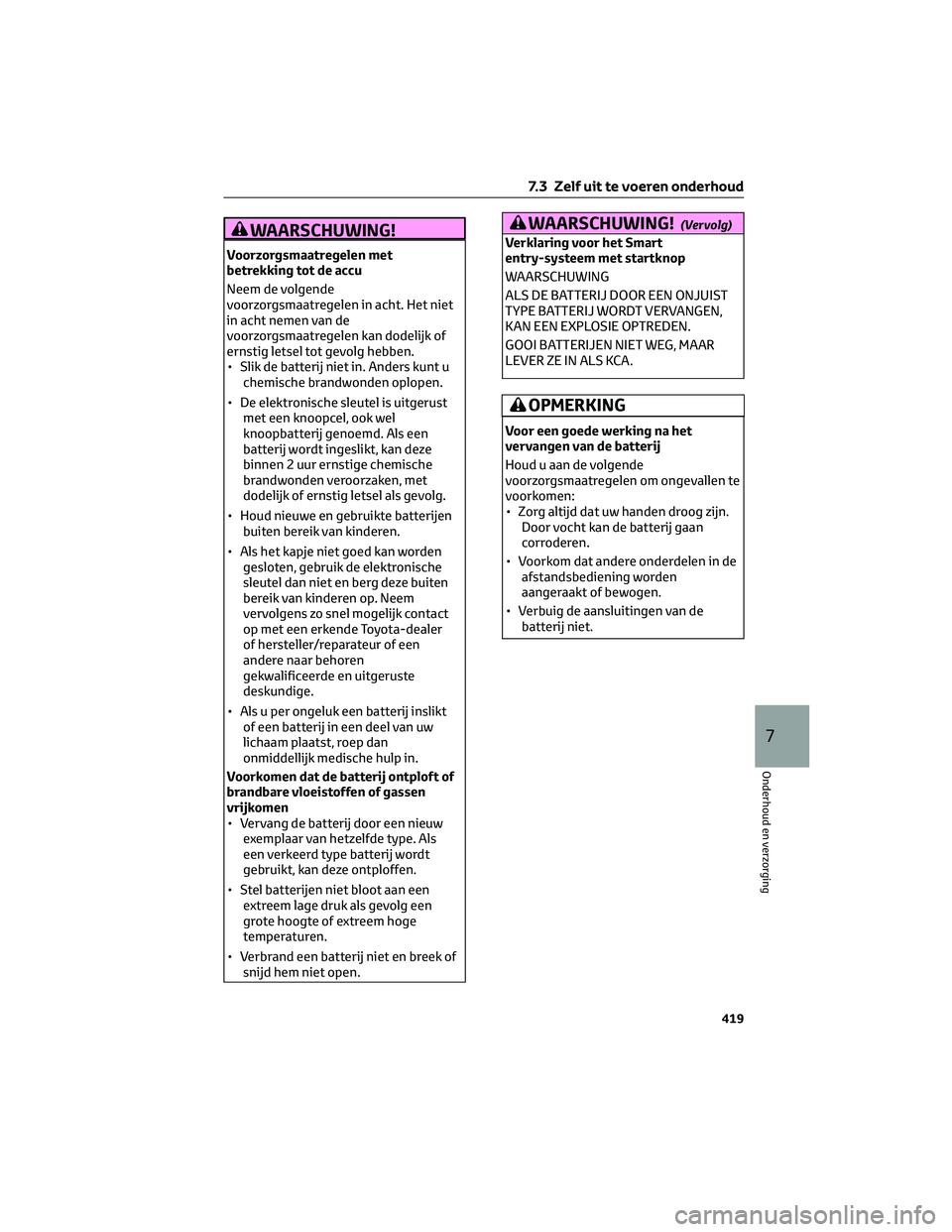

WAARSCHUWING!
Voorzorgsmaatregelen met
betrekking tot de accu
Neem de volgende
voorzorgsmaatregelen in acht. Het niet
in acht nemen van de
voorzorgsmaatregelen kan dodelijk of
ernstig letsel tot gevolg hebben.
• Slik de batterij niet in. Anders kunt u
chemische brandwonden oplopen.
• De elektronische sleutel is uitgerust
met een knoopcel, ook wel
knoopbatterij genoemd. Als een
batterij wordt ingeslikt, kan deze
binnen 2 uur ernstige chemische
brandwonden veroorzaken, met
dodelijk of ernstig letsel als gevolg.
• Houd nieuwe en gebruikte batterijen
buiten bereik van kinderen.
• Als het kapje niet goed kan worden
gesloten, gebruik de elektronische
sleutel dan niet en berg deze buiten
bereik van kinderen op. Neem
vervolgens zo snel mogelijk contact
op met een erkende Toyota-dealer
of hersteller/reparateur of een
andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
• Als u per ongeluk een batterij inslikt
of een batterij in een deel van uw
lichaam plaatst, roep dan
onmiddellijk medische hulp in.
Voorkomen dat de batterij ontploft of
brandbare vloeistoffen of gassen
vrijkomen
• Vervang de batterij door een nieuw
exemplaar van hetzelfde type. Als
een verkeerd type batterij wordt
gebruikt, kan deze ontploffen.
• Stel batterijen niet bloot aan een
extreem lage druk als gevolg een
grote hoogte of extreem hoge
temperaturen.
• Verbrand een batterij niet en breek of
snijd hem niet open.
WAARSCHUWING!(Vervolg)
Verklaring voor het Smart
entry-systeem met startknop
WAARSCHUWING
ALS DE BATTERIJ DOOR EEN ONJUIST
TYPE BATTERIJ WORDT VERVANGEN,
KAN EEN EXPLOSIE OPTREDEN.
GOOI BATTERIJEN NIET WEG, MAAR
LEVER ZE IN ALS KCA.
OPMERKING
Voor een goede werking na het
vervangen van de batterij
Houd u aan de volgende
voorzorgsmaatregelen om ongevallen te
voorkomen:
• Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan
corroderen.
• Voorkom dat andere onderdelen in de
afstandsbediening worden
aangeraakt of bewogen.
• Verbuig de aansluitingen van de
batterij niet.
7.3 Zelf uit te voeren onderhoud
419
7
Onderhoud en verzorging
Page 422 of 554

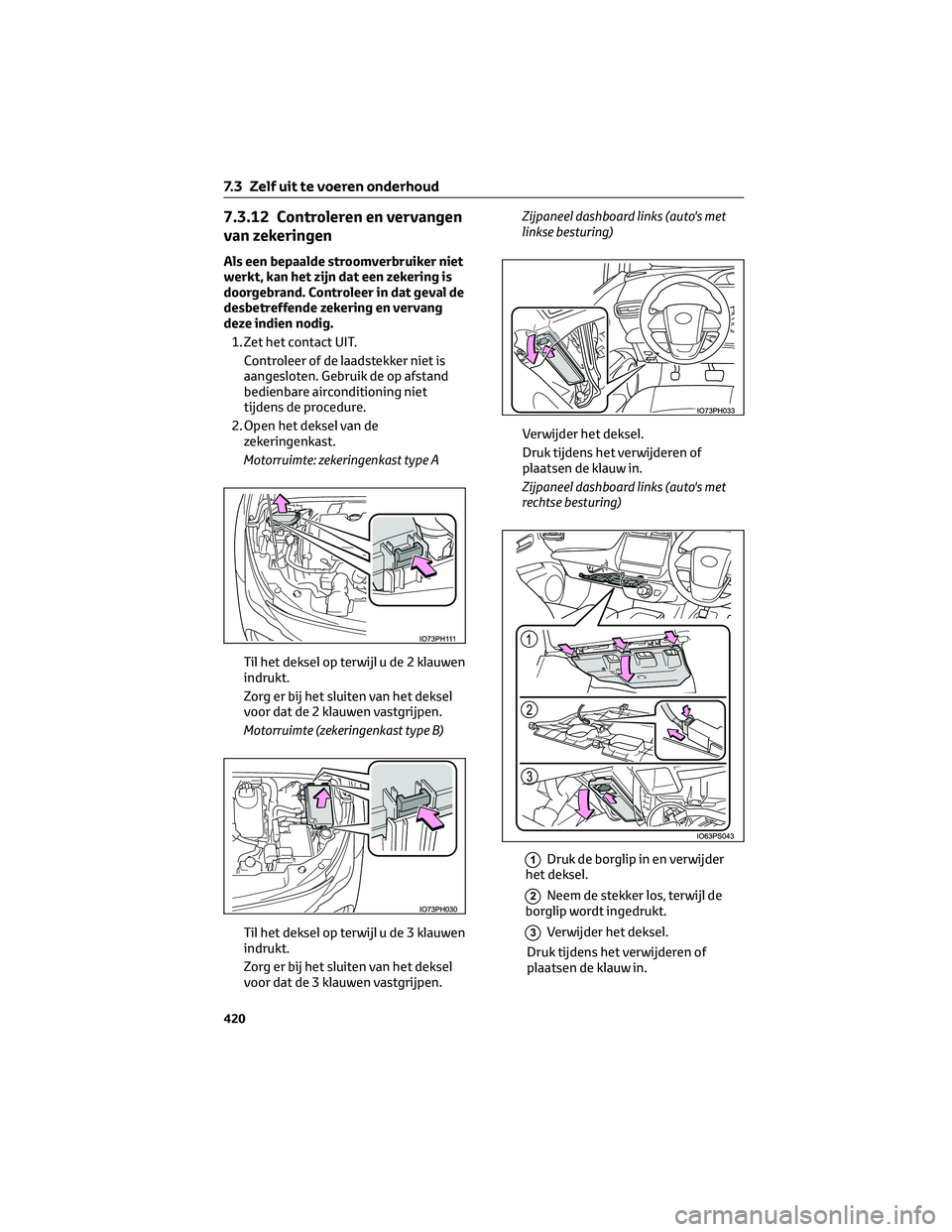

7.3.12 Controleren en vervangen
van zekeringen
Als een bepaalde stroomverbruiker niet
werkt, kan het zijn dat een zekering is
doorgebrand. Controleer in dat geval de
desbetreffende zekering en vervang
deze indien nodig.
1. Zet het contact UIT.
Controleer of de laadstekker niet is
aangesloten. Gebruik de op afstand
bedienbare airconditioning niet
tijdens de procedure.
2. Open het deksel van de
zekeringenkast.
Motorruimte: zekeringenkast type A
Til het deksel op terwijl u de 2 klauwen
indrukt.
Zorg er bij het sluiten van het deksel
voor dat de 2 klauwen vastgrijpen.
Motorruimte (zekeringenkast type B)
Til het deksel op terwijl u de 3 klauwen
indrukt.
Zorg er bij het sluiten van het deksel
voor dat de 3 klauwen vastgrijpen.Zijpaneel dashboard links (auto's met
linkse besturing)
Verwijder het deksel.
Druk tijdens het verwijderen of
plaatsen de klauw in.
Zijpaneel dashboard links (auto's met
rechtse besturing)
1Druk de borglip in en verwijder
het deksel.
2Neem de stekker los, terwijl de
borglip wordt ingedrukt.
3Verwijder het deksel.
Druk tijdens het verwijderen of
plaatsen de klauw in.
7.3 Zelf uit te voeren onderhoud
420
Page 423 of 554

3. Verwijder de zekering.
Alleen zekering type A kan worden
verwijderd met de zekeringtrekker.
4. Controleer of de zekering is
doorgebrand.
1Goede zekering
2Defecte zekering
Vervang de doorgebrande zekering
door een nieuwe zekering met de
juiste stroomsterkte. De
stroomsterkte staat vermeld op het
deksel van de zekeringenkast.
Ty p e A
Ty p e BTy p e C
Na het vervangen van een zekering
• Als na het vervangen van de zekering
de verlichting nog niet werkt, kan het
zijn dat de lamp moet worden
vervangen. (→Blz. 422)
• Laat, als de nieuwe zekering direct
doorbrandt, de auto controleren door
een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
Als de stroomafname van een circuit te
groot is
De zekeringen zullen doorbranden
voordat de bedrading van de auto
onherstelbaar beschadigd raakt.
Bij het vervangen van lampen
Toyota raadt u aan om originele
Toyota-producten te gebruiken, die
speciaal voor deze auto ontworpen zijn.
Doordat bepaalde lampen in verbinding
staan met circuits die zijn ontworpen om
overbelasting te voorkomen, kunnen
niet-originele onderdelen of onderdelen
die niet voor deze auto ontworpen zijn
onbruikbaar zijn.
WAARSCHUWING!
Voorkomen van storingen en het
ontstaan van brand
Neem de volgende voorzorgsmaatre-
gelen in acht. Het niet in acht nemen van
de voorzorgsmaatregelen kan resulteren
in schade aan de auto, brand en ernstig
letsel.
7.3 Zelf uit te voeren onderhoud
421
7
Onderhoud en verzorging
Page 424 of 554

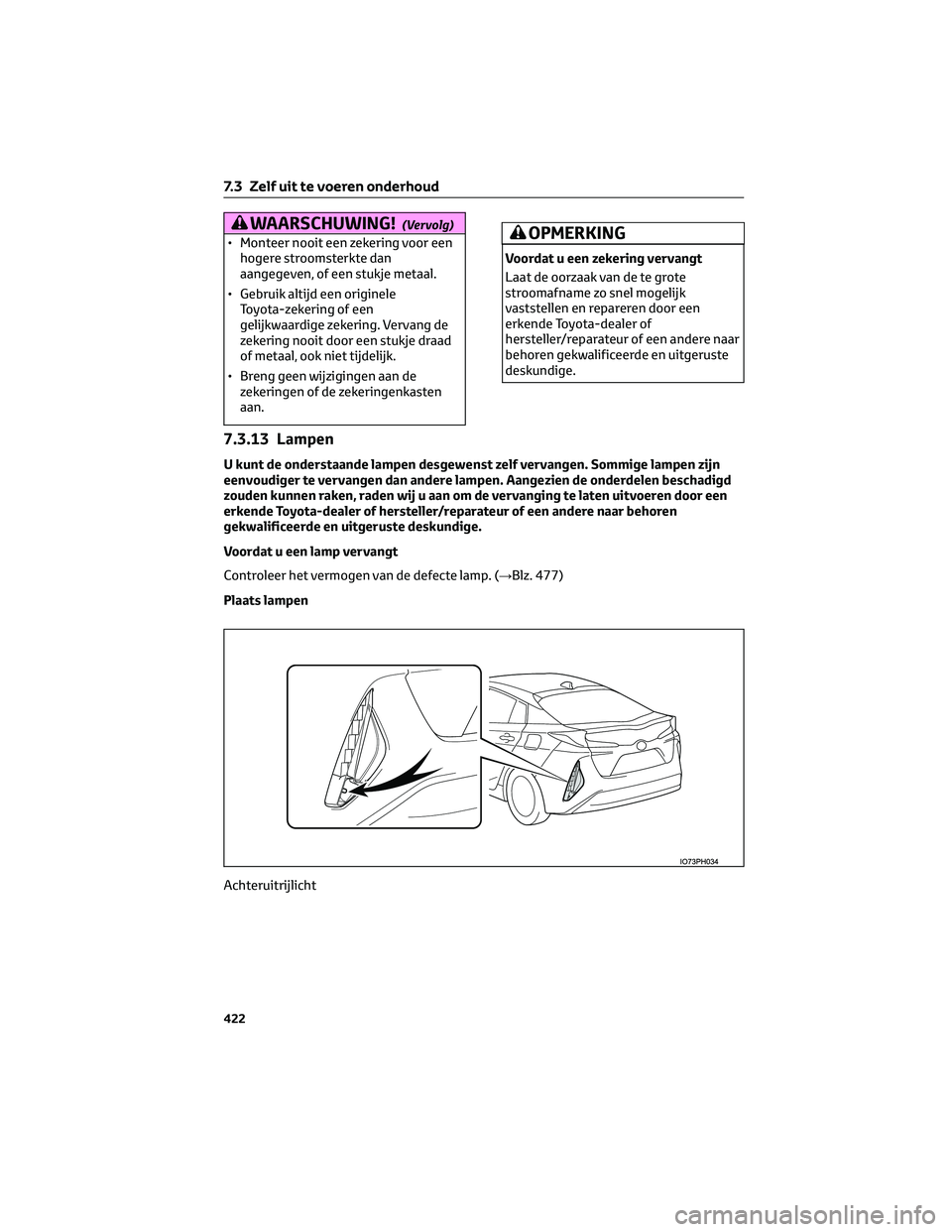

WAARSCHUWING!(Vervolg)
• Monteer nooit een zekering voor een
hogere stroomsterkte dan
aangegeven, of een stukje metaal.
• Gebruik altijd een originele
Toyota-zekering of een
gelijkwaardige zekering. Vervang de
zekering nooit door een stukje draad
of metaal, ook niet tijdelijk.
• Breng geen wijzigingen aan de
zekeringen of de zekeringenkasten
aan.OPMERKING
Voordat u een zekering vervangt
Laat de oorzaak van de te grote
stroomafname zo snel mogelijk
vaststellen en repareren door een
erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
7.3.13 Lampen
U kunt de onderstaande lampen desgewenst zelf vervangen. Sommige lampen zijn
eenvoudiger te vervangen dan andere lampen. Aangezien de onderdelen beschadigd
zouden kunnen raken, raden wij u aan om de vervanging te laten uitvoeren door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Voordat u een lamp vervangt
Controleer het vermogen van de defecte lamp. (→Blz. 477)
Plaats lampen
Achteruitrijlicht
7.3 Zelf uit te voeren onderhoud
422
Page 425 of 554

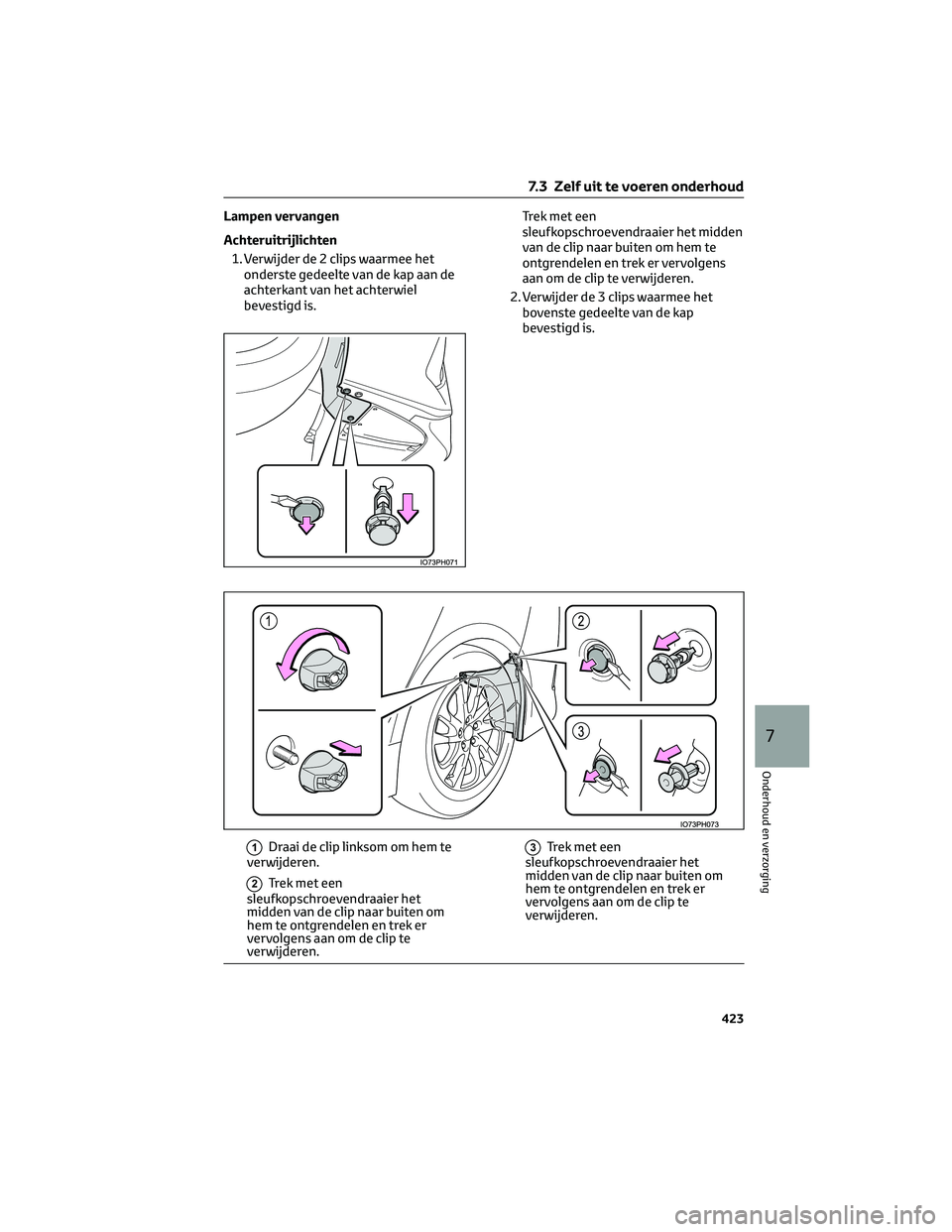

Lampen vervangen
Achteruitrijlichten
1. Verwijder de 2 clips waarmee het
onderste gedeelte van de kap aan de
achterkant van het achterwiel
bevestigd is.Trek met een
sleufkopschroevendraaier het midden
van de clip naar buiten om hem te
ontgrendelen en trek er vervolgens
aan om de clip te verwijderen.
2. Verwijder de 3 clips waarmee het
bovenste gedeelte van de kap
bevestigd is.
1Draai de clip linksom om hem te
verwijderen.
2Trek met een
sleufkopschroevendraaier het
midden van de clip naar buiten om
hem te ontgrendelen en trek er
vervolgens aan om de clip te
verwijderen.
3Trek met een
sleufkopschroevendraaier het
midden van de clip naar buiten om
hem te ontgrendelen en trek er
vervolgens aan om de clip te
verwijderen.
7.3 Zelf uit te voeren onderhoud
423
7
Onderhoud en verzorging
Page 426 of 554

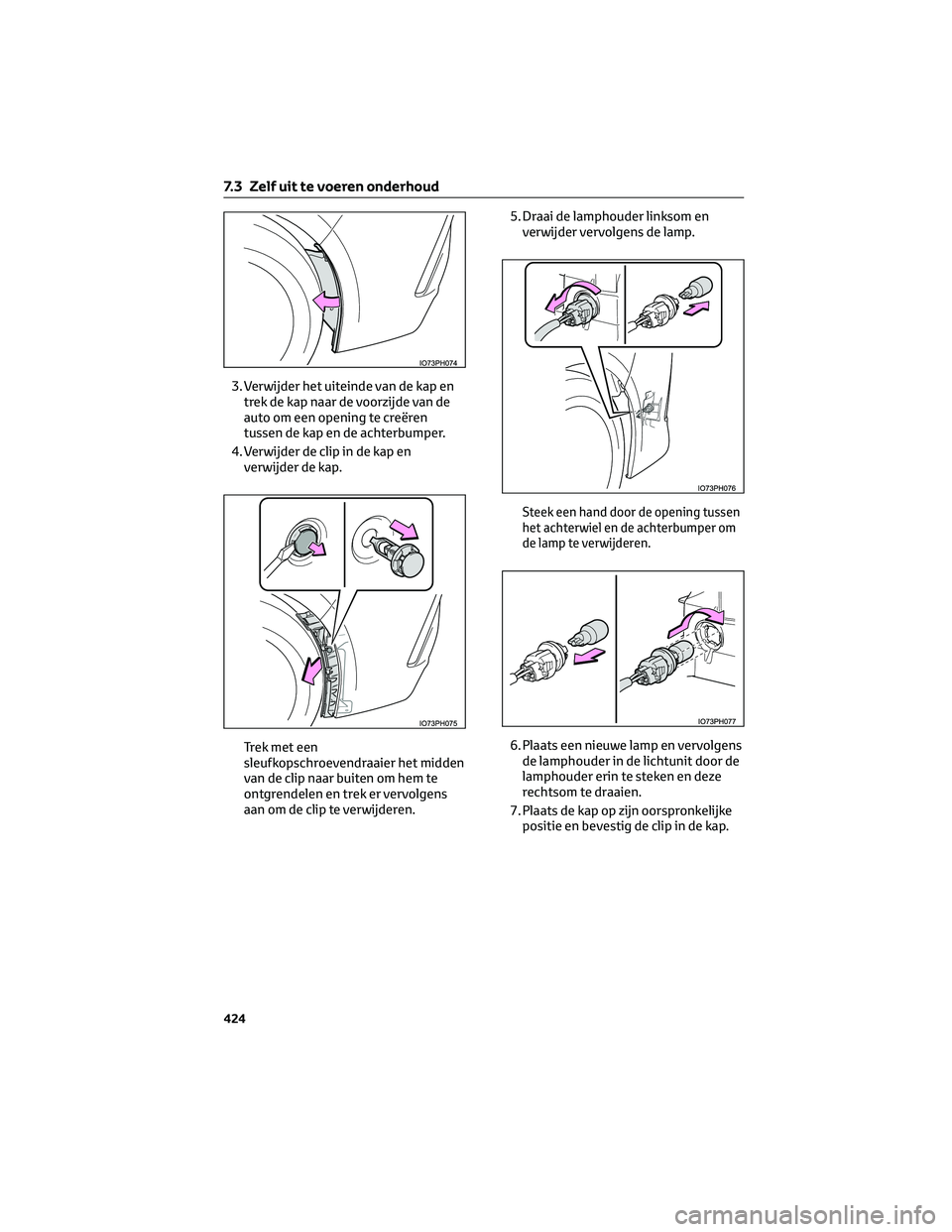

3. Verwijder het uiteinde van de kap en
trek de kap naar de voorzijde van de
auto om een opening te creëren
tussen de kap en de achterbumper.
4. Verwijder de clip in de kap en
verwijder de kap.
Trek met een
sleufkopschroevendraaier het midden
van de clip naar buiten om hem te
ontgrendelen en trek er vervolgens
aan om de clip te verwijderen.5. Draai de lamphouder linksom en
verwijder vervolgens de lamp.
Steek een hand door de opening tussen
het achterwiel en de achterbumper om
de lamp te verwijderen.
6. Plaats een nieuwe lamp en vervolgens
de lamphouder in de lichtunit door de
lamphouder erin te steken en deze
rechtsom te draaien.
7. Plaats de kap op zijn oorspronkelijke
positie en bevestig de clip in de kap.
7.3 Zelf uit te voeren onderhoud
424
Page 427 of 554

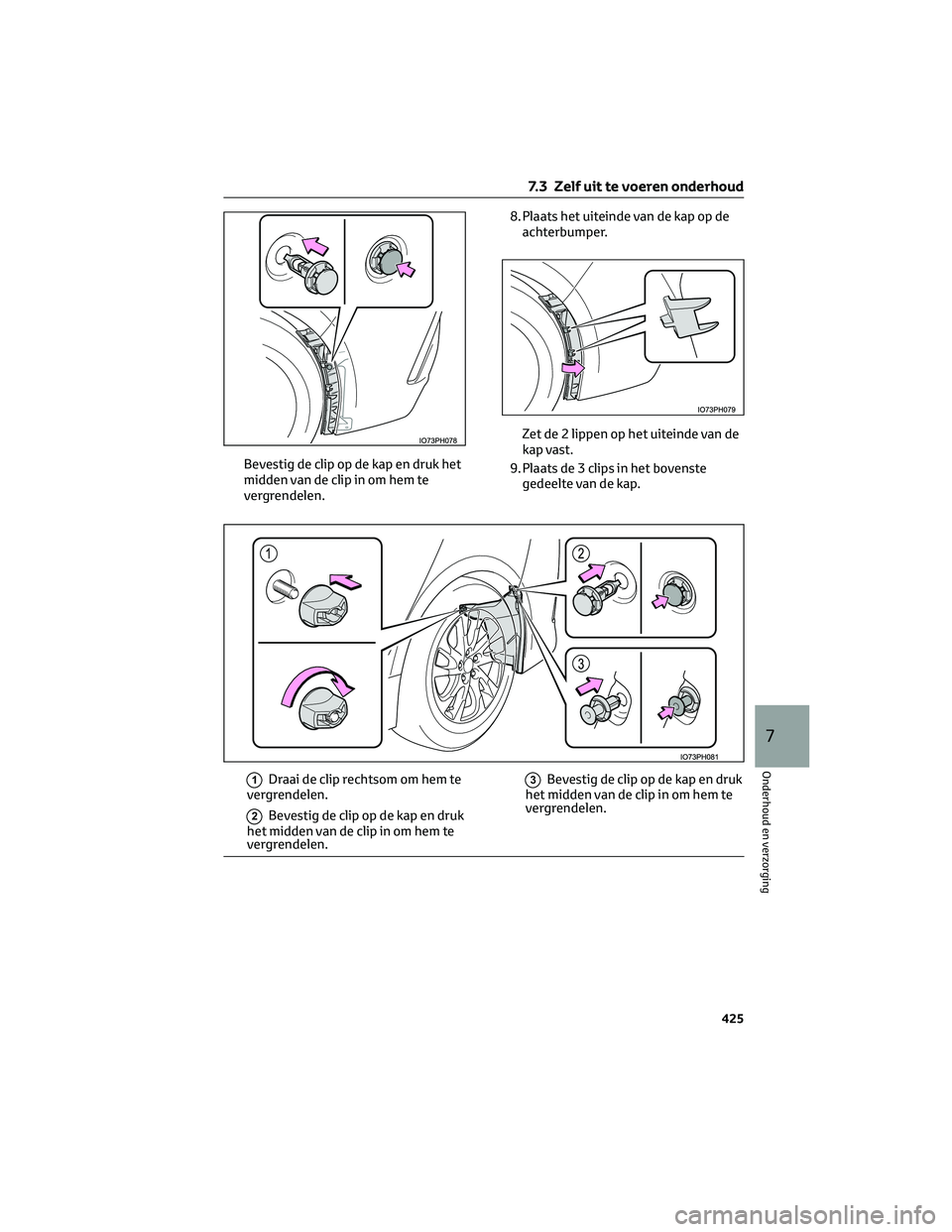

Bevestig de clip op de kap en druk het
midden van de clip in om hem te
vergrendelen.8. Plaats het uiteinde van de kap op de
achterbumper.
Zet de 2 lippen op het uiteinde van de
kap vast.
9. Plaats de 3 clips in het bovenste
gedeelte van de kap.
1Draai de clip rechtsom om hem te
vergrendelen.
2Bevestig de clip op de kap en druk
het midden van de clip in om hem te
vergrendelen.
3Bevestig de clip op de kap en druk
het midden van de clip in om hem te
vergrendelen.
7.3 Zelf uit te voeren onderhoud
425
7
Onderhoud en verzorging
Page 428 of 554

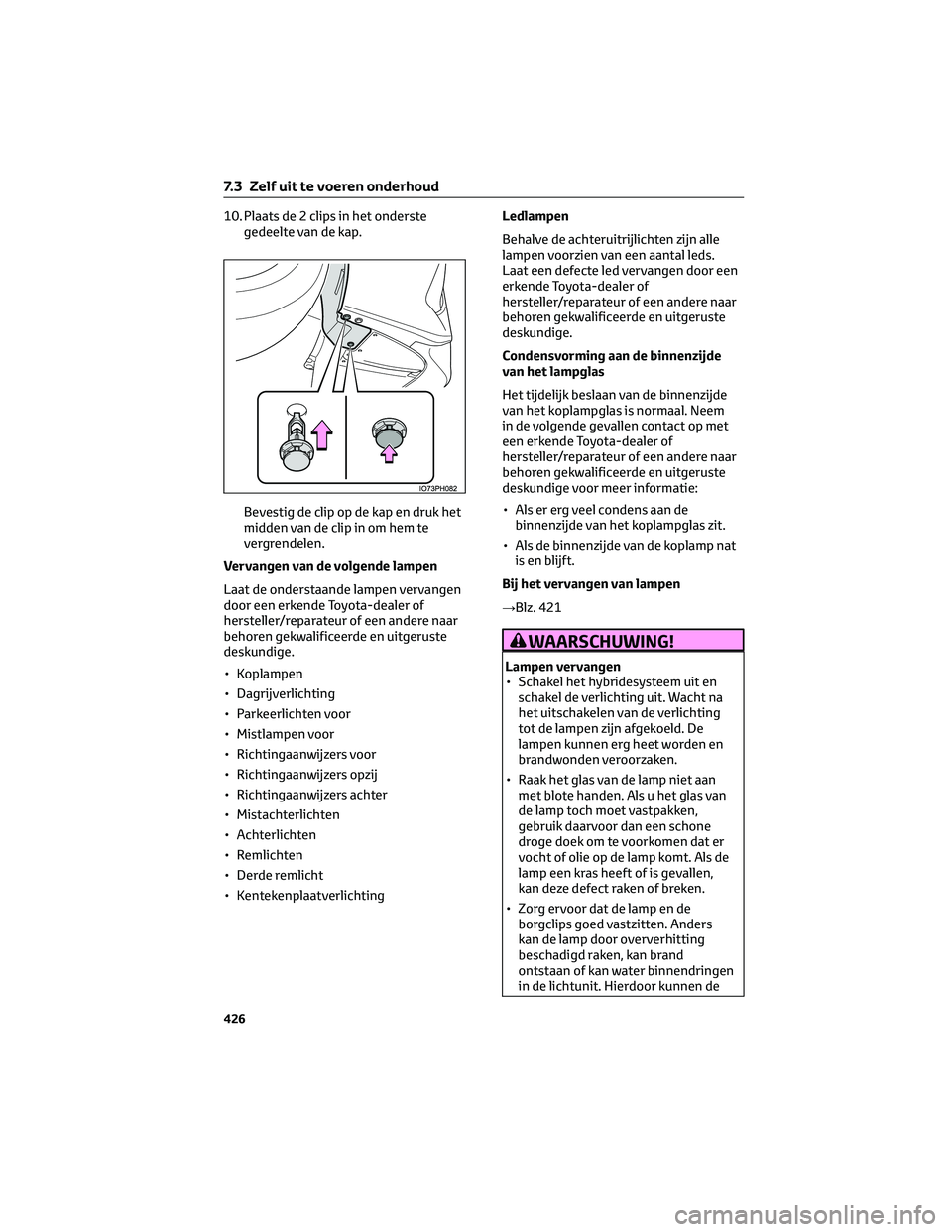

10. Plaats de 2 clips in het onderste
gedeelte van de kap.
Bevestig de clip op de kap en druk het
midden van de clip in om hem te
vergrendelen.
Vervangen van de volgende lampen
Laat de onderstaande lampen vervangen
door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
• Koplampen
• Dagrijverlichting
• Parkeerlichten voor
• Mistlampen voor
• Richtingaanwijzers voor
• Richtingaanwijzers opzij
• Richtingaanwijzers achter
• Mistachterlichten
• Achterlichten
• Remlichten
• Derde remlicht
• KentekenplaatverlichtingLedlampen
Behalve de achteruitrijlichten zijn alle
lampen voorzien van een aantal leds.
Laat een defecte led vervangen door een
erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Condensvorming aan de binnenzijde
van het lampglas
Het tijdelijk beslaan van de binnenzijde
van het koplampglas is normaal. Neem
in de volgende gevallen contact op met
een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige voor meer informatie:
• Als er erg veel condens aan de
binnenzijde van het koplampglas zit.
• Als de binnenzijde van de koplamp nat
is en blijft.
Bij het vervangen van lampen
→Blz. 421
WAARSCHUWING!
Lampen vervangen
• Schakel het hybridesysteem uit en
schakel de verlichting uit. Wacht na
het uitschakelen van de verlichting
tot de lampen zijn afgekoeld. De
lampen kunnen erg heet worden en
brandwonden veroorzaken.
• Raak het glas van de lamp niet aan
met blote handen. Als u het glas van
de lamp toch moet vastpakken,
gebruik daarvoor dan een schone
droge doek om te voorkomen dat er
vocht of olie op de lamp komt. Als de
lamp een kras heeft of is gevallen,
kan deze defect raken of breken.
• Zorg ervoor dat de lamp en de
borgclips goed vastzitten. Anders
kan de lamp door oververhitting
beschadigd raken, kan brand
ontstaan of kan water binnendringen
in de lichtunit. Hierdoor kunnen de
7.3 Zelf uit te voeren onderhoud
426
Page 429 of 554

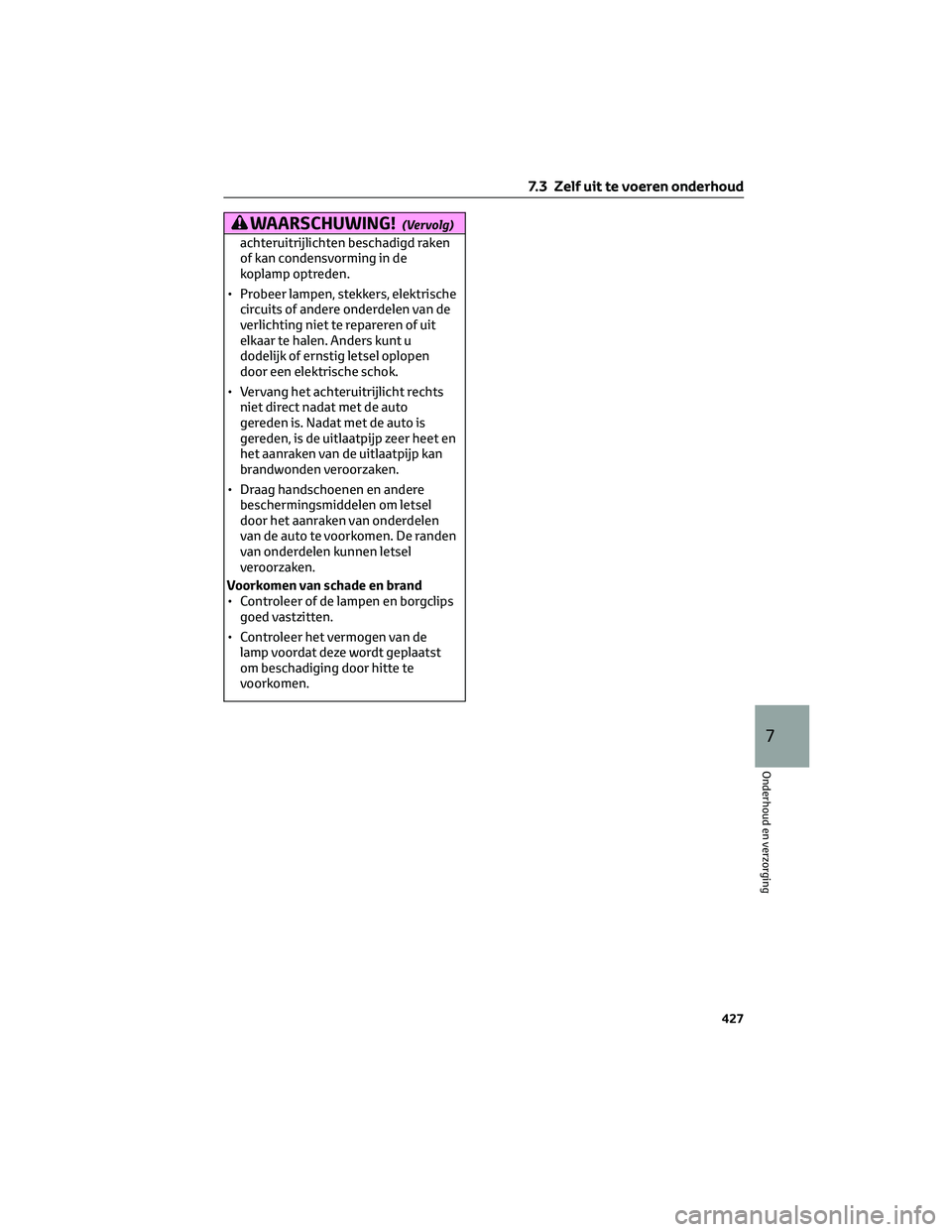

WAARSCHUWING!(Vervolg)
achteruitrijlichten beschadigd raken
of kan condensvorming in de
koplamp optreden.
• Probeer lampen, stekkers, elektrische
circuits of andere onderdelen van de
verlichting niet te repareren of uit
elkaar te halen. Anders kunt u
dodelijk of ernstig letsel oplopen
door een elektrische schok.
• Vervang het achteruitrijlicht rechts
niet direct nadat met de auto
gereden is. Nadat met de auto is
gereden, is de uitlaatpijp zeer heet en
het aanraken van de uitlaatpijp kan
brandwonden veroorzaken.
• Draag handschoenen en andere
beschermingsmiddelen om letsel
door het aanraken van onderdelen
van de auto te voorkomen. De randen
van onderdelen kunnen letsel
veroorzaken.
Voorkomen van schade en brand
• Controleer of de lampen en borgclips
goed vastzitten.
• Controleer het vermogen van de
lamp voordat deze wordt geplaatst
om beschadiging door hitte te
voorkomen.
7.3 Zelf uit te voeren onderhoud
427
7
Onderhoud en verzorging
Page 430 of 554

7.3 Zelf uit te voeren onderhoud
428
