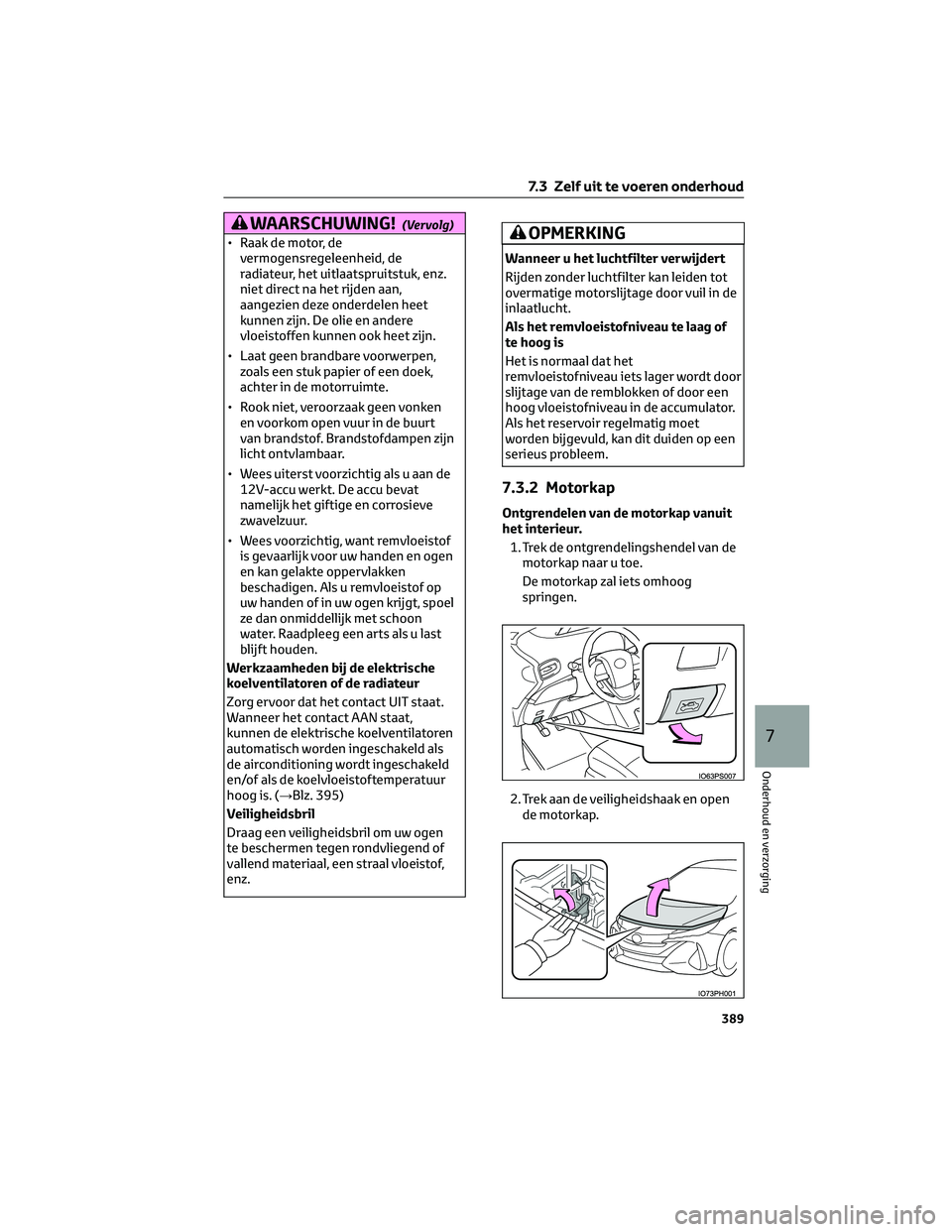

WAARSCHUWING!(Vervolg)
• Raak de motor, de
vermogensregeleenheid, de
radiateur, het uitlaatspruitstuk, enz.
niet direct na het rijden aan,
aangezien deze onderdelen heet
kunnen zijn. De olie en andere
vloeistoffen kunnen ook heet zijn.
• Laat geen brandbare voorwerpen,
zoals een stuk papier of een doek,
achter in de motorruimte.
• Rook niet, veroorzaak geen vonken
en voorkom open vuur in de buurt
van brandstof. Brandstofdampen zijn
licht ontvlambaar.
• Wees uiterst voorzichtig als u aan de
12V-accu werkt. De accu bevat
namelijk het giftige en corrosieve
zwavelzuur.
• Wees voorzichtig, want remvloeistof
is gevaarlijk voor uw handen en ogen
en kan gelakte oppervlakken
beschadigen. Als u remvloeistof op
uw handen of in uw ogen krijgt, spoel
ze dan onmiddellijk met schoon
water. Raadpleeg een arts als u last
blijft houden.
Werkzaamheden bij de elektrische
koelventilatoren of de radiateur
Zorg ervoor dat het contact UIT staat.
Wanneer het contact AAN staat,
kunnen de elektrische koelventilatoren
automatisch worden ingeschakeld als
de airconditioning wordt ingeschakeld
en/of als de koelvloeistoftemperatuur
hoog is. (→Blz. 395)
Veiligheidsbril
Draag een veiligheidsbril om uw ogen
te beschermen tegen rondvliegend of
vallend materiaal, een straal vloeistof,
enz.OPMERKING
Wanneer u het luchtfilter verwijdert
Rijden zonder luchtfilter kan leiden tot
overmatige motorslijtage door vuil in de
inlaatlucht.
Als het remvloeistofniveau te laag of
te hoog is
Het is normaal dat het
remvloeistofniveau iets lager wordt door
slijtage van de remblokken of door een
hoog vloeistofniveau in de accumulator.
Als het reservoir regelmatig moet
worden bijgevuld, kan dit duiden op een
serieus probleem.
7.3.2 Motorkap
Ontgrendelen van de motorkap vanuit
het interieur.
1. Trek de ontgrendelingshendel van de
motorkap naar u toe.
De motorkap zal iets omhoog
springen.
2. Trek aan de veiligheidshaak en open
de motorkap.
7.3 Zelf uit te voeren onderhoud
389
7
Onderhoud en verzorging

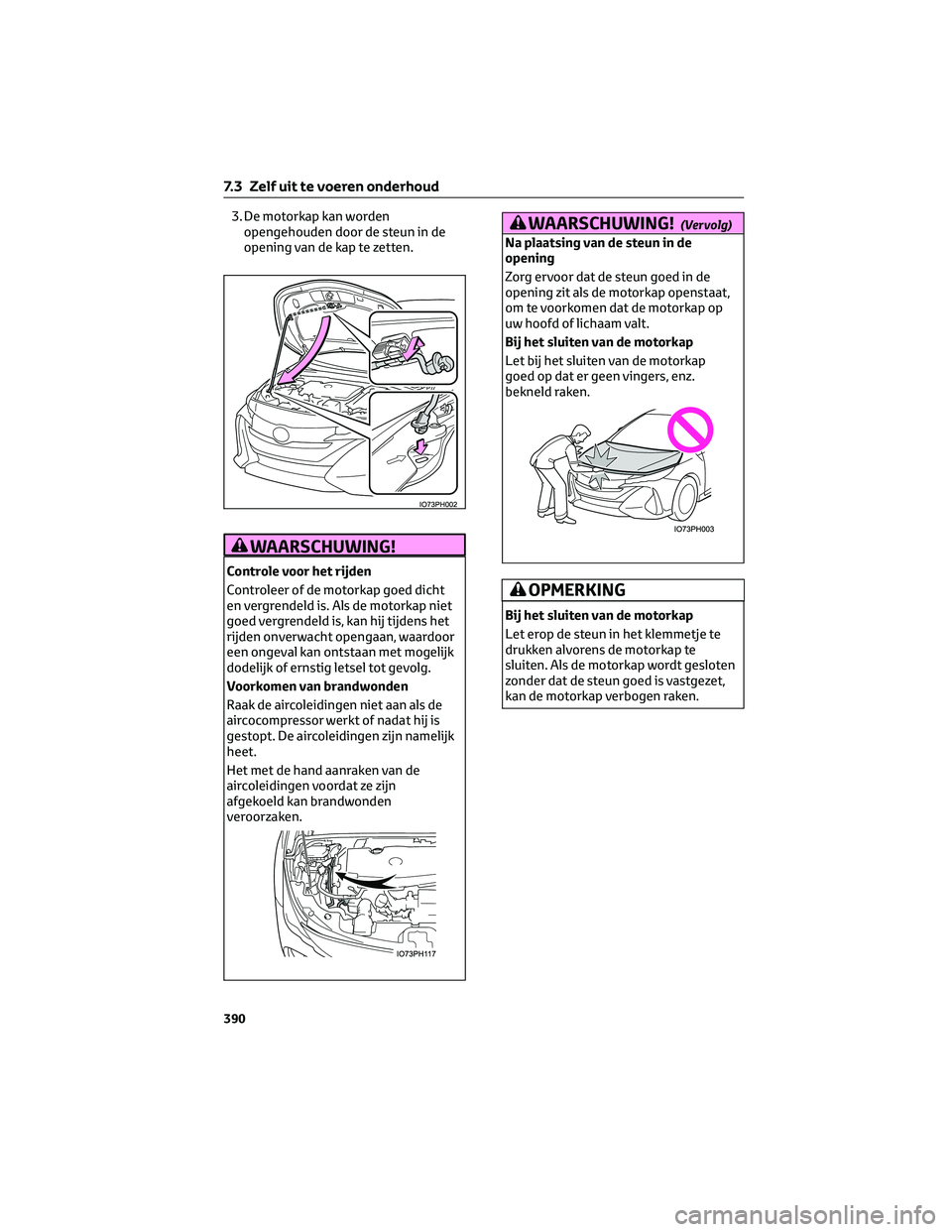

3. De motorkap kan wordenopengehouden door de steun in de
opening van de kap te zetten.
WAARSCHUWING!
Controle voor het rijden
Controleer of de motorkap goed dicht
en vergrendeld is. Als de motorkap niet
goed vergrendeld is, kan hij tijdens het
rijden onverwacht opengaan, waardoor
een ongeval kan ontstaan met mogelijk
dodelijk of ernstig letsel tot gevolg.
Voorkomen van brandwonden
Raak de aircoleidingen niet aan als de
aircocompressor werkt of nadat hij is
gestopt. De aircoleidingen zijn namelijk
heet.
Het met de hand aanraken van de
aircoleidingen voordat ze zijn
afgekoeld kan brandwonden
veroorzaken.
WAARSCHUWING!(Vervolg)
Na plaatsing van de steun in de
opening
Zorg ervoor dat de steun goed in de
opening zit als de motorkap openstaat,
om te voorkomen dat de motorkap op
uw hoofd of lichaam valt.
Bij het sluiten van de motorkap
Let bij het sluiten van de motorkap
goed op dat er geen vingers, enz.
bekneld raken.
OPMERKING
Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te
drukken alvorens de motorkap te
sluiten. Als de motorkap wordt gesloten
zonder dat de steun goed is vastgezet,
kan de motorkap verbogen raken.
7.3 Zelf uit te voeren onderhoud
390

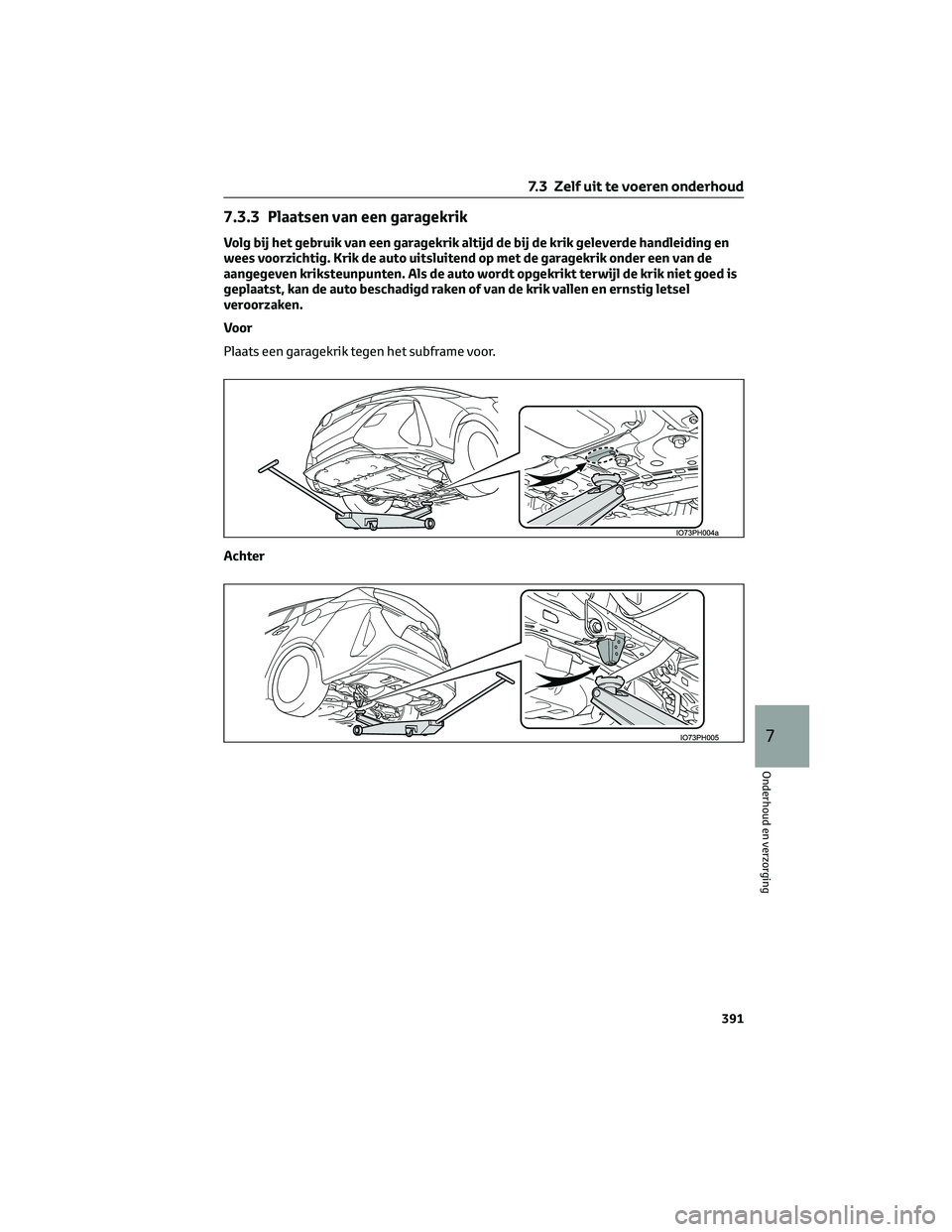

7.3.3 Plaatsen van een garagekrik
Volg bij het gebruik van een garagekrik altijd de bij de krik geleverde handleiding en
wees voorzichtig. Krik de auto uitsluitend op met de garagekrik onder een van de
aangegeven kriksteunpunten. Als de auto wordt opgekrikt terwijl de krik niet goed is
geplaatst, kan de auto beschadigd raken of van de krik vallen en ernstig letsel
veroorzaken.
Voor
Plaats een garagekrik tegen het subframe voor.
Achter
7.3 Zelf uit te voeren onderhoud
391
7
Onderhoud en verzorging

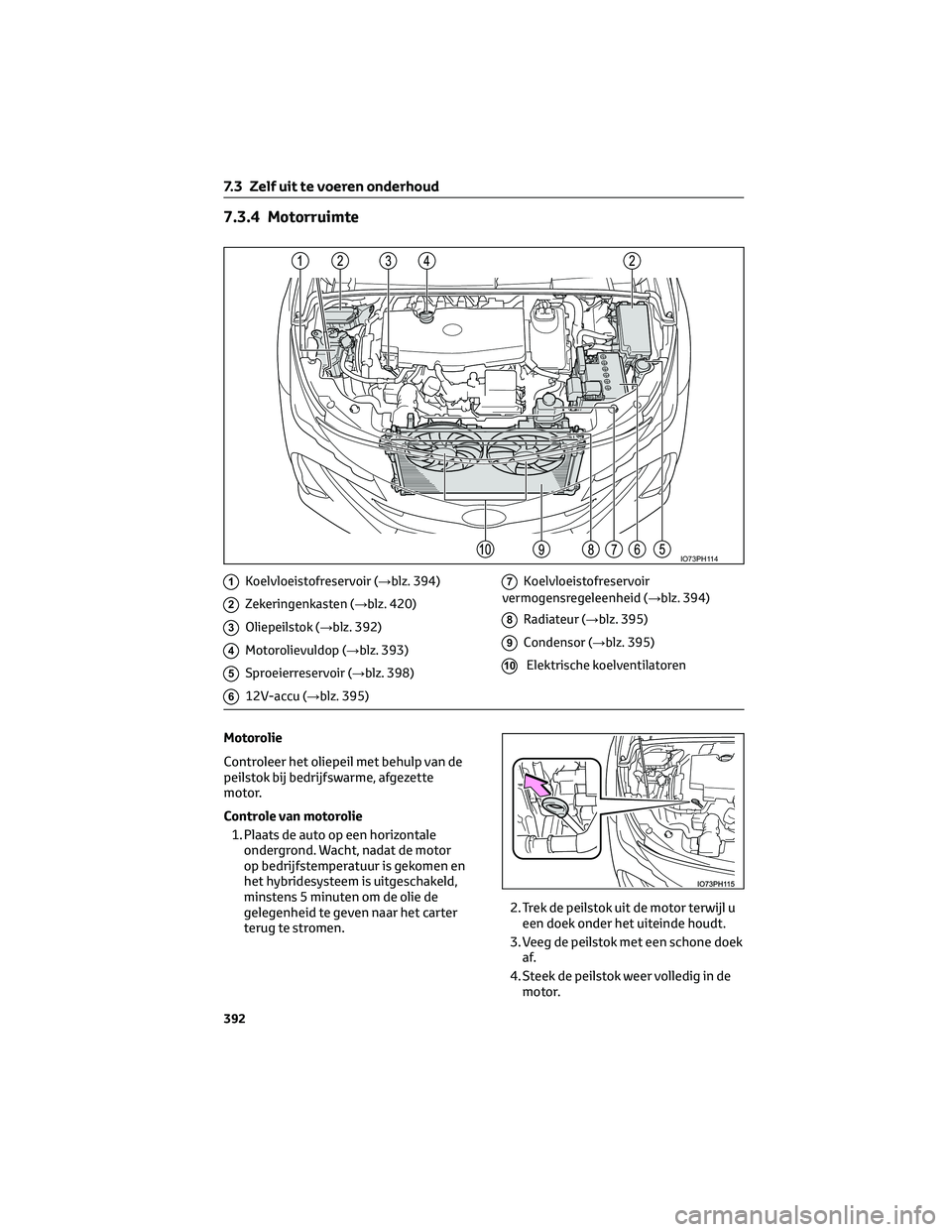

7.3.4 Motorruimte
1Koelvloeistofreservoir (→blz. 394)
2Zekeringenkasten (→blz. 420)
3Oliepeilstok (→blz. 392)
4Motorolievuldop (→blz. 393)
5Sproeierreservoir (→blz. 398)
612V-accu (→blz. 395)
7Koelvloeistofreservoir
vermogensregeleenheid (→blz. 394)
8Radiateur (→blz. 395)
9Condensor (→blz. 395)
10Elektrische koelventilatoren
Motorolie
Controleer het oliepeil met behulp van de
peilstok bij bedrijfswarme, afgezette
motor.
Controle van motorolie
1. Plaats de auto op een horizontale
ondergrond. Wacht, nadat de motor
op bedrijfstemperatuur is gekomen en
het hybridesysteem is uitgeschakeld,
minstens 5 minuten om de olie de
gelegenheid te geven naar het carter
terug te stromen.2. Trek de peilstok uit de motor terwijl u
een doek onder het uiteinde houdt.
3. Veeg de peilstok met een schone doek
af.
4. Steek de peilstok weer volledig in de
motor.
IO73PH114
7.3 Zelf uit te voeren onderhoud
392

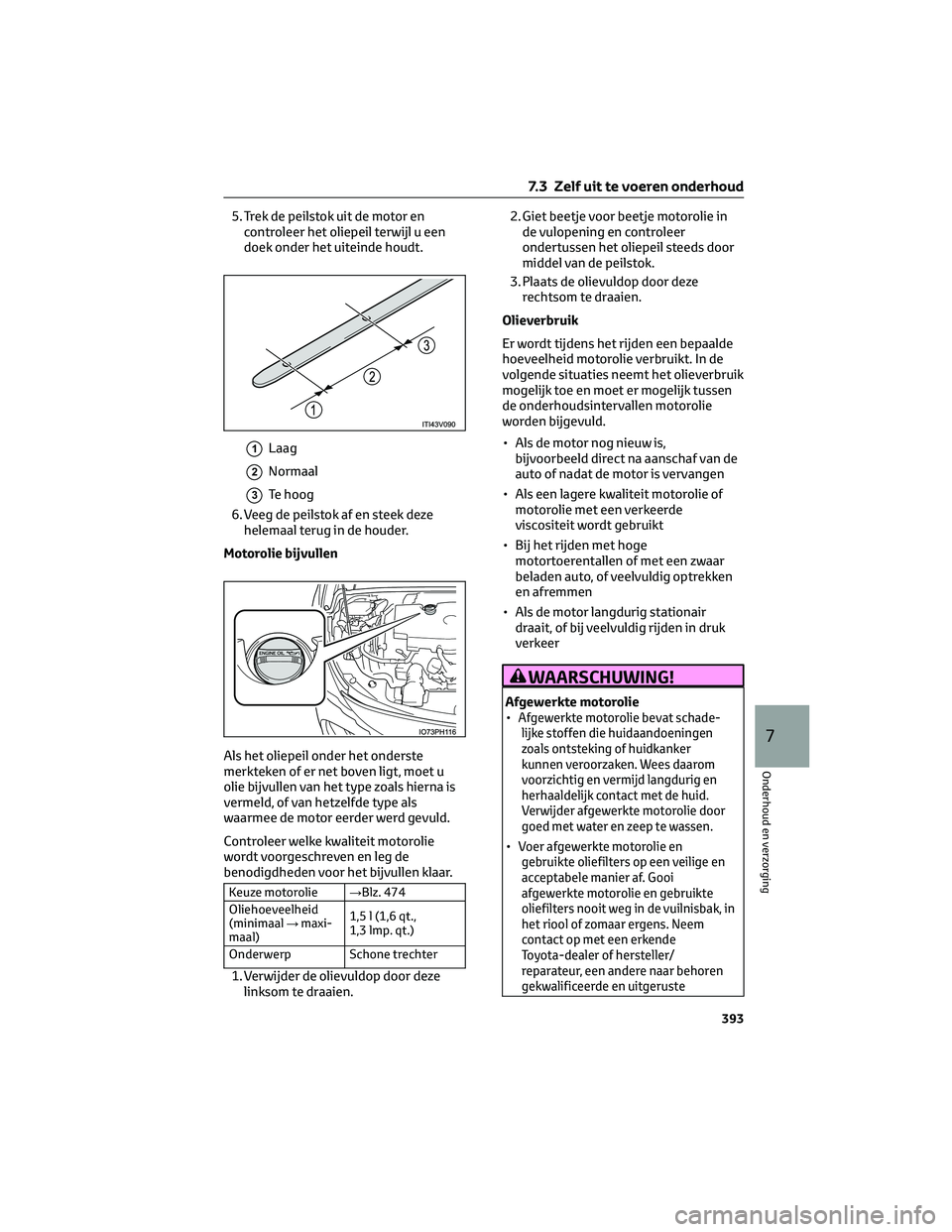

5. Trek de peilstok uit de motor en
controleer het oliepeil terwijl u een
doek onder het uiteinde houdt.
1Laag
2Normaal
3Te hoog
6. Veeg de peilstok af en steek deze
helemaal terug in de houder.
Motorolie bijvullen
Als het oliepeil onder het onderste
merkteken of er net boven ligt, moet u
olie bijvullen van het type zoals hierna is
vermeld, of van hetzelfde type als
waarmee de motor eerder werd gevuld.
Controleer welke kwaliteit motorolie
wordt voorgeschreven en leg de
benodigdheden voor het bijvullen klaar.
Keuze motorolie→Blz. 474
Oliehoeveelheid
(minimaal→maxi-
maal)1,5 l (1,6 qt.,
1,3 lmp. qt.)
Onderwerp Schone trechter
1. Verwijder de olievuldop door deze
linksom te draaien.2. Giet beetje voor beetje motorolie in
de vulopening en controleer
ondertussen het oliepeil steeds door
middel van de peilstok.
3. Plaats de olievuldop door deze
rechtsom te draaien.
Olieverbruik
Er wordt tijdens het rijden een bepaalde
hoeveelheid motorolie verbruikt. In de
volgende situaties neemt het olieverbruik
mogelijk toe en moet er mogelijk tussen
de onderhoudsintervallen motorolie
worden bijgevuld.
• Als de motor nog nieuw is,
bijvoorbeeld direct na aanschaf van de
auto of nadat de motor is vervangen
• Als een lagere kwaliteit motorolie of
motorolie met een verkeerde
viscositeit wordt gebruikt
• Bij het rijden met hoge
motortoerentallen of met een zwaar
beladen auto, of veelvuldig optrekken
en afremmen
• Als de motor langdurig stationair
draait, of bij veelvuldig rijden in druk
verkeer
WAARSCHUWING!
Afgewerkte motorolie
•Afgewerkte motorolie bevat schade-
lijke stoffen die huidaandoeningen
zoals ontsteking of huidkanker
kunnen veroorzaken. Wees daarom
voorzichtig en vermijd langdurig en
herhaaldelijk contact met de huid.
Verwijder afgewerkte motorolie door
goed met water en zeep te wassen.
•Voer afgewerkte motorolie en
gebruikte oliefilters op een veilige en
acceptabele manier af. Gooi
afgewerkte motorolie en gebruikte
oliefilters nooit weg in de vuilnisbak, in
het riool of zomaar ergens. Neem
contact op met een erkende
Toyota-dealer of hersteller/
reparateur, een andere naar behoren
gekwalificeerde en uitgeruste
7.3 Zelf uit te voeren onderhoud
393
7
Onderhoud en verzorging

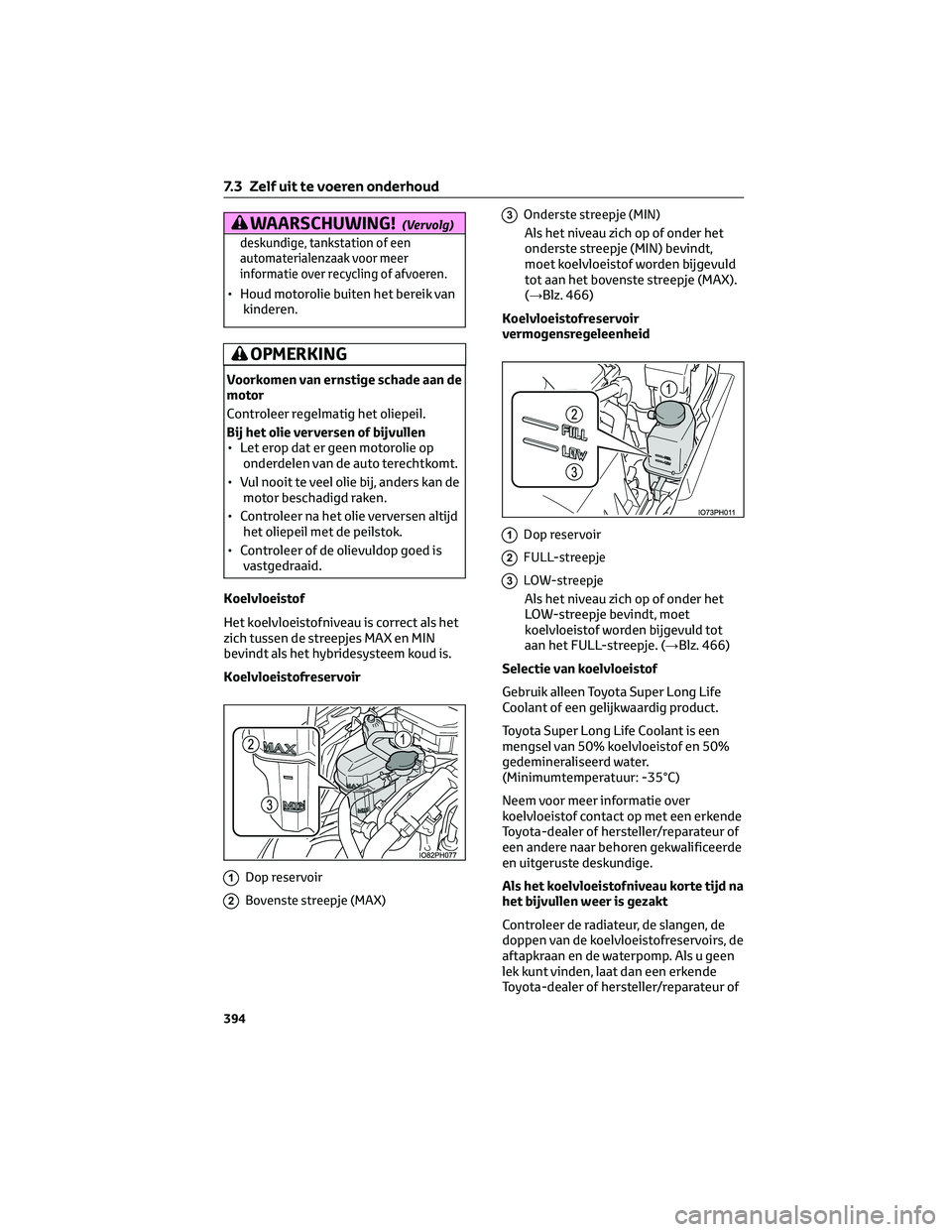

WAARSCHUWING!(Vervolg)
deskundige, tankstation of een
automaterialenzaak voor meer
informatie over recycling of afvoeren.
• Houd motorolie buiten het bereik van
kinderen.
OPMERKING
Voorkomen van ernstige schade aan de
motor
Controleer regelmatig het oliepeil.
Bij het olie verversen of bijvullen
• Let erop dat er geen motorolie op
onderdelen van de auto terechtkomt.
• Vul nooit te veel olie bij, anders kan de
motor beschadigd raken.
• Controleer na het olie verversen altijd
het oliepeil met de peilstok.
• Controleer of de olievuldop goed is
vastgedraaid.
Koelvloeistof
Het koelvloeistofniveau is correct als het
zich tussen de streepjes MAX en MIN
bevindt als het hybridesysteem koud is.
Koelvloeistofreservoir
1Dop reservoir
2Bovenste streepje (MAX)
3Onderste streepje (MIN)
Als het niveau zich op of onder het
onderste streepje (MIN) bevindt,
moet koelvloeistof worden bijgevuld
tot aan het bovenste streepje (MAX).
(→Blz. 466)
Koelvloeistofreservoir
vermogensregeleenheid
1Dop reservoir
2FULL-streepje
3LOW-streepje
Als het niveau zich op of onder het
LOW-streepje bevindt, moet
koelvloeistof worden bijgevuld tot
aan het FULL-streepje. (→Blz. 466)
Selectie van koelvloeistof
Gebruik alleen Toyota Super Long Life
Coolant of een gelijkwaardig product.
Toyota Super Long Life Coolant is een
mengsel van 50% koelvloeistof en 50%
gedemineraliseerd water.
(Minimumtemperatuur: -35°C)
Neem voor meer informatie over
koelvloeistof contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
Als het koelvloeistofniveau korte tijd na
het bijvullen weer is gezakt
Controleer de radiateur, de slangen, de
doppen van de koelvloeistofreservoirs, de
aftapkraan en de waterpomp. Als u geen
lek kunt vinden, laat dan een erkende
Toyota-dealer of hersteller/reparateur of
7.3 Zelf uit te voeren onderhoud
394

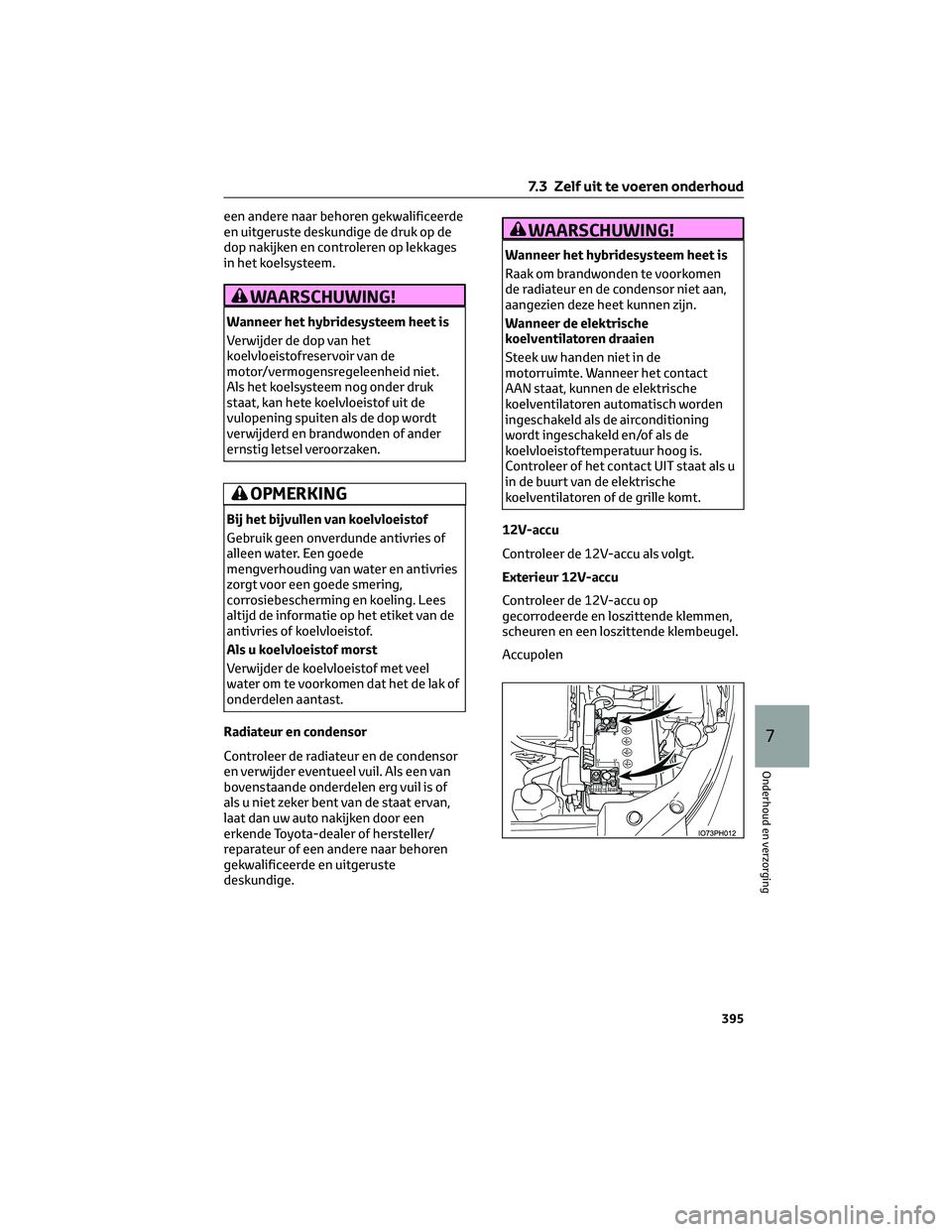

een andere naar behoren gekwalificeerde
en uitgeruste deskundige de druk op de
dop nakijken en controleren op lekkages
in het koelsysteem.
WAARSCHUWING!
Wanneer het hybridesysteem heet is
Verwijder de dop van het
koelvloeistofreservoir van de
motor/vermogensregeleenheid niet.
Als het koelsysteem nog onder druk
staat, kan hete koelvloeistof uit de
vulopening spuiten als de dop wordt
verwijderd en brandwonden of ander
ernstig letsel veroorzaken.
OPMERKING
Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of
alleen water. Een goede
mengverhouding van water en antivries
zorgt voor een goede smering,
corrosiebescherming en koeling. Lees
altijd de informatie op het etiket van de
antivries of koelvloeistof.
Als u koelvloeistof morst
Verwijder de koelvloeistof met veel
water om te voorkomen dat het de lak of
onderdelen aantast.
Radiateur en condensor
Controleer de radiateur en de condensor
en verwijder eventueel vuil. Als een van
bovenstaande onderdelen erg vuil is of
als u niet zeker bent van de staat ervan,
laat dan uw auto nakijken door een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
WAARSCHUWING!
Wanneer het hybridesysteem heet is
Raak om brandwonden te voorkomen
de radiateur en de condensor niet aan,
aangezien deze heet kunnen zijn.
Wanneer de elektrische
koelventilatoren draaien
Steek uw handen niet in de
motorruimte. Wanneer het contact
AAN staat, kunnen de elektrische
koelventilatoren automatisch worden
ingeschakeld als de airconditioning
wordt ingeschakeld en/of als de
koelvloeistoftemperatuur hoog is.
Controleer of het contact UIT staat als u
in de buurt van de elektrische
koelventilatoren of de grille komt.
12V-accu
Controleer de 12V-accu als volgt.
Exterieur 12V-accu
Controleer de 12V-accu op
gecorrodeerde en loszittende klemmen,
scheuren en een loszittende klembeugel.
Accupolen
7.3 Zelf uit te voeren onderhoud
395
7
Onderhoud en verzorging

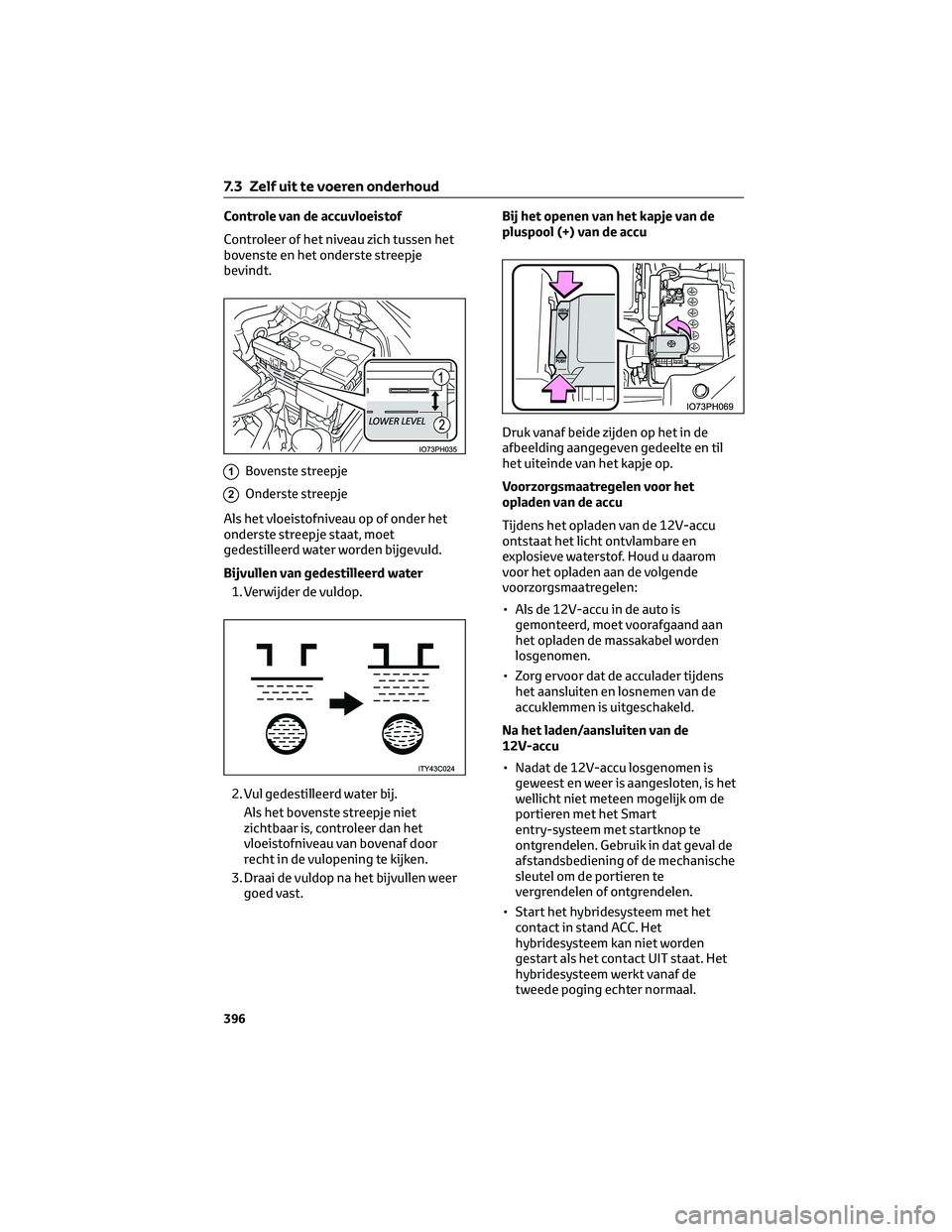

Controle van de accuvloeistof
Controleer of het niveau zich tussen het
bovenste en het onderste streepje
bevindt.
1Bovenste streepje
2Onderste streepje
Als het vloeistofniveau op of onder het
onderste streepje staat, moet
gedestilleerd water worden bijgevuld.
Bijvullen van gedestilleerd water
1. Verwijder de vuldop.
2. Vul gedestilleerd water bij.
Als het bovenste streepje niet
zichtbaar is, controleer dan het
vloeistofniveau van bovenaf door
recht in de vulopening te kijken.
3. Draai de vuldop na het bijvullen weer
goed vast.Bij het openen van het kapje van de
pluspool (+) van de accu
Druk vanaf beide zijden op het in de
afbeelding aangegeven gedeelte en til
het uiteinde van het kapje op.
Voorzorgsmaatregelen voor het
opladen van de accu
Tijdens het opladen van de 12V-accu
ontstaat het licht ontvlambare en
explosieve waterstof. Houd u daarom
voor het opladen aan de volgende
voorzorgsmaatregelen:
• Als de 12V-accu in de auto is
gemonteerd, moet voorafgaand aan
het opladen de massakabel worden
losgenomen.
• Zorg ervoor dat de acculader tijdens
het aansluiten en losnemen van de
accuklemmen is uitgeschakeld.
Na het laden/aansluiten van de
12V-accu
• Nadat de 12V-accu losgenomen is
geweest en weer is aangesloten, is het
wellicht niet meteen mogelijk om de
portieren met het Smart
entry-systeem met startknop te
ontgrendelen. Gebruik in dat geval de
afstandsbediening of de mechanische
sleutel om de portieren te
vergrendelen of ontgrendelen.
• Start het hybridesysteem met het
contact in stand ACC. Het
hybridesysteem kan niet worden
gestart als het contact UIT staat. Het
hybridesysteem werkt vanaf de
tweede poging echter normaal.
7.3 Zelf uit te voeren onderhoud
396

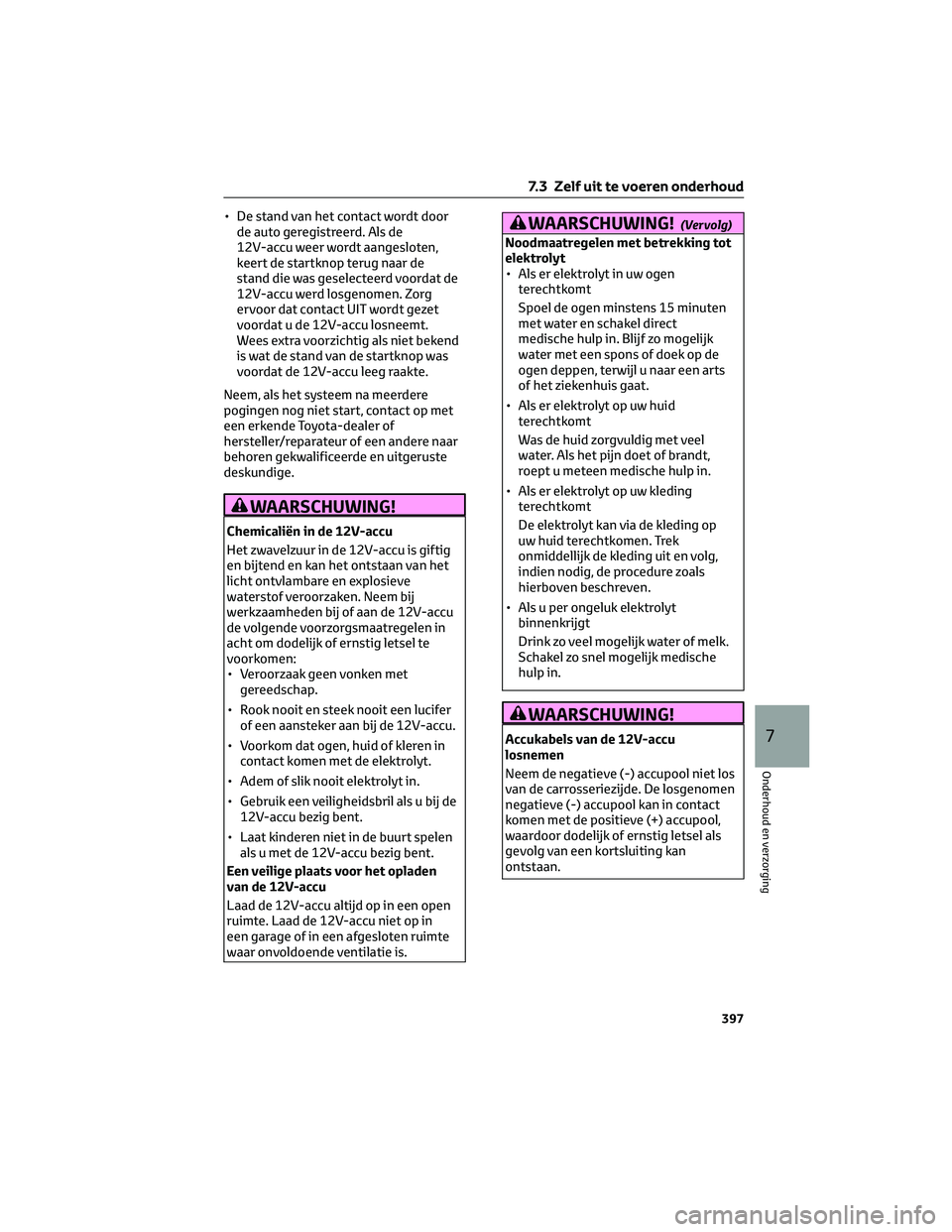

• De stand van het contact wordt door
de auto geregistreerd. Als de
12V-accu weer wordt aangesloten,
keert de startknop terug naar de
stand die was geselecteerd voordat de
12V-accu werd losgenomen. Zorg
ervoor dat contact UIT wordt gezet
voordat u de 12V-accu losneemt.
Wees extra voorzichtig als niet bekend
is wat de stand van de startknop was
voordat de 12V-accu leeg raakte.
Neem, als het systeem na meerdere
pogingen nog niet start, contact op met
een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
WAARSCHUWING!
Chemicaliën in de 12V-accu
Het zwavelzuur in de 12V-accu is giftig
en bijtend en kan het ontstaan van het
licht ontvlambare en explosieve
waterstof veroorzaken. Neem bij
werkzaamheden bij of aan de 12V-accu
de volgende voorzorgsmaatregelen in
acht om dodelijk of ernstig letsel te
voorkomen:
• Veroorzaak geen vonken met
gereedschap.
• Rook nooit en steek nooit een lucifer
of een aansteker aan bij de 12V-accu.
• Voorkom dat ogen, huid of kleren in
contact komen met de elektrolyt.
• Adem of slik nooit elektrolyt in.
• Gebruik een veiligheidsbril als u bij de
12V-accu bezig bent.
• Laat kinderen niet in de buurt spelen
als u met de 12V-accu bezig bent.
Een veilige plaats voor het opladen
van de 12V-accu
Laad de 12V-accu altijd op in een open
ruimte. Laad de 12V-accu niet op in
een garage of in een afgesloten ruimte
waar onvoldoende ventilatie is.
WAARSCHUWING!(Vervolg)
Noodmaatregelen met betrekking tot
elektrolyt
• Als er elektrolyt in uw ogen
terechtkomt
Spoel de ogen minstens 15 minuten
met water en schakel direct
medische hulp in. Blijf zo mogelijk
water met een spons of doek op de
ogen deppen, terwijl u naar een arts
of het ziekenhuis gaat.
• Als er elektrolyt op uw huid
terechtkomt
Was de huid zorgvuldig met veel
water. Als het pijn doet of brandt,
roept u meteen medische hulp in.
• Als er elektrolyt op uw kleding
terechtkomt
De elektrolyt kan via de kleding op
uw huid terechtkomen. Trek
onmiddellijk de kleding uit en volg,
indien nodig, de procedure zoals
hierboven beschreven.
• Als u per ongeluk elektrolyt
binnenkrijgt
Drink zo veel mogelijk water of melk.
Schakel zo snel mogelijk medische
hulp in.
WAARSCHUWING!
Accukabels van de 12V-accu
losnemen
Neem de negatieve (-) accupool niet los
van de carrosseriezijde. De losgenomen
negatieve (-) accupool kan in contact
komen met de positieve (+) accupool,
waardoor dodelijk of ernstig letsel als
gevolg van een kortsluiting kan
ontstaan.
7.3 Zelf uit te voeren onderhoud
397
7
Onderhoud en verzorging

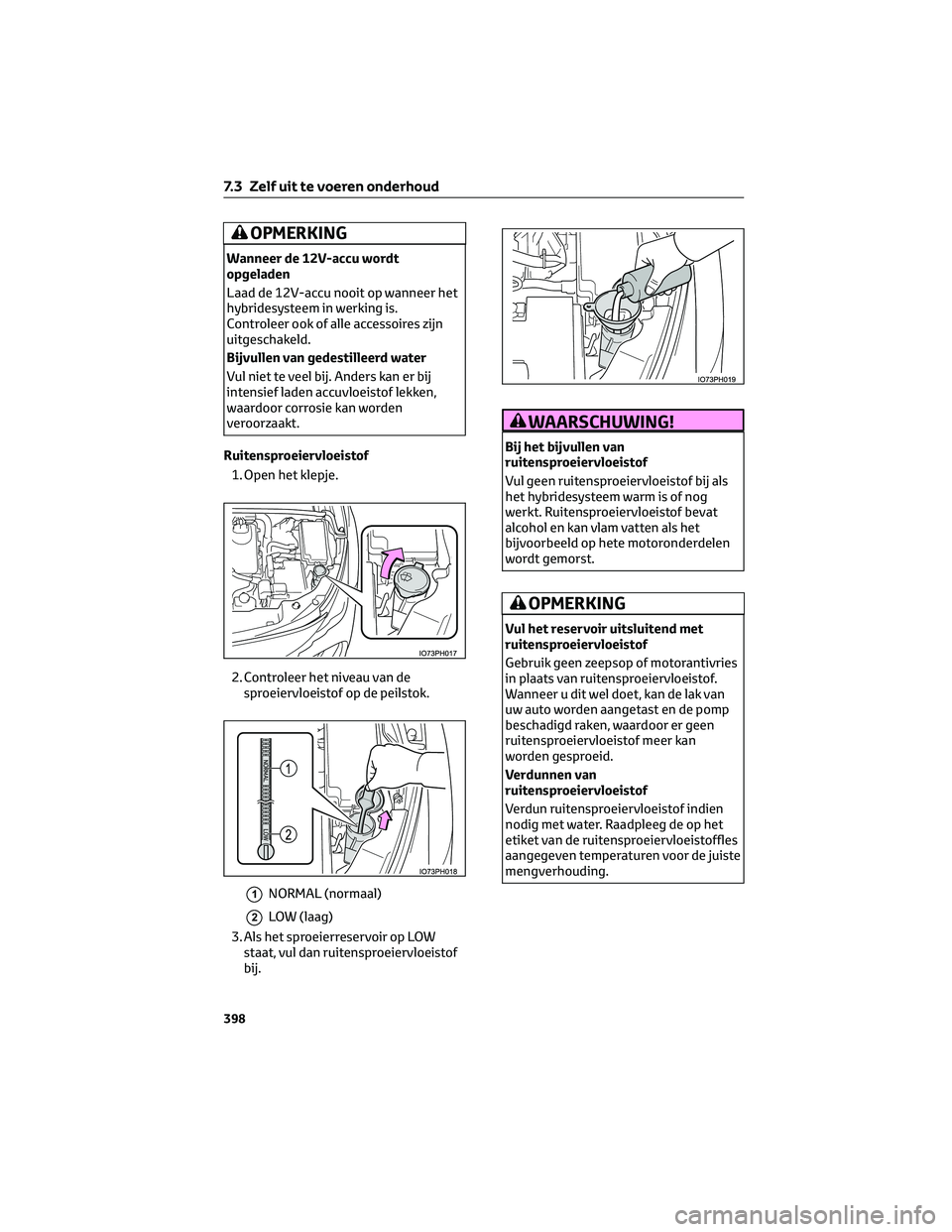

OPMERKING
Wanneer de 12V-accu wordt
opgeladen
Laad de 12V-accu nooit op wanneer het
hybridesysteem in werking is.
Controleer ook of alle accessoires zijn
uitgeschakeld.
Bijvullen van gedestilleerd water
Vul niet te veel bij. Anders kan er bij
intensief laden accuvloeistof lekken,
waardoor corrosie kan worden
veroorzaakt.
Ruitensproeiervloeistof 1. Open het klepje.
2. Controleer het niveau van de sproeiervloeistof op de peilstok.
1NORMAL (normaal)
2LOW (laag)
3. Als het sproeierreservoir op LOW staat, vul dan ruitensproeiervloeistof
bij.
WAARSCHUWING!
Bij het bijvullen van
ruitensproeiervloeistof
Vul geen ruitensproeiervloeistof bij als
het hybridesysteem warm is of nog
werkt. Ruitensproeiervloeistof bevat
alcohol en kan vlam vatten als het
bijvoorbeeld op hete motoronderdelen
wordt gemorst.
OPMERKING
Vul het reservoir uitsluitend met
ruitensproeiervloeistof
Gebruik geen zeepsop of motorantivries
in plaats van ruitensproeiervloeistof.
Wanneer u dit wel doet, kan de lak van
uw auto worden aangetast en de pomp
beschadigd raken, waardoor er geen
ruitensproeiervloeistof meer kan
worden gesproeid.
Verdunnen van
ruitensproeiervloeistof
Verdun ruitensproeiervloeistof indien
nodig met water. Raadpleeg de op het
etiket van de ruitensproeiervloeistoffles
aangegeven temperaturen voor de juiste
mengverhouding.
7.3 Zelf uit te voeren onderhoud
398
