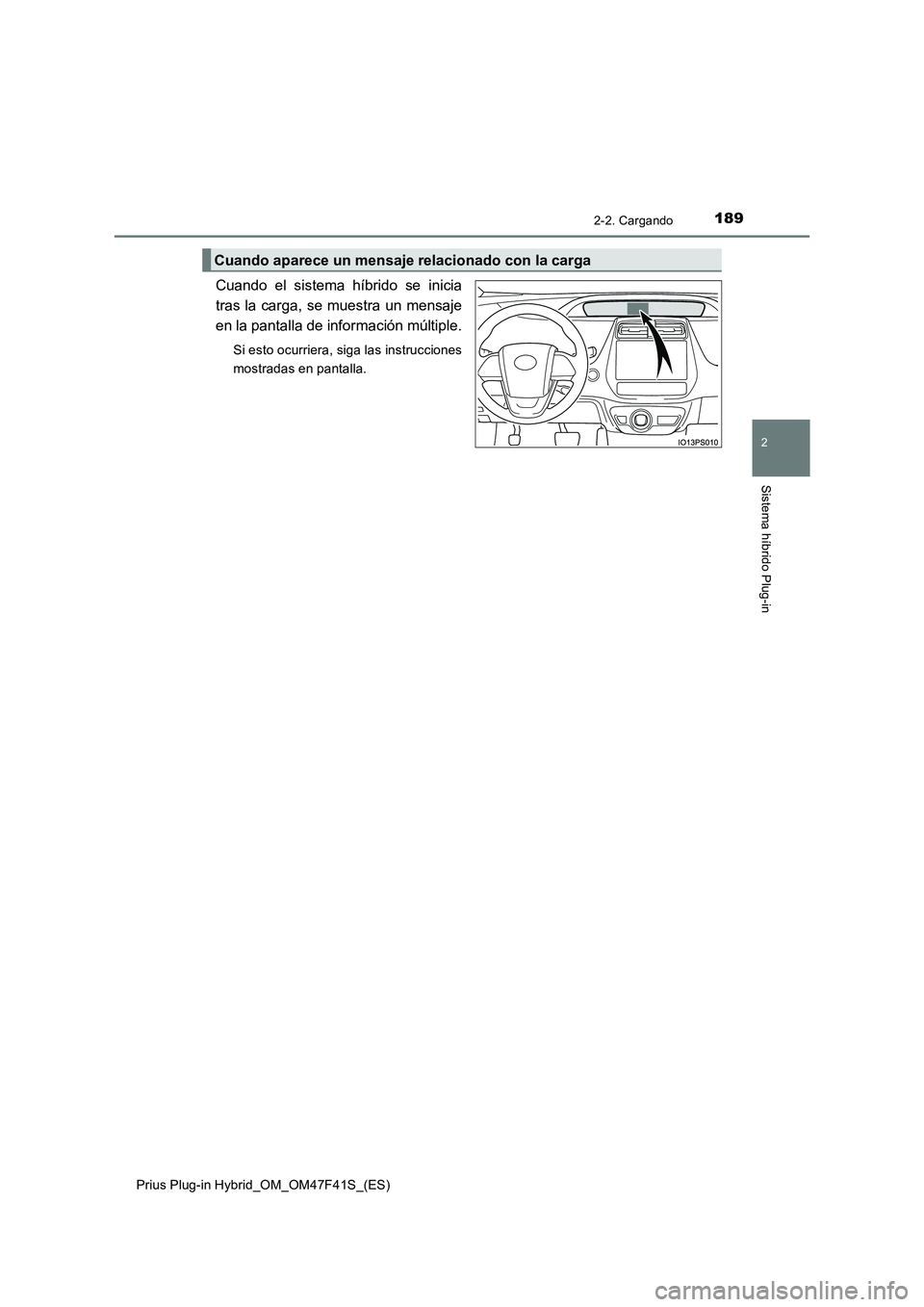

TOYOTA PRIUS PLUG-IN HYBRID 2023 Manual del propietario (in Spanish)

1892-2. Cargando
2
Sistema híbrido Plug-in
Prius Plug-in Hybrid_OM_OM47F41S_(ES)
Cuando el sistema híbrido se inicia
tras la carga, se muestra un mensaje
en la pantalla de información múltiple.
Si esto ocurriera, siga las instrucciones
mostradas en pantalla.
Cuando aparece un mensaje relacionado con la carga

1902-2. Cargando
Prius Plug-in Hybrid_OM_OM47F41S_(ES)
Causa probableProcedimiento de corrección
Si se muestra “Carga detenida debido a que se ha extraído el conector de carga”
El conector de carga se ha
extraído durante la carga
Cuando el conector de carga se extrae durante
la carga, esta se detiene. Si desea cargar por
completo la batería híbrida (batería de tracción
eléctrica), vuelva a conectar el conector de
carga.
Después de que la batería
híbrida (batería de tracción eléc-
trica) esté completamente car-
gada, se extrae el conector de
carga mientras la batería híbrida
(batería de tracción eléctrica) se
recarga de nuevo debido a que
se han utilizado funciones que
consumen electricidad
* y se ha
reducido el nivel de carga res-
tante.
*: Al accionar la función “Calef.
batería de tracc.” (P. 144),
la función vinculada al aire
acondicionado (P. 167) o el
sistema de aire acondicio-
nado remoto (P. 538), se
consume electricidad.
El conector de carga no está
bien conectado
Verifique el estado de conexión del conector de
carga.
• Cuando conecte el conector de carga, intro-
duzca el conector de carga con seguridad
hasta que oiga un clic.
• Después de conectar el conector de carga,
compruebe que el indicador de carga está
encendido.
Si la carga no se puede llevar a cabo, aunque se
hayan seguido los procedimientos adecuados,
lleve el vehículo a un distribuidor o taller de repa-
raciones Toyota autorizado, o a cualquier otro
taller de reparaciones cualificado, para que lo
inspeccionen.
El conector de carga se ha des-
bloqueado durante la carga
Cuando el conector de carga se desbloquea
durante la carga, esta se detiene. Para continuar
con la carga, vuelva a conectar el conector de
carga.

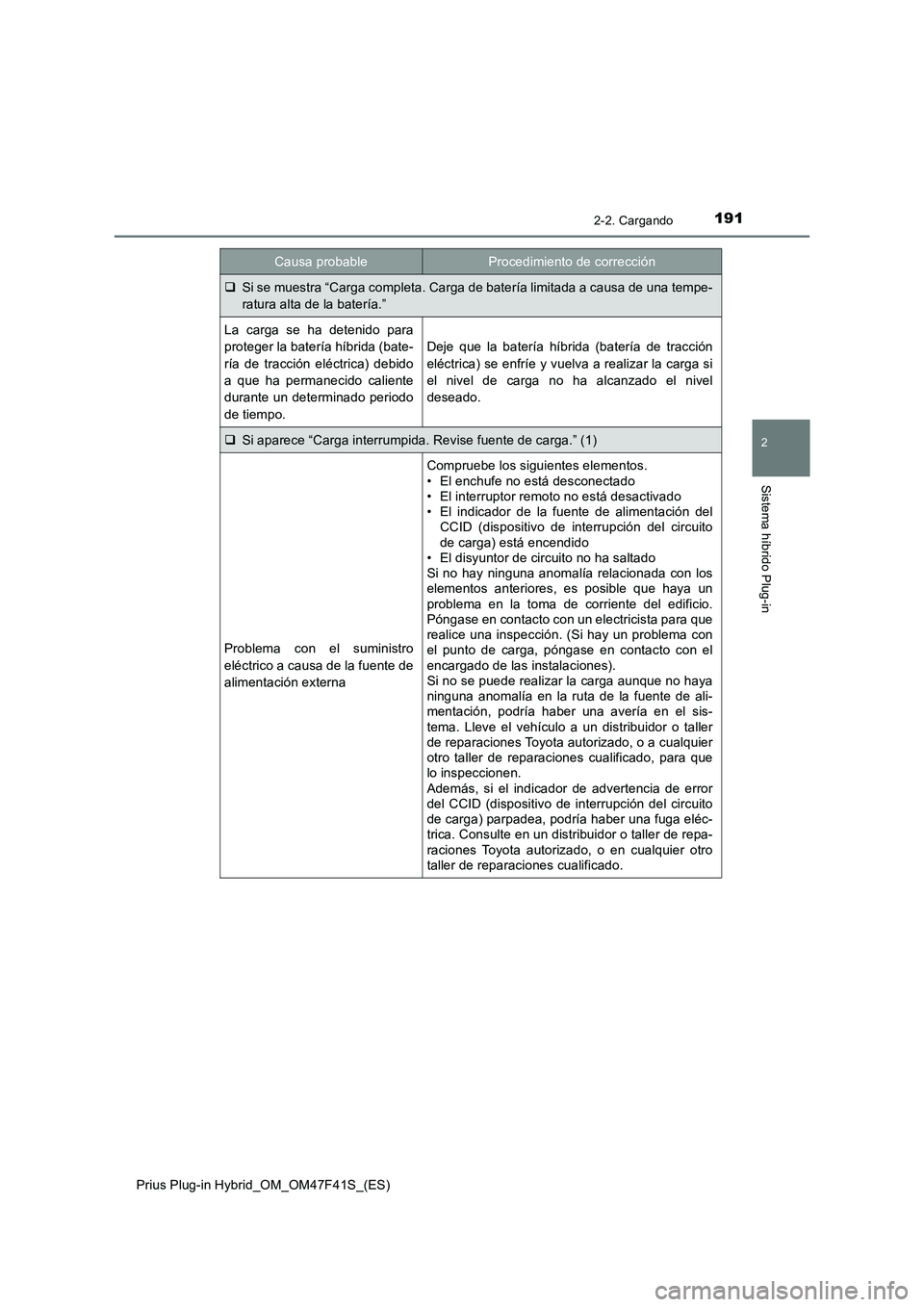

1912-2. Cargando
2
Sistema híbrido Plug-in
Prius Plug-in Hybrid_OM_OM47F41S_(ES)
Si se muestra “Carga completa. Carga de batería limitada a causa de una tempe-
ratura alta de la batería.”
La carga se ha detenido para
proteger la batería híbrida (bate-
ría de tracción eléctrica) debido
a que ha permanecido caliente
durante un determinado periodo
de tiempo.
Deje que la batería híbrida (batería de tracción
eléctrica) se enfríe y vuelva a realizar la carga si
el nivel de carga no ha alcanzado el nivel
deseado.
Si aparece “Carga interrumpida. Revise fuente de carga.” (1)
Problema con el suministro
eléctrico a causa de la fuente de
alimentación externa
Compruebe los siguientes elementos.
• El enchufe no está desconectado
• El interruptor remoto no está desactivado
• El indicador de la fuente de alimentación del
CCID (dispositivo de interrupción del circuito
de carga) está encendido
• El disyuntor de circuito no ha saltado
Si no hay ninguna anomalía relacionada con los
elementos anteriores, es posible que haya un
problema en la toma de corriente del edificio.
Póngase en contacto con un electricista para que
realice una inspección. (Si hay un problema con
el punto de carga, póngase en contacto con el
encargado de las instalaciones).
Si no se puede realizar la carga aunque no haya
ninguna anomalía en la ruta de la fuente de ali-
mentación, podría haber una avería en el sis-
tema. Lleve el vehículo a un distribuidor o taller
de reparaciones Toyota autorizado, o a cualquier
otro taller de reparaciones cualificado, para que
lo inspeccionen.
Además, si el indicador de advertencia de error
del CCID (dispositivo de interrupción del circuito
de carga) parpadea, podría haber una fuga eléc-
trica. Consulte en un distribuidor o taller de repa-
raciones Toyota autorizado, o en cualquier otro
taller de reparaciones cualificado.
Causa probableProcedimiento de corrección

1922-2. Cargando
Prius Plug-in Hybrid_OM_OM47F41S_(ES)
Si aparece “Carga interrumpida. Revise fuente de carga.” (1)
El cargador ha detenido la carga
• La carga podría cancelarse a causa de una
interrupción del suministro eléctrico, depen-
diendo de las especificaciones del cargador.
Consulte las instrucciones del cargador.
• Cuando se detiene la carga con el cargador
• Equipo con función de programa de carga
• Equipo incompatible con la función de pro-
grama de carga del vehículo
• Compruebe si se puede realizar la carga con
el cable de carga incluido en el vehículo.
Si no se puede realizar la carga ni siquiera con
el cable de carga original, póngase en con-
tacto con un distribuidor o taller de reparacio-
nes Toyota autorizado, o con cualquier otro
taller de reparaciones cualificado.
Causa probableProcedimiento de corrección

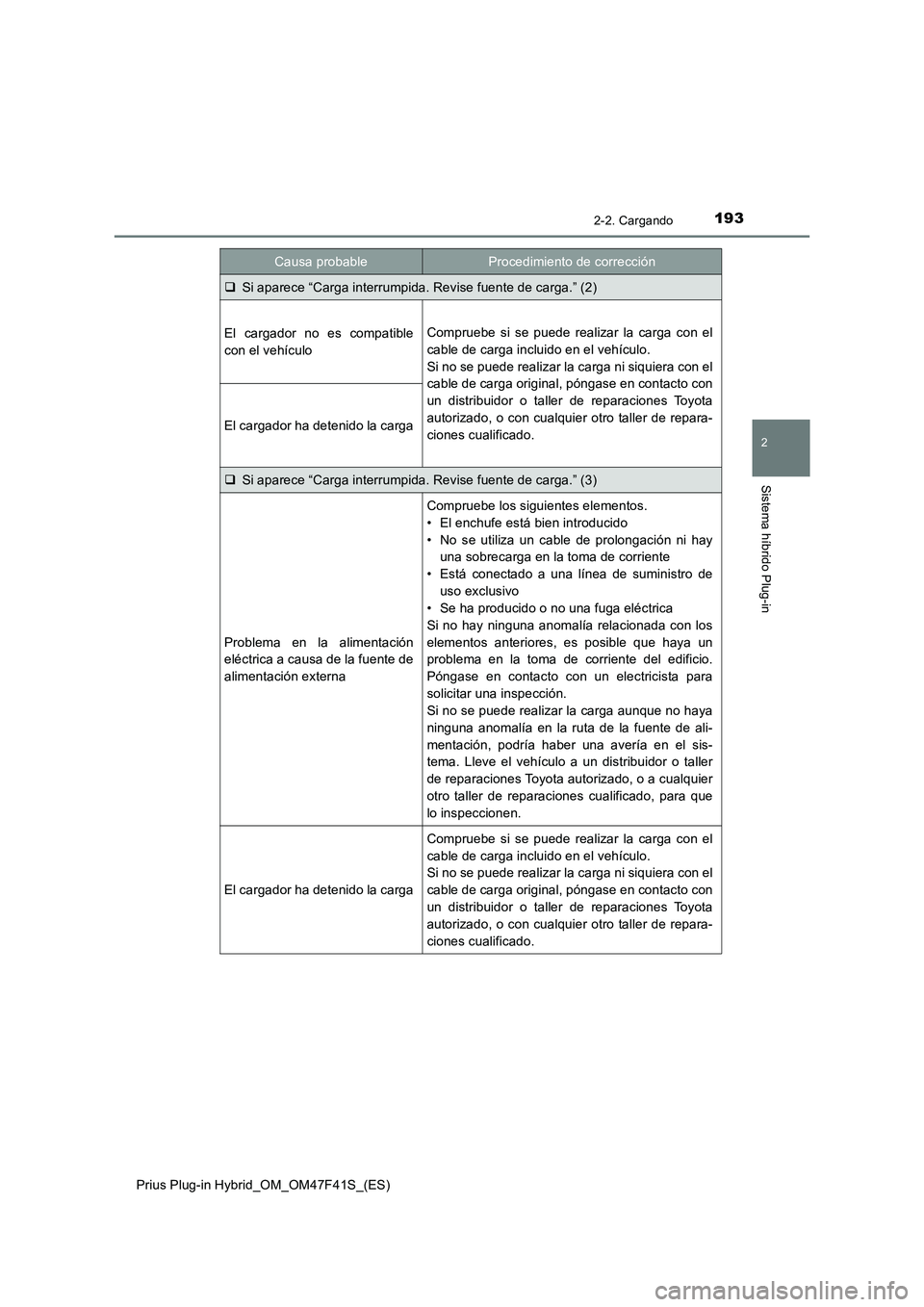

1932-2. Cargando
2
Sistema híbrido Plug-in
Prius Plug-in Hybrid_OM_OM47F41S_(ES)
Si aparece “Carga interrumpida. Revise fuente de carga.” (2)
El cargador no es compatible
con el vehículoCompruebe si se puede realizar la carga con el
cable de carga incluido en el vehículo.
Si no se puede realizar la carga ni siquiera con el
cable de carga original, póngase en contacto con
un distribuidor o taller de reparaciones Toyota
autorizado, o con cualquier otro taller de repara-
ciones cualificado.
El cargador ha detenido la carga
Si aparece “Carga interrumpida. Revise fuente de carga.” (3)
Problema en la alimentación
eléctrica a causa de la fuente de
alimentación externa
Compruebe los siguientes elementos.
• El enchufe está bien introducido
• No se utiliza un cable de prolongación ni hay
una sobrecarga en la toma de corriente
• Está conectado a una línea de suministro de
uso exclusivo
• Se ha producido o no una fuga eléctrica
Si no hay ninguna anomalía relacionada con los
elementos anteriores, es posible que haya un
problema en la toma de corriente del edificio.
Póngase en contacto con un electricista para
solicitar una inspección.
Si no se puede realizar la carga aunque no haya
ninguna anomalía en la ruta de la fuente de ali-
mentación, podría haber una avería en el sis-
tema. Lleve el vehículo a un distribuidor o taller
de reparaciones Toyota autorizado, o a cualquier
otro taller de reparaciones cualificado, para que
lo inspeccionen.
El cargador ha detenido la carga
Compruebe si se puede realizar la carga con el
cable de carga incluido en el vehículo.
Si no se puede realizar la carga ni siquiera con el
cable de carga original, póngase en contacto con
un distribuidor o taller de reparaciones Toyota
autorizado, o con cualquier otro taller de repara-
ciones cualificado.
Causa probableProcedimiento de corrección

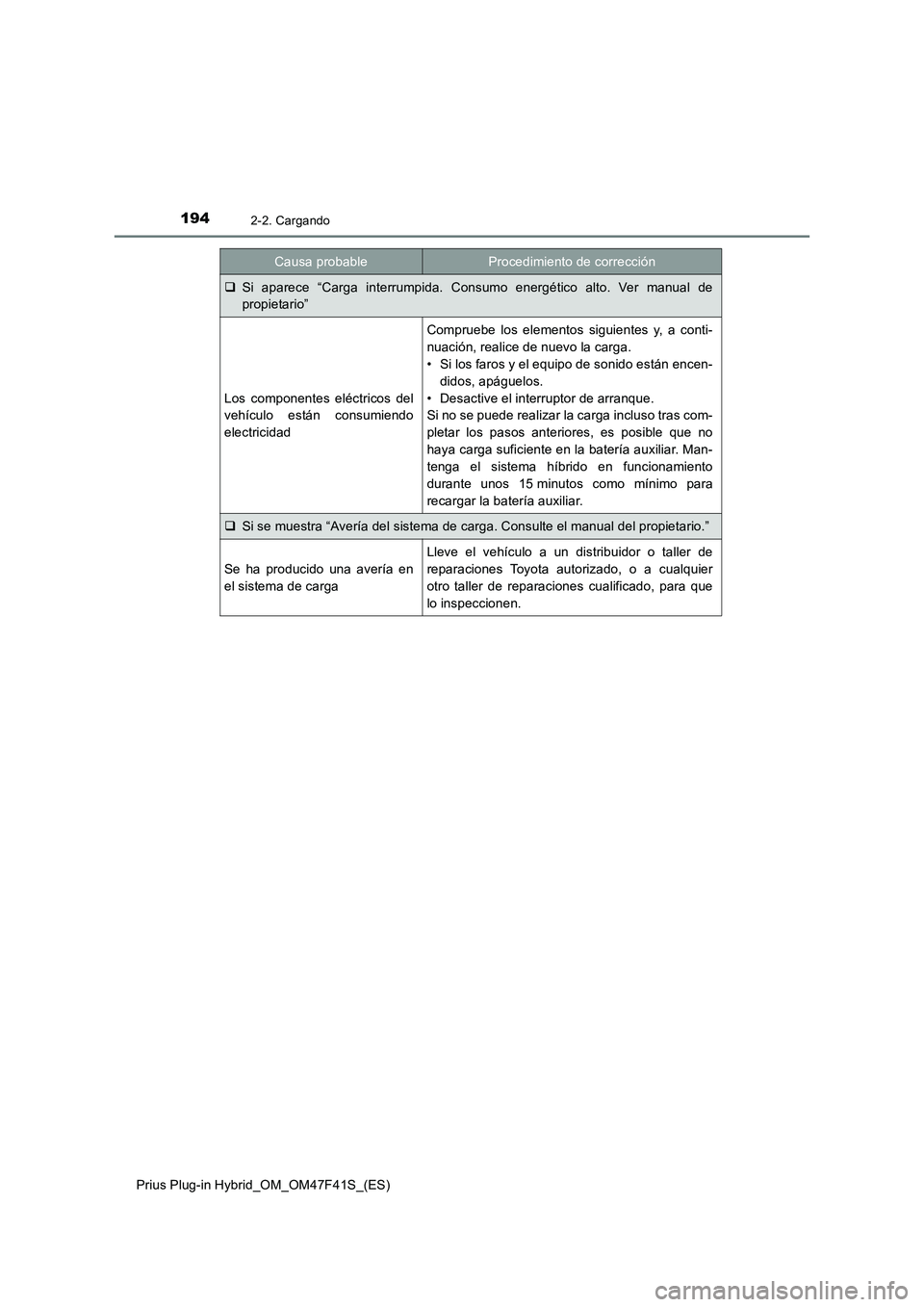

1942-2. Cargando
Prius Plug-in Hybrid_OM_OM47F41S_(ES)
Si aparece “Carga interrumpida. Consumo energético alto. Ver manual de
propietario”
Los componentes eléctricos del
vehículo están consumiendo
electricidad
Compruebe los elementos siguientes y, a conti-
nuación, realice de nuevo la carga.
• Si los faros y el equipo de sonido están encen-
didos, apáguelos.
• Desactive el interruptor de arranque.
Si no se puede realizar la carga incluso tras com-
pletar los pasos anteriores, es posible que no
haya carga suficiente en la batería auxiliar. Man-
tenga el sistema híbrido en funcionamiento
durante unos 15 minutos como mínimo para
recargar la batería auxiliar.
Si se muestra “Avería del sistema de carga. Consulte el manual del propietario.”
Se ha producido una avería en
el sistema de carga
Lleve el vehículo a un distribuidor o taller de
reparaciones Toyota autorizado, o a cualquier
otro taller de reparaciones cualificado, para que
lo inspeccionen.
Causa probableProcedimiento de corrección

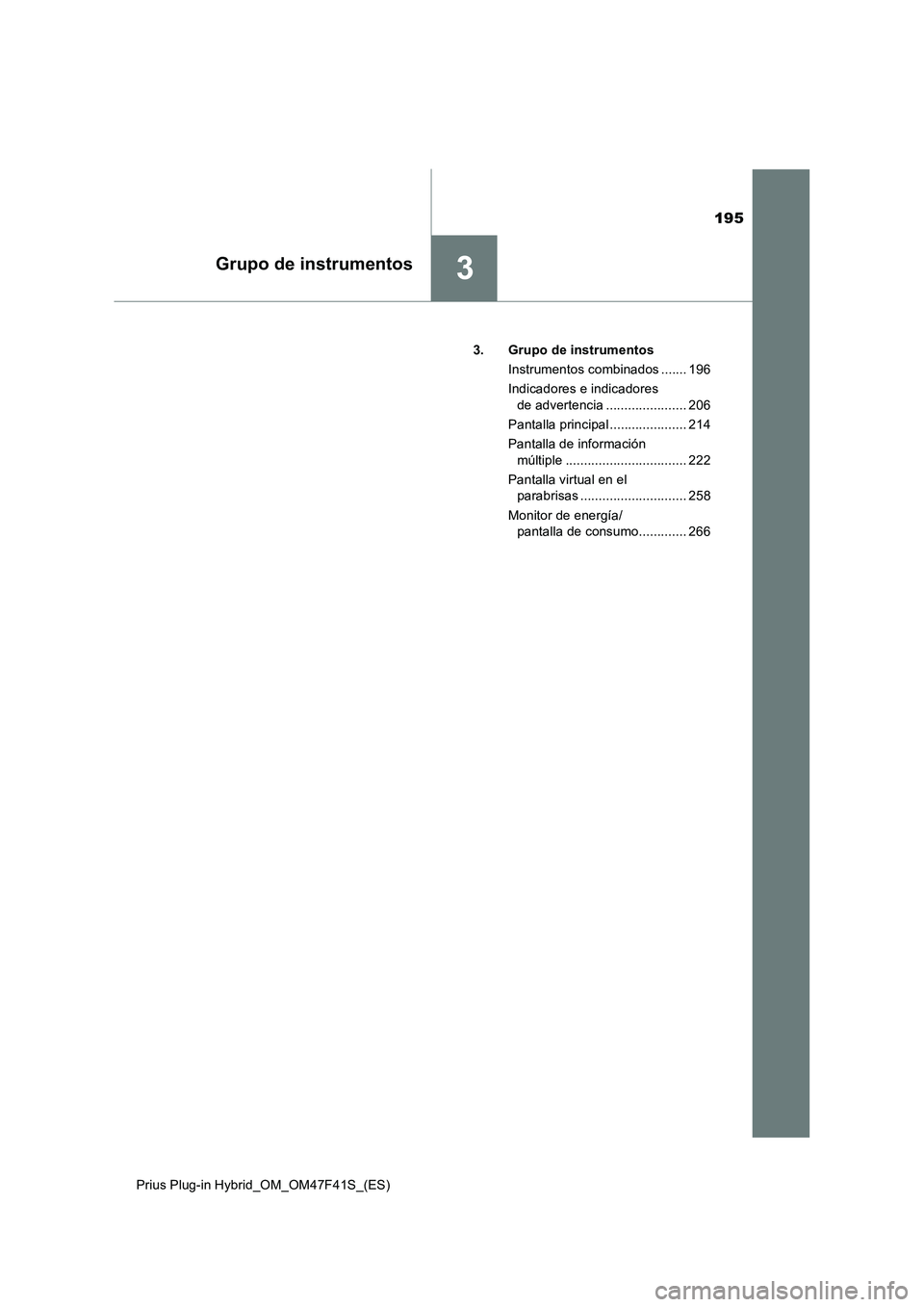

195
3Grupo de instrumentos
Prius Plug-in Hybrid_OM_OM47F41S_(ES)3. Grupo de instrumentos
Instrumentos combinados ....... 196
Indicadores e indicadores
de advertencia ...................... 206
Pantalla principal ..................... 214
Pantalla de información
múltiple ................................. 222
Pantalla virtual en el
parabrisas ............................. 258
Monitor de energía/
pantalla de consumo............. 266

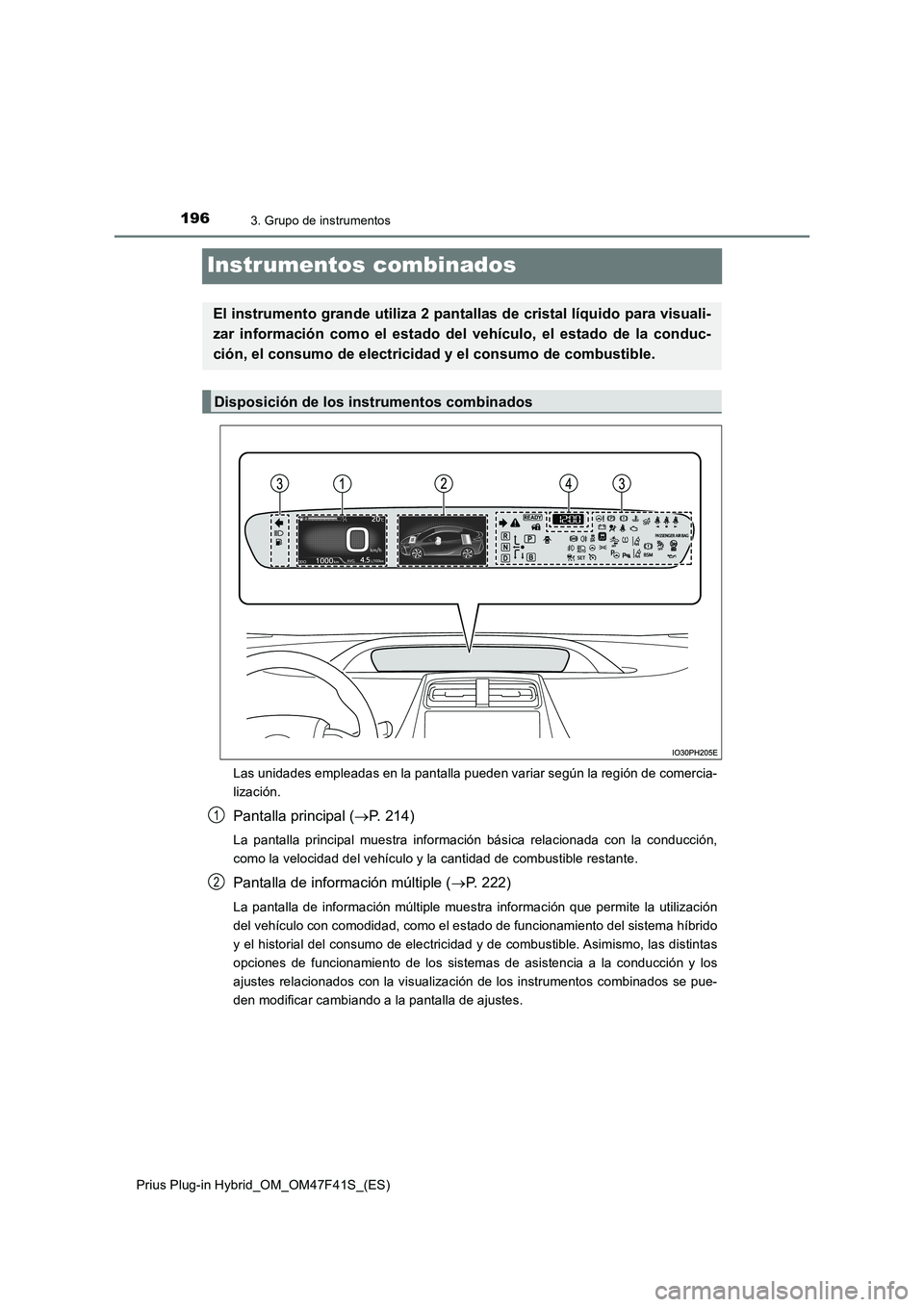

1963. Grupo de instrumentos
Prius Plug-in Hybrid_OM_OM47F41S_(ES)
Instrumentos combinados
Las unidades empleadas en la pantalla pueden variar según la región de comercia-
lización.
Pantalla principal (P. 214)
La pantalla principal muestra información básica relacionada con la conducción,
como la velocidad del vehículo y la cantidad de combustible restante.
Pantalla de información múltiple (P. 222)
La pantalla de información múltiple muestra información que permite la utilización
del vehículo con comodidad, como el estado de funcionamiento del sistema híbrido
y el historial del consumo de electricidad y de combustible. Asimismo, las distintas
opciones de funcionamiento de los sistemas de asistencia a la conducción y los
ajustes relacionados con la visualización de los instrumentos combinados se pue-
den modificar cambiando a la pantalla de ajustes.
El instrumento grande utiliza 2 pantallas de cristal líquido para visuali-
zar información como el estado del vehículo, el estado de la conduc-
ción, el consumo de electricidad y el consumo de combustible.
Disposición de los instrumentos combinados
1
2

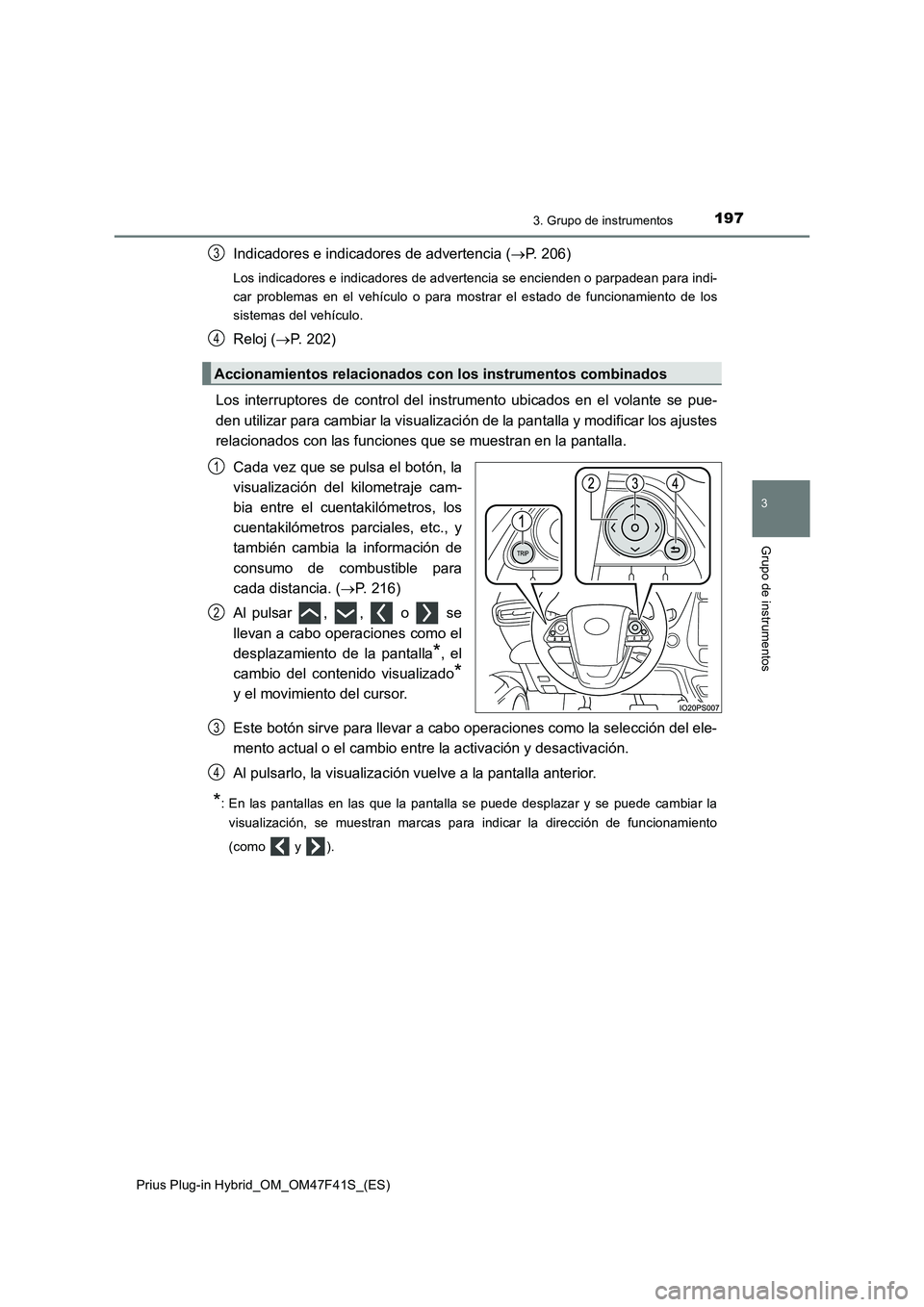

1973. Grupo de instrumentos
3
Grupo de instrumentos
Prius Plug-in Hybrid_OM_OM47F41S_(ES)
Indicadores e indicadores de advertencia (P. 206)
Los indicadores e indicadores de advertencia se encienden o parpadean para indi-
car problemas en el vehículo o para mostrar el estado de funcionamiento de los
sistemas del vehículo.
Reloj (P. 202)
Los interruptores de control del instrumento ubicados en el volante se pue-
den utilizar para cambiar la visualización de la pantalla y modificar los ajustes
relacionados con las funciones que se muestran en la pantalla.
Cada vez que se pulsa el botón, la
visualización del kilometraje cam-
bia entre el cuentakilómetros, los
cuentakilómetros parciales, etc., y
también cambia la información de
consumo de combustible para
cada distancia. (P. 216)
Al pulsar , , o se
llevan a cabo operaciones como el
desplazamiento de la pantalla
*, el
cambio del contenido visualizado
*
y el movimiento del cursor.
Este botón sirve para llevar a cabo operaciones como la selección del ele-
mento actual o el cambio entre la activación y desactivación.
Al pulsarlo, la visualización vuelve a la pantalla anterior.
*: En las pantallas en las que la pantalla se puede desplazar y se puede cambiar la
visualización, se muestran marcas para indicar la dirección de funcionamiento
(como y ).
Accionamientos relacionados con los instrumentos combinados
3
4
1
2
3
4

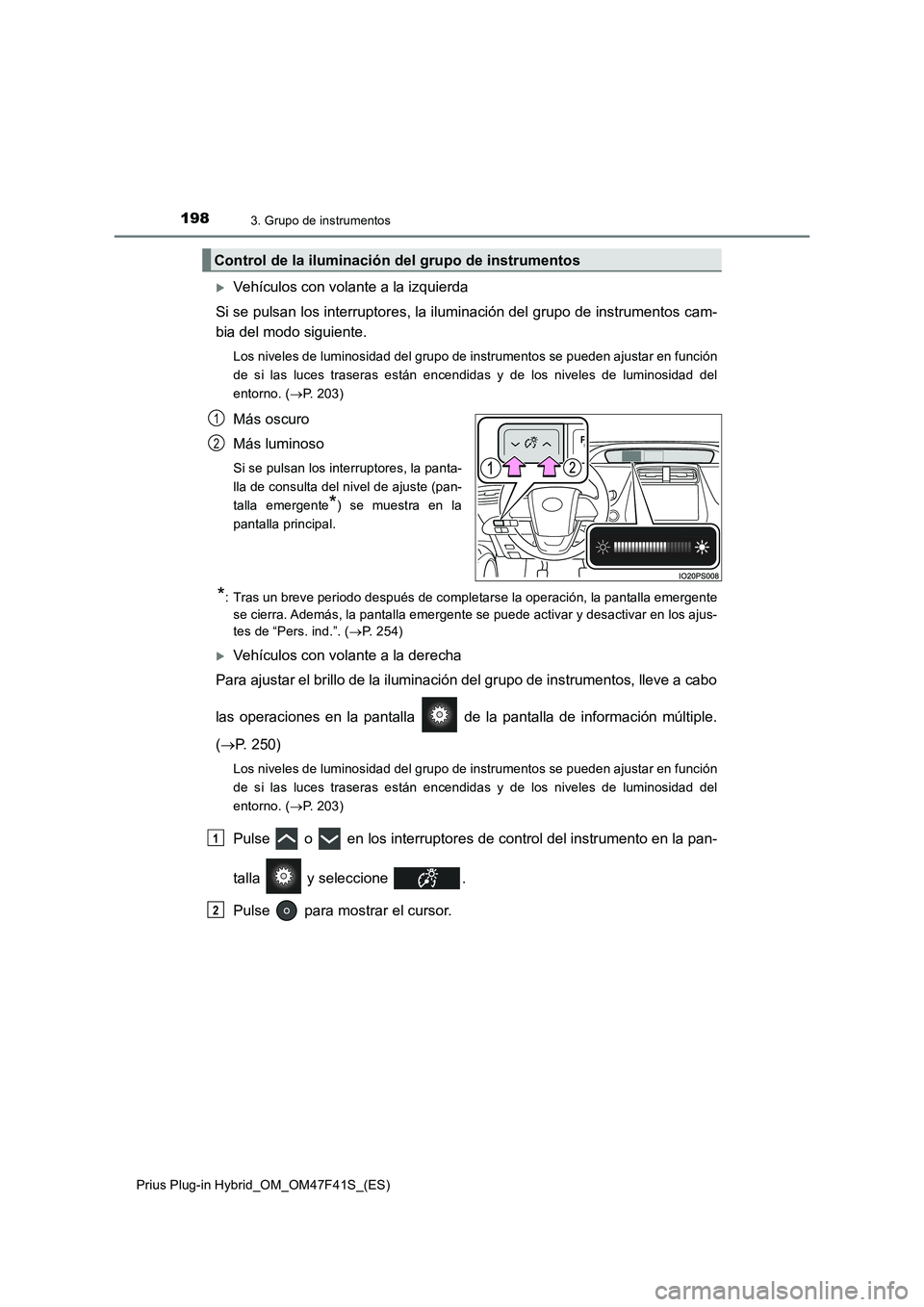

1983. Grupo de instrumentos
Prius Plug-in Hybrid_OM_OM47F41S_(ES)
Vehículos con volante a la izquierda
Si se pulsan los interruptores, la iluminación del grupo de instrumentos cam-
bia del modo siguiente.
Los niveles de luminosidad del grupo de instrumentos se pueden ajustar en función
de si las luces traseras están encendidas y de los niveles de luminosidad del
entorno. (P. 203)
Más oscuro
Más luminoso
Si se pulsan los interruptores, la panta-
lla de consulta del nivel de ajuste (pan-
talla emergente
*) se muestra en la
pantalla principal.
*: Tras un breve periodo después de completarse la operación, la pantalla emergente
se cierra. Además, la pantalla emergente se puede activar y desactivar en los ajus-
tes de “Pers. ind.”. (P. 254)
Vehículos con volante a la derecha
Para ajustar el brillo de la iluminación del grupo de instrumentos, lleve a cabo
las operaciones en la pantalla de la pantalla de información múltiple.
(P. 250)
Los niveles de luminosidad del grupo de instrumentos se pueden ajustar en función
de si las luces traseras están encendidas y de los niveles de luminosidad del
entorno. (P. 203)
Pulse o en los interruptores de control del instrumento en la pan-
talla y seleccione .
Pulse para mostrar el cursor.
Control de la iluminación del grupo de instrumentos
1
2
1
2
