TOYOTA PRIUS PLUG-IN HYBRID 2023 Manual del propietario (in Spanish)

2193. Grupo de instrumentos
3
Grupo de instrumentos
Prius Plug-in Hybrid_OM_OM47F41S_(ES)

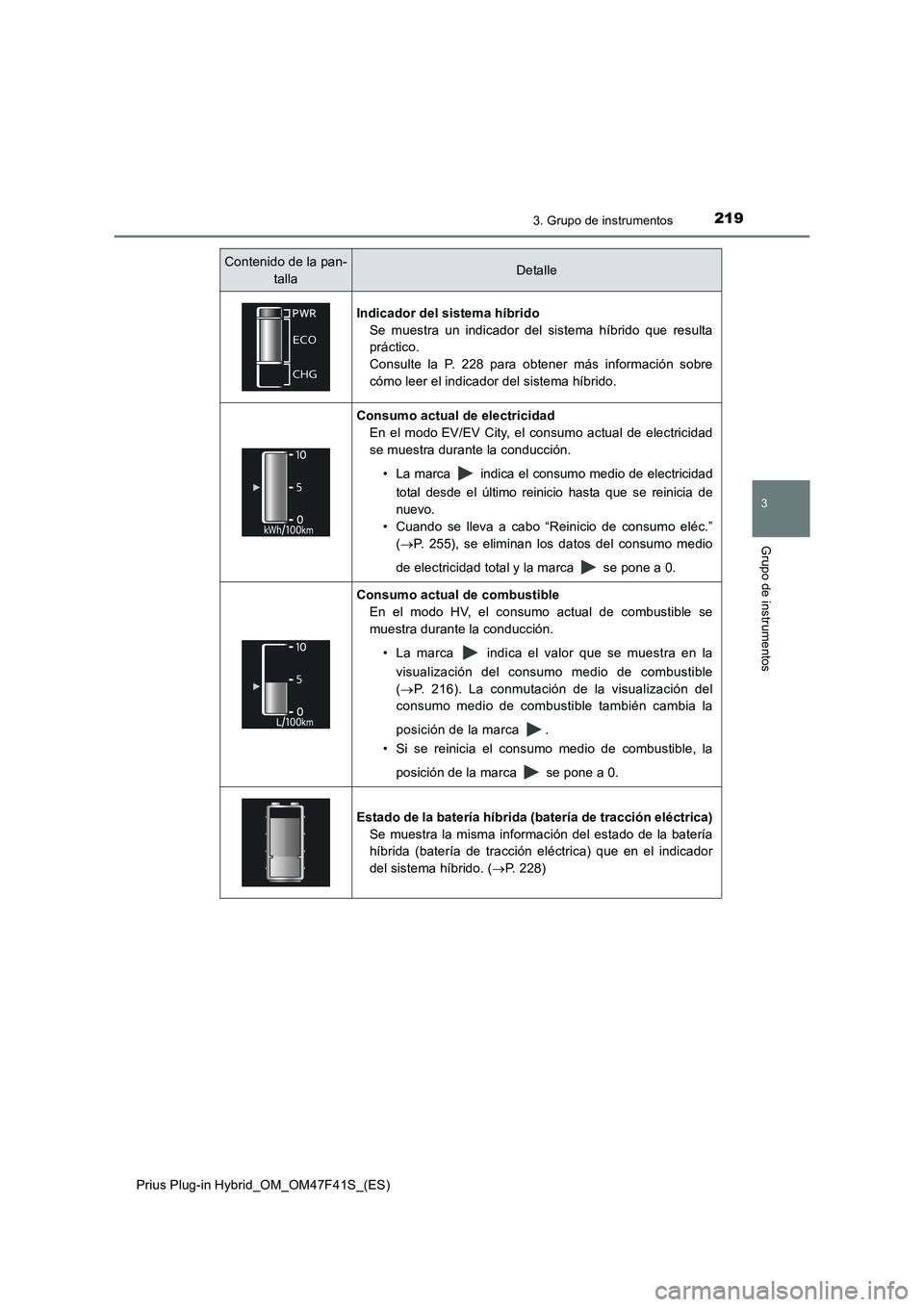

Contenido de la pan-
tallaDetalle
Indicador del sistema híbrido
Se muestra un indicador del sistema híbrido que resulta
práctico.
Consulte la P. 228 para obtener más información sobre
cómo leer el indicador del sistema híbrido.
Consumo actual de electricidad
En el modo EV/EV City, el consumo actual de electricidad
se muestra durante la conducción.
• La marca indica el consumo medio de electricidad
total desde el último reinicio hasta que se reinicia de
nuevo.
• Cuando se lleva a cabo “Reinicio de consumo eléc.”
(P. 255), se eliminan los datos del consumo medio
de electricidad total y la marca se pone a 0.
Consumo actual de combustible
En el modo HV, el consumo actual de combustible se
muestra durante la conducción.
• La marca indica el valor que se muestra en la
visualización del consumo medio de combustible
(P. 216). La conmutación de la visualización del
consumo medio de combustible también cambia la
posición de la marca .
• Si se reinicia el consumo medio de combustible, la
posición de la marca se pone a 0.
Estado de la batería híbrida (batería de tracción eléctrica)
Se muestra la misma información del estado de la batería
híbrida (batería de tracción eléctrica) que en el indicador
del sistema híbrido. (P. 228)

2203. Grupo de instrumentos
Prius Plug-in Hybrid_OM_OM47F41S_(ES)

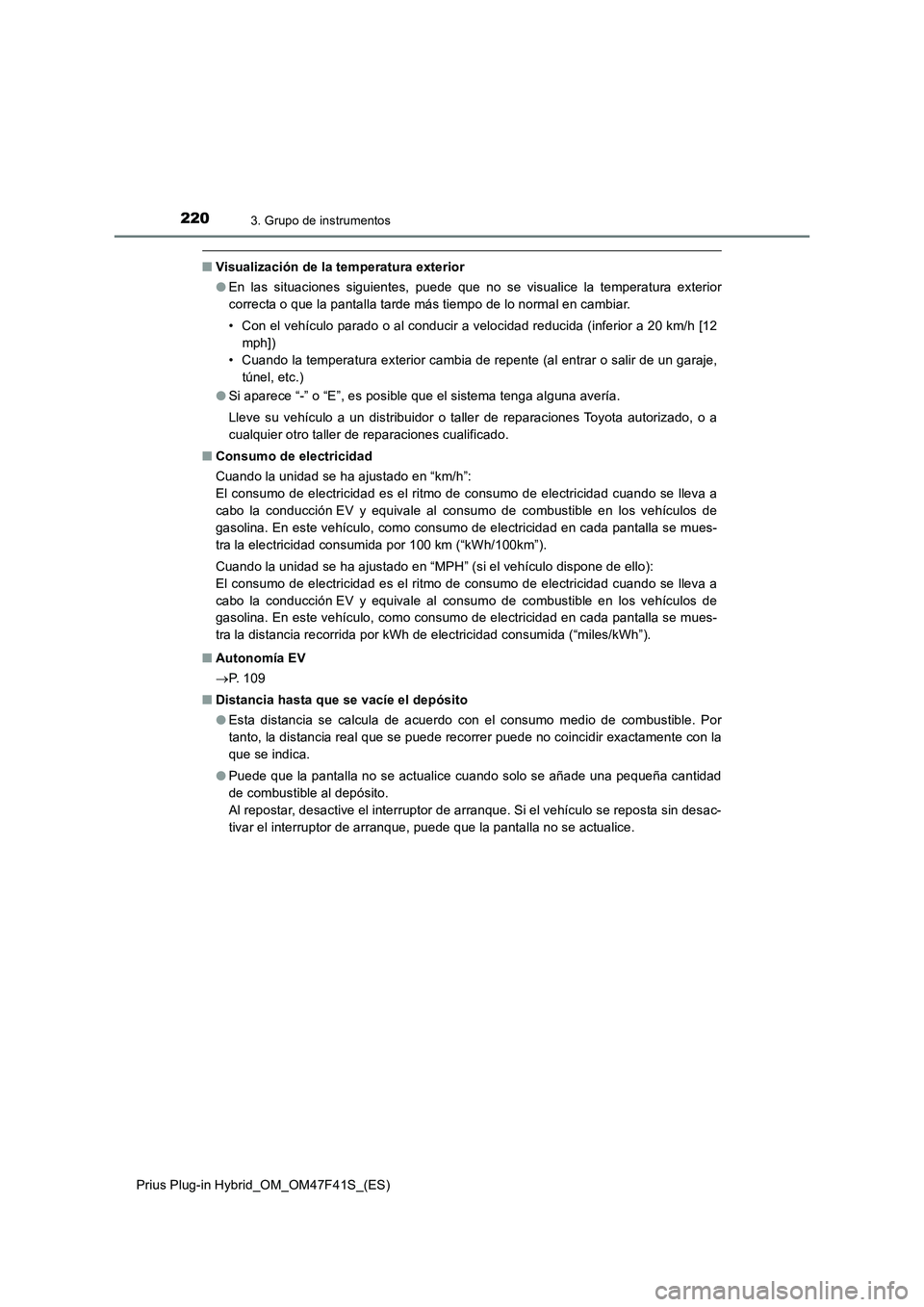

■Visualización de la temperatura exterior
●En las situaciones siguientes, puede que no se visualice la temperatura exterior
correcta o que la pantalla tarde más tiempo de lo normal en cambiar.
• Con el vehículo parado o al conducir a velocidad reducida (inferior a 20 km/h [12
mph])
• Cuando la temperatura exterior cambia de repente (al entrar o salir de un garaje,
túnel, etc.)
●Si aparece “-” o “E”, es posible que el sistema tenga alguna avería.
Lleve su vehículo a un distribuidor o taller de reparaciones Toyota autorizado, o a
cualquier otro taller de reparaciones cualificado.
■Consumo de electricidad
Cuando la unidad se ha ajustado en “km/h”:
El consumo de electricidad es el ritmo de consumo de electricidad cuando se lleva a
cabo la conducción EV y equivale al consumo de combustible en los vehículos de
gasolina. En este vehículo, como consumo de electricidad en cada pantalla se mues-
tra la electricidad consumida por 100 km (“kWh/100km”).
Cuando la unidad se ha ajustado en “MPH” (si el vehículo dispone de ello):
El consumo de electricidad es el ritmo de consumo de electricidad cuando se lleva a
cabo la conducción EV y equivale al consumo de combustible en los vehículos de
gasolina. En este vehículo, como consumo de electricidad en cada pantalla se mues-
tra la distancia recorrida por kWh de electricidad consumida (“miles/kWh”).
■Autonomía EV
P. 1 0 9
■Distancia hasta que se vacíe el depósito
●Esta distancia se calcula de acuerdo con el consumo medio de combustible. Por
tanto, la distancia real que se puede recorrer puede no coincidir exactamente con la
que se indica.
●Puede que la pantalla no se actualice cuando solo se añade una pequeña cantidad
de combustible al depósito.
Al repostar, desactive el interruptor de arranque. Si el vehículo se reposta sin desac-
tivar el interruptor de arranque, puede que la pantalla no se actualice.

2213. Grupo de instrumentos
3
Grupo de instrumentos

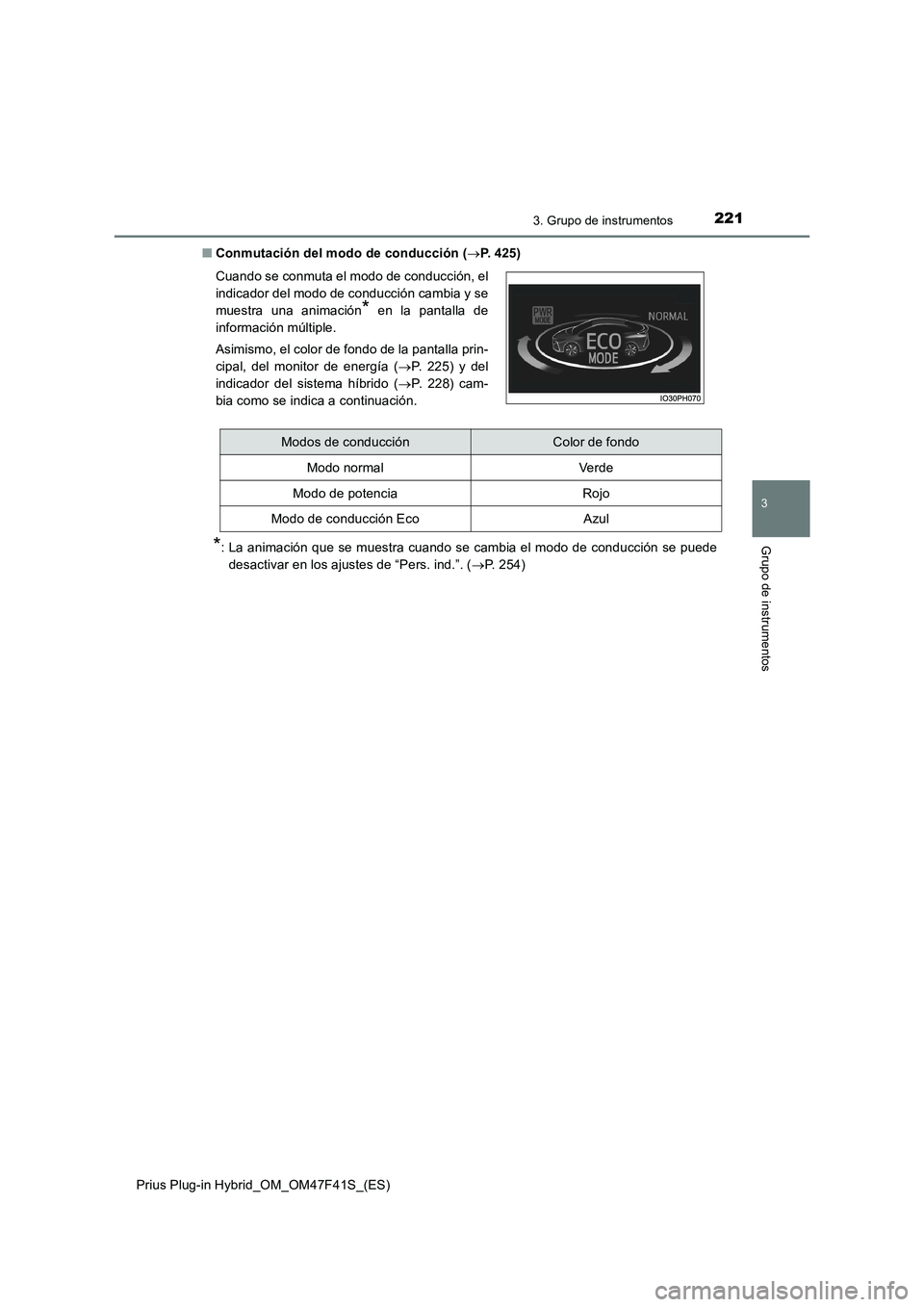

Prius Plug-in Hybrid_OM_OM47F41S_(ES)■Conmutación del modo de conducción (P. 425)
*: La animación que se muestra cuando se cambia el modo de conducción se puede
desactivar en los ajustes de “Pers. ind.”. (P. 254) Cuando se conmuta el modo de conducción, el
indicador del modo de conducción cambia y se
muestra una animación
* en la pantalla de
información múltiple.
Asimismo, el color de fondo de la pantalla prin-
cipal, del monitor de energía (P. 225) y del
indicador del sistema híbrido (P. 2 2 8 ) c a m -
bia como se indica a continuación.
Modos de conducciónColor de fondo
Modo normal Verde
Modo de potenciaRojo
Modo de conducción EcoAzul

2223. Grupo de instrumentos
Prius Plug-in Hybrid_OM_OM47F41S_(ES)

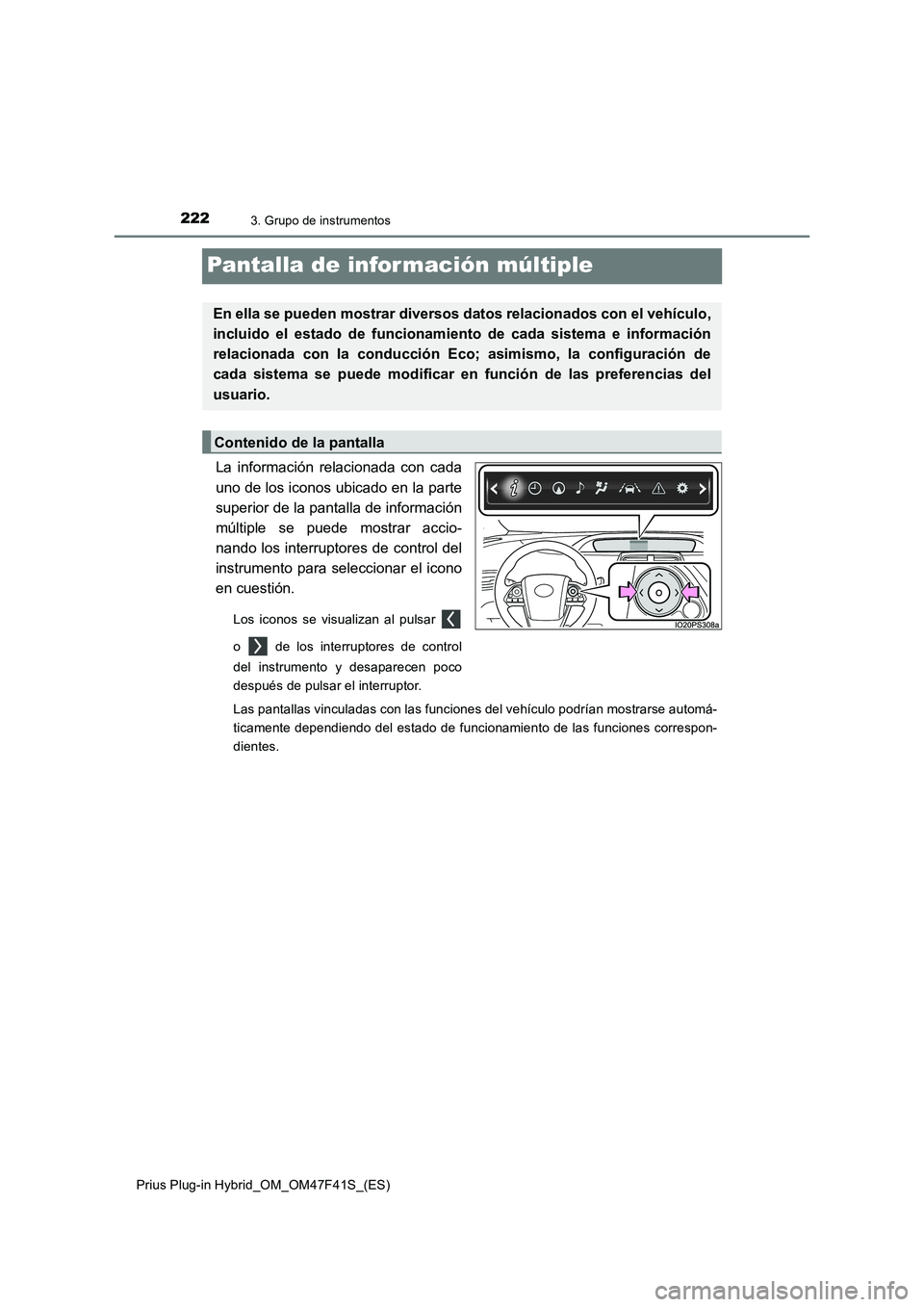

Pantalla de infor mación múltiple
La información relacionada con cada
uno de los iconos ubicado en la parte
superior de la pantalla de información
múltiple se puede mostrar accio-
nando los interruptores de control del
instrumento para seleccionar el icono
en cuestión.
Los iconos se visualizan al pulsar
o de los interruptores de control
del instrumento y desaparecen poco
después de pulsar el interruptor.
Las pantallas vinculadas con las funciones del vehículo podrían mostrarse automá-
ticamente dependiendo del estado de funcionamiento de las funciones correspon-
dientes.
En ella se pueden mostrar diversos datos relacionados con el vehículo,
incluido el estado de funcionamiento de cada sistema e información
relacionada con la conducción Eco; asimismo, la configuración de
cada sistema se puede modificar en función de las preferencias del
usuario.
Contenido de la pantalla

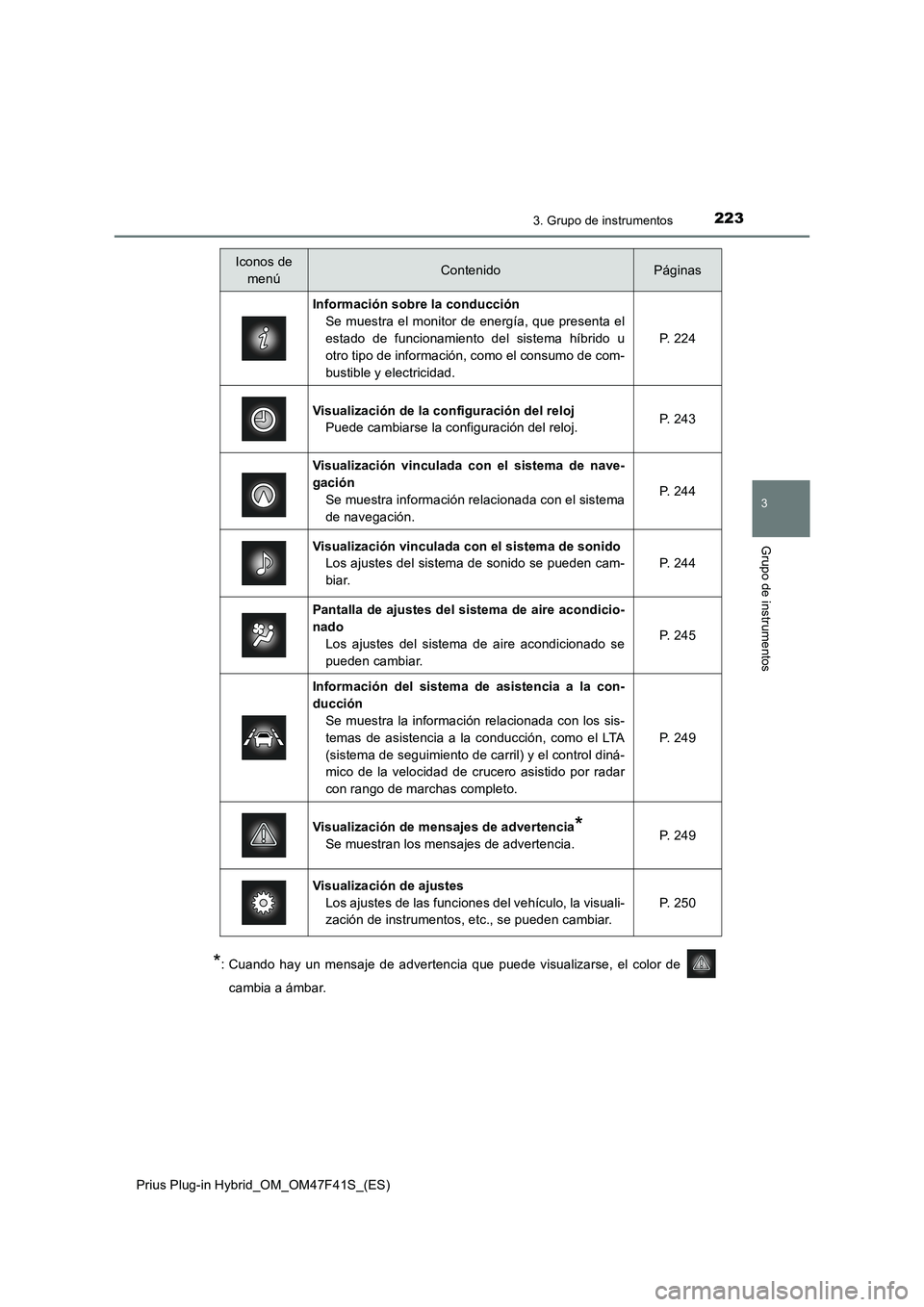

2233. Grupo de instrumentos
3
Grupo de instrumentos
Prius Plug-in Hybrid_OM_OM47F41S_(ES)
*: Cuando hay un mensaje de advertencia que puede visualizarse, el color de
cambia a ámbar.
Iconos de
menúContenidoPáginas
Información sobre la conducción
Se muestra el monitor de energía, que presenta el
estado de funcionamiento del sistema híbrido u
otro tipo de información, como el consumo de com-
bustible y electricidad.P. 2 2 4
Visualización de la configuración del reloj
Puede cambiarse la configuración del reloj.P. 2 4 3
Visualización vinculada con el sistema de nave-
gación
Se muestra información relacionada con el sistema
de navegación.P. 2 4 4
Visualización vinculada con el sistema de sonido
Los ajustes del sistema de sonido se pueden cam-
biar.
P. 2 4 4
Pantalla de ajustes del sistema de aire acondicio-
nado
Los ajustes del sistema de aire acondicionado se
pueden cambiar.
P. 2 4 5
Información del sistema de asistencia a la con-
ducción
Se muestra la información relacionada con los sis-
temas de asistencia a la conducción, como el LTA
(sistema de seguimiento de carril) y el control diná-
mico de la velocidad de crucero asistido por radar
con rango de marchas completo.
P. 2 4 9
Visualización de mensajes de advertencia*
Se muestran los mensajes de advertencia.P. 2 4 9
Visualización de ajustes
Los ajustes de las funciones del vehículo, la visuali-
zación de instrumentos, etc., se pueden cambiar.
P. 2 5 0

2243. Grupo de instrumentos
Prius Plug-in Hybrid_OM_OM47F41S_(ES)

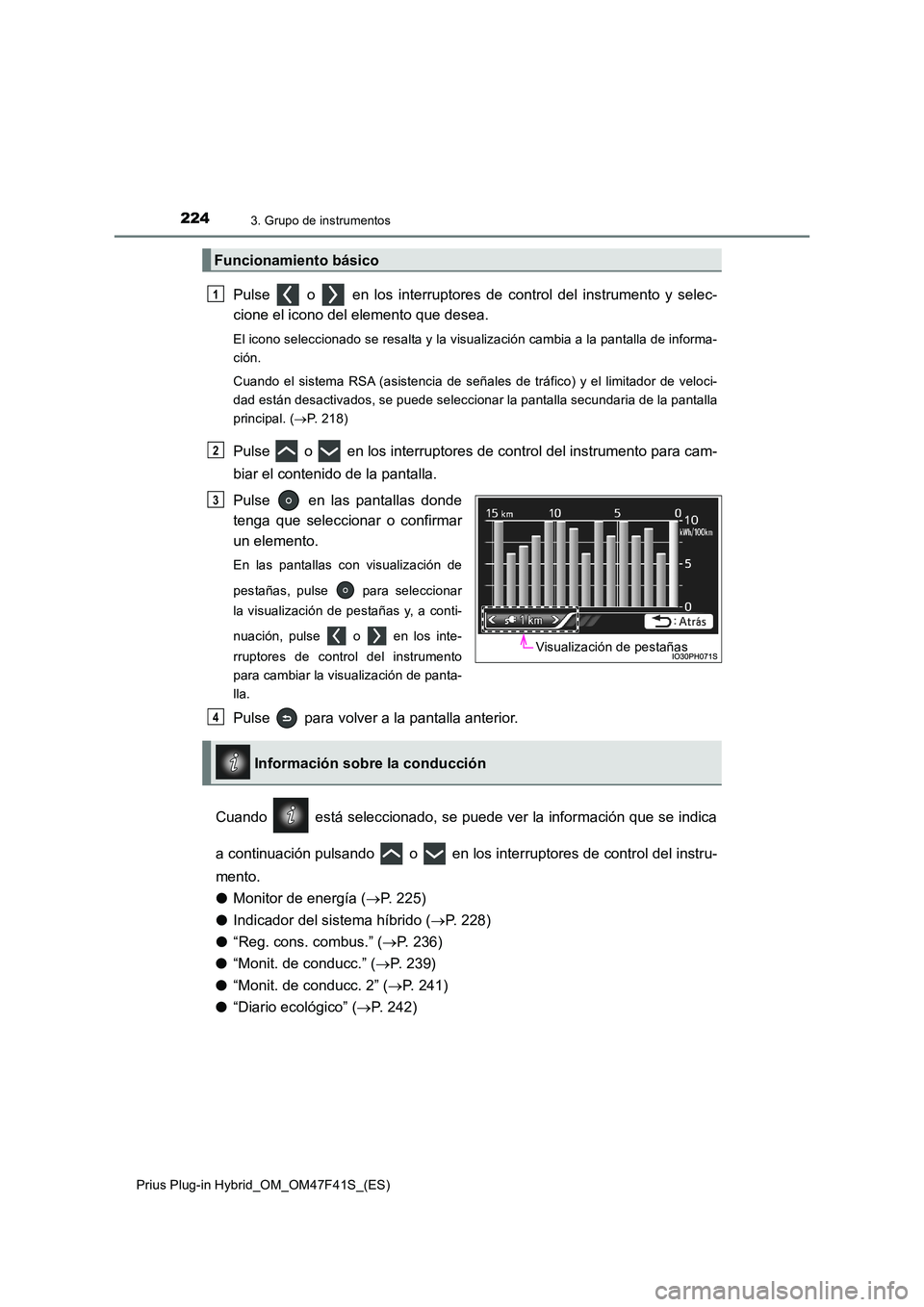

Pulse o en los interruptores de control del instrumento y selec-
cione el icono del elemento que desea.
El icono seleccionado se resalta y la visualización cambia a la pantalla de informa-
ción.
Cuando el sistema RSA (asistencia de señales de tráfico) y el limitador de veloci-
dad están desactivados, se puede seleccionar la pantalla secundaria de la pantalla
principal. ( P. 218)
Pulse o en los interruptores de control del instrumento para cam-
biar el contenido de la pantalla.
Pulse en las pantallas donde
tenga que seleccionar o confirmar
un elemento.
En las pantallas con visualización de
pestañas, pulse para seleccionar
la visualización de pestañas y, a conti-
nuación, pulse o en los inte-
rruptores de control del instrumento
para cambiar la visualización de panta-
lla.
Pulse para volver a la pantalla anterior.
Cuando está seleccionado, se puede ver la información que se indica
a continuación pulsando o en los interruptores de control del instru-
mento.
● Monitor de energía (P. 225)
● Indicador del sistema híbrido (P. 228)
● “Reg. cons. combus.” (P. 236)
● “Monit. de conducc.” (P. 239)
● “Monit. de conducc. 2” (P. 241)
● “Diario ecológico” (P. 242)
Funcionamiento básico
1
2
Visualización de pestañas
3
Información sobre la conducción
4

2253. Grupo de instrumentos
3
Grupo de instrumentos
Prius Plug-in Hybrid_OM_OM47F41S_(ES)

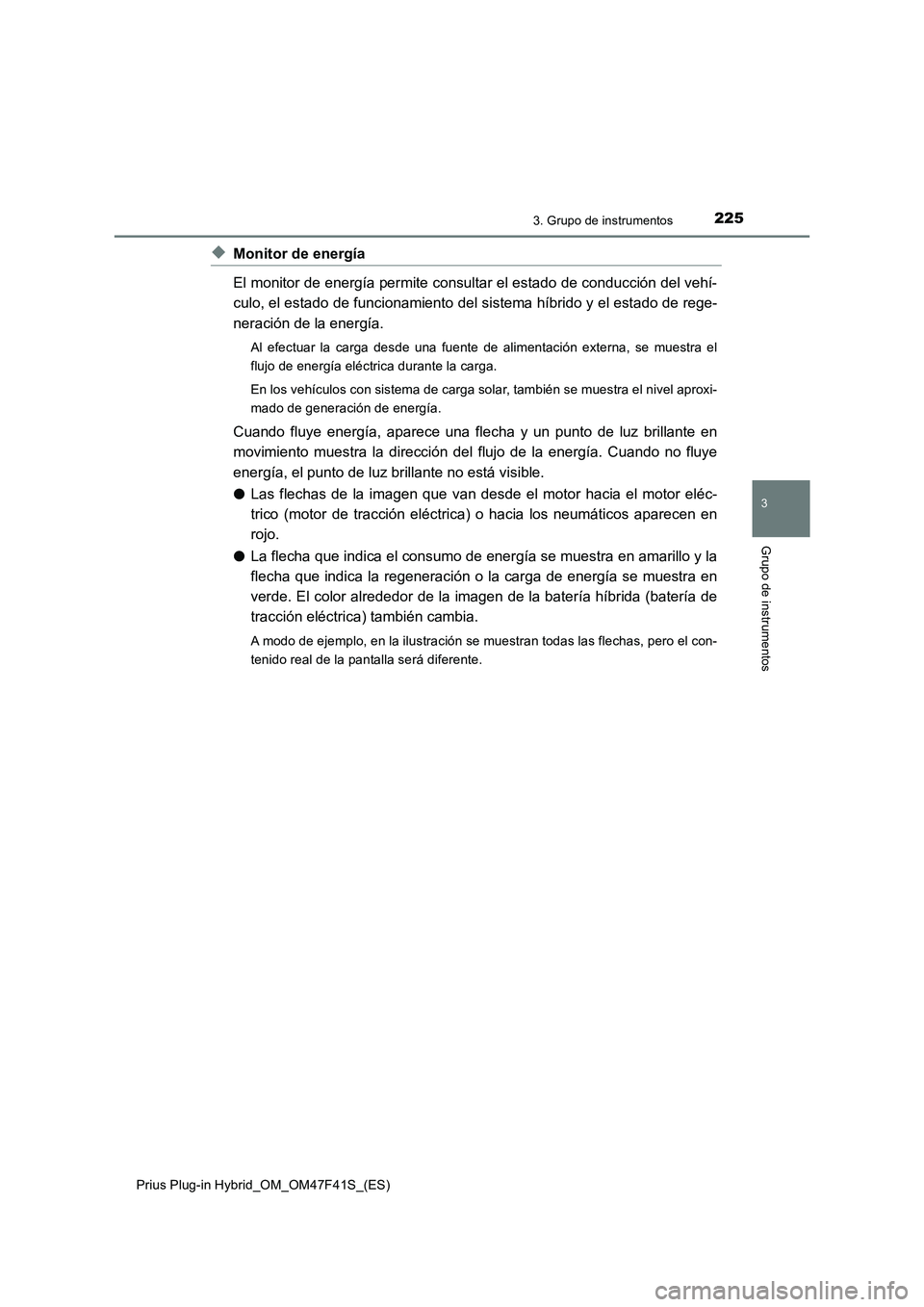

◆Monitor de energía
El monitor de energía permite consultar el estado de conducción del vehí-
culo, el estado de funcionamiento del sistema híbrido y el estado de rege-
neración de la energía.
Al efectuar la carga desde una fuente de alimentación externa, se muestra el
flujo de energía eléctrica durante la carga.
En los vehículos con sistema de carga solar, también se muestra el nivel aproxi-
mado de generación de energía.
Cuando fluye energía, aparece una flecha y un punto de luz brillante en
movimiento muestra la dirección del flujo de la energía. Cuando no fluye
energía, el punto de luz brillante no está visible.
●Las flechas de la imagen que van desde el motor hacia el motor eléc-
trico (motor de tracción eléctrica) o hacia los neumáticos aparecen en
rojo.
●La flecha que indica el consumo de energía se muestra en amarillo y la
flecha que indica la regeneración o la carga de energía se muestra en
verde. El color alrededor de la imagen de la batería híbrida (batería de
tracción eléctrica) también cambia.
A modo de ejemplo, en la ilustración se muestran todas las flechas, pero el con-
tenido real de la pantalla será diferente.

2263. Grupo de instrumentos

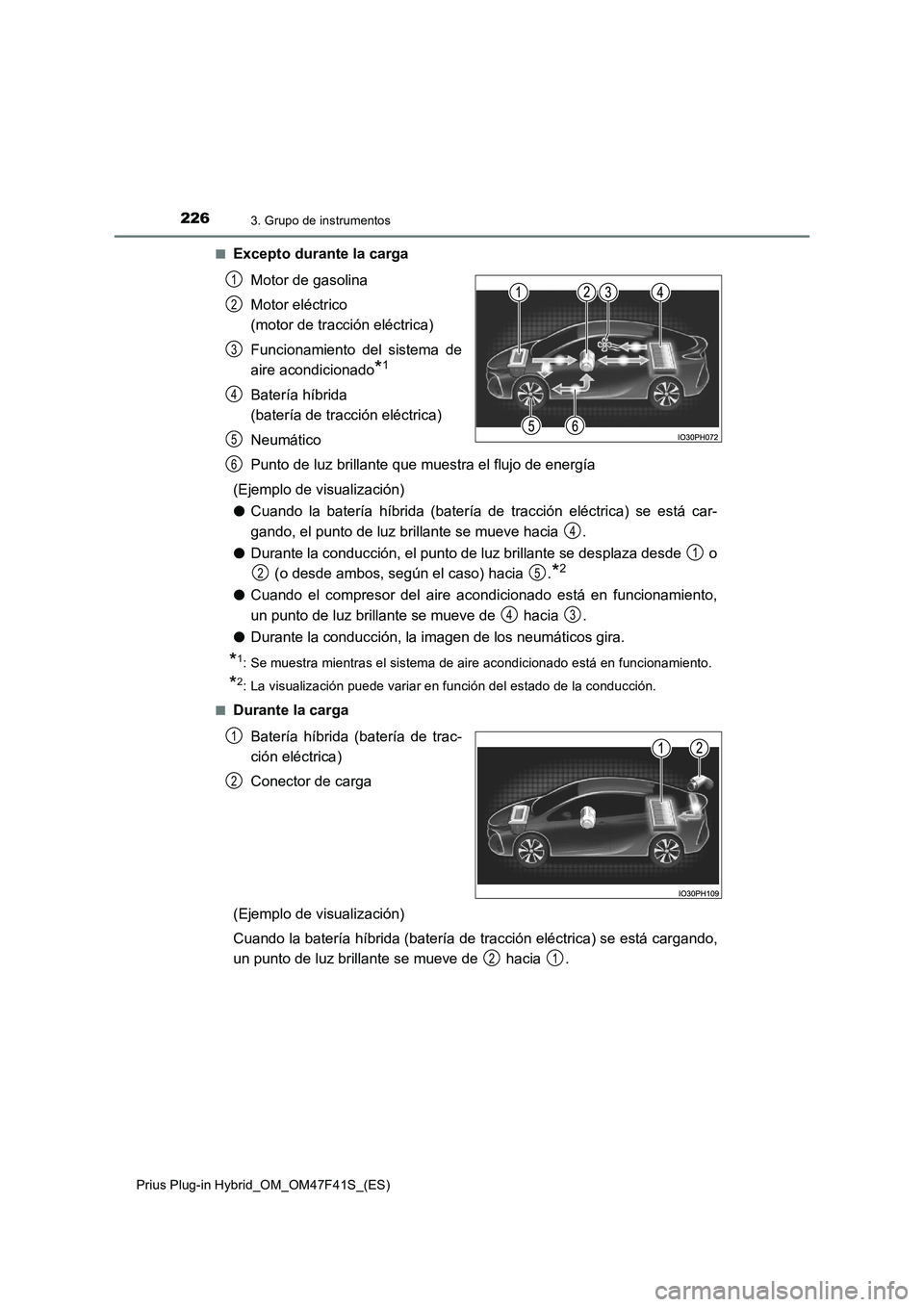

Prius Plug-in Hybrid_OM_OM47F41S_(ES)■
Excepto durante la carga
Motor de gasolina
Motor eléctrico
(motor de tracción eléctrica)
Funcionamiento del sistema de
aire acondicionado
*1
Batería híbrida
(batería de tracción eléctrica)
Neumático
Punto de luz brillante que muestra el flujo de energía
(Ejemplo de visualización)
●Cuando la batería híbrida (batería de tracción eléctrica) se está car-
gando, el punto de luz brillante se mueve hacia .
●Durante la conducción, el punto de luz brillante se desplaza desde o
(o desde ambos, según el caso) hacia .
*2
●Cuando el compresor del aire acondicionado está en funcionamiento,
un punto de luz brillante se mueve de hacia .
●Durante la conducción, la imagen de los neumáticos gira.
*1: Se muestra mientras el sistema de aire acondicionado está en funcionamiento.
*2: La visualización puede variar en función del estado de la conducción.
■
Durante la carga
Batería híbrida (batería de trac-
ción eléctrica)
Conector de carga
(Ejemplo de visualización)
Cuando la batería híbrida (batería de tracción eléctrica) se está cargando,
un punto de luz brillante se mueve de hacia .
1
2
3
4
5
6
4
1
25
43
1
2
21

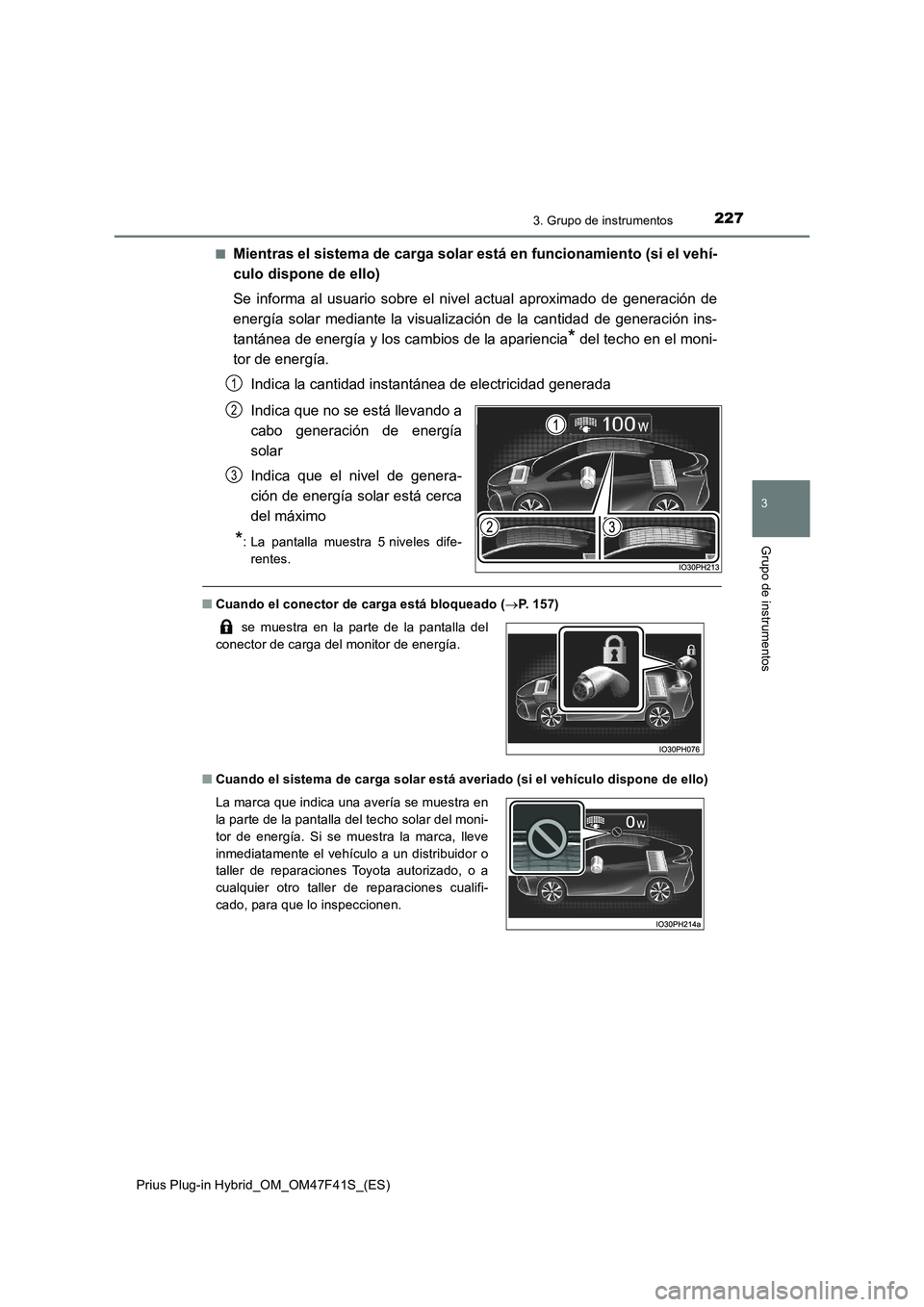

2273. Grupo de instrumentos
3
Grupo de instrumentos
Prius Plug-in Hybrid_OM_OM47F41S_(ES)■
Mientras el sistema de carga solar está en funcionamiento (si el vehí-
culo dispone de ello)
Se informa al usuario sobre el nivel actual aproximado de generación de
energía solar mediante la visualización de la cantidad de generación ins-
tantánea de energía y los cambios de la apariencia
* del techo en el moni-
tor de energía.
Indica la cantidad instantánea de electricidad generada
Indica que no se está llevando a
cabo generación de energía
solar
Indica que el nivel de genera-
ción de energía solar está cerca
del máximo
*: La pantalla muestra 5 niveles dife-
rentes.
■Cuando el conector de carga está bloqueado (P. 157)
■Cuando el sistema de carga solar está averiado (si el vehículo dispone de ello)
1
2
3
se muestra en la parte de la pantalla del
conector de carga del monitor de energía.
La marca que indica una avería se muestra en
la parte de la pantalla del techo solar del moni-
tor de energía. Si se muestra la marca, lleve
inmediatamente el vehículo a un distribuidor o
taller de reparaciones Toyota autorizado, o a
cualquier otro taller de reparaciones cualifi-
cado, para que lo inspeccionen.

2283. Grupo de instrumentos
Prius Plug-in Hybrid_OM_OM47F41S_(ES)
◆Indicador del sistema híbrido
La pantalla cambia conforme al accionamiento del pedal del acelerador y
muestra tanto el estado de conducción actual como el estado de regenera-
ción de energía.
El contenido de la pantalla del indicador del sistema híbrido es diferente en
modo EV y modo HV.
El indicador del sistema híbrido se puede mostrar en la pantalla secundaria de
la pantalla principal (P. 219) y en la pantalla virtual en el parabrisas (si el vehí-
culo dispone de ello) (P. 259).
■
Cómo interpretar la pantalla
En modo EV
Zona de carga
Indica que se está recuperando energía mediante la carga regenerativa.
Área de conducción EV
Indica que se conduce el vehículo utilizando únicamente el motor eléctrico
(motor de tracción eléctrica).
Zona de funcionamiento del motor de gasolina
Indica que el motor de gasolina se utiliza como fuente de potencia auxiliar.
Pantalla virtual en
el parabrisas
(si el vehículo
dispone de ello) Pantalla secundaria Pantalla de información
múltiple
1
2
3
