TOYOTA PRIUS PLUS 2016 Bruksanvisningar (in Swedish)

3016-3. Arbeten som du kan göra själv
OM47B24SE
6
Underhåll och skötsel
12-voltsbatteri
12-voltsbatteriet sitter på höger
sida i bagagerummet.Ta bort golvpanelens mittendel och högra sidodel. ( →Sid. 263)
Ta bort förvaringsfacket i mitten. ( →Sid. 378)
Ta bort det högra förvarings-
facket.
Kontrollera att 12-voltsbatteriets poler inte är korroderade, att inga
anslutningar sitter löst eller är sp ruckna samt att fästbygeln håller fast
batteriet.
Poler
Fästbygel
Plats
Ta bort underhållshöljet t ill 12-voltsbatteriet
1
2
3
Exteriör
1
2
OM47B24SE.book Page 301 Friday, June 10, 2016 4:36 PM

3026-3. Arbeten som du kan göra själv
OM47B24SE

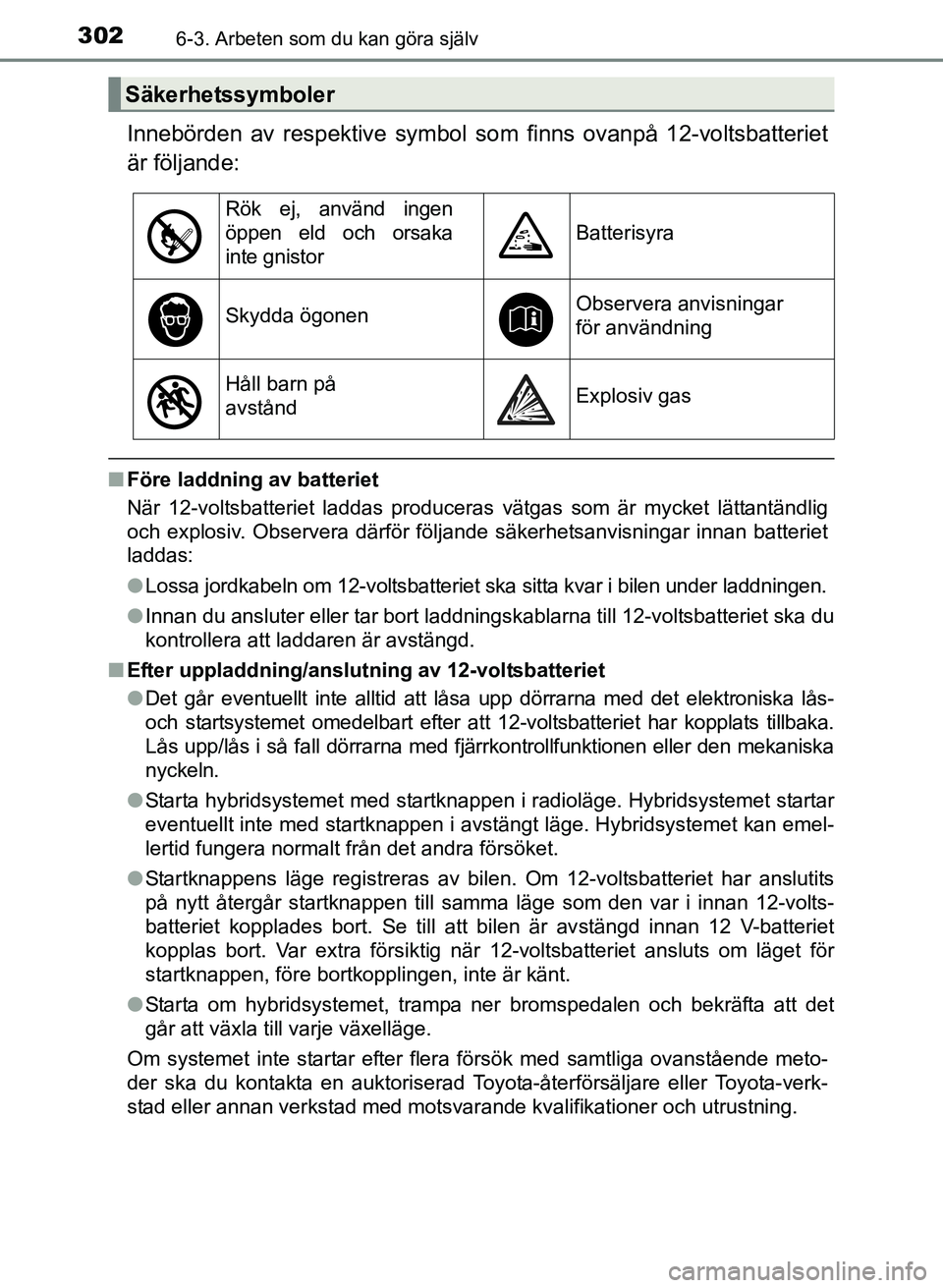

Innebörden av respektive symbol som finns ovanpå 12-voltsbatteriet
är följande:
■ Före laddning av batteriet
När 12-voltsbatteriet laddas produceras vätgas som är mycket lättantändlig
och explosiv. Observera därför följande säkerhetsanvisningar innan batteriet
laddas:
●Lossa jordkabeln om 12-voltsbatteriet ska sitta kvar i bilen under laddningen.
● Innan du ansluter eller tar bort laddningskablarna till 12-voltsbatteriet ska du
kontrollera att laddaren är avstängd.
■ Efter uppladdning/anslutning av 12-voltsbatteriet
●Det går eventuellt inte alltid att låsa upp dörrarna med det elektroniska lås-
och startsystemet omedelbart efter att 12-voltsbatteriet har kopplats tillbaka.
Lås upp/lås i så fall dörrarna med fjärrkontrollfunktionen eller den mekaniska
nyckeln.
● Starta hybridsystemet med startknappen i radioläge. Hybridsystemet startar
eventuellt inte med startknappen i avstängt läge. Hybridsystemet kan emel-
lertid fungera normalt från det andra försöket.
● Startknappens läge registreras av bilen. Om 12-voltsbatteriet har anslutits
på nytt återgår startknappen till samma läge som den var i innan 12-volts-
batteriet kopplades bort. Se till att bilen är avstängd innan 12 V-batteriet
kopplas bort. Var extra försiktig när 12-voltsbatteriet ansluts om läget för
startknappen, före bortkopplingen, inte är känt.
● Starta om hybridsystemet, trampa ner bromspedalen och bekräfta att det
går att växla till varje växelläge.
Om systemet inte startar efter flera försök med samtliga ovanstående meto-
der ska du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad eller annan verkstad med motsvarande kvalifikationer och utrustning.
Säkerhetssymboler
Rök ej, använd ingen
öppen eld och orsaka
inte gnistor
Batterisyra
Skydda ögonenObservera anvisningar
för användning
Håll barn på
avståndExplosiv gas
OM47B24SE.book Page 302 Friday, June 10, 2016 4:36 PM

3036-3. Arbeten som du kan göra själv
OM47B24SE
6
Underhåll och skötsel

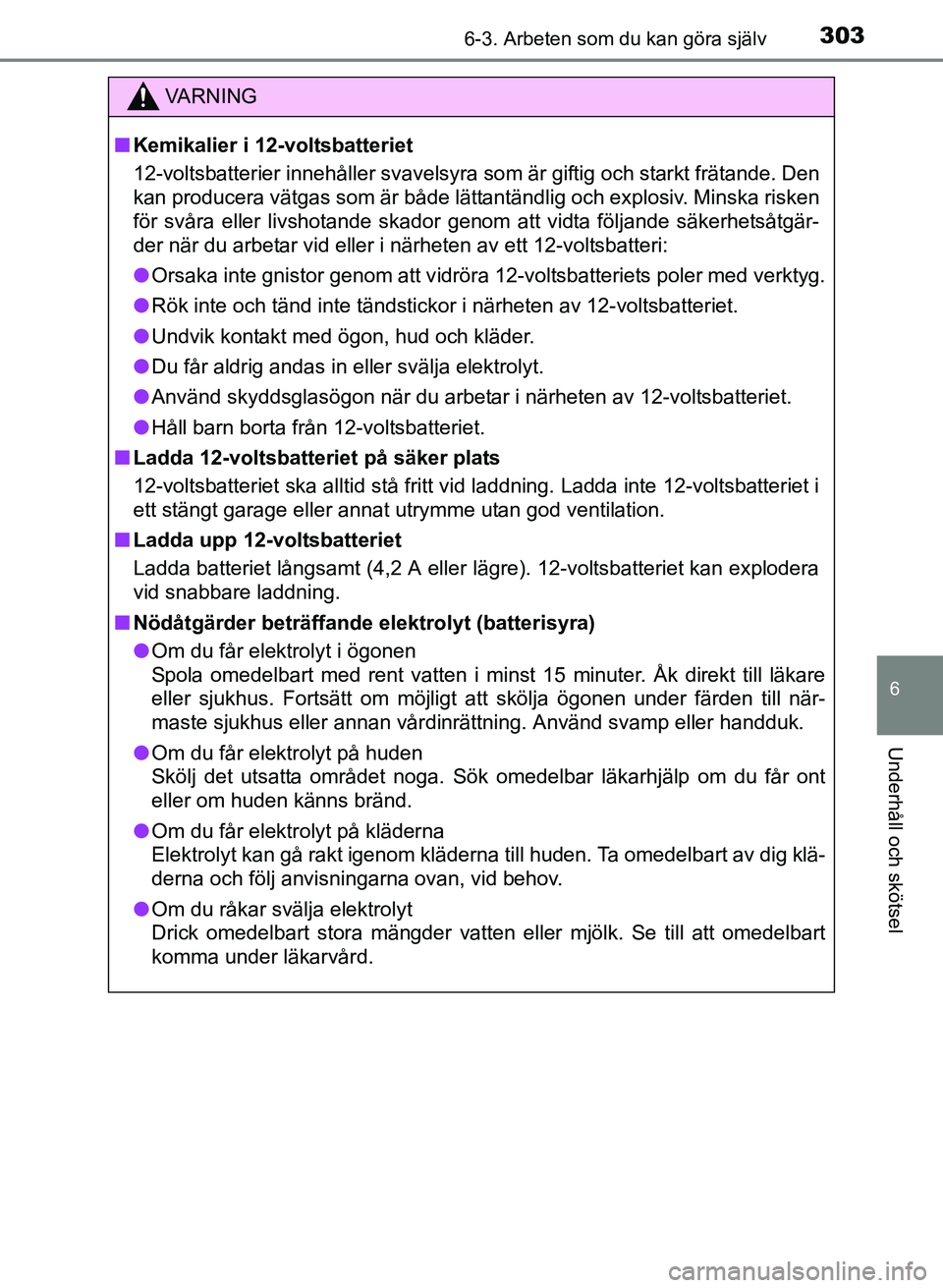

VA R N I N G
■Kemikalier i 12-voltsbatteriet
12-voltsbatterier innehåller svavelsyra so m är giftig och starkt frätande. Den
kan producera vätgas som är både lättantändlig och explosiv. Minska risken
för svåra eller livshotande skador genom att vidta följande säkerhetsåtgär-
der när du arbetar vid eller i närheten av ett 12-voltsbatteri:
● Orsaka inte gnistor genom att vidröra 12-voltsbatteriets poler med verktyg.
● Rök inte och tänd inte tändstickor i närheten av 12-voltsbatteriet.
● Undvik kontakt med ögon, hud och kläder.
● Du får aldrig andas in eller svälja elektrolyt.
● Använd skyddsglasögon när du arbetar i närheten av 12-voltsbatteriet.
● Håll barn borta från 12-voltsbatteriet.
■ Ladda 12-voltsbatteriet på säker plats
12-voltsbatteriet ska alltid stå fritt vid laddning. Ladda inte 12-voltsbatteriet i
ett stängt garage eller annat utrymme utan god ventilation.
■ Ladda upp 12-voltsbatteriet
Ladda batteriet långsamt (4,2 A eller lägre). 12-voltsbatteriet kan explodera
vid snabbare laddning.
■ Nödåtgärder beträffande elektrolyt (batterisyra)
● Om du får elektrolyt i ögonen
Spola omedelbart med rent vatten i minst 15 minuter. Åk direkt till läkare
eller sjukhus. Fortsätt om möjligt att skölja ögonen under färden till när-
maste sjukhus eller annan vårdinrättning. Använd svamp eller handduk.
● Om du får elektrolyt på huden
Skölj det utsatta området noga. Sök omedelbar läkarhjälp om du får ont
eller om huden känns bränd.
● Om du får elektrolyt på kläderna
Elektrolyt kan gå rakt igenom kläderna till huden. Ta omedelbart av dig klä-
derna och följ anvisningarna ovan, vid behov.
● Om du råkar svälja elektrolyt
Drick omedelbart stora mängder vatten eller mjölk. Se till att omedelbart
komma under läkarvård.
OM47B24SE.book Page 303 Friday, June 10, 2016 4:36 PM

3046-3. Arbeten som du kan göra själv
OM47B24SE

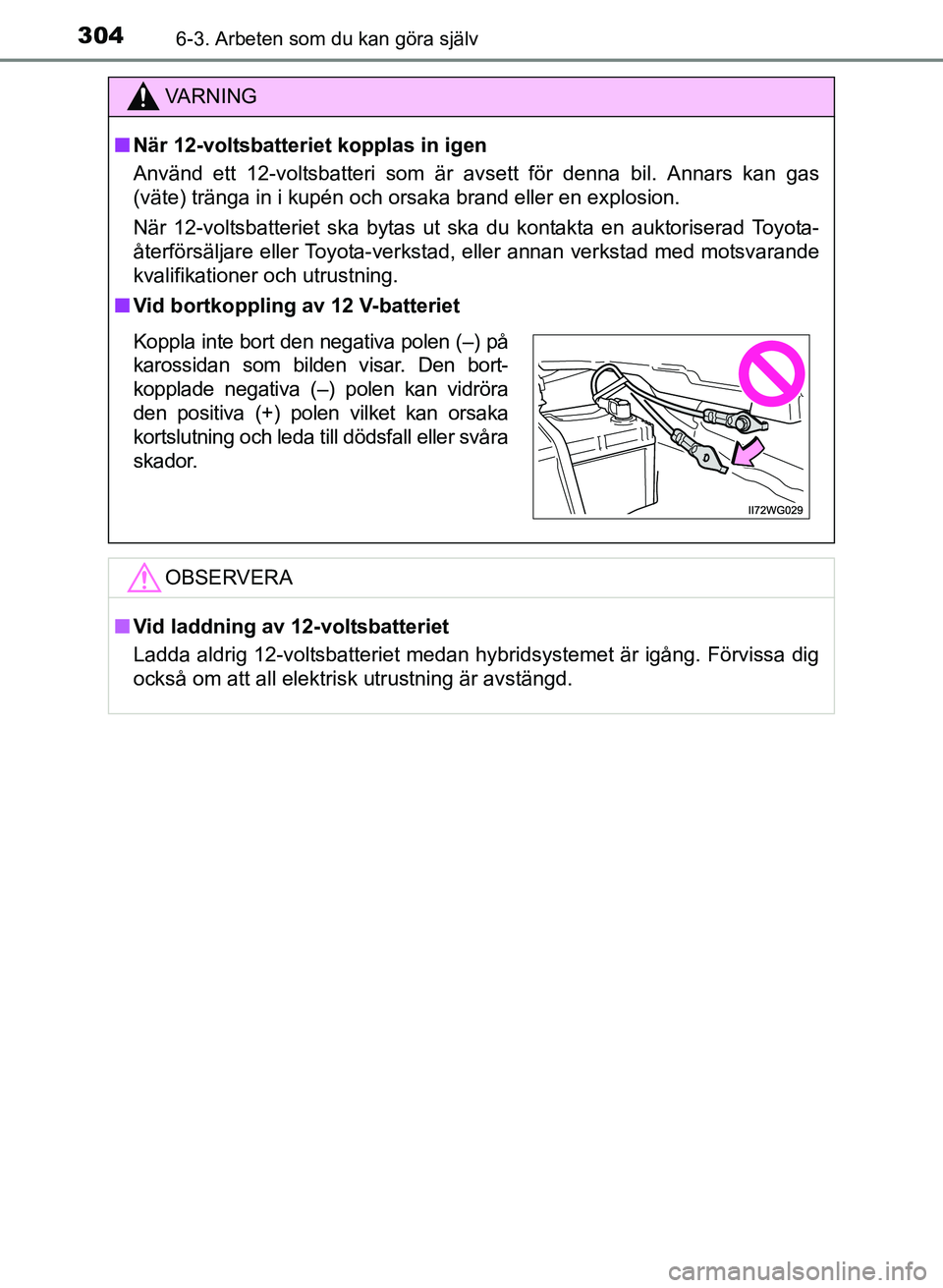

VA R N I N G
■När 12-voltsbatteriet kopplas in igen
Använd ett 12-voltsbatteri som är avsett för denna bil. Annars kan gas
(väte) tränga in i kupén och orsaka brand eller en explosion.
När 12-voltsbatteriet ska bytas ut ska du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning.
■ Vid bortkoppling av 12 V-batteriet
OBSERVERA
■Vid laddning av 12-voltsbatteriet
Ladda aldrig 12-voltsbatteriet medan hybridsystemet är igång. Förvissa dig
också om att all elektrisk utrustning är avstängd.
Koppla inte bort den negativa polen (–) på
karossidan som bilden visar. Den bort-
kopplade negativa (–) polen kan vidröra
den positiva (+) polen vilket kan orsaka
kortslutning och leda till dödsfall eller svåra
skador.
OM47B24SE.book Page 304 Friday, June 10, 2016 4:36 PM

3056-3. Arbeten som du kan göra själv
OM47B24SE
6
Underhåll och skötsel

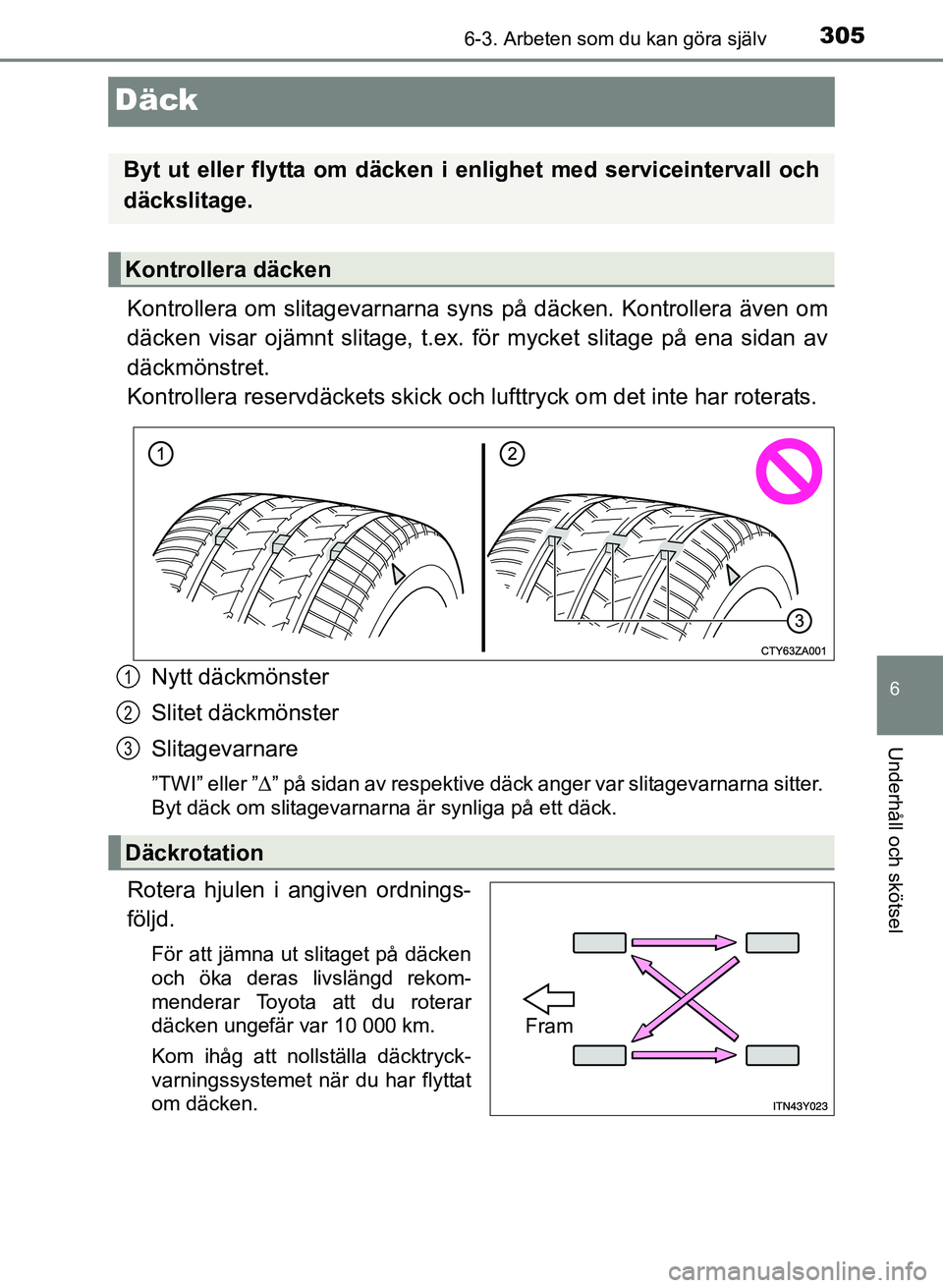

Däck
Kontrollera om slitagevarnarna syns på däcken. Kontrollera även om
däcken visar ojämnt slitage, t.ex. för mycket slitage på ena sidan av
däckmönstret.
Kontrollera reservdäckets skick och lufttryck om det inte har roterats.
Nytt däckmönster
Slitet däckmönster
Slitagevarnare
”TWI” eller ”Δ” på sidan av respektive däck anger var slitagevarnarna sitter.
Byt däck om slitagevarnarna är synliga på ett däck.
Rotera hjulen i angiven ordnings-
följd.
För att jämna ut slitaget på däcken
och öka deras livslängd rekom-
menderar Toyota att du roterar
däcken ungefär var 10 000 km.
Kom ihåg att nollställa däcktryck-
varningssystemet när du har flyttat
om däcken.
Byt ut eller flytta om däcken i enlighet med serviceintervall och
däckslitage.
Kontrollera däcken
1
2
3
Däckrotation
Fram
OM47B24SE.book Page 305 Friday, June 10, 2016 4:36 PM

3066-3. Arbeten som du kan göra själv
OM47B24SE

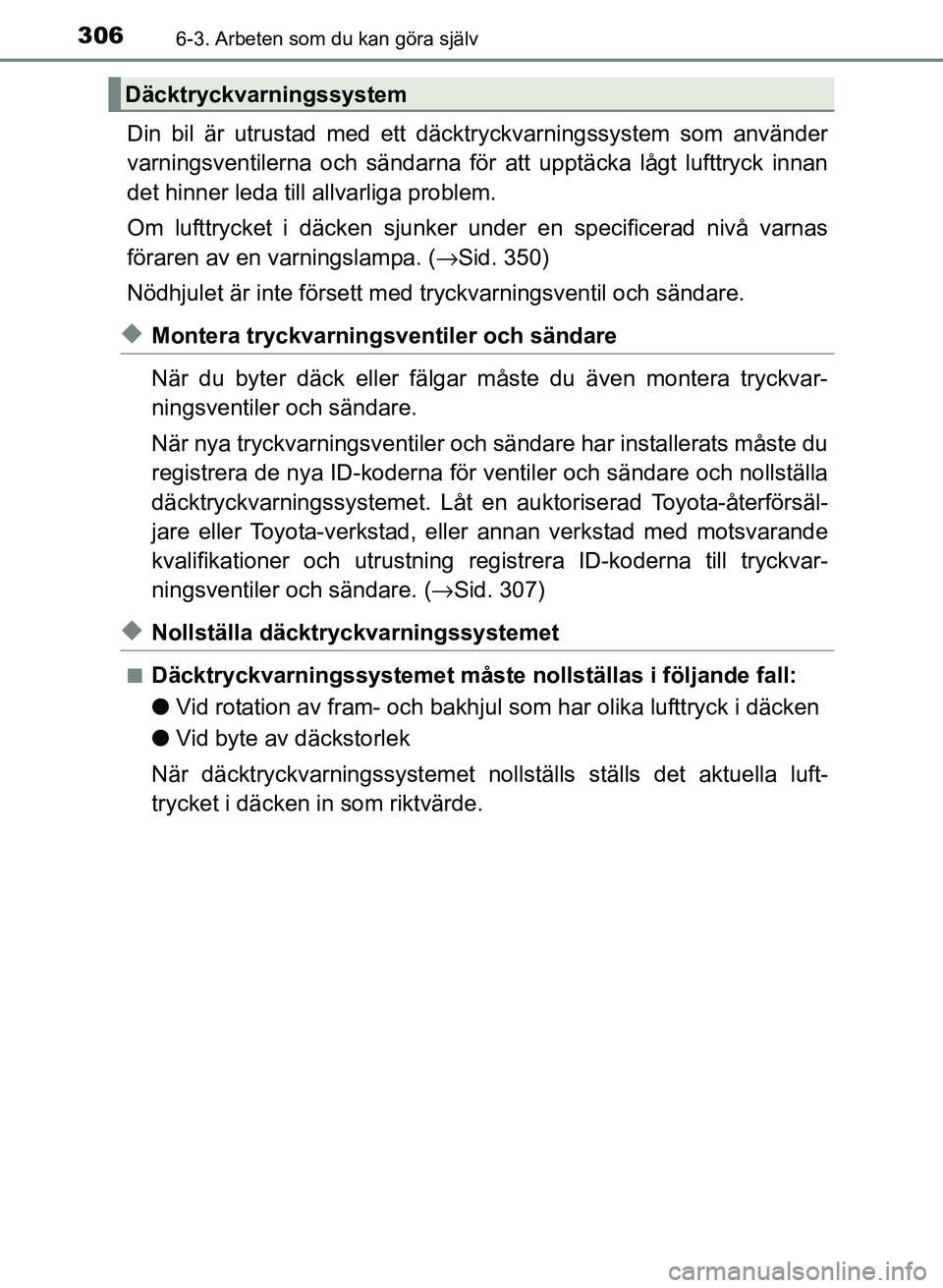

Din bil är utrustad med ett däcktryckvarningssystem som använder
varningsventilerna och sändarna för att upptäcka lågt lufttryck innan
det hinner leda till allvarliga problem.
Om lufttrycket i däcken sjunker under en specificerad nivå varnas
föraren av en varningslampa. (→Sid. 350)
Nödhjulet är inte försett med tryckvarningsventil och sändare.
◆Montera tryckvarningsventiler och sändare
När du byter däck eller fälgar måste du även montera tryckvar-
ningsventiler och sändare.
När nya tryckvarningsventiler och sändare har installerats måste du
registrera de nya ID-koderna för ventiler och sändare och nollställa
däcktryckvarningssystemet. Låt en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning regi strera ID-koderna till tryckvar-
ningsventiler och sändare. ( →Sid. 307)
◆Nollställa däcktryckvarningssystemet
■Däcktryckvarningssystemet måste nollställas i följande fall:
● Vid rotation av fram- och bakhjul som har olika lufttryck i däcken
● Vid byte av däckstorlek
När däcktryckvarningssyst emet nollställs ställs det aktuella luft-
trycket i däcken in som riktvärde.
Däcktryckvarningssystem
OM47B24SE.book Page 306 Friday, June 10, 2016 4:36 PM

3076-3. Arbeten som du kan göra själv
OM47B24SE
6
Underhåll och skötsel

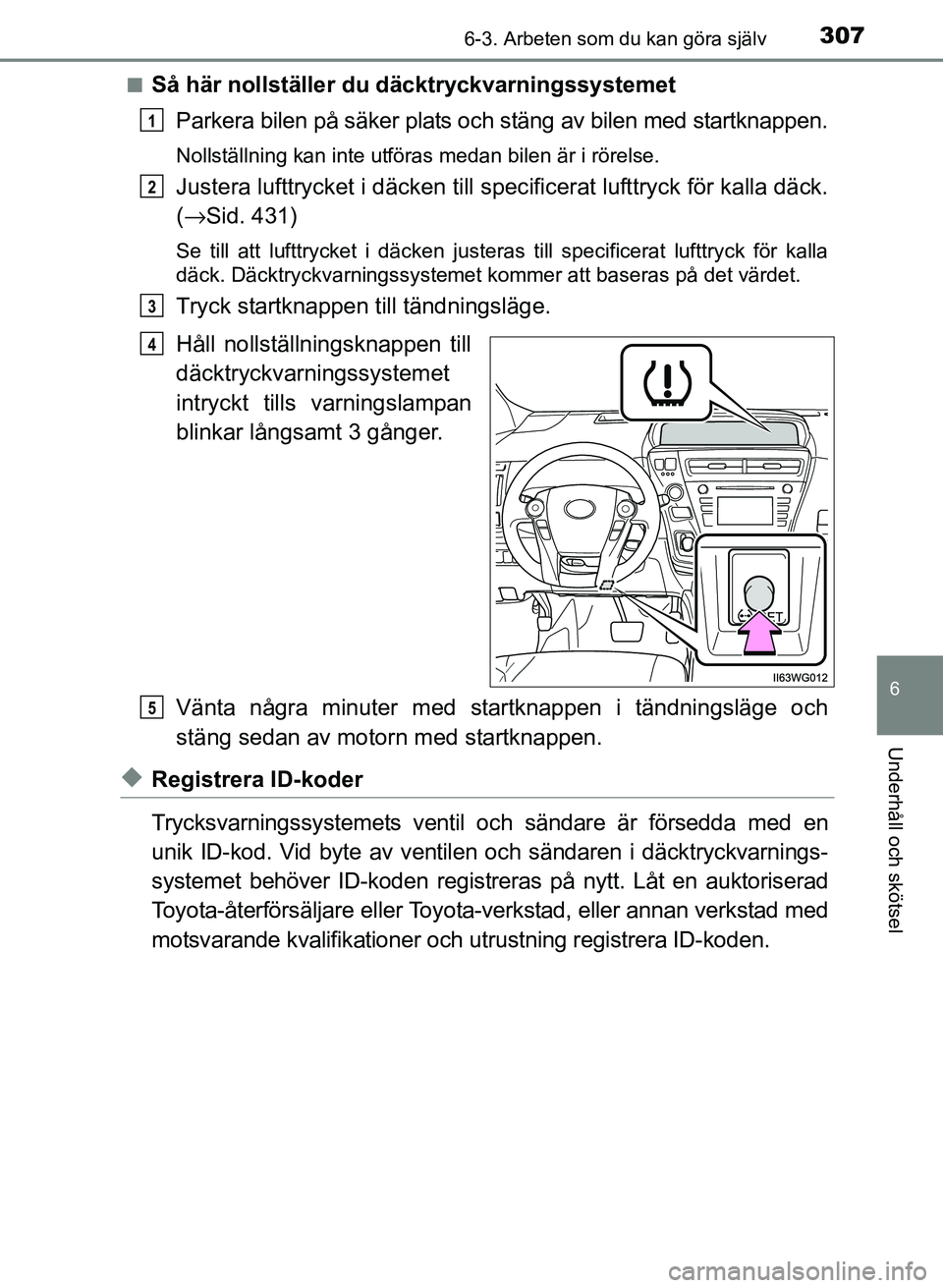

■Så här nollställer du däcktryckvarningssystemetParkera bilen på säker plats och stäng av bilen med startknappen.
Nollställning kan inte utföras medan bilen är i rörelse.
Justera lufttrycket i däcken till spec ificerat lufttryck för kalla däck.
( → Sid. 431)
Se till att lufttrycket i däcken justeras till specificerat lufttryck för kalla
däck. Däcktryckvarningssystemet kommer att baseras på det värdet.
Tryck startknappen till tändningsläge.
Håll nollställningsknappen till
däcktryckvarningssystemet
intryckt tills varningslampan
blinkar långsamt 3 gånger.
Vänta några minuter med startknappen i tändningsläge och
stäng sedan av motorn med startknappen.
◆Registrera ID-koder
Trycksvarningssystemets ventil oc h sändare är försedda med en
unik ID-kod. Vid byte av ventilen och sändaren i däcktryckvarnings-
systemet behöver ID-koden registreras på nytt. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning registrera ID-koden.
1
2
3
4
5
OM47B24SE.book Page 307 Friday, June 10, 2016 4:36 PM

3086-3. Arbeten som du kan göra själv
OM47B24SE
■När däcken ska bytas
Däcken bör bytas om:
●Slitagevarnarna är synliga på ett däck.
● Det finns skåror, sprickor eller andra skador i däcken så djupa att kordväven
syns eller om det finns utbuktningar som tyder på inre skador.
● Däck som ofta blir punkterade eller inte går att reparera på grund av ska-
dans storlek eller läge.
Om du är tveksam ska du kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och
utrustning som kan ge dig råd.
■ Byta däck och fälgar
Om ID-koden på tryckvarningsventilen och sändaren inte är registrerad kom-
mer däcktryckvarningssystemet inte att fungera ordentligt. När du har kört
i ca 10 minuter tänds varningslampan i däcktryckvarningssystemet efter att
ha blinkat i en minut som indikation på en funktionsstörning i systemet.
■ Däckets livslängd
Alla däck som är äldre än 6 år måste kontrolleras av en fackman, även om de
inte har använts eller verkar oskadade.
■ Rutinkontroll av lufttryck i däcken
Däcktryckvarningssystemet utgör ingen ersättning för rutinkontroller av luft-
trycket i däcken. Gör kontrollen av lufttryck i däcken till en del av din dagliga
rutin för att kontrollera bilen.
■ Om vinterdäckens mönsterdjup slits ned under 4 mm
Sådana däck gör ingen nytta i snö.
OM47B24SE.book Page 308 Friday, June 10, 2016 4:36 PM

3096-3. Arbeten som du kan göra själv
OM47B24SE
6
Underhåll och skötsel
■Situationer när däcktryckvarningssystemet eventuellt inte fungerar korrekt
● I följande fall fungerar däcktryckvarningssystemet eventuellt inte\
korrekt.
• Om andra fälgar än originalfälgar från Toyota används.
• Om ett däck har bytts fungerar systemet eventuellt inte korrekt på grund
av ersättningsdäckets struktur.
• Ett däck har ersatts med ett däck som inte har specificerad storlek.
• Snökedjor, etc., har monterats.
• Ett däck av typ Run-flat har monterats.
• Om en fönsterbeläggning monteras som påverkar radiovågorna.
• Om bilen är täckt av snö eller is, speciellt runt hjul eller hjulhus.
• Om lufttrycket i däcken är mycket högre än specificerad nivå.
• Om hjul som inte är försedda med varningsventiler och sändare används.
• Om ID-koden på tryckvarningsventilerna och sändarna inte är regist\
rerad i varningsdatorn för lågt däcktryck.
● Prestandan kan påverkas i följande situationer.
• Nära en TV-mast, kraftstation, bensinstation, radiostation, stor reklamskylt,
flygplats eller annan anläggning som genererar starka radiovågor eller
elektriskt brus
• Om du bär på en bärbar radio, mobiltelefon, sladdlös telefon eller annan trådlös kommunikationsapparat
● Om bilen är parkerad kan tiden tills varningen startar eller stängs av förlängas.
● Om lufttrycket i däcken sjunker snabbt, t.ex. om ett däck har exploderat
kommer varningen eventuellt inte att fungera.
OM47B24SE.book Page 309 Friday, June 10, 2016 4:36 PM

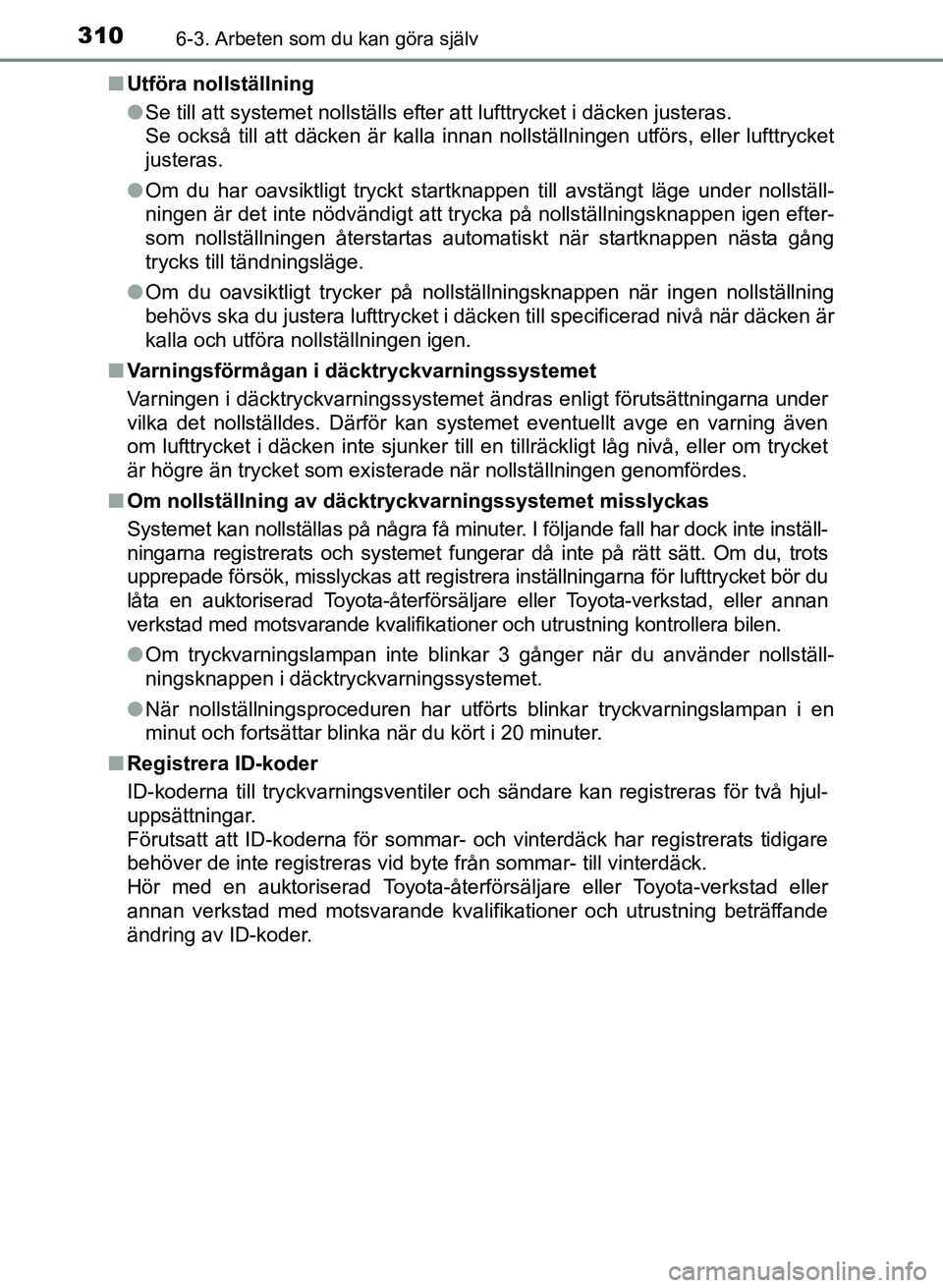

3106-3. Arbeten som du kan göra själv
OM47B24SE■
Utföra nollställning
●Se till att systemet nollställs efter att lufttrycket i däcken justeras.
Se också till att däcken är kalla innan nollställningen utförs, eller lufttrycket
justeras.
● Om du har oavsiktligt tryckt startknappen till avstängt läge under nollställ-
ningen är det inte nödvändigt att trycka på nollställningsknappen igen efter-
som nollställningen återstartas automatiskt när startknappen nästa gång
trycks till tändningsläge.
● Om du oavsiktligt trycker på nollställningsknappen när ingen nollställning
behövs ska du justera lufttrycket i däcken till specificerad nivå när däcken är
kalla och utföra nollställningen igen.
■ Varningsförmågan i däcktryckvarningssystemet
Varningen i däcktryckvarningssystemet ändras enligt förutsättningarna under
vilka det nollställdes. Därför kan systemet eventuellt avge en varning även
om lufttrycket i däcken inte sjunker till en tillräckligt låg nivå, eller om trycket
är högre än trycket som existerade när nollställningen genomfördes.
■ Om nollställning av däcktryckvarningssystemet misslyckas
Systemet kan nollställas på några få minute r. I följande fall har dock inte inställ-
ningarna registrerats och systemet fungerar då inte på rätt sätt. Om du, trots
upprepade försök, misslyckas att registrera inställningarna för lufttrycket bör du
låta en auktoriserad Toyota-återförsäljare eller Toyo ta-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning kontrollera bilen.
● Om tryckvarningslampan inte blinkar 3 gånger när du använder nollställ-
ningsknappen i däcktryckvarningssystemet.
● När nollställningsproceduren har utförts blinkar tryckvarningslampan i en
minut och fortsättar blinka när du kört i 20 minuter.
■ Registrera ID-koder
ID-koderna till tryckvarningsventiler och sändare kan registreras för två hjul-
uppsättningar.
Förutsatt att ID-koderna för sommar- och vinterdäck har registrerats tidigare
behöver de inte registreras vid by te från sommar- till vinterdäck.
Hör med en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning beträffande
ändring av ID-koder.
OM47B24SE.book Page 310 Friday, June 10, 2016 4:36 PM
