2916-3. Arbeten som du kan göra själv
OM47B24SE
6
Underhåll och skötsel
Motorrum
■12-voltsbatteri
→Sid. 301
Behållare för kylarvätska
(→ Sid. 297)
Mätsticka för motorolja (→ Sid. 293)
Lock till påfyllningshål
för motorolja ( →Sid. 295)
Behållare till drivenhetens
kylvätska ( →Sid. 297) Säkringsbox (
→Sid. 323)
Kylare (→ Sid. 298)
Kondensor ( →Sid. 298)
Eldrivna kylfläktar
Behållare för spolarvätska (→ Sid. 299)1
2
3
4
5
6
7
8
9
OM47B24SE.book Page 291 Friday, June 10, 2016 4:36 PM

2926-3. Arbeten som du kan göra själv
OM47B24SE■
Demontering av motorkåpan
■Montera plastnitarna
Tryck den mellersta delen
uppåt
För in
Tryck
Motorrumskåpa
1
2
3
OBSERVERA
■När du har installerat en motorrumskåpa i motorrummet
Kontrollera att kåpan sitter stadigt på plats i ursprungsläget.
OM47B24SE.book Page 292 Friday, June 10, 2016 4:36 PM

2936-3. Arbeten som du kan göra själv
OM47B24SE
6
Underhåll och skötsel
Stäng av motorn när den har normal arbetstemperatur. Kontrollera
oljenivån i motorn med mätstickan.
■Kontroll av motoroljenivånParkera bilen på plan mark. När motorn har värmts upp och
hybridsystemet därefter stängts av , vänta i minst 5 minuter så att
all olja hinner rinna längst ner i motorn.
Håll en trasa under och dra
ut mätstickan.
Torka av mätstickan.
Platt mätsticka: Sätt tillbaka mätstickan så långt det går.
Alternativ mätsticka: Sätt till-
baka mätstickan helt så att de
utskjutande delarna ( på
bilden) är riktade mot motorn.
Motorolja
1
2
3
4
1
OM47B24SE.book Page 293 Friday, June 10, 2016 4:36 PM

2946-3. Arbeten som du kan göra själv
OM47B24SE

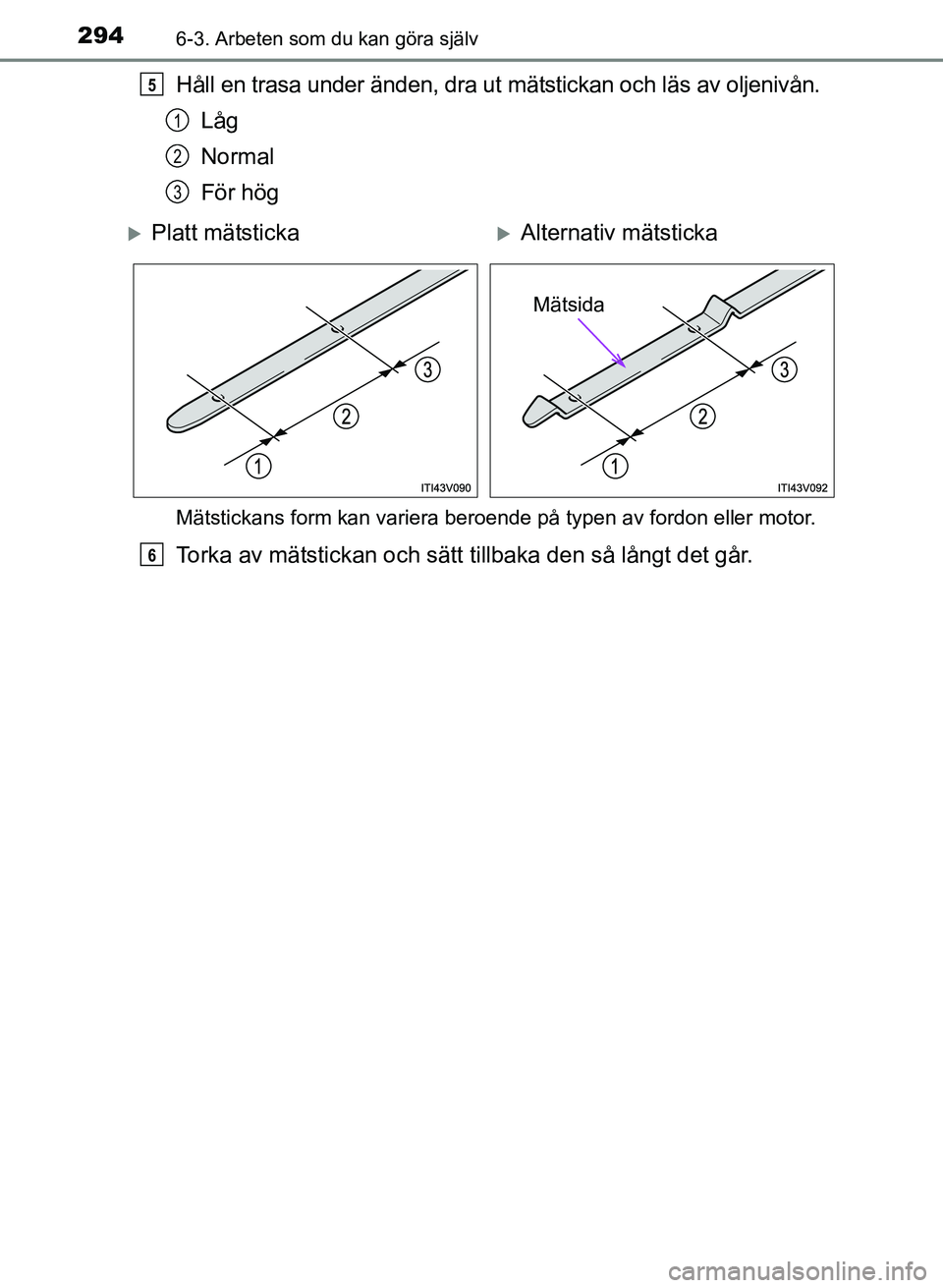

Håll en trasa under änden, dra ut mätstickan och läs av oljenivån.Låg
Normal
För hög
Mätstickans form kan variera beroende på typen av fordon eller motor.
Torka av mätstickan och sätt tillbaka den så långt det går.
5
1
2
3
XPlatt mätstickaXAlternativ mätsticka
Mätsida
6
OM47B24SE.book Page 294 Friday, June 10, 2016 4:36 PM

2956-3. Arbeten som du kan göra själv
OM47B24SE
6
Underhåll och skötsel
■Fylla på motorolja
Om oljenivån ligger under eller
endast obetydligt över lågnivå-
markeringen ska du fylla på olja
av samma typ som redan finns i
motorn.
Kontrollera oljetypen och förbered det du behöver för att fylla på
motorolja.Vrid locket försiktigt moturs när du ska ta bort det.
Fyll på oljan långsamt och läs av mätstickan.
Vrid locket försiktigt medurs när du sätter tillbaka det.
■Motorns oljeförbrukning
En viss mängd motorolja förbrukas under körning. I följande situationer kan
oljeförbrukningen öka och motoroljan kan behöva fyllas på mellan schema-
lagda oljebyten.
●När motorn är ny, t.ex. omedelbart efter att bilen köpts eller efter byte av motor
● Om olja med låg kvalitet eller olja med felaktig viskositet används
● Vid körning med högt varvtal eller med tung last, eller vid körning med upp-
repade accelerationer eller inbromsningar
● Om bilen får gå på tomgång länge eller om du ofta kör i tät trafik
Va l a v m o t o r o l j a→Sid. 425
Oljevolym (Låg → Full)1,5 liter
ArtiklarRen tratt
1
2
3
OM47B24SE.book Page 295 Friday, June 10, 2016 4:36 PM

2966-3. Arbeten som du kan göra själv
OM47B24SE
VA R N I N G
■Hantering av gammal motorolja
● Använd motorolja innehåller skadliga föroreningar som kan orsaka hud-
sjukdomar som inflammation och hudcancer. Utsätt dig därför inte för lång-
varig kontakt med använd olja. Tvätta omsorgsfullt bort använd motorolja
från huden med tvål och vatten.
● Gör dig av med gammal motorolja och gamla oljefilter på det sätt som före-
skrivs av myndigheterna, vanligen kommunens miljökontor eller motsva-
rande. Häll aldrig ut motorolja och oljefilter i handfat, vask, avloppsbrunn
eller direkt på marken. Kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och
utrustning eller en bensinstation och fråga var du kan lämna oljan för åter-
vinning eller destruktion.
● Förvara inte gammal motorolja så att barn kan få tag på den.
OBSERVERA
■Undvika allvarliga skador på motorn
Kontrollera oljenivån regelbundet.
■ Vid byte av motorolja
● Var försiktig så att du inte spiller motorolja på bilen.
● Fyll inte på för mycket olja eftersom det kan medföra skador på motorn.
● Kontrollera oljenivån med en mätsticka varje gång du fyller på olja.
● Se till att locket till oljepåfyllningen är ordentligt åtdraget.
OM47B24SE.book Page 296 Friday, June 10, 2016 4:36 PM

2976-3. Arbeten som du kan göra själv
OM47B24SE
6
Underhåll och skötsel

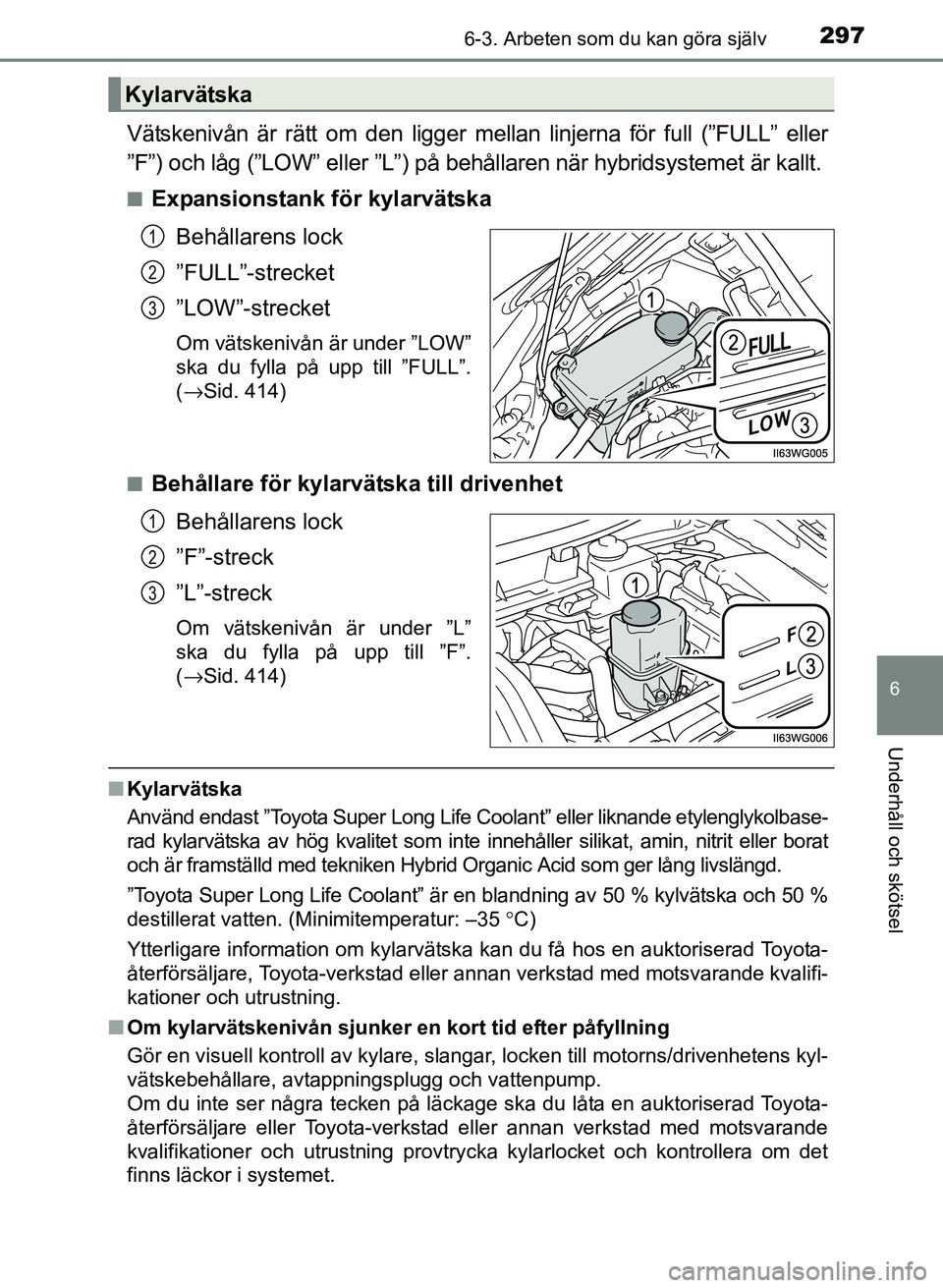

Vätskenivån är rätt om den ligger mellan linjerna för full (”FULL” eller
”F”) och låg (”LOW” eller ”L”) på behållaren när hybridsystemet är kallt.
■Expansionstank för kylarvätska
Behållarens lock
”FULL”-strecket
”LOW”-strecket
Om vätskenivån är under ”LOW”
ska du fylla på upp till ”FULL”.
(→Sid. 414)
■
Behållare för kylarvätska till drivenhet Behållarens lock
”F”-streck
”L”-streck
Om vätskenivån är under ”L”
ska du fylla på upp till ”F”.
(→Sid. 414)
■ Kylarvätska
Använd endast ”Toyota Super Long Life Coolant” eller liknande etylenglykolbase-
rad kylarvätska av hög kvalitet som inte innehåller silikat, amin, nitrit eller borat
och är framställd med tekniken Hybrid Organic Acid som ger lång livslängd.
”Toyota Super Long Life Coolant” är en blandning av 50 % kylvätska och 50 %
destillerat vatten. (Minimitemperatur: –35 °C)
Ytterligare information om kylarvätska kan du få hos en auktoriserad Toyota-
återförsäljare, Toyota-verkstad eller annan verkstad med motsvarande kvalifi-
kationer och utrustning.
■ Om kylarvätskenivån sjunker en kort tid efter påfyllning
Gör en visuell kontroll av kylare, slangar, locken till motorns/drivenhetens kyl-
vätskebehållare, avtappningsplugg och vattenpump.
Om du inte ser några tecken på läckage ska du låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning provtrycka kylarlocket och kontrollera om det
finns läckor i systemet.
Kylarvätska
1
2
3
1
2
3
OM47B24SE.book Page 297 Friday, June 10, 2016 4:36 PM

2986-3. Arbeten som du kan göra själv
OM47B24SE
Kontrollera kylare, kondensor och avlägsna eventuella främmande
föremål.
Om någon av ovanstående delar är mycket smutsig, eller om du inte
är säker på dess skick ska du låta en auktoriserad Toyota-återförsälja-
re eller Toyota-verkstad, eller annan verkstad med motsvarande kvali-
fikationer och utrustning kontrollera bilen.
VA R N I N G
■Om hybridsystemet är varmt
Ta inte bort locken till motor/drivenhetens behållare.
Kylsystemet kan vara trycksatt och det kan spruta ut het kylarvätska om
locket tas bort, vilket kan orsaka brännskador eller andra skador.
OBSERVERA
■Fylla på kylarvätska
Kylarvätska är varken vanligt vatten eller frostskyddsvätska. En korrekt
blandning av vatten och frostskydd måste användas för att bibehålla rätt
smörjning, rostskydd och kylning. Läs anvisningarna på frostskydds- eller
kylarvätskeflaskan.
■ Om du skulle spilla kylarvätska
Tvätta av spilld kylvätska med vatten för att förhindra skador på delar eller
lackering.
Kylare och kondensor
VA R N I N G
■Om hybridsystemet är varmt
Rör inte kylaren eller kondensorn. De kan vara mycket heta och kan ge
upphov till svåra skador, t.ex. brännskador.
■ Om de elektriska kylfläktarna är igång
Rör inte motorrummet.
Om startknappen är i tändningsläge kan de elektriska kylfläktarna starta
automatiskt om luftkonditioneringen är på och/eller om kylarvätskans tem-
peratur är hög. Kontrollera att startknappen är i avstängt läge om du utför
arbete i närheten av de elektriska kylfläktarna eller kylargrillen.
OM47B24SE.book Page 298 Friday, June 10, 2016 4:36 PM

2996-3. Arbeten som du kan göra själv
OM47B24SE
6
Underhåll och skötsel
Öppna locket.
Kontrollera spolarvätskenivån
på nivåmätaren.”NORMAL”
”LOW”
Om nivån är vid ”LOW”-strecket
ska du fylla på spolarvätska.
Spolarvätska
1
2
1
2
3
OM47B24SE.book Page 299 Friday, June 10, 2016 4:36 PM

3006-3. Arbeten som du kan göra själv
OM47B24SE
VA R N I N G
■Vid påfyllning av spolarvätska
Fyll inte på spolarvätska medan hybridsystemet är varmt eller igång. Spo-
larvätskan innehåller alkohol och kan antändas om den spills på motorn etc.
OBSERVERA
■Använd aldrig annan vätska än spolarvätska
Använd inte tvållösning eller frostskyddsmedel i stället för spolarvätska.
Sådana vätskor kan ge upphov till ränder på bilens lackade ytor.
■ Utspädning av spolarvätska
Späd ut spolarvätskan med vatten vid behov.
Se uppgifter om frysgrader på etiketten på spolarvätskebehållaren.
