TOYOTA PRIUS PLUS 2016 Bruksanvisningar (in Swedish)

3316-3. Arbeten som du kan göra själv
OM47B24SE
6
Underhåll och skötsel

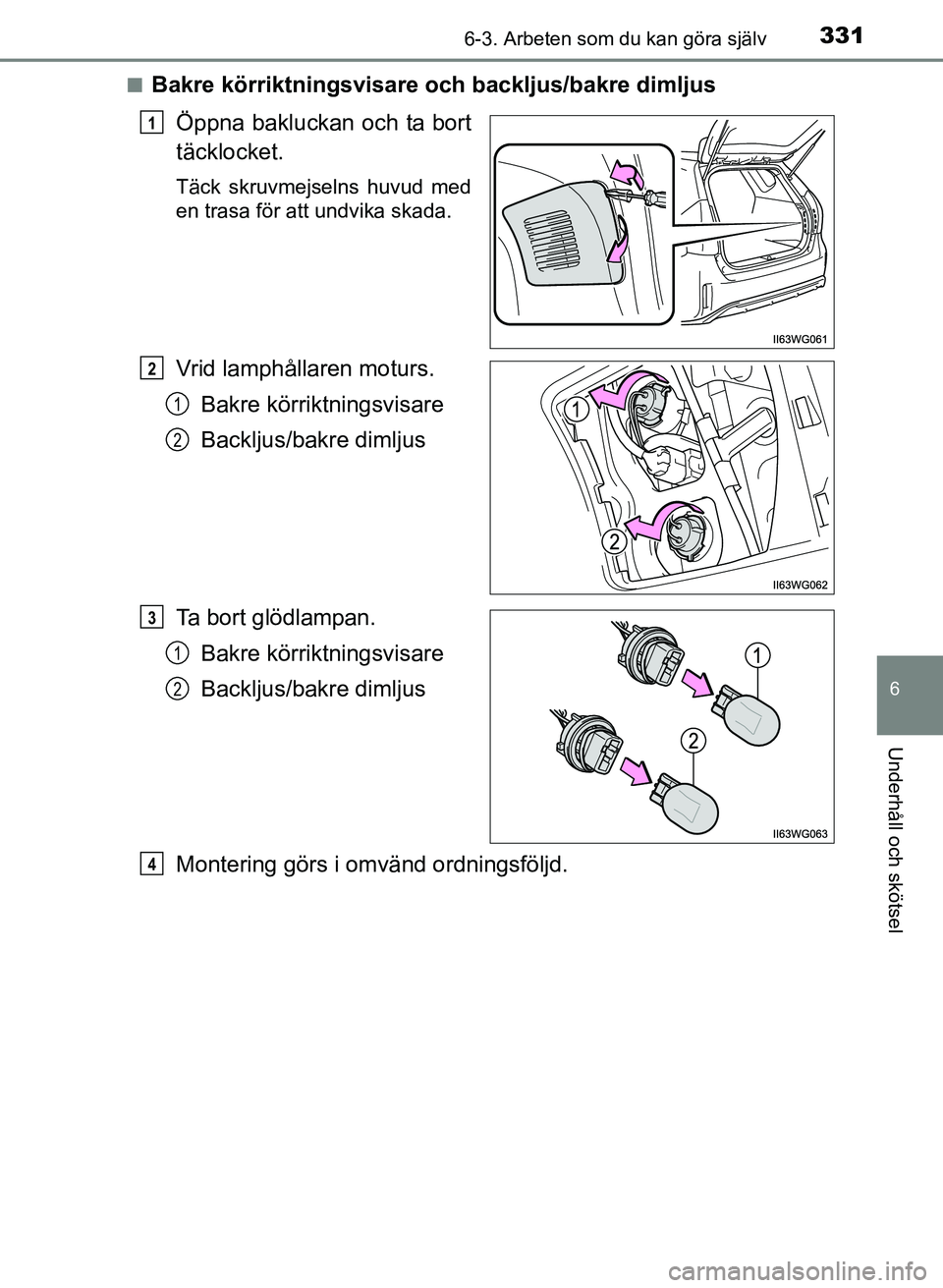

■Bakre körriktningsvisare och backljus/bakre dimljusÖppna bakluckan och ta bort
täcklocket.
Täck skruvmejselns huvud med
en trasa för att undvika skada.
Vrid lamphållaren moturs.Bakre körriktningsvisare
Backljus/bakre dimljus
Ta bort glödlampan. Bakre körriktningsvisare
Backljus/bakre dimljus
Montering görs i omvänd ordningsföljd.
1
2
1
2
3
1
2
4
OM47B24SE.book Page 331 Friday, June 10, 2016 4:36 PM

3326-3. Arbeten som du kan göra själv
OM47B24SE■

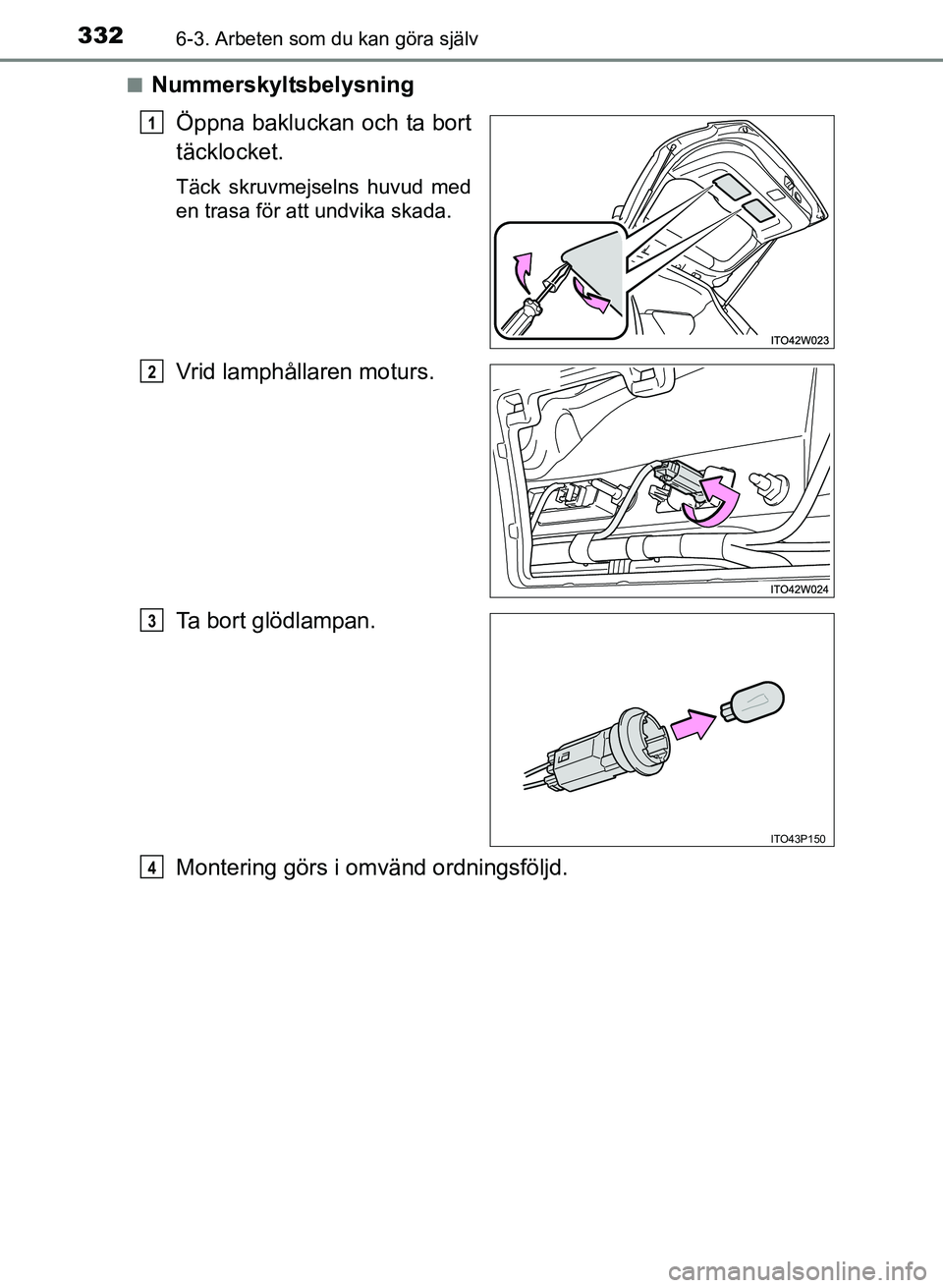

Nummerskyltsbelysning
Öppna bakluckan och ta bort
täcklocket.
Täck skruvmejselns huvud med
en trasa för att undvika skada.
Vrid lamphållaren moturs.
Ta bort glödlampan.
Montering görs i omvänd ordningsföljd.
1
2
ITO43P150
3
4
OM47B24SE.book Page 332 Friday, June 10, 2016 4:36 PM

3336-3. Arbeten som du kan göra själv
OM47B24SE
6
Underhåll och skötsel

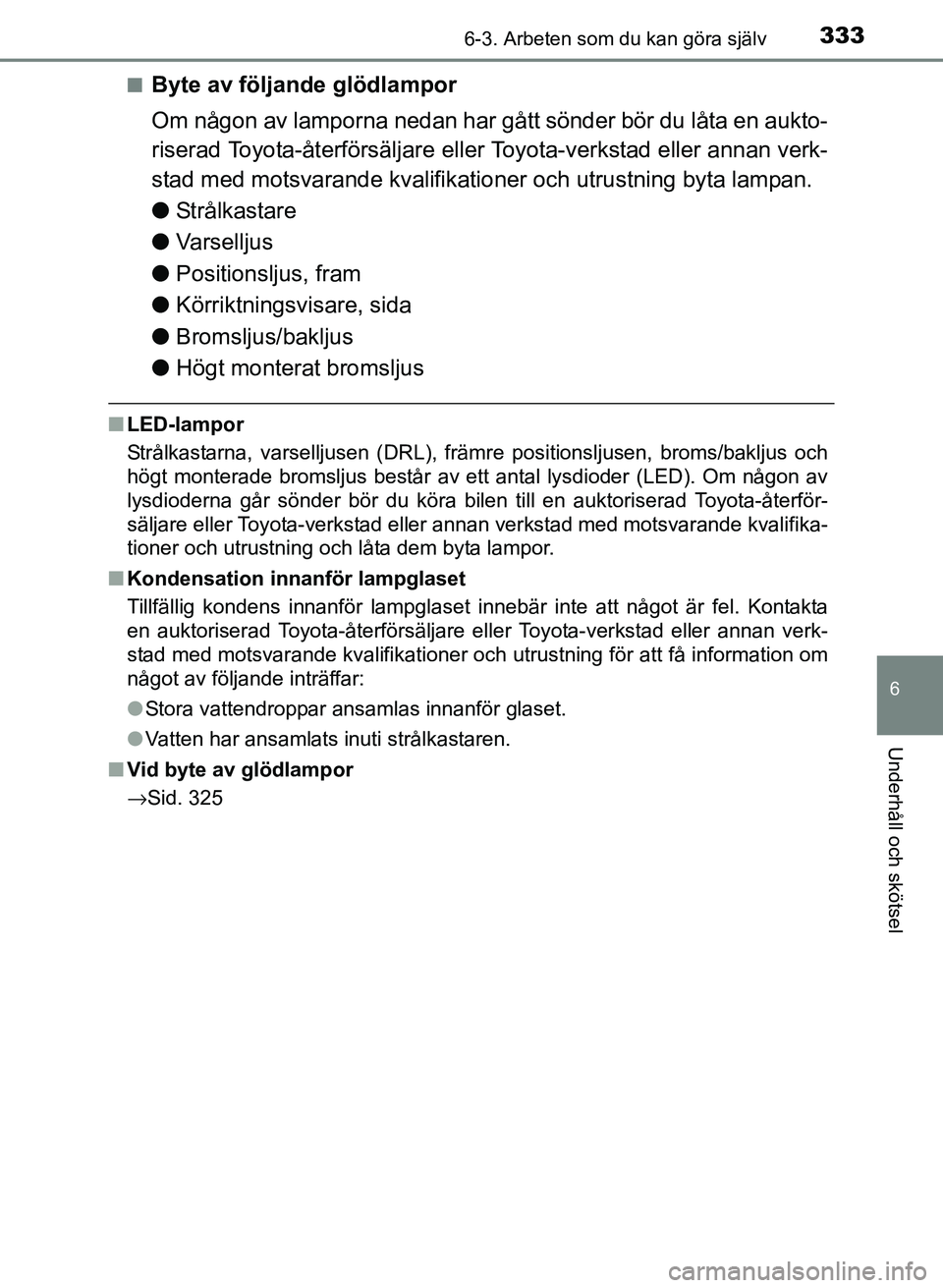

■Byte av följande glödlampor
Om någon av lamporna nedan har gått sönder bör du låta en aukto-
riserad Toyota-återförsäljare eller Toyota-verkstad eller annan verk-
stad med motsvarande kvalifikationer och utrustning byta lampan.
●Strålkastare
● Varselljus
● Positionsljus, fram
● Körriktningsvisare, sida
● Bromsljus/bakljus
● Högt monterat bromsljus
■LED-lampor
Strålkastarna, varselljusen (DRL), främre positionsljusen, broms/bakljus och
högt monterade bromsljus består av ett antal lysdioder (LED). Om någon av
lysdioderna går sönder bör du köra bil en till en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifika-
tioner och utrustning och låta dem byta lampor.
■ Kondensation innanför lampglaset
Tillfällig kondens innanför lampglaset innebär inte att något är fel. Kontakta
en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan verk-
stad med motsvarande kvalifikationer och utrustning för att få information om
något av följande inträffar:
●Stora vattendroppar ansamlas innanför glaset.
● Vatten har ansamlats inuti strålkastaren.
■ Vid byte av glödlampor
→Sid. 325
OM47B24SE.book Page 333 Friday, June 10, 2016 4:36 PM

3346-3. Arbeten som du kan göra själv
OM47B24SE

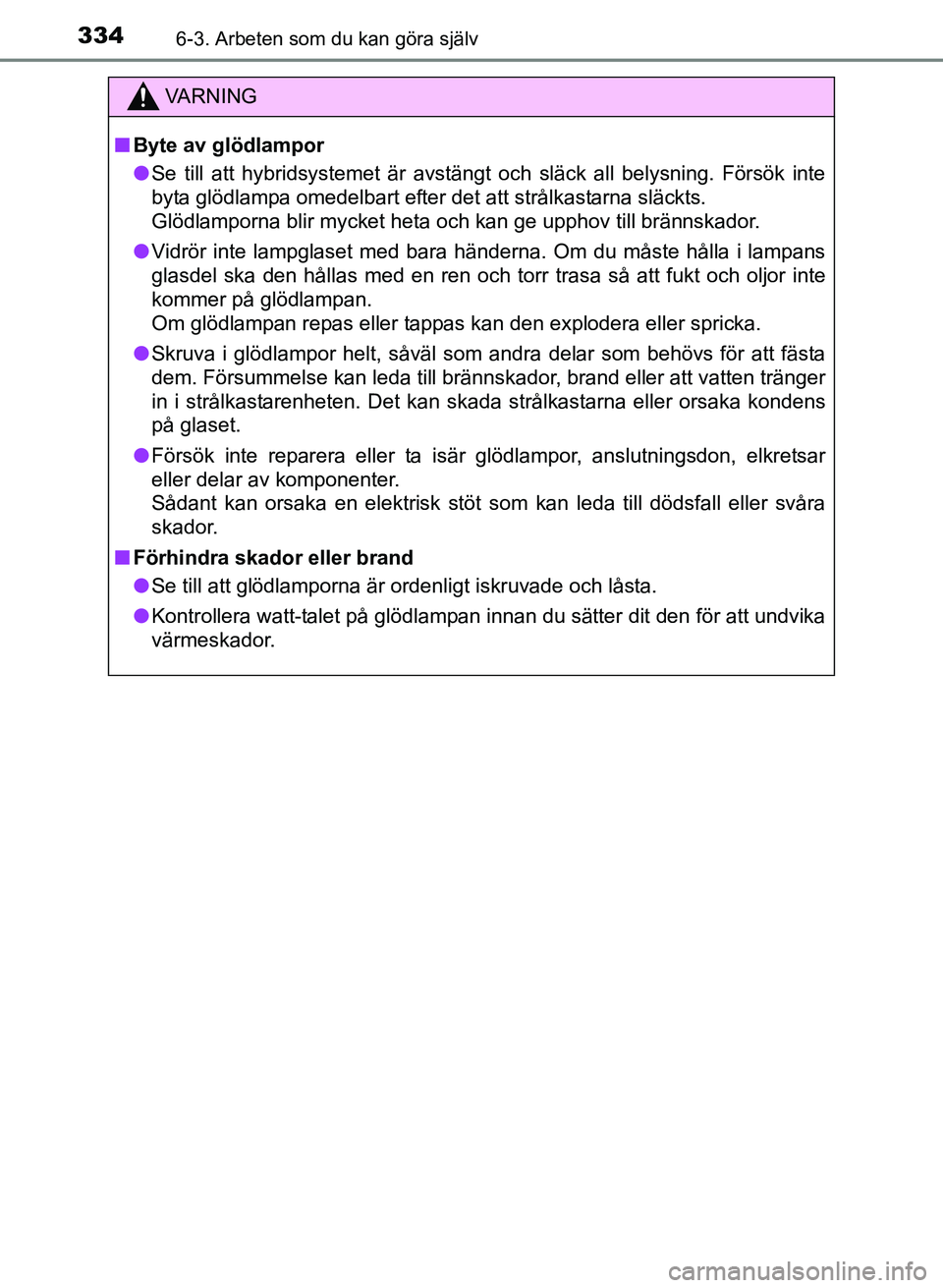

VA R N I N G
■Byte av glödlampor
● Se till att hybridsystemet är avstängt och släck all belysning. Försök inte
byta glödlampa omedelbart efter det att strålkastarna släckts.
Glödlamporna blir mycket heta och kan ge upphov till brännskador.
● Vidrör inte lampglaset med bara händerna. Om du måste hålla i lampans
glasdel ska den hållas med en ren och torr trasa så att fukt och oljor inte
kommer på glödlampan.
Om glödlampan repas eller tappas kan den explodera eller spricka.
● Skruva i glödlampor helt, såväl som andra delar som behövs för att fästa
dem. Försummelse kan leda till brännskador, brand eller att vatten tränger
in i strålkastarenheten. Det kan skada strålkastarna eller orsaka kondens
på glaset.
● Försök inte reparera eller ta isär glödlampor, anslutningsdon, elkretsar
eller delar av komponenter.
Sådant kan orsaka en elektrisk stöt som kan leda till dödsfall eller svåra
skador.
■ Förhindra skador eller brand
● Se till att glödlamporna är ordenligt iskruvade och låsta.
● Kontrollera watt-talet på glödlampan innan du sätter dit den för att undvika
värmeskador.
OM47B24SE.book Page 334 Friday, June 10, 2016 4:36 PM

335
7Om problem uppstår
OM47B24SE7-1. Viktig information
Varningsblinkers ................ 336
Om du måste få stopp på bilen
i en akut situation ............ 337 7-2. Åtgärder i en
akut situation
Om bilen måste bärgas eller bogseras .................. 338
Om du tror att något är fel ..................................... 344
Om en varningslampa tänds eller en
varningssignal hörs.......... 345
Om ett varningsmeddelande
visas ................................ 358
Om du får punktering (modeller med
reservhjul) ........................ 375
Om du får punktering (modeller utan
reservhjul) ........................ 388
Om hybridsystemet inte startar .............................. 405
Om den elektroniska nyckeln inte fungerar
korrekt.............................. 407
Om 12-voltsbatteriet är urladdat ....................... 409
Om motorn blir överhettad........................ 414
Om bilen fastnar ................ 419
OM47B24SE.book Page 335 Friday, June 10, 2016 4:36 PM

3367-1. Viktig information
OM47B24SE

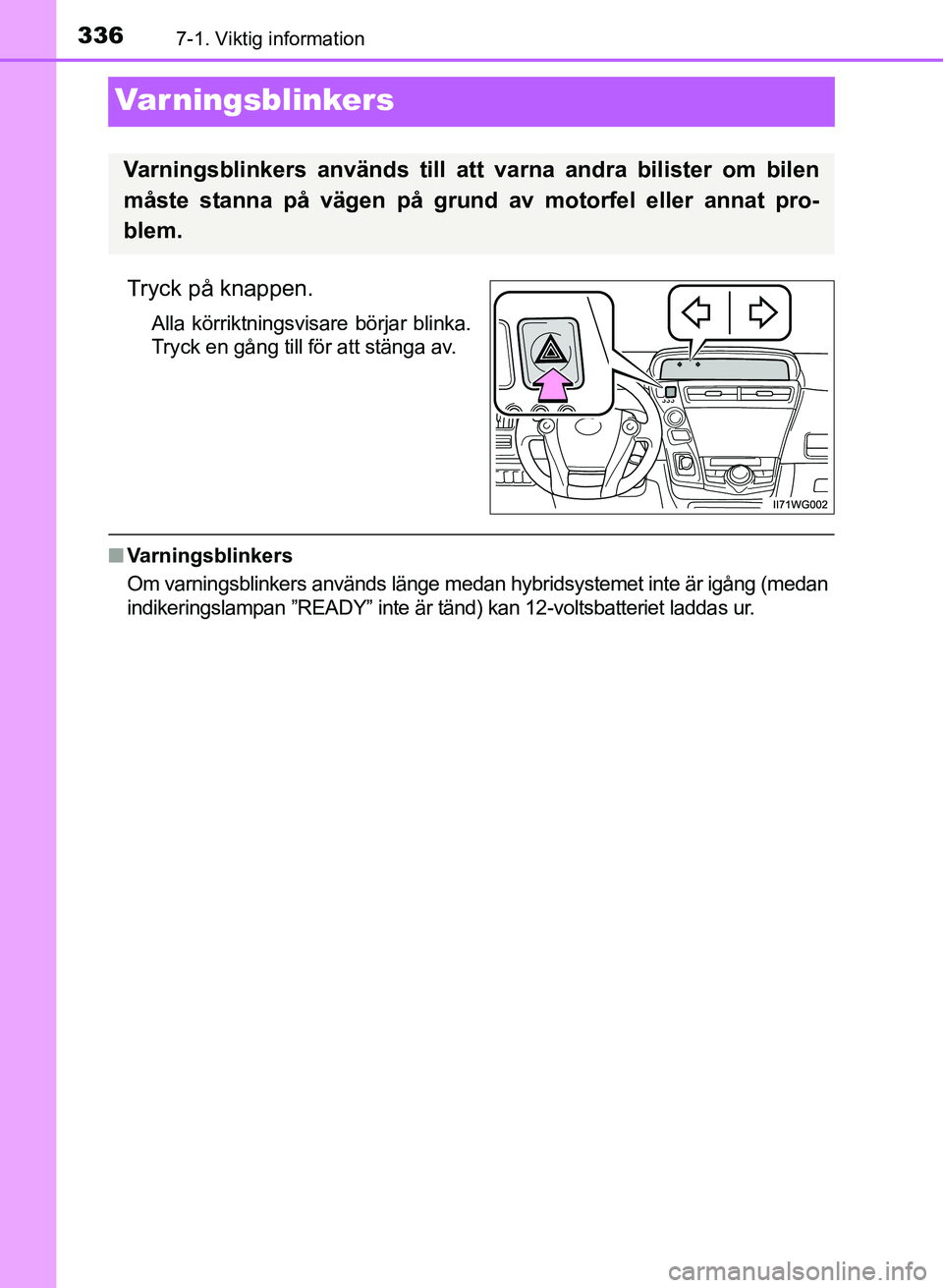

Varningsblinkers
Tryck på knappen.
Alla körriktningsvisare börjar blinka.
Tryck en gång till för att stänga av.
■Varningsblinkers
Om varningsblinkers används länge medan hybridsystemet inte är igång (medan
indikeringslampan ”READY” inte är tänd) kan 12-voltsbatteriet laddas ur.
Varningsblinkers används till att varna andra bilister om bilen
måste stanna på vägen på grund av motorfel eller annat pro-
blem.
OM47B24SE.book Page 336 Friday, June 10, 2016 4:36 PM

3377-1. Viktig information
OM47B24SE
7
Om problem uppstår
Om du måste få stopp på bilen i en akut
situation
Placera både fötterna på bromspedalen och trampa stadigt ned den.
Pumpa inte på bromspedalen upprepade gånger eftersom då behövs ytter-
ligare kraft att sakta ner bilen.
Ändra växelläget till N.
XOm växelläget ändras till N
När du har saktat ner bilen ska du stanna på en säker plats vid väg-
kanten.
Stäng av hybridsystemet.
XOm växelläget inte kan ändras till N
Fortsätt att trampa ned bromspedalen med båda fötterna för att
minska bilens hastighet så mycket som möjligt.
För att stanna hybridsystemet,
håll startknappen intryckt i minst
2 sekunder i följd, eller tryck
snabbt på den minst 3 gånger i
följd.
Stanna bilen på säker plats vid vägkanten.
Endast i en nödsituation, som när det blir omöjligt att få stopp
på bilen på normalt sätt, får du använda följande metod för att
stanna bilen:
1
2
3
4
3
Håll den nedtryckt i minst 2 sek-
under, eller tryck på den snabbt
minst 3 gånger
4
VA R N I N G
■ Om hybridsystemet måste stängas av under körning
Servostyrningen kan gå förlorad så att ratten blir tyngre att vrida. Sakta ned
så mycket det går innan du stänger av hybridsystemet.
5
OM47B24SE.book Page 337 Friday, June 10, 2016 4:36 PM

3387-2. Åtgärder i en akut situation
OM47B24SE

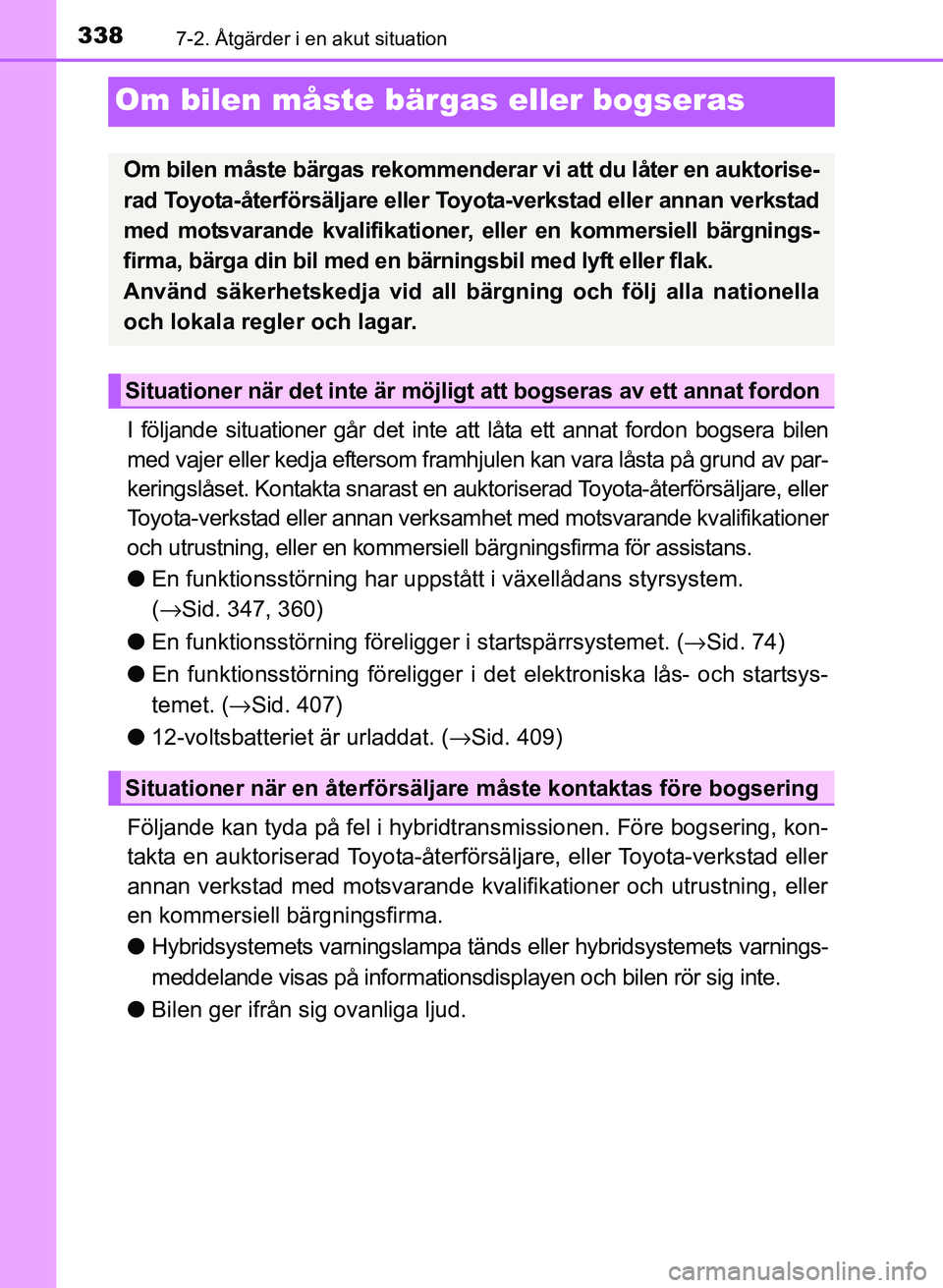

Om bilen måste bärgas eller bogseras
I följande situationer går det inte att låta ett annat fordon bogsera bilen
med vajer eller kedja eftersom framhjulen kan vara låsta på grund av par-
keringslåset. Kontakta snarast en auktoriserad Toyota-återförsäljare, eller
Toyota-verkstad eller annan verksamhet med motsvarande kvalifikationer
och utrustning, eller en kommersiell bärgningsfirma för assistans.
●En funktionsstörning har uppstått i växellådans styrsystem.
(→ Sid. 347, 360)
● En funktionsstörning föreligger i startspärrsystemet. ( →Sid. 74)
● En funktionsstörning föreligger i det elektroniska lås- och startsys-
temet. ( →Sid. 407)
● 12-voltsbatteriet är urladdat. ( →Sid. 409)
Följande kan tyda på fel i hybridtransmissionen. Före bogsering, kon-
takta en auktoriserad Toyota-återförsäljare, eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning, eller
en kommersiell bärgningsfirma.
● Hybridsystemets varningslampa tänds eller hybridsystemets varnings-
meddelande visas på informationsdisplayen och bilen rör sig inte.
● Bilen ger ifrån sig ovanliga ljud.
Om bilen måste bärgas rekommenderar vi att du låter en auktorise-
rad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer, eller en kommersiell bärgnings-
firma, bärga din bil med en bärningsbil med lyft eller flak.
Använd säkerhetskedja vid all bär gning och följ alla nationella
och lokala regler och lagar.
Situationer när det inte är möjlig t att bogseras av ett annat fordon
Situationer när en återförsäljare måste kontaktas före bogsering
OM47B24SE.book Page 338 Friday, June 10, 2016 4:36 PM

3397-2. Åtgärder i en akut situation
OM47B24SE
7
Om problem uppstår

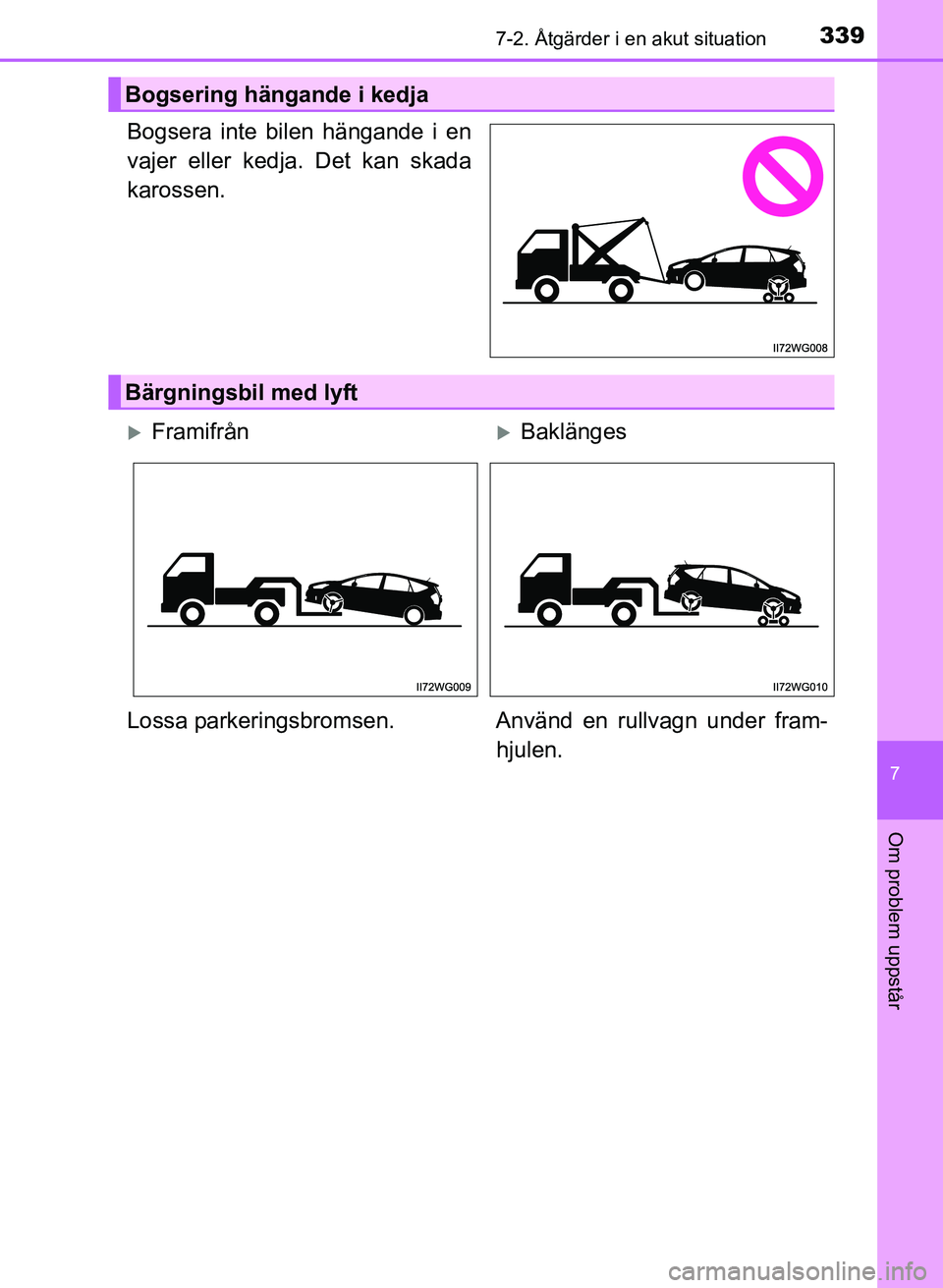

Bogsera inte bilen hängande i en
vajer eller kedja. Det kan skada
karossen.
Bogsering hängande i kedja
Bärgningsbil med lyft
XFramifrånXBaklänges
Lossa parkeringsbromsen. Använd en rullvagn under fram- hjulen.
OM47B24SE.book Page 339 Friday, June 10, 2016 4:36 PM

3407-2. Åtgärder i en akut situation
OM47B24SE

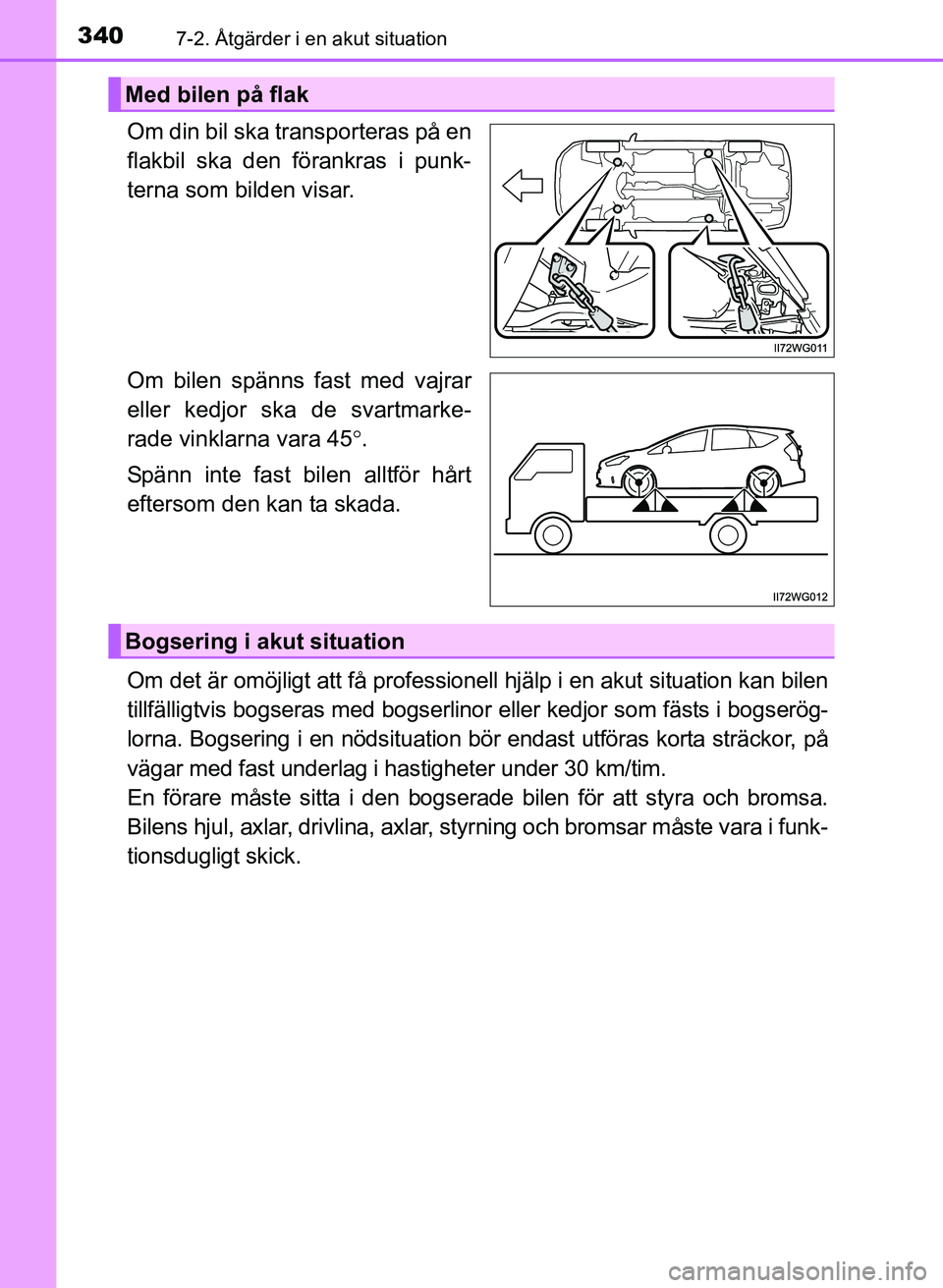

Om din bil ska transporteras på en
flakbil ska den förankras i punk-
terna som bilden visar.
Om bilen spänns fast med vajrar
eller kedjor ska de svartmarke-
rade vinklarna vara 45°.
Spänn inte fast bilen alltför hårt
eftersom den kan ta skada.
Om det är omöjligt att få professione ll hjälp i en akut situation kan bilen
tillfälligtvis bogseras me d bogserlinor eller kedjor som fästs i bogserög-
lorna. Bogsering i en nödsituation bör endast utföras korta sträckor, på
vägar med fast underlag i hastigheter under 30 km/tim.
En förare måste sitta i den bogserade bilen för att styra och bromsa.
Bilens hjul, axlar, drivlina, axlar, styrning och bromsar måste vara i funk-
tionsdugligt skick.
Med bilen på flak
Bogsering i akut situation
OM47B24SE.book Page 340 Friday, June 10, 2016 4:36 PM
