391-1. För säkert bruk
1
OM47B24SE
Trygghet och säkerhet
Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkudde-
systemet styrs av den centrala sensorenheten. En kemisk reaktion star-
tas i uppblåsningsenheterna och krockkuddarna blåses upp mycket
snabbt med ofarlig gas för att fånga upp de åkandes rörelse framåt.
Komponenter i krockkuddesystemet
Främre krocksensorer
Framsätespassagerarens
krockkudde
”PASSENGER AIR BAG”-
indikering
Krockkuddesystem, varningslam-
pa
Sidokrocksensorer (fram)
Bältessträckare och
kraftbegränsare Sidokrockkuddar
Sidokrockgardiner
Sidokrocksensorer (bak)
Förarens krockkudde
Förarens knäkrockkudde
Krockkuddesensorer
Manuell i-/urkopplingskontakt till
framsätespassagerarens krock-
kudde1
2
3
4
5
6
7
8
9
10
11
12
13
OM47B24SE.book Page 39 Friday, June 10, 2016 4:36 PM

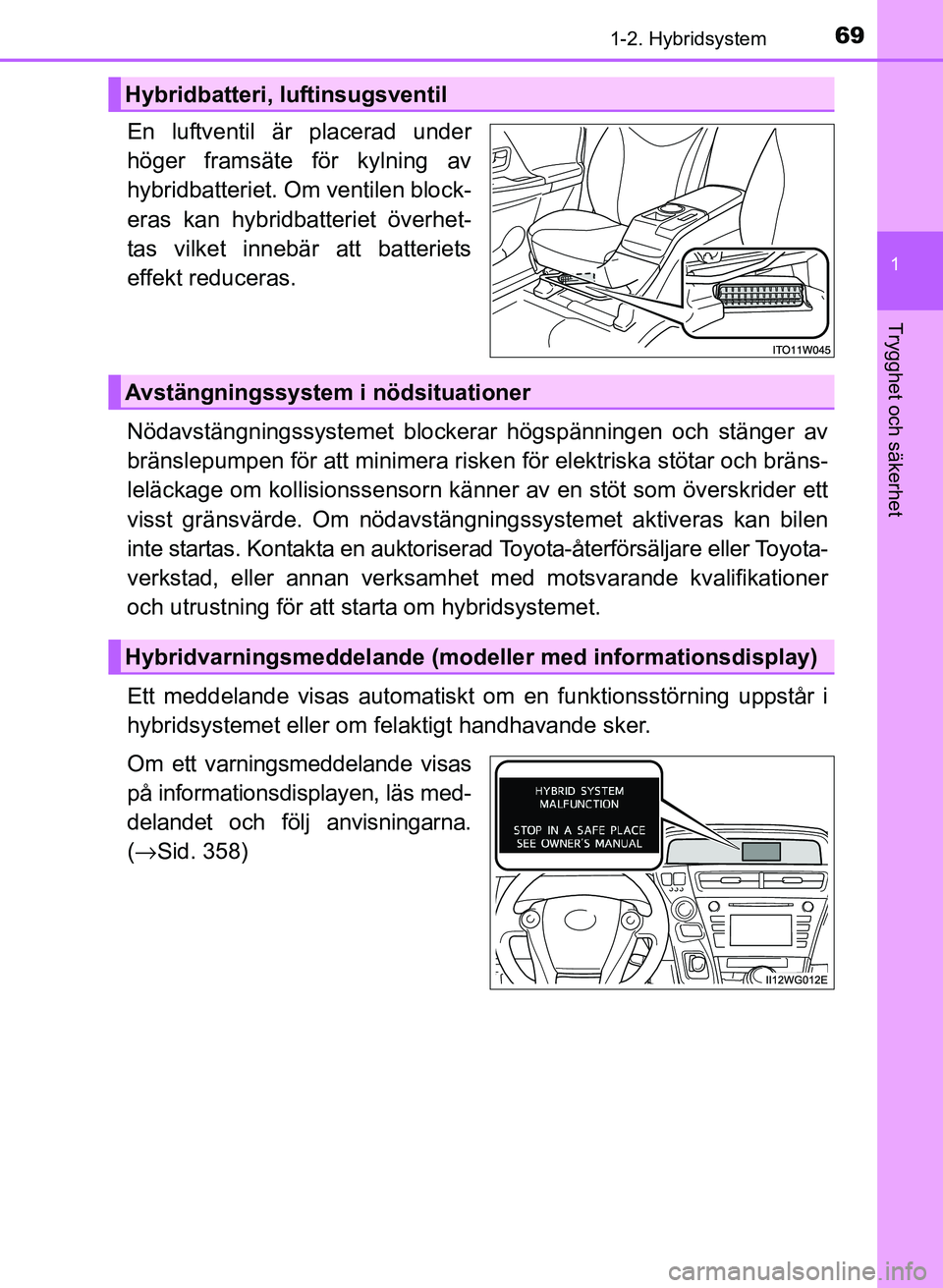

691-2. Hybridsystem
1
OM47B24SE
Trygghet och säkerhet
En luftventil är placerad under
höger framsäte för kylning av
hybridbatteriet. Om ventilen block-
eras kan hybridbatteriet överhet-
tas vilket innebär att batteriets
effekt reduceras.
Nödavstängningssystemet blockerar högspänningen och stänger av
bränslepumpen för att minimera risken för elektriska stötar och bräns-
leläckage om kollisionssensorn känne r av en stöt som överskrider ett
visst gränsvärde. Om nödavstängni ngssystemet aktiveras kan bilen
inte startas. Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verksamhet med motsvarande kvalifikationer
och utrustning för att starta om hybridsystemet.
Ett meddelande visas automatiskt om en funktionsstörning uppstår i
hybridsystemet eller om felaktigt handhavande sker.
Om ett varningsmeddelande visas
på informationsdisplayen, läs med-
delandet och följ anvisningarna.
( → Sid. 358)
Hybridbatteri, luftinsugsventil
Avstängningssystem i nödsituationer
Hybridvarningsmeddelande (mode ller med informationsdisplay)
OM47B24SE.book Page 69 Friday, June 10, 2016 4:36 PM

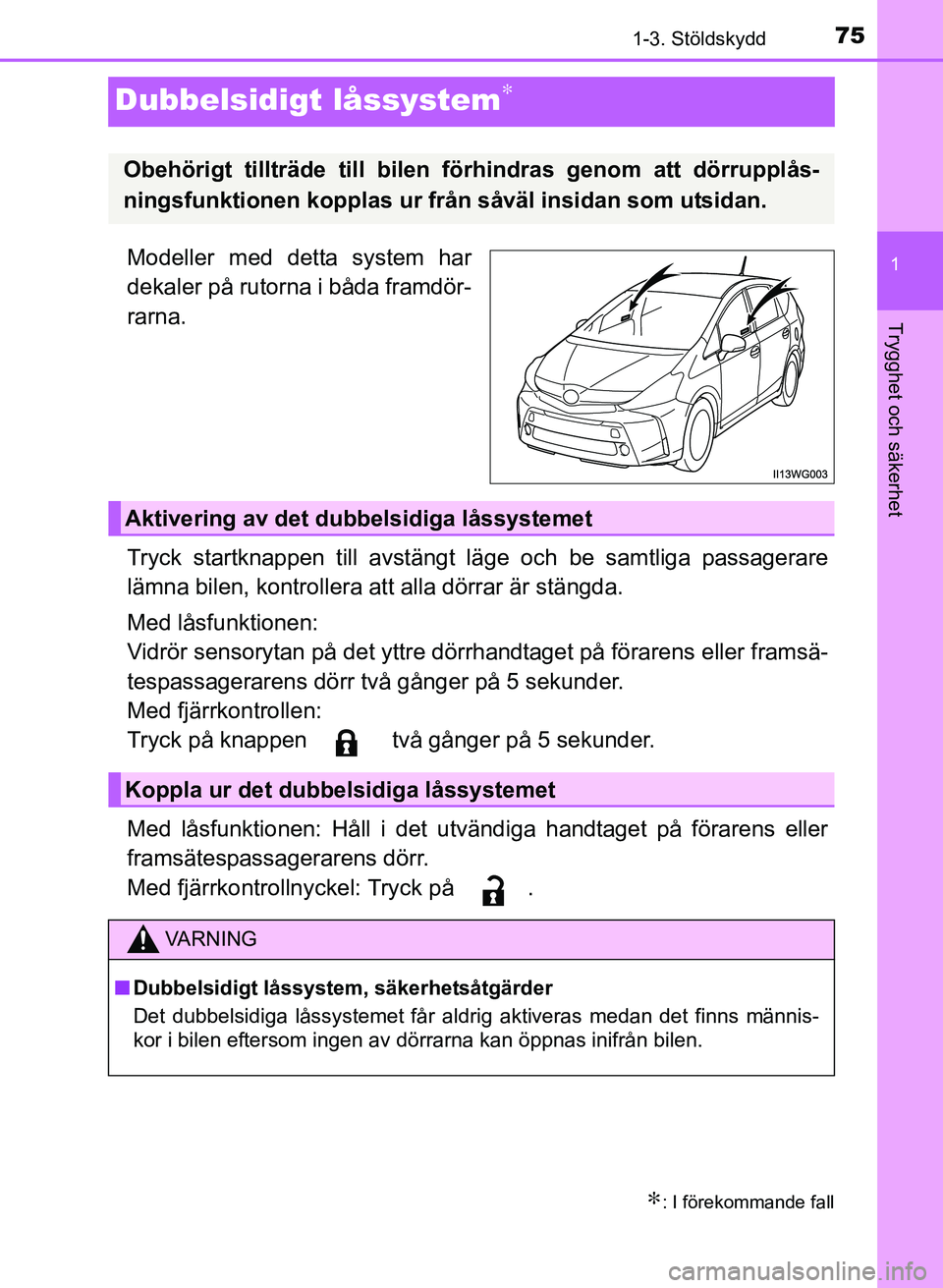

75
1
1-3. Stöldskydd
OM47B24SE
Trygghet och säkerhet
Dubbelsidigt låssystem∗
Modeller med detta system har
dekaler på rutorna i båda framdör-
rarna.
Tryck startknappen till avstängt läge och be samtliga passagerare
lämna bilen, kontrollera att alla dörrar är stängda.
Med låsfunktionen:
Vidrör sensorytan på det yttre dörrhandtaget på förarens eller framsä-
tespassagerarens dörr två gånger på 5 sekunder.
Med fjärrkontrollen:
Tryck på knappen
två gånger på 5 sekunder.
Med låsfunktionen: Håll i det utvänd iga handtaget på förarens eller
framsätespassagerarens dörr.
Med fjärrkontrollnyckel: Tryck på .
∗: I förekommande fall
Obehörigt tillträde till bilen förhindras genom att dörrupplås-
ningsfunktionen kopplas ur från såväl insidan som utsidan.
Aktivering av det dubbelsidiga låssystemet
Koppla ur det dubbelsidiga låssystemet
VA R N I N G
■ Dubbelsidigt låssystem, säkerhetsåtgärder
Det dubbelsidiga låssystemet får aldrig aktiveras medan det finns männis-
kor i bilen eftersom ingen av dörrarna kan öppnas inifrån bilen.
OM47B24SE.book Page 75 Friday, June 10, 2016 4:36 PM

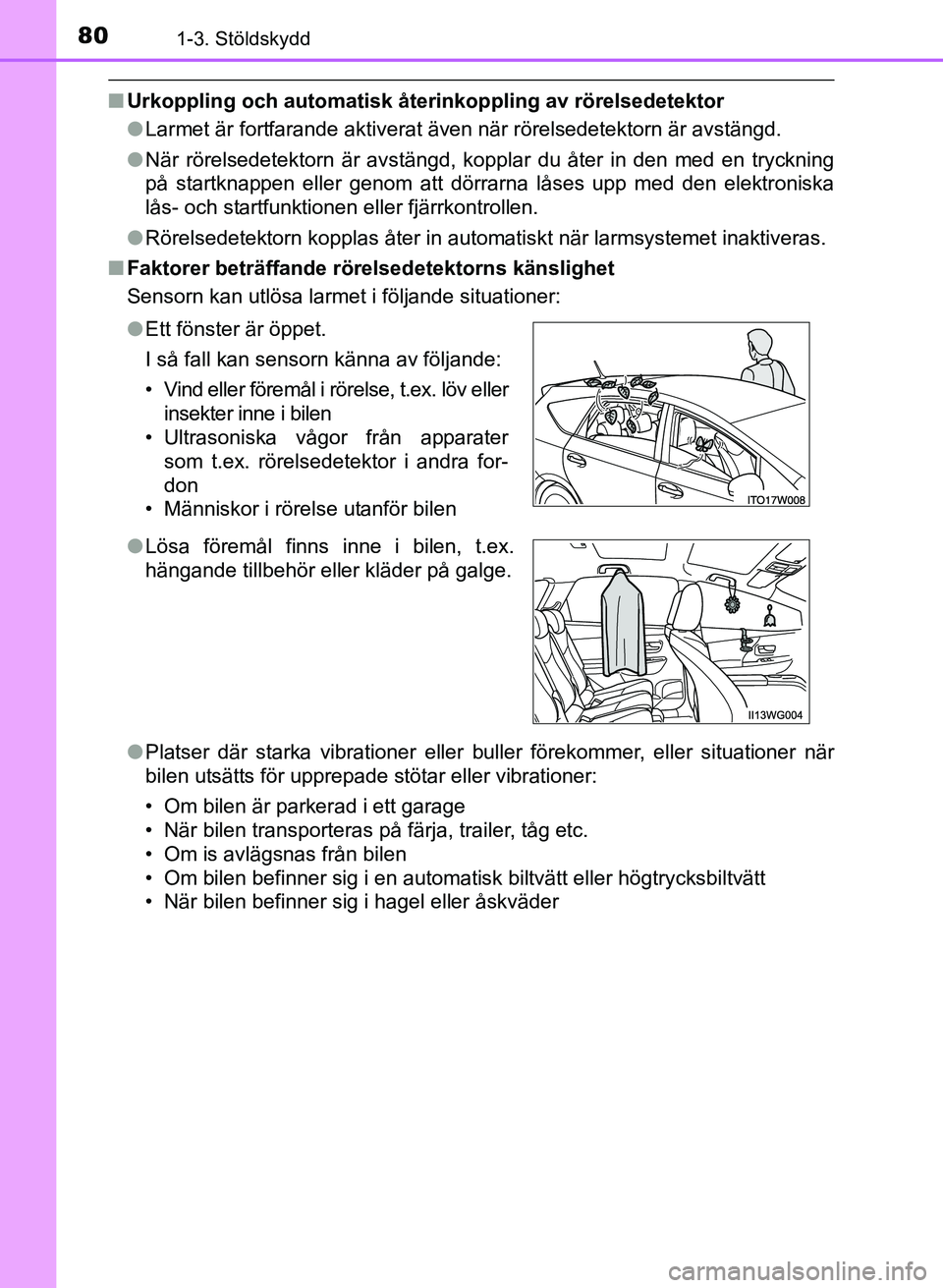

801-3. Stöldskydd
OM47B24SE
■Urkoppling och automatisk åter inkoppling av rörelsedetektor
● Larmet är fortfarande aktiverat även när rörelsedetektorn är avstängd.
● När rörelsedetektorn är avstängd, kopplar du åter in den \
med en tryckning
på startknappen eller genom att dörrarna låses upp med den elektroniska
lås- och startfunktionen eller fjärrkontrollen.
● Rörelsedetektorn kopplas åter in automatiskt när larmsystemet inaktiveras.
■ Faktorer beträffande röre lsedetektorns känslighet
Sensorn kan utlösa larmet i följande situationer:
● Platser där starka vibrationer eller buller förekommer, eller situationer när
bilen utsätts för upprepade stötar eller vibrationer:
• Om bilen är parkerad i ett garage
• När bilen transporteras på färja, trailer, tåg etc.
• Om is avlägsnas från bilen
• Om bilen befinner sig i en automatisk biltvätt eller högtrycksbiltvätt
• När bilen befinner sig i hagel eller åskväder
●
Ett fönster är öppet.
I så fall kan sensorn känna av följande:
• Vind eller föremål i rörelse, t.ex. löv eller
insekter inne i bilen
• Ultrasoniska vågor från apparater
som t.ex. rörelsedetektor i andra for-
don
• Människor i rörelse utanför bilen
● Lösa föremål finns inne i bilen, t.ex.
hängande tillbehör eller kläder på galge.
OM47B24SE.book Page 80 Friday, June 10, 2016 4:36 PM

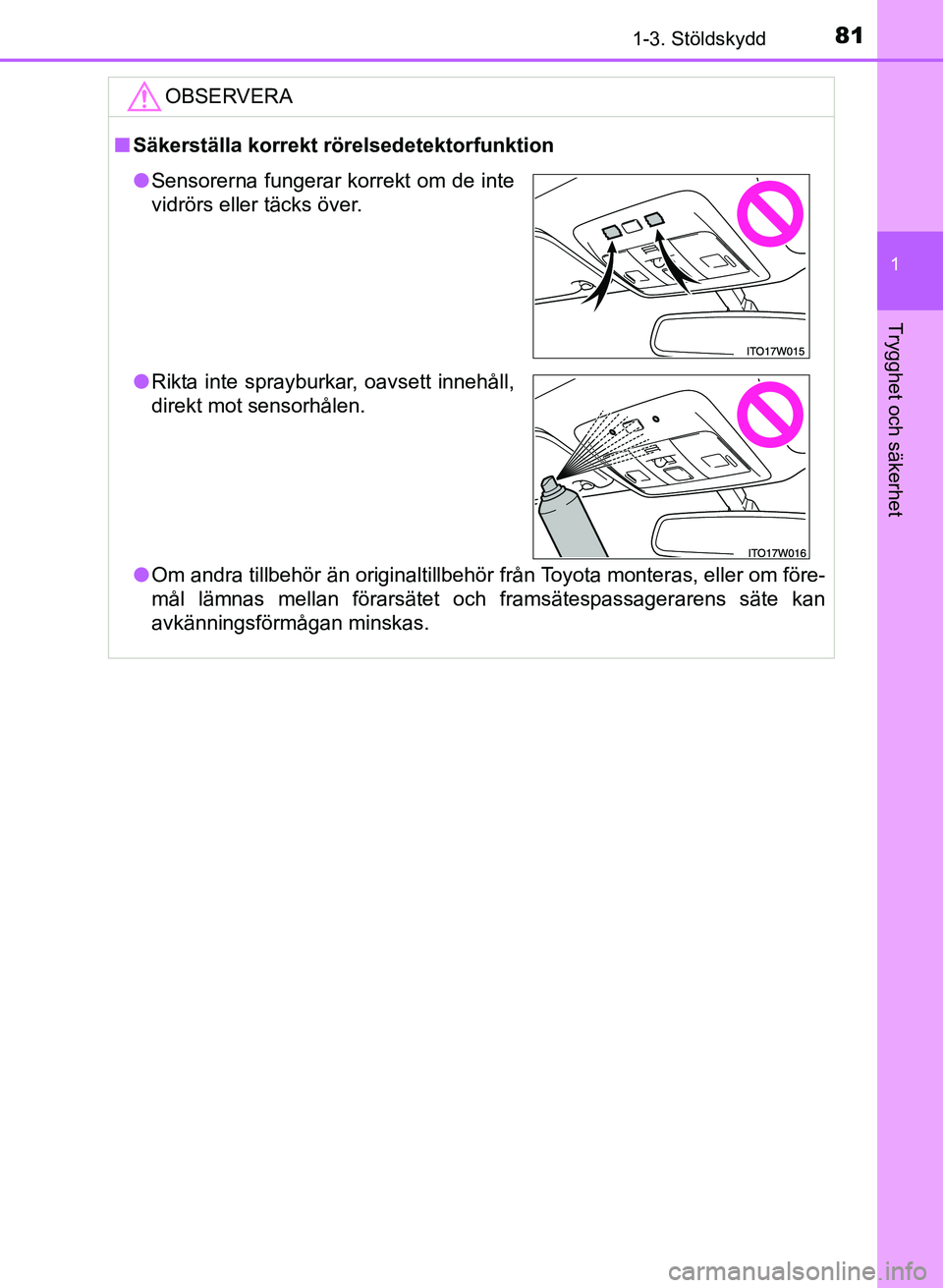

811-3. Stöldskydd
1
OM47B24SE
Trygghet och säkerhet
OBSERVERA
■Säkerställa korrekt rö relsedetektorfunktion
● Om andra tillbehör än originaltillbehör fr ån Toyota monteras, eller om före-
mål lämnas mellan förarsätet och framsätespassagerarens säte kan
avkänningsförmågan minskas.
● Sensorerna fungerar korrekt om de inte
vidrörs eller täcks över.
● Rikta inte sprayburkar, oavsett innehåll,
direkt mot sensorhålen.
OM47B24SE.book Page 81 Friday, June 10, 2016 4:36 PM

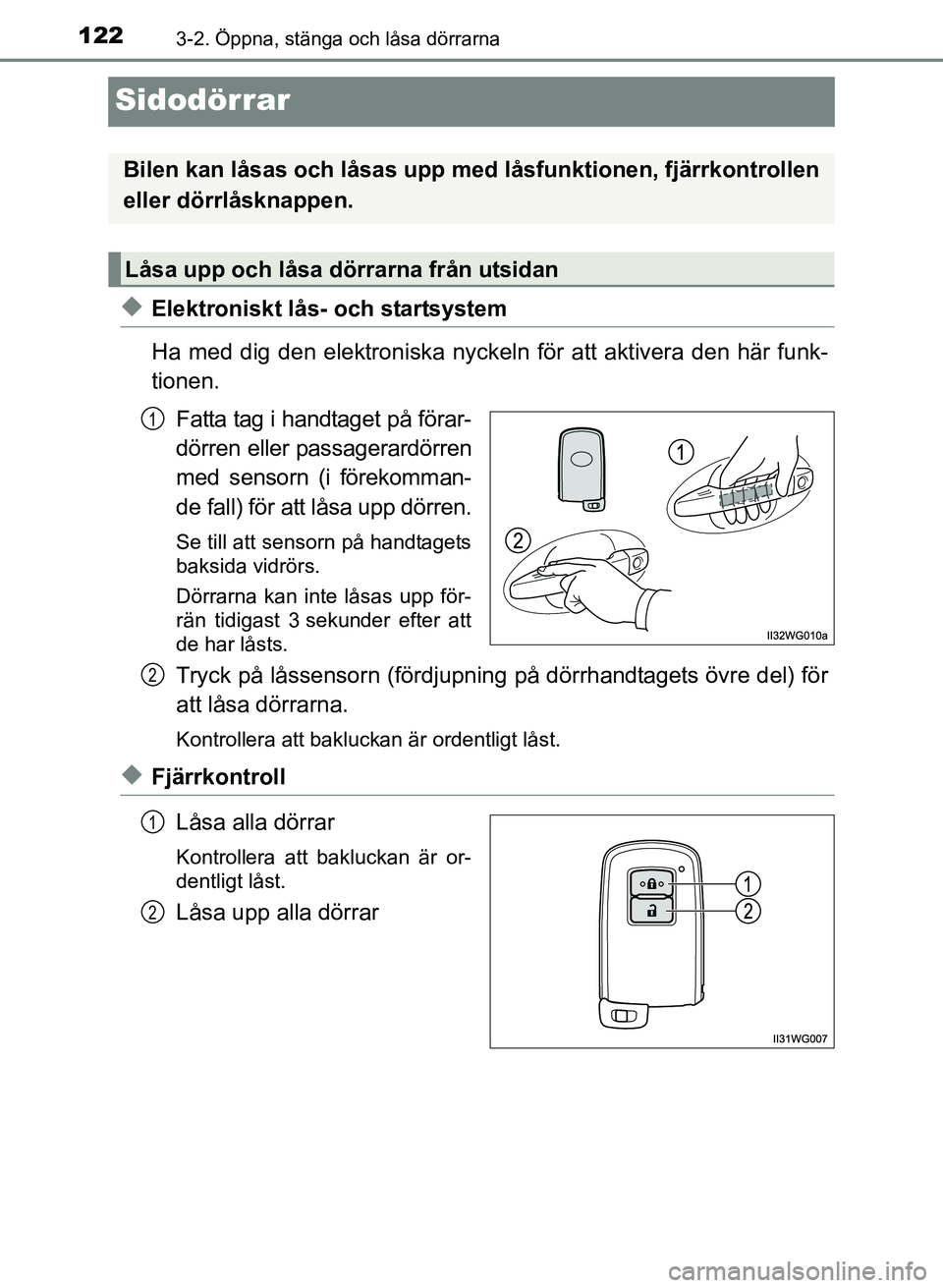

1223-2. Öppna, stänga och låsa dörrarna
OM47B24SE
Sidodörrar
◆Elektroniskt lås- och startsystem
Ha med dig den elektroniska nyckeln för att aktivera den här funk-
tionen.
Fatta tag i handtaget på förar-
dörren eller passagerardörren
med sensorn (i förekomman-
de fall) för att låsa upp dörren.
Se till att sensorn på handtagets
baksida vidrörs.
Dörrarna kan inte låsas upp för-
rän tidigast 3 sekunder efter att
de har låsts.
Tryck på låssensorn (fördjupning på dörrhandtagets övre del) för
att låsa dörrarna.
Kontrollera att bakluckan är ordentligt låst.
◆Fjärrkontroll
Låsa alla dörrar
Kontrollera att bakluckan är or-
dentligt låst.
Låsa upp alla dörrar
Bilen kan låsas och låsas upp me d låsfunktionen, fjärrkontrollen
eller dörrlåsknappen.
Låsa upp och låsa dörrarna från utsidan
1
2
1
2
OM47B24SE.book Page 122 Friday, June 10, 2016 4:36 PM

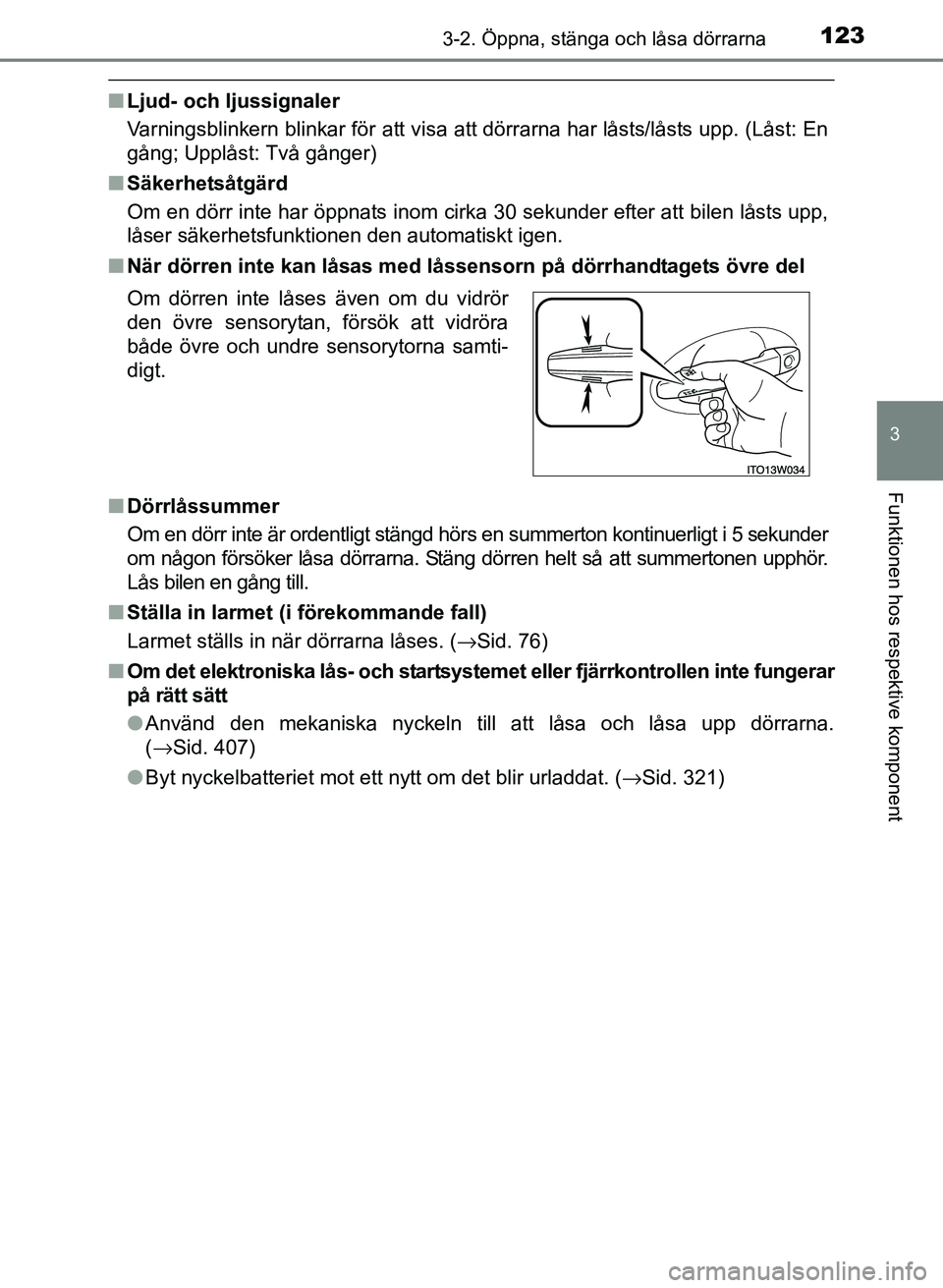

1233-2. Öppna, stänga och låsa dörrarna
3
Funktionen hos respektive komponent
OM47B24SE
■Ljud- och ljussignaler
Varningsblinkern blinkar för att visa att dörrarna har låsts/låsts upp. (Låst: En
gång; Upplåst: Två gånger)
■ Säkerhetsåtgärd
Om en dörr inte har öppnats inom cirka 30 sekunder efter att bilen låsts upp,
låser säkerhetsfunktionen den automatiskt igen.
■ När dörren inte kan låsas med låssen sorn på dörrhandtagets övre del
■ Dörrlåssummer
Om en dörr inte är ordentligt stängd hörs en summerton kontinuerligt i 5 sekunder
om någon försöker låsa dörrarna. Stäng dörren helt så att summertonen upphör.
Lås bilen en gång till.
■ Ställa in larmet (i förekommande fall)
Larmet ställs in när dörrarna låses. ( →Sid. 76)
■ Om det elektroniska lås- och startsystemet eller fjärrkontrollen inte fungerar
på rätt sätt
● Använd den mekaniska nyckeln till att låsa och låsa upp dörrarna.
(→Sid. 407)
● Byt nyckelbatteriet mot ett nytt om det blir urladdat. ( →Sid. 321)
Om dörren inte låses även om du vidrör
den övre sensorytan, försök att vidröra
både övre och undre sensorytorna samti-
digt.
OM47B24SE.book Page 123 Friday, June 10, 2016 4:36 PM

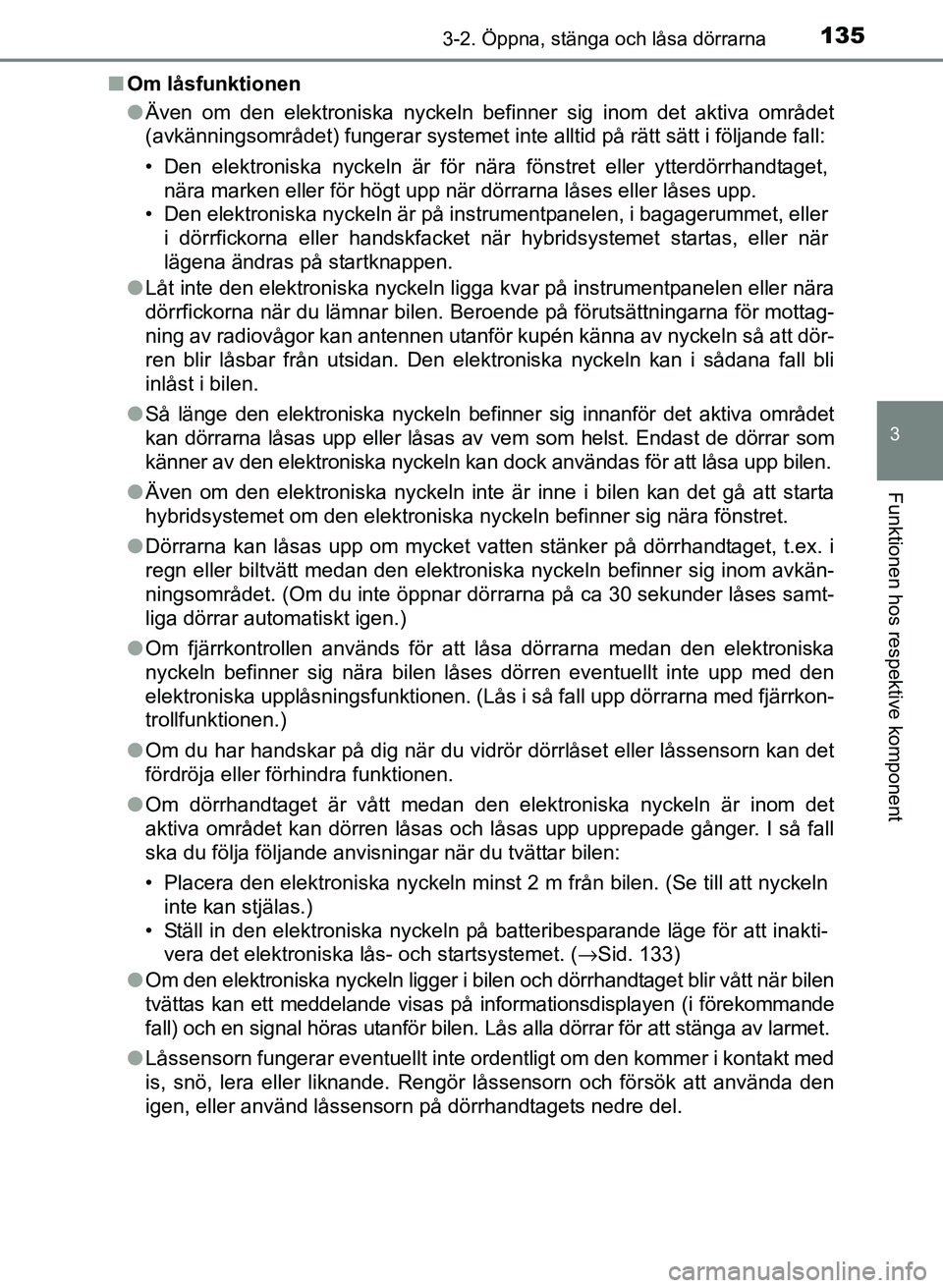

1353-2. Öppna, stänga och låsa dörrarna
3
Funktionen hos respektive komponent
OM47B24SE■
Om låsfunktionen
●Även om den elektroniska nyckeln befinner sig inom det aktiva området
(avkänningsområdet) fungerar systemet inte alltid på rätt sätt i följande fall:
• Den elektroniska nyckeln är för nära fönstret eller ytterdörrhandtaget,
nära marken eller för högt upp när dörrarna låses eller låses upp.
• Den elektroniska nyckeln är på instrumentpanelen, i bagagerummet, eller
i dörrfickorna eller handskfacket när hybridsystemet startas, eller när
lägena ändras på startknappen.
● Låt inte den elektroniska nyckeln ligga kvar på instrumentpanelen eller nära
dörrfickorna när du lämnar bilen. Beroende på förutsättningarna för mottag-
ning av radiovågor kan antennen utanför kupén känna av nyckeln så att dör-
ren blir låsbar från utsidan. Den elektroniska nyckeln kan i sådana fall bli
inlåst i bilen.
● Så länge den elektroniska nyckeln befinner sig innanför det aktiva området
kan dörrarna låsas upp eller låsas av vem som helst. Endast de dörrar som
känner av den elektroniska nyckeln kan dock användas för att låsa upp bilen.
● Även om den elektroniska nyckeln inte är inne i bilen kan det gå att starta
hybridsystemet om den elektroniska nyckeln befinner sig nära fönst\
ret.
● Dörrarna kan låsas upp om mycket vatten stänker på dörrhandtaget, t.ex. i
regn eller biltvätt medan den elektroniska nyckeln befinner sig inom avkän-
ningsområdet. (Om du inte öppnar dörrarna på ca 30 sekunder låses samt-
liga dörrar automatiskt igen.)
● Om fjärrkontrollen används för att låsa dörrarna medan den elektroniska
nyckeln befinner sig nära bilen låses dörren eventuellt inte upp med den
elektroniska upplåsningsfunktionen. (Lås i så fall upp dörr\
arna med fjärrkon-
trollfunktionen.)
● Om du har handskar på dig när du vidrör dörrlåset eller låssensorn kan det
fördröja eller förhindra funktionen.
● Om dörrhandtaget är vått medan den elektroniska nyckeln är inom det
aktiva området kan dörren låsas och låsas upp upprepade gånger. I så fall
ska du följa följande anvisningar när du tvättar bilen:
• Placera den elektroniska nyckeln minst 2 m från bilen. (Se till att nyckeln
inte kan stjälas.)
• Ställ in den elektroniska nyckeln på batteribesparande läge för att inakti- vera det elektroniska lås- och startsystemet. (→Sid. 133)
● Om den elektroniska nyckeln ligger i bilen och dörrhandtaget blir vått när bilen
tvättas kan ett meddelande visas på informationsdisplayen (i förekommande
fall) och en signal höras utanför bilen. Lås alla dörrar för att stänga av larmet.
● Låssensorn fungerar eventuellt inte ordentligt om den kommer i kontakt med
is, snö, lera eller liknande. Rengör låssensorn och försök att använda den
igen, eller använd låssensorn på dörrhandtagets nedre del.
OM47B24SE.book Page 135 Friday, June 10, 2016 4:36 PM

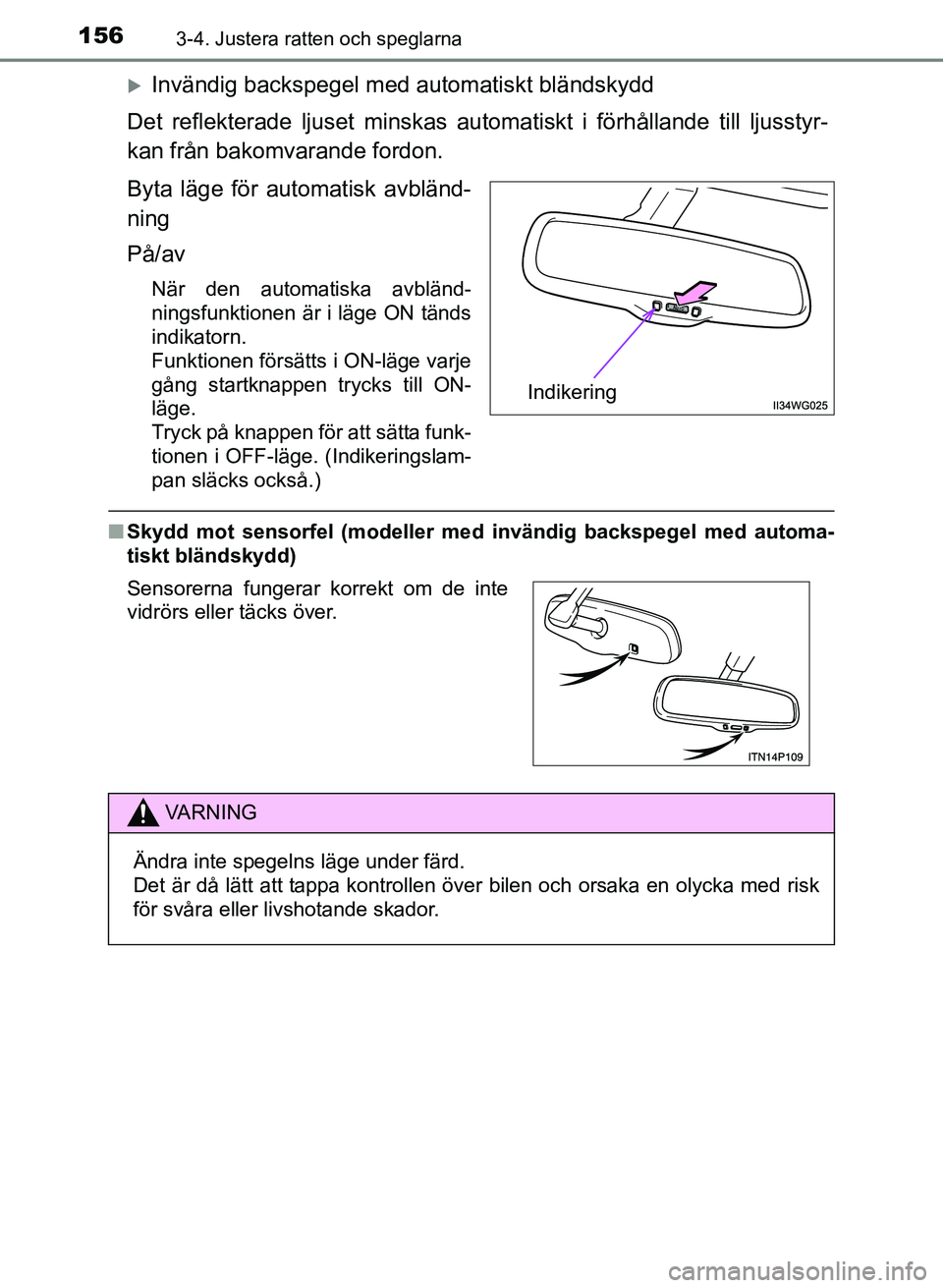

1563-4. Justera ratten och speglarna
OM47B24SE
XInvändig backspegel med automatiskt bländskydd
Det reflekterade ljuset minskas automatiskt i fö rhållande till ljusstyr-
kan från bakomvarande fordon.
Byta läge för automatisk avbländ-
ning
På/av
När den automatiska avbländ-
ningsfunktionen är i läge ON tänds
indikatorn.
Funktionen försätts i ON-läge varje
gång startknappen trycks till ON-
läge.
Tryck på knappen för att sätta funk-
tionen i OFF-läge. (Indikeringslam-
pan släcks också.)
■ Skydd mot sensorfel (modeller me d invändig backspegel med automa-
tiskt bländskydd)
Indikering
Sensorerna fungerar korrekt om de inte
vidrörs eller täcks över.
VA R N I N G
Ändra inte spegelns läge under färd.
Det är då lätt att tappa kontrollen över bilen och orsaka en olycka med risk
för svåra eller livshotande skador.
OM47B24SE.book Page 156 Friday, June 10, 2016 4:36 PM

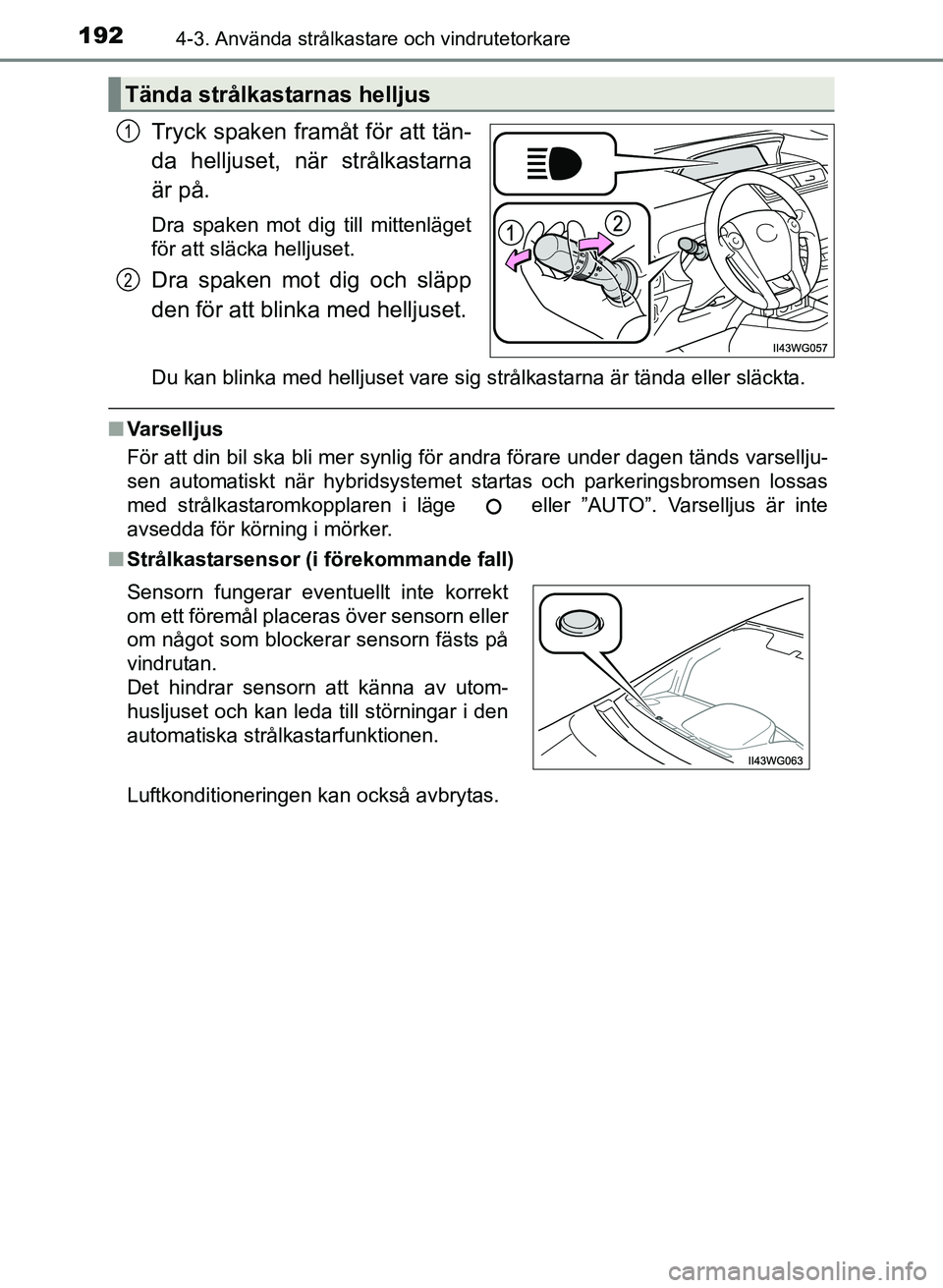

1924-3. Använda strålkastare och vindrutetorkare
OM47B24SE
Tryck spaken framåt för att tän-
da helljuset, när strålkastarna
är på.
Dra spaken mot dig till mittenläget
för att släcka helljuset.
Dra spaken mot dig och släpp
den för att blinka med helljuset.
Du kan blinka med helljuset vare sig strålkastarna är tända eller släckta.
■Varselljus
För att din bil ska bli mer synlig för andra förare under dagen tänds varsellju-
sen automatiskt när hybridsystemet startas och parkeringsbromsen lossas
med strålkastaromkopplaren i läge eller ”AUTO”. Varselljus är inte
avsedda för körning i mörker.
■ Strålkastarsensor (i förekommande fall)
Luftkonditioneringen kan också avbrytas.
Tända strålkastarnas helljus
1
2
Sensorn fungerar eventuellt inte korrekt
om ett föremål placeras över sensorn eller
om något som blockerar sensorn fästs på
vindrutan.
Det hindrar sensorn att känna av utom-
husljuset och kan leda till störningar i den
automatiska strålkastarfunktionen.
OM47B24SE.book Page 192 Friday, June 10, 2016 4:36 PM
