TOYOTA PRIUS PLUS 2017 Upute Za Rukovanje (in Croatian)

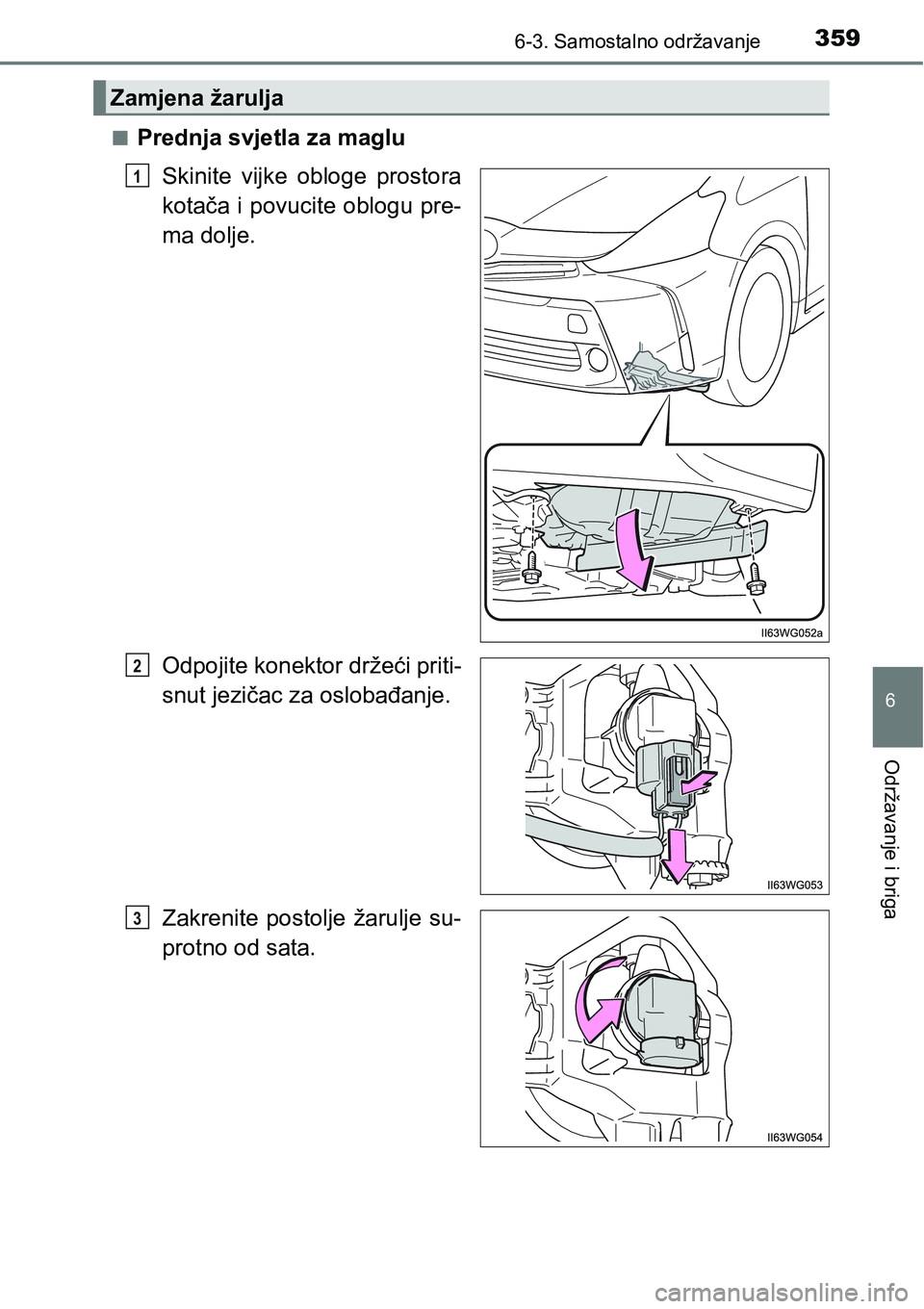

3596-3. Samostalno održavanje
6
Održavanje i briga
nPrednja svjetla za maglu
Skinite vijke obloge prostora
kotača i povucite oblogu pre-
ma dolje.
Odpojite konektor držeći priti-
snut jezičac za oslobađanje.
Zakrenite postolje žarulje su-
protno od sata.
Zamjena žarulja
1
2
3

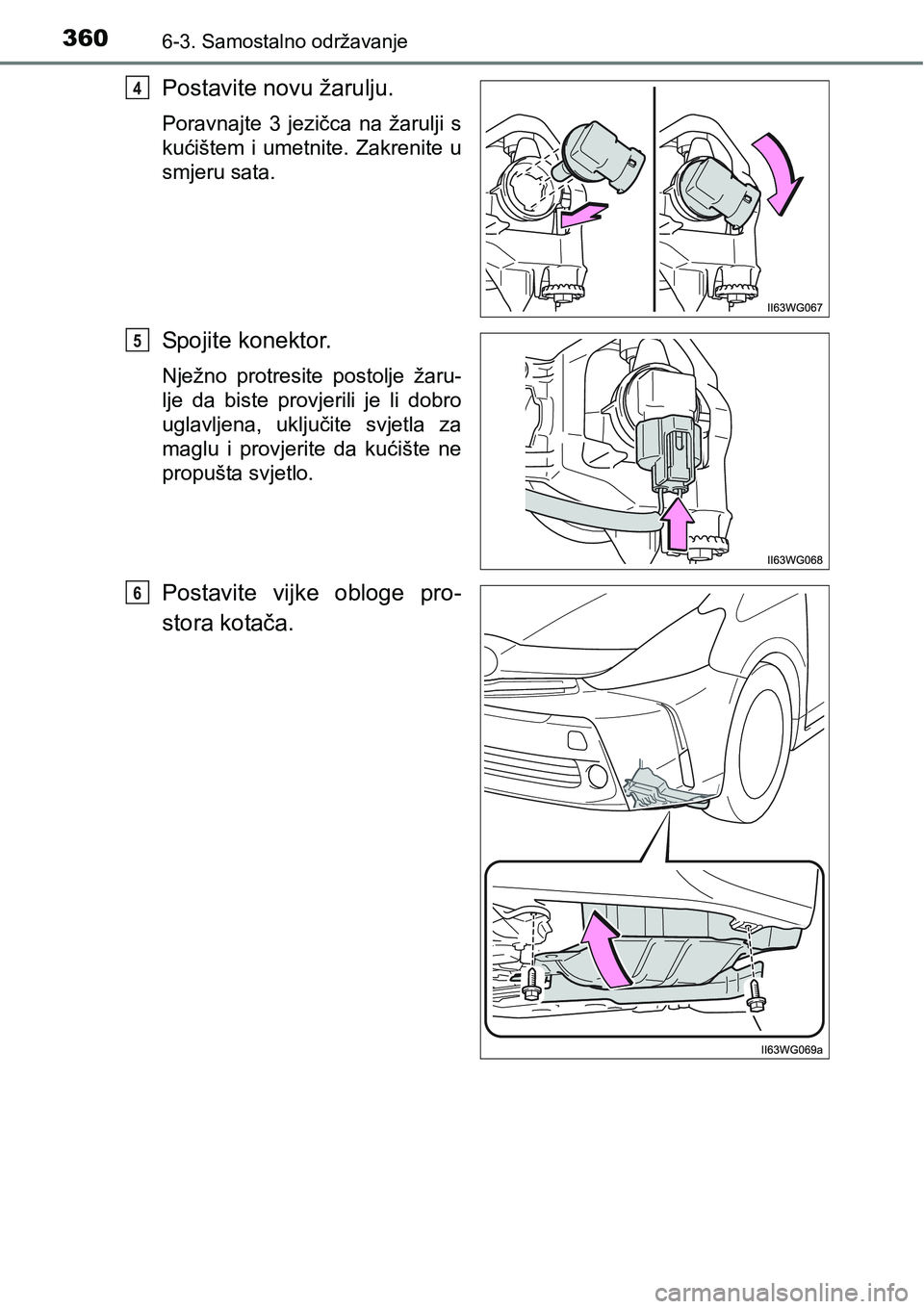

3606-3. Samostalno održavanje
Postavite novu žarulju.
Poravnajte 3 jezičca na žarulji s
kućištem i umetnite. Zakrenite u
smjeru sata.
Spojite konektor.
Nježno protresite postolje žaru-
lje da biste provjerili je li dobro
uglavljena, uključite svjetla za
maglu i provjerite da kućište ne
propušta svjetlo.
Postavite vijke obloge pro-
stora kotača.
4
5
6

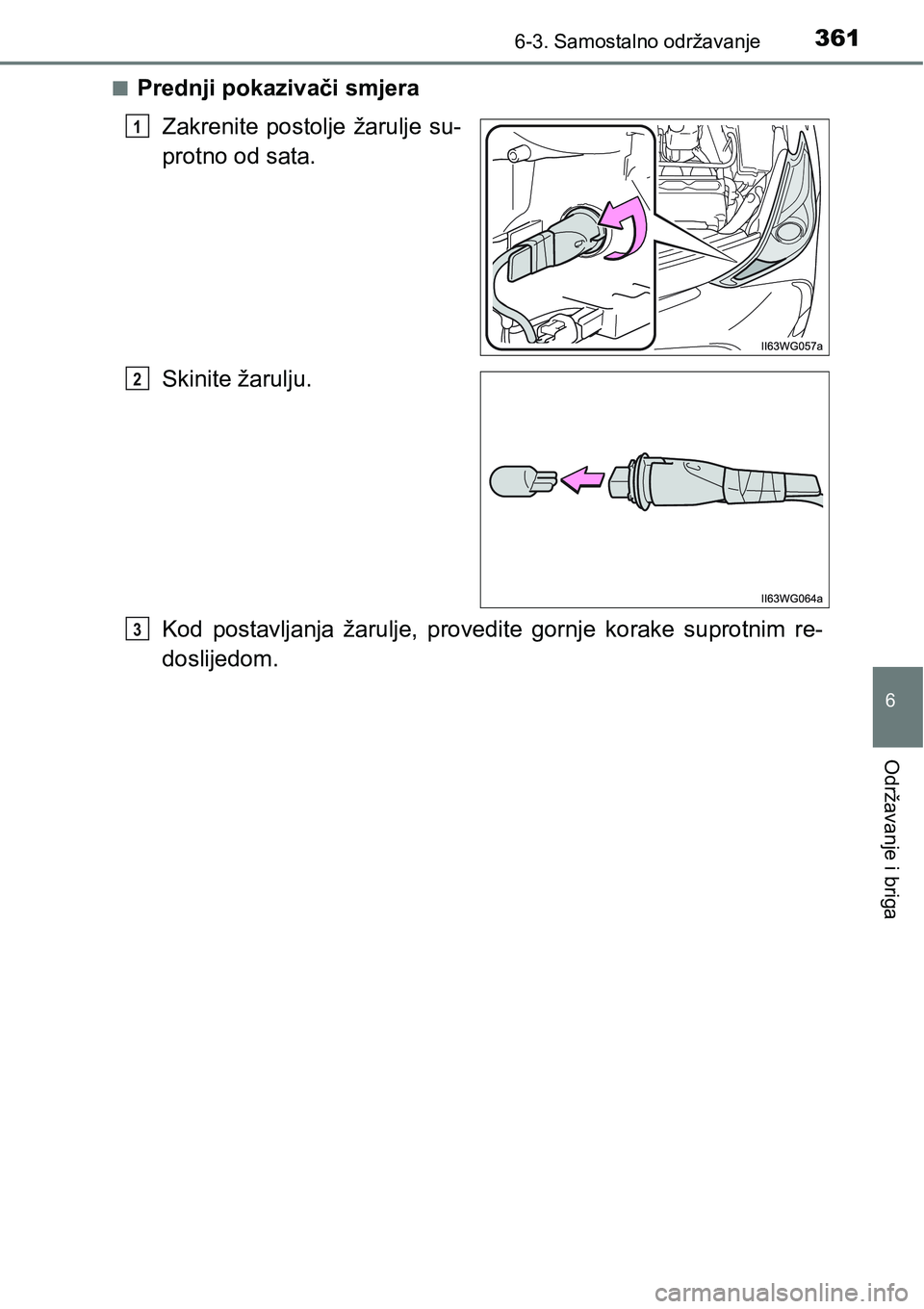

3616-3. Samostalno održavanje
6
Održavanje i briga
nPrednji pokazivači smjera
Zakrenite postolje žarulje su-
protno od sata.
Skinite žarulju.
Kod postavljanja žarulje, provedite gornje korake suprotnim re-
doslijedom.
1
2
3

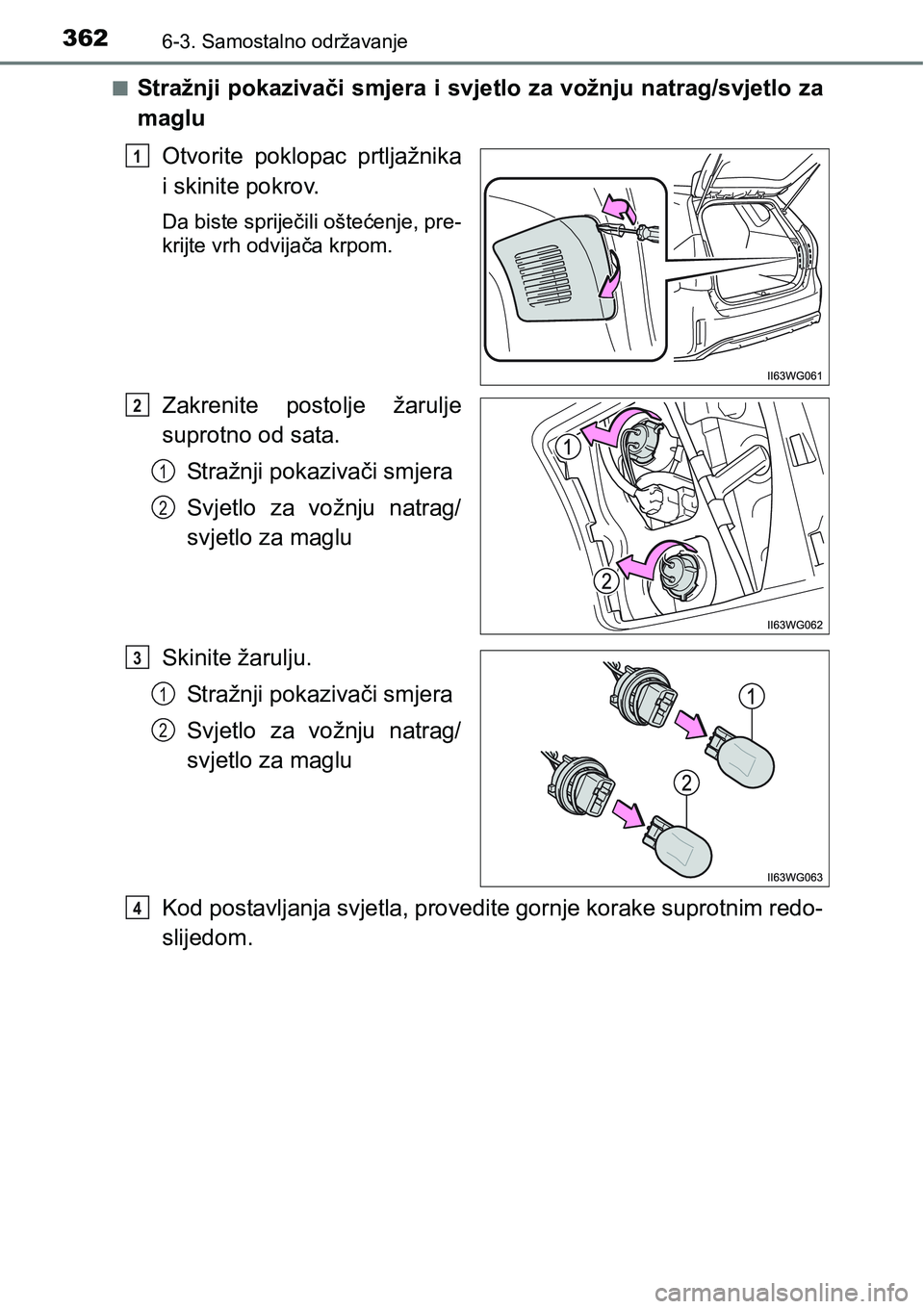

3626-3. Samostalno održavanje
nStražnji pokazivači smjera i svjetlo za vožnju natrag/svjetlo za
maglu
Otvorite poklopac prtljažnika
i skinite pokrov.
Da biste spriječili oštećenje, pre-
krijte vrh odvijača krpom.
Zakrenite postolje žarulje
suprotno od sata.
Stražnji pokazivači smjera
Svjetlo za vožnju natrag/
svjetlo za maglu
Skinite žarulju.
Stražnji pokazivači smjera
Svjetlo za vožnju natrag/
svjetlo za maglu
Kod postavljanja svjetla, provedite gornje korake suprotnim redo-
slijedom.
1
2
1
2
3
1
2
4

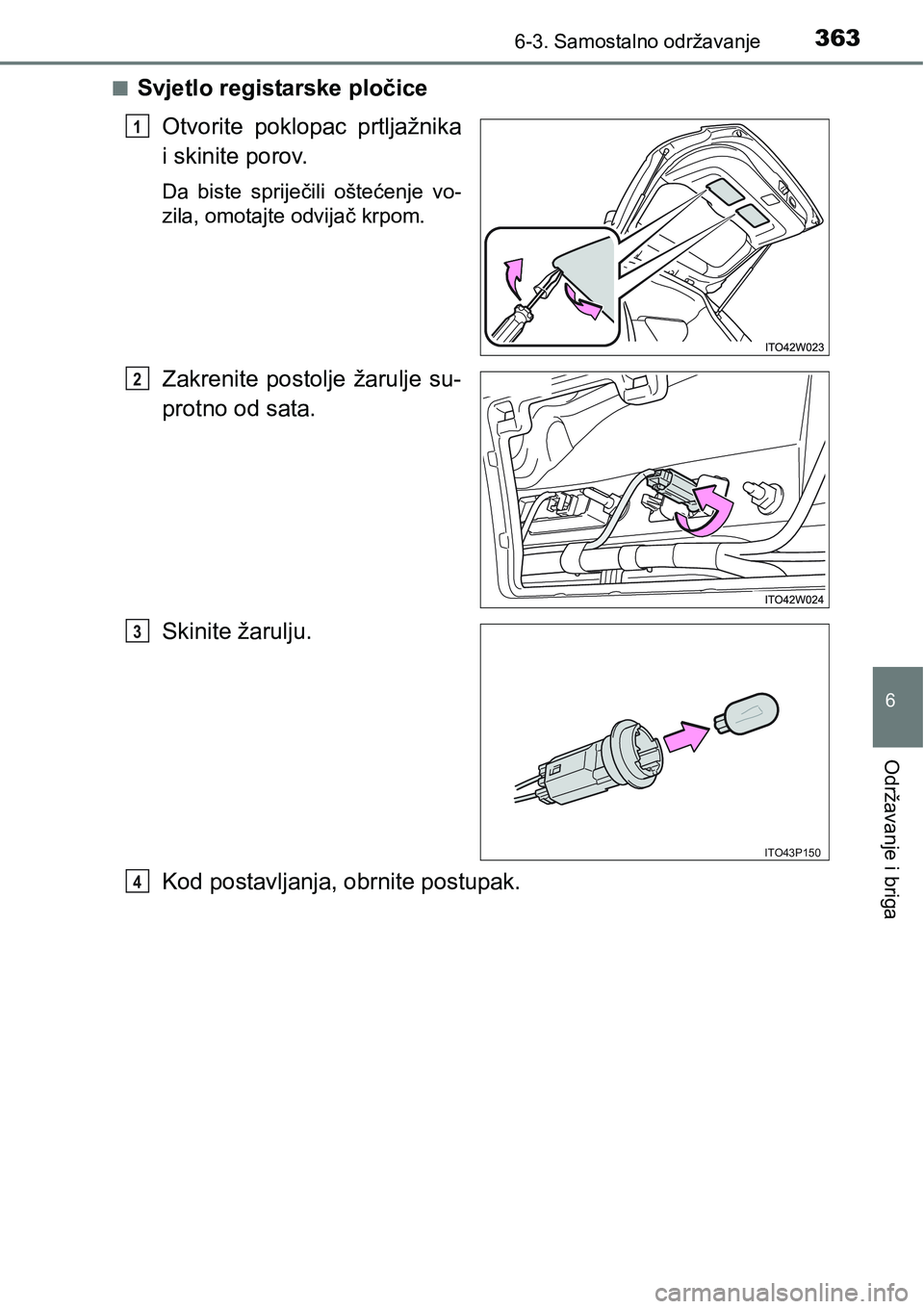

3636-3. Samostalno održavanje
6
Održavanje i briga
nSvjetlo registarske pločice
Otvorite poklopac prtljažnika
i skinite porov.
Da biste spriječili oštećenje vo-
zila, omotajte odvijač krpom.
Zakrenite postolje žarulje su-
protno od sata.
Skinite žarulju.
Kod postavljanja, obrnite postupak.
1
2
ITO43P150
P
4

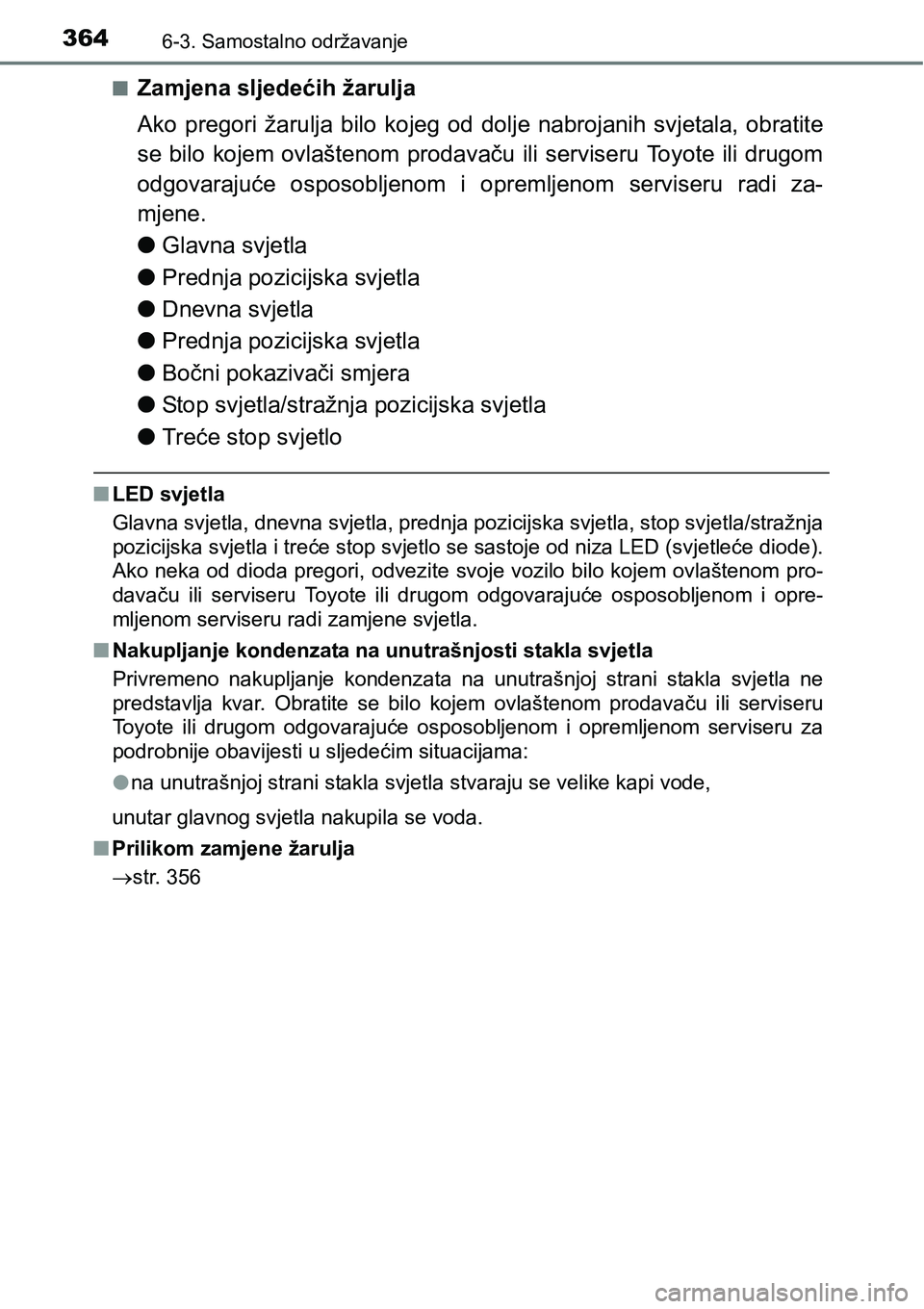

3646-3. Samostalno održavanje
nZamjena sljedećih žarulja
Ako pregori žarulja bilo kojeg od dolje nabrojanih svjetala, obratite
se bilo kojem ovlaštenom prodavaču ili serviseru Toyote ili drugom
odgovarajuće osposobljenom i opremljenom serviseru radi za-
mjene.
lGlavna svjetla
lPrednja pozicijska svjetla
lDnevna svjetla
lPrednja pozicijska svjetla
lBočni pokazivači smjera
lStop svjetla/stražnja pozicijska svjetla
lTreće stop svjetlo
nLED svjetla
Glavna svjetla, dnevna svjetla, prednja pozicijska svjetla, stop svjetla/stražnja
pozicijska svjetla i treće stop svjetlo se sastoje od niza LED (svjetleće diode).
Ako neka od dioda pregori, odvezite svoje vozilo bilo kojem ovlaštenom pro-
davaču ili serviseru Toyote ili drugom odgovarajuće osposobljenom i opre-
mljenom serviseru radi zamjene svjetla.
nNakupljanje kondenzata na unutrašnjosti stakla svjetla
Privremeno nakupljanje kondenzata na unutrašnjoj strani stakla svjetla ne
predstavlja kvar. Obratite se bilo kojem ovlaštenom prodavaču ili serviseru
Toyote ili drugom odgovarajuće osposobljenom i opremljenom serviseru za
podrobnije obavijesti u sljedećim situacijama:
lna unutrašnjoj strani stakla svjetla stvaraju se velike kapi vode,
unutar glavnog svjetla nakupila se voda.
nPrilikom zamjene žarulja
str. 356

3656-3. Samostalno održavanje
6
Održavanje i briga

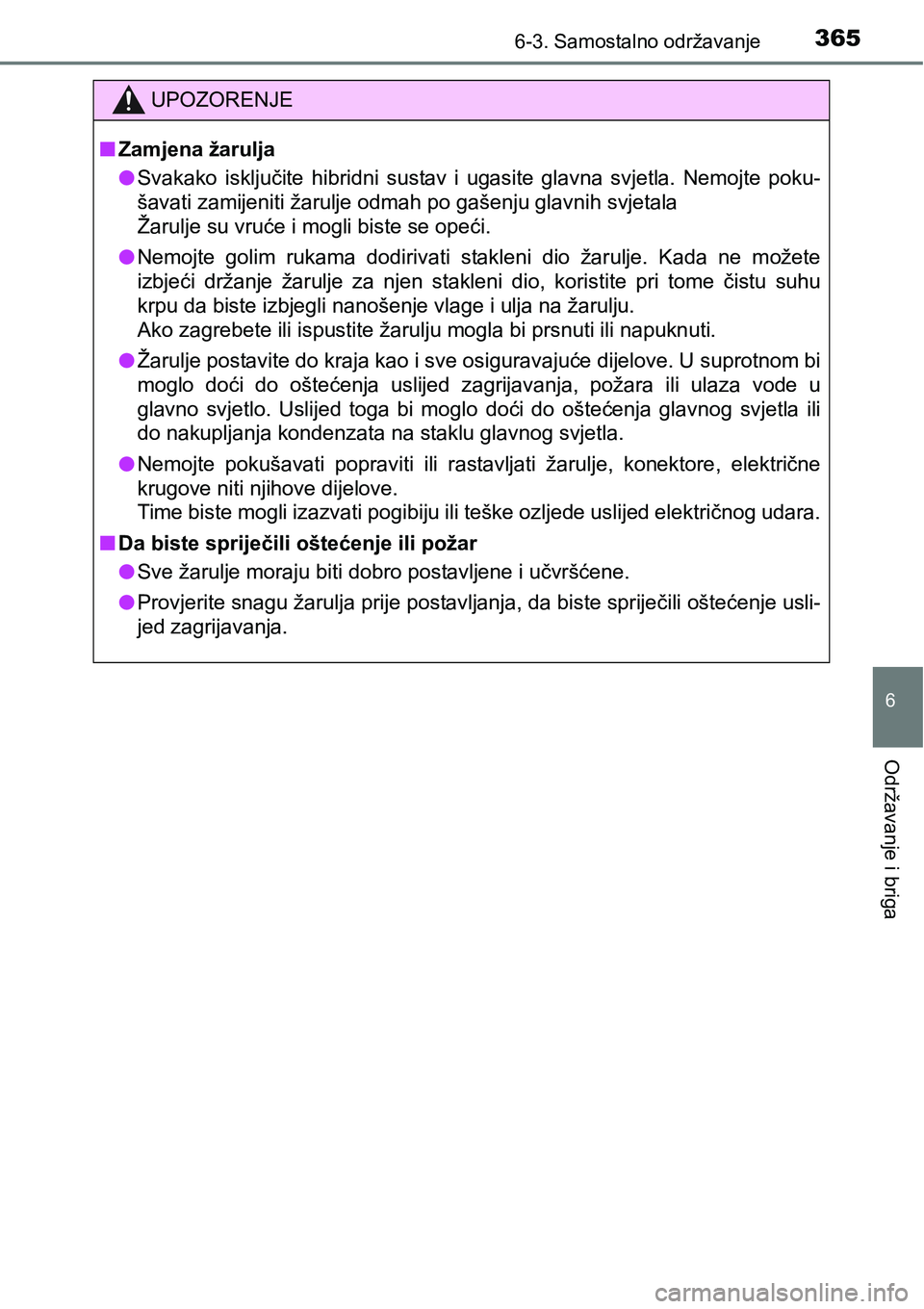

UPOZORENJE
nZamjena žarulja
lSvakako isključite hibridni sustav i ugasite glavna svjetla. Nemojte poku-
šavati zamijeniti žarulje odmah po gašenju glavnih svjetala
Žarulje su vruće i mogli biste se opeći.
lNemojte golim rukama dodirivati stakleni dio žarulje. Kada ne možete
izbjeći držanje žarulje za njen stakleni dio, koristite pri tome čistu suhu
<004e00550053005800030047004400030045004c0056005700480003004c005d0045004d0048004a004f004c0003005100440051005200e300480051004d004800030059004f0044004a00480003004c00030058004f004d0044000300510044000300e500
4400550058004f004d00580011[
Ako zagrebete ili ispustite žarulju mogla bi prsnuti ili napuknuti.
lŽarulje postavite do kraja kao i sve osiguravajuće dijelove. U suprotnom bi
moglo doći do oštećenja uslijed zagrijavanja, požara ili ulaza vode u
glavno svjetlo. Uslijed toga bi moglo doći do oštećenja glavnog svjetla ili
do nakupljanja kondenzata na staklu glavnog svjetla.
lNemojte pokušavati popraviti ili rastavljati žarulje, konektore, električne
krugove niti njihove dijelove.
Time biste mogli izazvati pogibiju ili teške ozljede uslijed električnog udara.
nDa biste spriječili oštećenje ili požar
lSve žarulje moraju biti dobro postavljene i učvršćene.
lProvjerite snagu žarulja prije postavljanja, da biste spriječili oštećenje usli-
jed zagrijavanja.

3666-3. Samostalno održavanje

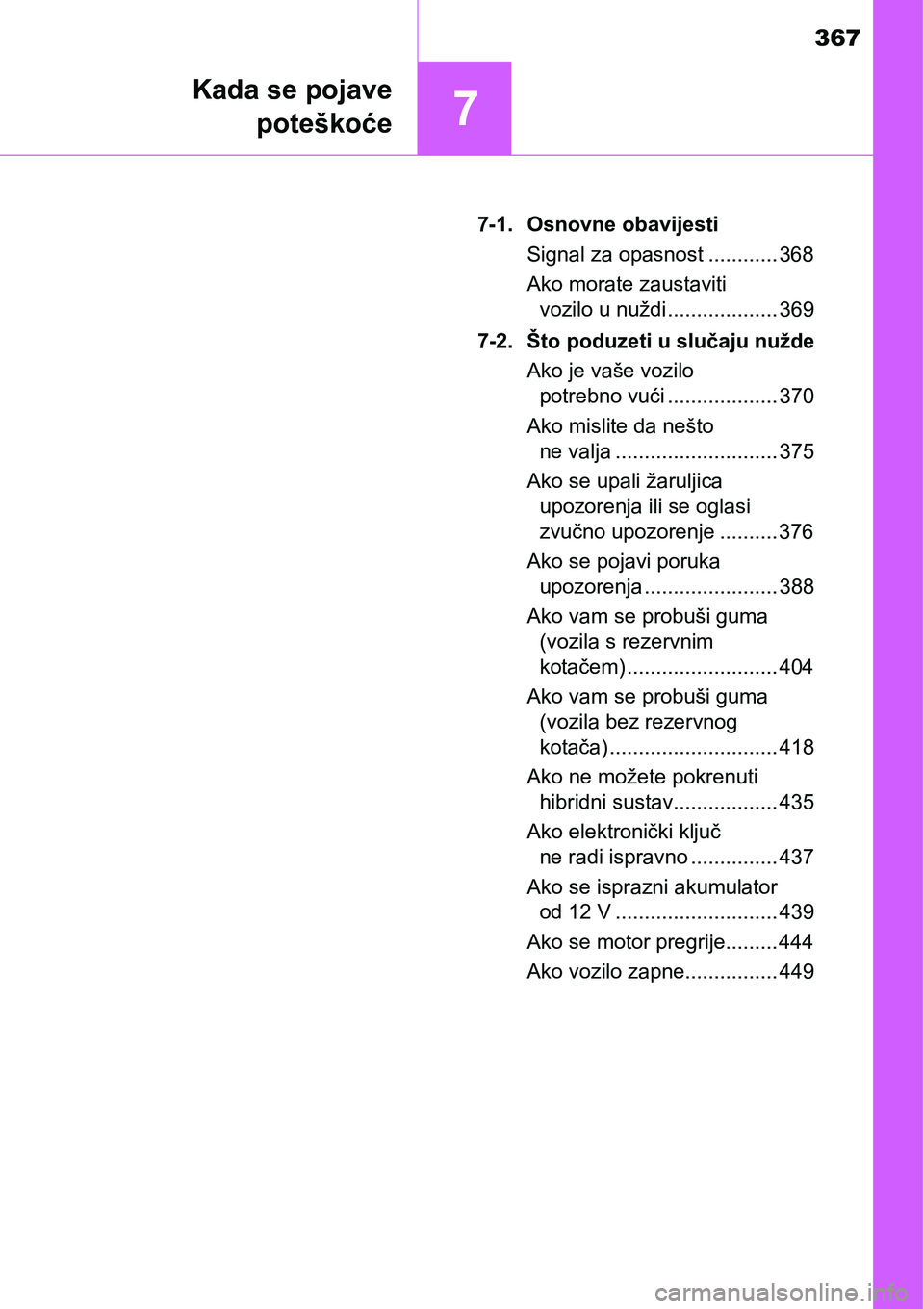

367
7
Kada se pojave
poteškoće
7-1. Osnovne obavijesti
Signal za opasnost ............ 368
Ako morate zaustaviti
vozilo u nuždi ................... 369
7-2. Što poduzeti u slučaju nužde
Ako je vaše vozilo
potrebno vući ................... 370
Ako mislite da nešto
ne valja ............................ 375
Ako se upali žaruljica
upozorenja ili se oglasi
zvučno upozorenje .......... 376
Ako se pojavi poruka
upozorenja ....................... 388
Ako vam se probuši guma
(vozila s rezervnim
kotačem) .......................... 404
Ako vam se probuši guma
(vozila bez rezervnog
kotača) ............................. 418
Ako ne možete pokrenuti
hibridni sustav.................. 435
Ako elektronički ključ
ne radi ispravno ............... 437
Ako se isprazni akumulator
od 12 V ............................ 439
Ako se motor pregrije......... 444
Ako vozilo zapne................ 449

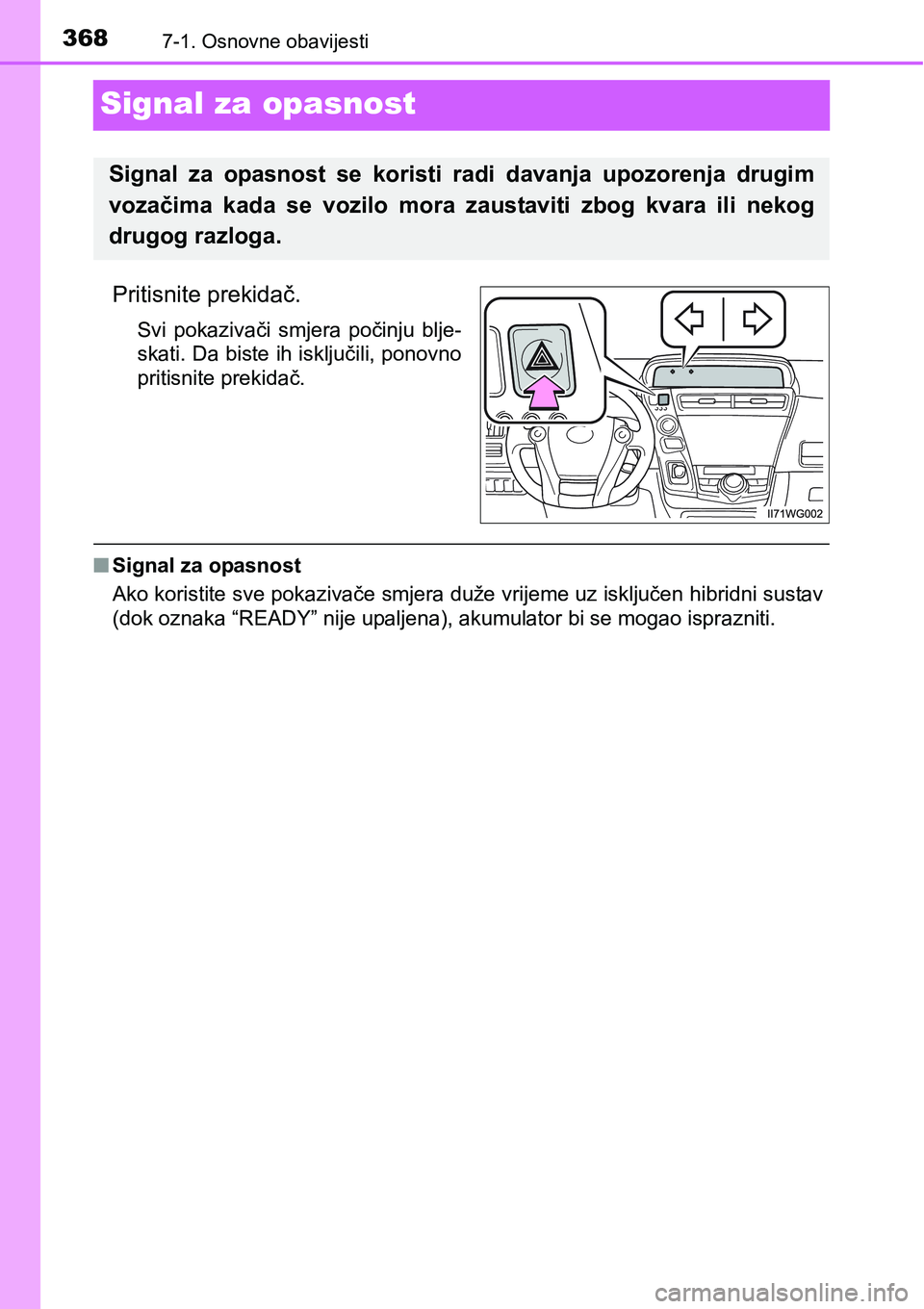

3687-1. Osnovne obavijesti
Signal za opasnost
Pritisnite prekidač.
Svi pokazivači smjera počinju blje-
skati. Da biste ih isključili, ponovno
pritisnite prekidač.
nSignal za opasnost
Ako koristite sve pokazivače smjera duže vrijeme uz isključen hibridni sustav
(dok oznaka “READY” nije upaljena), akumulator bi se mogao isprazniti.
Signal za opasnost se koristi radi davanja upozorenja drugim
vozačima kada se vozilo mora zaustaviti zbog kvara ili nekog
drugog razloga.
