5207-2. Stappen die genomen moeten worden in noodgevallen
PRIUS +_OM_OM47D30E_(EE)■

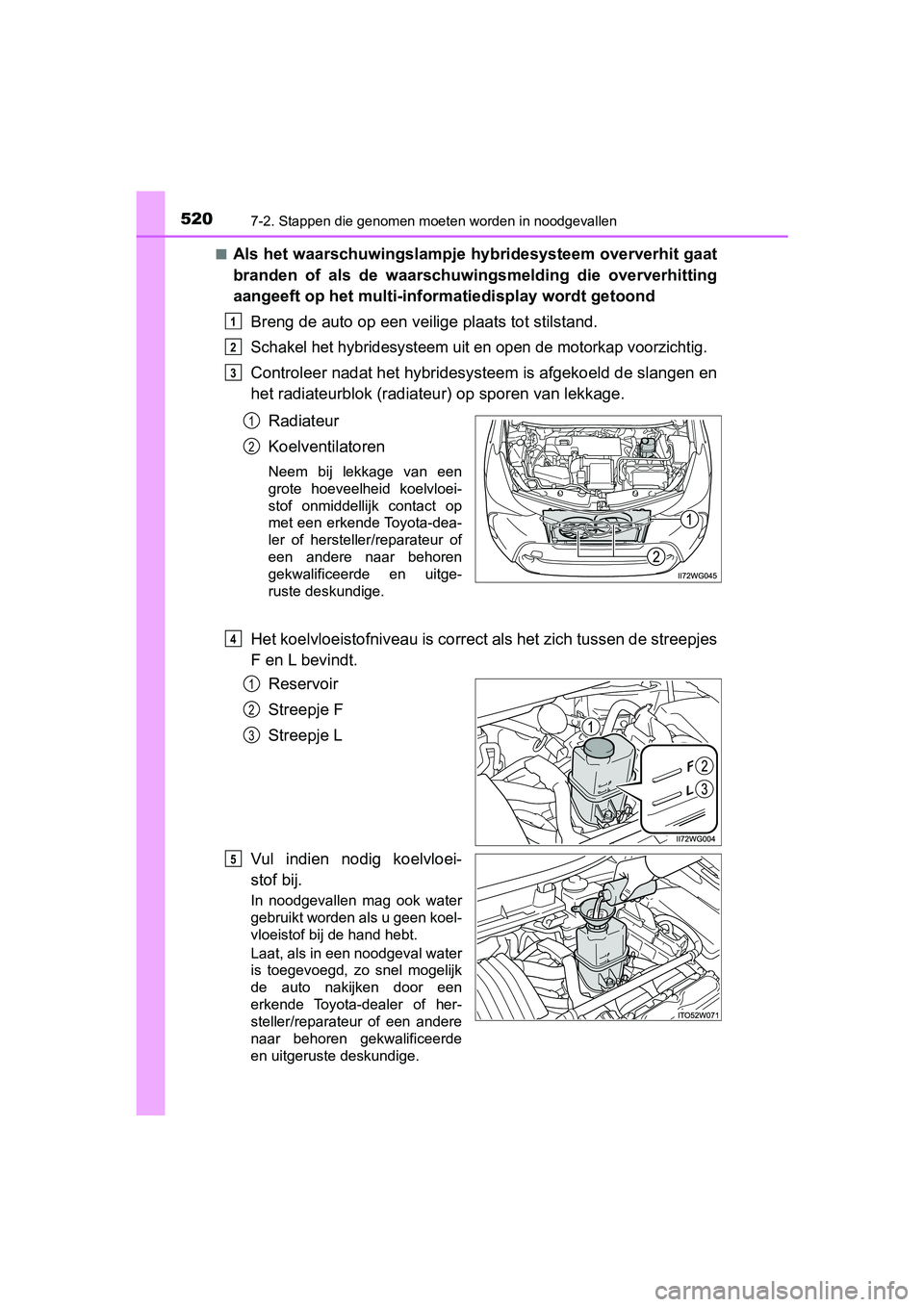

Als het waarschuwingslampje hybridesysteem oververhit gaat
branden of als de waarschuwi
ngsmelding die oververhitting
aangeeft op het multi-inform atiedisplay wordt getoond
Breng de auto op een veilige plaats tot stilstand.
Schakel het hybridesysteem uit en open de motorkap voorzichtig.
Controleer nadat het hybridesysteem is afgekoeld de slangen en
het radiateurblok (radiateur) op sporen van lekkage.
Radiateur
Koelventilatoren
Neem bij lekkage van een
grote hoeveelheid koelvloei-
stof onmiddellijk contact op
met een erkende Toyota-dea-
ler of hersteller/reparateur of
een andere naar behoren
gekwalificeerde en uitge-
ruste deskundige.
Het koelvloeistofniveau is corre ct als het zich tussen de streepjes
F en L bevindt.
Reservoir
Streepje F
Streepje L
Vul indien nodig koelvloei-
stof bij.
In noodgevallen mag ook water
gebruikt worden als u geen koel-
vloeistof bij de hand hebt.
Laat, als in een noodgeval water
is toegevoegd, zo snel mogelijk
de auto nakijken door een
erkende Toyota-dealer of her-
steller/reparateur of een andere
naar behoren gekwalificeerde
en uitgeruste deskundige.
1
2
3
1
2
4
1
2
3
5
PRIUS +_OM_OM47D30E_(EE).book Page 520 Friday, February 8, 20 19 4:01 PM

5217-2. Stappen die genomen moeten worden in noodgevallen
PRIUS +_OM_OM47D30E_(EE)
7
Bij problemen

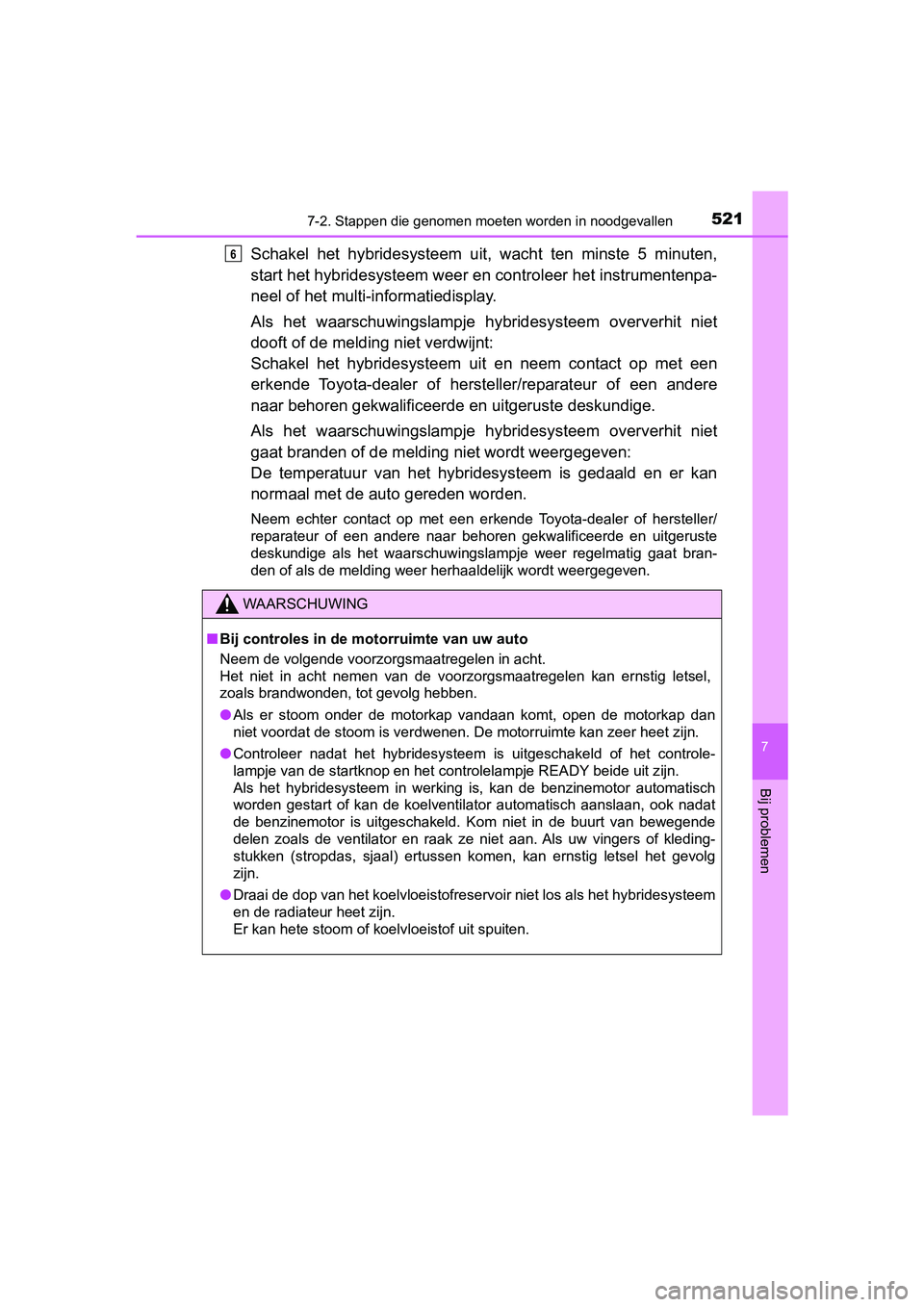

Schakel het hybridesysteem uit , wacht ten minste 5 minuten,
start het hybridesysteem weer en controleer het instrumentenpa-
neel of het multi- informatiedisplay.
Als het waarschuwingslampje h ybridesysteem oververhit niet
dooft of de melding niet verdwijnt:
Schakel het hybridesysteem uit en neem contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
Als het waarschuwingslampje h ybridesysteem oververhit niet
gaat branden of de meldi ng niet wordt weergegeven:
De temperatuur van het hybridesysteem is gedaald en er kan
normaal met de auto gereden worden.
Neem echter contact op met een erkende Toyota-dealer of herstel ler/
reparateur of een andere naar behoren gekwalificeerde en uitger uste
deskundige als het waarschuwingslampje weer regelmatig gaat bra n-
den of als de melding weer herhaaldelijk wordt weergegeven.
WAARSCHUWING
■ Bij controles in de mo torruimte van uw auto
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de v oorzorgsmaatregelen kan ernstig letsel,
zoals brandwonden, tot gevolg hebben.
● Als er stoom onder de motorkap vandaan komt, open de motorkap d an
niet voordat de stoom is verdwenen. De motorruimte kan zeer hee t zijn.
● Controleer nadat het hybridesysteem is uitgeschakeld of het con trole-
lampje van de startknop en het controlelampje READY beide uit z ijn.
Als het hybridesysteem in werking is, kan de benzinemotor autom atisch
worden gestart of kan de koelventilator automatisch aanslaan, ook nadat
de benzinemotor is uitgeschakeld. Kom niet in de buurt van bewe gende
delen zoals de ventilator en raak ze niet aan. Als uw vingers of kleding-
stukken (stropdas, sjaal) ertussen komen, kan ernstig letsel het gevolg
zijn.
● Draai de dop van het koelvloeistofreservoir niet los als het hybridesysteem
en de radiateur heet zijn.
Er kan hete stoom of koelvloeistof uit spuiten.
6
PRIUS +_OM_OM47D30E_(EE).book Page 521 Friday, February 8, 20 19 4:01 PM

5227-2. Stappen die genomen moeten worden in noodgevallen
PRIUS +_OM_OM47D30E_(EE)

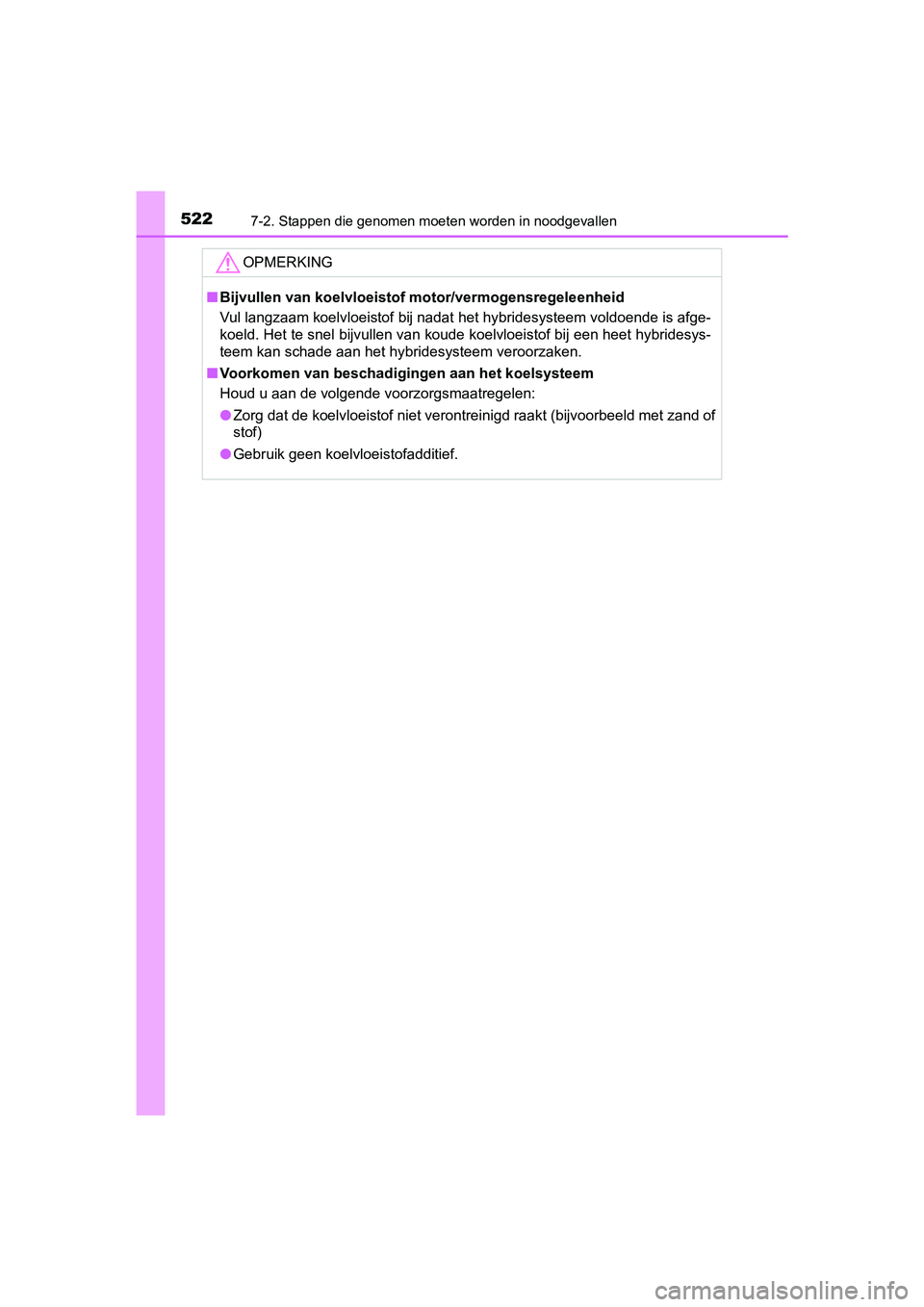

OPMERKING
■Bijvullen van koelvloeistof motor/vermogensregeleenheid
Vul langzaam koelvloeistof bij nadat het hybridesysteem voldoen de is afge-
koeld. Het te snel bijvullen van koude koelvloeistof bij een he et hybridesys-
teem kan schade aan het hybridesysteem veroorzaken.
■ Voorkomen van beschadigin gen aan het koelsysteem
Houd u aan de volgende voorzorgsmaatregelen:
● Zorg dat de koelvloeistof niet verontreinigd raakt (bijvoorbeeld met zand of
stof)
● Gebruik geen koelvloeistofadditief.
PRIUS +_OM_OM47D30E_(EE).book Page 522 Friday, February 8, 20 19 4:01 PM

5237-2. Stappen die genomen moeten worden in noodgevallen
PRIUS +_OM_OM47D30E_(EE)
7
Bij problemen

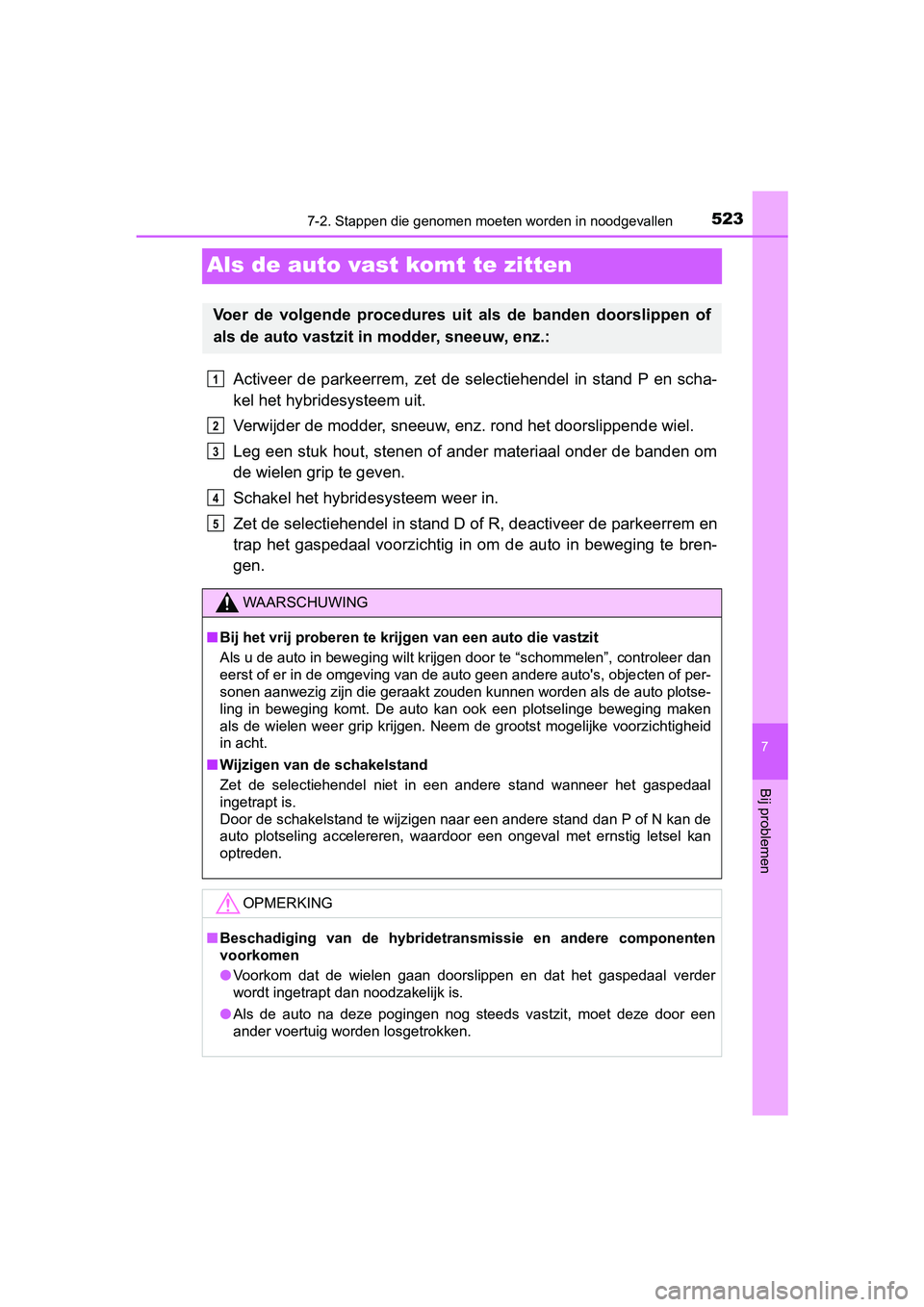

Als de auto vast komt te zitten
Activeer de parkeerrem, zet de selectiehendel in stand P en sch a-
kel het hybridesysteem uit.
Verwijder de modder, sneeuw, en z. rond het doorslippende wiel.
Leg een stuk hout, stenen of ander materiaal onder de banden om
de wielen grip te geven.
Schakel het hybridesysteem weer in.
Zet de selectiehendel in stand D o f R, deactiveer de parkeerrem en
trap het gaspedaal voorzichtig in om de auto in beweging te bre n-
gen.
Voer de volgende procedures uit als de banden doorslippen of
als de auto vastzit in modder, sneeuw, enz.:
WAARSCHUWING
■ Bij het vrij proberen te krijgen van een auto die vastzit
Als u de auto in beweging wilt krijgen door te “schommelen”, co ntroleer dan
eerst of er in de omgeving van de auto geen andere auto's, obje cten of per-
sonen aanwezig zijn die geraakt zouden kunnen worden als de auto plotse-
ling in beweging komt. De auto kan ook een plotselinge beweging maken
als de wielen weer grip krijgen. Neem de grootst mogelijke voor zichtigheid
in acht.
■ Wijzigen van de schakelstand
Zet de selectiehendel niet in een andere stand wanneer het gasp edaal
ingetrapt is.
Door de schakelstand te wijzigen naar een andere stand dan P of N kan de
auto plotseling accelereren, waardoor een ongeval met ernstig l etsel kan
optreden.
OPMERKING
■ Beschadiging van de hybridetransmissie en andere componenten
voorkomen
● Voorkom dat de wielen gaan doorslippen en dat het gaspedaal ver der
wordt ingetrapt dan noodzakelijk is.
● Als de auto na deze pogingen nog steeds vastzit, moet deze door een
ander voertuig worden losgetrokken.
1
2
3
4
5
PRIUS +_OM_OM47D30E_(EE).book Page 523 Friday, February 8, 20 19 4:01 PM

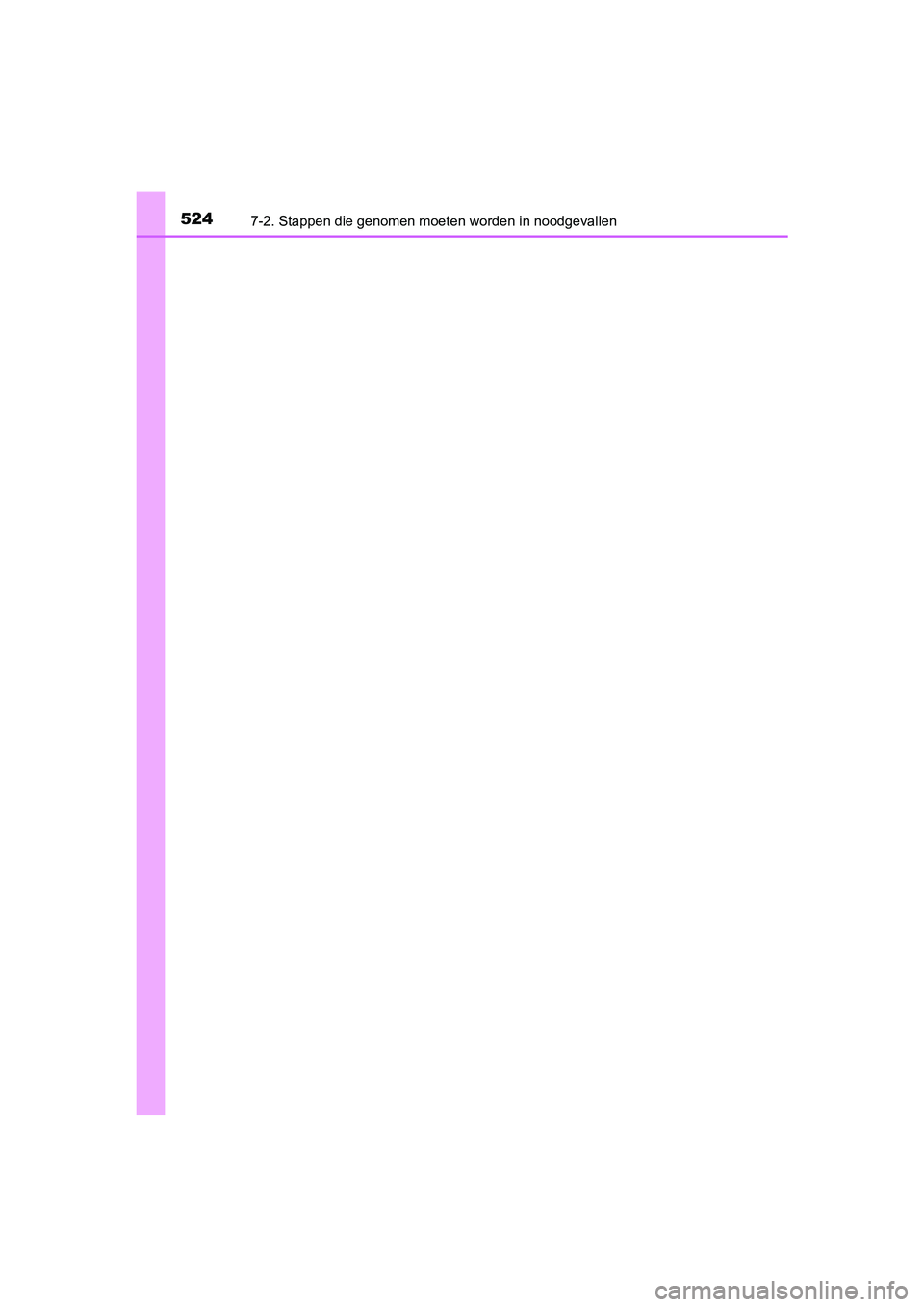

5247-2. Stappen die genomen moeten worden in noodgevallen
PRIUS +_OM_OM47D30E_(EE)
PRIUS +_OM_OM47D30E_(EE).book Page 524 Friday, February 8, 20 19 4:01 PM

525

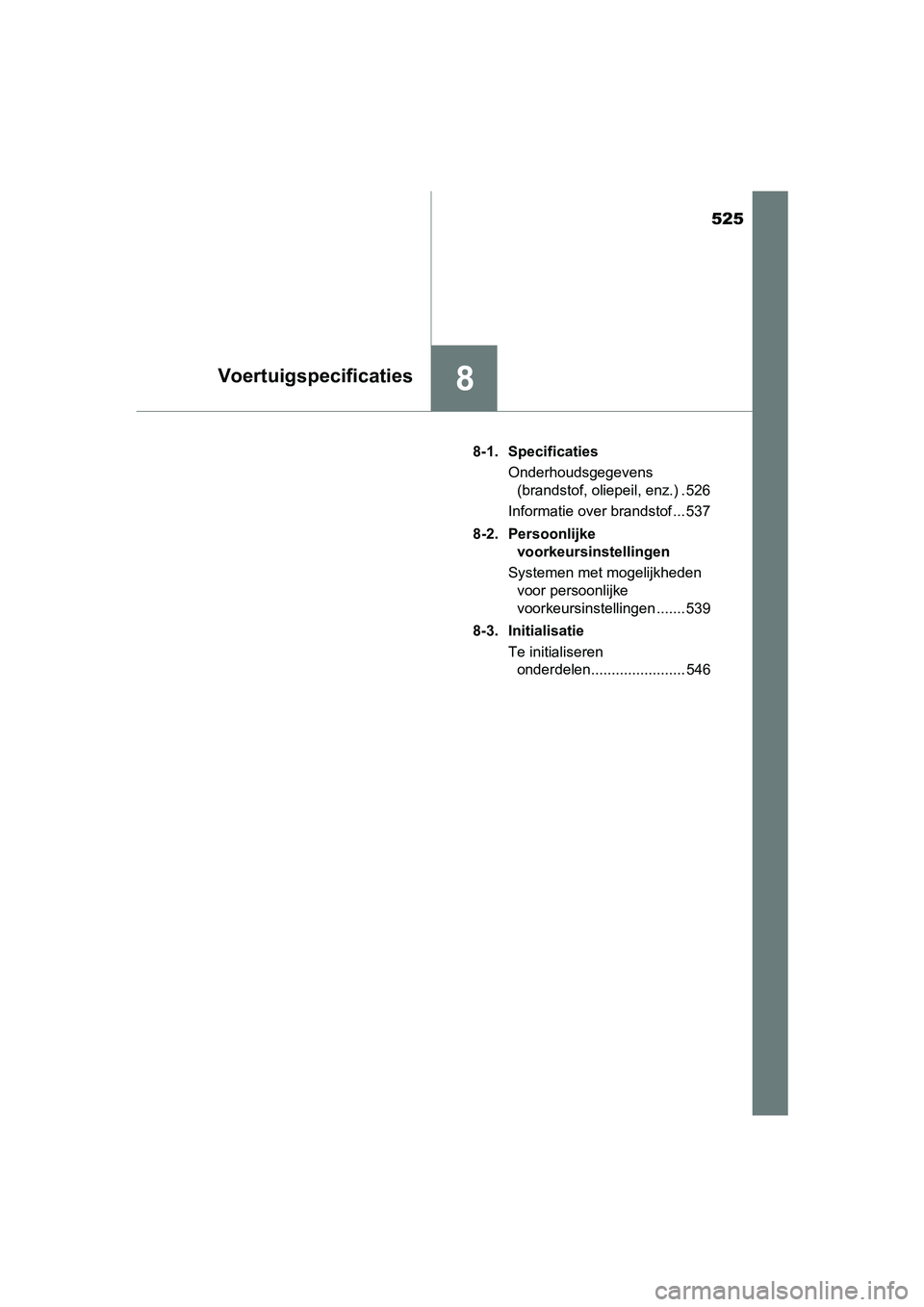

8Voertuigspecificaties
PRIUS +_OM_OM47D30E_(EE)8-1. Specificaties
Onderhoudsgegevens (brandstof, oliepeil, enz.) . 526
Informatie over brandstof ... 537
8-2. Persoonlijke voorkeursinstellingen
Systemen met mogelijkheden voor persoonlijke
voorkeursinstellingen ....... 539
8-3. Initialisatie Te initialiseren onderdelen....................... 546
PRIUS +_OM_OM47D30E_(EE).book Page 525 Friday, February 8, 20 19 4:01 PM

5268-1. Specificaties
PRIUS +_OM_OM47D30E_(EE)

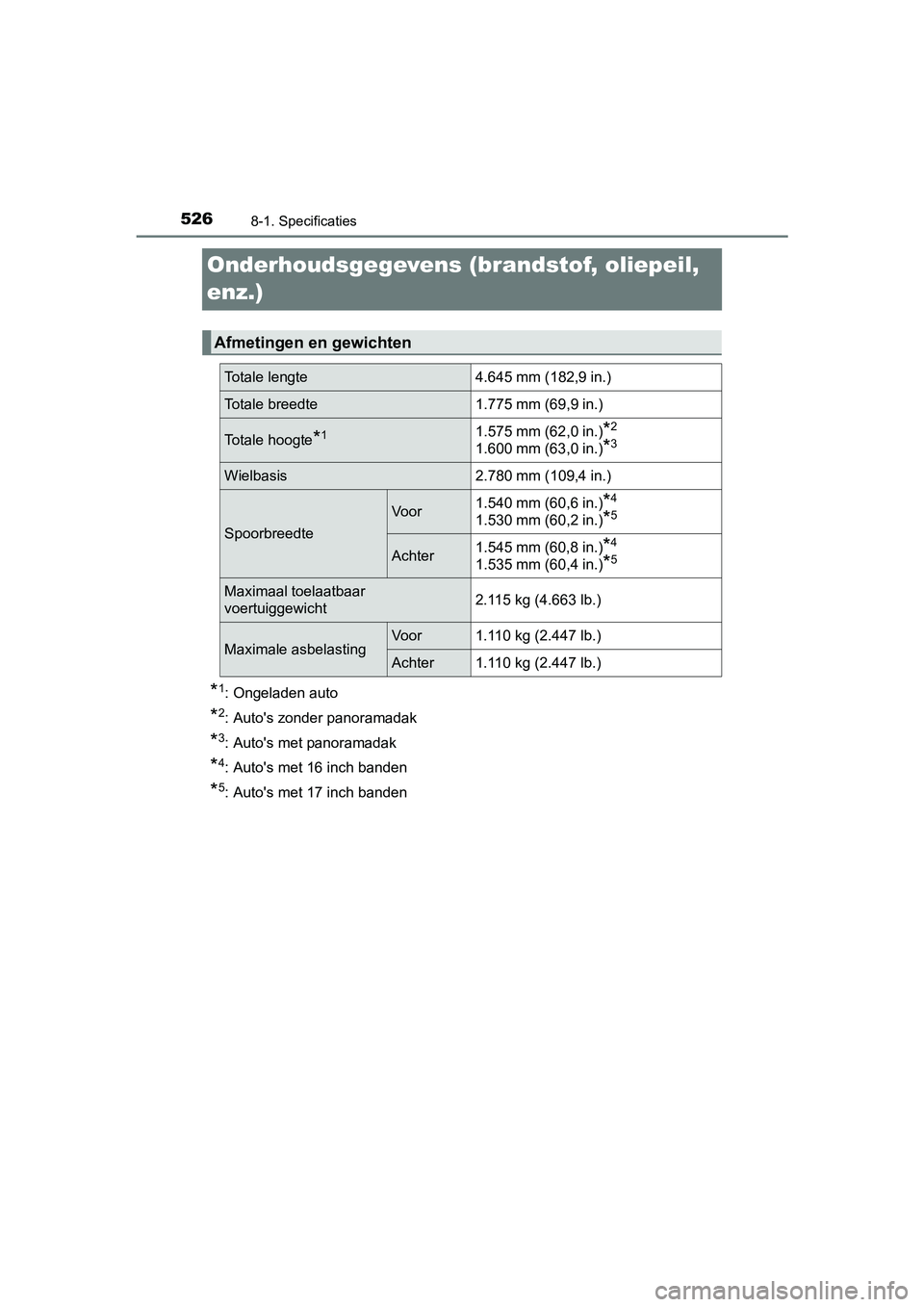

Onderhoudsgegevens (brandstof, oliepeil,
enz.)
*1: Ongeladen auto
*2: Auto's zonder panoramadak
*3: Auto's met panoramadak
*4: Auto's met 16 inch banden
*5: Auto's met 17 inch banden
Afmetingen en gewichten
Totale lengte4.645 mm (182,9 in.)
Totale breedte1.775 mm (69,9 in.)
Totale hoogte*11.575 mm (62,0 in.)*2
1.600 mm (63,0 in.)*3
Wielbasis2.780 mm (109,4 in.)
Spoorbreedte
Voor1.540 mm (60,6 in.)*4
1.530 mm (60,2 in.)*5
Achter1.545 mm (60,8 in.)*4
1.535 mm (60,4 in.)*5
Maximaal toelaatbaar
voertuiggewicht2.115 kg (4.663 lb.)
Maximale asbelastingVoor1.110 kg (2.447 lb.)
Achter1.110 kg (2.447 lb.)
PRIUS +_OM_OM47D30E_(EE).book Page 526 Friday, February 8, 20 19 4:01 PM

5278-1. Specificaties
PRIUS +_OM_OM47D30E_(EE)
8
Voertuigspecificaties

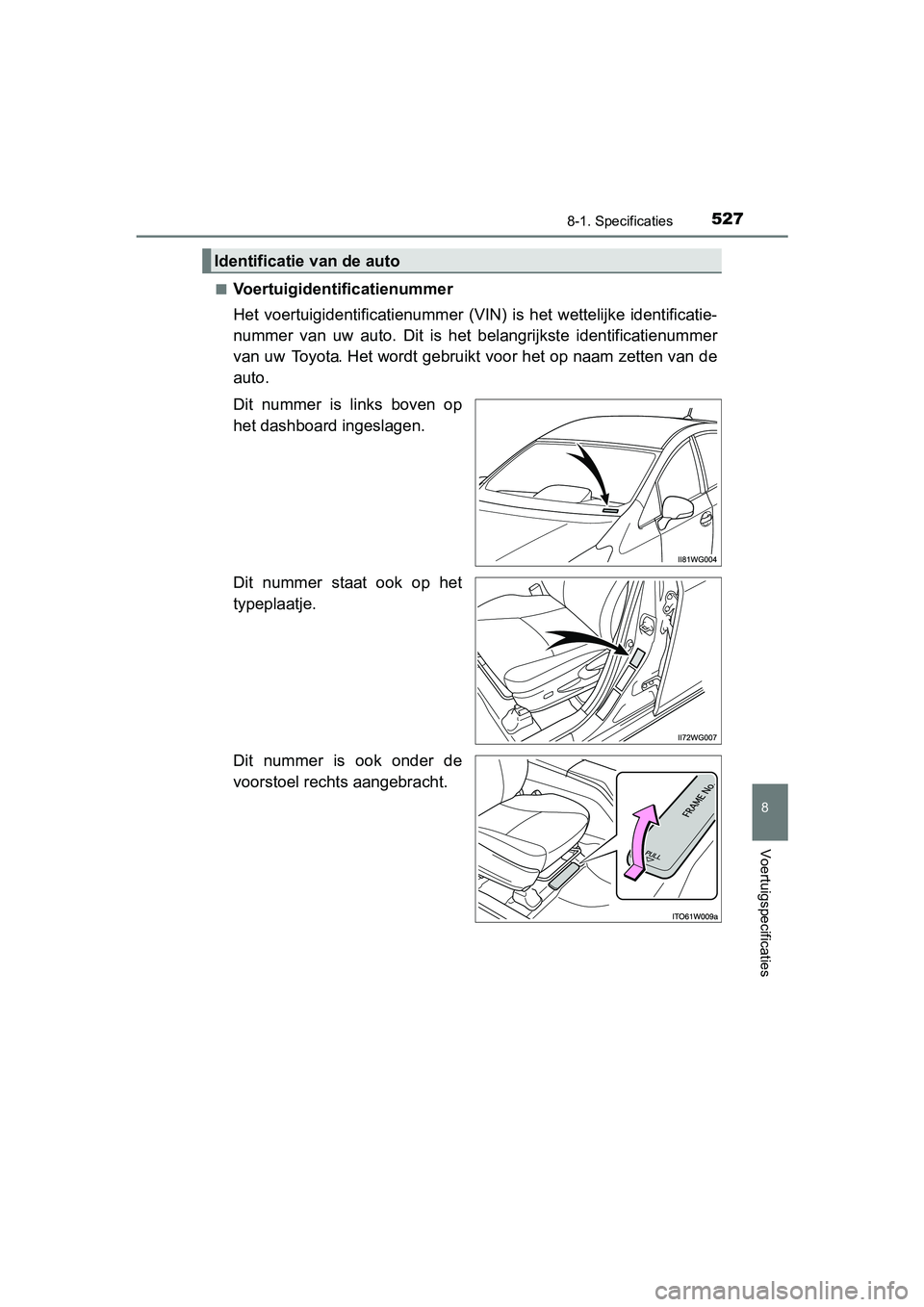

■Voertuigidentificatienummer
Het voertuigidentificatienummer (VIN) is het wettelijke identificatie-
nummer van uw auto. Dit is het belangrijkste identificatienumme r
van uw Toyota. Het wordt gebruik t voor het op naam zetten van de
auto.
Dit nummer is links boven op
het dashboard ingeslagen.
Dit nummer staat ook op het
typeplaatje.
Dit nummer is ook onder de
voorstoel recht s aangebracht.
Identificatie van de auto
PRIUS +_OM_OM47D30E_(EE).book Page 527 Friday, February 8, 20 19 4:01 PM

5288-1. Specificaties
PRIUS +_OM_OM47D30E_(EE)■

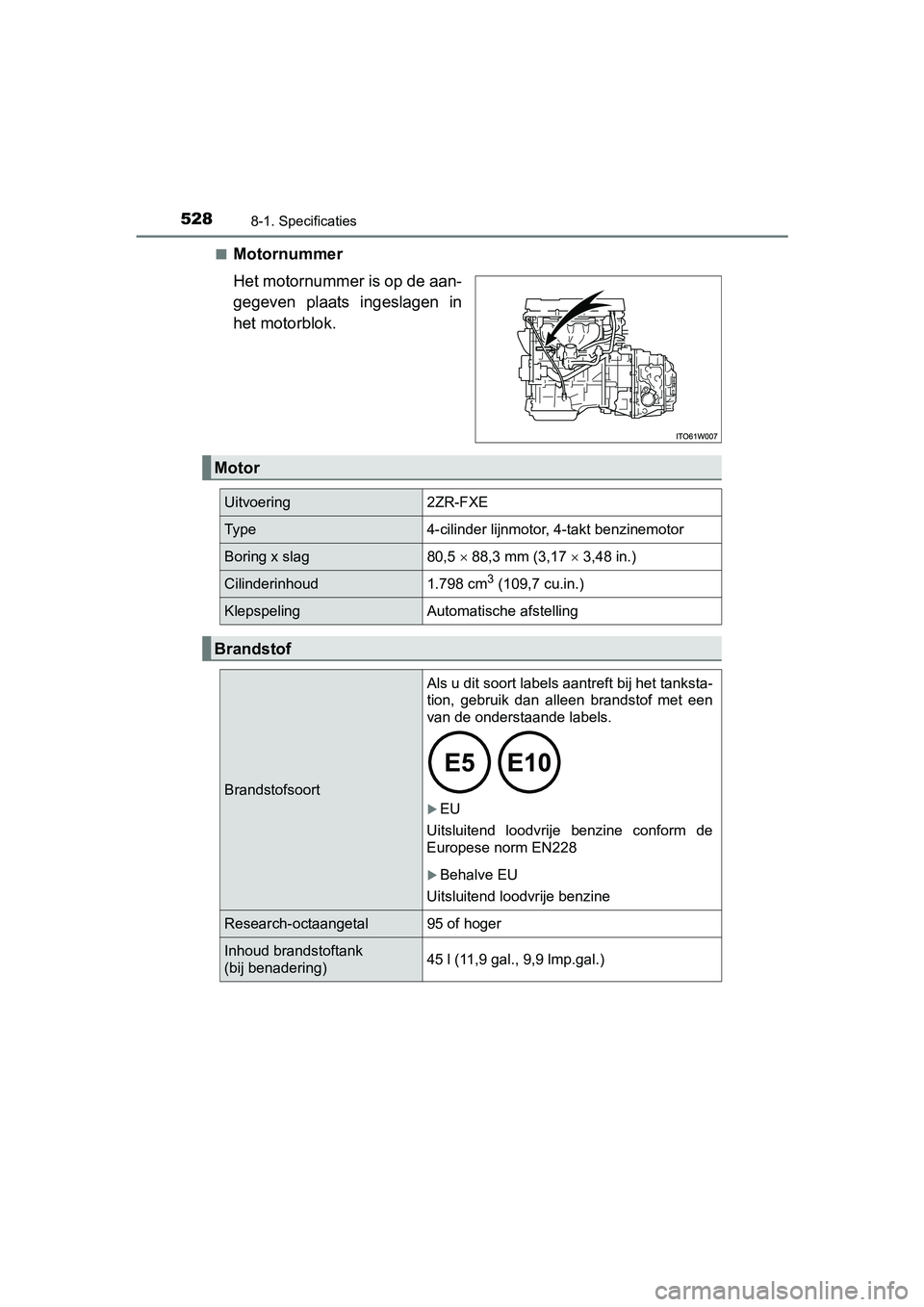

Motornummer
Het motornummer is op de aan-
gegeven plaats ingeslagen in
het motorblok.
Motor
Uitvoering2ZR-FXE
Ty p e4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag80,5 
88,3 mm (3,17  3,48 in.)
Cilinderinhoud1.798 cm3 (109,7 cu.in.)
KlepspelingAutomatische afstelling
Brandstof
Brandstofsoort
Als u dit soort labels aantreft bij het tanksta-
tion, gebruik dan alleen brandstof met een
van de onderstaande labels.

EU
Uitsluitend loodvrije benzine conform de
Europese norm EN228
Behalve EU
Uitsluitend loodvrije benzine
Research-octaangetal95 of hoger
Inhoud brandstoftank
(bij benadering)45 l (11,9 gal., 9,9 lmp.gal.)
PRIUS +_OM_OM47D30E_(EE).book Page 528 Friday, February 8, 20 19 4:01 PM

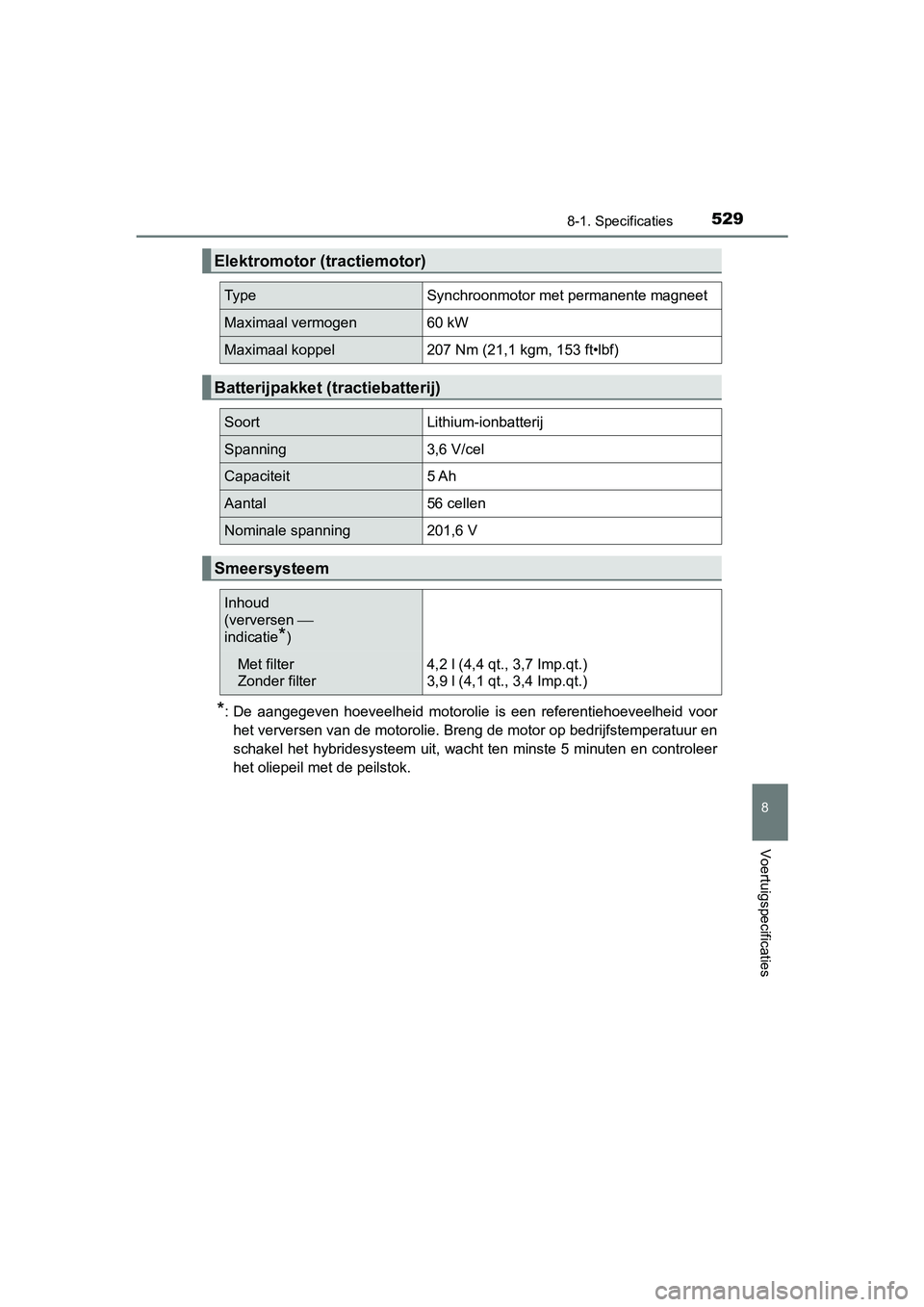

5298-1. Specificaties
PRIUS +_OM_OM47D30E_(EE)
8
Voertuigspecificaties
*: De aangegeven hoeveelheid motorolie is een referentiehoeveelheid voor
het verversen van de motorolie. Breng de motor op bedrijfstempe ratuur en
schakel het hybridesysteem uit, wacht ten minste 5 minuten en c ontroleer
het oliepeil met de peilstok.
Elektromotor (tractiemotor)
Ty p eSynchroonmotor met permanente magneet
Maximaal vermogen60 kW
Maximaal koppel207 Nm (21,1 kgm, 153 ft•lbf)
Batterijpakket (tractiebatterij)
SoortLithium-ionbatterij
Spanning3,6 V/cel
Capaciteit5 Ah
Aantal56 cellen
Nominale spanning201,6 V
Smeersysteem
Inhoud
(verversen 
indicatie
*)
Met filter
Zonder filter4,2 l (4,4 qt., 3,7 Imp.qt.)
3,9 l (4,1 qt., 3,4 Imp.qt.)
