4807-2. Stappen die genomen moeten worden in noodgevallen
PRIUS +_OM_OM47D30E_(EE)

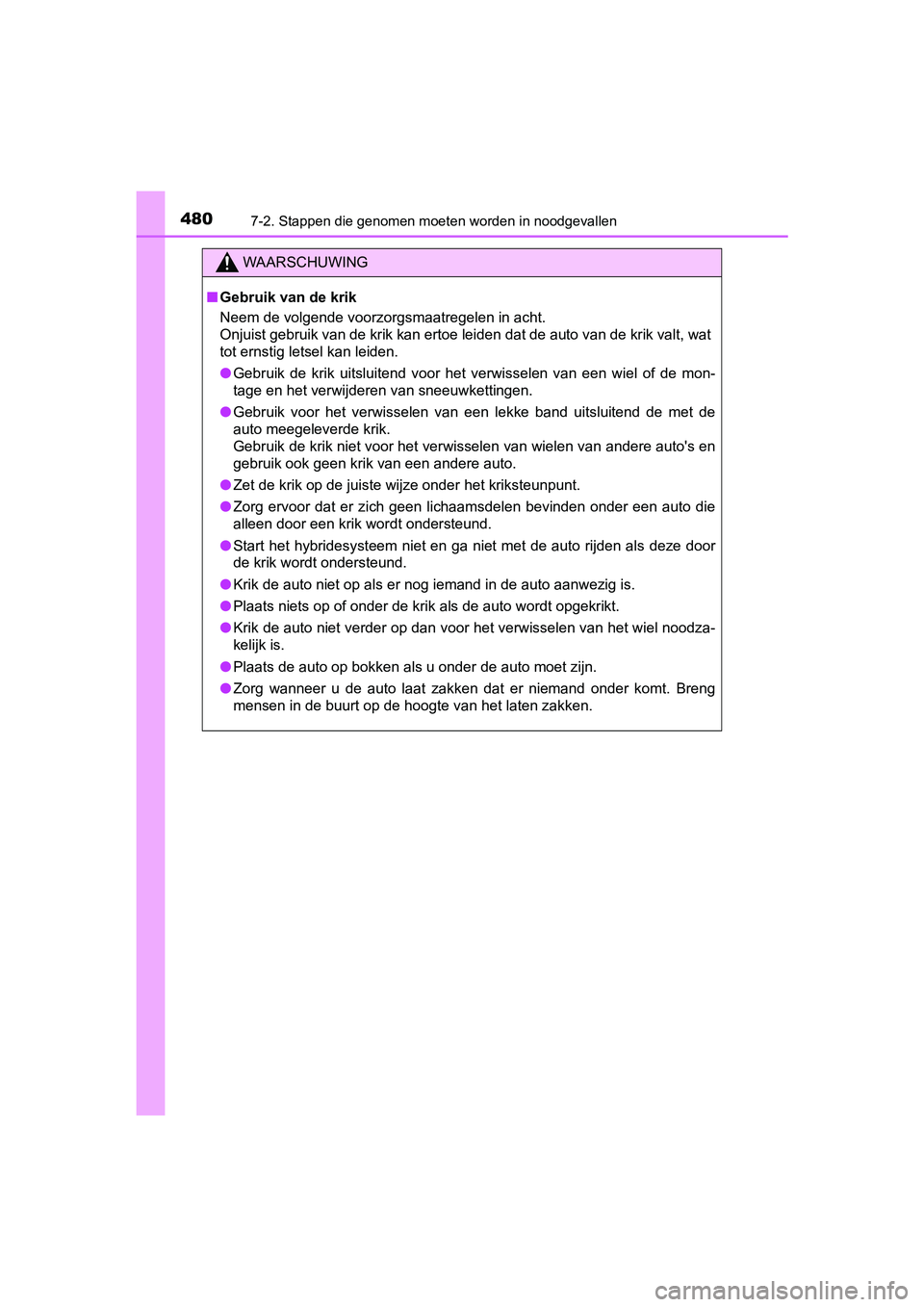

WAARSCHUWING
■Gebruik van de krik
Neem de volgende voorzorgsmaatregelen in acht.
Onjuist gebruik van de krik kan ertoe leiden dat de auto van de krik valt, wat
tot ernstig letsel kan leiden.
● Gebruik de krik uitsluitend voor het verwisselen van een wiel o f de mon-
tage en het verwijderen van sneeuwkettingen.
● Gebruik voor het verwisselen van een lekke band uitsluitend de met de
auto meegeleverde krik.
Gebruik de krik niet voor het verwisselen van wielen van andere auto's en
gebruik ook geen krik van een andere auto.
● Zet de krik op de juiste wijze onder het kriksteunpunt.
● Zorg ervoor dat er zich geen lichaamsdelen bevinden onder een a uto die
alleen door een krik wordt ondersteund.
● Start het hybridesysteem niet en ga niet met de auto rijden als deze door
de krik wordt ondersteund.
● Krik de auto niet op als er nog iemand in de auto aanwezig is.
● Plaats niets op of onder de krik als de auto wordt opgekrikt.
● Krik de auto niet verder op dan voor het verwisselen van het wi el noodza-
kelijk is.
● Plaats de auto op bokken als u onder de auto moet zijn.
● Zorg wanneer u de auto laat zakken dat er niemand onder komt. B reng
mensen in de buurt op de hoogte van het laten zakken.
PRIUS +_OM_OM47D30E_(EE).book Page 480 Friday, February 8, 20 19 4:01 PM

4817-2. Stappen die genomen moeten worden in noodgevallen
PRIUS +_OM_OM47D30E_(EE)
7
Bij problemen

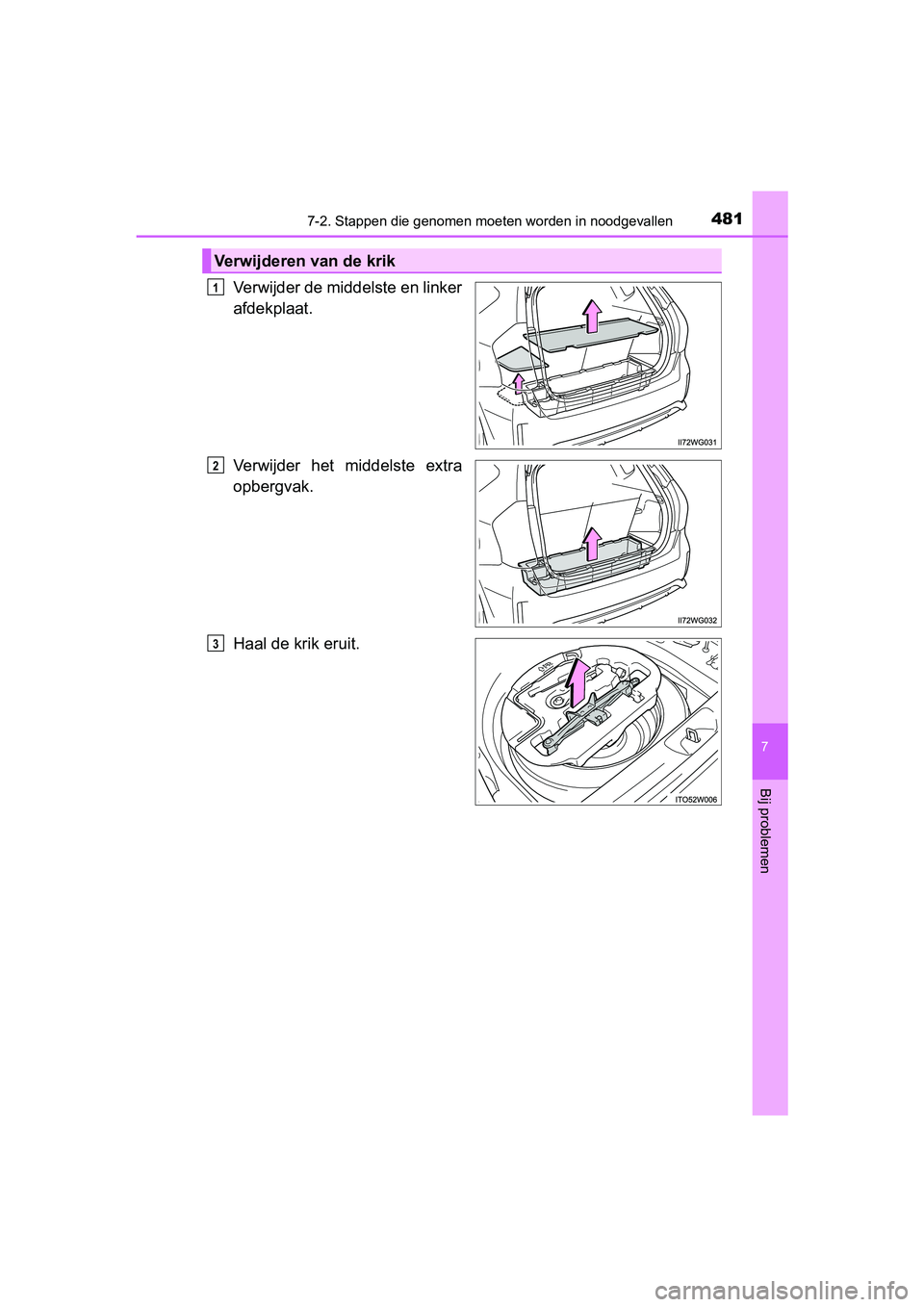

Verwijder de middelste en linker
afdekplaat.
Verwijder het middelste extra
opbergvak.
Haal de krik eruit.
Verwijderen van de krik
1
2
3
PRIUS +_OM_OM47D30E_(EE).book Page 481 Friday, February 8, 20 19 4:01 PM

4827-2. Stappen die genomen moeten worden in noodgevallen
PRIUS +_OM_OM47D30E_(EE)

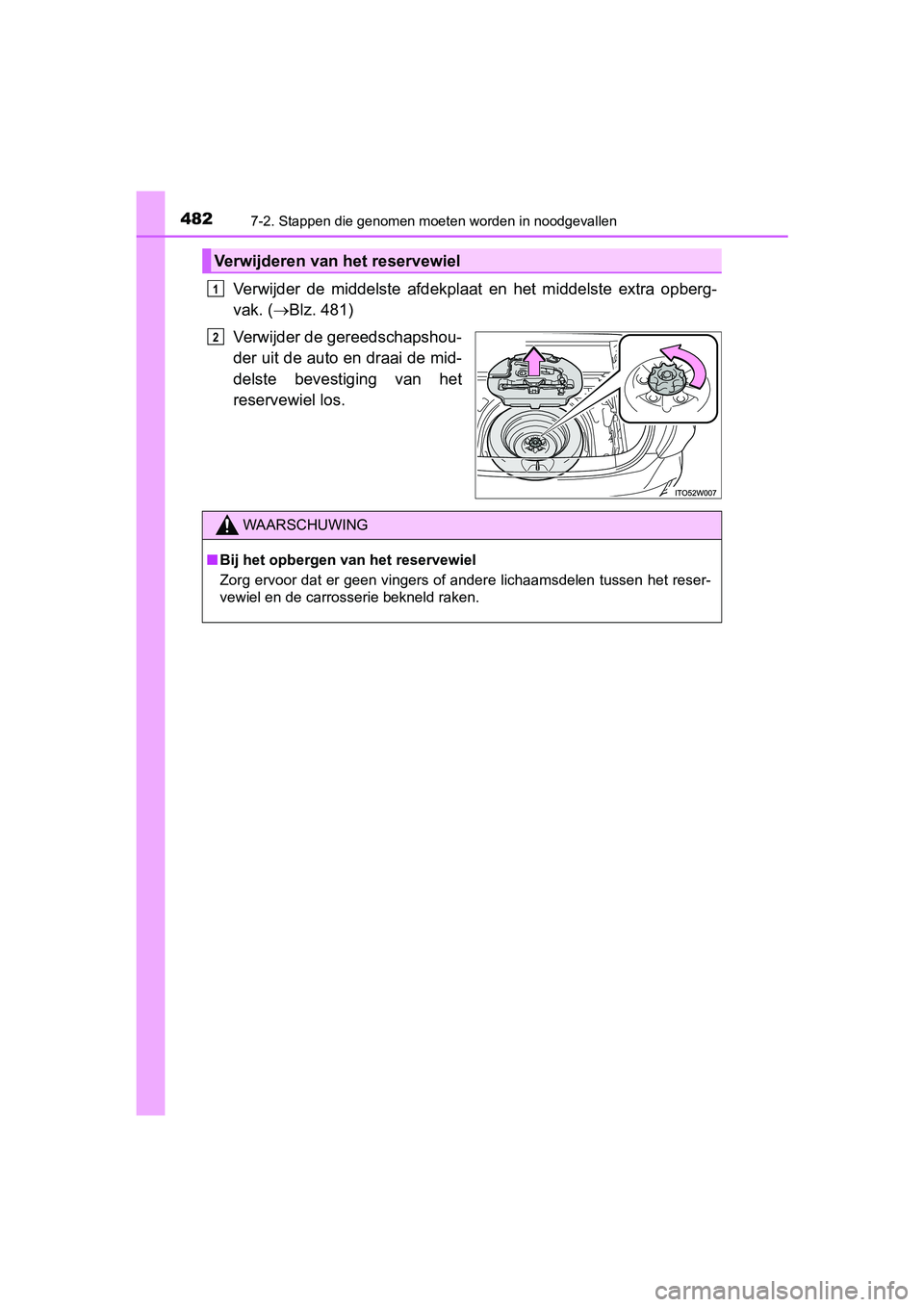

Verwijder de middelste afdekplaat en het middelste extra opberg-
vak. ( Blz. 481)
Verwijder de gereedschapshou-
der uit de auto en draai de mid-
delste bevestiging van het
reservewiel los.
Verwijderen van het reservewiel
1
2
WAARSCHUWING
■ Bij het opbergen van het reservewiel
Zorg ervoor dat er geen vingers of andere lichaamsdelen tussen het reser-
vewiel en de carrosserie bekneld raken.
PRIUS +_OM_OM47D30E_(EE).book Page 482 Friday, February 8, 20 19 4:01 PM

4837-2. Stappen die genomen moeten worden in noodgevallen
PRIUS +_OM_OM47D30E_(EE)
7
Bij problemen
Plaats wielblokken.
Auto's met 16 inch velgen: ver-
wijder de wieldop met de sleu-
tel.
Omwikkel het uiteinde van de sleu-
tel met een doek om schade te
voorkomen.
Draai de wielmoeren iets los
(één slag).
Vervangen van een wiel met een lekke band
1
Lekke bandPositie wielblok
VoorLinksAchter het rechter achterwiel
RechtsAchter het linker achterwiel
AchterLinksVoor het rechter voorwiel
RechtsVoor het linker voorwiel
2
3
PRIUS +_OM_OM47D30E_(EE).book Page 483 Friday, February 8, 20 19 4:01 PM

4847-2. Stappen die genomen moeten worden in noodgevallen
PRIUS +_OM_OM47D30E_(EE)

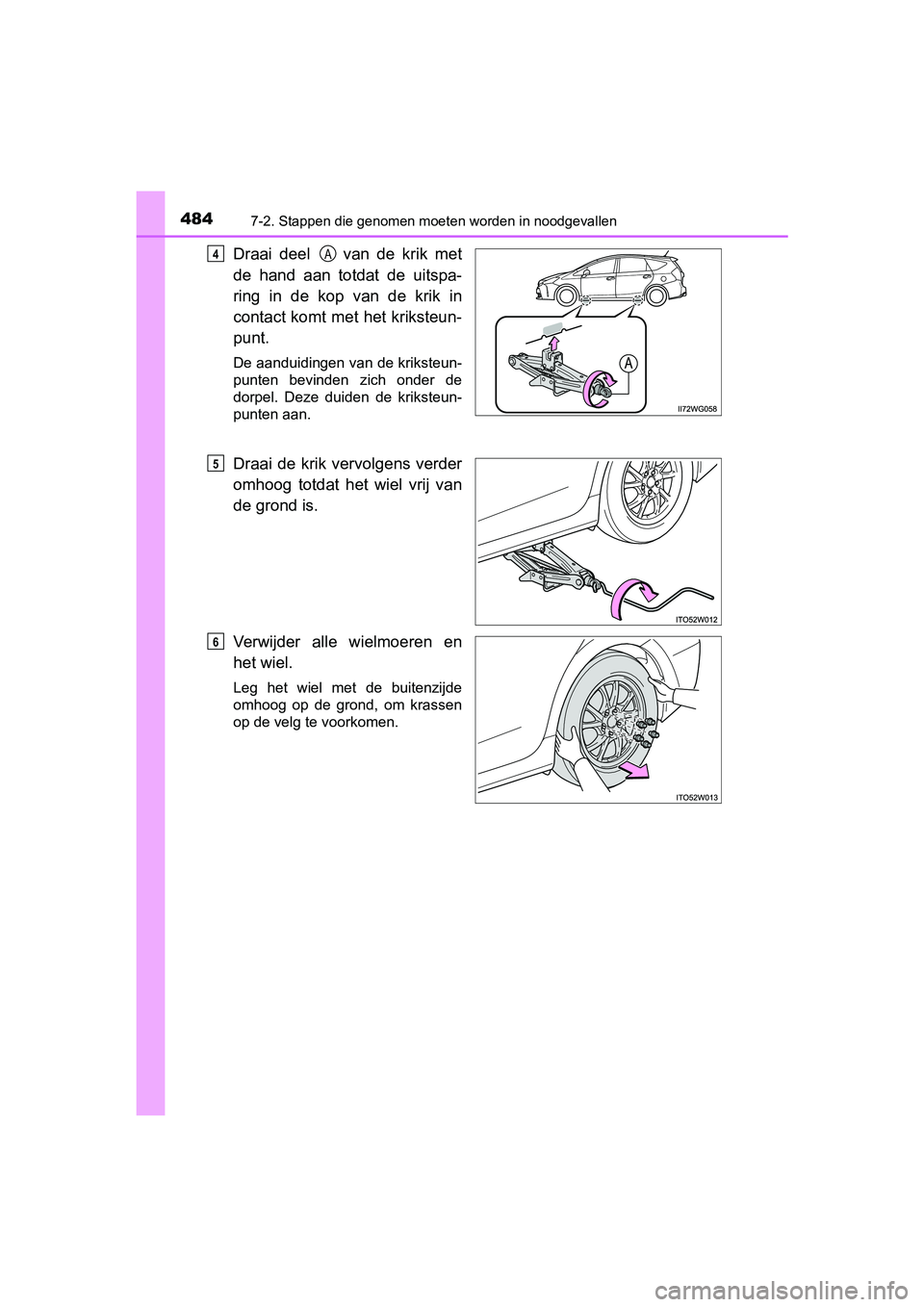

Draai deel van de krik met
de hand aan totdat de uitspa-
ring in de kop van de krik in
contact komt met het kriksteun-
punt.
De aanduidingen van de kriksteun-
punten bevinden zich onder de
dorpel. Deze duiden de kriksteun-
punten aan.
Draai de krik vervolgens verder
omhoog totdat het wiel vrij van
de grond is.
Verwijder alle wielmoeren en
het wiel.
Leg het wiel met de buitenzijde
omhoog op de grond, om krassen
op de velg te voorkomen.
4A
5
6
PRIUS +_OM_OM47D30E_(EE).book Page 484 Friday, February 8, 20 19 4:01 PM

4857-2. Stappen die genomen moeten worden in noodgevallen
PRIUS +_OM_OM47D30E_(EE)
7
Bij problemen

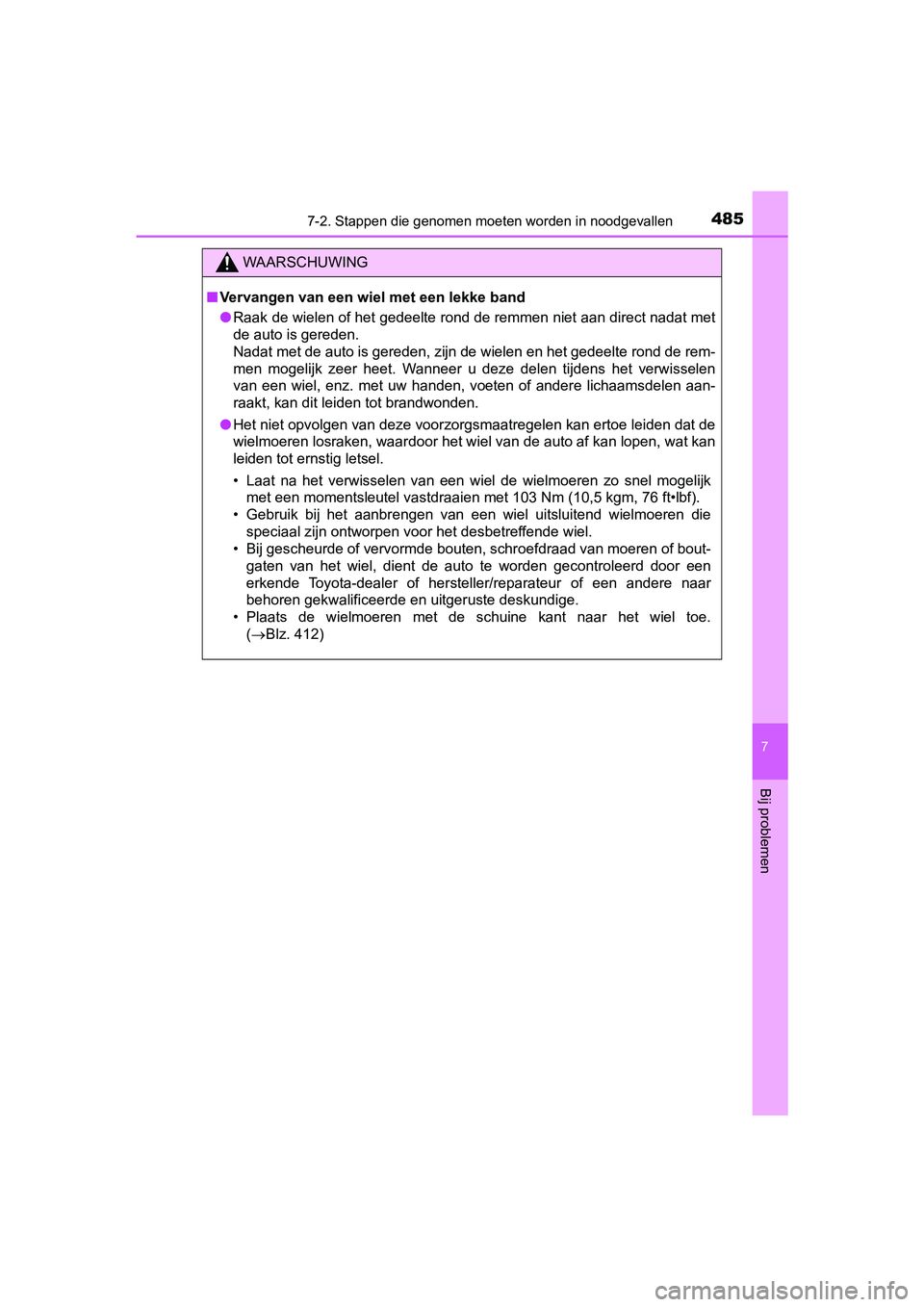

WAARSCHUWING
■Vervangen van een wiel met een lekke band
● Raak de wielen of het gedeelte rond de remmen niet aan direct n adat met
de auto is gereden.
Nadat met de auto is gereden, zijn de wielen en het gedeelte rond de rem-
men mogelijk zeer heet. Wanneer u deze delen tijdens het verwis selen
van een wiel, enz. met uw handen, voeten of andere lichaamsdele n aan-
raakt, kan dit leiden tot brandwonden.
● Het niet opvolgen van deze voorzorgsmaatregelen kan ertoe leide n dat de
wielmoeren losraken, waardoor het wiel van de auto af kan lopen, wat kan
leiden tot ernstig letsel.
• Laat na het verwisselen van een wiel de wielmoeren zo snel mog elijk
met een momentsleutel vastdraaien met 103 Nm (10,5 kgm, 76 ft•lbf).
• Gebruik bij het aanbrengen van een wiel uitsluitend wielmoeren die
speciaal zijn ontworpen voor het desbetreffende wiel.
• Bij gescheurde of vervormde bouten, schroefdraad van moeren of bout- gaten van het wiel, dient de auto te worden gecontroleerd door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
• Plaats de wielmoeren met de schuine kant naar het wiel toe.
(Blz. 412)
PRIUS +_OM_OM47D30E_(EE).book Page 485 Friday, February 8, 20 19 4:01 PM

4867-2. Stappen die genomen moeten worden in noodgevallen
PRIUS +_OM_OM47D30E_(EE)
Verwijder eventueel aanwezige
verontreinigingen van het con-
tactvlak van de velg.
Als er verontreinigingen op het
contactvlak aanwezig zijn, kunnen
tijdens het rijden de wielmoeren los
lopen, waardoor het wiel los kan
raken.
Plaats het reservewiel en draai de wielmoeren met de hand alle-
maal ongeveer even ver op de wielbout.
Draai bij het vervangen van een
wiel met een lichtmetalen velg
door een wiel met een stalen
velg (incl. een compact reser-
vewiel) de wielmoeren verder
tot het tapse gedeelte aan ligt
tegen de velg.
Draai bij het vervangen van een
wiel met lichtmetalen velg door
een wiel met een lichtmetalen
velg de wielmoeren tot de sluit-
ringen contact maken met de
velg.
Plaatsen van het reservewiel
1
2
Taps gedeelte
Ve l g
Sproeier
Ve l g
PRIUS +_OM_OM47D30E_(EE).book Page 486 Friday, February 8, 20 19 4:01 PM

4877-2. Stappen die genomen moeten worden in noodgevallen
PRIUS +_OM_OM47D30E_(EE)
7
Bij problemen

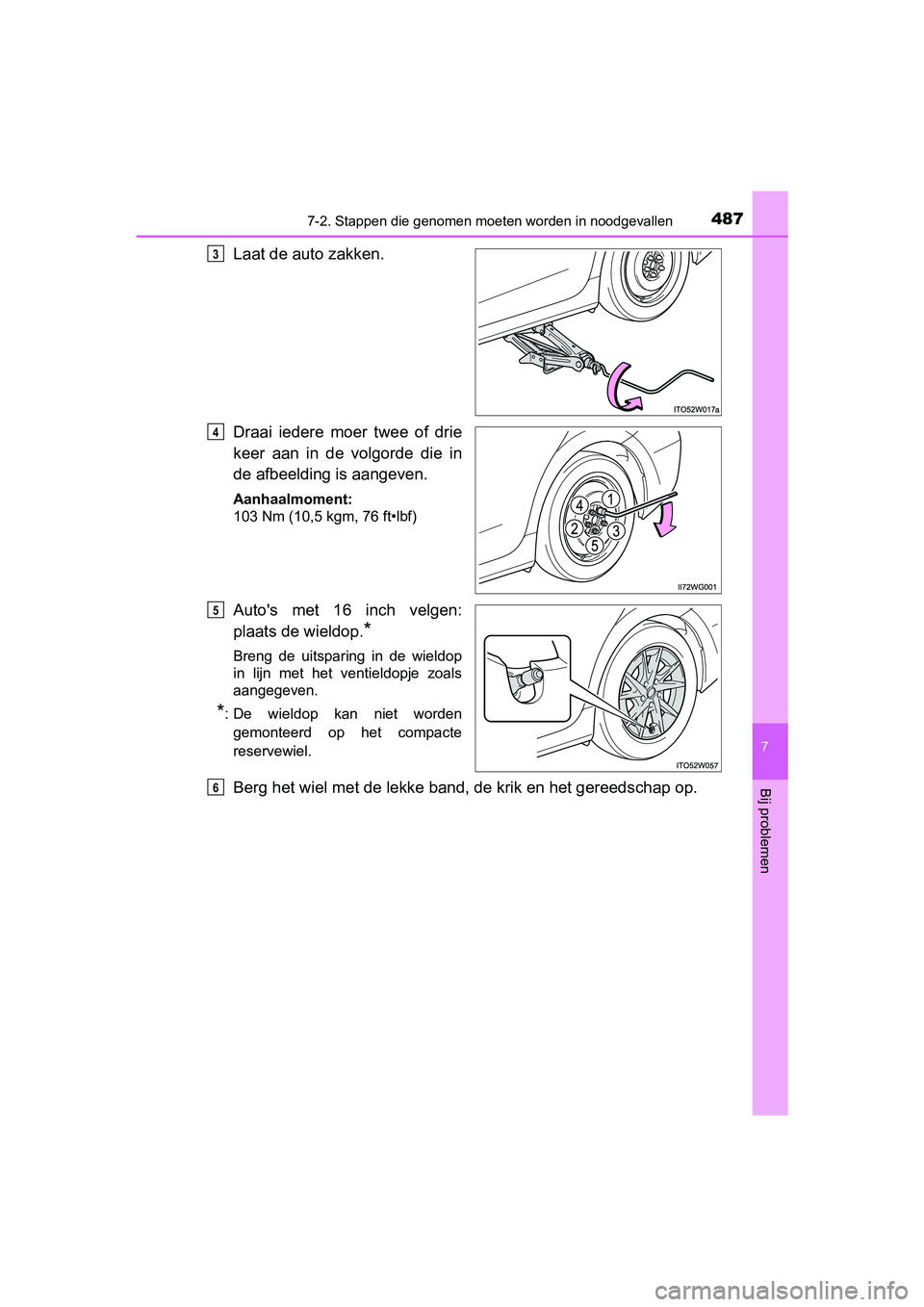

Laat de auto zakken.
Draai iedere moer twee of drie
keer aan in de volgorde die in
de afbeelding is aangeven.
Aanhaalmoment:
103 Nm (10,5 kgm, 76 ft•lbf)
Auto's met 16 inch velgen:
plaats de wieldop.
*
Breng de uitsparing in de wieldop
in lijn met het ventieldopje zoals
aangegeven.
*: De wieldop kan niet worden
gemonteerd op het compacte
reservewiel.
Berg het wiel met de lekke band, de krik en het gereedschap op.
3
4
5
6
PRIUS +_OM_OM47D30E_(EE).book Page 487 Friday, February 8, 20 19 4:01 PM

4887-2. Stappen die genomen moeten worden in noodgevallen
PRIUS +_OM_OM47D30E_(EE)

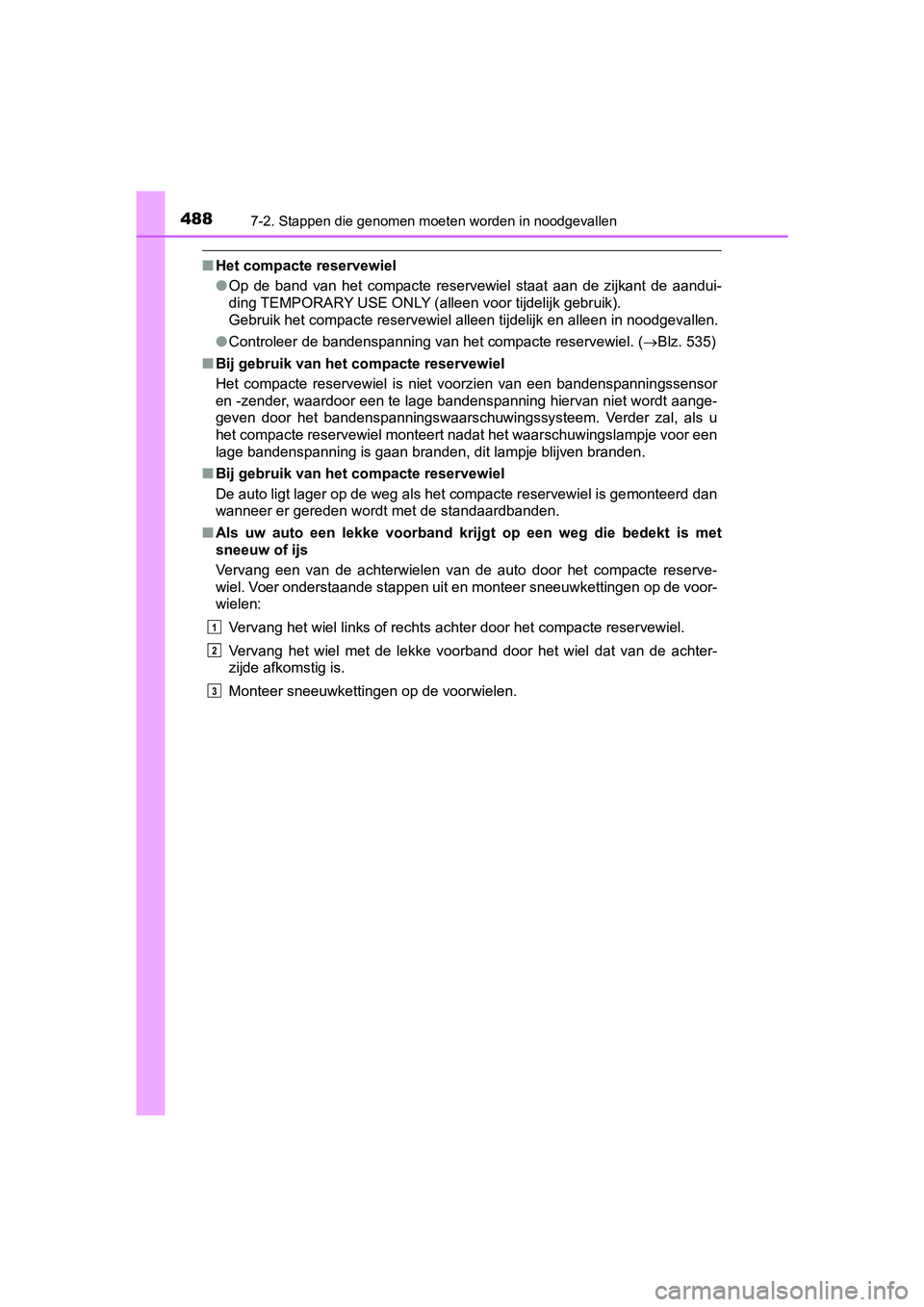

■Het compacte reservewiel
●Op de band van het compacte reservewiel staat aan de zijkant de aandui-
ding TEMPORARY USE ONLY (alleen voor tijdelijk gebruik).
Gebruik het compacte reservewiel alleen tijdelijk en alleen in noodgevallen.
● Controleer de bandenspanning van het compacte reservewiel. ( Blz. 535)
■ Bij gebruik van het compacte reservewiel
Het compacte reservewiel is niet voorzien van een bandenspannin gssensor
en -zender, waardoor een te lage bandenspanning hiervan niet wo rdt aange-
geven door het bandenspanningswaarschuwingssysteem. Verder zal, als u
het compacte reservewiel monteert nadat het waarschuwingslampje voor een
lage bandenspanning is gaan branden, dit lampje blijven branden .
■ Bij gebruik van het compacte reservewiel
De auto ligt lager op de weg als het compacte reservewiel is ge monteerd dan
wanneer er gereden wordt met de standaardbanden.
■ Als uw auto een lekke voorband krijgt op een weg die bedekt is met
sneeuw of ijs
Vervang een van de achterwielen van de auto door het compacte r eserve-
wiel. Voer onderstaande stappen uit en monteer sneeuwkettingen op de voor-
wielen:
Vervang het wiel links of rechts achter door het compacte reser vewiel.
Vervang het wiel met de lekke voorband door het wiel dat van de achter-
zijde afkomstig is.
Monteer sneeuwkettingen op de voorwielen.
1
2
3
PRIUS +_OM_OM47D30E_(EE).book Page 488 Friday, February 8, 20 19 4:01 PM

4897-2. Stappen die genomen moeten worden in noodgevallen
PRIUS +_OM_OM47D30E_(EE)
7
Bij problemen

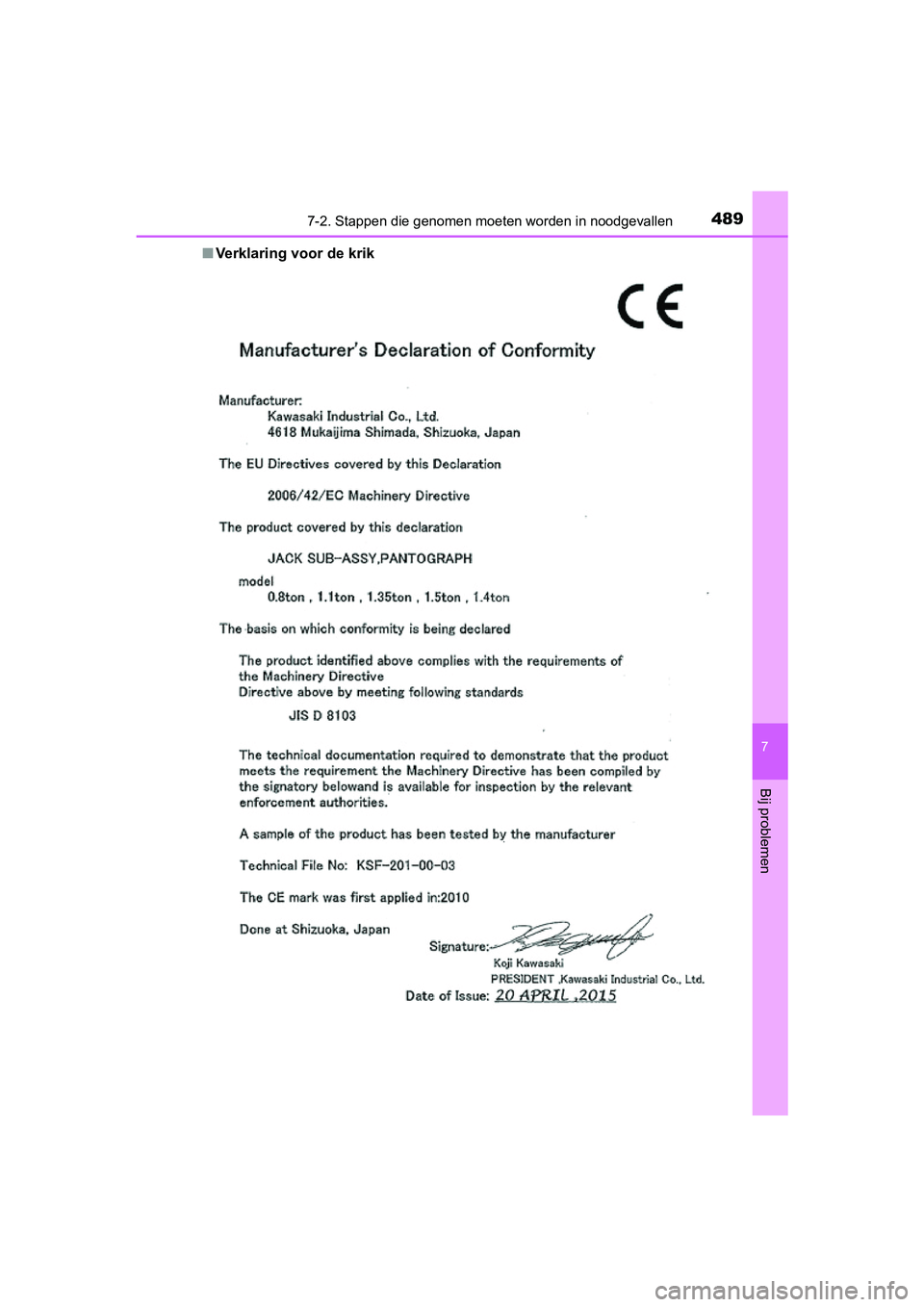

■Verklaring voor de krik
