TOYOTA PRIUS PLUS 2019 Betriebsanleitungen (in German)
Manufacturer: TOYOTA, Model Year: 2019, Model line: PRIUS PLUS, Model: TOYOTA PRIUS PLUS 2019Pages: 580, PDF-Größe: 68.63 MB

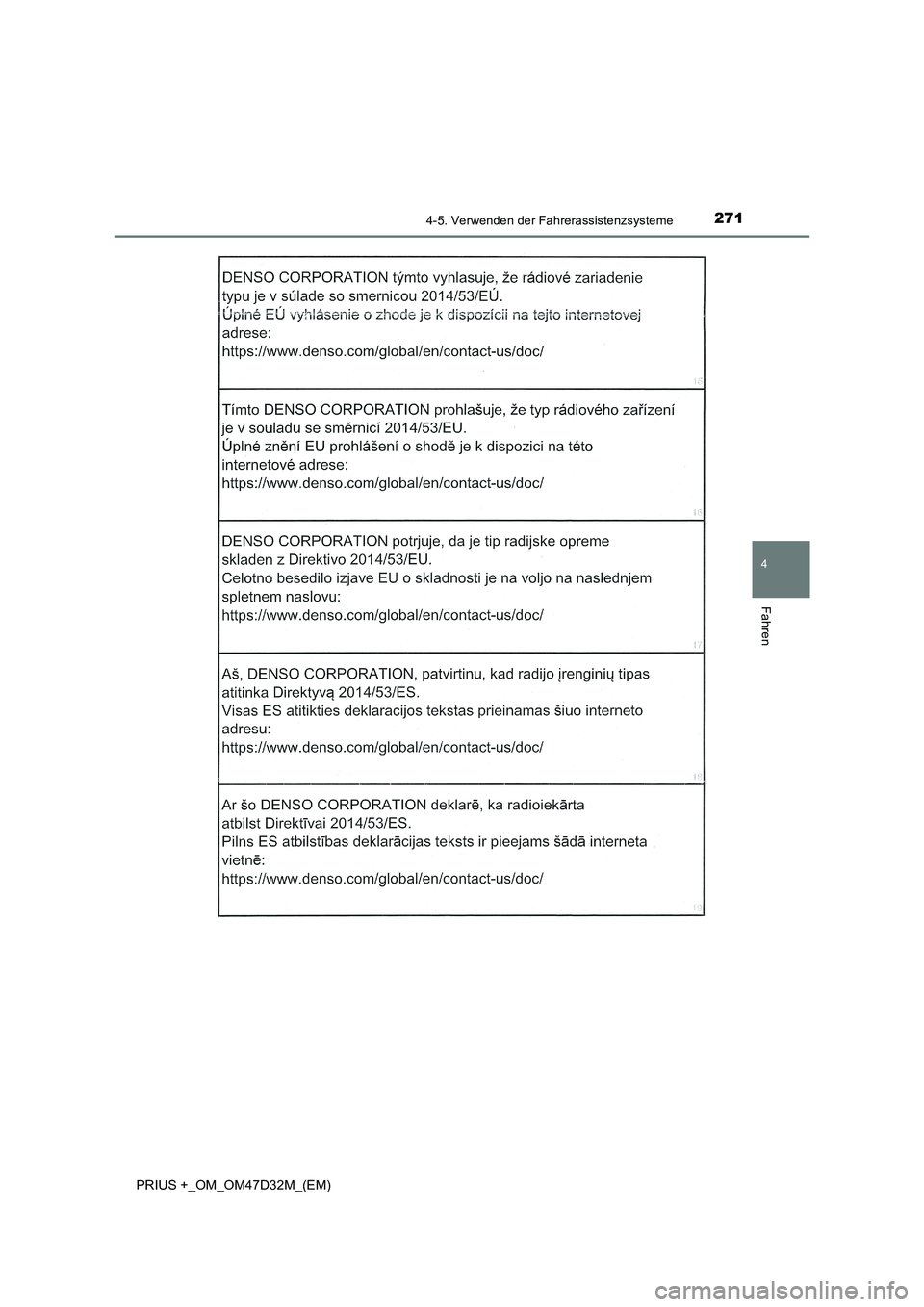

Page 271 of 580

2714-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
PRIUS +_OM_OM47D32M_(EM)
Page 272 of 580

2724-5. Verwenden der Fahrerassistenzsysteme
PRIUS +_OM_OM47D32M_(EM)

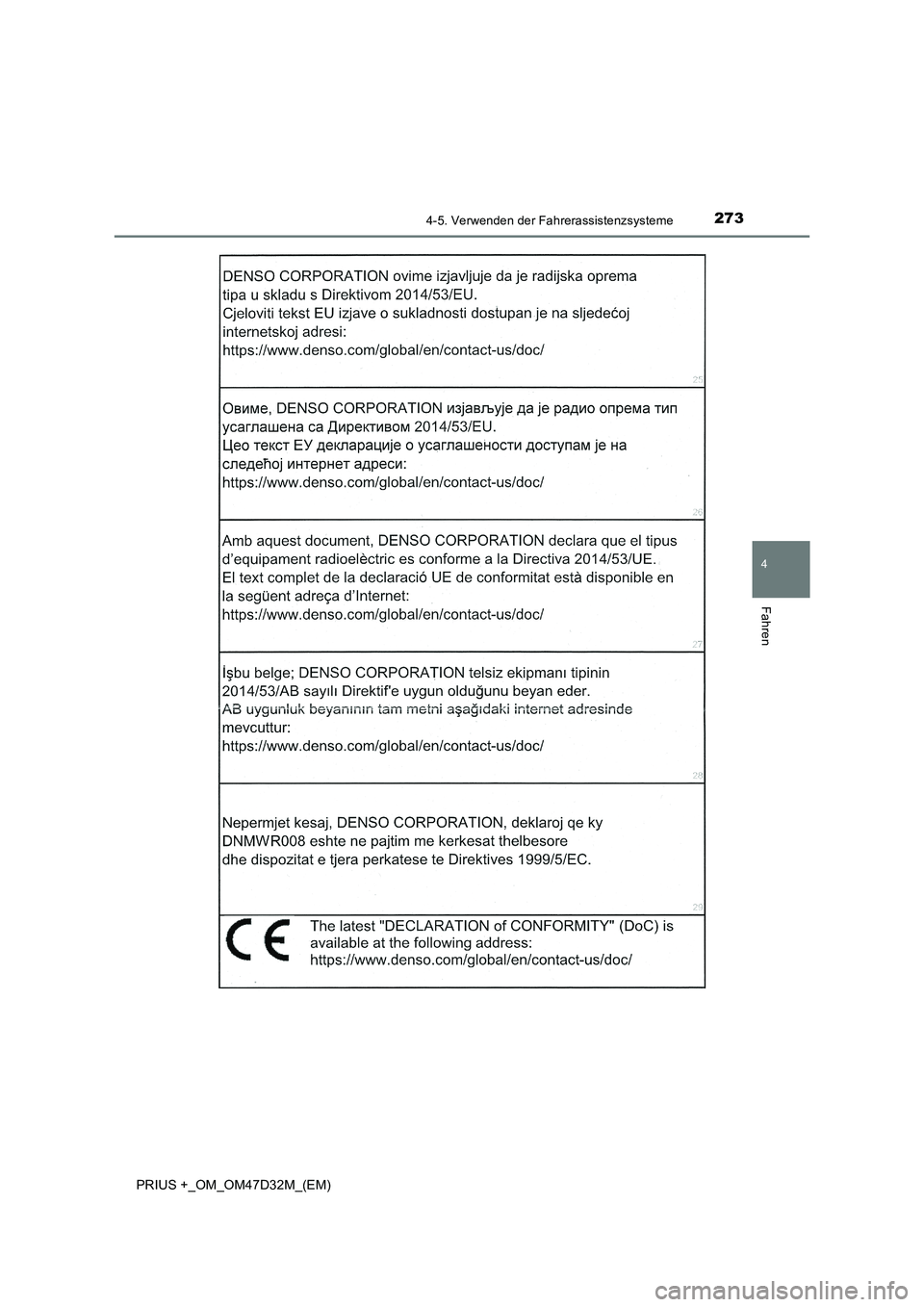

Page 273 of 580

2734-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
PRIUS +_OM_OM47D32M_(EM)

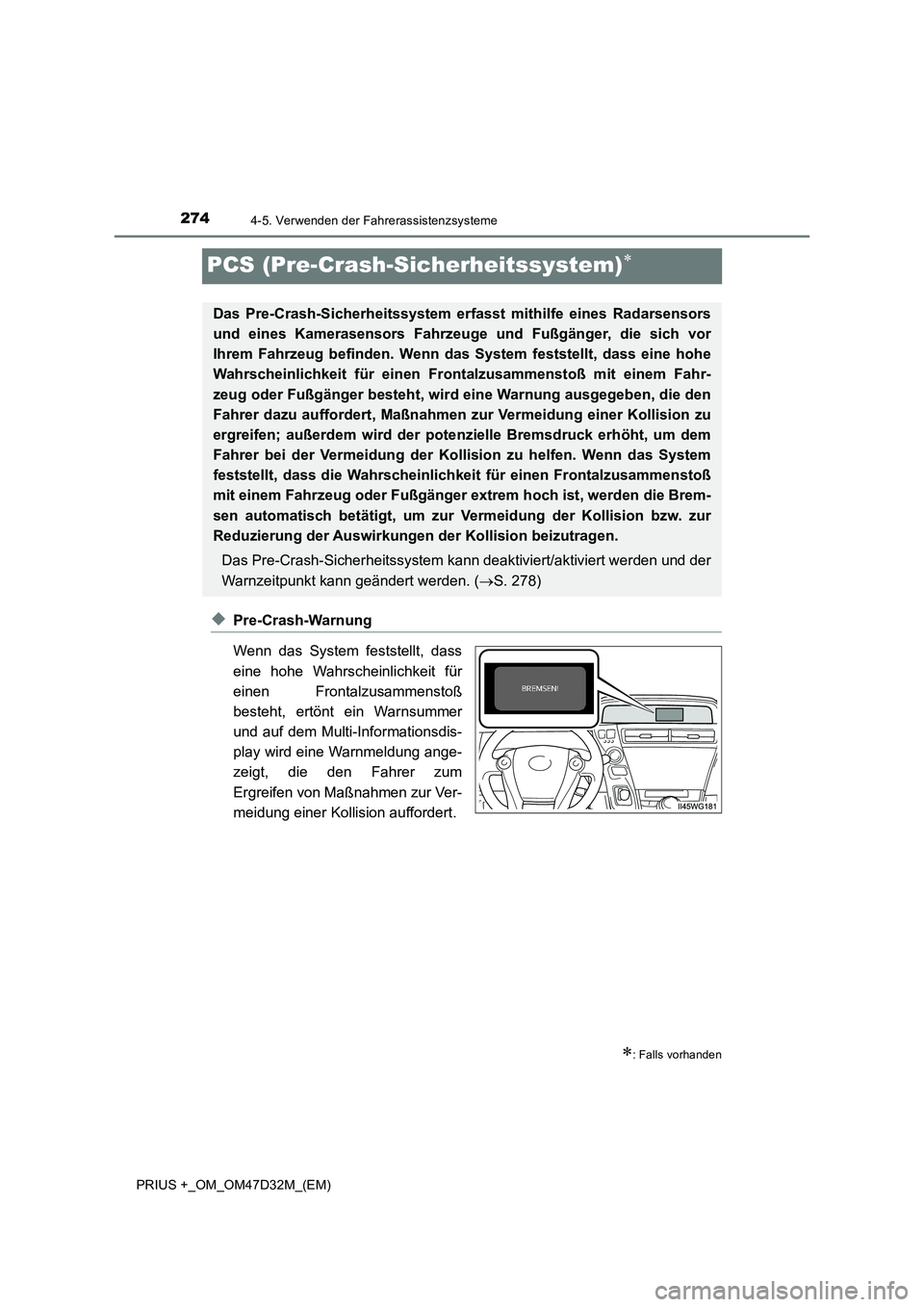

Page 274 of 580

2744-5. Verwenden der Fahrerassistenzsysteme
PRIUS +_OM_OM47D32M_(EM)
PCS (Pre-Crash-Sicherheitssystem)
◆Pre-Crash-Warnung
Wenn das System feststellt, dass
eine hohe Wahrscheinlichkeit für
einen Frontalzusammenstoß
besteht, ertönt ein Warnsummer
und auf dem Multi-Informationsdis-
play wird eine Warnmeldung ange-
zeigt, die den Fahrer zum
Ergreifen von Maßnahmen zur Ver-
meidung einer Kollision auffordert.
: Falls vorhanden
Das Pre-Crash-Sicherheitssystem erfasst mithilfe eines Radarsensors
und eines Kamerasensors Fahrzeuge und Fußgänger, die sich vor
Ihrem Fahrzeug befinden. Wenn das System feststellt, dass eine hohe
Wahrscheinlichkeit für einen Frontalzusammenstoß mit einem Fahr-
zeug oder Fußgänger besteht, wird eine Warnung ausgegeben, die den
Fahrer dazu auffordert, Maßnahmen zur Vermeidung einer Kollision zu
ergreifen; außerdem wird der potenzielle Bremsdruck erhöht, um dem
Fahrer bei der Vermeidung der Kollision zu helfen. Wenn das System
feststellt, dass die Wahrscheinlichkeit für einen Frontalzusammenstoß
mit einem Fahrzeug oder Fußgänger extrem hoch ist, werden die Brem-
sen automatisch betätigt, um zur Vermeidung der Kollision bzw. zur
Reduzierung der Auswirkungen der Kollision beizutragen.
Das Pre-Crash-Sicherheitssystem kann deaktiviert/aktiviert werden und der
Warnzeitpunkt kann geändert werden. (S. 278)

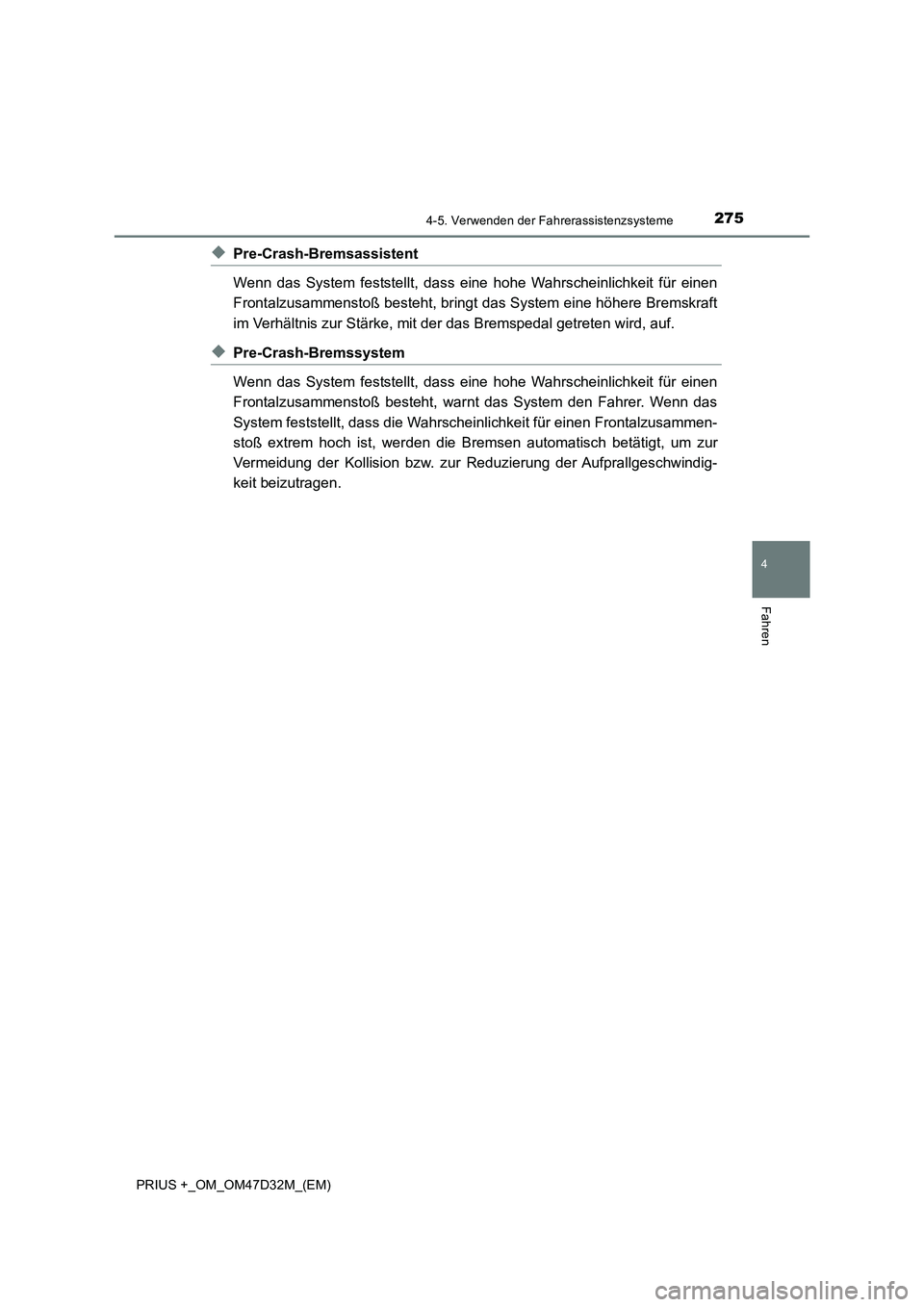

Page 275 of 580

2754-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
PRIUS +_OM_OM47D32M_(EM)
◆Pre-Crash-Bremsassistent
Wenn das System feststellt, dass eine hohe Wahrscheinlichkeit für einen
Frontalzusammenstoß besteht, bringt das System eine höhere Bremskraft
im Verhältnis zur Stärke, mit der das Bremspedal getreten wird, auf.
◆Pre-Crash-Bremssystem
Wenn das System feststellt, dass eine hohe Wahrscheinlichkeit für einen
Frontalzusammenstoß besteht, warnt das System den Fahrer. Wenn das
System feststellt, dass die Wahrscheinlichkeit für einen Frontalzusammen-
stoß extrem hoch ist, werden die Bremsen automatisch betätigt, um zur
Vermeidung der Kollision bzw. zur Reduzierung der Aufprallgeschwindig-
keit beizutragen.

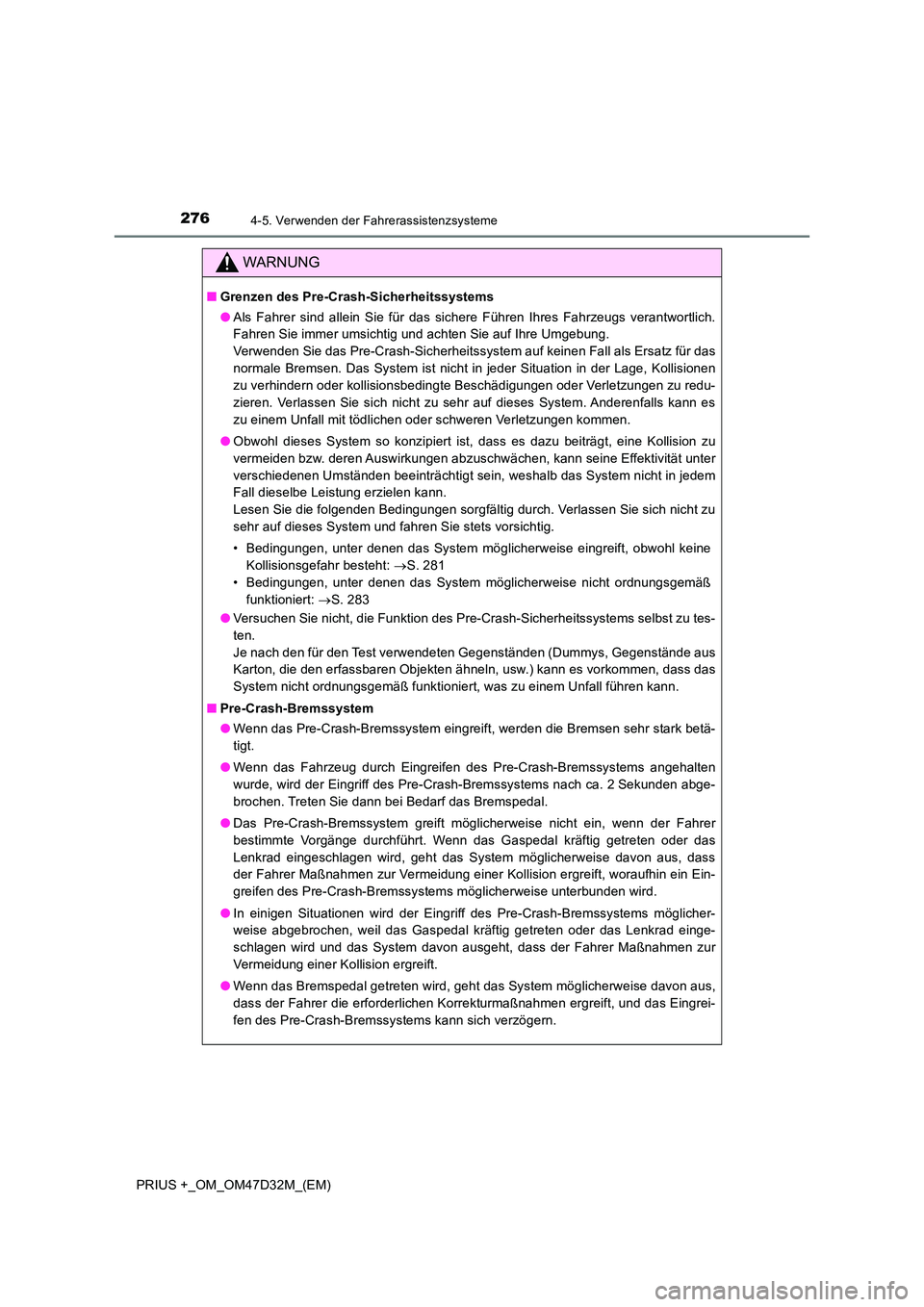

Page 276 of 580

2764-5. Verwenden der Fahrerassistenzsysteme
PRIUS +_OM_OM47D32M_(EM)
WARNUNG
■Grenzen des Pre-Crash-Sicherheitssystems
● Als Fahrer sind allein Sie für das sichere Führen Ihres Fahrzeugs verantwortlich.
Fahren Sie immer umsichtig und achten Sie auf Ihre Umgebung.
Verwenden Sie das Pre-Crash-Sicherheitssystem auf keinen Fall als Ersatz für das
normale Bremsen. Das System ist nicht in jeder Situation in der Lage, Kollisionen
zu verhindern oder kollisionsbedingte Beschädigungen oder Verletzungen zu redu-
zieren. Verlassen Sie sich nicht zu sehr auf dieses System. Anderenfalls kann es
zu einem Unfall mit tödlichen oder schweren Verletzungen kommen.
● Obwohl dieses System so konzipiert ist, dass es dazu beiträgt, eine Kollision zu
vermeiden bzw. deren Auswirkungen abzuschwächen, kann seine Effektivität unter
verschiedenen Umständen beeinträchtigt sein, weshalb das System nicht in jedem
Fall dieselbe Leistung erzielen kann.
Lesen Sie die folgenden Bedingungen sorgfältig durch. Verlassen Sie sich nicht zu
sehr auf dieses System und fahren Sie stets vorsichtig.
• Bedingungen, unter denen das System möglicherweise eingreift, obwohl keine
Kollisionsgefahr besteht: S. 281
• Bedingungen, unter denen das System möglicherweise nicht ordnungsgemäß
funktioniert: S. 283
● Versuchen Sie nicht, die Funktion des Pre-Crash-Sicherheitssystems selbst zu tes-
ten.
Je nach den für den Test verwendeten Gegenständen (Dummys, Gegenstände aus
Karton, die den erfassbaren Objekten ähneln, usw.) kann es vorkommen, dass das
System nicht ordnungsgemäß funktioniert, was zu einem Unfall führen kann.
■ Pre-Crash-Bremssystem
● Wenn das Pre-Crash-Bremssystem eingreift, werden die Bremsen sehr stark betä-
tigt.
● Wenn das Fahrzeug durch Eingreifen des Pre-Crash-Bremssystems angehalten
wurde, wird der Eingriff des Pre-Crash-Bremssystems nach ca. 2 Sekunden abge-
brochen. Treten Sie dann bei Bedarf das Bremspedal.
● Das Pre-Crash-Bremssystem greift möglicherweise nicht ein, wenn der Fahrer
bestimmte Vorgänge durchführt. Wenn das Gaspedal kräftig getreten oder das
Lenkrad eingeschlagen wird, geht das System möglicherweise davon aus, dass
der Fahrer Maßnahmen zur Vermeidung einer Kollision ergreift, woraufhin ein Ein-
greifen des Pre-Crash-Bremssystems möglicherweise unterbunden wird.
● In einigen Situationen wird der Eingriff des Pre-Crash-Bremssystems möglicher-
weise abgebrochen, weil das Gaspedal kräftig getreten oder das Lenkrad einge-
schlagen wird und das System davon ausgeht, dass der Fahrer Maßnahmen zur
Vermeidung einer Kollision ergreift.
● Wenn das Bremspedal getreten wird, geht das System möglicherweise davon aus,
dass der Fahrer die erforderlichen Korrekturmaßnahmen ergreift, und das Eingrei-
fen des Pre-Crash-Bremssystems kann sich verzögern.

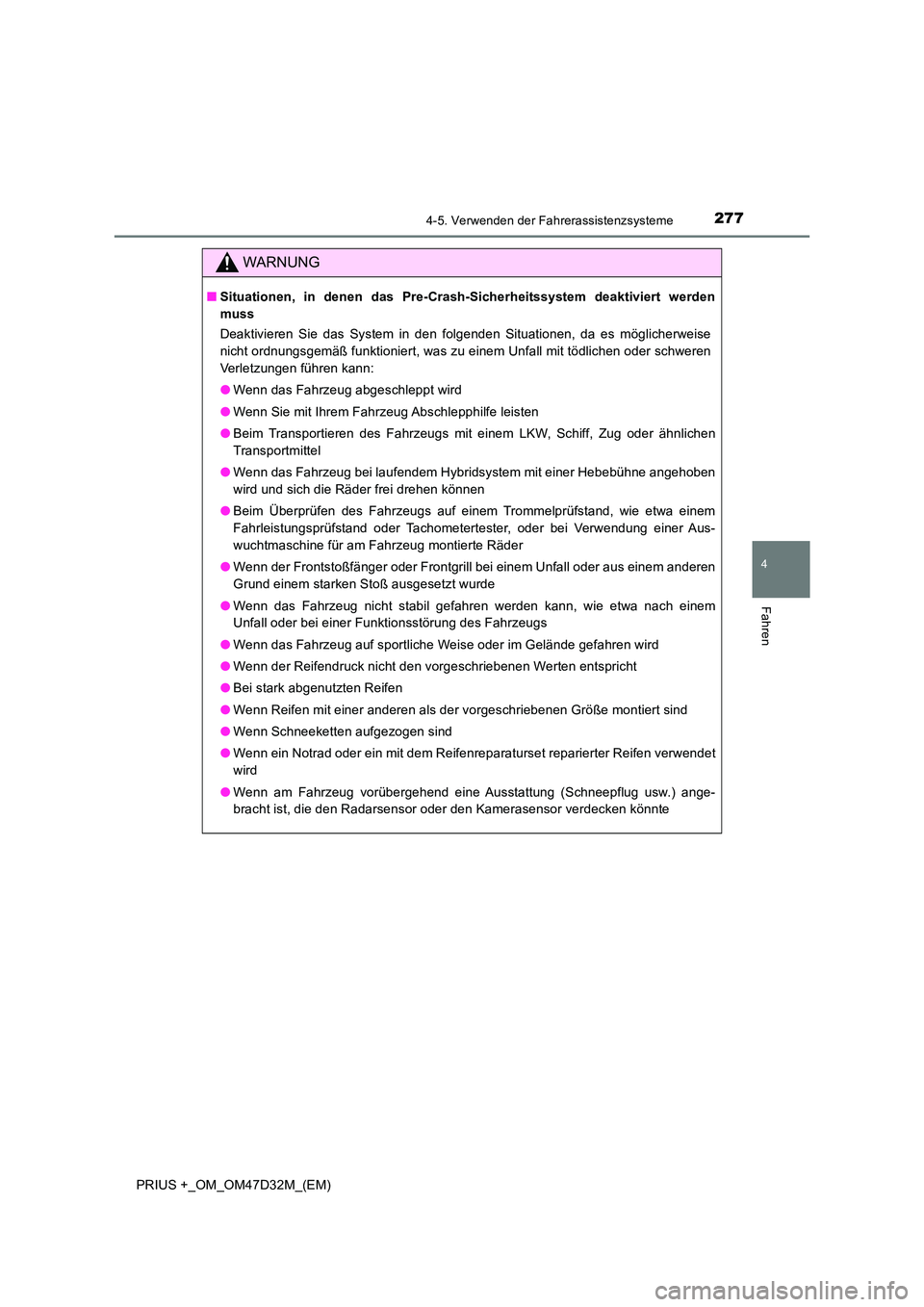

Page 277 of 580

2774-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
PRIUS +_OM_OM47D32M_(EM)
WARNUNG
■Situationen, in denen das Pre-Crash-Sicherheitssystem deaktiviert werden
muss
Deaktivieren Sie das System in den folgenden Situationen, da es möglicherweise
nicht ordnungsgemäß funktioniert, was zu einem Unfall mit tödlichen oder schweren
Verletzungen führen kann:
● Wenn das Fahrzeug abgeschleppt wird
● Wenn Sie mit Ihrem Fahrzeug Abschlepphilfe leisten
● Beim Transportieren des Fahrzeugs mit einem LKW, Schiff, Zug oder ähnlichen
Transportmittel
● Wenn das Fahrzeug bei laufendem Hybridsystem mit einer Hebebühne angehoben
wird und sich die Räder frei drehen können
● Beim Überprüfen des Fahrzeugs auf einem Trommelprüfstand, wie etwa einem
Fahrleistungsprüfstand oder Tachometertester, oder bei Verwendung einer Aus-
wuchtmaschine für am Fahrzeug montierte Räder
● Wenn der Frontstoßfänger oder Frontgrill bei einem Unfall oder aus einem anderen
Grund einem starken Stoß ausgesetzt wurde
● Wenn das Fahrzeug nicht stabil gefahren werden kann, wie etwa nach einem
Unfall oder bei einer Funktionsstörung des Fahrzeugs
● Wenn das Fahrzeug auf sportliche Weise oder im Gelände gefahren wird
● Wenn der Reifendruck nicht den vorgeschriebenen Werten entspricht
● Bei stark abgenutzten Reifen
● Wenn Reifen mit einer anderen als der vorgeschriebenen Größe montiert sind
● Wenn Schneeketten aufgezogen sind
● Wenn ein Notrad oder ein mit dem Reifenreparaturset reparierter Reifen verwendet
wird
● Wenn am Fahrzeug vorübergehend eine Ausstattung (Schneepflug usw.) ange-
bracht ist, die den Radarsensor oder den Kamerasensor verdecken könnte

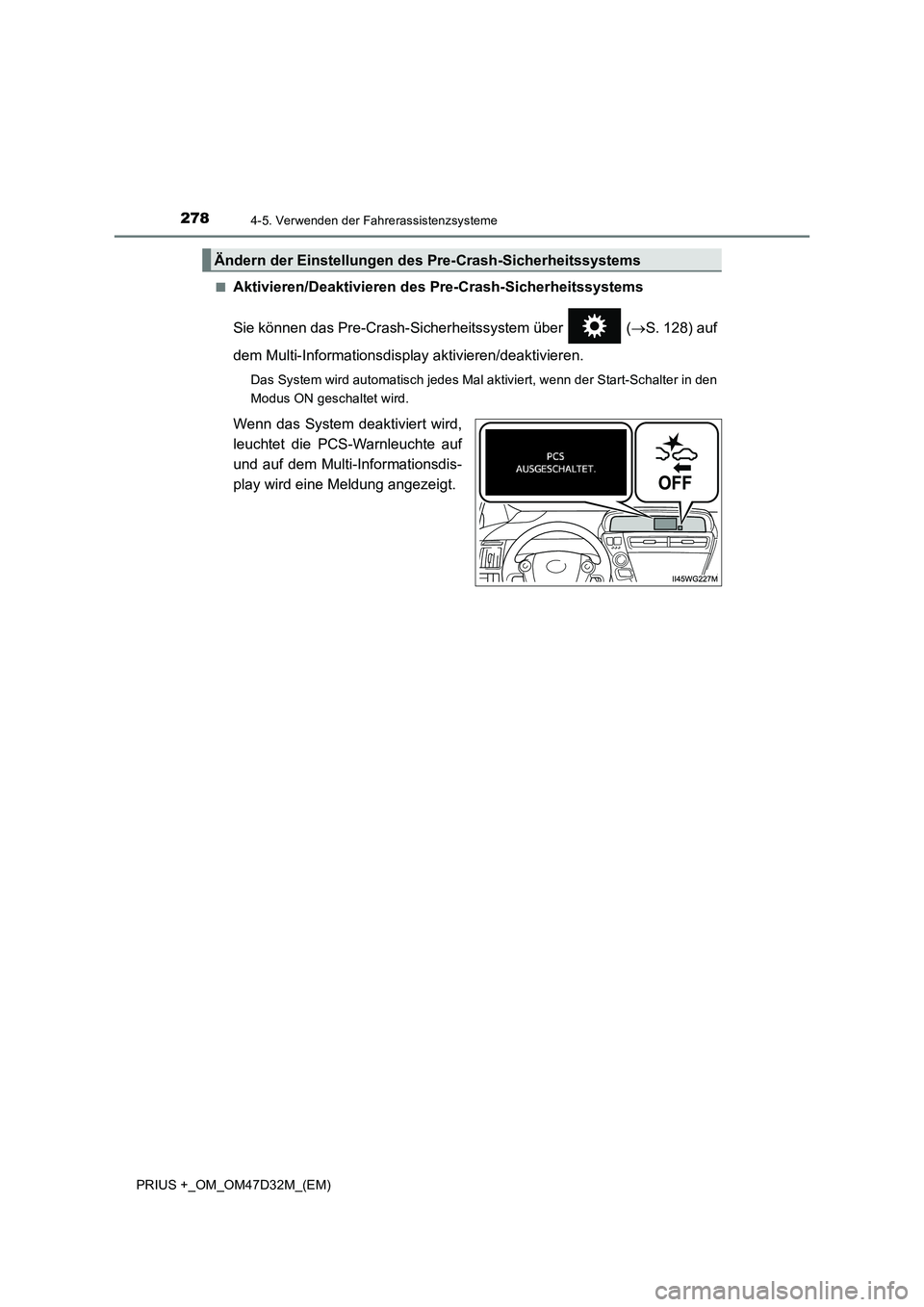

Page 278 of 580

2784-5. Verwenden der Fahrerassistenzsysteme
PRIUS +_OM_OM47D32M_(EM)■
Aktivieren/Deaktivieren des Pre-Crash-Sicherheitssystems
Sie können das Pre-Crash-Sicherheitssystem über (S. 128) auf
dem Multi-Informationsdisplay aktivieren/deaktivieren.
Das System wird automatisch jedes Mal aktiviert, wenn der Start-Schalter in den
Modus ON geschaltet wird.
Wenn das System deaktiviert wird,
leuchtet die PCS-Warnleuchte auf
und auf dem Multi-Informationsdis-
play wird eine Meldung angezeigt.
Ändern der Einstellungen des Pre-Crash-Sicherheitssystems

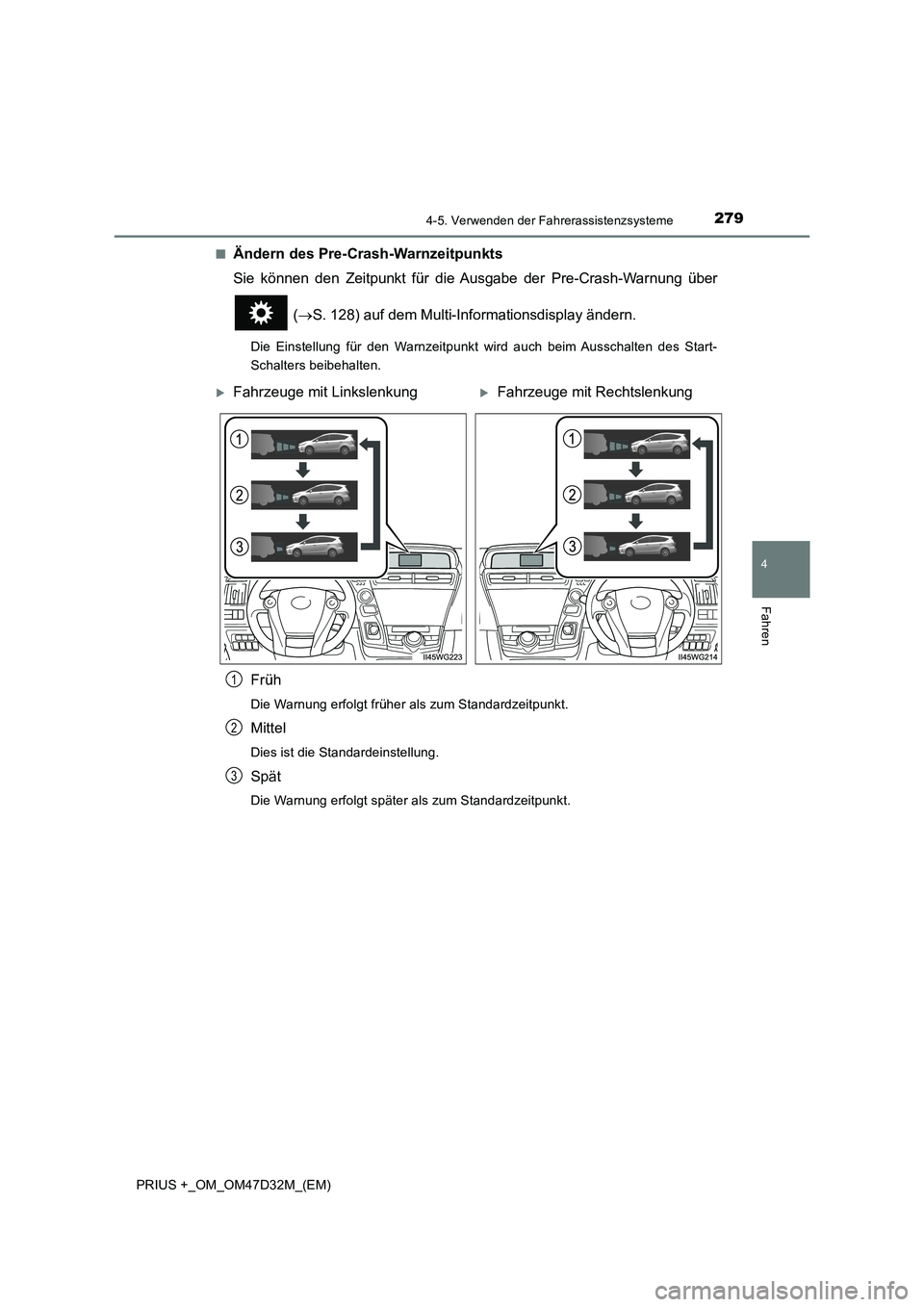

Page 279 of 580

2794-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
PRIUS +_OM_OM47D32M_(EM)■
Ändern des Pre-Crash-Warnzeitpunkts
Sie können den Zeitpunkt für die Ausgabe der Pre-Crash-Warnung über
(S. 128) auf dem Multi-Informationsdisplay ändern.
Die Einstellung für den Warnzeitpunkt wird auch beim Ausschalten des Start-
Schalters beibehalten.
Früh
Die Warnung erfolgt früher als zum Standardzeitpunkt.
Mittel
Dies ist die Standardeinstellung.
Spät
Die Warnung erfolgt später als zum Standardzeitpunkt.
Fahrzeuge mit LinkslenkungFahrzeuge mit Rechtslenkung
1
2
3

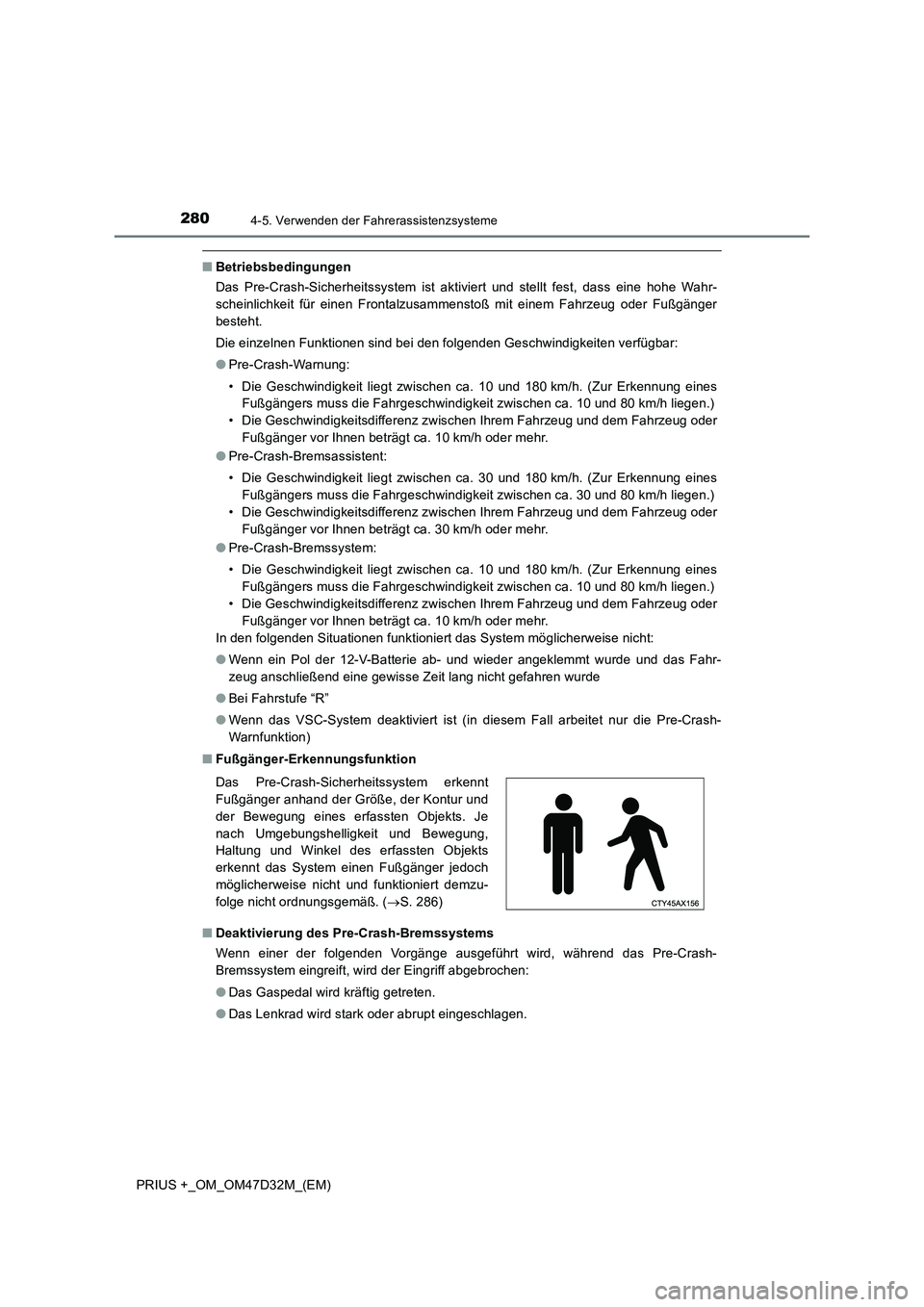

Page 280 of 580

2804-5. Verwenden der Fahrerassistenzsysteme
PRIUS +_OM_OM47D32M_(EM)
■Betriebsbedingungen
Das Pre-Crash-Sicherheitssystem ist aktiviert und stellt fest, dass eine hohe Wahr-
scheinlichkeit für einen Frontalzusammenstoß mit einem Fahrzeug oder Fußgänger
besteht.
Die einzelnen Funktionen sind bei den folgenden Geschwindigkeiten verfügbar:
●Pre-Crash-Warnung:
• Die Geschwindigkeit liegt zwischen ca. 10 und 180 km/h. (Zur Erkennung eines
Fußgängers muss die Fahrgeschwindigkeit zwischen ca. 10 und 80 km/h liegen.)
• Die Geschwindigkeitsdifferenz zwischen Ihrem Fahrzeug und dem Fahrzeug oder
Fußgänger vor Ihnen beträgt ca. 10 km/h oder mehr.
●Pre-Crash-Bremsassistent:
• Die Geschwindigkeit liegt zwischen ca. 30 und 180 km/h. (Zur Erkennung eines
Fußgängers muss die Fahrgeschwindigkeit zwischen ca. 30 und 80 km/h liegen.)
• Die Geschwindigkeitsdifferenz zwischen Ihrem Fahrzeug und dem Fahrzeug oder
Fußgänger vor Ihnen beträgt ca. 30 km/h oder mehr.
●Pre-Crash-Bremssystem:
• Die Geschwindigkeit liegt zwischen ca. 10 und 180 km/h. (Zur Erkennung eines
Fußgängers muss die Fahrgeschwindigkeit zwischen ca. 10 und 80 km/h liegen.)
• Die Geschwindigkeitsdifferenz zwischen Ihrem Fahrzeug und dem Fahrzeug oder
Fußgänger vor Ihnen beträgt ca. 10 km/h oder mehr.
In den folgenden Situationen funktioniert das System möglicherweise nicht:
●Wenn ein Pol der 12-V-Batterie ab- und wieder angeklemmt wurde und das Fahr-
zeug anschließend eine gewisse Zeit lang nicht gefahren wurde
●Bei Fahrstufe “R”
●Wenn das VSC-System deaktiviert ist (in diesem Fall arbeitet nur die Pre-Crash-
Warnfunktion)
■Fußgänger-Erkennungsfunktion
■Deaktivierung des Pre-Crash-Bremssystems
Wenn einer der folgenden Vorgänge ausgeführt wird, während das Pre-Crash-
Bremssystem eingreift, wird der Eingriff abgebrochen:
●Das Gaspedal wird kräftig getreten.
●Das Lenkrad wird stark oder abrupt eingeschlagen. Das Pre-Crash-Sicherheitssystem erkennt
Fußgänger anhand der Größe, der Kontur und
der Bewegung eines erfassten Objekts. Je
nach Umgebungshelligkeit und Bewegung,
Haltung und Winkel des erfassten Objekts
erkennt das System einen Fußgänger jedoch
möglicherweise nicht und funktioniert demzu-
folge nicht ordnungsgemäß. (S. 286)
