TOYOTA PRIUS PLUS 2019 Omistajan Käsikirja (in Finnish)

3216-3. Tee-se-itse-huolto
PRIUS +_OM47D30FI
6
Huolto ja hoito

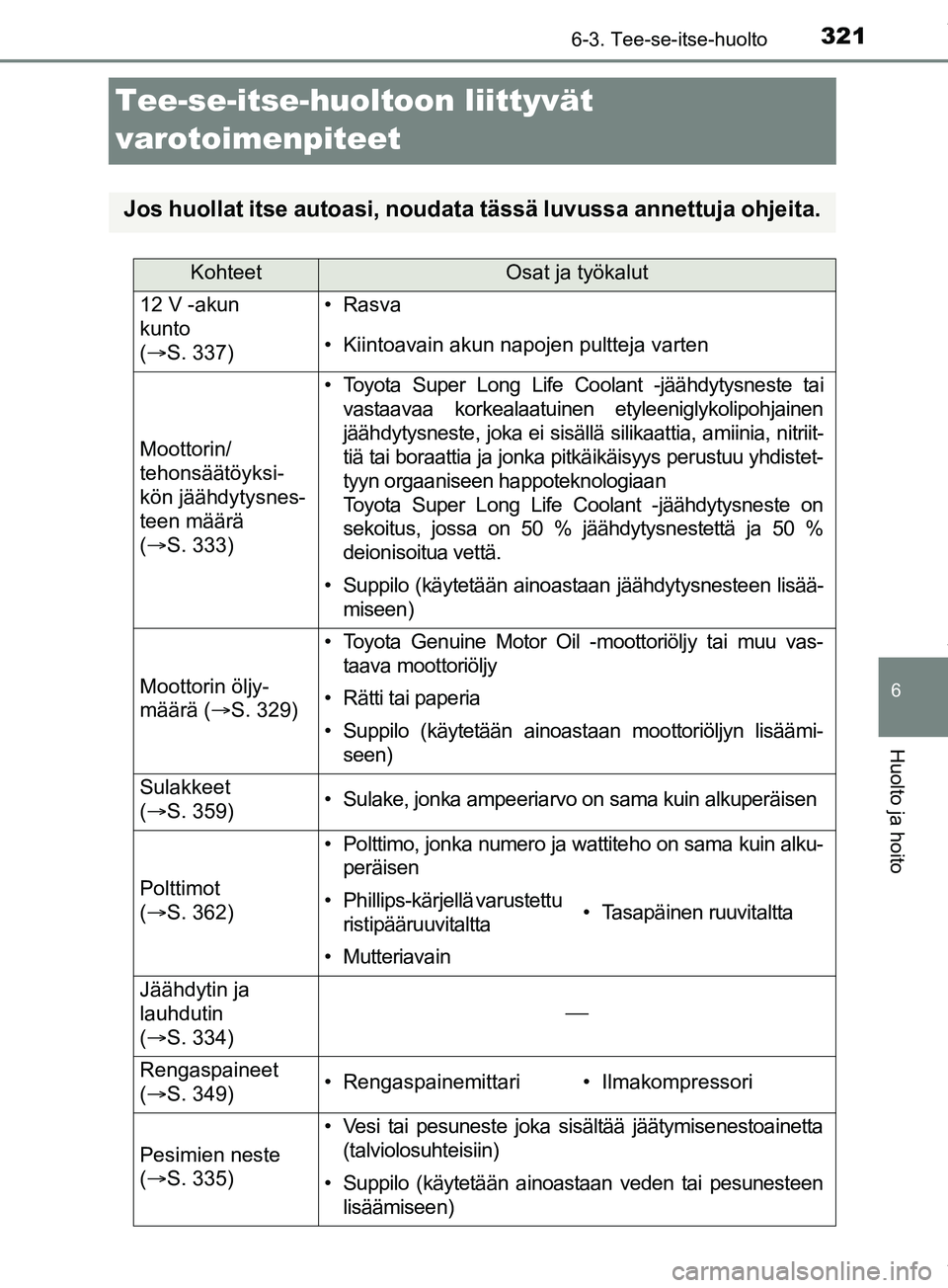

Tee-se-itse-huoltoon liittyvät
varotoimenpiteet
Jos huollat itse autoasi, noudata tässä luvussa annettuja ohjeita.
KohteetOsat ja työkalut
12 V -akun
kunto
(  S. 337) • Rasva
• Kiintoavain akun napojen pultteja varten
Moottorin/
tehonsäätöyksi-
kön jäähdytysnes-
teen määrä
(
 S. 333) • Toyota Super Long Life Coolant -jäähdytysneste tai
vastaavaa korkealaatuinen etyleeniglykolipohjainen
jäähdytysneste, joka ei sisällä silikaattia, amiinia, nitriit-
tiä tai boraattia ja jonka pitkäikäisyys perustuu yhdistet-
tyyn orgaaniseen happoteknologiaan
Toyota Super Long Life Coolant -jäähdytysneste on
sekoitus, jossa on 50 % jäähdytysnestettä ja 50 %
deionisoitua vettä.
• Suppilo (käytetään ainoastaan jäähdytysnesteen lisää-miseen)
Moottorin öljy-
määrä ( S. 329)
• Toyota Genuine Motor Oil -moottoriöljy tai muu vas-
taava moottoriöljy
• Rätti tai paperia
• Suppilo (käytetään ainoastaan moottoriöljyn lisäämi-
seen)
Sulakkeet
( S. 359)• Sulake, jonka ampeeriarvo on sama kuin alkuperäisen
Polttimot
( S. 362)
• Polttimo, jonka numero ja wattiteho on sama kuin alku-
peräisen
• Phillips-kärjellä varustettu
ristipääruuvitaltta• Tasapäinen ruuvitaltta
• Mutteriavain
Jäähdytin ja
lauhdutin
( S. 334)

Rengaspaineet
( S. 349)• Rengaspainemittari• Ilmakompressori
Pesimien neste
( S. 335)
• Vesi tai pesuneste joka sisältää jäätymisenestoainetta
(talviolosuhteisiin)
• Suppilo (käytetään ainoastaan veden tai pesunesteen
lisäämiseen)
OM47D30FI.book Page 321 Friday, March 8, 2019 3:14 PM

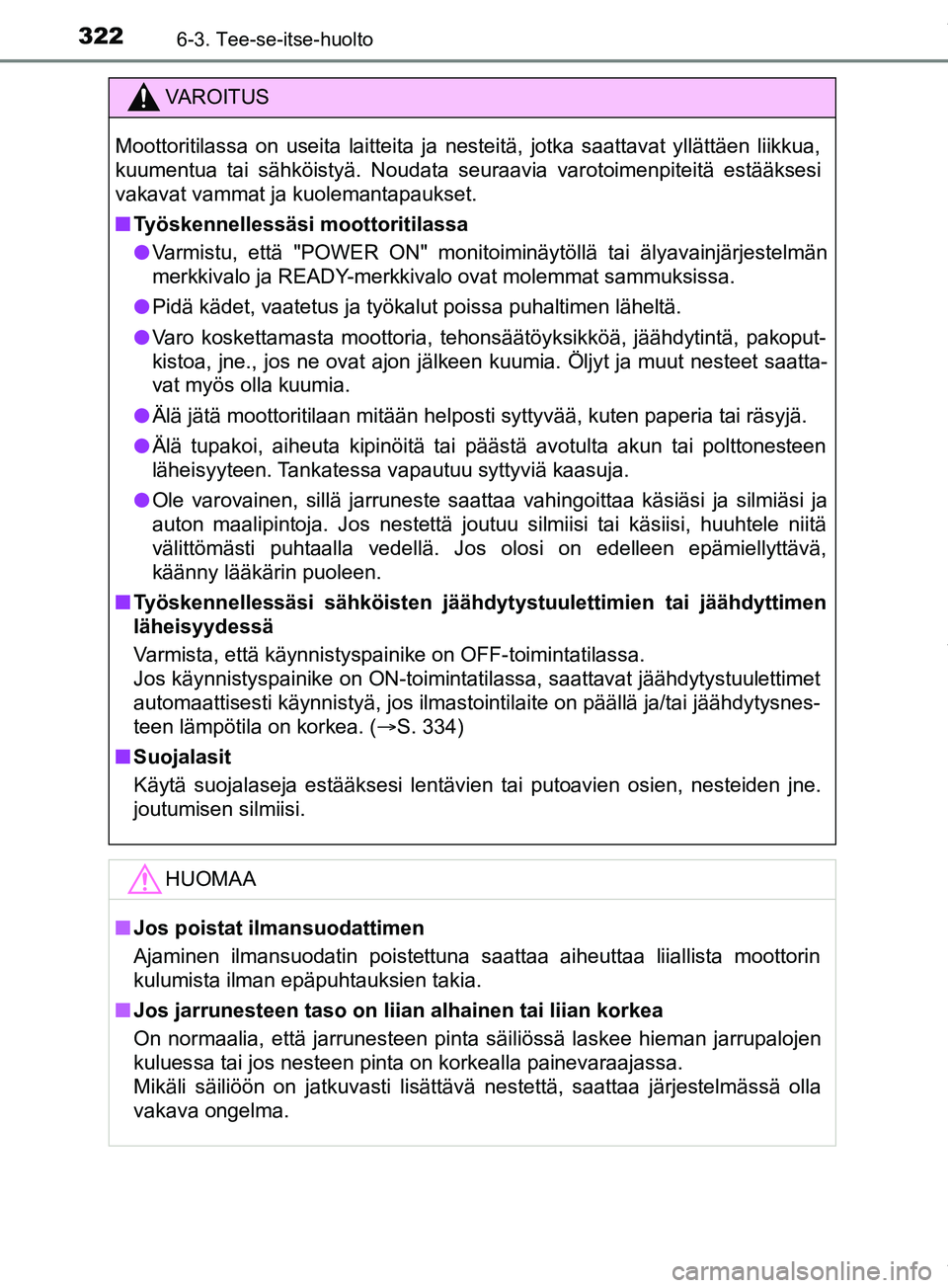

3226-3. Tee-se-itse-huolto
PRIUS +_OM47D30FI
VAROITUS
Moottoritilassa on useita laitteita ja nesteitä, jotka saattavat yllättäen liikkua,
kuumentua tai sähköistyä. Noudata seuraavia varotoimenpiteitä estääksesi
vakavat vammat ja kuolemantapaukset.
n Työskennellessäsi moottoritilassa
l Varmistu, että "POWER ON" monitoiminäytöllä tai älyavainjärjeste\
lmän
merkkivalo ja READY-merkkivalo ovat molemmat sammuksissa.
l Pidä kädet, vaatetus ja työkalut poissa puhaltimen läheltä.
l Varo koskettamasta moottoria, tehonsäätöyksikköä, jäähdytintä, pakoput-
kistoa, jne., jos ne ovat ajon jälkeen kuumia. Öljyt ja muut nesteet saatta-
vat myös olla kuumia.
l Älä jätä moottoritilaan mitään helposti syttyvää\
, kuten paperia tai räsyjä.
l Älä tupakoi, aiheuta kipinöitä tai päästä avotulta akun tai polttonesteen
läheisyyteen. Tankatessa vapautuu syttyviä kaasuja.
l Ole varovainen, sillä jarruneste saattaa vahingoittaa käsiäsi ja silmiäsi ja
auton maalipintoja. Jos nestettä joutuu silmiisi tai käsiisi, huuhtele niitä
välittömästi puhtaalla vedellä. Jos olosi on edelleen epämiellyttävä,
käänny lääkärin puoleen.
n Työskennellessäsi sähköisten jäähdytystuulettimien tai jäähdyttimen
läheisyydessä
Varmista, että käynnistyspainike on OFF-toimintatilassa.
Jos käynnistyspainike on ON-toimintatilassa, saattavat jäähdytystuul\
ettimet
automaattisesti käynnistyä, jos ilmastointilaite on päällä\
ja/tai jäähdytysnes-
teen lämpötila on korkea. ( S. 334)
n Suojalasit
Käytä suojalaseja estääksesi lentävien tai putoavien osien, nesteiden jne.
joutumisen silmiisi.
HUOMAA
nJos poistat ilmansuodattimen
Ajaminen ilmansuodatin poistettuna saattaa aiheuttaa liiallista moottorin
kulumista ilman epäpuhtauksien takia.
n Jos jarrunesteen taso on liian alhainen tai liian korkea
On normaalia, että jarrunesteen pinta säiliössä laskee hieman jarrupalojen
kuluessa tai jos nesteen pinta on korkealla painevaraajassa.
Mikäli säiliöön on jatkuvasti lisättävä nestettä, saattaa järjestelmässä olla
vakava ongelma.
OM47D30FI.book Page 322 Friday, March 8, 2019 3:14 PM

3236-3. Tee-se-itse-huolto
PRIUS +_OM47D30FI
6
Huolto ja hoito

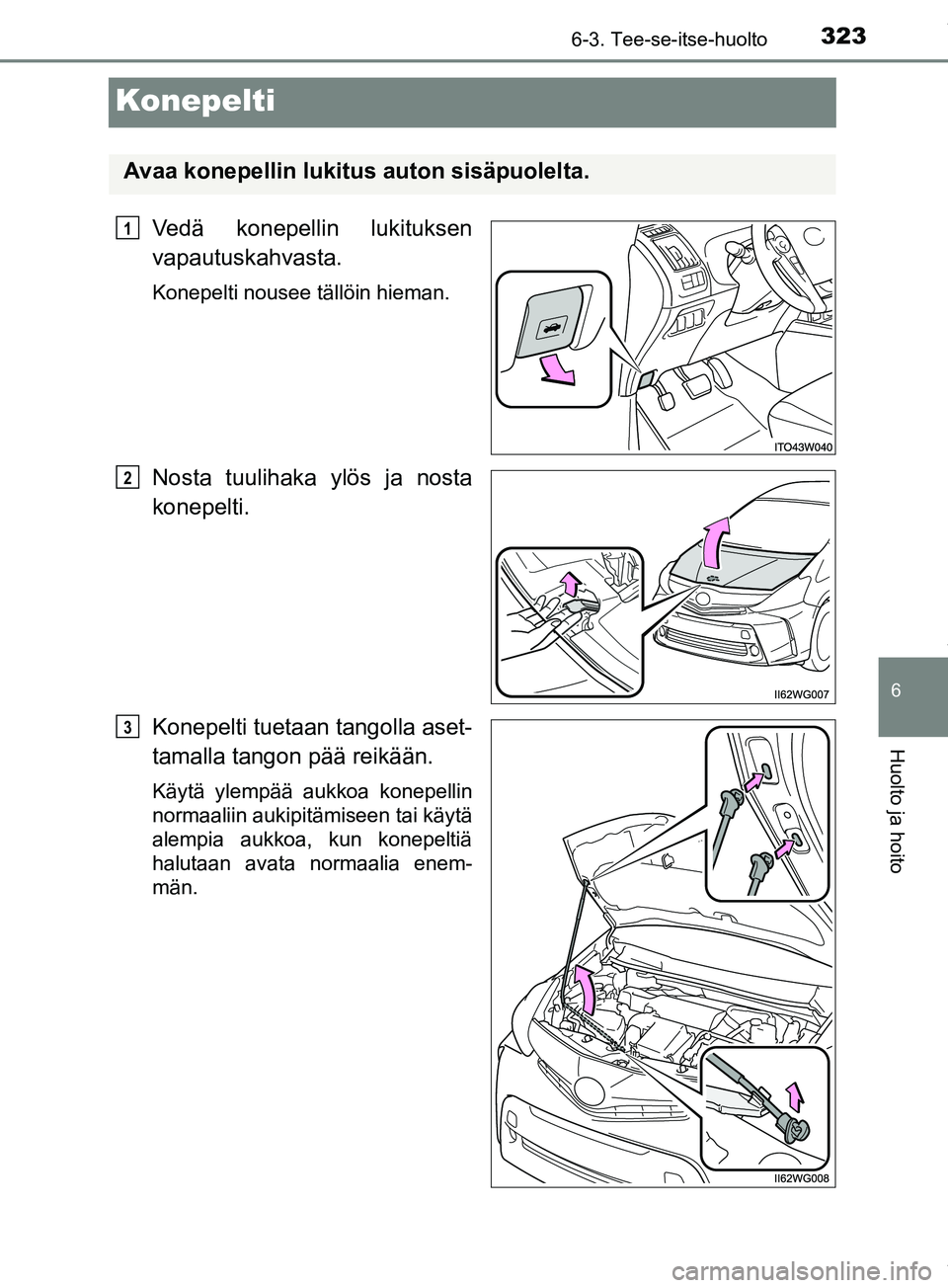

Konepelti
Vedä konepellin lukituksen
vapautuskahvasta.
Konepelti nousee tällöin hieman.
Nosta tuulihaka ylös ja nosta
konepelti.
Konepelti tuetaan tangolla aset-
tamalla tangon pää reikään.
Käytä ylempää aukkoa konepellin
normaaliin aukipitämiseen tai käytä
alempia aukkoa, kun konepeltiä
halutaan avata normaalia enem-
män.
Avaa konepellin lukitus auton sisäpuolelta.
1
2
3
OM47D30FI.book Page 323 Friday, March 8, 2019 3:14 PM

3246-3. Tee-se-itse-huolto
PRIUS +_OM47D30FI

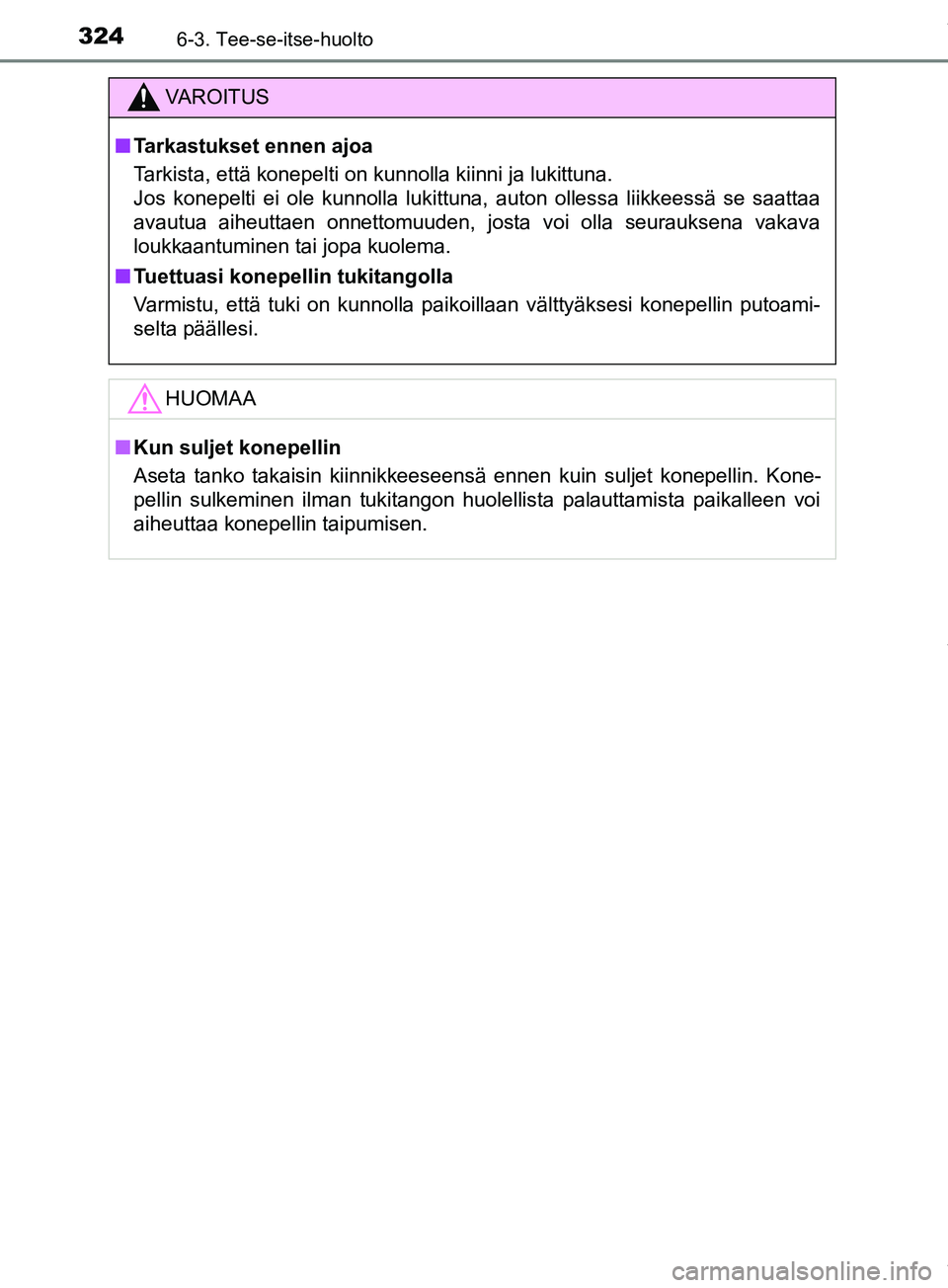

VAROITUS
n Tarkastukset ennen ajoa
Tarkista, että konepelti on kunnolla kiinni ja lukittuna.
Jos konepelti ei ole kunnolla lukittuna, auton ollessa liikkeessä se saattaa
avautua aiheuttaen onnettomuuden, josta voi olla seurauksena vakava
loukkaantuminen tai jopa kuolema.
n Tuettuasi konepellin tukitangolla
Varmistu, että tuki on kunnolla paikoillaan välttyäksesi konepellin putoami-
selta päällesi.
HUOMAA
nKun suljet konepellin
Aseta tanko takaisin kiinnikkeeseensä ennen kuin suljet konepellin. Kone-
pellin sulkeminen ilman tukitangon huolellista palauttamista paikalleen voi
aiheuttaa konepellin taipumisen.
OM47D30FI.book Page 324 Friday, March 8, 2019 3:14 PM

3256-3. Tee-se-itse-huolto
PRIUS +_OM47D30FI
6
Huolto ja hoito

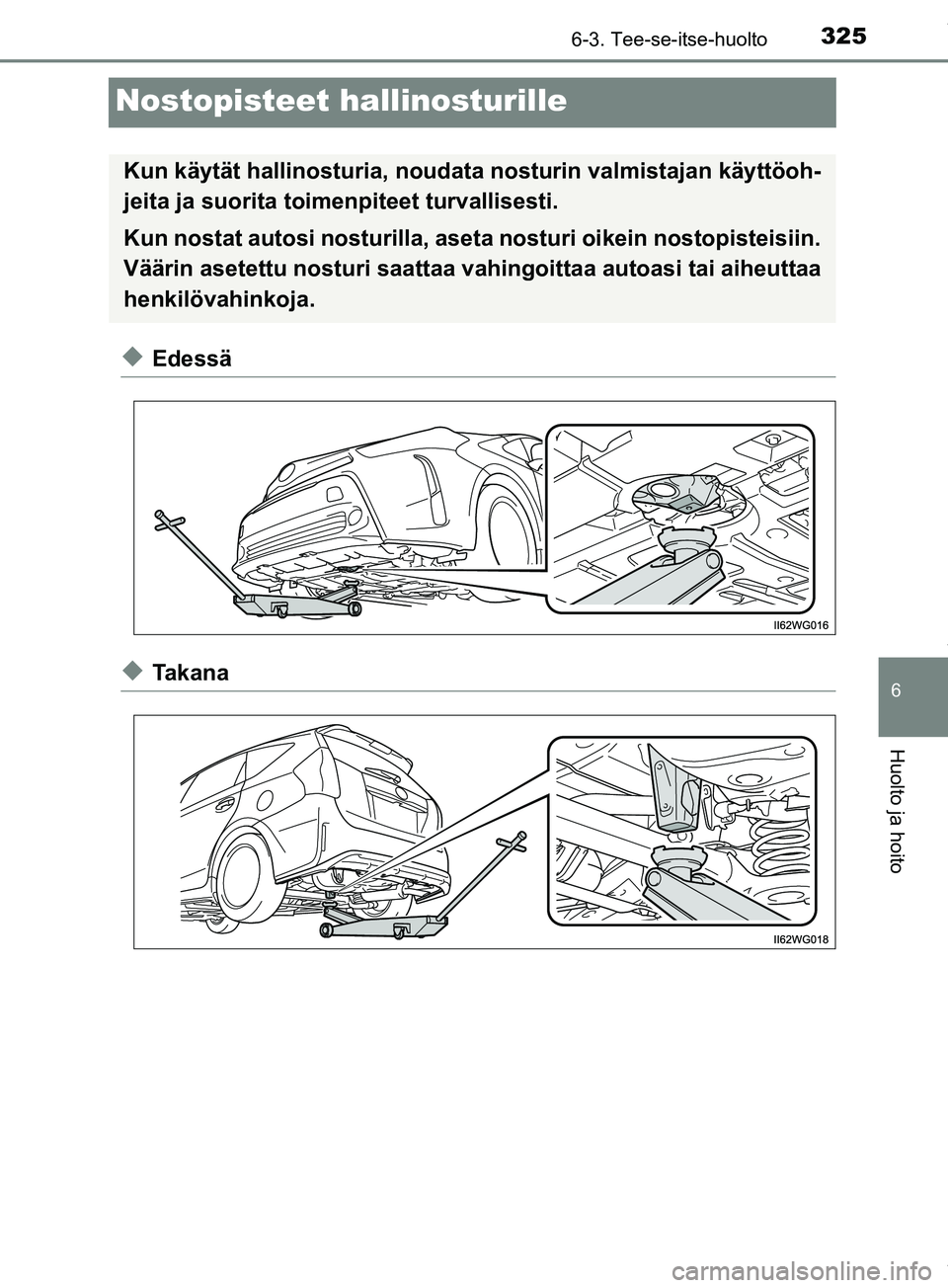

Nostopisteet hallinosturille
uEdessä
uTakana
Kun käytät hallinosturia, noudata nosturin valmistajan käyttöoh-
jeita ja suorita toimenpiteet turvallisesti.
Kun nostat autosi nosturilla, aseta nosturi oikein nostopisteisiin.
Väärin asetettu nosturi saattaa vahingoittaa autoasi tai aiheuttaa
henkilövahinkoja.
OM47D30FI.book Page 325 Friday, March 8, 2019 3:14 PM

3266-3. Tee-se-itse-huolto
PRIUS +_OM47D30FI

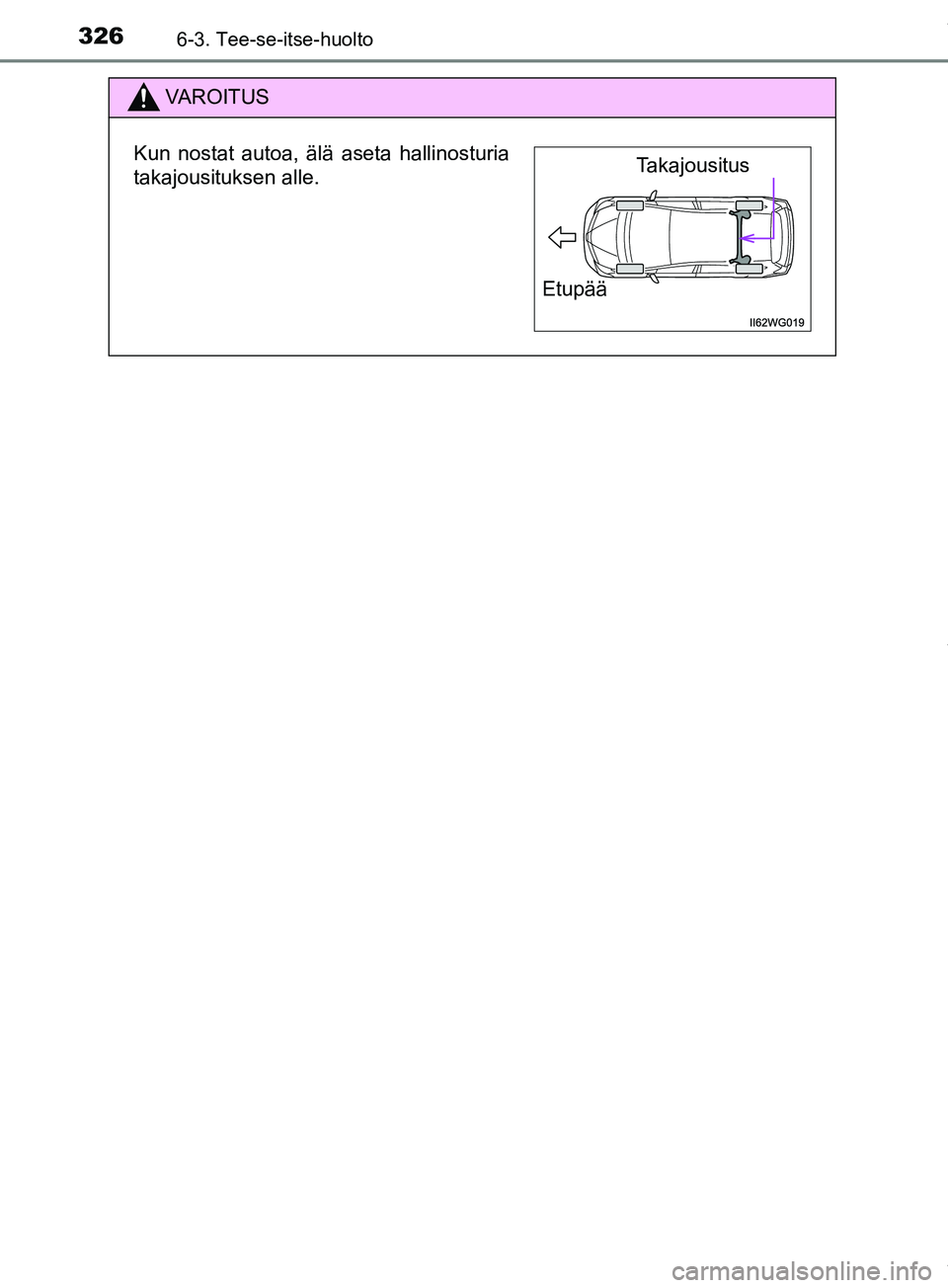

VAROITUS
Kun nostat autoa, älä aseta hallinosturia
takajousituksen alle.Takajousitus
Etupää
OM47D30FI.book Page 326 Friday, March 8, 2019 3:14 PM

3276-3. Tee-se-itse-huolto
PRIUS +_OM47D30FI
6
Huolto ja hoito
Moottoritila
n12-voltin akku
S. 337
Moottorin jäähdytysnestesäiliö
( S. 333)
Moottoriöljyn mittatikku ( S. 329)
Moottoriöljyn täyttöaukon korkki ( S. 331)
Tehonsäätöyksikön
jäähdytysnesteen
säiliö ( S. 333) Sulakerasia (
S. 359)
Jäähdytin ( S. 334)
Lauhdutin ( S. 334)
Sähkötoimiset
jäähdytystuulettimet
Pesunestesäiliö ( S. 335)1
2
3
4
5
6
7
8
9
OM47D30FI.book Page 327 Friday, March 8, 2019 3:14 PM

3286-3. Tee-se-itse-huolto
PRIUS +_OM47D30FIn

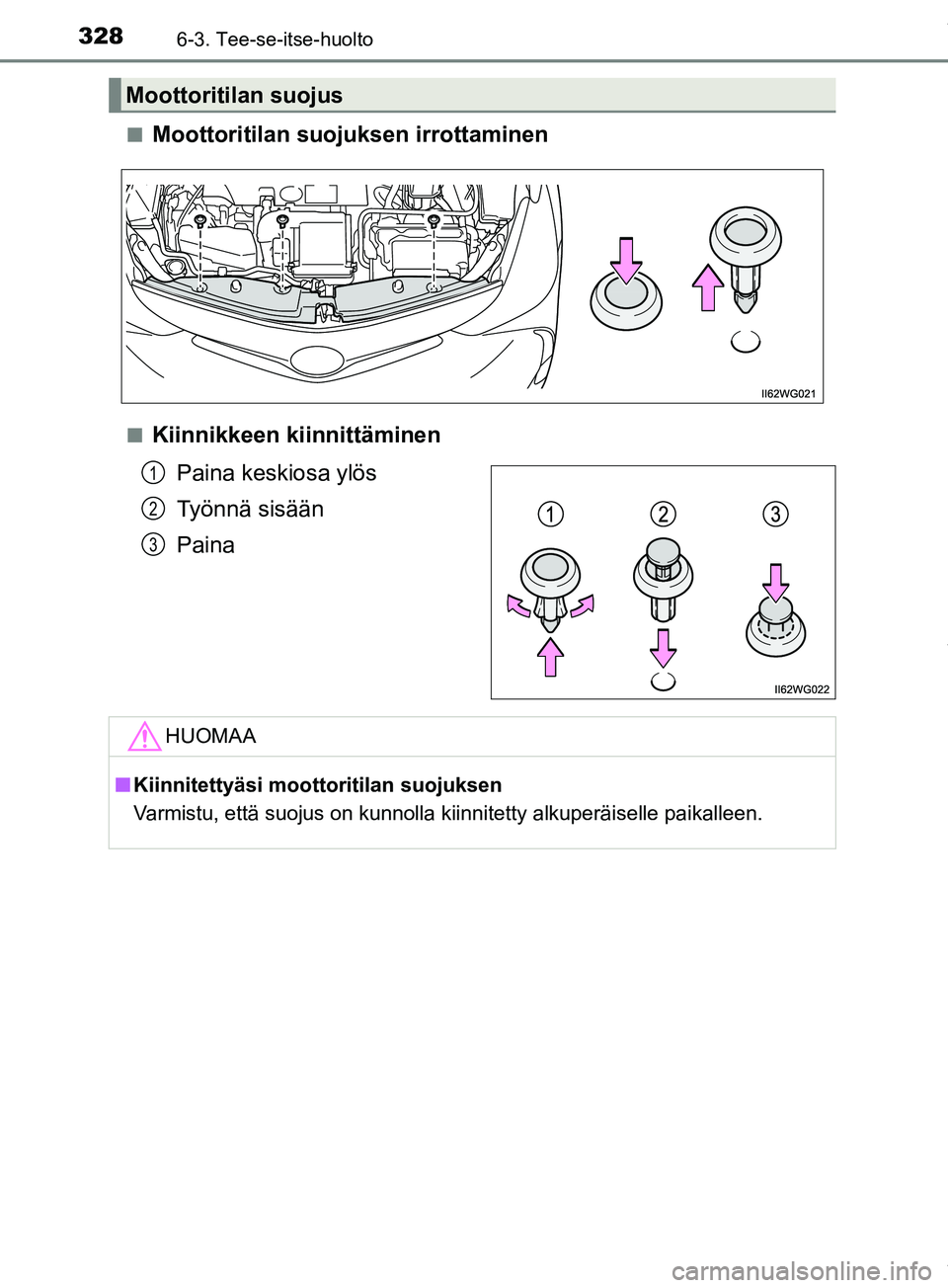

Moottoritilan suojuksen irrottaminen
nKiinnikkeen kiinnittäminen
Paina keskiosa ylös
Työnnä sisään
Paina
Moottoritilan suojus
1
2
3
HUOMAA
nKiinnitettyäsi moottoritilan suojuksen
Varmistu, että suojus on kunnolla kiinnitetty alkuperäiselle paikalleen.
OM47D30FI.book Page 328 Friday, March 8, 2019 3:14 PM

3296-3. Tee-se-itse-huolto
PRIUS +_OM47D30FI
6
Huolto ja hoito

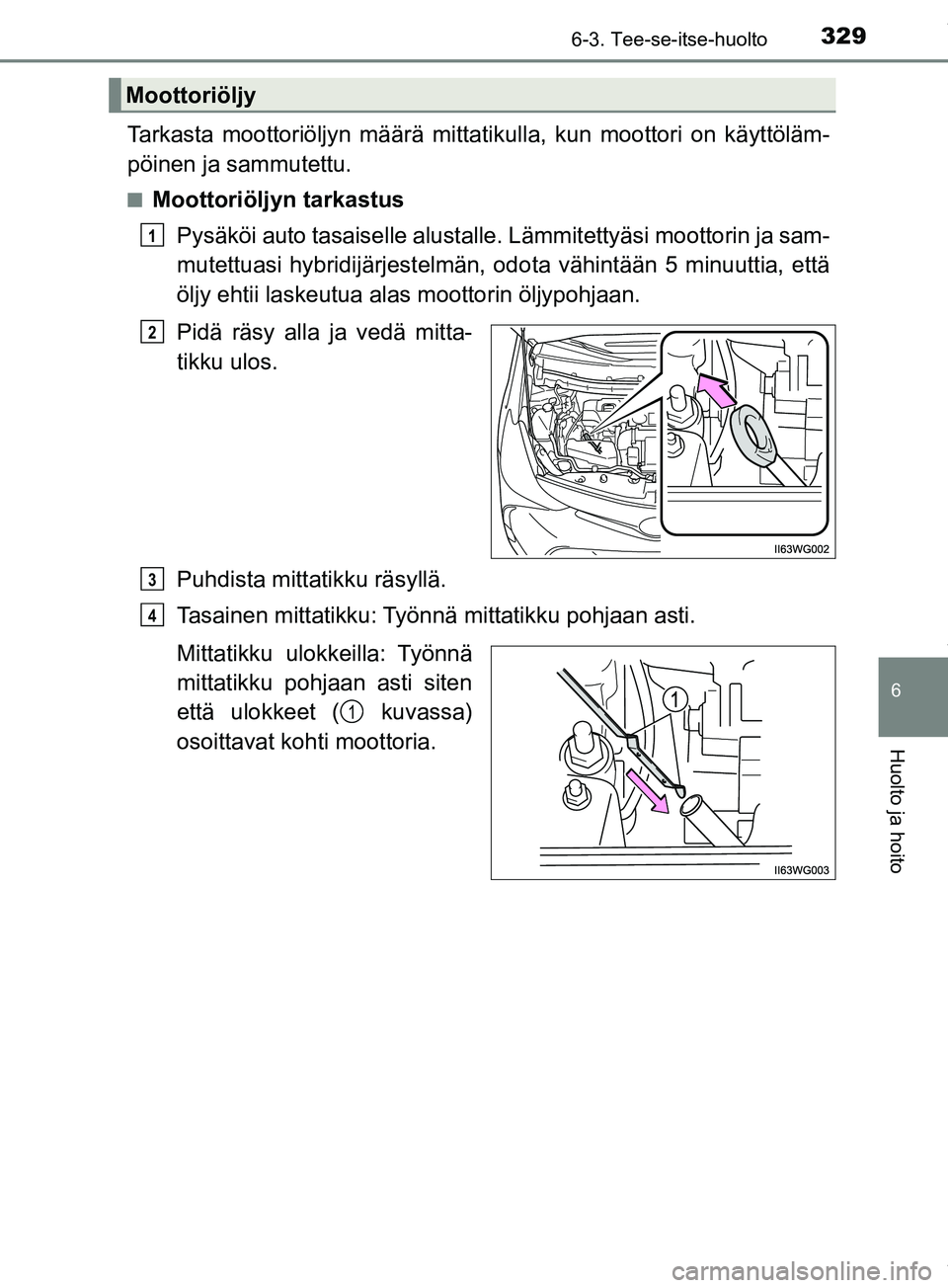

Tarkasta moottoriöljyn määrä mittatikulla, kun moottori on käyttöläm-
pöinen ja sammutettu.
nMoottoriöljyn tarkastusPysäköi auto tasaiselle alustalle. Lämmitettyäsi moottorin ja sam-
mutettuasi hybridijärjestelmän, od ota vähintään 5 minuuttia, että
öljy ehtii laskeutua alas moottorin öljypohjaan.
Pidä räsy alla ja vedä mitta-
tikku ulos.
Puhdista mittatikku räsyllä.
Tasainen mittatikku: Työnnä mittatikku pohjaan asti.
Mittatikku ulokkeilla: Työnnä
mittatikku pohjaan asti siten
että ulokkeet ( kuvassa)
osoittavat kohti moottoria.
Moottoriöljy
1
2
3
4
1
OM47D30FI.book Page 329 Friday, March 8, 2019 3:14 PM

3306-3. Tee-se-itse-huolto
PRIUS +_OM47D30FI

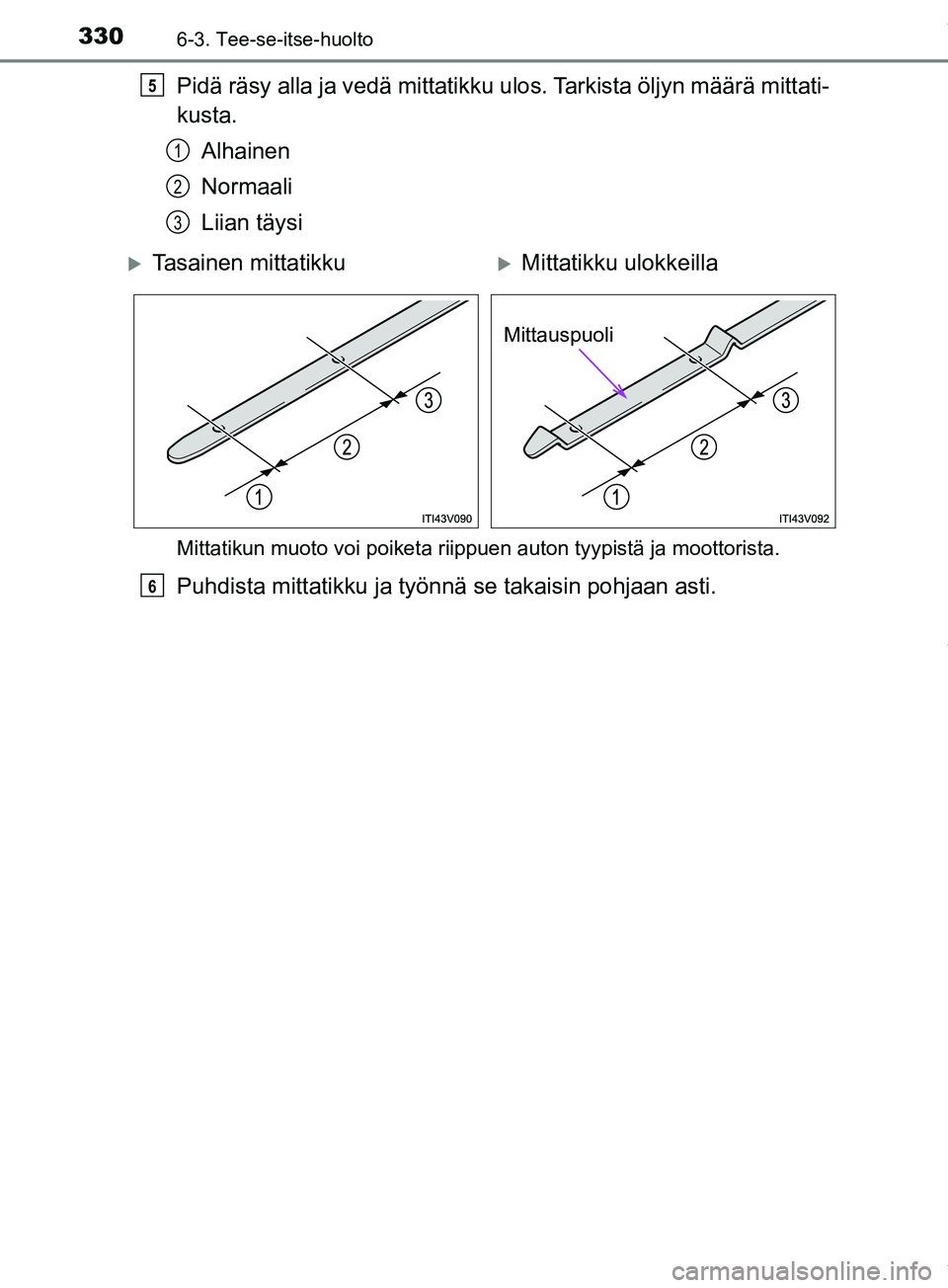

Pidä räsy alla ja vedä mittatikku ulos. Tarkista öljyn määrä mittati-
kusta.
Alhainen
Normaali
Liian täysi
Mittatikun muoto voi poiketa riippuen auton tyypistä ja moottorista.
Puhdista mittatikku ja työnnä se takaisin pohjaan asti.
5
1
2
3
Tasainen mittatikkuMittatikku ulokkeilla
Mittauspuoli
6
