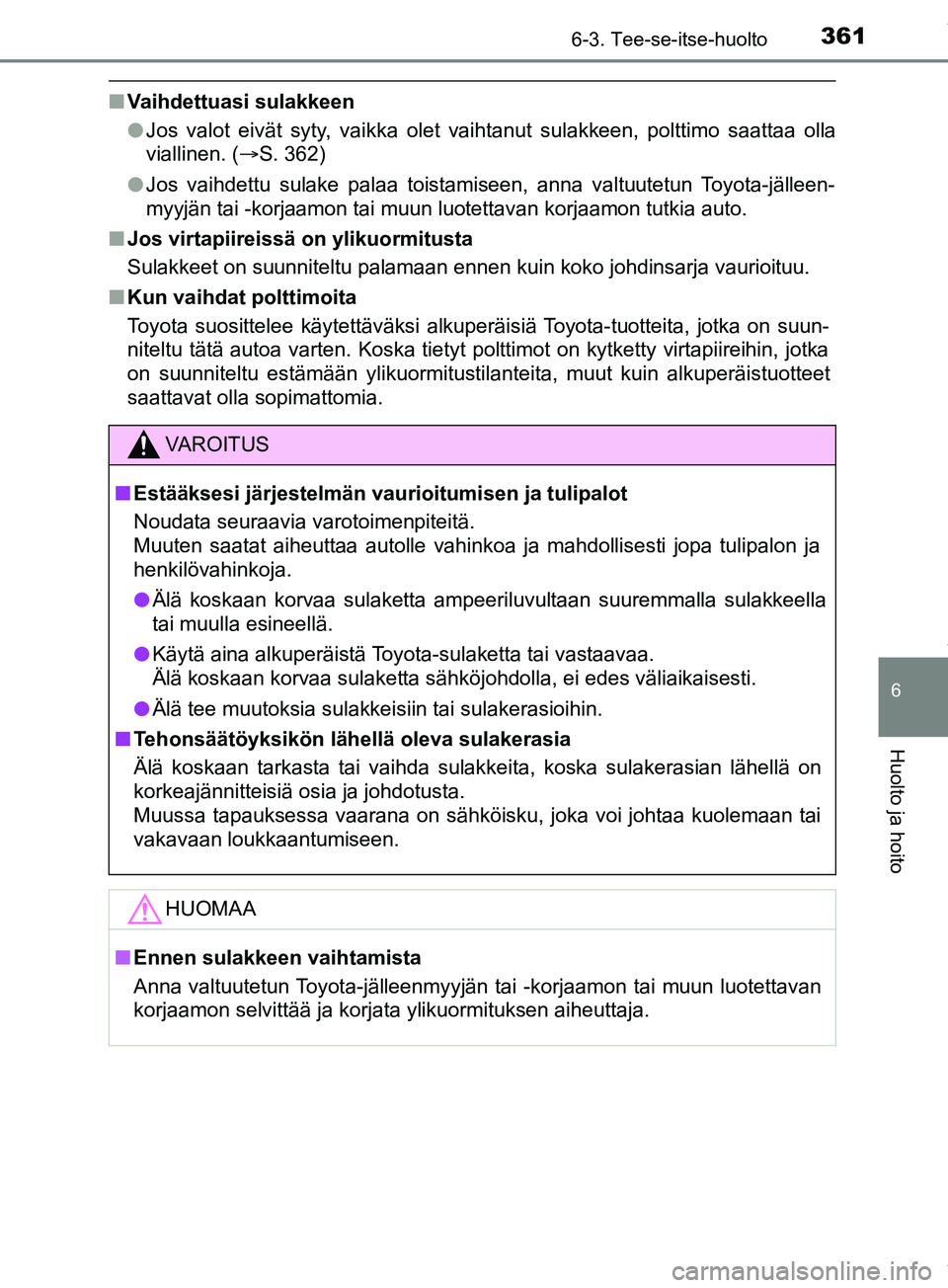

3616-3. Tee-se-itse-huolto
PRIUS +_OM47D30FI
6
Huolto ja hoito
nVaihdettuasi sulakkeen
lJos valot eivät syty, vaikka olet vaihtanut sulakkeen, polttimo saattaa olla
viallinen. ( ï‚®S. 362)
l Jos vaihdettu sulake palaa toistamiseen, anna valtuutetun Toyota-jälleen-
myyjän tai -korjaamon tai muun luotettavan korjaamon tutkia auto.
n Jos virtapiireissä on ylikuormitusta
Sulakkeet on suunniteltu palamaan ennen kuin koko johdinsarja vaurioituu\
.
n Kun vaihdat polttimoita
Toyota suosittelee käytettäväksi alkuperäisiä Toyota-tuotteita, jotka on suun-
niteltu tätä autoa varten. Koska tietyt polttimot on kytketty virtapiireihin, jotka
on suunniteltu estämään ylikuormitustilanteita, muut kuin alkuperäistuotteet
saattavat olla sopimattomia.
VAROITUS
n Estääksesi järjestelmän vaurioitumisen ja tulipalot
Noudata seuraavia varotoimenpiteitä.
Muuten saatat aiheuttaa autolle vahinkoa ja mahdollisesti jopa tulipalon ja
henkilövahinkoja.
l Älä koskaan korvaa sulaketta ampeeriluvultaan suuremmalla sulakkeella
tai muulla esineellä.
l Käytä aina alkuperäistä Toyota-sulaketta tai vastaavaa.
Älä koskaan korvaa sulaketta sähköjohdolla, ei edes välia\
ikaisesti.
l Älä tee muutoksia sulakkeisiin tai sulakerasioihin.
n Tehonsäätöyksikön lähellä oleva sulakerasia
Älä koskaan tarkasta tai vaihda sulakkeita, koska sulakerasian lähellä on
korkeajännitteisiä osia ja johdotusta.
Muussa tapauksessa vaarana on sähköisku, joka voi johtaa kuolemaan tai
vakavaan loukkaantumiseen.
HUOMAA
nEnnen sulakkeen vaihtamista
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun luotettavan
korjaamon selvittää ja korjata ylikuormituksen aiheuttaja.
OM47D30FI.book Page 361 Friday, March 8, 2019 3:14 PM

3626-3. Tee-se-itse-huolto
PRIUS +_OM47D30FI
Polttimot
Tarkista vaihdettavan polttimon tehoarvo. (ï‚®S. 472)
ï‚® S. 328
nEdessä
Etusumuvalo
Etusuuntavalo
Voit vaihtaa polttimoita itse. Vaihtamisen vaikeusaste riippuu
polttimoista. Koska on vaara, että osat voivat vaurioitua, suosit-
telemme, että vaihto suoritetaan valtuutetulla Toyota-jälleenmyy-
jällä tai -korjaamolla tai muussa luotettavassa korjaamossa.
Ennen polttimon vaihtoa
Moottoritilan suojuksen irrottaminen
Polttimoiden sijainnit
1
2
OM47D30FI.book Page 362 Friday, March 8, 2019 3:14 PM

3636-3. Tee-se-itse-huolto
PRIUS +_OM47D30FI
6
Huolto ja hoito
nTakanaTakasumuvalo tai peruutus-
valo
Rekisterikilven valot
Peruutusvalo
Takasuuntavalo
1
2
3
4
OM47D30FI.book Page 363 Friday, March 8, 2019 3:14 PM

3646-3. Tee-se-itse-huolto
PRIUS +_OM47D30FIn
Etusumuvalot
Irrota sisälokasuojan ruuvit ja
vedä sen jälkeen sisäloka-
suoja alas.
Irrota liitin samalla painaen
lukituksen vapautuspaini-
ketta.
Käännä polttimon kantaa
vastapäivään.
Polttimoiden vaihto
1
2
3
OM47D30FI.book Page 364 Friday, March 8, 2019 3:14 PM

3656-3. Tee-se-itse-huolto
PRIUS +_OM47D30FI
6
Huolto ja hoito
Asenna uusi polttimo.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen. Kierrä myötäpäi-
vään kiinni.
Asenna liitin.
Kun olet asentanut liittimen, hei-
luta polttimon kantaa varovai-
sesti varmistaaksesi, ettei se ole
löysällä, kytke sumuvalot päälle
ja varmistu, ettei valoa näy
asennuskohdassa.
Kiinnitä sisälokasuojan pultit.
4
5
6
OM47D30FI.book Page 365 Friday, March 8, 2019 3:14 PM

3666-3. Tee-se-itse-huolto
PRIUS +_OM47D30FIn
Etusuuntavalot
Käännä polttimon kantaa
vastapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut va iheet päinvastaisessa järjestyk-
sessä.
1
2
3
OM47D30FI.book Page 366 Friday, March 8, 2019 3:14 PM

3676-3. Tee-se-itse-huolto
PRIUS +_OM47D30FI
6
Huolto ja hoito
nTakasuuntavalot ja peruutus-/takasumuvalo
Avaa takaluukku ja irrota
suojus.
Estääksesi vauriot peitä ruuvital-
tan pää rievulla.
Käännä polttimon kantaa
vastapäivään. Takasuuntavalo
Peruutusvalo/takasumu-
valo
Irrota polttimo. Takasuuntavalo
Peruutusvalo/takasumu-
valo
Kun asennat, suorita luetellut va iheet päinvastaisessa järjestyk-
sessä.
1
2
1
2
3
1
2
4
OM47D30FI.book Page 367 Friday, March 8, 2019 3:14 PM

3686-3. Tee-se-itse-huolto
PRIUS +_OM47D30FIn
Rekisterikilven valot
Avaa takaluukku ja irrota
suojus.
Estääksesi vauriot peitä ruuvital-
tan pää rievulla.
Käännä polttimon kantaa
vastapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut va iheet päinvastaisessa järjestyk-
sessä.
1
2
ITO43P150
3
4
OM47D30FI.book Page 368 Friday, March 8, 2019 3:14 PM

3696-3. Tee-se-itse-huolto
PRIUS +_OM47D30FI
6
Huolto ja hoito

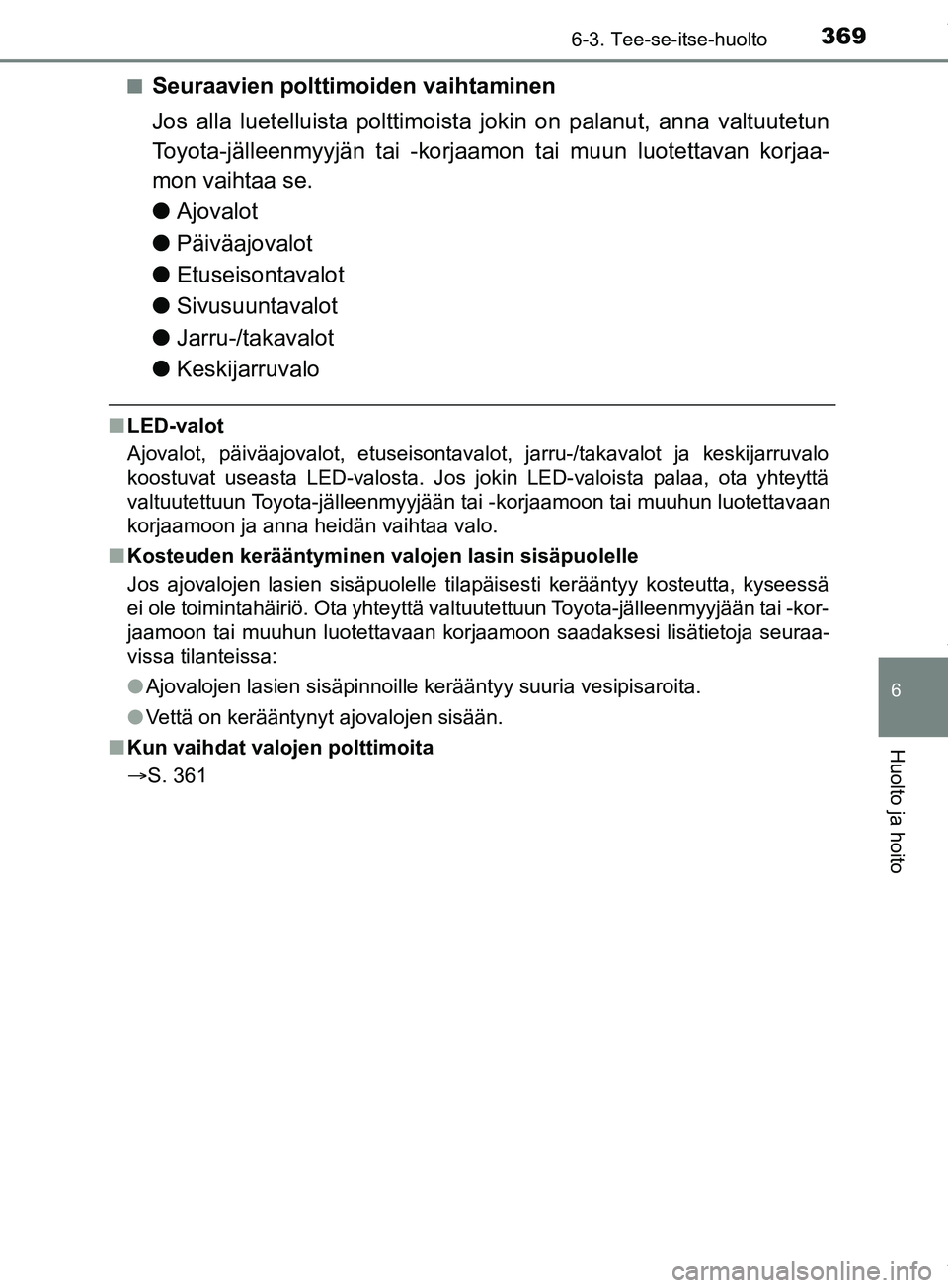

nSeuraavien polttimoiden vaihtaminen
Jos alla luetelluista polttimoista jokin on palanut, anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon tai muun luotettavan korjaa-
mon vaihtaa se.
lAjovalot
l Päiväajovalot
l Etuseisontavalot
l Sivusuuntavalot
l Jarru-/takavalot
l Keskijarruvalo
nLED-valot
Ajovalot, päiväajovalot, etuseisontavalot, jarru-/takavalot ja keskijarruvalo
koostuvat useasta LED-valosta. Jos jokin LED-valoista palaa, ota yhteyttä
valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun luotettavaan
korjaamoon ja anna heidän vaihtaa valo.
n Kosteuden kerääntyminen valojen lasin sisäpuolelle
Jos ajovalojen lasien sisäpuolelle tilapäisesti kerääntyy kosteutta, kyseessä
ei ole toimintahäiriö. Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -kor-
jaamoon tai muuhun luotettavaan korjaamoon saadaksesi lisätietoja seuraa-
vissa tilanteissa:
lAjovalojen lasien sisäpinnoille kerääntyy suuria vesipisaroita.
l Vettä on kerääntynyt ajovalojen sisään.
n Kun vaihdat valojen polttimoita
ï‚®S. 361
OM47D30FI.book Page 369 Friday, March 8, 2019 3:14 PM

3706-3. Tee-se-itse-huolto
PRIUS +_OM47D30FI

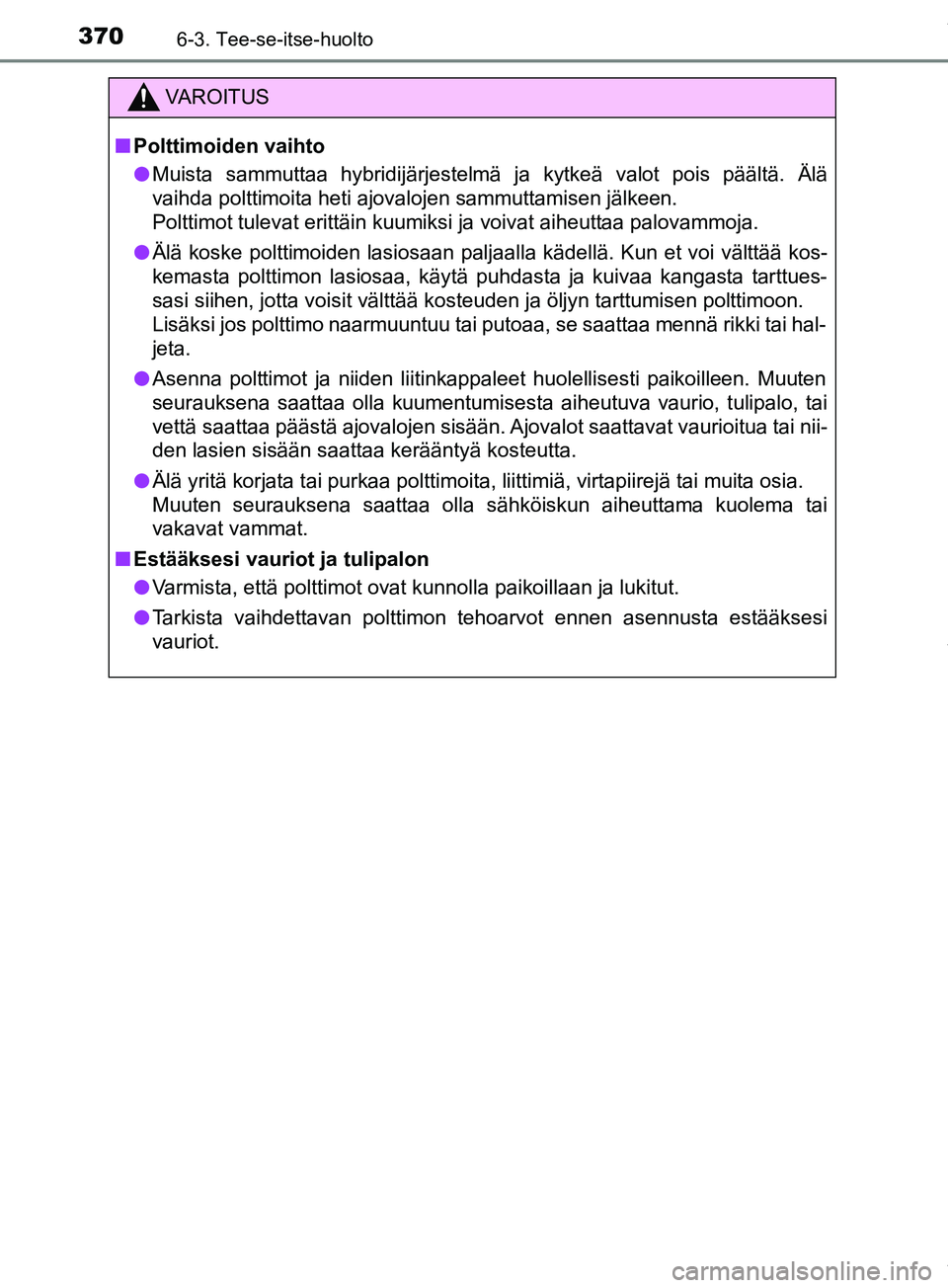

VAROITUS
n Polttimoiden vaihto
l Muista sammuttaa hybridijärjestelmä ja kytkeä valot pois päältä. Älä
vaihda polttimoita heti ajovalojen sammuttamisen jälkeen.
Polttimot tulevat erittäin kuumiksi ja voivat aiheuttaa palovammoja.
l Älä koske polttimoiden lasiosaan paljaalla kädellä. Kun et voi välttää kos-
kemasta polttimon lasiosaa, käytä puhdasta ja kuivaa kangasta tarttues-
sasi siihen, jotta voisit välttää kosteuden ja öljyn tarttumisen polttimoon.
Lisäksi jos polttimo naarmuuntuu tai putoaa, se saattaa mennä rikk\
i tai hal-
jeta.
l Asenna polttimot ja niiden liitinkappaleet huolellisesti paikoilleen. Muuten
seurauksena saattaa olla kuumentumisesta aiheutuva vaurio, tulipalo, tai
vettä saattaa päästä ajovalojen sisään. Ajovalot saattavat vaurioitua tai nii-
den lasien sisään saattaa kerääntyä kosteutta.
l Älä yritä korjata tai purkaa polttimoita, liittimiä, virtapiirejä tai muita osia.
Muuten seurauksena saattaa olla sähköiskun aiheuttama kuolema tai
vakavat vammat.
n Estääksesi vauriot ja tulipalon
l Varmista, että polttimot ovat kunnolla paikoillaan ja lukitut.
l Tarkista vaihdettavan polttimon tehoarvot ennen asennusta estääksesi
vauriot.
