TOYOTA PRIUS PRIME 2017 Manuel du propriétaire (in French)

PRIUS PRIME_OM_OM47A88D_(D)

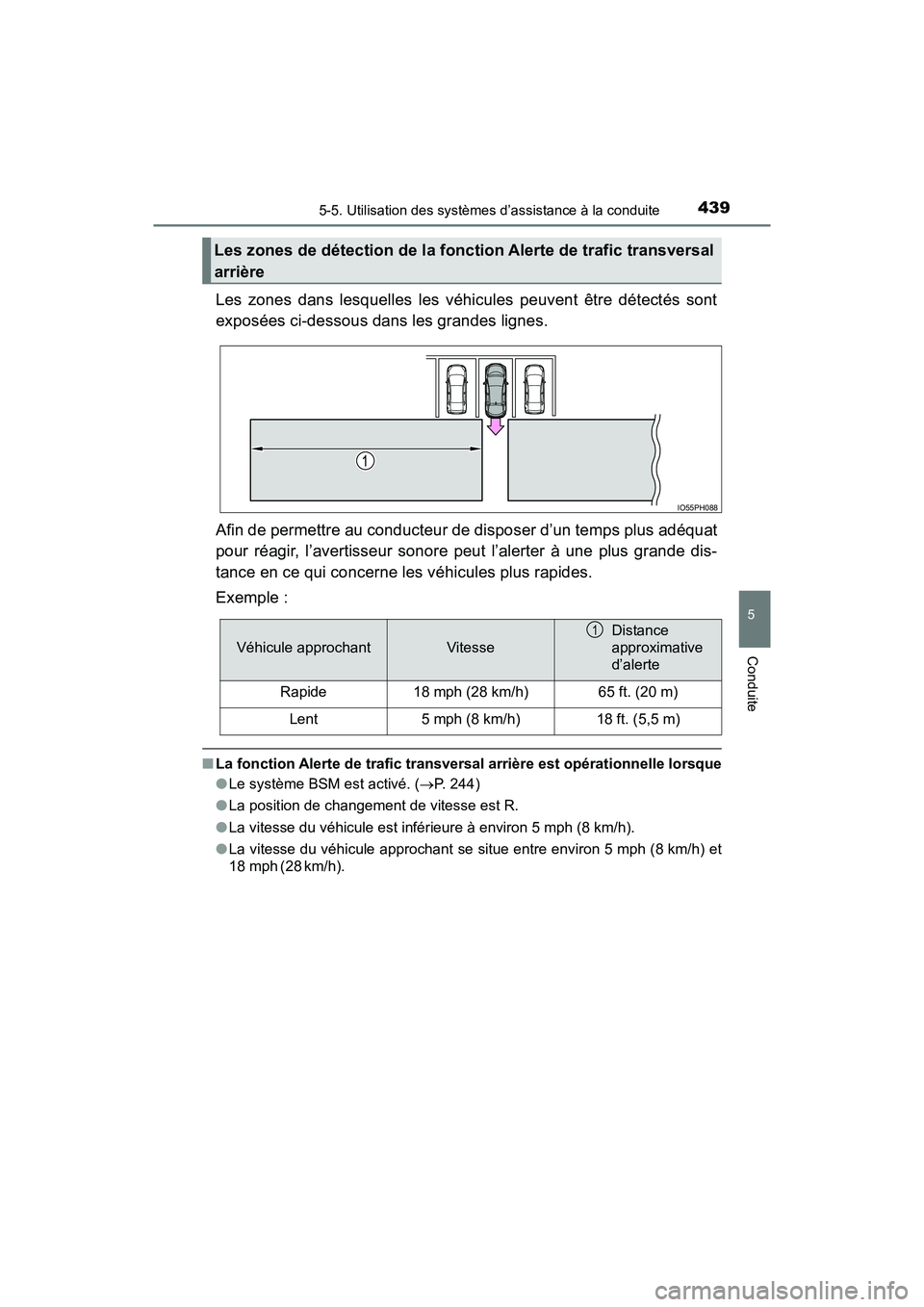

4395-5. Utilisation des systèmes d’assistance à la conduite
5
Conduite
Les zones dans lesquelles les véhicules peuvent être détectés sont
exposées ci-dessous dans les grandes lignes.
Afin de permettre au conducteur de disposer d’un temps plus adéquat
pour réagir, l’avertisseur sonore peut l’alerter à une plus grande dis-
tance en ce qui concerne les véhicules plus rapides.
Exemple :
■La fonction Alerte de trafic transver sal arrière est opérationnelle lorsque
● Le système BSM est activé. ( P. 244)
● La position de changement de vitesse est R.
● La vitesse du véhicule est inférieure à environ 5 mph (8 km/h).
● La vitesse du véhicule approchant se situe entre environ 5 mph (8 km/h) et
18 mph (28 km/h).
Les zones de détection de la fonction Alerte de trafic transversal
arrière
IO55PH088
Véhicule approchantVitesse
Distance
approximative
d’alerte
Rapide18 mph (28 km/h)65 ft. (20 m)
Lent5 mph (8 km/h)18 ft. (5,5 m)
1

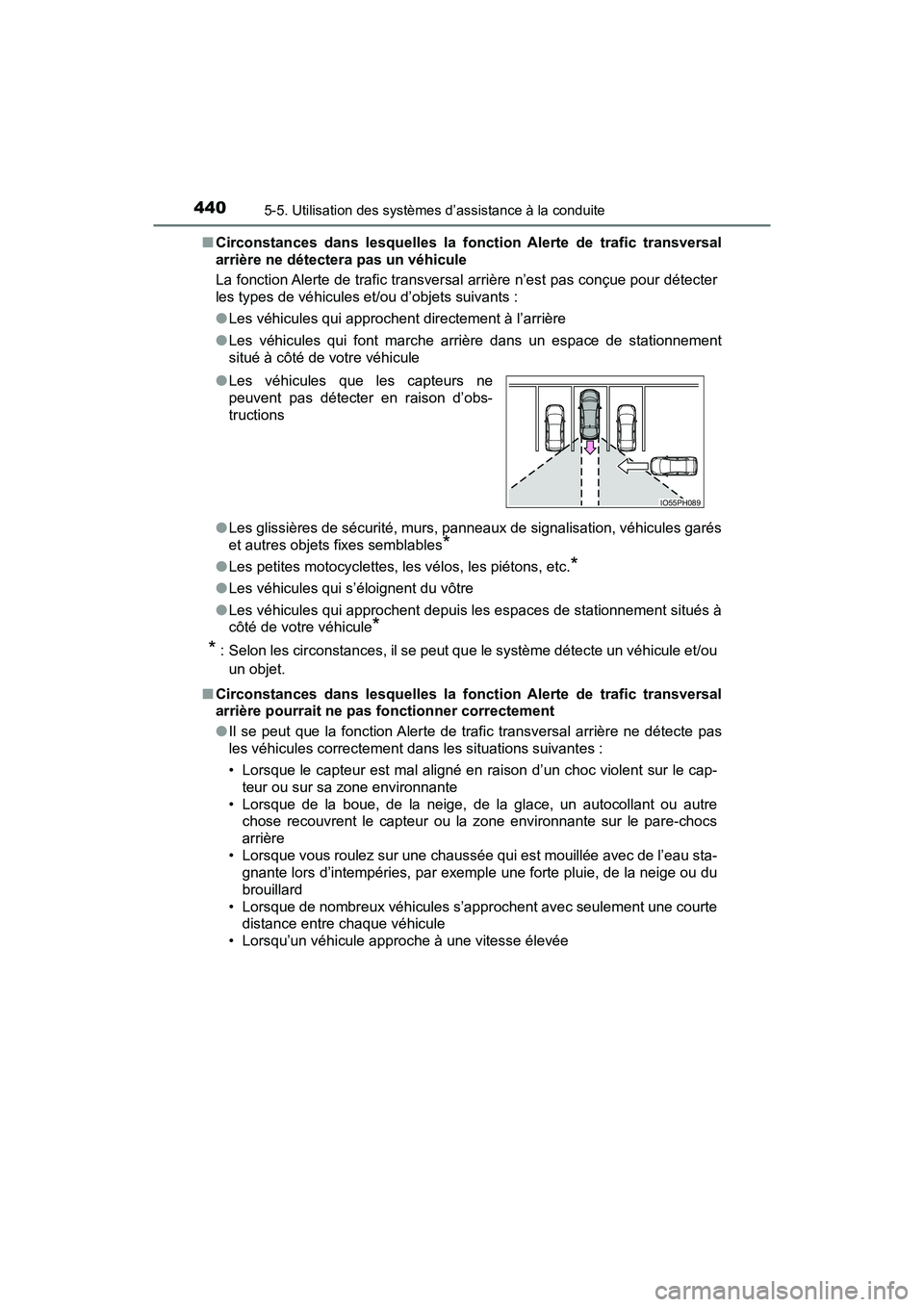

440
PRIUS PRIME_OM_OM47A88D_(D)
5-5. Utilisation des systèmes d’assistance à la conduite
■Circonstances dans lesquelles la fonction Alerte de trafic transversal
arrière ne détectera pas un véhicule
La fonction Alerte de trafic transversal arrière n’est pas conçue pour détecter
les types de véhicules et/ou d’objets suivants :
● Les véhicules qui approchent directement à l’arrière
● Les véhicules qui font marche arrière dans un espace de stationnement
situé à côté de votre véhicule
● Les glissières de sécurité, murs, panneaux de signalisation, véhicules garés
et autres objets fixes semblables
*
●Les petites motocyclettes, les vélos, les piétons, etc.*
●Les véhicules qui s’éloignent du vôtre
● Les véhicules qui approchent depuis les espaces de stationnement situés à
côté de votre véhicule
*
*
: Selon les circonstances, il se peut que le système détecte un véhicule et/ou
un objet.
■ Circonstances dans lesquelles la fonction Alerte de trafic transversal
arrière pourrait ne pas fonctionner correctement
●Il se peut que la fonction Alerte de trafic transversal arrière ne détecte pas
les véhicules correctement dans les situations suivantes :
• Lorsque le capteur est mal aligné en raison d’un choc violent sur le cap-
teur ou sur sa zone environnante
• Lorsque de la boue, de la neige, de la glace, un autocollant ou autre chose recouvrent le capteur ou la zone environnante sur le pare-chocs
arrière
• Lorsque vous roulez sur une chaussée qui est mouillée avec de l’eau sta- gnante lors d’intempéries, par exemple une forte pluie, de la neige ou du
brouillard
• Lorsque de nombreux véhicules s’approchent avec seulement une courte distance entre chaque véhicule
• Lorsqu’un véhicule approche à une vitesse élevée
●
Les véhicules que les capteurs ne
peuvent pas détecter en raison d’obs-
tructions
IO55PH089

PRIUS PRIME_OM_OM47A88D_(D)

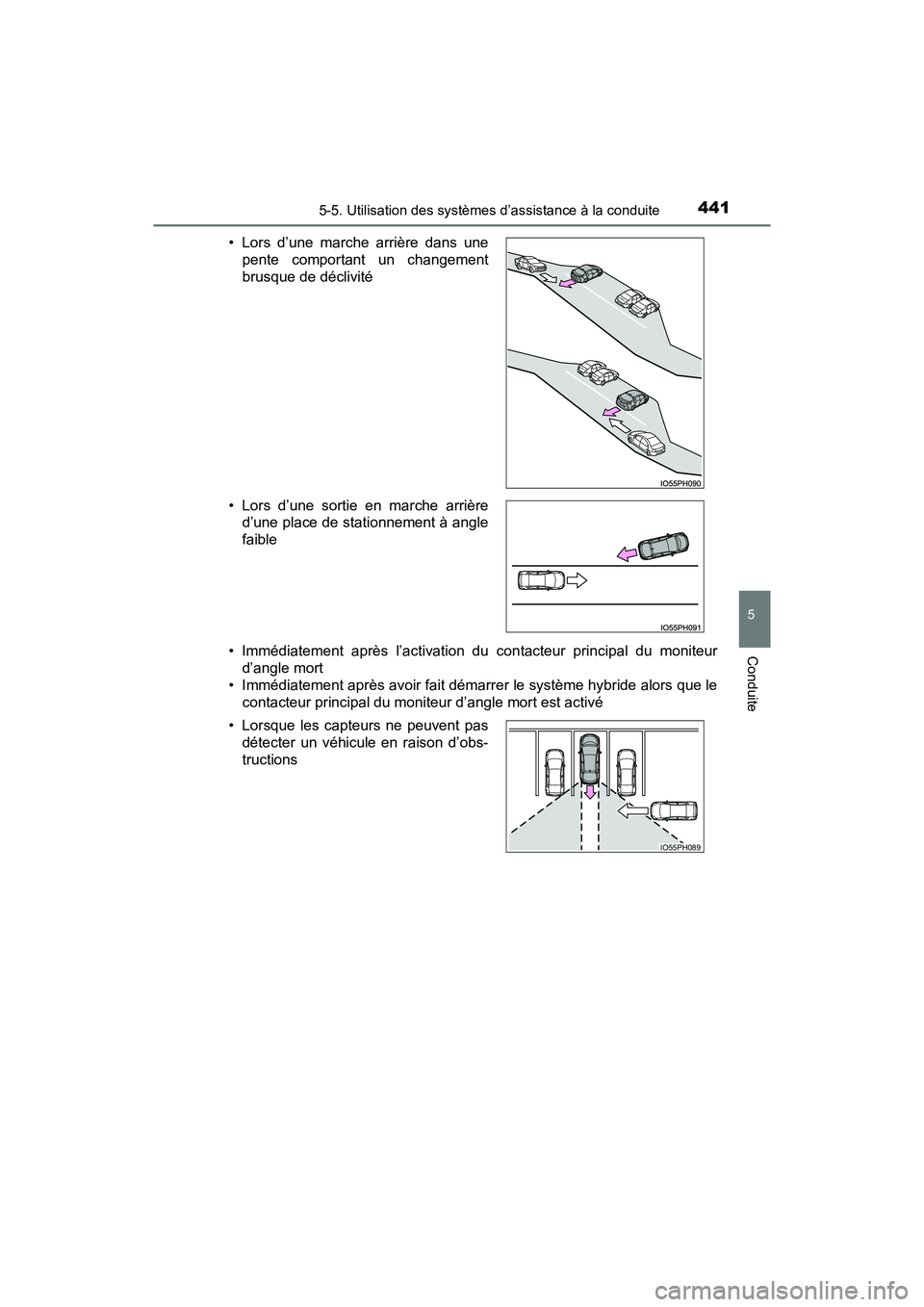

4415-5. Utilisation des systèmes d’assistance à la conduite
5
Conduite• Immédiatement après l’activation du contacteur principal du moniteurd’angle mort
• Immédiatement après avoir fait démarrer le système hybride alors que le contacteur principal du moniteur d’angle mort est activé
• Lors d’une marche arrière dans une
pente comportant un changement
brusque de déclivité
• Lors d’une sortie en marche arrière d’une place de stationnement à angle
faible
• Lorsque les capteurs ne peuvent pas détecter un véhicule en raison d’obs-
tructions
IO55PH089

442
PRIUS PRIME_OM_OM47A88D_(D)
5-5. Utilisation des systèmes d’assistance à la conduite

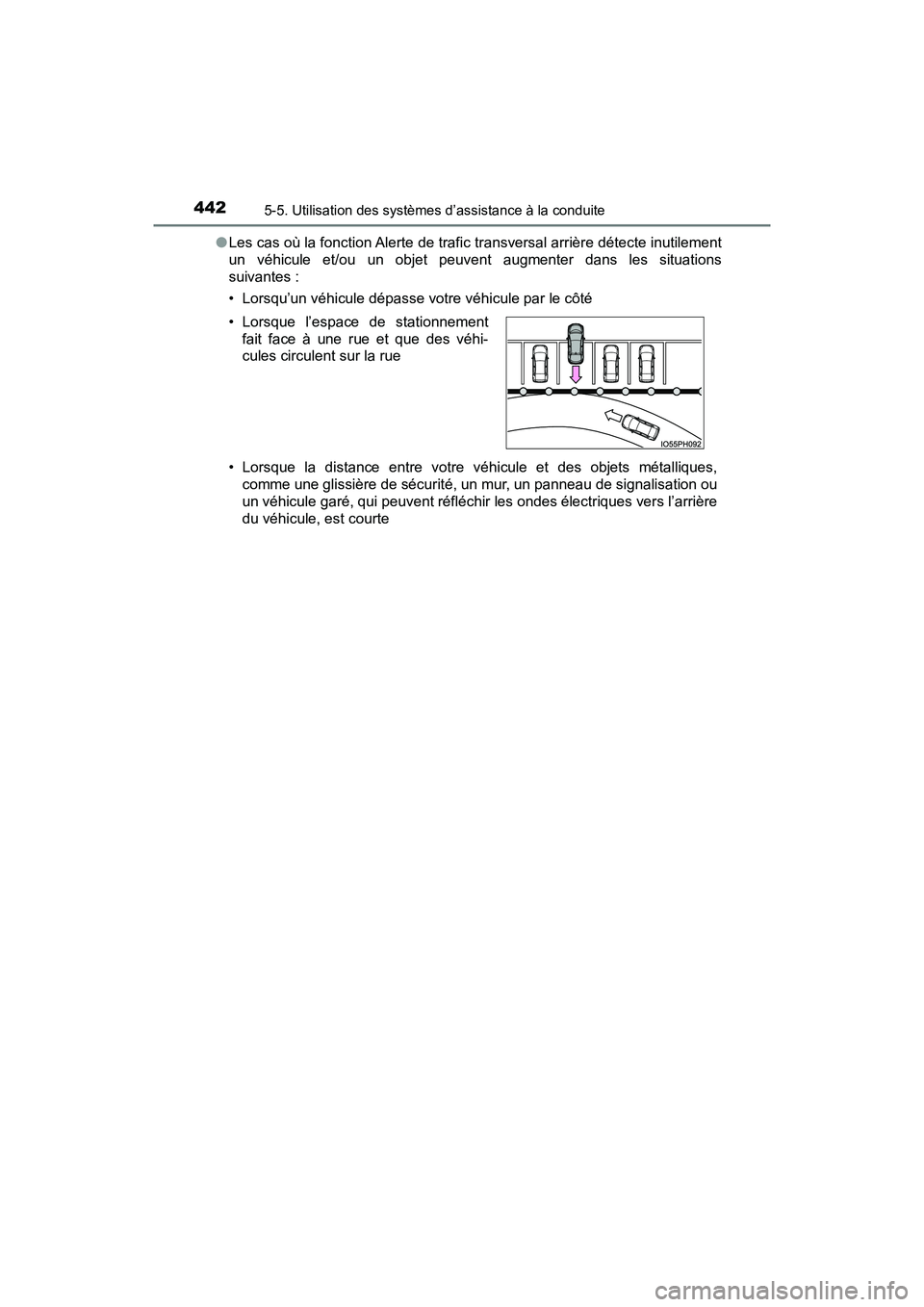

●Les cas où la fonction Alerte de trafic transversal arrière détecte inutilement
un véhicule et/ou un objet peuvent augmenter dans les situations
suivantes :
• Lorsqu’un véhicule dépasse votre véhicule par le côté
• Lorsque la distance entre votre véhicule et des objets métalliques,
comme une glissière de sécurité, un mur, un panneau de signalisation ou
un véhicule garé, qui peuvent réfléchir les ondes électriques vers l’arrière
du véhicule, est courte
• Lorsque l’espace de stationnement
fait face à une rue et que des véhi-
cules circulent sur la rue

443
PRIUS PRIME_OM_OM47A88D_(D)
5-5. Utilisation des systèmes d’assistance à la conduite
5
Conduite

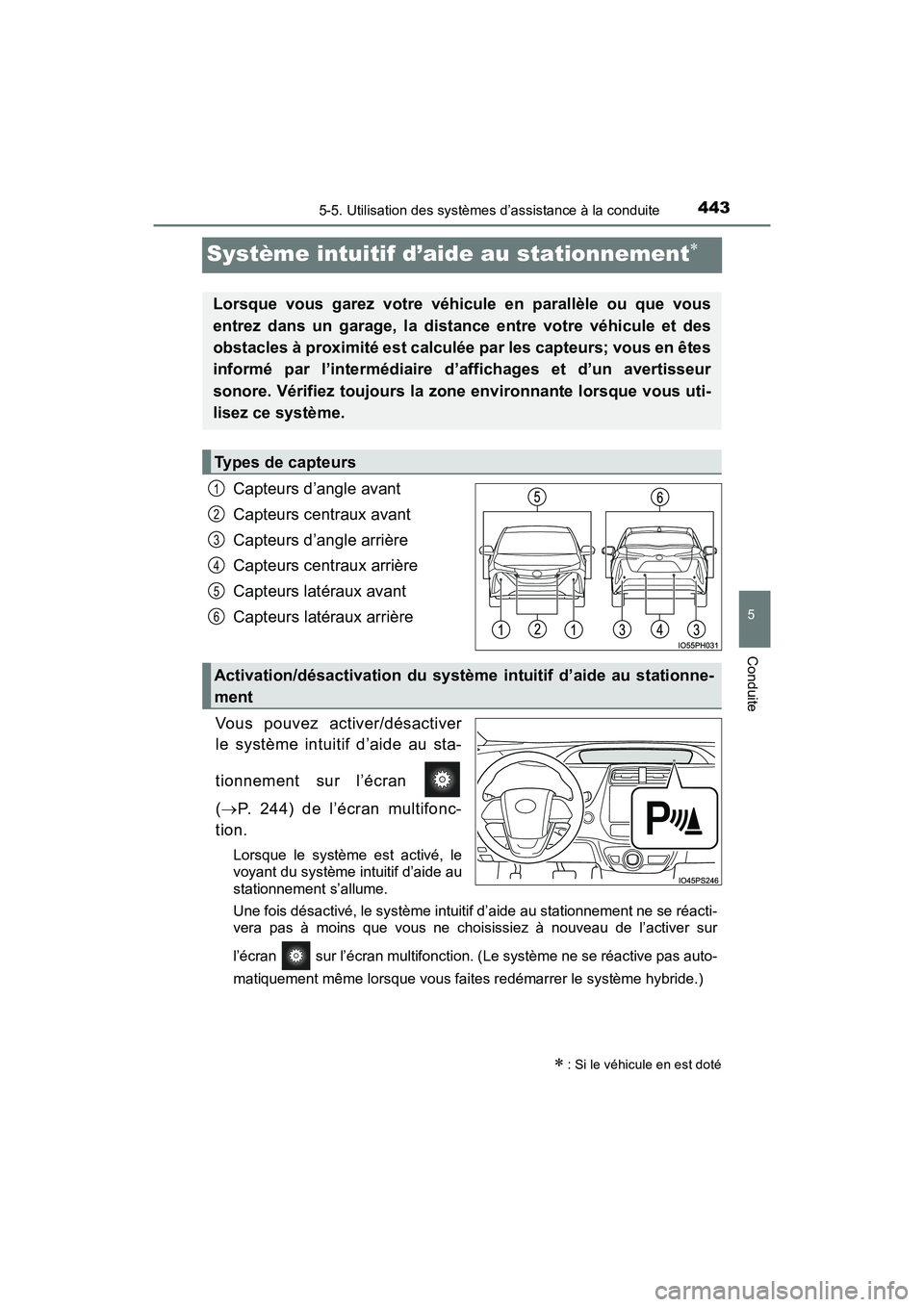

Système intuitif d’aide au stationnement
Capteurs d’angle avant
Capteurs centraux avant
Capteurs d’angle arrière
Capteurs centraux arrière
Capteurs latéraux avant
Capteurs latéraux arrière
Vous pouvez activer/désactiver
le système intuitif d’aide au sta-
tionnement sur l’écran
(  P. 244) de l’écran multifonc-
tion.
Lorsque le système est activé, le
voyant du système intuitif d’aide au
stationnement s’allume.
Une fois désactivé, le système intuitif d’aide au stationnement ne se réacti-
vera pas à moins que vous ne choisissiez à nouveau de l’activer sur
l’écran sur l’écran multifonction. (Le système ne se réactive pas auto-
matiquement même lorsque vous faites redémarrer le système hybride.)
 : Si le véhicule en est doté
Lorsque vous garez votre véhicule en parallèle ou que vous
entrez dans un garage, la distance entre votre véhicule et des
obstacles à proximité est calculée par les capteurs; vous en êtes
informé par l’intermédiaire d’affichages et d’un avertisseur
sonore. Vérifiez toujours la zone environnante lorsque vous uti-
lisez ce système.
Types de capteurs
1
2
3
4
5
6
Activation/désactivation du système intuitif d’aide au stationne-
ment

444
PRIUS PRIME_OM_OM47A88D_(D)
5-5. Utilisation des systèmes d’assistance à la conduite

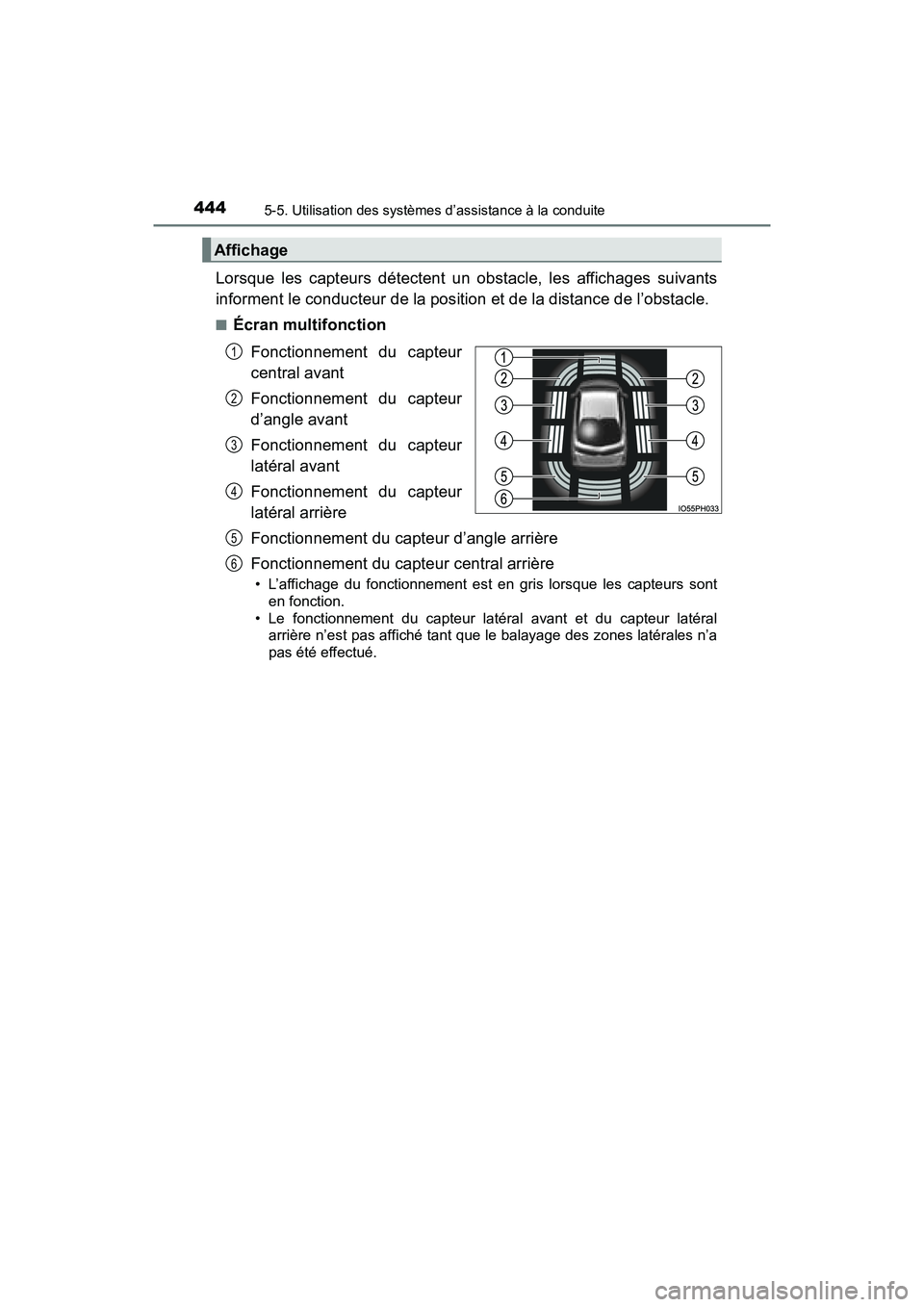

Lorsque les capteurs détectent un obstacle, les affichages suivants
informent le conducteur de la position et de la distance de l’obstacle.
■Écran multifonctionFonctionnement du capteur
central avant
Fonctionnement du capteur
d’angle avant
Fonctionnement du capteur
latéral avant
Fonctionnement du capteur
latéral arrière
Fonctionnement du capteur d’angle arrière
Fonctionnement du capteur central arrière
• L’affichage du fonctionnement est en gris lorsque les capteurs sonten fonction.
• Le fonctionnement du capteur latéral avant et du capteur latéral arrière n’est pas affiché tant que le balayage des zones latérales n’a
pas été effectué.
Affichage
1
2
3
4
5
6

PRIUS PRIME_OM_OM47A88D_(D)
4455-5. Utilisation des systèmes d’assistance à la conduite
5
Conduite

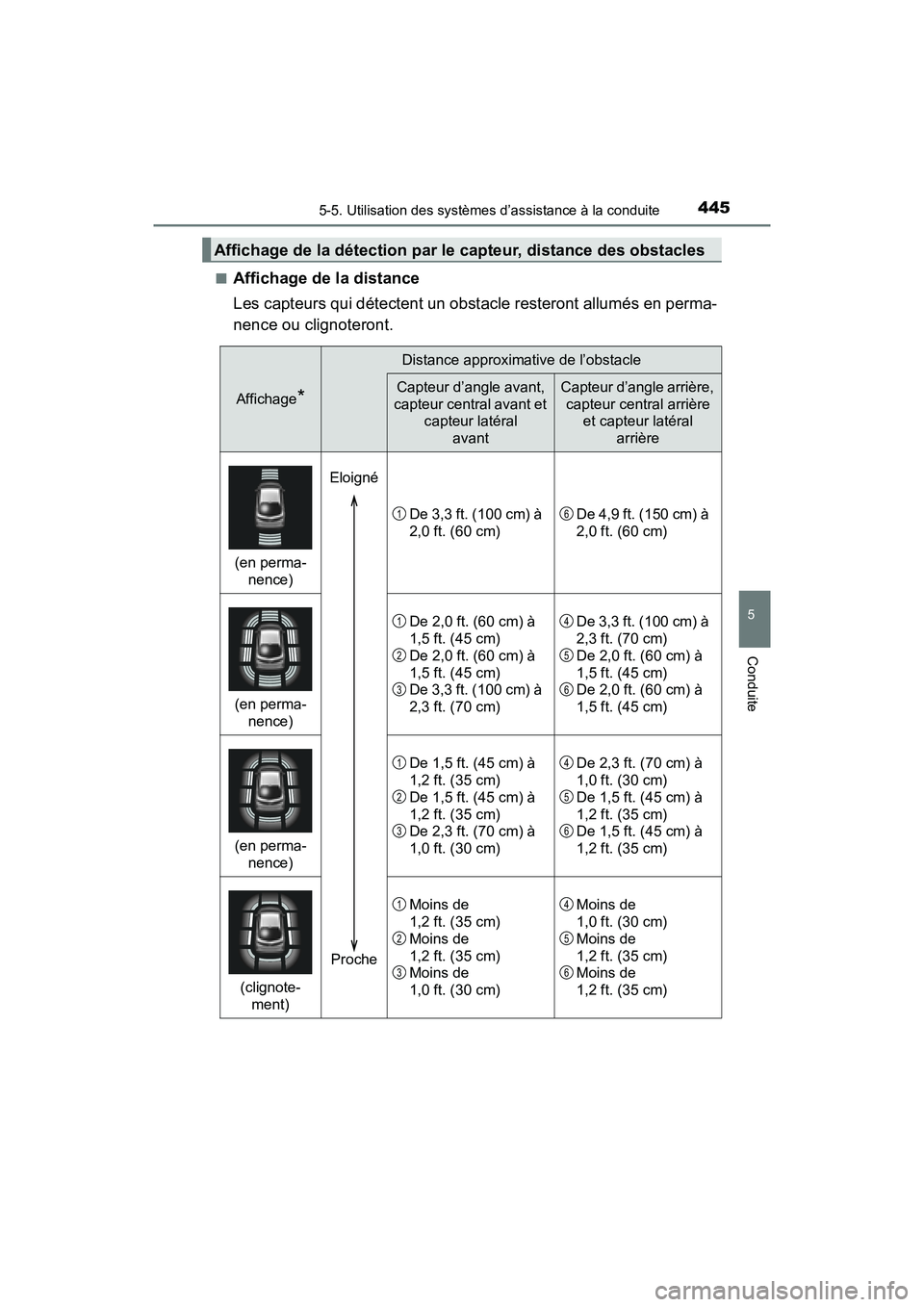

■Affichage de la distance
Les capteurs qui détectent un obstacle resteront allumés en perma-
nence ou clignoteront.
Affichage de la détection par le capteur, distance des obstacles
Affichage*
Distance approximative de l’obstacle
Capteur d’angle avant,
capteur central avant et capteur latéral
avantCapteur d’angle arrière, capteur central arrière et capteur latéral
arrière
(en perma-nence)
De 3,3 ft. (100 cm) à
2,0 ft. (60 cm)De 4,9 ft. (150 cm) à
2,0 ft. (60 cm)
(en perma-nence)
De 2,0 ft. (60 cm) à
1,5 ft. (45 cm)
De 2,0 ft. (60 cm) à
1,5 ft. (45 cm)
De 3,3 ft. (100 cm) à
2,3 ft. (70 cm)De 3,3 ft. (100 cm) à
2,3 ft. (70 cm)
De 2,0 ft. (60 cm) à
1,5 ft. (45 cm)
De 2,0 ft. (60 cm) à
1,5 ft. (45 cm)
(en perma-nence)
De 1,5 ft. (45 cm) à
1,2 ft. (35 cm)
De 1,5 ft. (45 cm) à
1,2 ft. (35 cm)
De 2,3 ft. (70 cm) à
1,0 ft. (30 cm)De 2,3 ft. (70 cm) à
1,0 ft. (30 cm)
De 1,5 ft. (45 cm) à
1,2 ft. (35 cm)
De 1,5 ft. (45 cm) à
1,2 ft. (35 cm)
(clignote-ment)
Moins de
1,2 ft. (35 cm)
Moins de
1,2 ft. (35 cm)
Moins de
1,0 ft. (30 cm)Moins de
1,0 ft. (30 cm)
Moins de
1,2 ft. (35 cm)
Moins de
1,2 ft. (35 cm)
Éloigné
Proche
16
1
2
3
4
5
6
1
2
3
4
5
6
1
2
3
4
5
6

446
PRIUS PRIME_OM_OM47A88D_(D)
5-5. Utilisation des systèmes d’assistance à la conduite
* : Les images peuvent différer de celles figurant dans les illustrations enfonction de l’état de la détection. ( P. 444)

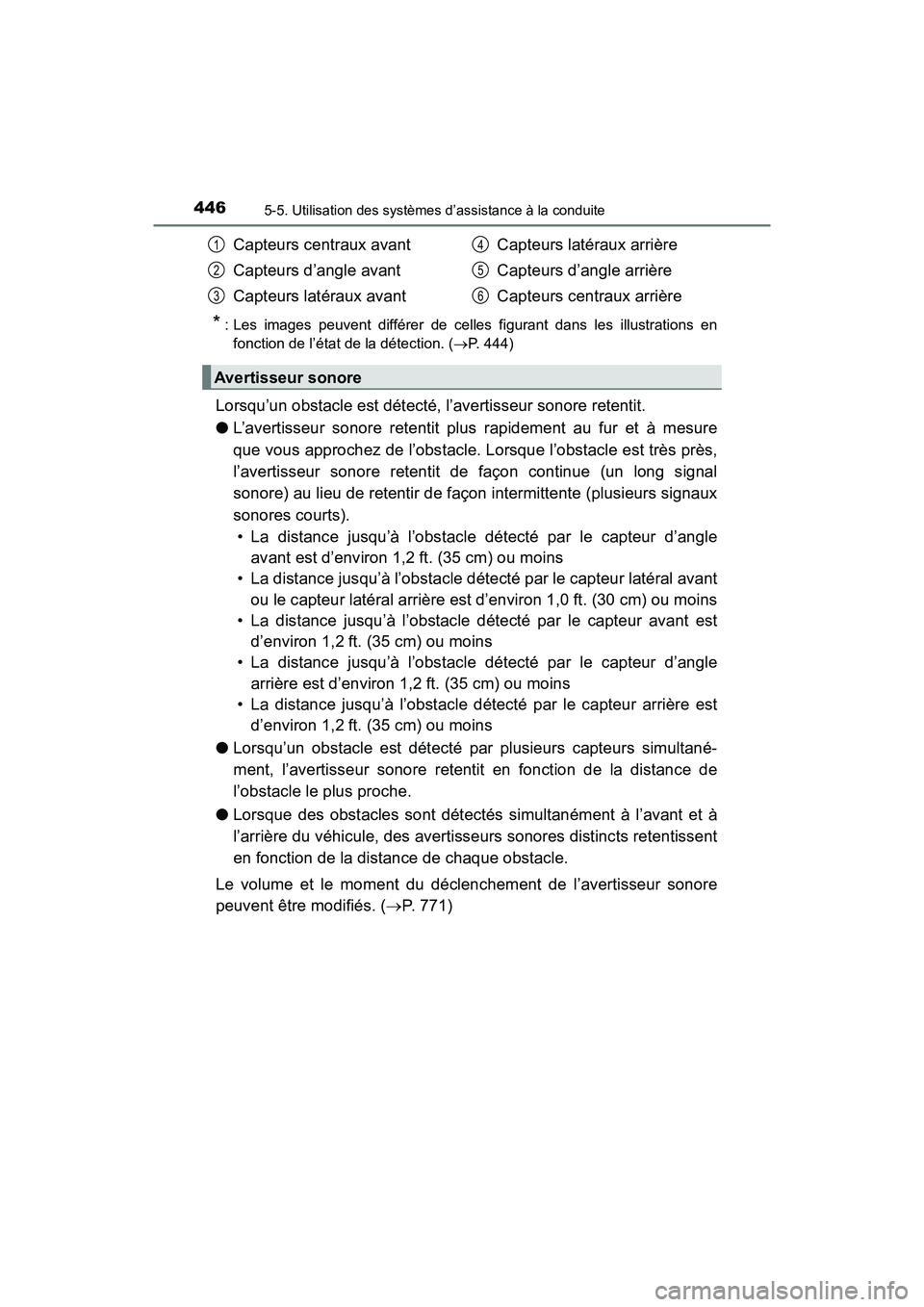

Lorsqu’un obstacle est détecté, l’avertisseur sonore retentit.
●L’avertisseur sonore retentit plus rapidement au fur et à mesure
que vous approchez de l’obstacle. Lorsque l’obstacle est très près,
l’avertisseur sonore retentit de façon continue (un long signal
sonore) au lieu de retentir de façon intermittente (plusieurs signaux
sonores courts).
• La distance jusqu’à l’obstacle détecté par le capteur d’angle avant est d’environ 1,2 ft. (35 cm) ou moins
• La distance jusqu’à l’obstacle détecté par le capteur latéral avant
ou le capteur latéral arrière est d’environ 1,0 ft. (30 cm) ou moins
• La distance jusqu’à l’obstacle détecté par le capteur avant est
d’environ 1,2 ft. (35 cm) ou moins
• La distance jusqu’à l’obstacle détecté par le capteur d’angle
arrière est d’environ 1,2 ft. (35 cm) ou moins
• La distance jusqu’à l’obstacle détecté par le capteur arrière est
d’environ 1,2 ft. (35 cm) ou moins
● Lorsqu’un obstacle est détecté par plusieurs capteurs simultané-
ment, l’avertisseur sonore retentit en fonction de la distance de
l’obstacle le plus proche.
● Lorsque des obstacles sont détectés simultanément à l’avant et à
l’arrière du véhicule, des avertisseurs sonores distincts retentissent
en fonction de la distance de chaque obstacle.
Le volume et le moment du déclenchement de l’avertisseur sonore
peuvent être modifiés. ( P. 771)
Capteurs centraux avant
Capteurs d’angle avant
Capteurs latéraux avant
Capteurs latéraux arrière
Capteurs d’angle arrière
Capteurs centraux arrière
1
2
3
4
5
6
Avertisseur sonore

PRIUS PRIME_OM_OM47A88D_(D)
4475-5. Utilisation des systèmes d’assistance à la conduite
5
Conduite

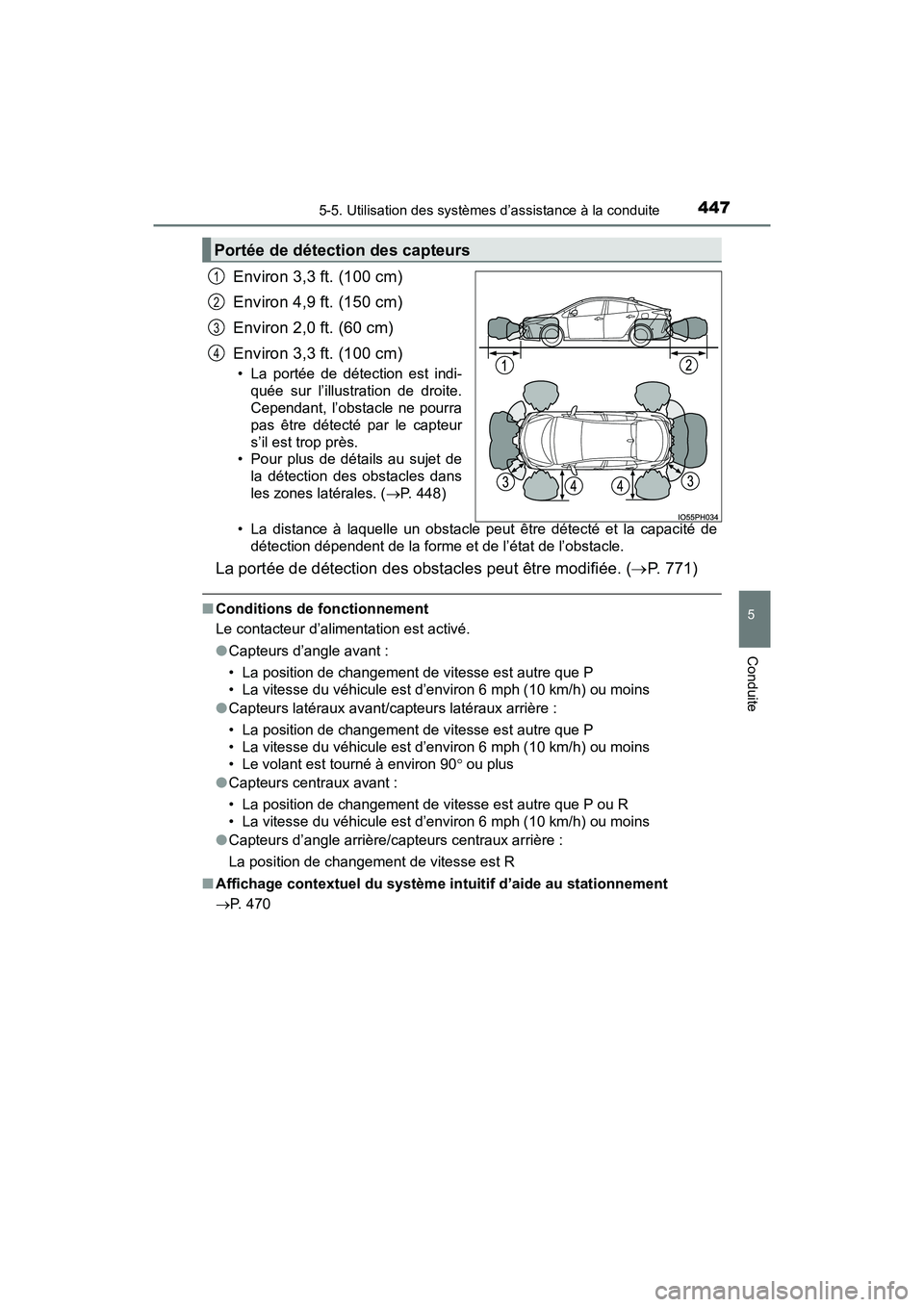

Environ 3,3 ft. (100 cm)
Environ 4,9 ft. (150 cm)
Environ 2,0 ft. (60 cm)
Environ 3,3 ft. (100 cm)
• La portée de détection est indi-quée sur l’illustration de droite.
Cependant, l’obstacle ne pourra
pas être détecté par le capteur
s’il est trop près.
• Pour plus de détails au sujet de
la détection des obstacles dans
les zones latérales. ( P. 448)
• La distance à laquelle un obstacle peut être détecté et la capacité de détection dépendent de la forme et de l’état de l’obstacle.
La portée de détection des obstacles peut être modifiée. ( P. 771)
■Conditions de fonctionnement
Le contacteur d’alimentation est activé.
●Capteurs d’angle avant :
• La position de changement de vitesse est autre que P
• La vitesse du véhicule est d’environ 6 mph (10 km/h) ou moins
● Capteurs latéraux avant/capteurs latéraux arrière :
• La position de changement de vitesse est autre que P
• La vitesse du véhicule est d’environ 6 mph (10 km/h) ou moins
• Le volant est tourné à environ 90  ou plus
● Capteurs centraux avant :
• La position de changement de vitesse est autre que P ou R
• La vitesse du véhicule est d’environ 6 mph (10 km/h) ou moins
● Capteurs d’angle arrière/capteurs centraux arrière :
La position de changement de vitesse est R
■ Affichage contextuel du système intu itif d’aide au stationnement
P. 470
Portée de détection des capteurs
1
2
3
4

448
PRIUS PRIME_OM_OM47A88D_(D)
5-5. Utilisation des systèmes d’assistance à la conduite

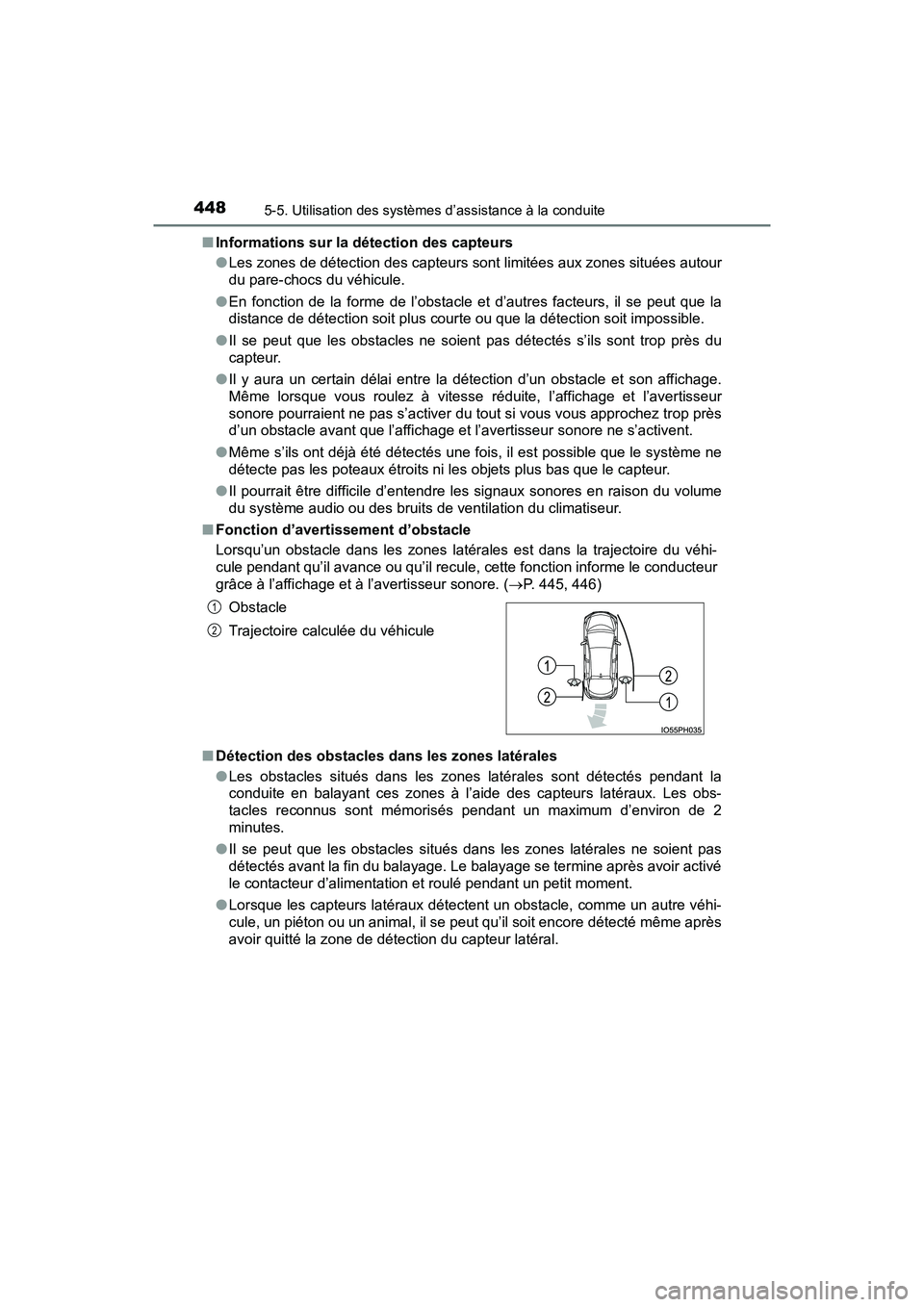

■Informations sur la détection des capteurs
●Les zones de détection des capteurs sont limitées aux zones situées autour
du pare-chocs du véhicule.
● En fonction de la forme de l’obstacle et d’autres facteurs, il se peut que la
distance de détection soit plus courte ou que la détection soit impossible.
● Il se peut que les obstacles ne soient pas détectés s’ils sont trop près du
capteur.
● Il y aura un certain délai entre la détection d’un obstacle et son affichage.
Même lorsque vous roulez à vitesse réduite, l’affichage et l’avertisseur
sonore pourraient ne pas s’activer du tout si vous vous approchez trop près
d’un obstacle avant que l’affichage et l’avertisseur sonore ne s’activent.
● Même s’ils ont déjà été détectés une fois, il est possible que le système ne
détecte pas les poteaux étroits ni les objets plus bas que le capteur.
● Il pourrait être difficile d’entendre les signaux sonores en raison du volume
du système audio ou des bruits de ventilation du climatiseur.
■ Fonction d’avertissement d’obstacle
Lorsqu’un obstacle dans les zones latérales est dans la trajectoire du véhi-
cule pendant qu’il avance ou qu’il recule, cette fonction informe le conducteur
grâce à l’affichage et à l’avertisseur sonore. ( P. 445, 446)
■ Détection des obstacles dans les zones latérales
●Les obstacles situés dans les zones latérales sont détectés pendant la
conduite en balayant ces zones à l’aide des capteurs latéraux. Les obs-
tacles reconnus sont mémorisés pendant un maximum d’environ de 2
minutes.
● Il se peut que les obstacles situés dans les zones latérales ne soient pas
détectés avant la fin du balayage. Le balayage se termine après avoir activé
le contacteur d’alimentation et roulé pendant un petit moment.
● Lorsque les capteurs latéraux détectent un obstacle, comme un autre véhi-
cule, un piéton ou un animal, il se peut qu’il soit encore détecté même après
avoir quitté la zone de détection du capteur latéral. Obstacle
Trajectoire calculée du véhicule
1
2
