TOYOTA PRIUS PRIME 2017 Manuel du propriétaire (in French)

PRIUS PRIME_OM_OM47A88D_(D)
4695-5. Utilisation des systèmes d’assistance à la conduite
5
Conduite

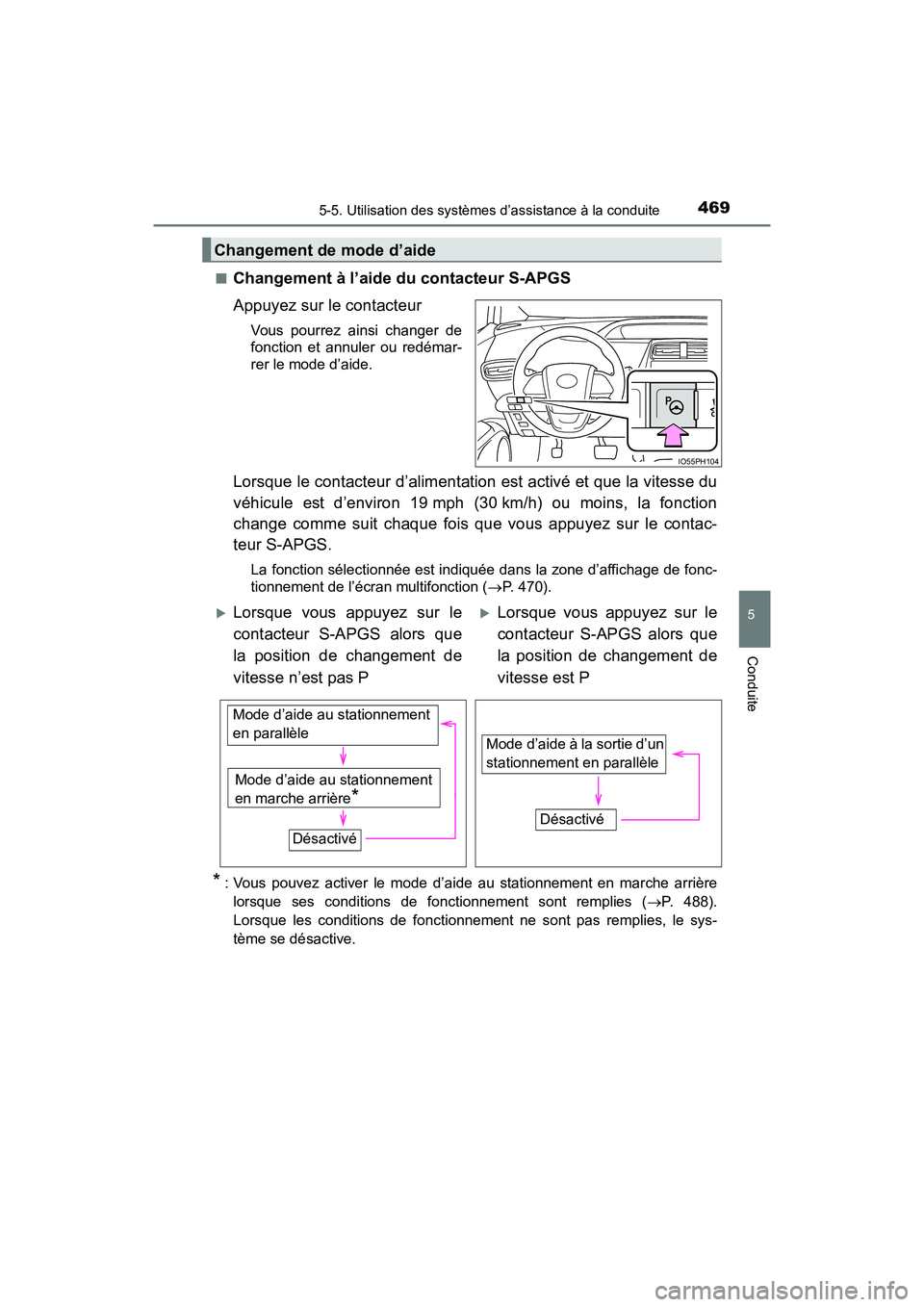

■Changement à l’aide du contacteur S-APGS
Appuyez sur le contacteur
Vous pourrez ainsi changer de
fonction et annuler ou redémar-
rer le mode d’aide.
Lorsque le contacteur d’alimentation est activé et que la vitesse du
véhicule est d’environ 19 mph (30 km/h) ou moins, la fonction
change comme suit chaque fois que vous appuyez sur le contac-
teur S-APGS.
La fonction sélectionnée est indiquée dans la zone d’affichage de fonc-
tionnement de l’écran multifonction ( P. 470).
* : Vous pouvez activer le mode d’aide au stationnement en marche arrière
lorsque ses conditions de fonctionnement sont remplies ( P. 488).
Lorsque les conditions de fonctionnement ne sont pas remplies, le sys-
tème se désactive.
Changement de mode d’aide
IO55PH104
Lorsque vous appuyez sur le
contacteur S-APGS alors que
la position de changement de
vitesse n’est pas PLorsque vous appuyez sur le
contacteur S-APGS alors que
la position de changement de
vitesse est P
Mode d’aide au stationnement
en marche arrière
*
Mode d’aide au stationnement
en parallèle
Désactivé
Mode d’aide à la sortie d’un
stationnement en parallèle Désactivé

470
PRIUS PRIME_OM_OM47A88D_(D)
5-5. Utilisation des systèmes d’assistance à la conduite

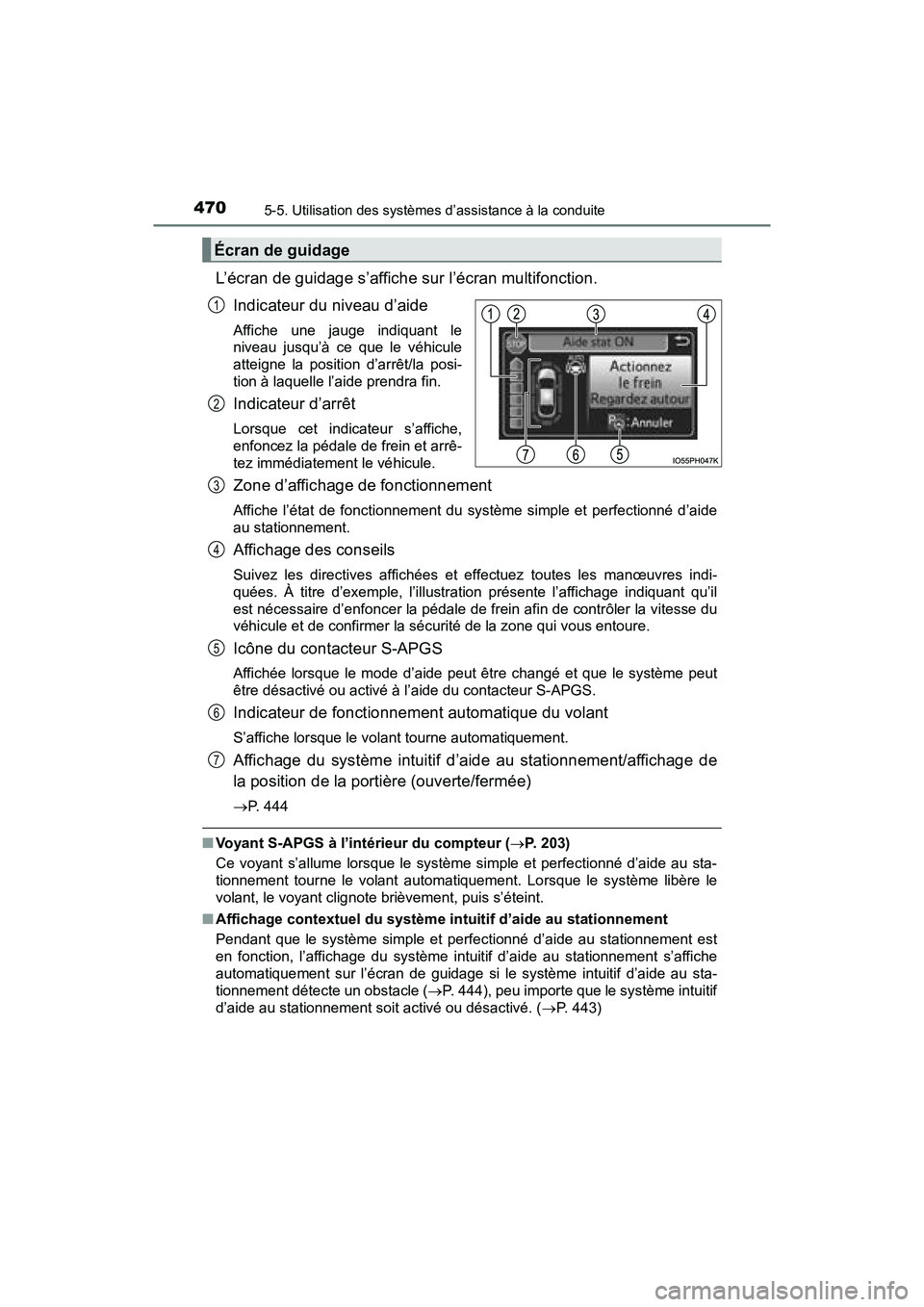

L’écran de guidage s’affiche sur l’écran multifonction.Indicateur du niveau d’aide
Affiche une jauge indiquant le
niveau jusqu’à ce que le véhicule
atteigne la position d’arrêt/la posi-
tion à laquelle l’aide prendra fin.
Indicateur d’arrêt
Lorsque cet indicateur s’affiche,
enfoncez la pédale de frein et arrê-
tez immédiatement le véhicule.
Zone d’affichage de fonctionnement
Affiche l’état de fonctionnement du système simple et perfectionné d’aide
au stationnement.
Affichage des conseils
Suivez les directives affichées et effectuez toutes les manœuvres indi-
quées. À titre d’exemple, l’illustration présente l’affichage indiquant qu’il
est nécessaire d’enfoncer la pédale de frein afin de contrôler la vitesse du
véhicule et de confirmer la sécurité de la zone qui vous entoure.
Icône du contacteur S-APGS
Affichée lorsque le mode d’aide peut être changé et que le système peut
être désactivé ou activé à l’aide du contacteur S-APGS.
Indicateur de fonctionnement automatique du volant
S’affiche lorsque le volant tourne automatiquement.
Affichage du système intuitif d’aide au stationnement/affichage de
la position de la portière (ouverte/fermée)
P. 444
■Voyant S-APGS à l’intérieur du compteur ( P. 203)
Ce voyant s’allume lorsque le système simple et perfectionné d’aide au sta-
tionnement tourne le volant automatiquement. Lorsque le système libère le
volant, le voyant clignote brièvement, puis s’éteint.
■ Affichage contextuel du système intu itif d’aide au stationnement
Pendant que le système simple et perfectionné d’aide au stationnement est
en fonction, l’affichage du système intuitif d’aide au stationnement s’affiche
automatiquement sur l’écran de guidage si le système intuitif d’aide au sta-
tionnement détecte un obstacle ( P. 444), peu importe que le système intuitif
d’aide au stationnement soit activé ou désactivé. ( P. 443)
Écran de guidage
1
2
3
4
5
6
7

PRIUS PRIME_OM_OM47A88D_(D)
4715-5. Utilisation des systèmes d’assistance à la conduite
5
Conduite

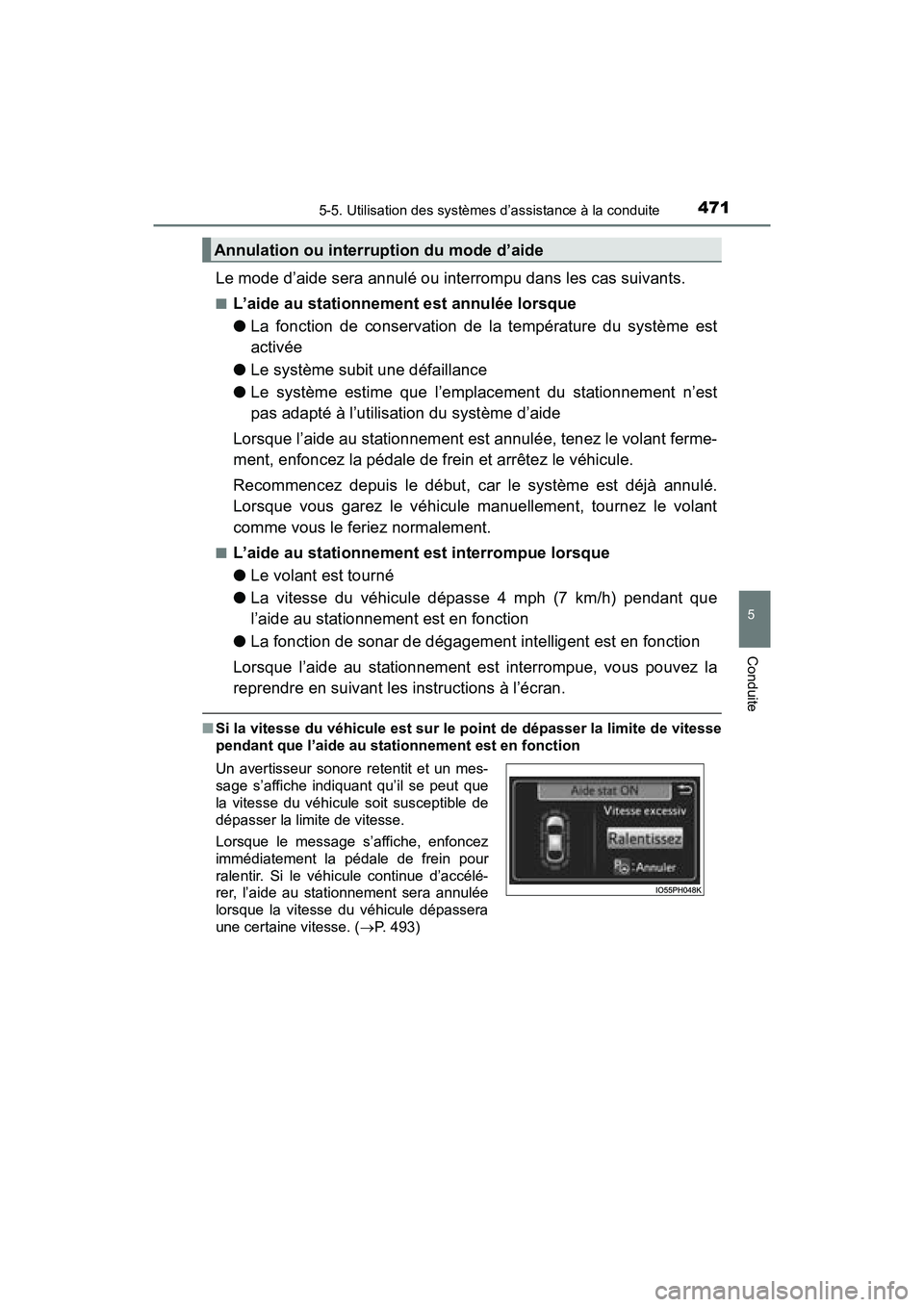

Le mode d’aide sera annulé ou interrompu dans les cas suivants.
■L’aide au stationnement est annulée lorsque
●La fonction de conservation de la température du système est
activée
● Le système subit une défaillance
● Le système estime que l’emplacement du stationnement n’est
pas adapté à l’utilisation du système d’aide
Lorsque l’aide au stationnement est annulée, tenez le volant ferme-
ment, enfoncez la pédale de frein et arrêtez le véhicule.
Recommencez depuis le début, car le système est déjà annulé.
Lorsque vous garez le véhicule manuellement, tournez le volant
comme vous le feriez normalement.
■L’aide au stationnement est interrompue lorsque
● Le volant est tourné
● La vitesse du véhicule dépasse 4 mph (7 km/h) pendant que
l’aide au stationnement est en fonction
● La fonction de sonar de dégagement intelligent est en fonction
Lorsque l’aide au stationnement est interrompue, vous pouvez la
reprendre en suivant les instructions à l’écran.
■ Si la vitesse du véhicule est sur le point de dépasser la limite de vitesse
pendant que l’aide au stationnement est en fonction
Annulation ou interruption du mode d’aide
Un avertisseur sonore retentit et un mes-
sage s’affiche indiquant qu’il se peut que
la vitesse du véhicule soit susceptible de
dépasser la limite de vitesse.
Lorsque le message s’affiche, enfoncez
immédiatement la pédale de frein pour
ralentir. Si le véhicule continue d’accélé-
rer, l’aide au stationnement sera annulée
lorsque la vitesse du véhicule dépassera
une certaine vitesse. ( P. 493)

472
PRIUS PRIME_OM_OM47A88D_(D)
5-5. Utilisation des systèmes d’assistance à la conduite

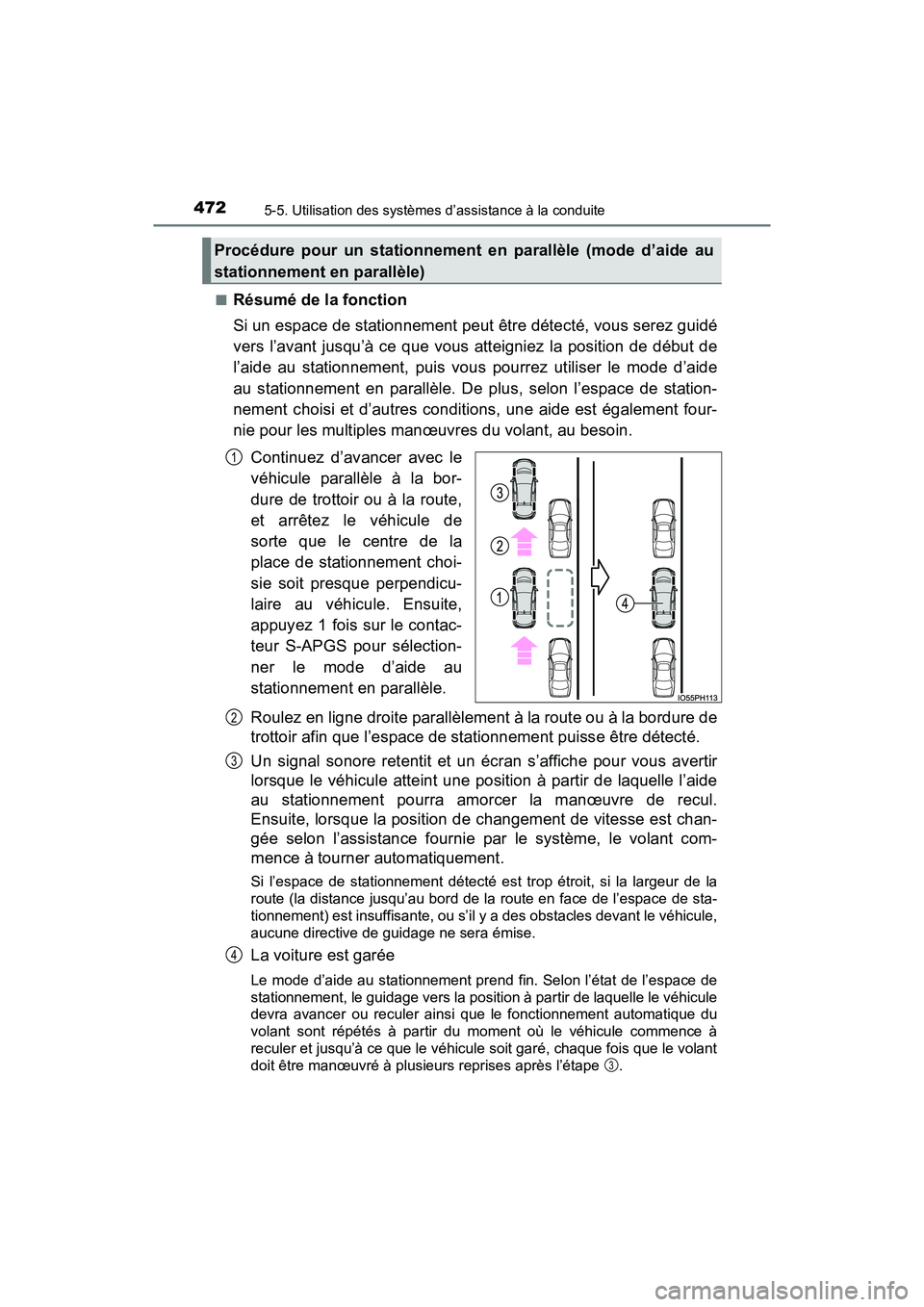

■Résumé de la fonction
Si un espace de stationnement peut être détecté, vous serez guidé
vers l’avant jusqu’à ce que vous atteigniez la position de début de
l’aide au stationnement, puis vous pourrez utiliser le mode d’aide
au stationnement en parallèle. De plus, selon l’espace de station-
nement choisi et d’autres conditions, une aide est également four-
nie pour les multiples manœuvres du volant, au besoin.Continuez d’avancer avec le
véhicule parallèle à la bor-
dure de trottoir ou à la route,
et arrêtez le véhicule de
sorte que le centre de la
place de stationnement choi-
sie soit presque perpendicu-
laire au véhicule. Ensuite,
appuyez 1 fois sur le contac-
teur S-APGS pour sélection-
ner le mode d’aide au
stationnement en parallèle.
Roulez en ligne droite parallèlement à la route ou à la bordure de
trottoir afin que l’espace de stationnement puisse être détecté.
Un signal sonore retentit et un écran s’affiche pour vous avertir
lorsque le véhicule atteint une position à partir de laquelle l’aide
au stationnement pourra amorcer la manœuvre de recul.
Ensuite, lorsque la position de changement de vitesse est chan-
gée selon l’assistance fournie par le système, le volant com-
mence à tourner automatiquement.
Si l’espace de stationnement détecté est trop étroit, si la largeur de la
route (la distance jusqu’au bord de la route en face de l’espace de sta-
tionnement) est insuffisante, ou s’il y a des obstacles devant le véhicule,
aucune directive de guidage ne sera émise.
La voiture est garée
Le mode d’aide au stationnement prend fin. Selon l’état de l’espace de
stationnement, le guidage vers la position à partir de laquelle le véhicule
devra avancer ou reculer ainsi que le fonctionnement automatique du
volant sont répétés à partir du moment où le véhicule commence à
reculer et jusqu’à ce que le véhicule soit garé, chaque fois que le volant
doit être manœuvré à plusieurs reprises après l’étape .
Procédure pour un stationnement en parallèle (mode d’aide au
stationnement en parallèle)
1
2
3
4
3

PRIUS PRIME_OM_OM47A88D_(D)
4735-5. Utilisation des systèmes d’assistance à la conduite
5
Conduite

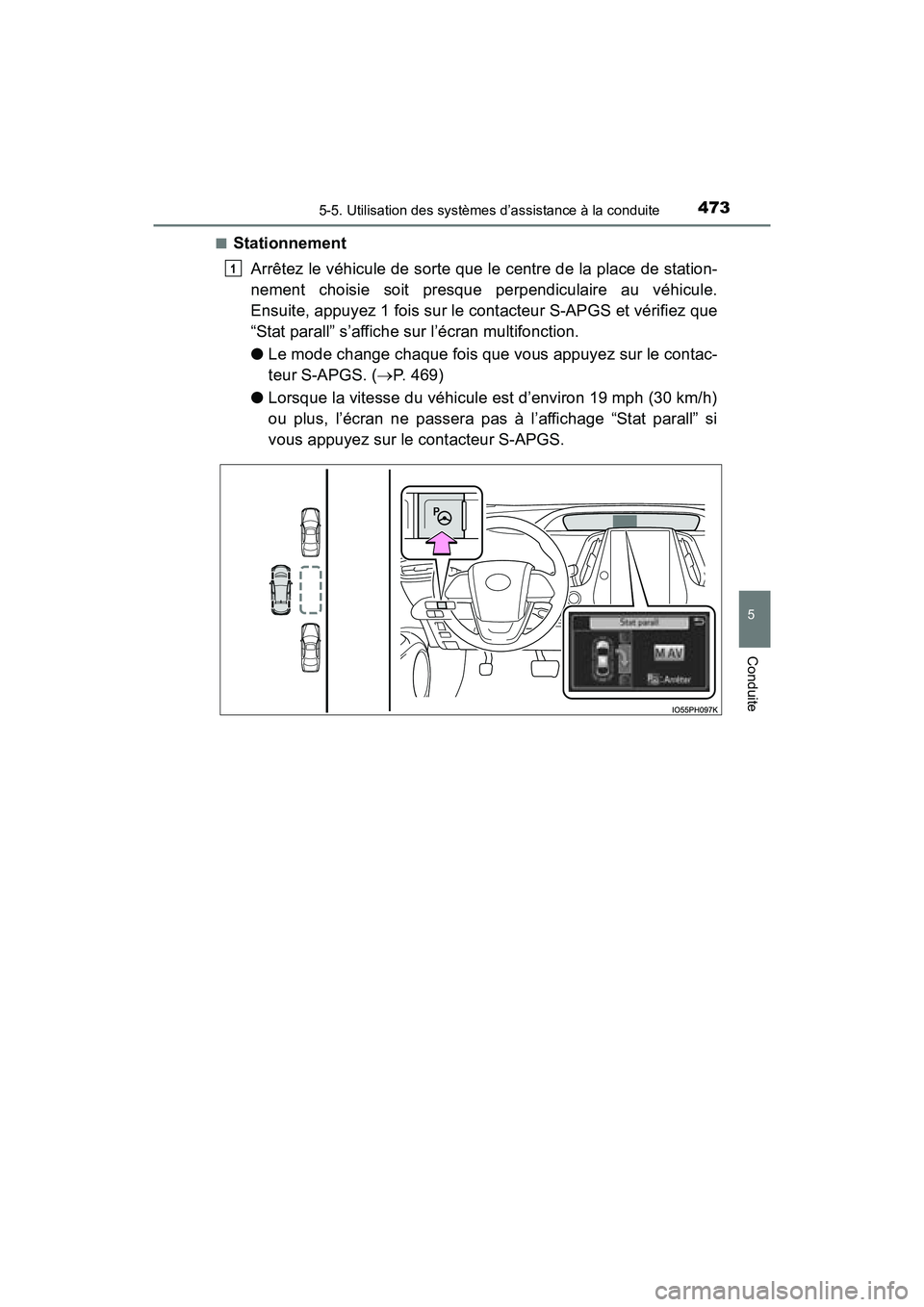

■StationnementArrêtez le véhicule de sorte que le centre de la place de station-
nement choisie soit presque perpendiculaire au véhicule.
Ensuite, appuyez 1 fois sur le contacteur S-APGS et vérifiez que
“Stat parall” s’affiche sur l’écran multifonction.
● Le mode change chaque fois que vous appuyez sur le contac-
teur S-APGS. ( P. 469)
● Lorsque la vitesse du véhicule est d’environ 19 mph (30 km/h)
ou plus, l’écran ne passera pas à l’affichage “Stat parall” si
vous appuyez sur le contacteur S-APGS.
1

474
PRIUS PRIME_OM_OM47A88D_(D)
5-5. Utilisation des systèmes d’assistance à la conduite

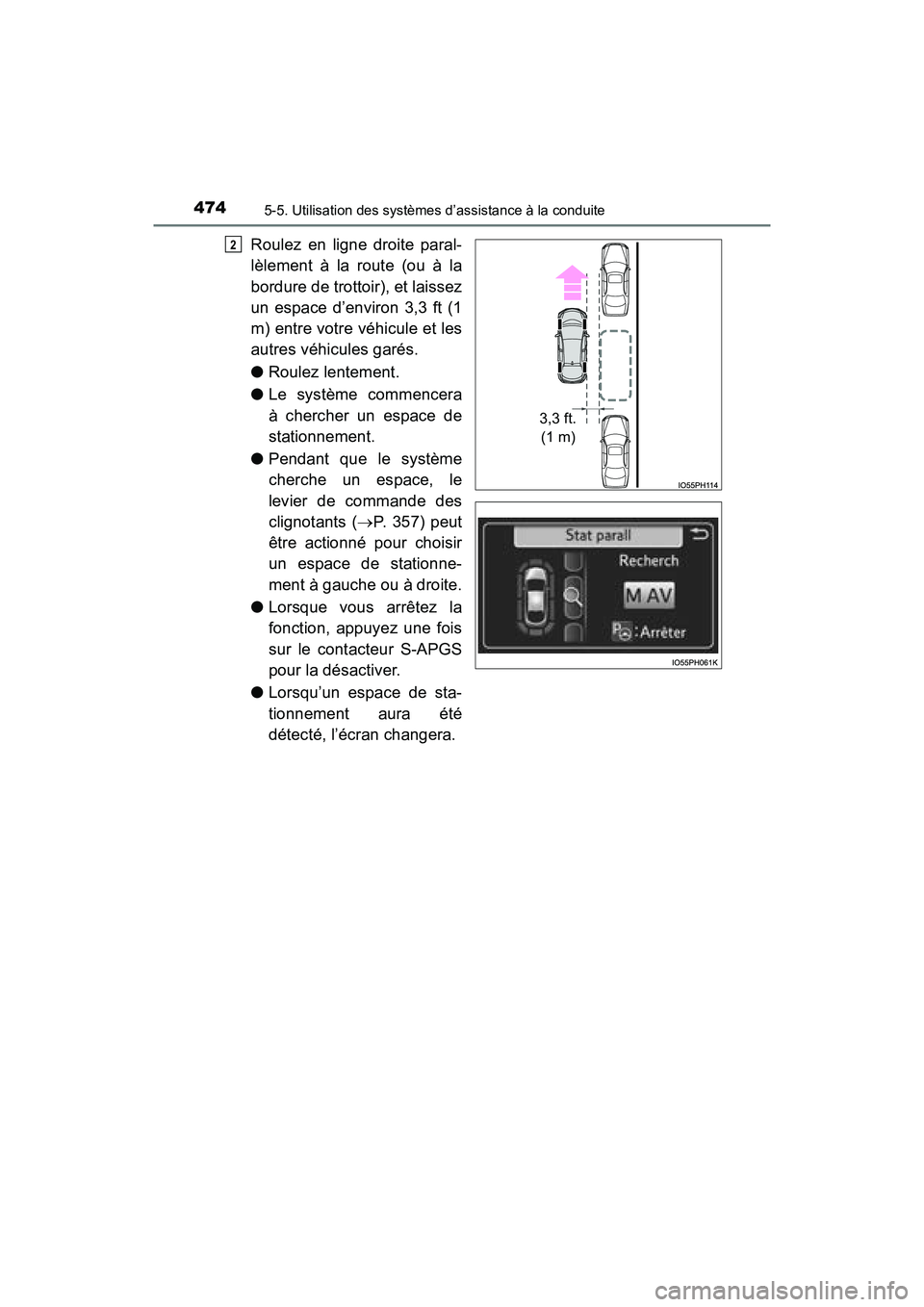

Roulez en ligne droite paral-
lèlement à la route (ou à la
bordure de trottoir), et laissez
un espace d’environ 3,3 ft (1
m) entre votre véhicule et les
autres véhicules garés.
●Roulez lentement.
● Le système commencera
à chercher un espace de
stationnement.
● Pendant que le système
cherche un espace, le
levier de commande des
clignotants ( P. 357) peut
être actionné pour choisir
un espace de stationne-
ment à gauche ou à droite.
● Lorsque vous arrêtez la
fonction, appuyez une fois
sur le contacteur S-APGS
pour la désactiver.
● Lorsqu’un espace de sta-
tionnement aura été
détecté, l’écran changera.2
3,3 ft.
(1 m)

PRIUS PRIME_OM_OM47A88D_(D)
4755-5. Utilisation des systèmes d’assistance à la conduite
5
Conduite

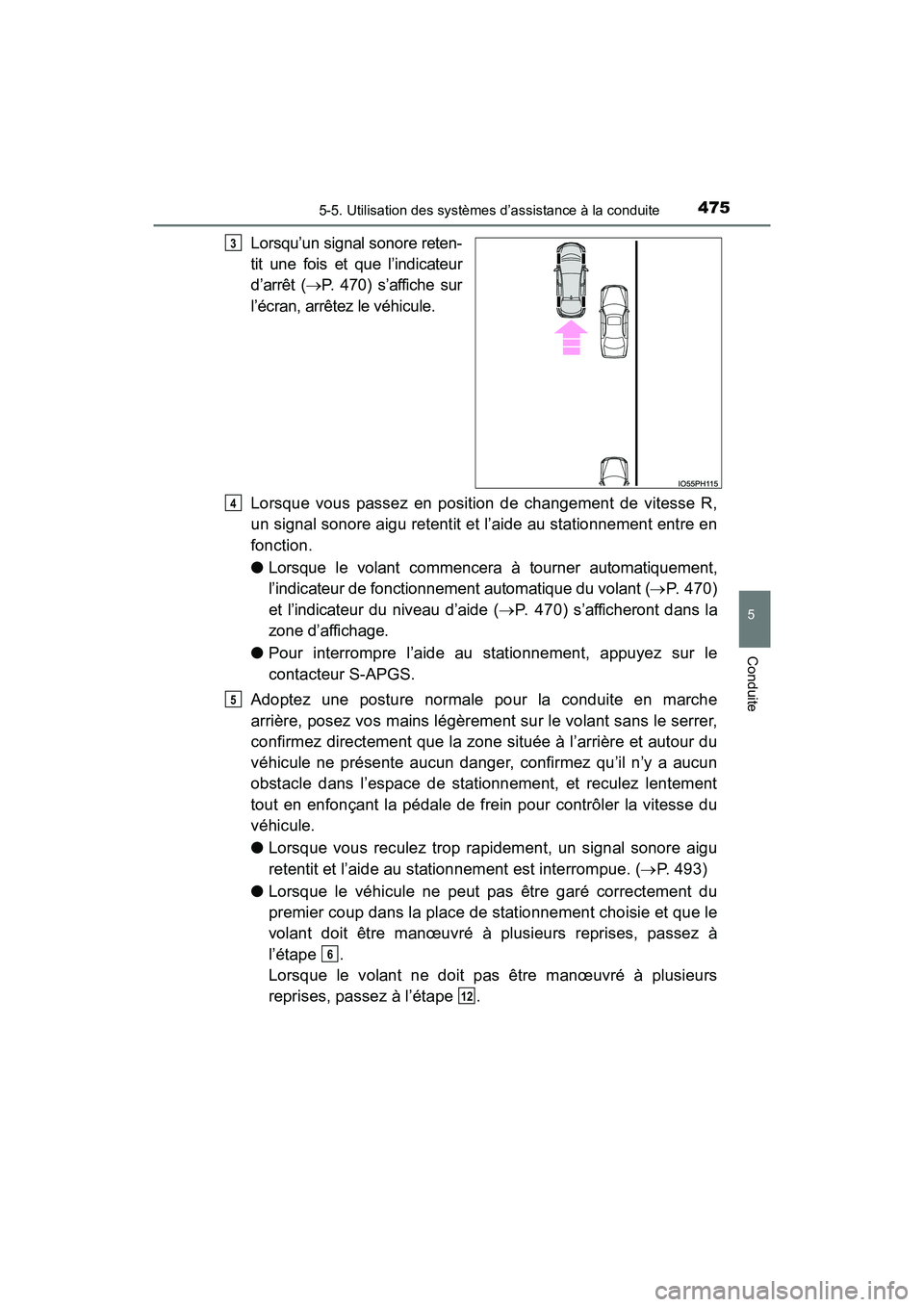

Lorsqu’un signal sonore reten-
tit une fois et que l’indicateur
d’arrêt (P. 470) s’affiche sur
l’écran, arrêtez le véhicule.
Lorsque vous passez en position de changement de vitesse R,
un signal sonore aigu retentit et l’aide au stationnement entre en
fonction.
● Lorsque le volant commencera à tourner automatiquement,
l’indicateur de fonctionnement automatique du volant ( P. 470)
et l’indicateur du niveau d’aide ( P. 470) s’afficheront dans la
zone d’affichage.
● Pour interrompre l’aide au stationnement, appuyez sur le
contacteur S-APGS.
Adoptez une posture normale pour la conduite en marche
arrière, posez vos mains légèrement sur le volant sans le serrer,
confirmez directement que la zone située à l’arrière et autour du
véhicule ne présente aucun danger, confirmez qu’il n’y a aucun
obstacle dans l’espace de stationnement, et reculez lentement
tout en enfonçant la pédale de frein pour contrôler la vitesse du
véhicule.
● Lorsque vous reculez trop rapidement, un signal sonore aigu
retentit et l’aide au stationnement est interrompue. ( P. 493)
● Lorsque le véhicule ne peut pas être garé correctement du
premier coup dans la place de stationnement choisie et que le
volant doit être manœuvré à plusieurs reprises, passez à
l’étape .
Lorsque le volant ne doit pas être manœuvré à plusieurs
reprises, passez à l’étape .3
4
5
6
12

476
PRIUS PRIME_OM_OM47A88D_(D)
5-5. Utilisation des systèmes d’assistance à la conduite

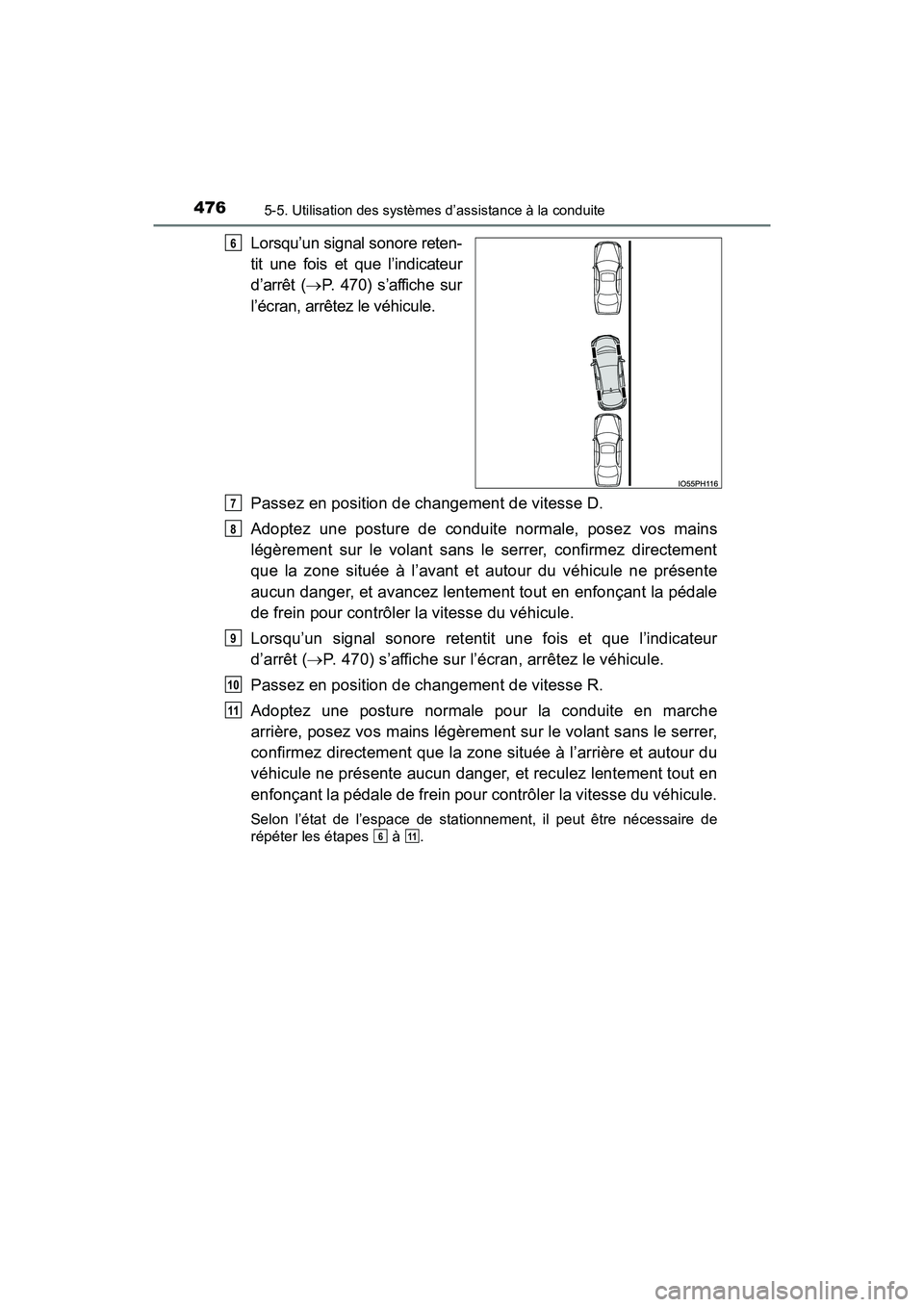

Lorsqu’un signal sonore reten-
tit une fois et que l’indicateur
d’arrêt (P. 470) s’affiche sur
l’écran, arrêtez le véhicule.
Passez en position de changement de vitesse D.
Adoptez une posture de conduite normale, posez vos mains
légèrement sur le volant sans le serrer, confirmez directement
que la zone située à l’avant et autour du véhicule ne présente
aucun danger, et avancez lentement tout en enfonçant la pédale
de frein pour contrôler la vitesse du véhicule.
Lorsqu’un signal sonore retentit une fois et que l’indicateur
d’arrêt ( P. 470) s’affiche sur l’écran, arrêtez le véhicule.
Passez en position de changement de vitesse R.
Adoptez une posture normale pour la conduite en marche
arrière, posez vos mains légèrement sur le volant sans le serrer,
confirmez directement que la zone située à l’arrière et autour du
véhicule ne présente aucun danger, et reculez lentement tout en
enfonçant la pédale de frein pour contrôler la vitesse du véhicule.
Selon l’état de l’espace de stationnement, il peut être nécessaire de
répéter les étapes à .
6
7
8
9
10
11
611

PRIUS PRIME_OM_OM47A88D_(D)
4775-5. Utilisation des systèmes d’assistance à la conduite
5
Conduite

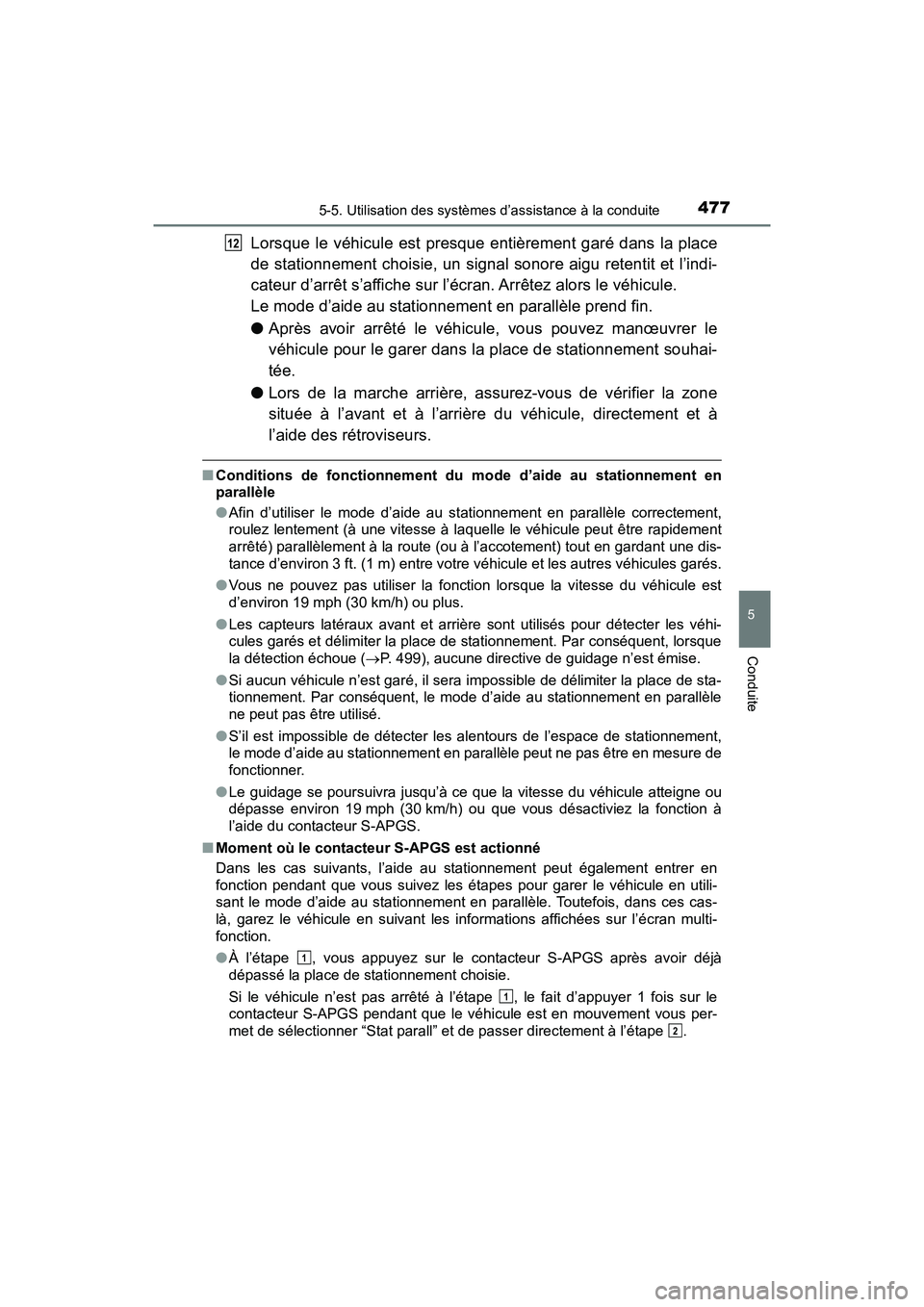

Lorsque le véhicule est presque entièrement garé dans la place
de stationnement choisie, un signal sonore aigu retentit et l’indi-
cateur d’arrêt s’affiche sur l’écran. Arrêtez alors le véhicule.
Le mode d’aide au stationnement en parallèle prend fin.
●Après avoir arrêté le véhicule, vous pouvez manœuvrer le
véhicule pour le garer dans la place de stationnement souhai-
tée.
● Lors de la marche arrière, assurez-vous de vérifier la zone
située à l’avant et à l’arrière du véhicule, directement et à
l’aide des rétroviseurs.
■Conditions de fonctionnement du mode d’aide au stationnement en
parallèle
●Afin d’utiliser le mode d’aide au st ationnement en parallèle correctement,
roulez lentement (à une vitesse à laquel le le véhicule peut être rapidement
arrêté) parallèlement à la route (ou à l’accotement) tout en gardant une dis-
tance d’environ 3 ft. (1 m) entre votre véhicule et les autres véhicules garés.
● Vous ne pouvez pas utiliser la fonction lorsque la vitesse du véhicule est
d’environ 19 mph (30 km/h) ou plus.
● Les capteurs latéraux avant et arrière sont utilisés pour détecter les véhi-
cules garés et délimiter la place de stationnement. Par conséquent, lorsque
la détection échoue ( P. 499), aucune directive de guidage n’est émise.
● Si aucun véhicule n’est garé, il sera impossible de délimiter la place de sta-
tionnement. Par conséquent, le mode d’aide au stationnement en parallèle
ne peut pas être utilisé.
● S’il est impossible de détecter les alentours de l’espace de stationnement,
le mode d’aide au stationnement en parallèle peut ne pas être en mesure de
fonctionner.
● Le guidage se poursuivra jusqu’à ce que la vitesse du véhicule atteigne ou
dépasse environ 19 mph (30 km/h) ou que vous désactiviez la fonction à
l’aide du contacteur S-APGS.
■ Moment où le contacteur S-APGS est actionné
Dans les cas suivants, l’aide au stationnement peut également entrer en
fonction pendant que vous suivez les étapes pour garer le véhicule en utili-
sant le mode d’aide au stationnement en parallèle. Toutefois, dans ces cas-
là, garez le véhicule en suivant les informations affichées sur l’écran multi-
fonction.
●À l’étape , vous appuyez sur le contacteur S-APGS après avoir déjà
dépassé la place de stationnement choisie.
Si le véhicule n’est pas arrêté à l’étape , le fait d’appuyer 1 fois sur le
contacteur S-APGS pendant que le véhicule est en mouvement vous per-
met de sélectionner “Stat parall” et de passer directement à l’étape .
12
1
1
2

478
PRIUS PRIME_OM_OM47A88D_(D)

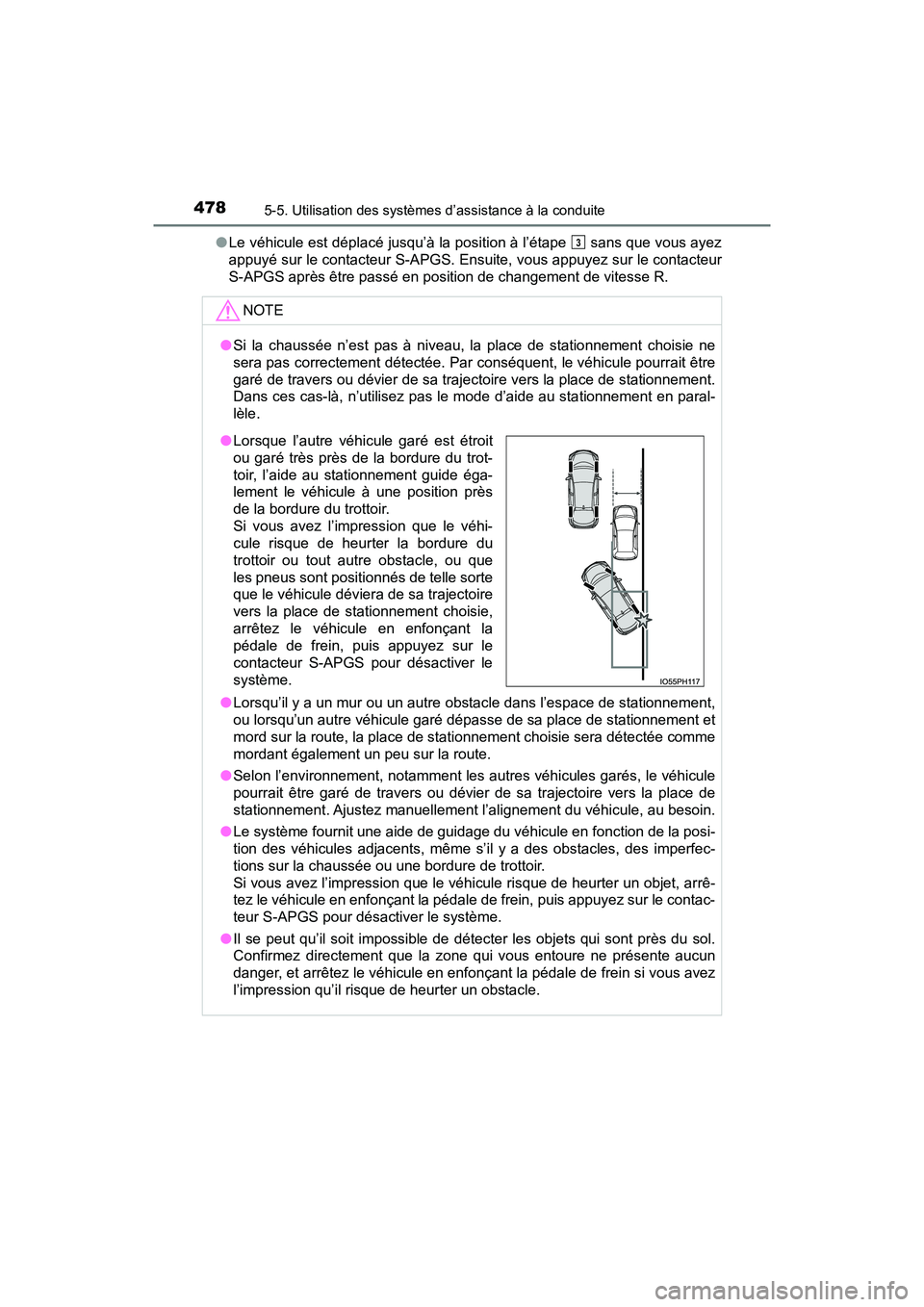

5-5. Utilisation des systèmes d’assistance à la conduite
●Le véhicule est déplacé jusqu’à la position à l’étape sans que vous ayez
appuyé sur le contacteur S-APGS. Ensuite, vous appuyez sur le contacteur
S-APGS après être passé en position de changement de vitesse R.
NOTE
●Si la chaussée n’est pas à niveau, la place de stationnement choisie ne
sera pas correctement détectée. Par conséquent, le véhicule pourrait être
garé de travers ou dévier de sa trajectoire vers la place de stationnement.
Dans ces cas-là, n’utilisez pas le mode d’aide au stationnement en paral-
lèle.
● Lorsqu’il y a un mur ou un autre obstacle dans l’espace de stationnement,
ou lorsqu’un autre véhicule garé dépasse de sa place de stationnement et
mord sur la route, la place de stationnement choisie sera détectée comme
mordant également un peu sur la route.
● Selon l’environnement, notamment les autres véhicules garés, le véhicule
pourrait être garé de travers ou dévier de sa trajectoire vers la place de
stationnement. Ajustez manuellement l’alignement du véhicule, au besoin.
● Le système fournit une aide de guidage du véhicule en fonction de la posi-
tion des véhicules adjacents, même s’il y a des obstacles, des imperfec-
tions sur la chaussée ou une bordure de trottoir.
Si vous avez l’impression que le véhicule risque de heurter un objet, arrê-
tez le véhicule en enfonçant la pédale de frein, puis appuyez sur le contac-
teur S-APGS pour désactiver le système.
● Il se peut qu’il soit impossible de détecter les objets qui sont près du sol.
Confirmez directement que la zone qui vous entoure ne présente aucun
danger, et arrêtez le véhicule en enfonçant la pédale de frein si vous avez
l’impression qu’il risque de heurter un obstacle.
3
●Lorsque l’autre véhicule garé est étroit
ou garé très près de la bordure du trot-
toir, l’aide au stationnement guide éga-
lement le véhicule à une position près
de la bordure du trottoir.
Si vous avez l’impression que le véhi-
cule risque de heurter la bordure du
trottoir ou tout autre obstacle, ou que
les pneus sont positionnés de telle sorte
que le véhicule déviera de sa trajectoire
vers la place de stationnement choisie,
arrêtez le véhicule en enfonçant la
pédale de frein, puis appuyez sur le
contacteur S-APGS pour désactiver le
système.
