4495-5. Utilisation des systèmes d’assistance à la conduite
5
Conduite

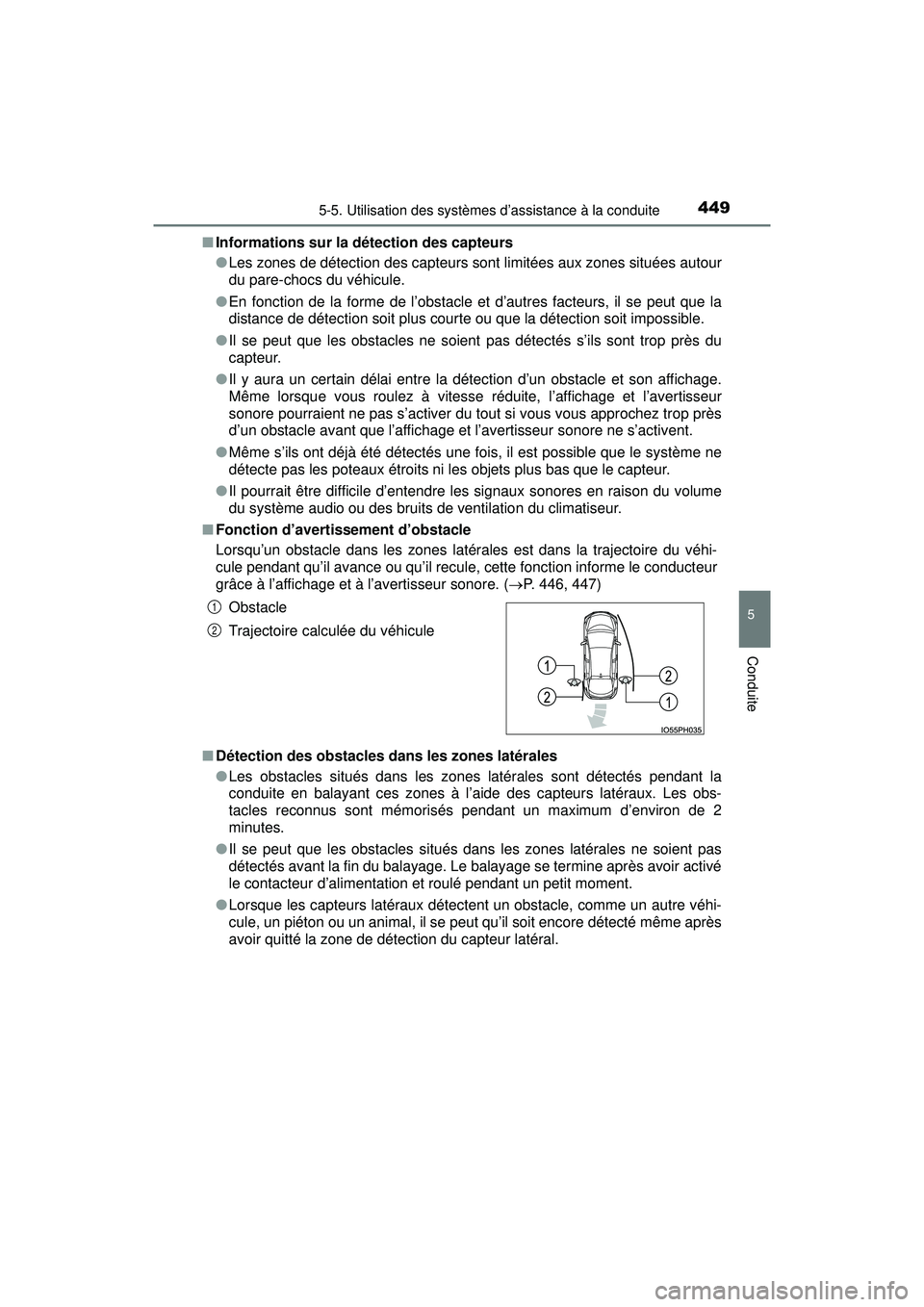

■Informations sur la détection des capteurs
●Les zones de détection des capteurs sont limitées aux zones situées autour
du pare-chocs du véhicule.
● En fonction de la forme de l’obstacle et d’autres facteurs, il se peut que la
distance de détection soit plus courte ou que la détection soit impossible.
● Il se peut que les obstacles ne soient pas détectés s’ils sont trop près du
capteur.
● Il y aura un certain délai entre la détection d’un obstacle et son affichage.
Même lorsque vous roulez à vitesse réduite, l’affichage et l’avertisseur
sonore pourraient ne pas s’activer du tout si vous vous approchez trop près
d’un obstacle avant que l’affichage et l’avertisseur sonore ne s’activent.
● Même s’ils ont déjà été détectés une fois, il est possible que le système ne
détecte pas les poteaux étroits ni les objets plus bas que le capteur.
● Il pourrait être difficile d’entendre les signaux sonores en raison du volume
du système audio ou des bruits de ventilation du climatiseur.
■ Fonction d’avertissement d’obstacle
Lorsqu’un obstacle dans les zones latérales est dans la trajectoire du véhi-
cule pendant qu’il avance ou qu’il recule, cette fonction informe le conducteur
grâce à l’affichage et à l’avertisseur sonore. ( P. 446, 447)
■ Détection des obstacles dans les zones latérales
●Les obstacles situés dans les zones latérales sont détectés pendant la
conduite en balayant ces zones à l’aide des capteurs latéraux. Les obs-
tacles reconnus sont mémorisés pendant un maximum d’environ de 2
minutes.
● Il se peut que les obstacles situés dans les zones latérales ne soient pas
détectés avant la fin du balayage. Le balayage se termine après avoir activé
le contacteur d’alimentation et roulé pendant un petit moment.
● Lorsque les capteurs latéraux détectent un obstacle, comme un autre véhi-
cule, un piéton ou un animal, il se peut qu’il soit encore détecté même après
avoir quitté la zone de détection du capteur latéral. Obstacle
Trajectoire calculée du véhicule
1
2

450
PRIUS PRIME_OM_OM47C17D_(D)
5-5. Utilisation des systèmes d’assistance à la conduite

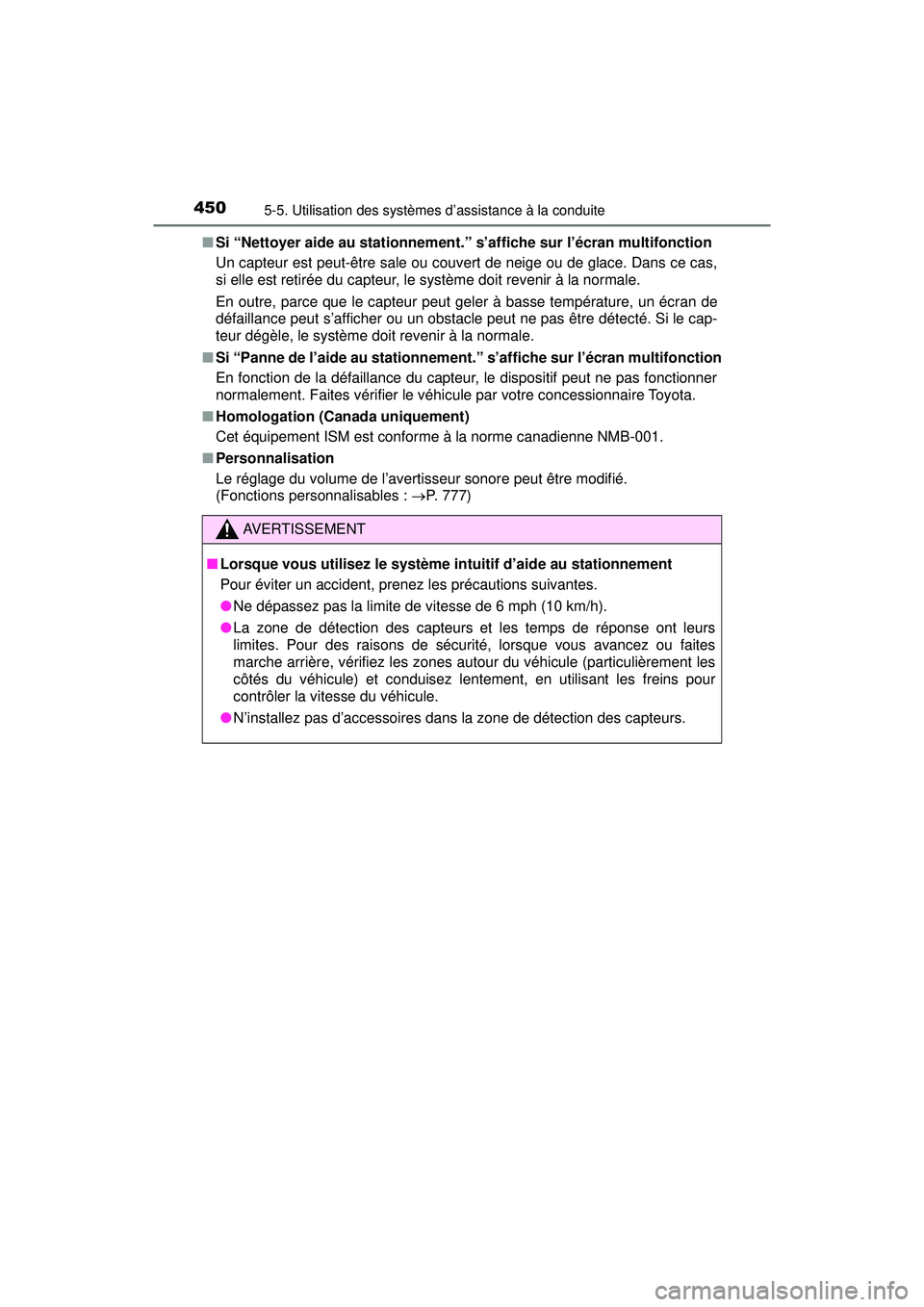

■Si “Nettoyer aide au stationnement. ” s’affiche sur l’écran multifonction
Un capteur est peut-être sale ou couvert de neige ou de glace. Dans ce cas,
si elle est retirée du capteur, le système doit revenir à la normale.
En outre, parce que le capteur peut gel er à basse température, un écran de
défaillance peut s’afficher ou un obstacle peut ne pas être détecté. Si le cap-
teur dégèle, le système doit revenir à la normale.
■ Si “Panne de l’aide au stationnement .” s’affiche sur l’écran multifonction
En fonction de la défaillance du capteur, le dispositif peut ne pas fonctionner
normalement. Faites vérifier le véhicule par votre concessionnaire Toyota.
■ Homologation (Canada uniquement)
Cet équipement ISM est conforme à la norme canadienne NMB-001.
■ Personnalisation
Le réglage du volume de l’avertisseur sonore peut être modifié.
(Fonctions personnalisables : P. 777)
AVERTISSEMENT
■Lorsque vous utilisez le système in tuitif d’aide au stationnement
Pour éviter un accident, prenez les précautions suivantes.
● Ne dépassez pas la limite de vitesse de 6 mph (10 km/h).
● La zone de détection des capteurs et les temps de réponse ont leurs
limites. Pour des raisons de sécurité, lorsque vous avancez ou faites
marche arrière, vérifiez les zones autour du véhicule (particulièrement les
côtés du véhicule) et conduisez lentement, en utilisant les freins pour
contrôler la vitesse du véhicule.
● N’installez pas d’accessoires dans la zone de détection des capteurs.

PRIUS PRIME_OM_OM47C17D_(D)
4515-5. Utilisation des systèmes d’assistance à la conduite
5
Conduite
AVERTISSEMENT

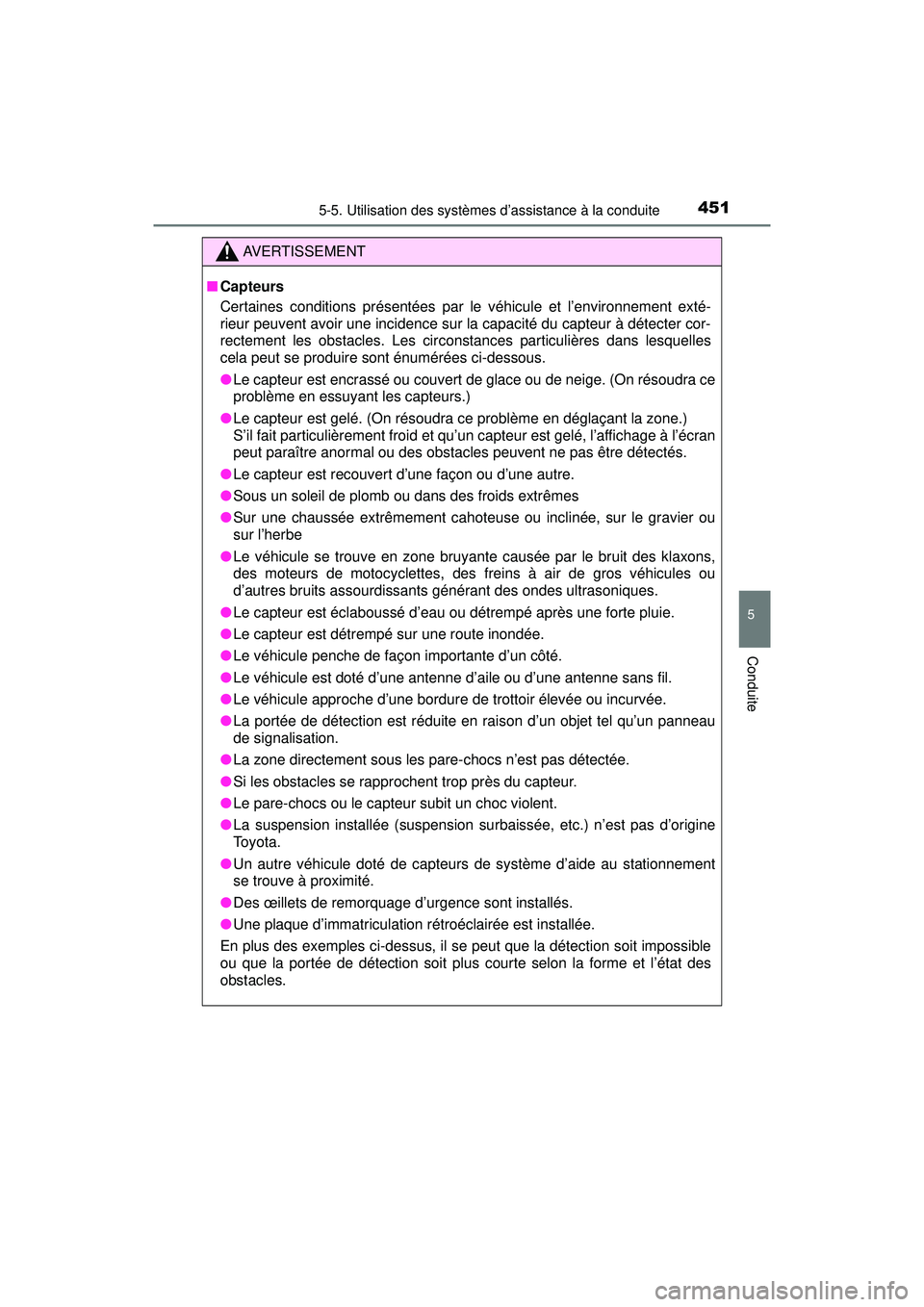

■Capteurs
Certaines conditions présentées par le véhicule et l’environnement exté-
rieur peuvent avoir une incidence sur la capacité du capteur à détecter cor-
rectement les obstacles. Les circonstances particulières dans lesquelles
cela peut se produire sont énumérées ci-dessous.
●Le capteur est encrassé ou couvert de glace ou de neige. (On résoudra ce
problème en essuyant les capteurs.)
● Le capteur est gelé. (On résoudra ce problème en déglaçant la zone.)
S’il fait particulièrement froid et qu’un capteur est gelé, l’affichage à l’écran
peut paraître anormal ou des obstacles peuvent ne pas être détectés.
● Le capteur est recouvert d’une façon ou d’une autre.
● Sous un soleil de plomb ou dans des froids extrêmes
● Sur une chaussée extrêmement cahoteuse ou inclinée, sur le gravier ou
sur l’herbe
● Le véhicule se trouve en zone bruyante causée par le bruit des klaxons,
des moteurs de motocyclettes, des freins à air de gros véhicules ou
d’autres bruits assourdissants générant des ondes ultrasoniques.
● Le capteur est éclaboussé d’eau ou détrempé après une forte pluie.
● Le capteur est détrempé sur une route inondée.
● Le véhicule penche de façon importante d’un côté.
● Le véhicule est doté d’une antenne d’aile ou d’une antenne sans fil.
● Le véhicule approche d’une bordure de trottoir élevée ou incurvée.
● La portée de détection est réduite en raison d’un objet tel qu’un panneau
de signalisation.
● La zone directement sous les pare-chocs n’est pas détectée.
● Si les obstacles se rapprochent trop près du capteur.
● Le pare-chocs ou le capteur subit un choc violent.
● La suspension installée (suspension surbaissée, etc.) n’est pas d’origine
To y o t a .
● Un autre véhicule doté de capteurs de système d’aide au stationnement
se trouve à proximité.
● Des œillets de remorquage d’urgence sont installés.
● Une plaque d’immatriculation rétroéclairée est installée.
En plus des exemples ci-dessus, il se peut que la détection soit impossible
ou que la portée de détection soit plus courte selon la forme et l’état des
obstacles.

452
PRIUS PRIME_OM_OM47C17D_(D)
5-5. Utilisation des systèmes d’assistance à la conduite
AVERTISSEMENT

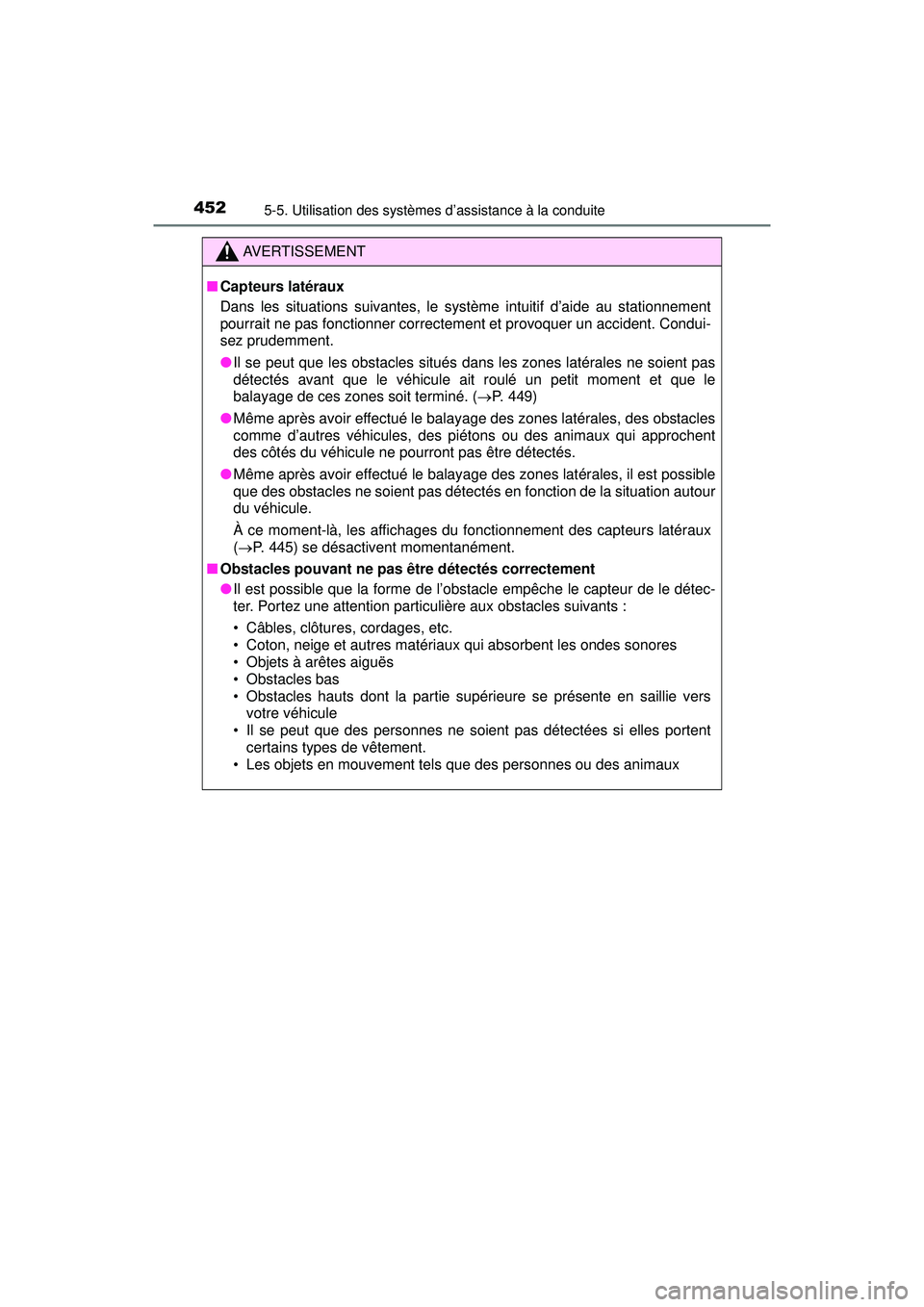

■Capteurs latéraux
Dans les situations suivantes, le système intuitif d’aide au stationnement
pourrait ne pas fonctionner correctement et provoquer un accident. Condui-
sez prudemment.
●Il se peut que les obstacles situés dans les zones latérales ne soient pas
détectés avant que le véhicule ait roulé un petit moment et que le
balayage de ces zones soit terminé. ( P. 449)
● Même après avoir effectué le balayage des zones latérales, des obstacles
comme d’autres véhicules, des pi étons ou des animaux qui approchent
des côtés du véhicule ne pourront pas être détectés.
● Même après avoir effectué le balayage des zones latérales, il est possible
que des obstacles ne soient pas détectés en fonction de la situation autour
du véhicule.
À ce moment-là, les affichages du fonctionnement des capteurs latéraux
(P. 445) se désactivent momentanément.
■ Obstacles pouvant ne pas êt re détectés correctement
● Il est possible que la forme de l’obstacle empêche le capteur de le détec-
ter. Portez une attention particulière aux obstacles suivants :
• Câbles, clôtures, cordages, etc.
• Coton, neige et autres matériaux qui absorbent les ondes sonores
• Objets à arêtes aiguës
• Obstacles bas
• Obstacles hauts dont la partie supér ieure se présente en saillie vers
votre véhicule
• Il se peut que des personnes ne soient pas détectées si elles portent certains types de vêtement.
• Les objets en mouvement tels que des personnes ou des animaux

PRIUS PRIME_OM_OM47C17D_(D)
4535-5. Utilisation des systèmes d’assistance à la conduite
5
Conduite
NOTE
■Lorsque vous utilisez le système in tuitif d’aide au stationnement
Dans les circonstances suivantes, le système pourrait ne pas fonctionner
correctement en raison d’une défaillance de capteur ou pour un autre motif.
Faites vérifier le véhicule par votre concessionnaire Toyota.
● L’affichage de fonctionnement du système intuitif d’aide au stationnement
clignote et un signal sonore retentit lorsqu’aucun obstacle n’a été détecté.
● Si la zone autour d’un capteur heurte quelque chose ou subit un choc vio-
lent.
● Si le pare-chocs heurte quelque chose.
● Si l’affichage apparaît et reste affiché, sans signal sonore.
● En cas d’erreur d’affichage, vérifiez d’abord le capteur.
Si l’erreur se produit même lorsqu’il n’y a pas de glace, de neige ou de
boue sur le capteur, c’est que ce dernier subit sans doute une défaillance.
■ Remarques relatives au lavage du véhicule
Ne dirigez pas de jets d’eau violents ni de vapeur en direction de la zone du
capteur.
Cela pourrait provoquer une défaillance du capteur.

454
PRIUS PRIME_OM_OM47C17D_(D)
5-5. Utilisation des systèmes d’assistance à la conduite

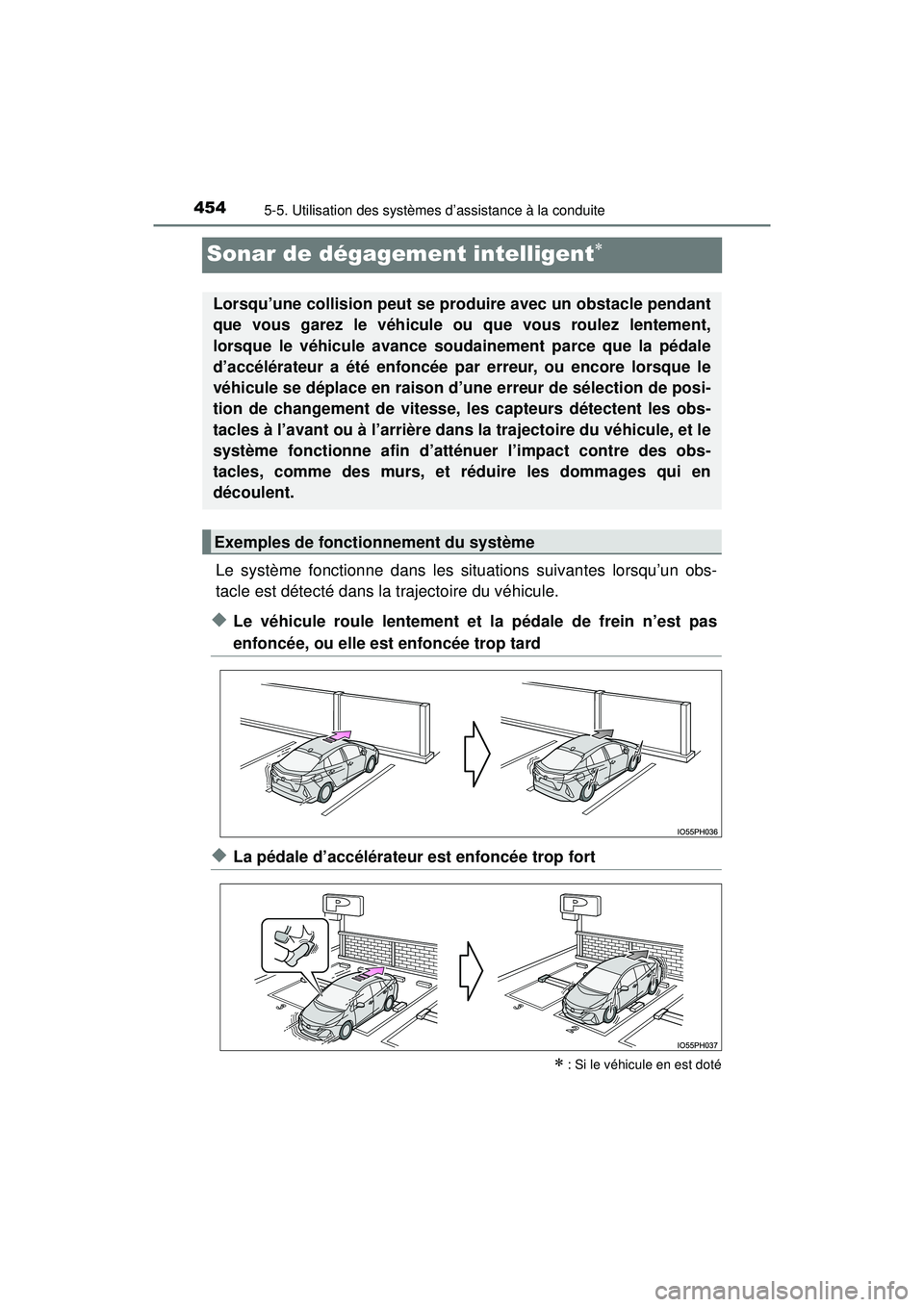

Sonar de dégagement intelligent
Le système fonctionne dans les situations suivantes lorsqu’un obs-
tacle est détecté dans la trajectoire du véhicule.
◆Le véhicule roule lentement et la pédale de frein n’est pas
enfoncée, ou elle est enfoncée trop tard
◆La pédale d’accélérateur est enfoncée trop fort
 : Si le véhicule en est doté
Lorsqu’une collision peut se produire avec un obstacle pendant
que vous garez le véhicule ou que vous roulez lentement,
lorsque le véhicule avance soudainement parce que la pédale
d’accélérateur a été enfoncée par erreur, ou encore lorsque le
véhicule se déplace en raison d’une erreur de sélection de posi-
tion de changement de vitesse, les capteurs détectent les obs-
tacles à l’avant ou à l’arrière dans la trajectoire du véhicule, et le
système fonctionne afin d’atténuer l’impact contre des obs-
tacles, comme des murs, et réduire les dommages qui en
découlent.
Exemples de fonctionnement du système

PRIUS PRIME_OM_OM47C17D_(D)

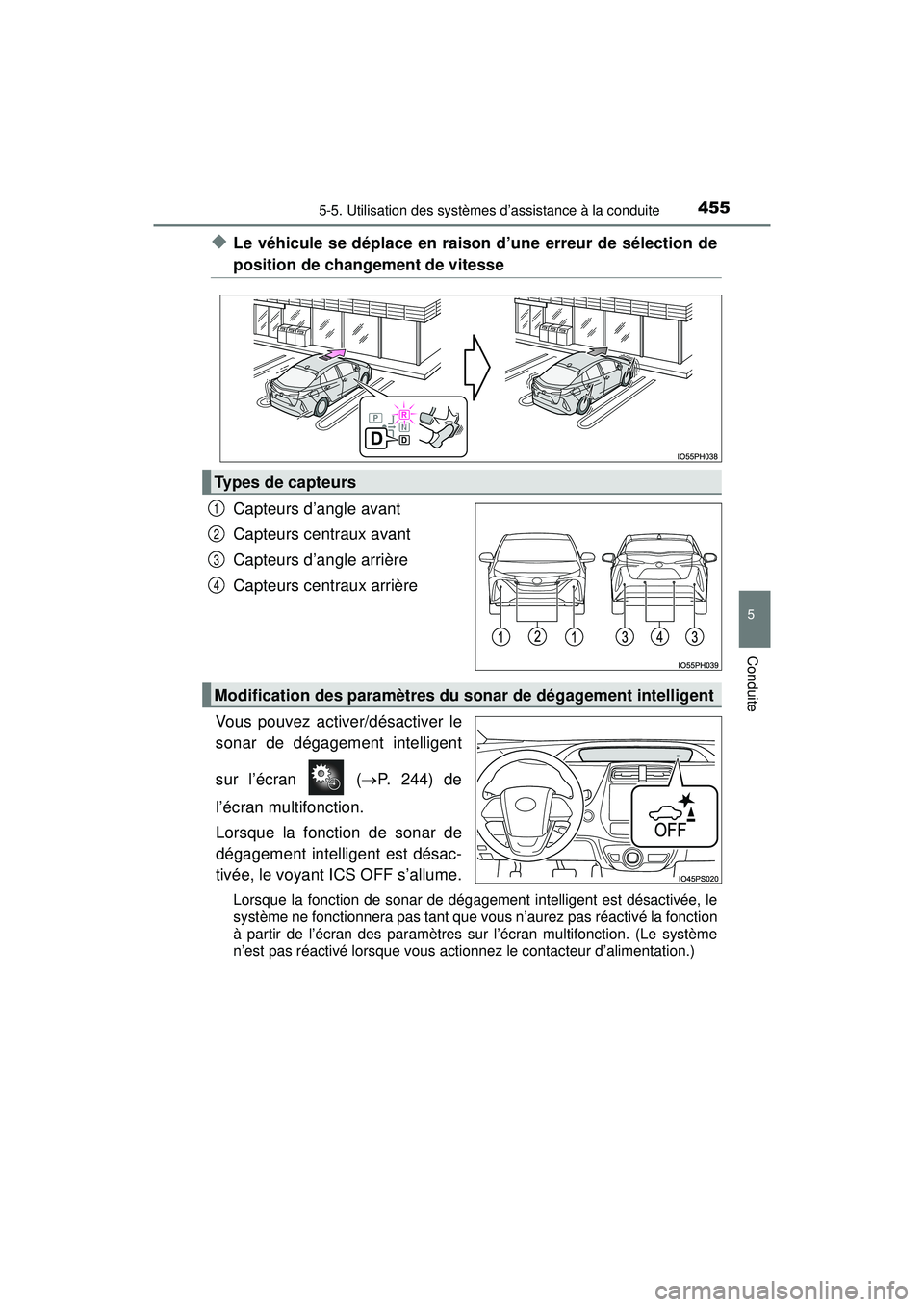

4555-5. Utilisation des systèmes d’assistance à la conduite
5
Conduite
◆Le véhicule se déplace en raison d’une erreur de sélection de
position de changement de vitesse
Capteurs d’angle avant
Capteurs centraux avant
Capteurs d’angle arrière
Capteurs centraux arrière
Vous pouvez activer/désactiver le
sonar de dégagement intelligent
sur l’écran ( P. 244) de
l’écran multifonction.
Lorsque la fonction de sonar de
dégagement intelligent est désac-
tivée, le voyant ICS OFF s’allume.
Lorsque la fonction de sonar de dégagement intelligent est désactivée, le
système ne fonctionnera pas tant que vous n’aurez pas réactivé la fonction
à partir de l’écran des paramètres sur l’écran multifonction. (Le système
n’est pas réactivé lorsque vous actionnez le contacteur d’alimentation.)
Types de capteurs
1
2
3
4
Modification des paramètres du sonar de dégagement intelligent

456
PRIUS PRIME_OM_OM47C17D_(D)
5-5. Utilisation des systèmes d’assistance à la conduite

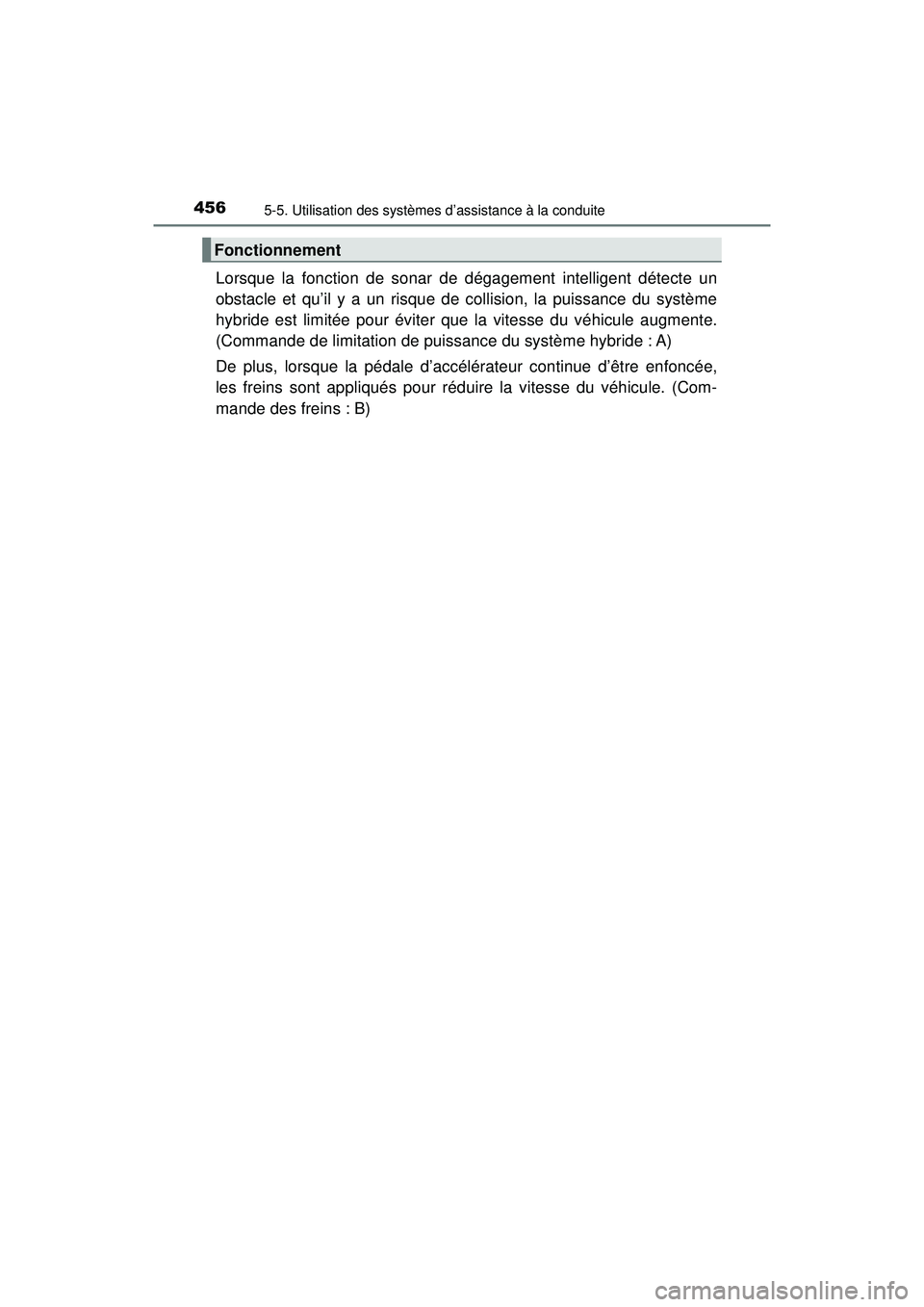

Lorsque la fonction de sonar de dégagement intelligent détecte un
obstacle et qu’il y a un risque de collision, la puissance du système
hybride est limitée pour éviter que la vitesse du véhicule augmente.
(Commande de limitation de puissance du système hybride : A)
De plus, lorsque la pédale d’accélérateur continue d’être enfoncée,
les freins sont appliqués pour réduire la vitesse du véhicule. (Com-
mande des freins : B)
Fonctionnement

PRIUS PRIME_OM_OM47C17D_(D)
4575-5. Utilisation des systèmes d’assistance à la conduite
5
Conduite

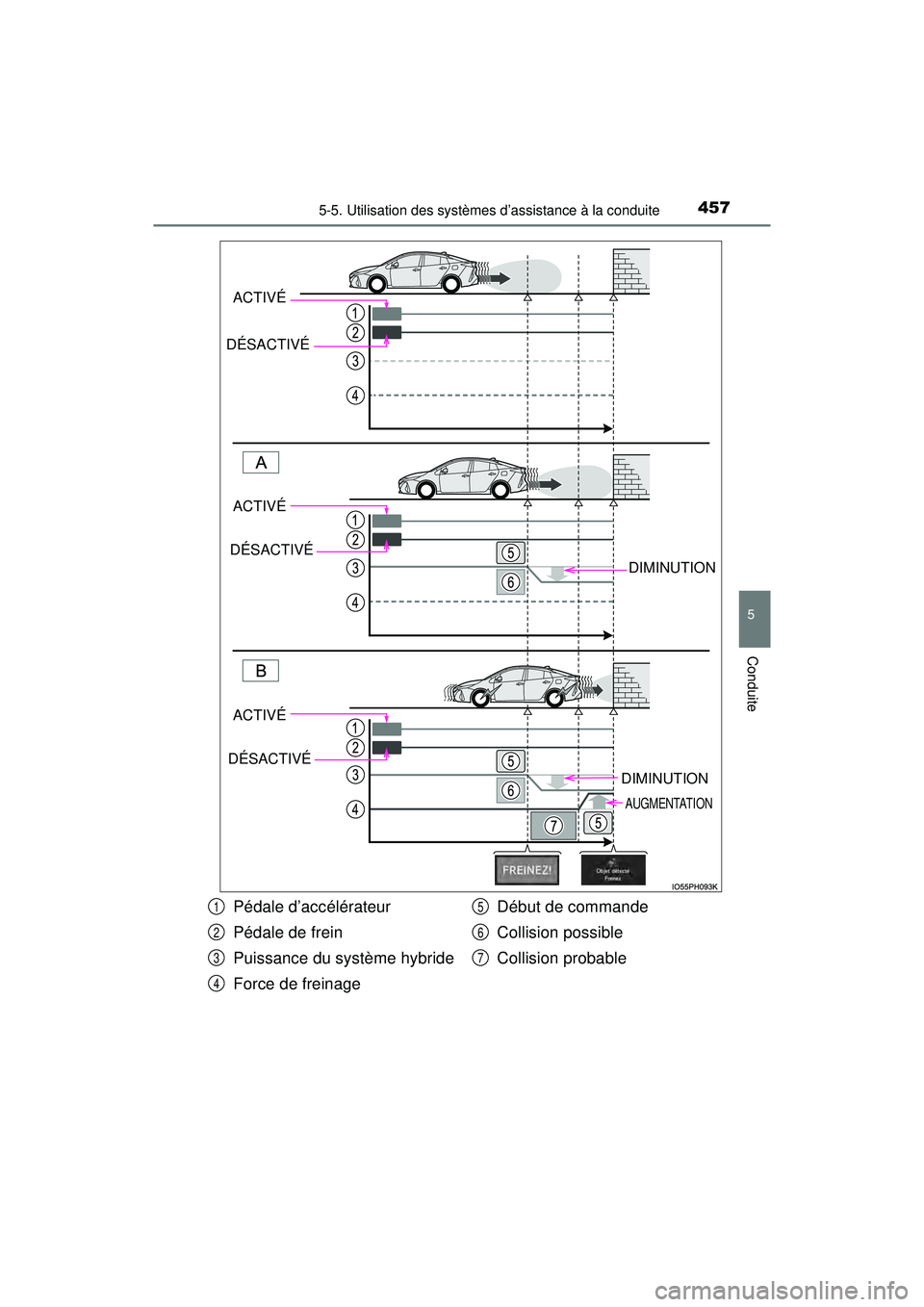

DIMINUTION
DIMINUTION
AUGMENTATION
ACTIVÉ
DÉSACTIVÉ
ACTIVÉ
DÉSACTIVÉ
ACTIVÉ
DÉSACTIVÉ
Pédale d’accélérateur
Pédale de frein
Puissance du système hybride
Force de freinage Début de commande
Collision possible
Collision probable1
2
3
4
5
6
7

458
PRIUS PRIME_OM_OM47C17D_(D)
5-5. Utilisation des systèmes d’assistance à la conduite

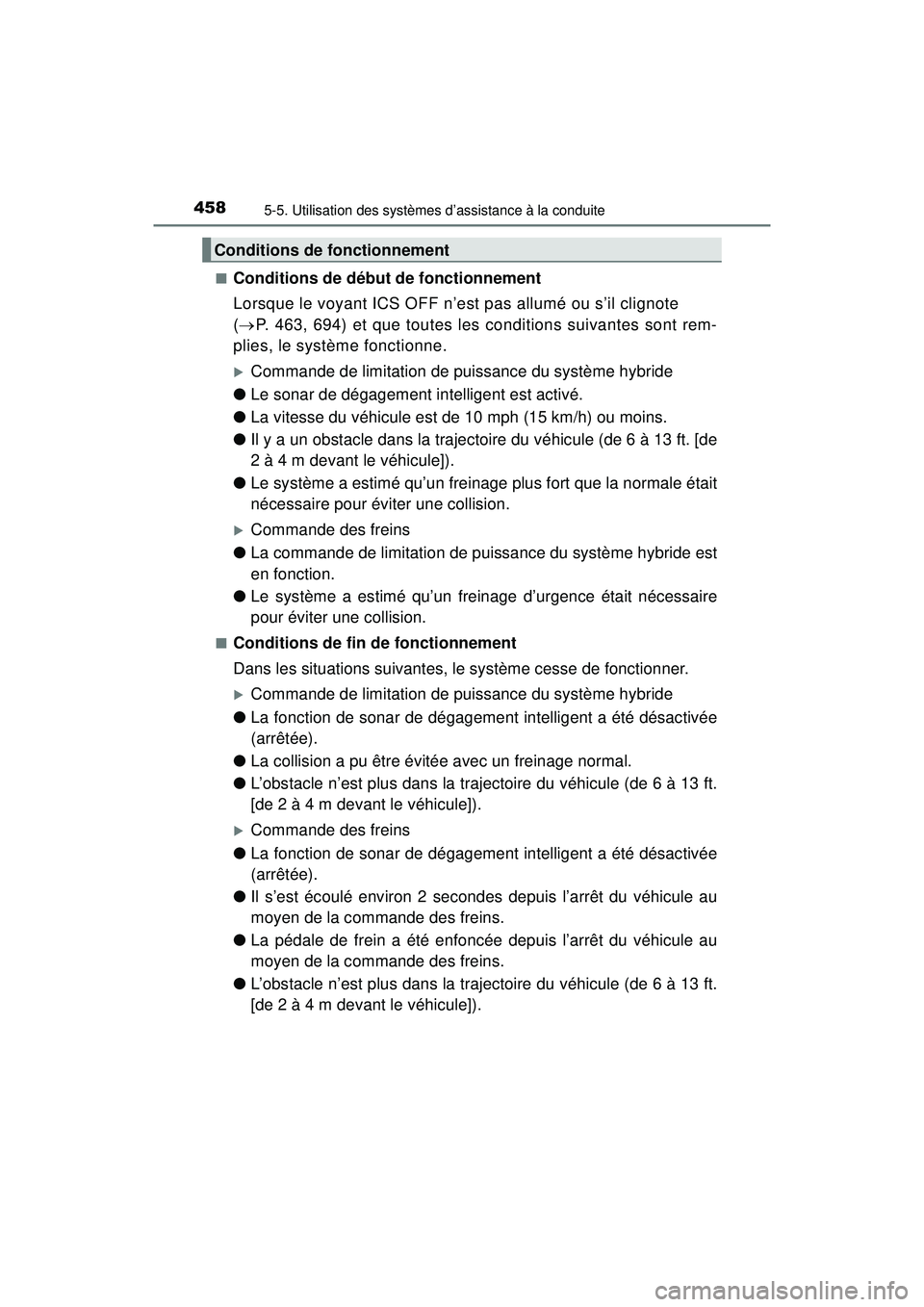

■Conditions de début de fonctionnement
Lorsque le voyant ICS OFF n’est pas allumé ou s’il clignote
( P. 463, 694) et que toutes les conditions suivantes sont rem-
plies, le système fonctionne.
Commande de limitation de puissance du système hybride
● Le sonar de dégagement intelligent est activé.
● La vitesse du véhicule est de 10 mph (15 km/h) ou moins.
● Il y a un obstacle dans la trajectoire du véhicule (de 6 à 13 ft. [de
2 à 4 m devant le véhicule]).
● Le système a estimé qu’un freinage plus fort que la normale était
nécessaire pour éviter une collision.
Commande des freins
● La commande de limitation de puissance du système hybride est
en fonction.
● Le système a estimé qu’un freinage d’urgence était nécessaire
pour éviter une collision.
■Conditions de fin de fonctionnement
Dans les situations suivantes, le système cesse de fonctionner.
Commande de limitation de puissance du système hybride
● La fonction de sonar de dégagement intelligent a été désactivée
(arrêtée).
● La collision a pu être évitée avec un freinage normal.
● L’obstacle n’est plus dans la trajectoire du véhicule (de 6 à 13 ft.
[de 2 à 4 m devant le véhicule]).
Commande des freins
● La fonction de sonar de dégagement intelligent a été désactivée
(arrêtée).
● Il s’est écoulé environ 2 secondes depuis l’arrêt du véhicule au
moyen de la commande des freins.
● La pédale de frein a été enfoncée depuis l’arrêt du véhicule au
moyen de la commande des freins.
● L’obstacle n’est plus dans la trajectoire du véhicule (de 6 à 13 ft.
[de 2 à 4 m devant le véhicule]).
Conditions de fonctionnement
