TOYOTA PRIUS PRIME 2018 Manuel du propriétaire (in French)
Manufacturer: TOYOTA, Model Year: 2018, Model line: PRIUS PRIME, Model: TOYOTA PRIUS PRIME 2018Pages: 820, PDF Size: 84.64 MB
Page 491 of 820

PRIUS PRIME_OM_OM47C17D_(D)

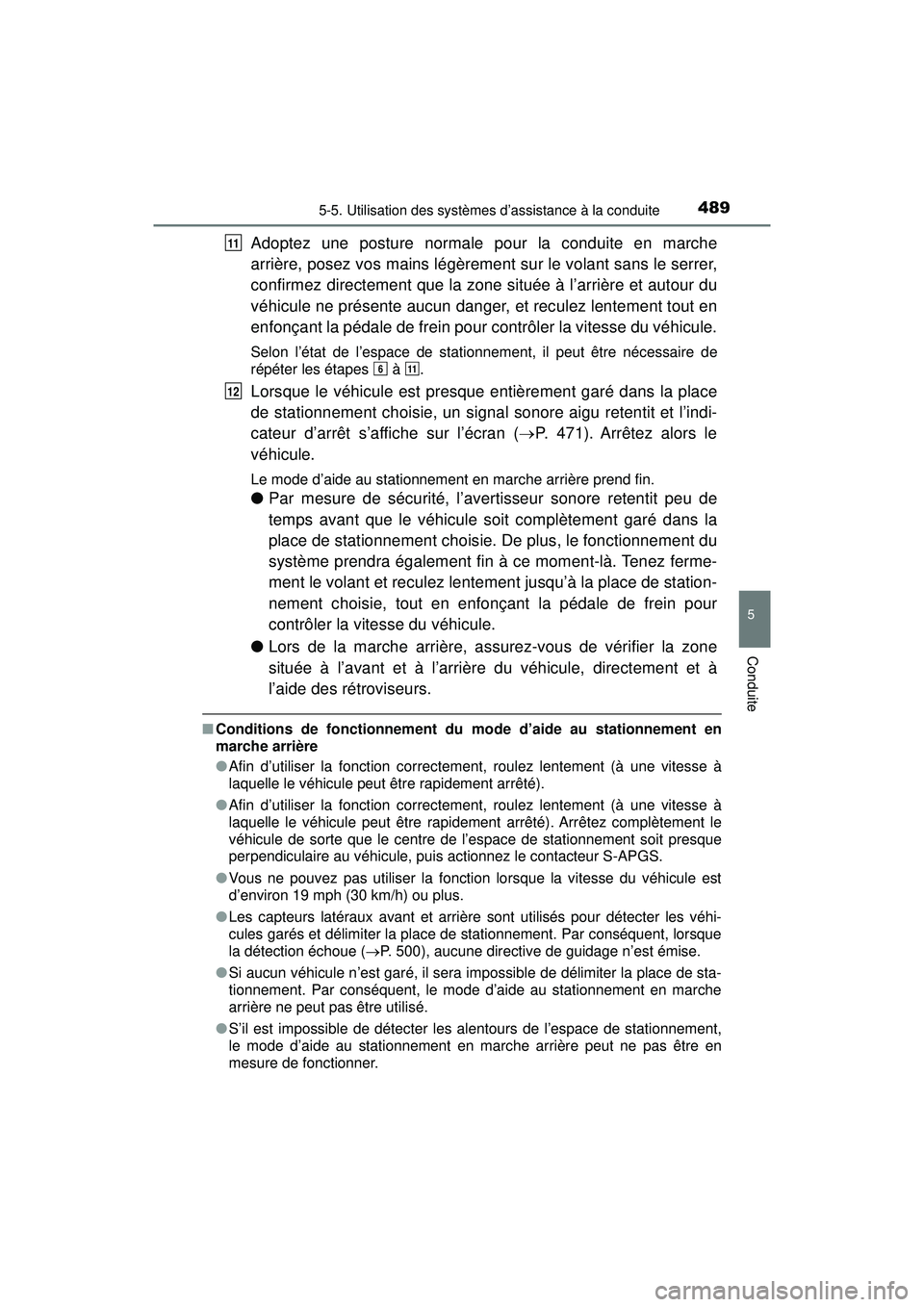

4895-5. Utilisation des systèmes d’assistance à la conduite
5
Conduite
Adoptez une posture normale pour la conduite en marche
arrière, posez vos mains légèrement sur le volant sans le serrer,
confirmez directement que la zone située à l’arrière et autour du
véhicule ne présente aucun danger, et reculez lentement tout en
enfonçant la pédale de frein pour contrôler la vitesse du véhicule.
Selon l’état de l’espace de stationnement, il peut être nécessaire de
répéter les étapes à .
Lorsque le véhicule est presque entièrement garé dans la place
de stationnement choisie, un signal sonore aigu retentit et l’indi-
cateur d’arrêt s’affiche sur l’écran (P. 471). Arrêtez alors le
véhicule.
Le mode d’aide au stationnement en marche arrière prend fin.
● Par mesure de sécurité, l’avertisseur sonore retentit peu de
temps avant que le véhicule soit complètement garé dans la
place de stationnement choisie. De plus, le fonctionnement du
système prendra également fin à ce moment-là. Tenez ferme-
ment le volant et reculez lentement jusqu’à la place de station-
nement choisie, tout en enfonçant la pédale de frein pour
contrôler la vitesse du véhicule.
● Lors de la marche arrière, assurez-vous de vérifier la zone
située à l’avant et à l’arrière du véhicule, directement et à
l’aide des rétroviseurs.
■Conditions de fonctionnement du mode d’aide au stationnement en
marche arrière
●Afin d’utiliser la fonction correctement, roulez lentement (à une vitesse à
laquelle le véhicule peut être rapidement arrêté).
● Afin d’utiliser la fonction correctement, roulez lentement (à une vitesse à
laquelle le véhicule peut être rapidement arrêté). Arrêtez complètement le
véhicule de sorte que le centre de l’espace de stationnement soit presque
perpendiculaire au véhicule, puis actionnez le contacteur S-APGS.
● Vous ne pouvez pas utiliser la fonction lorsque la vitesse du véhicule est
d’environ 19 mph (30 km/h) ou plus.
● Les capteurs latéraux avant et arrière sont utilisés pour détecter les véhi-
cules garés et délimiter la place de stationnement. Par conséquent, lorsque
la détection échoue ( P. 500), aucune directive de guidage n’est émise.
● Si aucun véhicule n’est garé, il sera impossible de délimiter la place de sta-
tionnement. Par conséquent, le mode d’aide au stationnement en marche
arrière ne peut pas être utilisé.
● S’il est impossible de détecter les alentours de l’espace de stationnement,
le mode d’aide au stationnement en marche arrière peut ne pas être en
mesure de fonctionner.
11
611
12

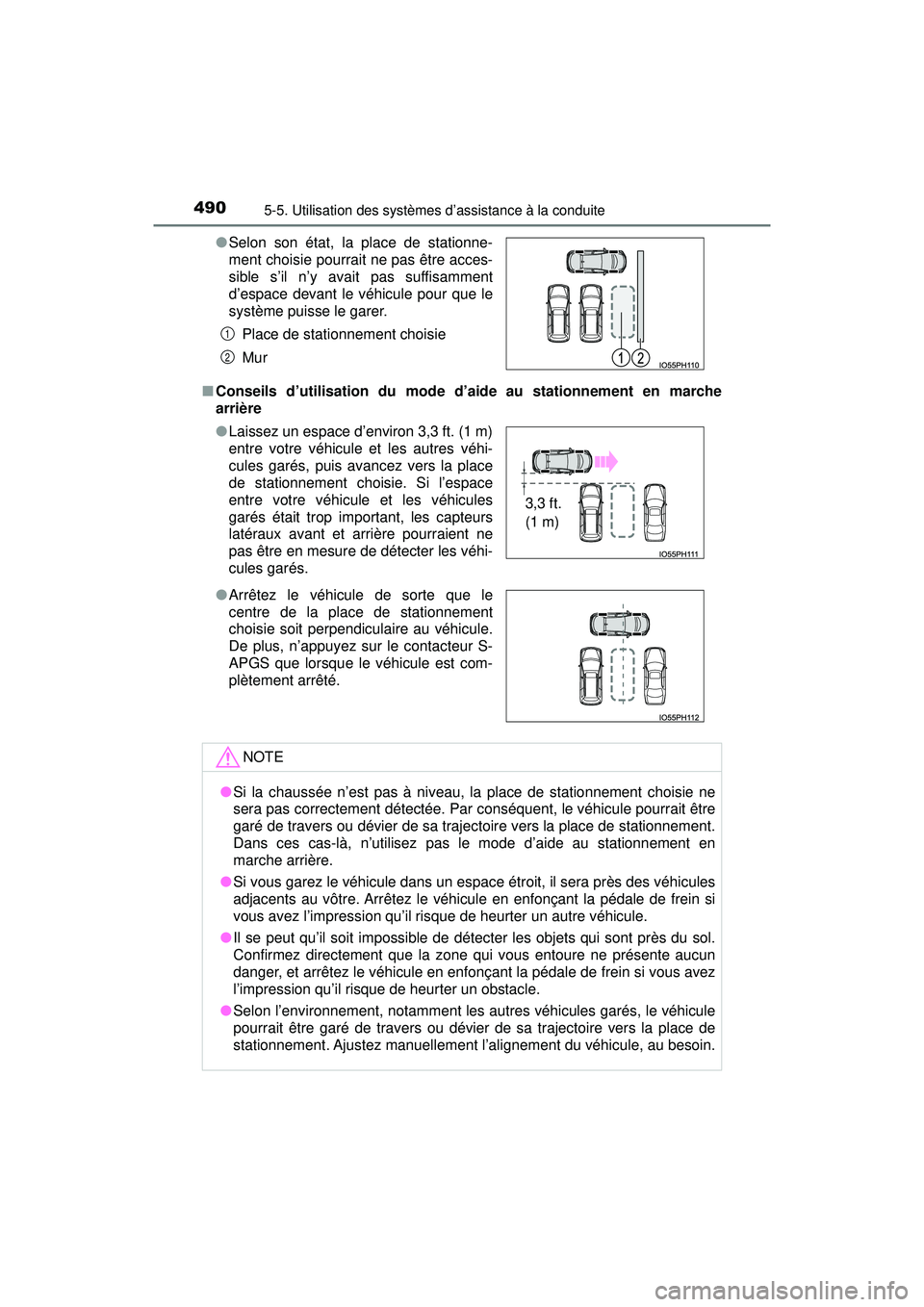

Page 492 of 820

490
PRIUS PRIME_OM_OM47C17D_(D)
5-5. Utilisation des systèmes d’assistance à la conduite
■Conseils d’utilisation du mode d’aide au stationnement en marche
arrière ●Selon son état, la place de stationne-
ment choisie pourrait ne pas être acces-
sible s’il n’y avait pas suffisamment
d’espace devant le véhicule pour que le
système puisse le garer.
Place de stationnement choisie
Mur
● Laissez un espace d’environ 3,3 ft. (1 m)
entre votre véhicule et les autres véhi-
cules garés, puis avancez vers la place
de stationnement choisie. Si l’espace
entre votre véhicule et les véhicules
garés était trop important, les capteurs
latéraux avant et arrière pourraient ne
pas être en mesure de détecter les véhi-
cules garés.
● Arrêtez le véhicule de sorte que le
centre de la place de stationnement
choisie soit perpendiculaire au véhicule.
De plus, n’appuyez sur le contacteur S-
APGS que lorsque le véhicule est com-
plètement arrêté.
NOTE
●Si la chaussée n’est pas à niveau, la place de stationnement choisie ne
sera pas correctement détectée. Par conséquent, le véhicule pourrait être
garé de travers ou dévier de sa trajectoire vers la place de stationnement.
Dans ces cas-là, n’utilisez pas le mode d’aide au stationnement en
marche arrière.
● Si vous garez le véhicule dans un espace étroit, il sera près des véhicules
adjacents au vôtre. Arrêtez le véhicule en enfonçant la pédale de frein si
vous avez l’impression qu’il risque de heurter un autre véhicule.
● Il se peut qu’il soit impossible de détecter les objets qui sont près du sol.
Confirmez directement que la zone qui vous entoure ne présente aucun
danger, et arrêtez le véhicule en enfonçant la pédale de frein si vous avez
l’impression qu’il risque de heurter un obstacle.
● Selon l’environnement, notamment les autres véhicules garés, le véhicule
pourrait être garé de travers ou dévier de sa trajectoire vers la place de
stationnement. Ajustez manuellement l’alignement du véhicule, au besoin.
1
2
3,3 ft.
(1 m)

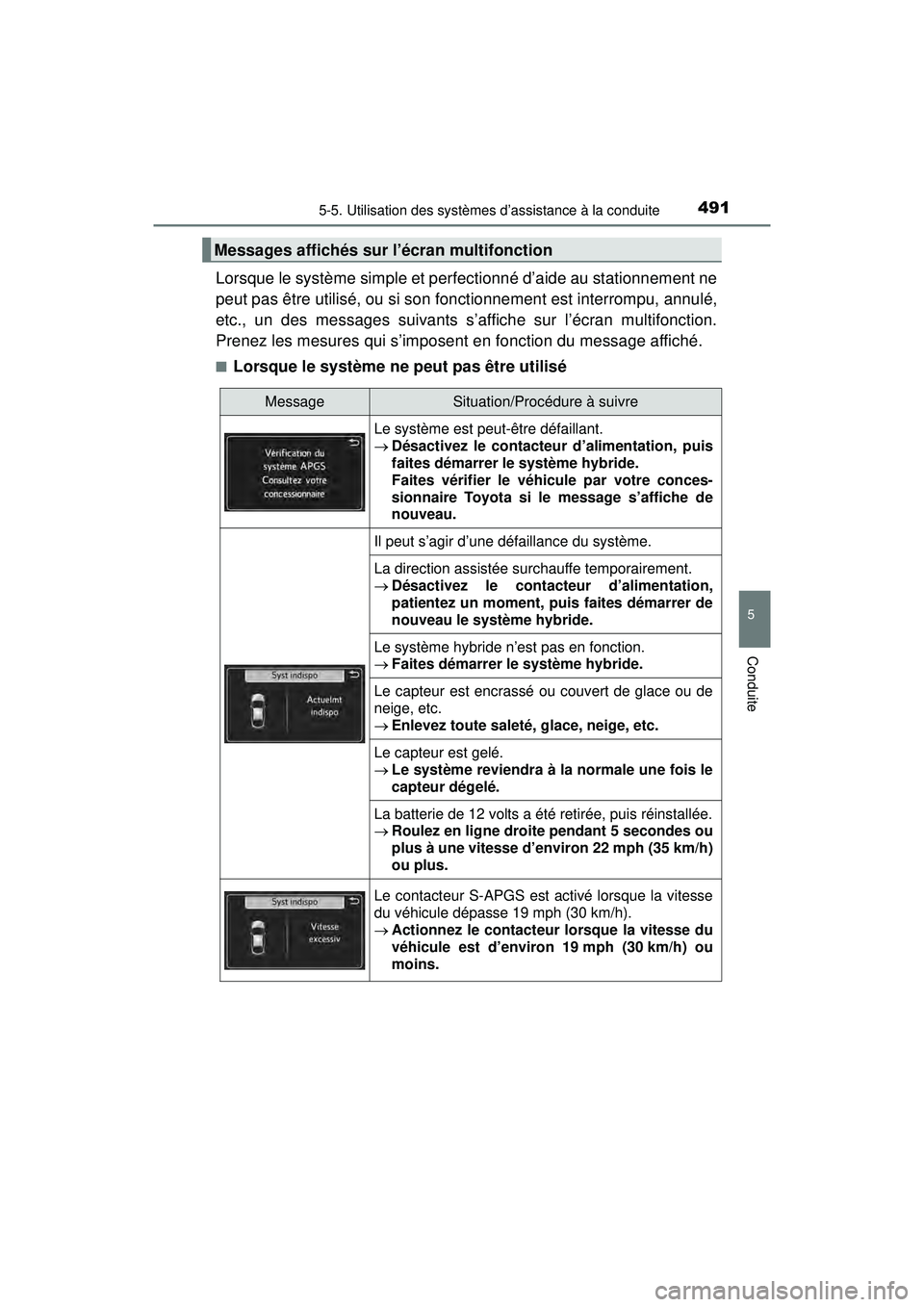

Page 493 of 820

PRIUS PRIME_OM_OM47C17D_(D)
4915-5. Utilisation des systèmes d’assistance à la conduite
5
Conduite
Lorsque le système simple et perfectionné d’aide au stationnement ne
peut pas être utilisé, ou si son fonctionnement est interrompu, annulé,
etc., un des messages suivants s’affiche sur l’écran multifonction.
Prenez les mesures qui s’imposent en fonction du message affiché.
■Lorsque le système ne peut pas être utilisé
Messages affichés sur l’écran multifonction
MessageSituation/Procédure à suivre
Le système est peut-être défaillant.
Désactivez le contacteur d’alimentation, puis
faites démarrer le système hybride.
Faites vérifier le véhicule par votre conces-
sionnaire Toyota si le message s’affiche de
nouveau.
Il peut s’agir d’une défaillance du système.
La direction assistée surchauffe temporairement.
Désactivez le contacteur d’alimentation,
patientez un moment, puis faites démarrer de
nouveau le système hybride.
Le système hybride n’est pas en fonction.
Faites démarrer le système hybride.
Le capteur est encrassé ou couvert de glace ou de
neige, etc.
Enlevez toute saleté, glace, neige, etc.
Le capteur est gelé.
Le système reviendra à la normale une fois le
capteur dégelé.
La batterie de 12 volts a été retirée, puis réinstallée.
Roulez en ligne droite pendant 5 secondes ou
plus à une vitesse d’environ 22 mph (35 km/h)
ou plus.
Le contacteur S-APGS est activé lorsque la vitesse
du véhicule dépasse 19 mph (30 km/h).
Actionnez le contacteur lorsque la vitesse du
véhicule est d’environ 19 mph (30 km/h) ou
moins.

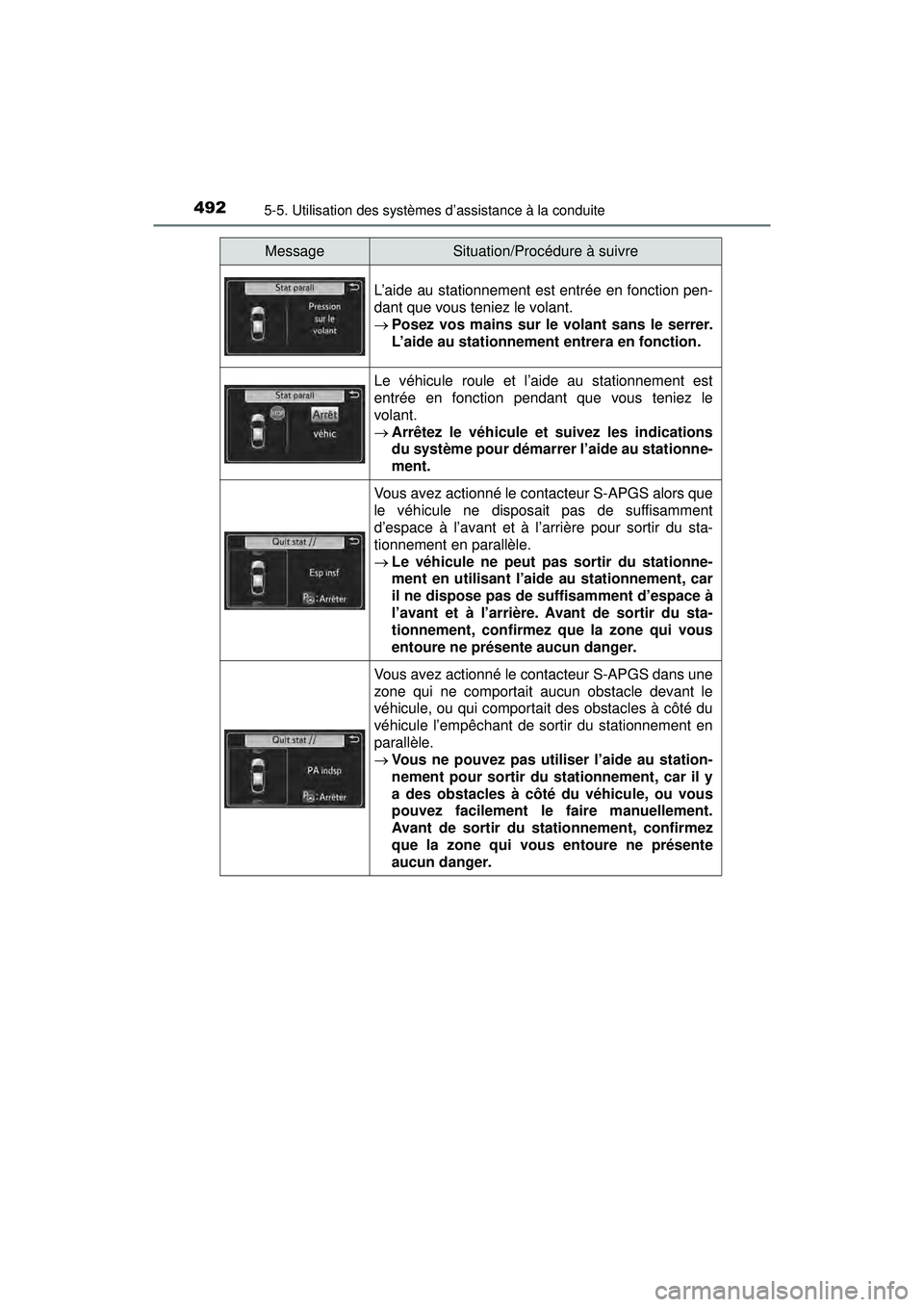

Page 494 of 820

492
PRIUS PRIME_OM_OM47C17D_(D)
5-5. Utilisation des systèmes d’assistance à la conduite
L’aide au stationnement est entrée en fonction pen-
dant que vous teniez le volant.
Posez vos mains sur le volant sans le serrer.
L’aide au stationnement entrera en fonction.
Le véhicule roule et l’aide au stationnement est
entrée en fonction pendant que vous teniez le
volant.
Arrêtez le véhicule et suivez les indications
du système pour démarrer l’aide au stationne-
ment.
Vous avez actionné le contacteur S-APGS alors que
le véhicule ne disposait pas de suffisamment
d’espace à l’avant et à l’arrière pour sortir du sta-
tionnement en parallèle.
Le véhicule ne peut pas sortir du stationne-
ment en utilisant l’aide au stationnement, car
il ne dispose pas de suffisamment d’espace à
l’avant et à l’arrière. Avant de sortir du sta-
tionnement, confirmez que la zone qui vous
entoure ne présente aucun danger.
Vous avez actionné le contacteur S-APGS dans une
zone qui ne comportait aucun obstacle devant le
véhicule, ou qui comportait des obstacles à côté du
véhicule l’empêchant de sortir du stationnement en
parallèle.
Vous ne pouvez pas utiliser l’aide au station-
nement pour sortir du stationnement, car il y
a des obstacles à côté du véhicule, ou vous
pouvez facilement le faire manuellement.
Avant de sortir du stationnement, confirmez
que la zone qui vous entoure ne présente
aucun danger.
MessageSituation/Procédure à suivre

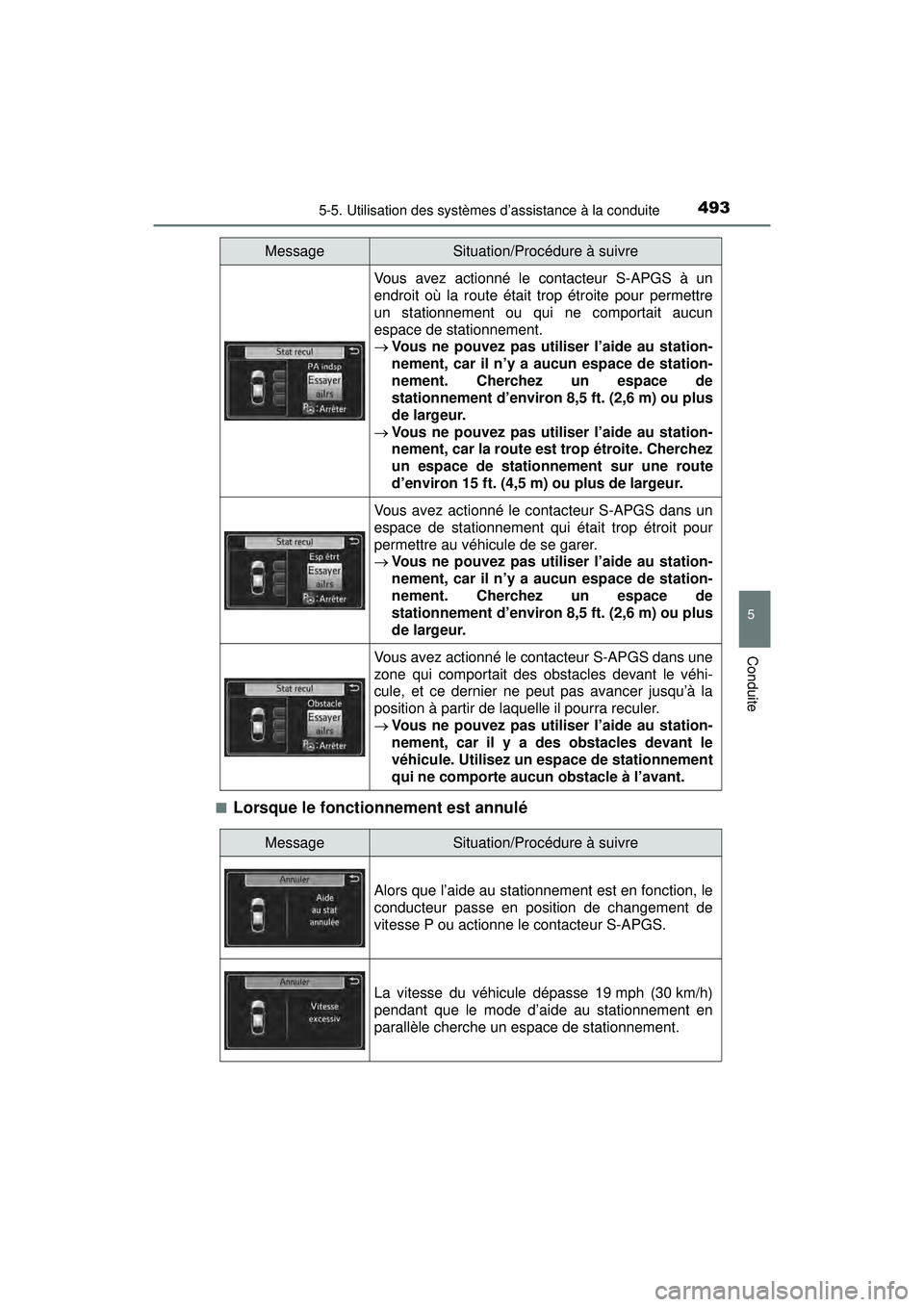

Page 495 of 820

PRIUS PRIME_OM_OM47C17D_(D)
4935-5. Utilisation des systèmes d’assistance à la conduite
5
Conduite
■Lorsque le fonctionnement est annulé
Vous avez actionné le contacteur S-APGS à un
endroit où la route était trop étroite pour permettre
un stationnement ou qui ne comportait aucun
espace de stationnement.
Vous ne pouvez pas utiliser l’aide au station-
nement, car il n’y a aucun espace de station-
nement. Cherchez un espace de
stationnement d’environ 8,5 ft. (2,6 m) ou plus
de largeur.
Vous ne pouvez pas utiliser l’aide au station-
nement, car la route est trop étroite. Cherchez
un espace de stationnement sur une route
d’environ 15 ft. (4,5 m) ou plus de largeur.
Vous avez actionné le contacteur S-APGS dans un
espace de stationnement qui était trop étroit pour
permettre au véhicule de se garer.
Vous ne pouvez pas utiliser l’aide au station-
nement, car il n’y a aucun espace de station-
nement. Cherchez un espace de
stationnement d’environ 8,5 ft. (2,6 m) ou plus
de largeur.
Vous avez actionné le contacteur S-APGS dans une
zone qui comportait des obstacles devant le véhi-
cule, et ce dernier ne peut pas avancer jusqu’à la
position à partir de laquelle il pourra reculer.
Vous ne pouvez pas utiliser l’aide au station-
nement, car il y a des obstacles devant le
véhicule. Utilisez un espace de stationnement
qui ne comporte aucun obstacle à l’avant.
MessageSituation/Procédure à suivre
MessageSituation/Procédure à suivre
Alors que l’aide au stationnement est en fonction, le
conducteur passe en position de changement de
vitesse P ou actionne le contacteur S-APGS.
La vitesse du véhicule dépasse 19 mph (30 km/h)
pendant que le mode d’aide au stationnement en
parallèle cherche un espace de stationnement.
Page 496 of 820

494
PRIUS PRIME_OM_OM47C17D_(D)

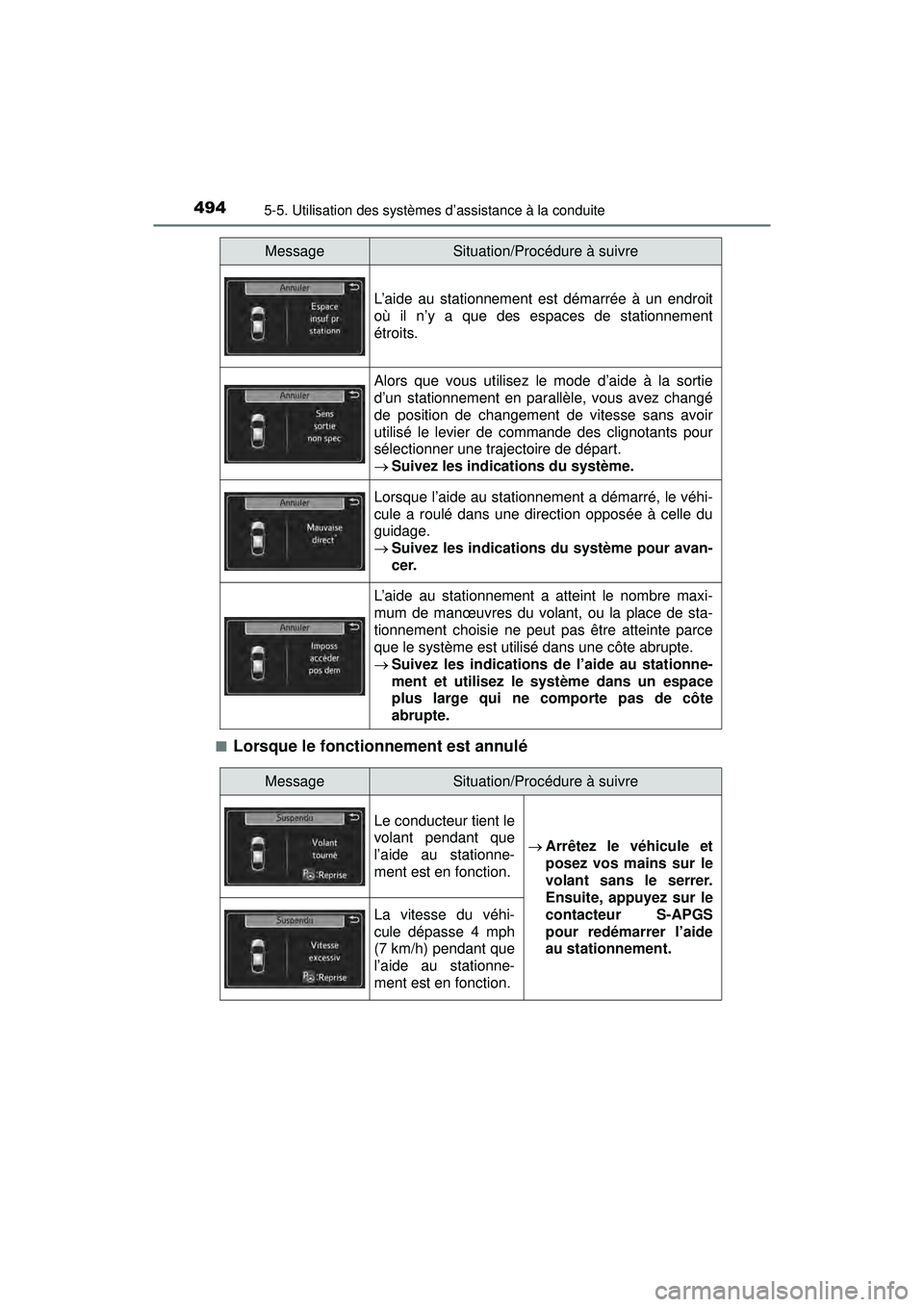

5-5. Utilisation des systèmes d’assistance à la conduite
■Lorsque le fonctionnement est annulé
L’aide au stationnement est démarrée à un endroit
où il n’y a que des espaces de stationnement
étroits.
Alors que vous utilisez le mode d’aide à la sortie
d’un stationnement en parallèle, vous avez changé
de position de changement de vitesse sans avoir
utilisé le levier de commande des clignotants pour
sélectionner une trajectoire de départ.
Suivez les indications du système.
Lorsque l’aide au stationnement a démarré, le véhi-
cule a roulé dans une direction opposée à celle du
guidage.
Suivez les indications du système pour avan-
cer.
L’aide au stationnement a atteint le nombre maxi-
mum de manœuvres du volant, ou la place de sta-
tionnement choisie ne peut pas être atteinte parce
que le système est utilisé dans une côte abrupte.
Suivez les indications de l’aide au stationne-
ment et utilisez le système dans un espace
plus large qui ne comporte pas de côte
abrupte.
MessageSituation/Procédure à suivre
MessageSituation/Procédure à suivre
Le conducteur tient le
volant pendant que
l’aide au stationne-
ment est en fonction.
Arrêtez le véhicule et
posez vos mains sur le
volant sans le serrer.
Ensuite, appuyez sur le
contacteur S-APGS
pour redémarrer l’aide
au stationnement.
La vitesse du véhi-
cule dépasse 4 mph
(7 km/h) pendant que
l’aide au stationne-
ment est en fonction.

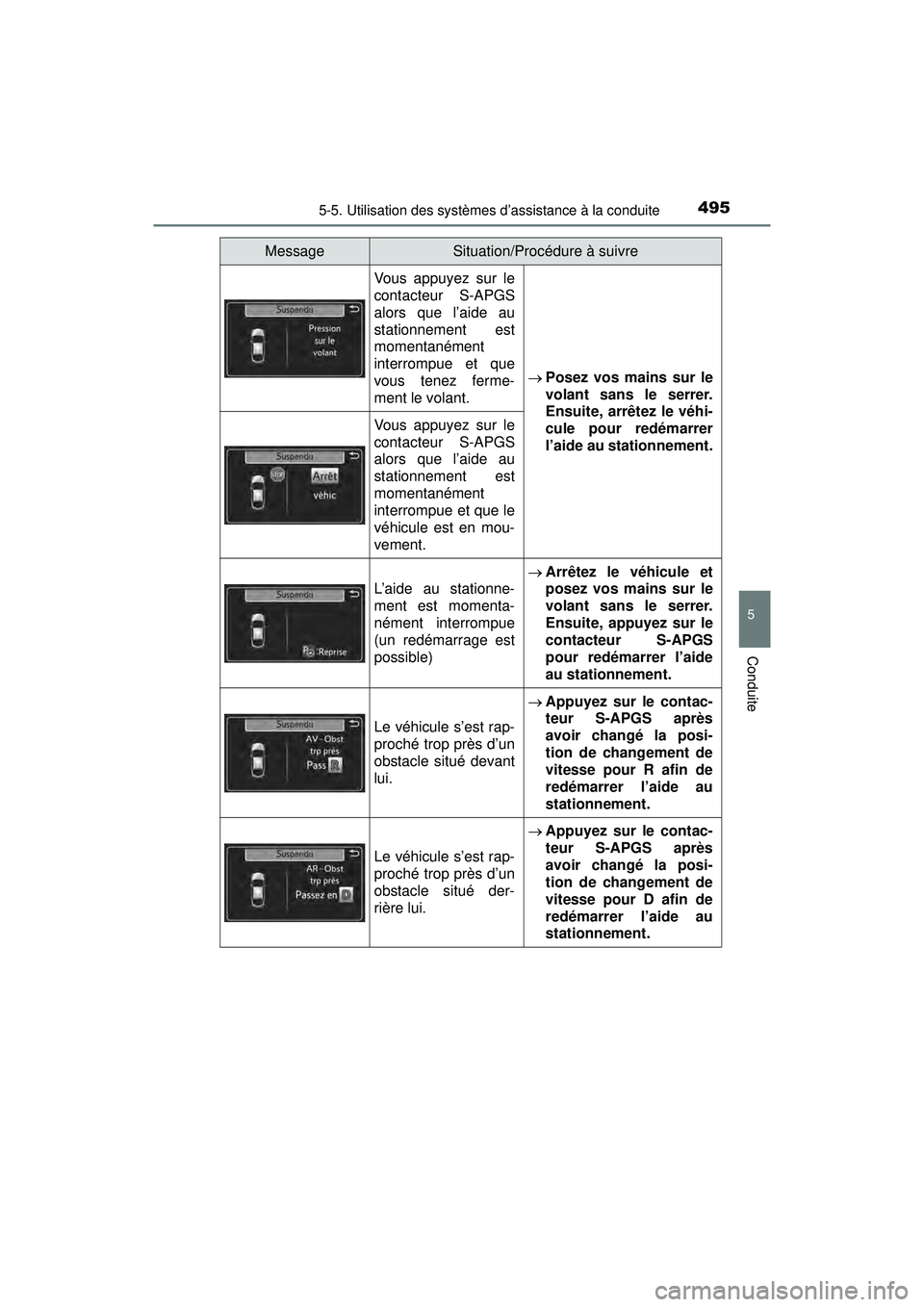

Page 497 of 820

PRIUS PRIME_OM_OM47C17D_(D)
4955-5. Utilisation des systèmes d’assistance à la conduite
5
Conduite
Vous appuyez sur le
contacteur S-APGS
alors que l’aide au
stationnement est
momentanément
interrompue et que
vous tenez ferme-
ment le volant.
Posez vos mains sur le
volant sans le serrer.
Ensuite, arrêtez le véhi-
cule pour redémarrer
l’aide au stationnement.
Vous appuyez sur le
contacteur S-APGS
alors que l’aide au
stationnement est
momentanément
interrompue et que le
véhicule est en mou-
vement.
L’aide au stationne-
ment est momenta-
nément interrompue
(un redémarrage est
possible)
Arrêtez le véhicule et
posez vos mains sur le
volant sans le serrer.
Ensuite, appuyez sur le
contacteur S-APGS
pour redémarrer l’aide
au stationnement.
Le véhicule s’est rap-
proché trop près d’un
obstacle situé devant
lui.
Appuyez sur le contac-
teur S-APGS après
avoir changé la posi-
tion de changement de
vitesse pour R afin de
redémarrer l’aide au
stationnement.
Le véhicule s’est rap-
proché trop près d’un
obstacle situé der-
rière lui.
Appuyez sur le contac-
teur S-APGS après
avoir changé la posi-
tion de changement de
vitesse pour D afin de
redémarrer l’aide au
stationnement.
MessageSituation/Procédure à suivre
Page 498 of 820

496
PRIUS PRIME_OM_OM47C17D_(D)

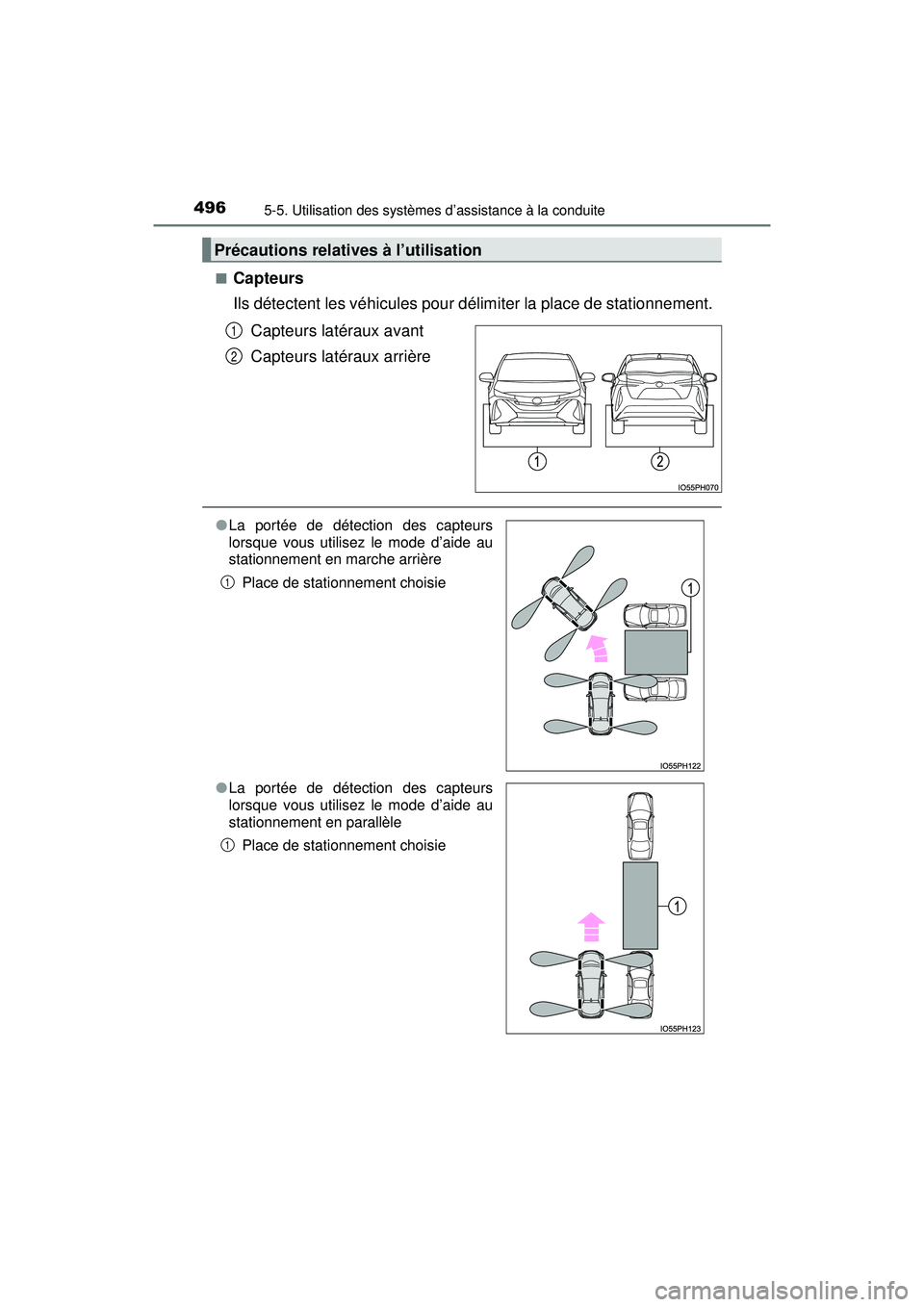

5-5. Utilisation des systèmes d’assistance à la conduite
■Capteurs
Ils détectent les véhicules pour délimiter la place de stationnement. Capteurs latéraux avant
Capteurs latéraux arrière
Précautions relatives à l’utilisation
1
2
●La portée de détection des capteurs
lorsque vous utilisez le mode d’aide au
stationnement en marche arrière
Place de stationnement choisie
● La portée de détection des capteurs
lorsque vous utilisez le mode d’aide au
stationnement en parallèle
Place de stationnement choisie
1
1
Page 499 of 820

PRIUS PRIME_OM_OM47C17D_(D)
4975-5. Utilisation des systèmes d’assistance à la conduite
5
Conduite

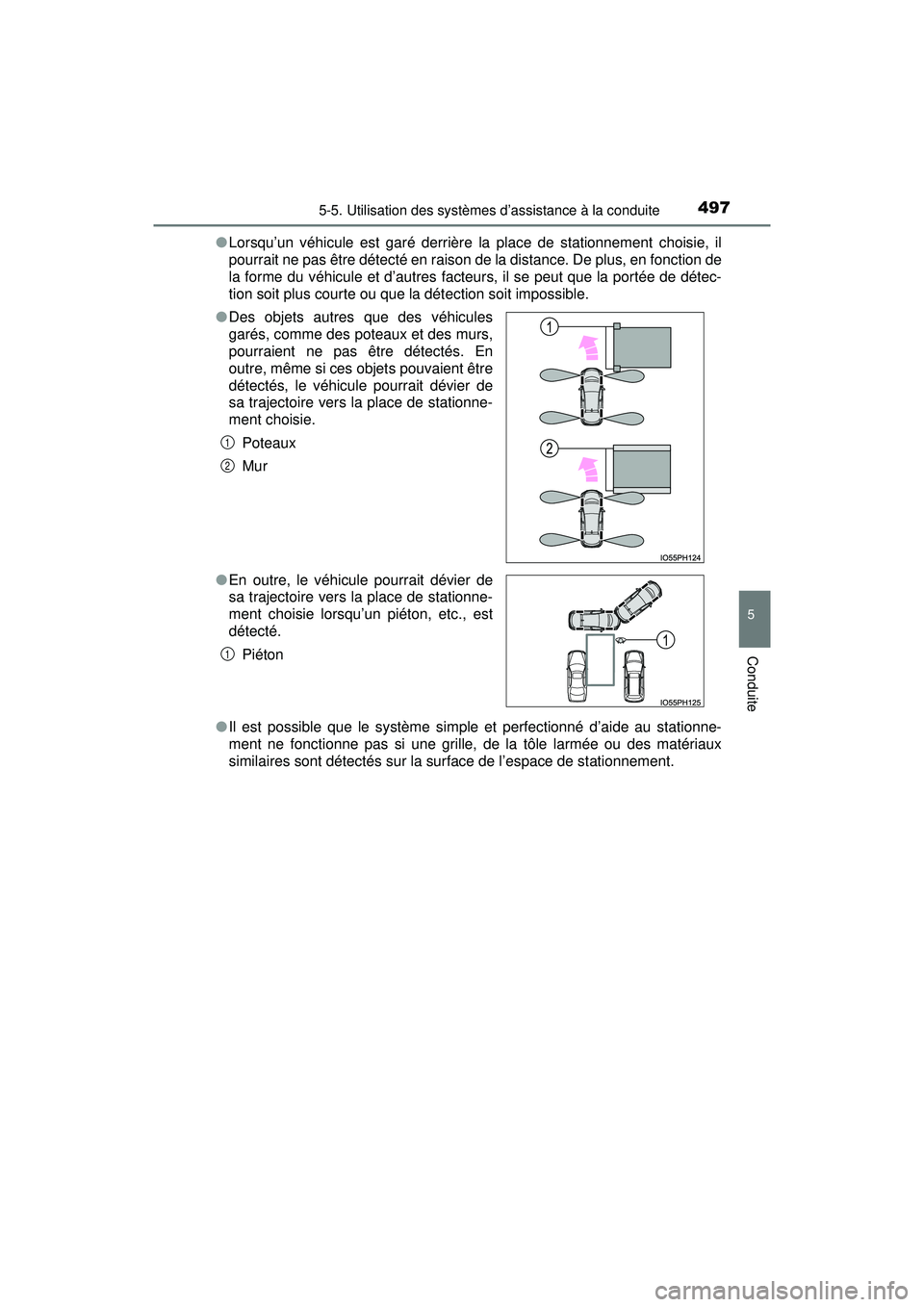

●Lorsqu’un véhicule est garé derrière la place de stationnement choisie, il
pourrait ne pas être détecté en raison de la distance. De plus, en fonction de
la forme du véhicule et d’autres facteurs, il se peut que la portée de détec-
tion soit plus courte ou que la détection soit impossible.
● Il est possible que le système simple et perfectionné d’aide au stationne-
ment ne fonctionne pas si une grille, de la tôle larmée ou des matériaux
similaires sont détectés sur la surface de l’espace de stationnement.
●
Des objets autres que des véhicules
garés, comme des poteaux et des murs,
pourraient ne pas être détectés. En
outre, même si ces objets pouvaient être
détectés, le véhicule pourrait dévier de
sa trajectoire vers la place de stationne-
ment choisie.
Poteaux
Mur
● En outre, le véhicule pourrait dévier de
sa trajectoire vers la place de stationne-
ment choisie lorsqu’un piéton, etc., est
détecté.
Piéton
1
2
1
Page 500 of 820

498
PRIUS PRIME_OM_OM47C17D_(D)
5-5. Utilisation des systèmes d’assistance à la conduite

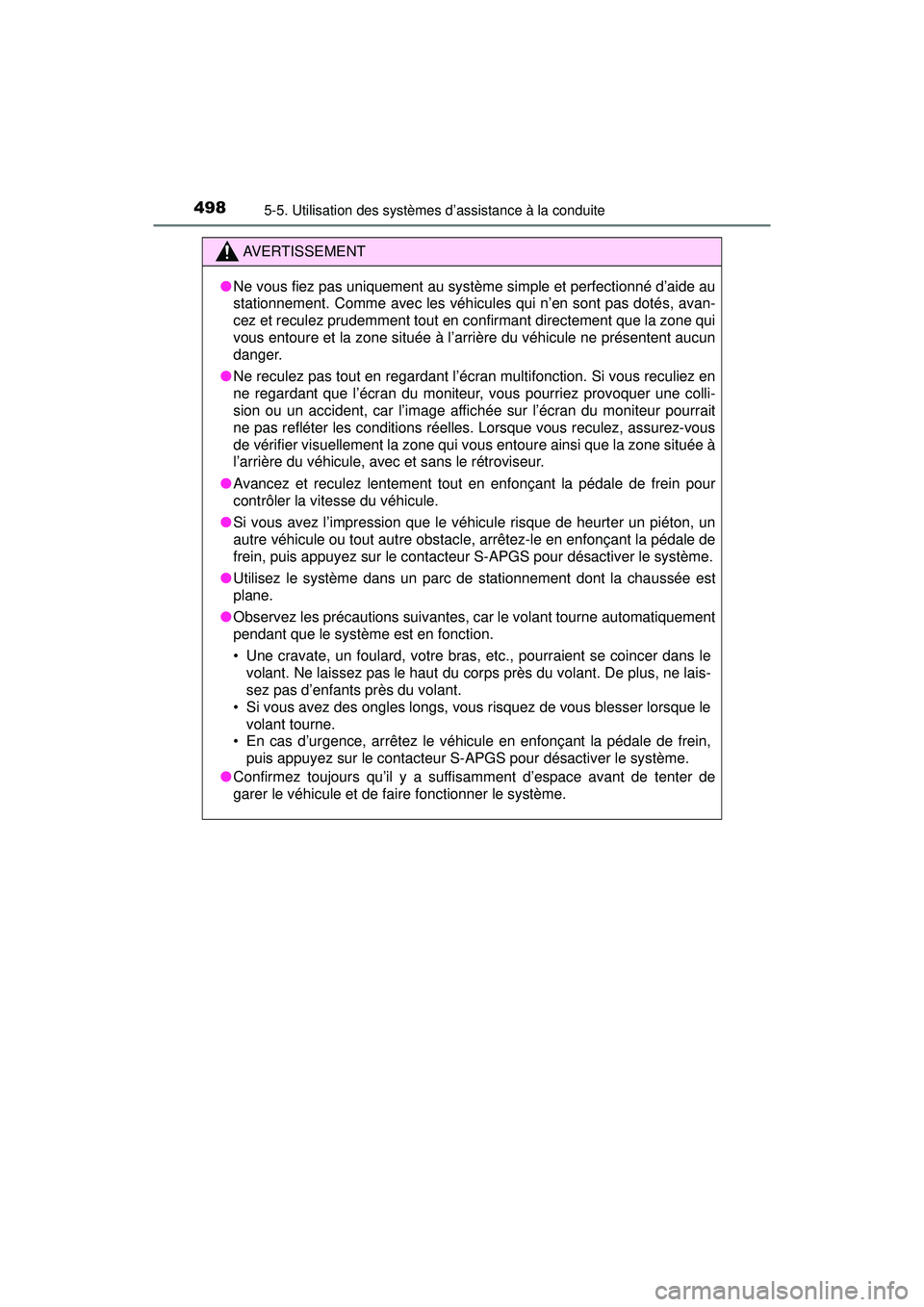

AVERTISSEMENT
●Ne vous fiez pas uniquement au système simple et perfectionné d’aide au
stationnement. Comme avec les véhicules qui n’en sont pas dotés, avan-
cez et reculez prudemment tout en confirmant directement que la zone qui
vous entoure et la zone située à l’arrière du véhicule ne présentent aucun
danger.
● Ne reculez pas tout en regardant l’écran multifonction. Si vous reculiez en
ne regardant que l’écran du moniteur, vous pourriez provoquer une colli-
sion ou un accident, car l’image affichée sur l’écran du moniteur pourrait
ne pas refléter les conditions réelles. Lorsque vous reculez, assurez-vous
de vérifier visuellement la zone qui vous entoure ainsi que la zone située à
l’arrière du véhicule, avec et sans le rétroviseur.
● Avancez et reculez lentement tout en enfonçant la pédale de frein pour
contrôler la vitesse du véhicule.
● Si vous avez l’impression que le véhicule risque de heurter un piéton, un
autre véhicule ou tout autre obstacle, arrêtez-le en enfonçant la pédale de
frein, puis appuyez sur le contacteur S-APGS pour désactiver le système.
● Utilisez le système dans un parc de stationnement dont la chaussée est
plane.
● Observez les précautions suivantes, car le volant tourne automatiquement
pendant que le système est en fonction.
• Une cravate, un foulard, votre bras, etc., pourraient se coincer dans le
volant. Ne laissez pas le haut du corps près du volant. De plus, ne lais-
sez pas d’enfants près du volant.
• Si vous avez des ongles longs, vous risquez de vous blesser lorsque le volant tourne.
• En cas d’urgence, arrêtez le véhicule en enfonçant la pédale de frein,
puis appuyez sur le contacteur S-APGS pour désactiver le système.
● Confirmez toujours qu’il y a suffisamment d’espace avant de tenter de
garer le véhicule et de faire fonctionner le système.
