TOYOTA PROACE 2016 Manuel du propriétaire (in French)

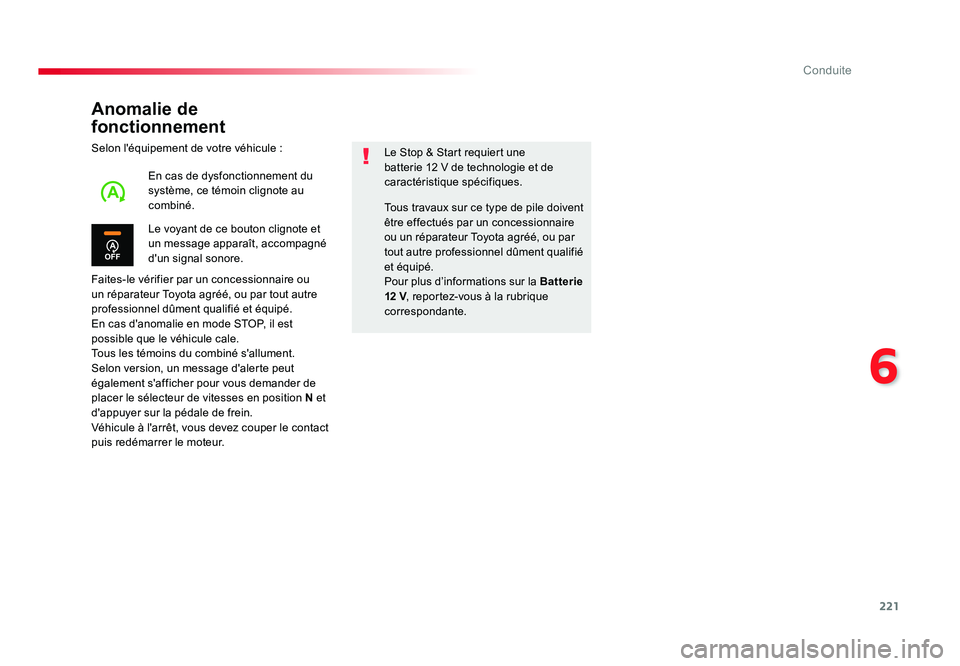

221
6
Conduite
Anomalie de
fonctionnement
Selon l'équipement de votre véhicule :
Faites-le vérifier par un concessionnaire ou
un réparateur Toyota agréé, ou par tout autre
professionnel dûment qualifié et équipé.
En cas d'anomalie en mode STOP, il est
possible que le véhicule cale.
Tous les témoins du combiné s'allument.
Selon version, un message d'alerte peut
également s'afficher pour vous demander de
placer le sélecteur de vitesses en position N et
d'appuyer sur la pédale de frein.
Véhicule à l'arrêt, vous devez couper le contact
puis redémarrer le moteur. Le Stop & Start requiert une
bat ter ie 12
V de technologie et de
caractéristique spécifiques.
Le voyant de ce bouton clignote et
un message apparaît, accompagné
d'un signal sonore. En cas de dysfonctionnement du
système, ce témoin clignote au
combiné. Tous travaux sur ce type de pile doivent
être effectués par un concessionnaire
ou un réparateur Toyota agréé, ou par
tout autre professionnel dûment qualifié
et équipé.
Pour plus d’informations sur la Batterie
12 V, reportez-vous à la rubrique
correspondante.
Proace_fr_Chap06_conduite_ed01-2016.indd 22115/07/2016 16:24

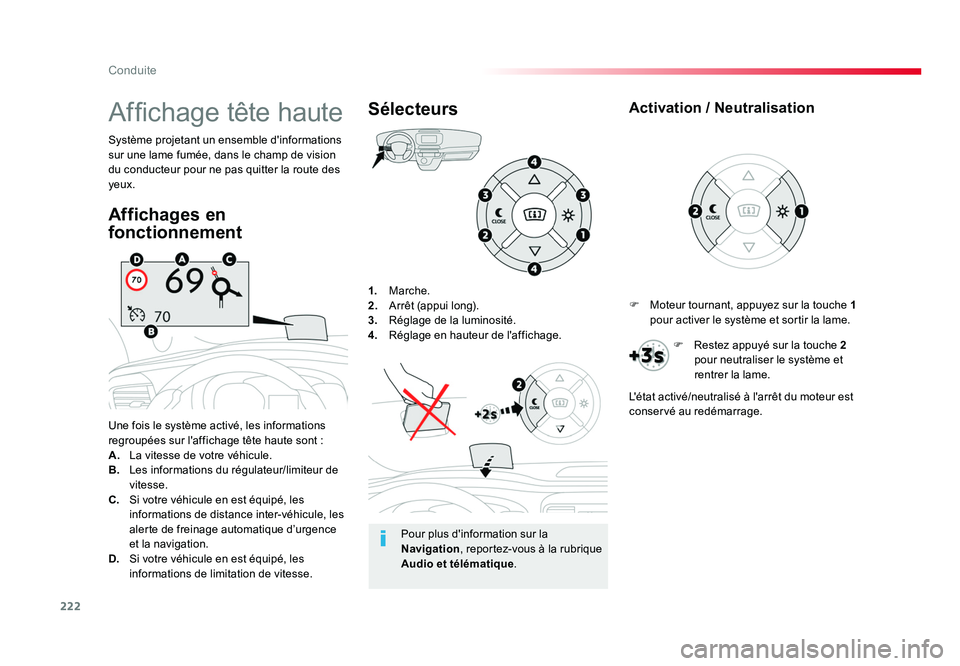

222
Conduite
1. Marche.
2. Arrêt (appui long).
3. Réglage de la luminosité.
4. Réglage en hauteur de l'affichage.
Une fois le système activé, les informations
regroupées sur l'affichage tête haute sont :
A. La vitesse de votre véhicule.
B. Les informations du régulateur/limiteur de
vitesse.
C. Si votre véhicule en est équipé, les
informations de distance inter-véhicule, les
alerte de freinage automatique d’urgence
et la navigation.
D. Si votre véhicule en est équipé, les
informations de limitation de vitesse.
Système projetant un ensemble d'informations
sur une lame fumée, dans le champ de vision
du conducteur pour ne pas quitter la route des
yeux.
Sélecteurs
Affichages en
fonctionnementAffichage tête haute
Pour plus d'information sur la
Navigation , reportez-vous à la rubrique
Audio et télématique . F Moteur tournant, appuyez sur la touche 1
pour activer le système et sortir la lame.
Activation / Neutralisation
F Restez appuyé sur la touche 2 pour neutraliser le système et
rentrer la lame.
L'état activé/neutralisé à l'arrêt du moteur est
conservé au redémarrage.
Proace_fr_Chap06_conduite_ed01-2016.indd 22215/07/2016 16:24

223
6
Conduite

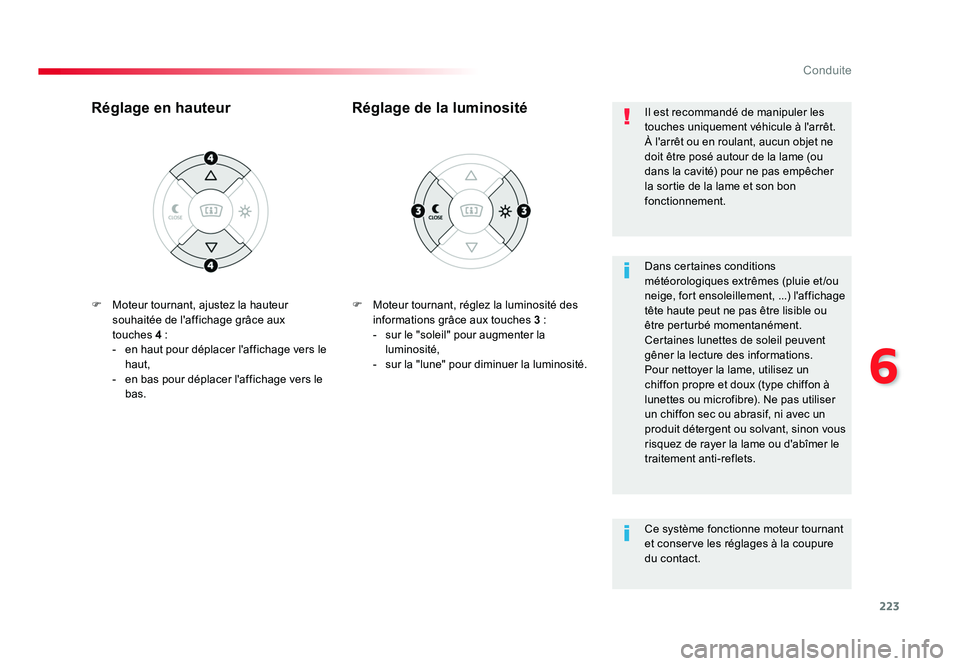

F Moteur tournant, réglez la luminosité des informations grâce aux touches 3 :
- sur le "soleil" pour augmenter la luminosité,
- sur la "lune" pour diminuer la luminosité.
Réglage de la luminosité
Réglage en hauteur
Dans certaines conditions
météorologiques extrêmes (pluie et/ou
neige, fort ensoleillement, ...) l'affichage
tête haute peut ne pas être lisible ou
être perturbé momentanément.
Certaines lunettes de soleil peuvent
gêner la lecture des informations.
Pour nettoyer la lame, utilisez un
chiffon propre et doux (type chiffon à
lunettes ou microfibre). Ne pas utiliser
un chiffon sec ou abrasif, ni avec un
produit détergent ou solvant, sinon vous
risquez de rayer la lame ou d'abîmer le
traitement anti-reflets. Il est recommandé de manipuler les
touches uniquement véhicule à l'arrêt.
À l'arrêt ou en roulant, aucun objet ne
doit être posé autour de la lame (ou
dans la cavité) pour ne pas empêcher
la sortie de la lame et son bon
fonctionnement.
Ce système fonctionne moteur tournant
et conserve les réglages à la coupure
du contact.
F
Moteur tournant, ajustez la hauteur
souhaitée de l'affichage grâce aux
touches 4 :
- en haut pour déplacer l'affichage vers le haut,
- en bas pour déplacer l'affichage vers le bas.
Proace_fr_Chap06_conduite_ed01-2016.indd 22315/07/2016 16:24

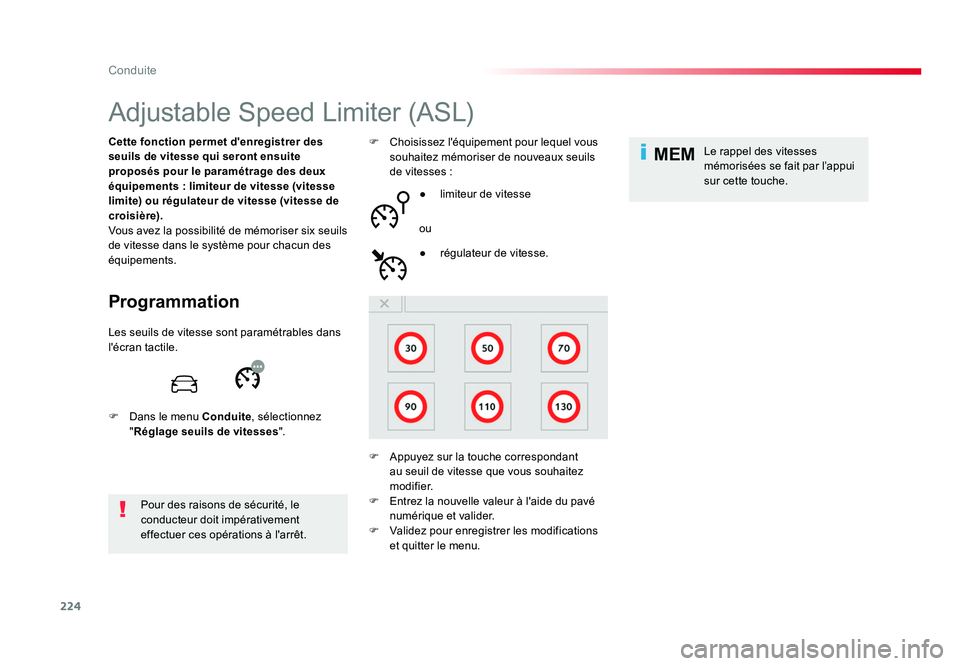

224
MEM
Conduite
Adjustable Speed Limiter (ASL)
Programmation
Cette fonction permet d'enregistrer des
seuils de vitesse qui seront ensuite
proposés pour le paramétrage des deux
équipements : limiteur de vitesse (vitesse
limite) ou régulateur de vitesse (vitesse de
croisière).
Vous avez la possibilité de mémoriser six seuils
de vitesse dans le système pour chacun des
équipements.Pour des raisons de sécurité, le
conducteur doit impérativement
effectuer ces opérations à l'arrêt. F
Choisissez l'équipement pour lequel vous
souhaitez mémoriser de nouveaux seuils
de vitesses :
● limiteur de vitesse
ou
F Appuyez sur la touche correspondant au seuil de vitesse que vous souhaitez
modifier. ● régulateur de vitesse.
Le rappel des vitesses
mémorisées se fait par l’appui
sur cette touche.
Les seuils de vitesse sont paramétrables dans
l'écran tactile.
F Dans le menu Conduite , sélectionnez
" Réglage seuils de vitesses ".
F Entrez la nouvelle valeur à l'aide du pavé numérique et valider.
F Validez pour enregistrer les modifications et quitter le menu.
Proace_fr_Chap06_conduite_ed01-2016.indd 22415/07/2016 16:24

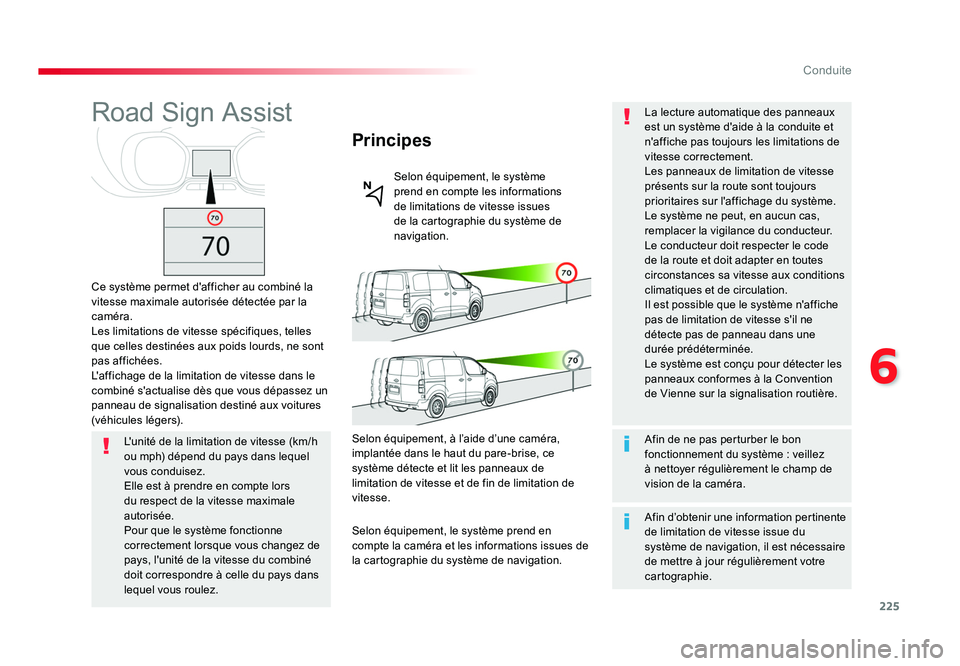

225
6
Conduite
Road Sign Assist
Ce système permet d'afficher au combiné la
vitesse maximale autorisée détectée par la
caméra.
Les limitations de vitesse spécifiques, telles
que celles destinées aux poids lourds, ne sont
pas affichées.
L'affichage de la limitation de vitesse dans le
combiné s'actualise dès que vous dépassez un
panneau de signalisation destiné aux voitures
(véhicules légers).
Principes
Selon équipement, le système
prend en compte les informations
de limitations de vitesse issues
de la cartographie du système de
navigation.
L'unité de la limitation de vitesse (km/h
ou mph) dépend du pays dans lequel
vous conduisez.
Elle est à prendre en compte lors
du respect de la vitesse maximale
autorisée.
Pour que le système fonctionne
correctement lorsque vous changez de
pays, l'unité de la vitesse du combiné
doit correspondre à celle du pays dans
lequel vous roulez. Selon équipement, à l’aide d’une caméra,
implantée dans le haut du pare-brise, ce
système détecte et lit les panneaux de
limitation de vitesse et de fin de limitation de
vitesse.
Selon équipement, le système prend en
compte la caméra et les informations issues de
la cartographie du système de navigation.
Afin de ne pas perturber le bon
fonctionnement du système : veillez
à nettoyer régulièrement le champ de
vision de la caméra. La lecture automatique des panneaux
est un système d'aide à la conduite et
n'affiche pas toujours les limitations de
vitesse correctement.
Les panneaux de limitation de vitesse
présents sur la route sont toujours
prioritaires sur l'affichage du système.
Le système ne peut, en aucun cas,
remplacer la vigilance du conducteur.
Le conducteur doit respecter le code
de la route et doit adapter en toutes
circonstances sa vitesse aux conditions
climatiques et de circulation.
Il est possible que le système n'affiche
pas de limitation de vitesse s'il ne
détecte pas de panneau dans une
durée prédéterminée.
Le système est conçu pour détecter les
panneaux conformes à la Convention
de Vienne sur la signalisation routière.
Afin d’obtenir une information pertinente
de limitation de vitesse issue du
système de navigation, il est nécessaire
de mettre à jour régulièrement votre
cartographie.
Proace_fr_Chap06_conduite_ed01-2016.indd 22515/07/2016 16:24

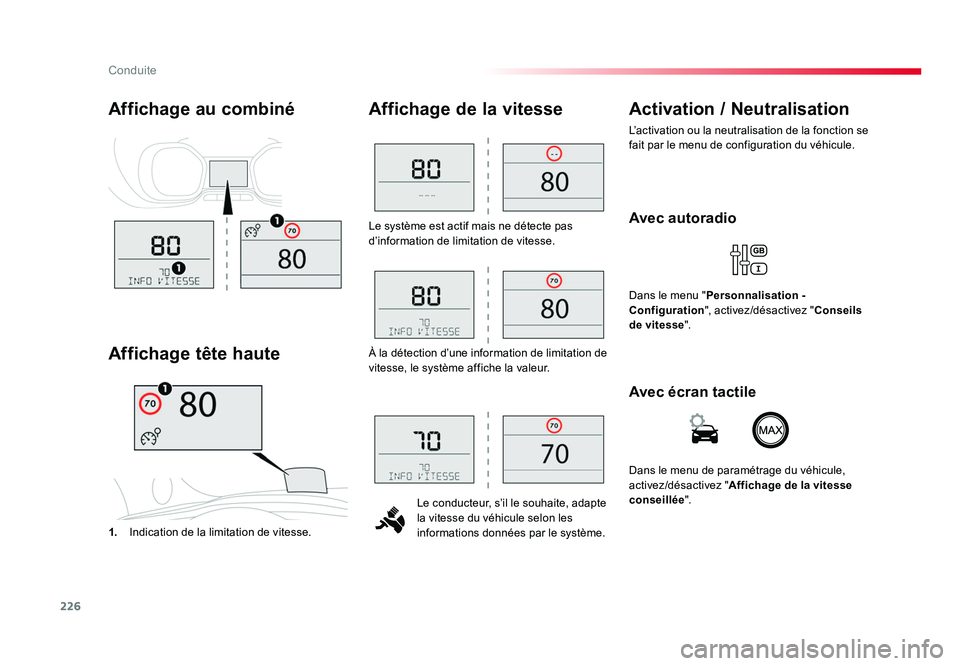

226
Conduite
Le système est actif mais ne détecte pas
d’information de limitation de vitesse.Le conducteur, s’il le souhaite, adapte
la vitesse du véhicule selon les
informations données par le système.
Affichage de la vitesse
1. Indication de la limitation de vitesse.
Affichage tête haute Activation / Neutralisation
L’activation ou la neutralisation de la fonction se
fait par le menu de configuration du véhicule.
Affichage au combiné
À la détection d’une information de limitation de
vitesse, le système affiche la valeur.
Avec autoradio
Dans le menu "
Personnalisation -
Configuration ", activez/désactivez " Conseils
de vitesse ".
Avec écran tactile
Dans le menu de paramétrage du véhicule,
activez/désactivez " Affichage de la vitesse
conseillée ".
Proace_fr_Chap06_conduite_ed01-2016.indd 22615/07/2016 16:24

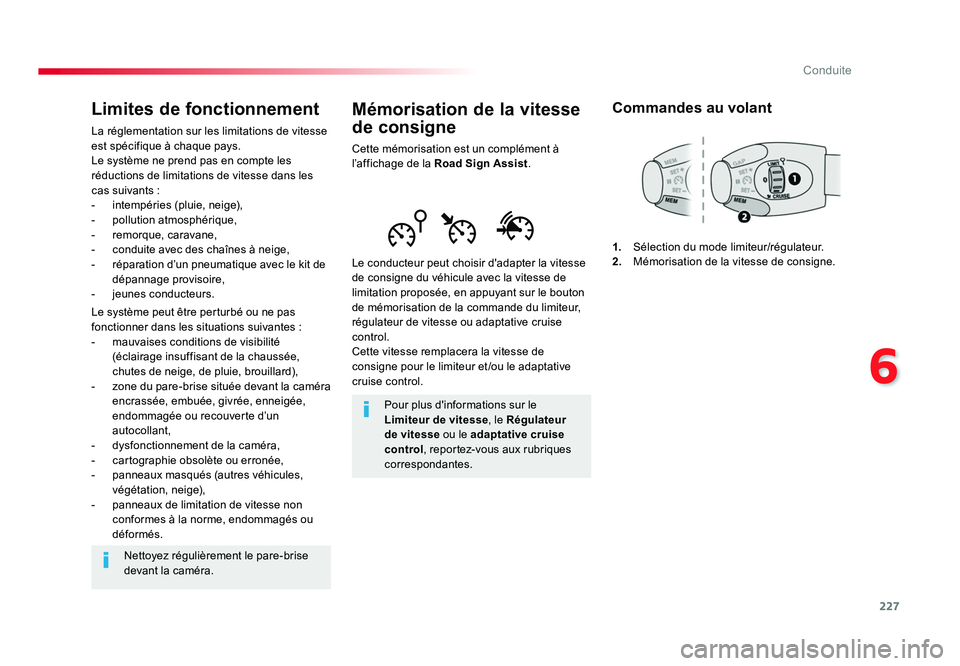

227
6
Conduite
Mémorisation de la vitesse
de consigne
Cette mémorisation est un complément à
l’affichage de la Road Sign Assist .
Le conducteur peut choisir d'adapter la vitesse
de consigne du véhicule avec la vitesse de
limitation proposée, en appuyant sur le bouton
de mémorisation de la commande du limiteur,
régulateur de vitesse ou adaptative cruise
control.
Cette vitesse remplacera la vitesse de
consigne pour le limiteur et /ou le adaptative
cruise control. Pour plus d'informations sur le
Limiteur de vitesse , le Régulateur
de vitesse ou le adaptative cruise
control , reportez-vous aux rubriques
correspondantes.
Commandes au volant
1. Sélection du mode limiteur/régulateur.
2. Mémorisation de la vitesse de consigne.
Limites de fonctionnement
La réglementation sur les limitations de vitesse
est spécifique à chaque pays.
Le système ne prend pas en compte les
réductions de limitations de vitesse dans les
cas suivants :
- intempéries (pluie, neige),
- pollution atmosphérique,
- remorque, caravane,
- conduite avec des chaînes à neige,
- réparation d’un pneumatique avec le kit de dépannage provisoire,
- jeunes conducteurs.
Le système peut être perturbé ou ne pas
fonctionner dans les situations suivantes :
- mauvaises conditions de visibilité (éclairage insuffisant de la chaussée,
chutes de neige, de pluie, brouillard),
- zone du pare-brise située devant la caméra encrassée, embuée, givrée, enneigée,
endommagée ou recouverte d’un
autocollant,
- dysfonctionnement de la caméra,
- cartographie obsolète ou erronée,
- panneaux masqués (autres véhicules, végétation, neige),
- panneaux de limitation de vitesse non conformes à la norme, endommagés ou
déformés.
Nettoyez régulièrement le pare-brise
devant la caméra.
Proace_fr_Chap06_conduite_ed01-2016.indd 22715/07/2016 16:24

228
MEMMEM
Conduite

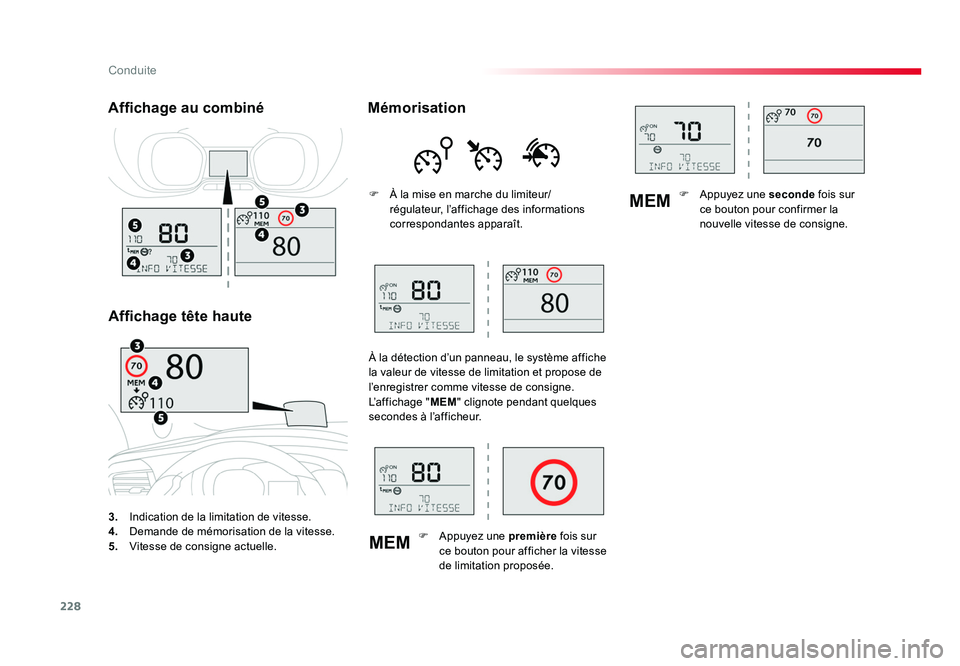

3.
Indication de la limitation de vitesse.
4. Demande de mémorisation de la vitesse.
5. Vitesse de consigne actuelle.
Affichage au combiné
Affichage tête haute Mémorisation
F À la mise en marche du limiteur/
régulateur, l’affichage des informations
correspondantes apparaît.
À la détection d’un panneau, le système affiche
la valeur de vitesse de limitation et propose de
l’enregistrer comme vitesse de consigne.
L’affichage " MEM" clignote pendant quelques
secondes à l’afficheur.
F Appuyez une première fois sur
ce bouton pour afficher la vitesse
de limitation proposée. F Appuyez une
seconde fois sur
ce bouton pour confirmer la
nouvelle vitesse de consigne.
Proace_fr_Chap06_conduite_ed01-2016.indd 22815/07/2016 16:24

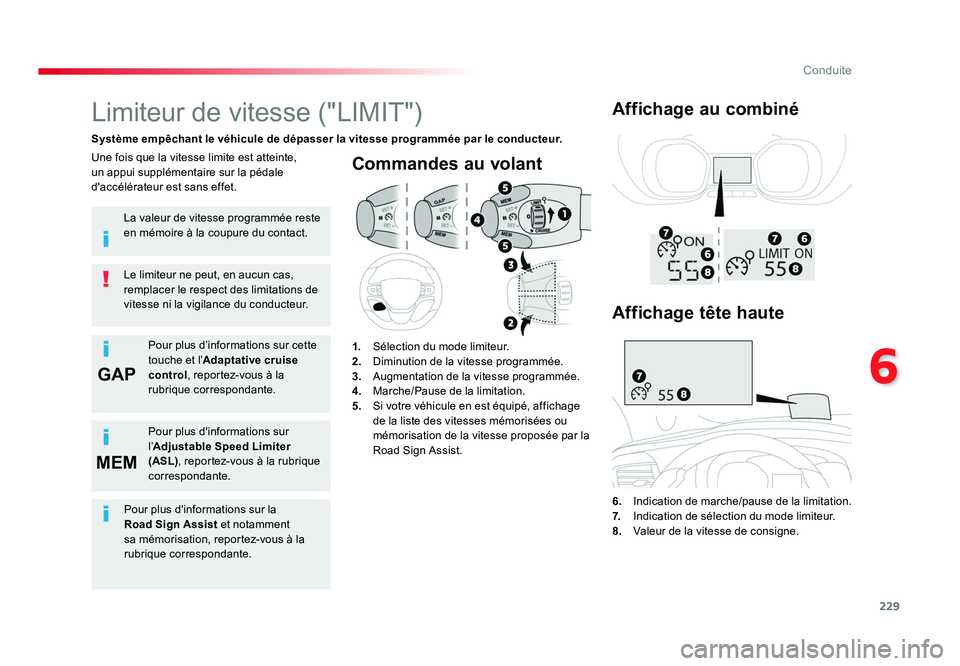

229
6GAP
MEM
Conduite
Commandes au volant
6. Indication de marche/pause de la limitation.
7. Indication de sélection du mode limiteur.
8. Valeur de la vitesse de consigne.
Limiteur de vitesse ("LIMIT")
Système empêchant le véhicule de dépasser la vitesse programmée par le conducteur.
Le limiteur ne peut, en aucun cas,
remplacer le respect des limitations de
vitesse ni la vigilance du conducteur.
Une fois que la vitesse limite est atteinte,
un appui supplémentaire sur la pédale
d'accélérateur est sans effet.
1. Sélection du mode limiteur.
2. Diminution de la vitesse programmée.
3. Augmentation de la vitesse programmée.
4. Marche/Pause de la limitation.
5. Si votre véhicule en est équipé, affichage
de la liste des vitesses mémorisées ou
mémorisation de la vitesse proposée par la
Road Sign Assist.
Affichage au combiné
La valeur de vitesse programmée reste
en mémoire à la coupure du contact.
Pour plus d’informations sur cette
touche et l’ Adaptative cruise
control , reportez-vous à la
rubrique correspondante.
Pour plus d'informations sur
l’ Adjustable Speed Limiter
(ASL) , reportez-vous à la rubrique
correspondante.
Affichage tête haute
Pour plus d'informations sur la
Road Sign Assist et notamment
sa mémorisation, reportez-vous à la
rubrique correspondante.
Proace_fr_Chap06_conduite_ed01-2016.indd 22915/07/2016 16:24

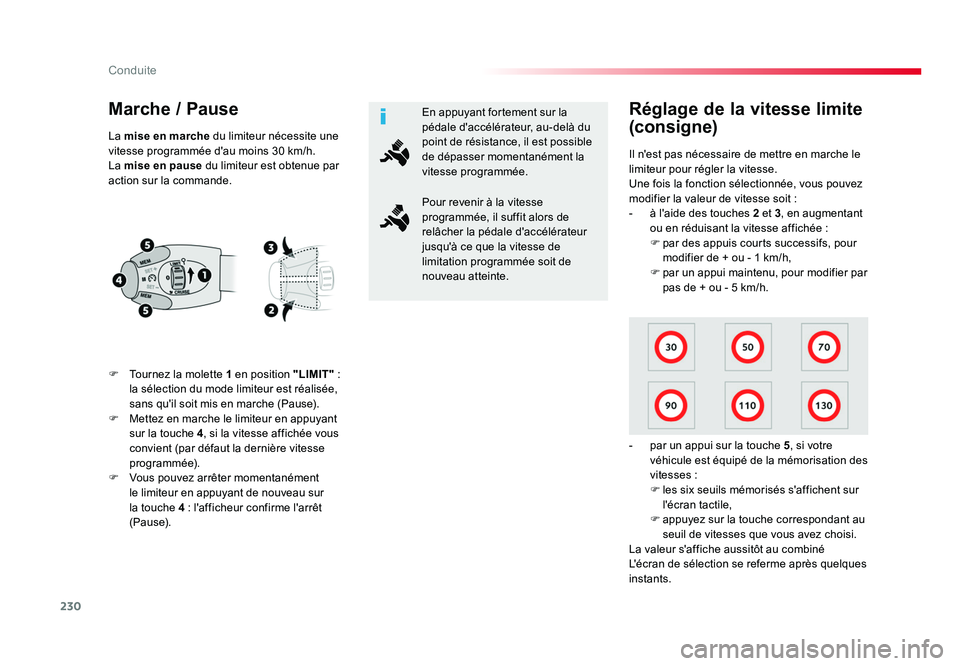

230
Conduite
Marche / Pause
F Tournez la molette 1 en position "LIMIT" :
la sélection du mode limiteur est réalisée,
sans qu'il soit mis en marche (Pause).
F Mettez en marche le limiteur en appuyant sur la touche 4 , si la vitesse affichée vous
convient (par défaut la dernière vitesse
programmée).
F Vous pouvez arrêter momentanément
le limiteur en appuyant de nouveau sur
la touche 4 : l'afficheur confirme l'arrêt
(Pause). Il n'est pas nécessaire de mettre en marche le
limiteur pour régler la vitesse.
Une fois la fonction sélectionnée, vous pouvez
modifier la valeur de vitesse soit :
- à l'aide des touches
2 et 3, en augmentant
ou en réduisant la vitesse affichée :
F par des appuis courts successifs, pour modifier de + ou - 1 km/h,
F par un appui maintenu, pour modifier par pas de + ou - 5 km/h.
- par un appui sur la touche 5 , si votre
véhicule est équipé de la mémorisation des
vitesses :
F les six seuils mémorisés s'affichent sur l'écran tactile,
F appuyez sur la touche correspondant au seuil de vitesses que vous avez choisi.
La valeur s'affiche aussitôt au combiné
L'écran de sélection se referme après quelques
instants.
Réglage de la vitesse limite
(consigne)
La mise en marche du limiteur nécessite une
vitesse programmée d'au moins 30 km/h.
La mise en pause du limiteur est obtenue par
action sur la commande. En appuyant fortement sur la
pédale d'accélérateur, au-delà du
point de résistance, il est possible
de dépasser momentanément la
vitesse programmée.
Pour revenir à la vitesse
programmée, il suffit alors de
relâcher la pédale d'accélérateur
jusqu'à ce que la vitesse de
limitation programmée soit de
nouveau atteinte.
Proace_fr_Chap06_conduite_ed01-2016.indd 23015/07/2016 16:24
