Przyrządy pokładowe
Jumpy _pl_Chap01_instruments-de-bord_ed01-2016
KontrolkaStanPrzyczyna Działania / Uwagi
+ System
autodiagnostyki
silnika
na stałe, powiązana
z kontrolkÄ… STOP.
Poważna usterka silnika.
Należy bezwzględnie zatrzymać się z zachowaniem
bezpieczeństwa.
Zatrzymać pojazd i skontaktować się z autoryzowanym
dealerem lub punktem napraw Toyoty bądź innym
odpowiednio wykwalifikowanym i wyposażonym fachowcem.
Świece żarowe –
dieselna stałe.
Stycznik znajduje się w 2. położeniu
( Z a p Å‚ o n).
Lub
Przycisk "START/STOP " został
wciśnięty.Przed rozruchem zaczekać na zgaśnięcie kontrolki.
Po zgaśnięciu rozruch jest natychmiastowy pod warunkiem:
- wciśnięcia pedału sprzęgła w przypadku samochodów
z manualną skrzynią biegów,
- przytrzymania naciśniętego pedału hamulca
w przypadku samochodów z automatyczną lub
sterowaną skrzynią biegów.
Czas świecenia kontrolki zależy od warunków klimatycznych
(do około 30 sekund w skrajnych warunkach klimatycznych).
Jeżeli silnik nie uruchamia się, włączyć ponownie stacyjkę
i znów zaczekać na zgaśnięcie kontrolki, a potem uruchomić
silnik.
System
autodiagnostyki
silnika na stałe.
Usterka układu czystości spalin.Kontrolka powinna zgasnąć po uruchomieniu silnika.
Jeśli problem utrzymuje się, skontaktować się z autor yzowanym
dealerem lub punktem napraw Toyoty bądź innym odpowiednio
wykwalifikowanym i wyposażonym fachowcem.
miga.Usterka systemu kontroli silnika. Ryzyko zniszczenia katalizatora.
Natychmiast musi go sprawdzić autoryzowany dealer
lub punkt napraw Toyoty bądź inny odpowiednio
wykwalifikowany i wyposażony fachowiec.
+ na stałe, powiązana
z kontrolkÄ… SERVICE. Mniejsza usterka silnika.
Natychmiast musi go sprawdzić autoryzowany dealer
lub punkt napraw Toyoty bądź inny odpowiednio
wykwalifikowany i wyposażony fachowiec.
Proace_PL.indb 2101/08/2016 10:31

22
Przyrządy pokładowe
Jumpy _pl_Chap01_instruments-de-bord_ed01-2016
KontrolkaStanPrzyczyna Działania / Uwagi

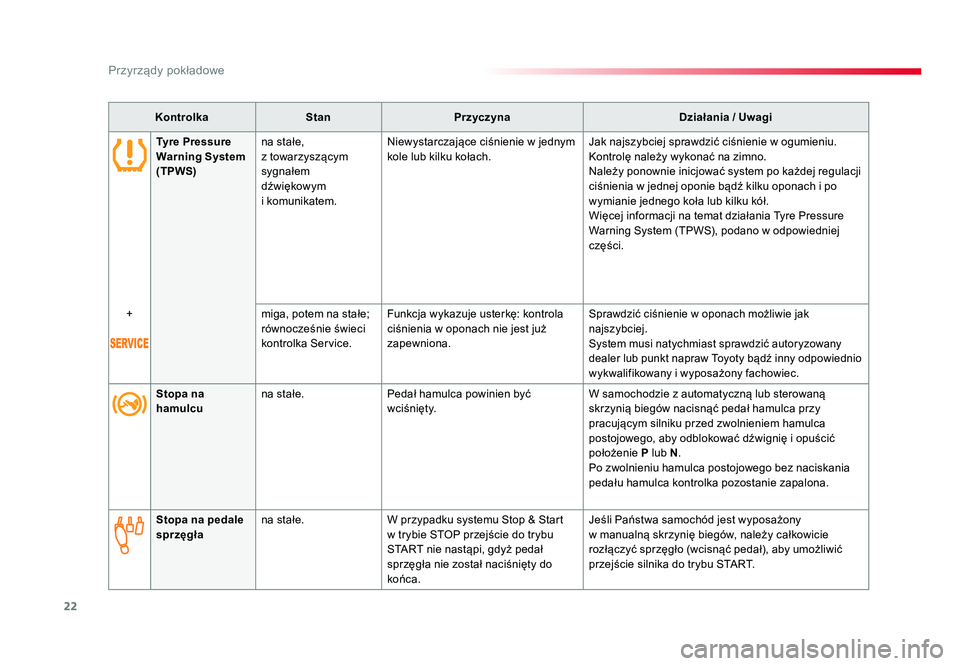

Tyre Pressure
Warning System
(TPWS) na stałe,
z towarzyszÄ…cym
sygnałem
dźwiękowym

i komunikatem. Niewystarczające ciśnienie w jednym
kole lub kilku kołach.
Jak najszybciej sprawdzić ciśnienie w ogumieniu.
Kontrolę należy wykonać na zimno.
Należy ponownie inicjować system po każdej regulacji
ciśnienia w jednej oponie bądź kilku oponach i po
wymianie jednego koła lub kilku kół.
Więcej informacji na temat działania Tyre Pressure
Warning System (TPWS), podano w odpowiedniej
części.
+ miga, potem na stałe;
równocześnie świeci
kontrolka Service.Funkcja wykazuje usterkÄ™: kontrola
ciśnienia w oponach nie jest już
zapewniona.
Sprawdzić ciśnienie w oponach możliwie jak
najszybciej.
System musi natychmiast sprawdzić autoryzowany
dealer lub punkt napraw Toyoty bądź inny odpowiednio
wykwalifikowany i wyposażony fachowiec.
Stopa na
hamulcu
na stałe.
Pedał hamulca powinien być
wciśnięty. W samochodzie z automatyczną lub sterowaną
skrzynią biegów nacisnąć pedał hamulca przy
pracujÄ…cym silniku przed zwolnieniem hamulca
postojowego, aby odblokować dźwignię i opuścić
położenie
P lub N.
Po zwolnieniu hamulca postojowego bez naciskania
pedału hamulca kontrolka pozostanie zapalona.
Stopa na pedale
sprzęgła na stałe.
W przypadku systemu Stop & Start
w trybie STOP przejście do trybu
START nie nastąpi, gdyż pedał
sprzęgła nie został naciśnięty do
końca. Jeśli Państwa samochód jest wyposażony
w manualną skrzynię biegów, należy całkowicie
rozłączyć sprzęgło (wcisnąć pedał), aby umożliwić
przejście silnika do trybu START.
Proace_PL.indb 2201/08/2016 10:31

23
1
Przyrządy pokładowe
Jumpy _pl_Chap01_instruments-de-bord_ed01-2016
System
zapobiegajÄ…cy
zablokowaniu
kół (ABS)na stałe.
Usterka systemu zapobiegajÄ…cego
zablokowaniu kół. Pojazd zachowuje hamowanie klasyczne.
Jechać ostrożnie ze zmniejszoną prędkością i
skontaktować się z autoryzowanym dealerem lub
punktem napraw Toyoty bądź innym odpowiednio
wykwalifikowanym i wyposażonym fachowcem.
Kontrolka
StanPrzyczyna Działania / Uwagi
For ward
collision warning
/ Autonomous
emergency
braking system
with Pedestrian
Detection miga.
Uruchomienie systemu. System hamuje krótkimi impulsami, aby zmniejszyć
prędkość zderzenia czołowego z poprzedzającym
pojazdem.
na stałe,
z towarzyszÄ…cym
komunikatem
i sygnałem dźwiękowym.System jest uszkodzony. Natychmiast musi go sprawdzić autoryzowany dealer
lub punkt napraw Toyoty bądź inny odpowiednio
wykwalifikowany i wyposażony fachowiec.
na stałe,
z towarzyszÄ…cym
komunikatem. System jest wyłączony (wyłączanie
przez menu).
Więcej informacji na temat For ward collision warning/
Autonomous emergency braking system with
Pedestrian Detection podano w odpowiedniej części.
Filtr czÄ…stek
stał ych ( diesel)
na stałe,
z towarzyszÄ…cym
sygnałem dźwiękowym
i komunikatem mówiącym
o ryzyku zapchania filtra
cząstek stałych.Sygnalizuje początek zapychania się
filtra cząstek stałych. Jak tylko warunki drogowe pozwolą, należy
zregenerować filtr, jadąc z prędkością powyżej

60 km/h aż do momentu zgaśnięcia kontrolki.
na stałe, z towarzyszącym
sygnałem dźwiękowym
i komunikatem mówiącym
o zbyt niskim poziomie
dodatku dla filtra czÄ…stek
stałych.Sygnalizuje minimalny poziom
dodatku w zbiorniku. Poziom w zbiorniku musi natychmiast uzupełnić
autoryzowany dealer lub punkt napraw Toyoty bądź
inny odpowiednio wykwalifikowany i wyposażony
fachowiec.
Proace_PL.indb 2301/08/2016 10:31

24
Przyrządy pokładowe
Jumpy _pl_Chap01_instruments-de-bord_ed01-2016
KontrolkaStanPrzyczyna Działania / Uwagi
Przednia
poduszka
powietrzna
pasażera na stałe, w zestawie
kontrolek pasów
bezpieczeństwa

i przedniej poduszki
powietrznej pasażera. Przełącznik na desce rozdzielczej po
stronie pasażera znajduje się

w położeniu "OFF" .
Przednia poduszka powietrzna
pasażera jest wyłączona.
Można zamontować fotelik dziecięcy
"tyłem do kierunku jazdy",
z wyjątkiem sytuacji nieprawidłowego
działania poduszek powietrznych
(świeci się kontrolka ostrzegawcza
poduszek powietrznych). Aby włączyć przednią poduszkę powietrzną pasażera,
należy ustawić przełącznik w położeniu
"ON". W tym
wypadku nie można montować fotelika dziecięcego
"tyłem do kierunku jazdy" na tym miejscu.

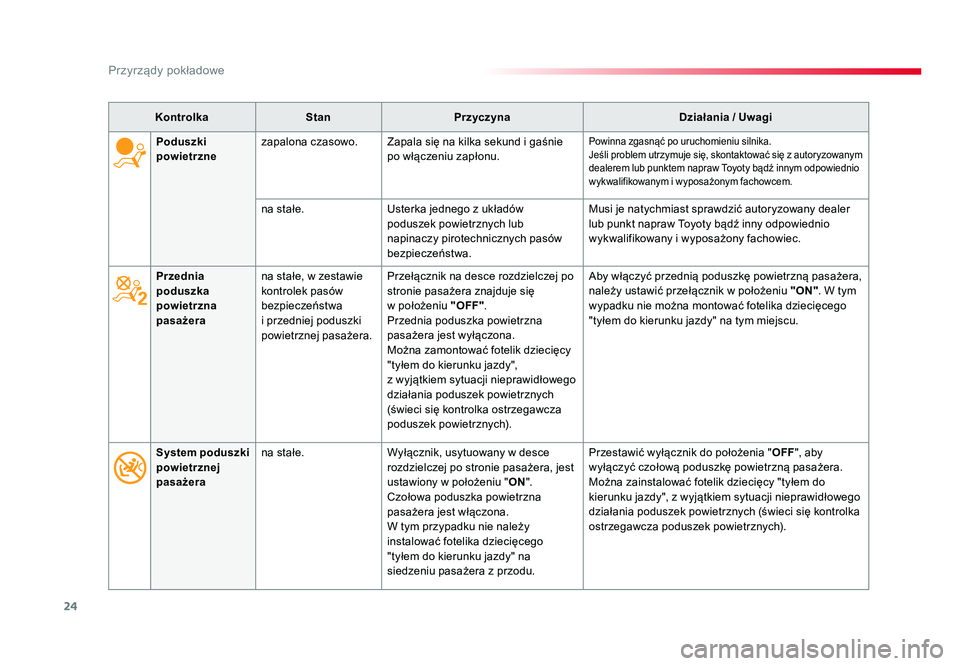

Poduszki
powietrzne
zapalona czasowo.
Zapala się na kilka sekund i gaśnie
po włączeniu zapłonu.
Powinna zgasnąć po uruchomieniu silnika.
Jeśli problem utr zymuje się, skontaktować się z autor yzowanym
dealerem lub punktem napraw Toyoty bądź innym odpowiednio
wykwalifikowanym i wyposażonym fachowcem.
na stałe.Usterka jednego z układów
poduszek powietrznych lub
napinaczy pirotechnicznych pasów
bezpieczeństwa. Musi je natychmiast sprawdzić autoryzowany dealer
lub punkt napraw Toyoty bądź inny odpowiednio
wykwalifikowany i wyposażony fachowiec.
System poduszki
powietrznej
pasażera na stałe.
Wyłącznik, usytuowany w desce
rozdzielczej po stronie pasażera, jest
ustawiony w położeniu "ON".
Czołowa poduszka powietrzna
pasażera jest włączona.
W tym przypadku nie należy
instalować fotelika dziecięcego
"tyłem do kierunku jazdy" na
siedzeniu pasażera z przodu. Przestawić wyłącznik do położenia "
OFF", aby
wyłączyć czołową poduszkę powietrzną pasażera.
Można zainstalować fotelik dziecięcy "tyłem do
kierunku jazdy", z wyjątkiem sytuacji nieprawidłowego
działania poduszek powietrznych (świeci się kontrolka
ostrzegawcza poduszek powietrznych).
Proace_PL.indb 2401/08/2016 10:31

25
1
Przyrządy pokładowe
Jumpy _pl_Chap01_instruments-de-bord_ed01-2016
KontrolkaStanPrzyczyna Działania / Uwagi

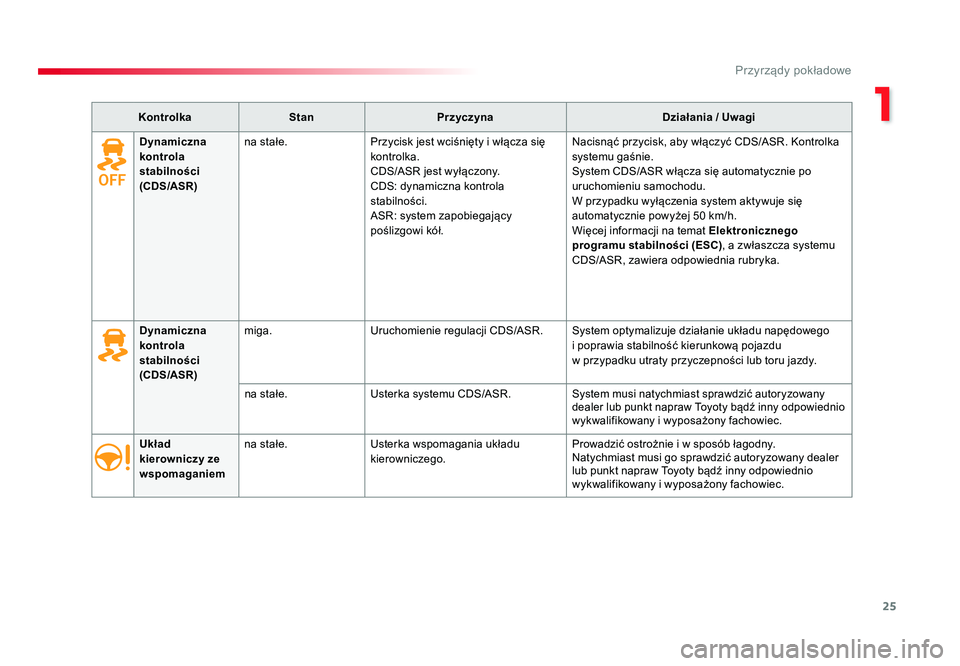

Układ
kierowniczy ze
wspomaganiem na stałe.
Usterka wspomagania układu
kierowniczego. Prowadzić ostrożnie i w sposób łagodny.
Natychmiast musi go sprawdzić autoryzowany dealer
lub punkt napraw Toyoty bądź inny odpowiednio
wykwalifikowany i wyposażony fachowiec.
Dynamiczna
kontrola
stabilności
(CDS/ASR)
miga.
Uruchomienie regulacji CDS/ASR. System optymalizuje działanie układu napędowego
i poprawia stabilność kierunkową pojazdu
w przypadku utraty przyczepności lub toru jazdy.
na stałe. Usterka systemu CDS/ASR.
System musi natychmiast sprawdzić autoryzowany
dealer lub punkt napraw Toyoty bądź inny odpowiednio
wykwalifikowany i wyposażony fachowiec.
Dynamiczna
kontrola
stabilności
(CDS/ASR)na stałe.
Przycisk jest wciśnięty i włącza się
kontrolka.
CDS/ASR jest wyłączony.
CDS: dynamiczna kontrola
stabilności.
ASR: system zapobiegajÄ…cy
poślizgowi kół. Nacisnąć przycisk, aby włączyć CDS/ASR. Kontrolka
systemu gaśnie.
System CDS/ASR włącza się automatycznie po
uruchomieniu samochodu.
W przypadku wyłączenia system aktywuje się
automatycznie powyżej 50 km/h.
Więcej informacji na temat Elektronicznego
programu stabilności
(ESC), a zwłaszcza systemu
CDS/ASR, zawiera odpowiednia rubryka.
Proace_PL.indb 2501/08/2016 10:31

26
Przyrządy pokładowe
Jumpy _pl_Chap01_instruments-de-bord_ed01-2016
W celu uzupełnienia płynu AdBlue® lub uzyskania dodatkowych informacji na temat AdBlue® patrz odpowiednia rubryka.
Kontrolka
StanPrzyczyna Działania / Uwagi
AdBlue
® (diesel) na stałe, z chwilą
włączenia stacyjki,
wraz z towarzyszÄ…cym
sygnałem dźwiękowym
i komunikatem
podającym pozostały
przebieg. Możliwy przebieg zawiera się między
600 i 2400 km.
Poziom w zbiorniku AdBlue® musi jak zostać
najszybciej uzupełniony: należy natychmiast udać
siÄ™ do autoryzowanego dealera lub punktu napraw
Toyoty bądź innego odpowiednio wykwalifikowanego
i wyposażonego fachowca lub wykonać to
samodzielnie.
miga, wraz
z towarzyszÄ…cym
sygnałem
dźwiękowym
i komunikatem
podającym możliwy
pozostały przebieg. Możliwy przebieg zawiera się między
0 i 600 km.
Poziom w zbiorniku AdBlue
® musi jak zostać
uzupełniony, aby uniknąć awarii: należy natychmiast
udać się do autoryzowanego dealera lub punktu
napraw Toyoty bądź innego odpowiednio
wykwalifikowanego i wyposażonego fachowca lub
wykonać to samodzielnie.
miga, wraz
z towarzyszÄ…cym
sygnałem
dźwiękowym
i komunikatem
sygnalizujÄ…cym zakaz
rozruchu. Zbiornik AdBlue
® jest pusty:
przepisowa blokada rozruchu
uniemożliwia ponowne uruchomienie
silnika. Aby uruchomić silnik, należy natychmiast uzupełnić
poziom w zbiorniku AdBlue®: należy natychmiast udać
siÄ™ do autoryzowanego dealera lub punktu napraw
Toyoty bądź innego odpowiednio wykwalifikowanego
i wyposażonego fachowca lub wykonać to
samodzielnie.Należy koniecznie wlać do zbiornika
minimum 3,8 litra płynu AdBlue
®.
Proace_PL.indb 2601/08/2016 10:31

27
1
Przyrządy pokładowe
Jumpy _pl_Chap01_instruments-de-bord_ed01-2016
KontrolkaStanPrzyczyna Działania / Uwagi
+

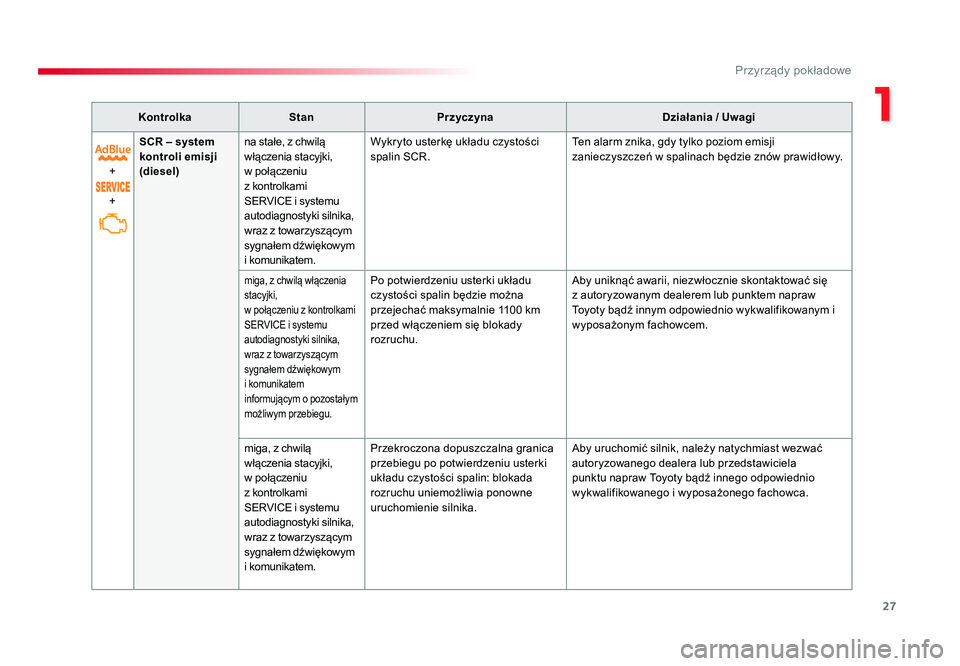

+ SCR – system
kontroli emisji
(diesel)
na stałe, z chwilą
włączenia stacyjki,
w połączeniu
z kontrolkami
SERVICE i systemu
autodiagnostyki silnika,
wraz z towarzyszÄ…cym
sygnałem dźwiękowym
i komunikatem. Wykryto usterkę układu czystości
spalin SCR.
Ten alarm znika, gdy tylko poziom emisji
zanieczyszczeń w spalinach będzie znów prawidłowy.
miga, z chwilą włączenia
stacyjki,

w połączeniu z kontrolkami
SERVICE i systemu
autodiagnostyki silnika,
wraz z towarzyszÄ…cym
sygnałem dźwiękowym
i komunikatem
informującym o pozostałym
możliwym przebiegu.Po potwierdzeniu usterki układu
czystości spalin będzie można
przejechać maksymalnie 1100 km
przed włączeniem się blokady
rozruchu. Aby uniknąć awarii, niezwłocznie skontaktować się
z autoryzowanym dealerem lub punktem napraw
Toyoty bądź innym odpowiednio wykwalifikowanym i
wyposażonym fachowcem.
miga, z chwilÄ…
włączenia stacyjki,
w połączeniu
z kontrolkami
SERVICE i systemu
autodiagnostyki silnika,
wraz z towarzyszÄ…cym
sygnałem dźwiękowym
i komunikatem. Przekroczona dopuszczalna granica
przebiegu po potwierdzeniu usterki
układu czystości spalin: blokada
rozruchu uniemożliwia ponowne
uruchomienie silnika.
Aby uruchomić silnik, należy natychmiast wezwać
autoryzowanego dealera lub przedstawiciela
punktu napraw Toyoty bądź innego odpowiednio
wykwalifikowanego i wyposażonego fachowca.
Proace_PL.indb 2701/08/2016 10:31

28
Przyrządy pokładowe
Jumpy _pl_Chap01_instruments-de-bord_ed01-2016
KontrolkaStanPrzyczyna Działania / Uwagi
Światła
przeciwmgłowe
tylne na stałe.
Tylne światła przeciwmgłowe są
włączone. Obrócić pierścień na przełączniku do tyłu, aby
wyłączyć światła przeciwmgłowe.
Service
świeci czasowo. Pojawienie się mniejszych usterek
niepowiązanych z żadną kontrolką. Zidentyfikować usterkę na podstawie powiązanego
komunikatu, np.:
- minimalny poziom oleju silnikowego,
- minimalny poziom płynu spryskiwacza szyb/
reflektorów,
- zużycie baterii pilota zdalnego sterowania,
- spadek ciśnienia w ogumieniu,
- zatkanie filtra cząstek stałych (DPF) w pojazdach z silnikiem Diesla.
- ...
Więcej informacji na temat Kontroli , a szczególnie
filtra cząstek stałych, zawiera odpowiednia rubryka.
W sprawach innych usterek, skontaktować się z
autoryzowanym dealerem lub punktem napraw
Toyoty bądź innym odpowiednio wykwalifikowanym i
wyposażonym fachowcem.
na stałe. Pojawienie się poważnych usterek
niepowiązanych z żadną kontrolką. Zidentyfikować usterkę po odczytaniu komunikatu
i skontaktować się z autoryzowanym dealerem lub
punktem napraw Toyoty bądź innym odpowiednio
wykwalifikowanym i wyposażonym fachowcem.
+ na stałe, w połączeniu
z wyświetleniem
migającym, a następnie
ciągłym ikony klucza
serwisowego.Termin przeglądu został
przekroczony.
Tylko w wersjach z silnikiem wysokoprężnym.
Przegląd samochodu należy wykonać możliwie jak
najszybciej.
Proace_PL.indb 2801/08/2016 10:31

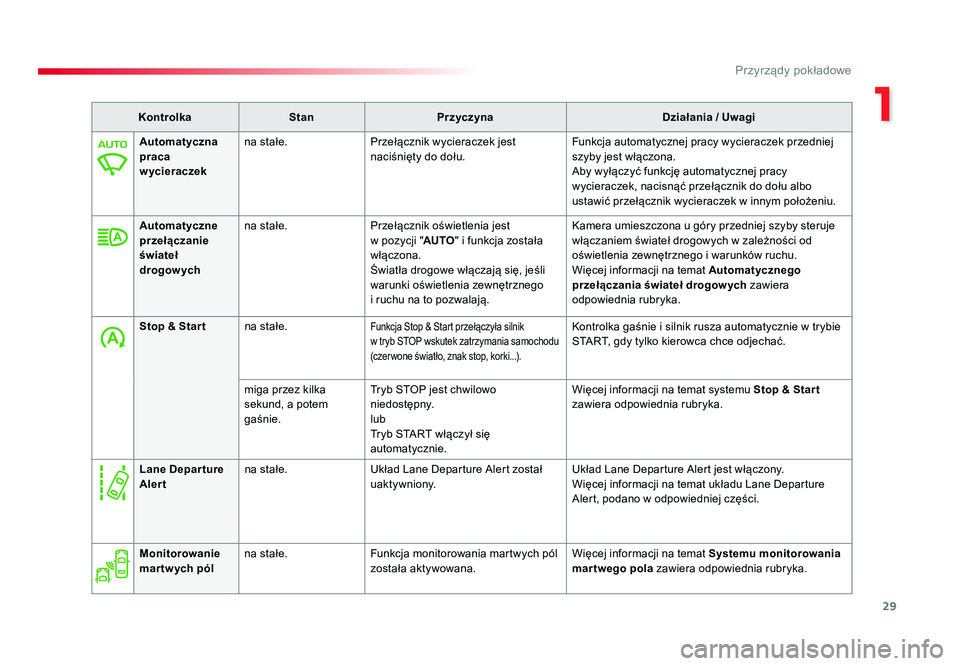

29
1
Przyrządy pokładowe
Jumpy _pl_Chap01_instruments-de-bord_ed01-2016
KontrolkaStanPrzyczyna Działania / Uwagi
Automatyczna
praca
wycieraczek na stałe.
Przełącznik wycieraczek jest
naciśnięty do dołu. Funkcja automatycznej pracy wycieraczek przedniej
szyby jest włączona.
Aby wyłączyć funkcję automatycznej pracy
wycieraczek, nacisnąć przełącznik do dołu albo
ustawić przełącznik wycieraczek w innym położeniu.
Automatyczne
przełączanie
świateł
drogowych na stałe.
Przełącznik oświetlenia jest
w pozycji "AUTO" i funkcja została
włączona.
Światła drogowe włączają się, jeśli
warunki oświetlenia zewnętrznego
i ruchu na to pozwalają. Kamera umieszczona u góry przedniej szyby steruje
włączaniem świateł drogowych w zależności od
oświetlenia zewnętrznego i warunków ruchu.
Więcej informacji na temat Automatycznego
przełączania świateł drogow ych
zawiera
odpowiednia rubryka.
Stop & Star t na stałe.
Funkcja Stop & Start przełączyła silnik
w tryb STOP wskutek zatrzymania samochodu
(czer wone światło, znak stop, korki...).Kontrolka gaśnie i silnik rusza automatycznie w trybie
START, gdy tylko kierowca chce odjechać.
miga przez kilka
sekund, a potem
gaśnie. Tryb STOP jest chwilowo
niedostępny.
lub
Tryb START włączył się
automatycznie. Więcej informacji na temat systemu
Stop & Star t
zawiera odpowiednia rubryka.
Monitorowanie
mar tw ych pól na stałe.
Funkcja monitorowania martwych pól
została aktywowana. Więcej informacji na temat Systemu monitorowania
martwego pola
zawiera odpowiednia rubryka.
Lane Depar ture
Alert
na stałe.
Układ Lane Departure Alert został
uaktywniony. Układ Lane Departure Alert jest włączony.
Więcej informacji na temat układu Lane Departure
Alert, podano w odpowiedniej części.
Proace_PL.indb 2901/08/2016 10:31

30
Przyrządy pokładowe
Jumpy _pl_Chap01_instruments-de-bord_ed01-2016
Dodatkowe informacje na temat Sterowania oświetleniem znajdują się w odpowiedniej rubryce.
Kontrolka
StanPrzyczyna Działania / Uwagi
Reflektory
przeciwmgłowe
przednie na stałe.
Przednie reflektory przeciwmgłowe
są włączone za pomocą pierścienia
przełącznika świateł. Obrócić pierścień przełącznika świateł jeden raz do
tyłu, aby wyłączyć reflektory przeciwmgłowe.
Światła
pozycyjne na stałe.
Przełącznik oświetlenia w pozycji
"Światła pozycyjne".
Kontrolka
lewego
kierunkowskazu miga + brzęczyk. Przełącznik oświetlenia przestawiony
w dół.
Kontrolka
prawego
kierunkowskazu miga + brzęczyk. Przełącznik oświetlenia przestawiony
w górę.
Światła mijania na stałe. Przełącznik oświetlenia w pozycji
"Światła mijania".
Światła drogowe na stałe. Przełącznik oświetlenia pociągnięty
do siebie. Pociągnąć za przełącznik, aby włączyć ponownie
światła mijania.
Proace_PL.indb 3001/08/2016 10:31
