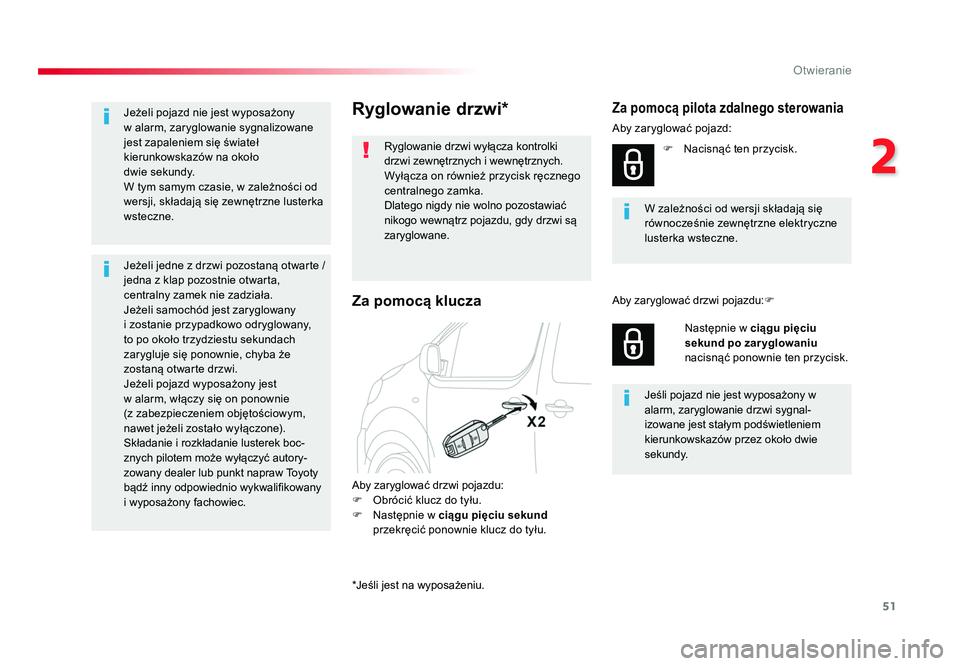

TOYOTA PROACE 2017 Instrukcja obsługi (in Polish)

51
2
Otwieranie
Jumpy _pl_Chap02_ouvertures_ed01-2016
Ryglowanie drzwi*
Ryglowanie drzwi wyłącza kontrolki
drzwi zewnętrznych i wewnętrznych.
Wyłącza on również przycisk ręcznego
centralnego zamka.
Dlatego nigdy nie wolno pozostawiać
nikogo wewnątrz pojazdu, gdy drzwi są
zaryglowane.
Aby zaryglować drzwi pojazdu:
F Obrócić klucz do tyłu.
F Następnie w ciągu pięciu sekund
przekręcić ponownie klucz do tyłu. W zależności od wersji składają się
równocześnie zewnętrzne elektryczne
lusterka wsteczne.
Za pomocą pilota zdalnego sterowania
Aby zaryglować pojazd:
F Nacisnąć ten przycisk.
Następnie w ciągu pięciu
sekund po zar yglowaniu
nacisnąć ponownie ten przycisk.
Jeśli pojazd nie jest wyposażony w
alarm, zaryglowanie drzwi sygnal -
izowane jest stałym podświetleniem
kierunkowskazów przez około dwie
sekundy.
Aby zaryglować drzwi pojazdu:
F
Za pomocą klucza
Jeżeli pojazd nie jest wyposażony
w alarm, zaryglowanie sygnalizowane
jest zapaleniem się świateł
kierunkowskazów na około
dwie sekundy.
W tym samym czasie, w zależności od
wersji, składają się zewnętrzne lusterka
wsteczne.
Jeżeli jedne z drzwi pozostaną otwarte /
jedna z klap pozostnie otwarta,
centralny zamek nie zadziała.
Jeżeli samochód jest zaryglowany
i zostanie przypadkowo odryglowany,
to po około trzydziestu sekundach
zarygluje się ponownie, chyba że
zostaną otwarte drzwi.
Jeżeli pojazd wyposażony jest
w alarm, włączy się on ponownie
(z zabezpieczeniem objętościowym,
nawet jeżeli zostało wyłączone).
Składanie i rozkładanie lusterek boc -
znych pilotem może wyłączyć autory -
zowany dealer lub punkt napraw Toyoty
bądź inny odpowiednio wykwalifikowany
i wyposażony fachowiec.
*Jeśli jest na wyposażeniu.
Proace_PL.indb 5101/08/2016 10:31

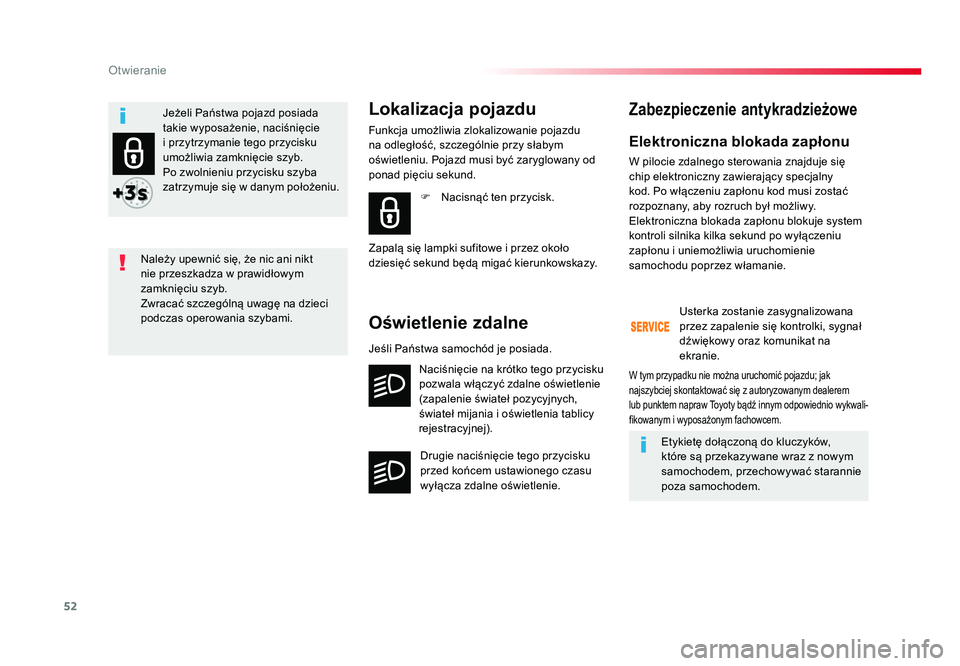

52
Otwieranie
Jumpy _pl_Chap02_ouvertures_ed01-2016
Elektroniczna blokada zapłonu
W pilocie zdalnego sterowania znajduje się
chip elektroniczny zawierający specjalny
kod. Po włączeniu zapłonu kod musi zostać
rozpoznany, aby rozruch był możliwy.
Elektroniczna blokada zapłonu blokuje system
kontroli silnika kilka sekund po wyłączeniu
zapłonu i uniemożliwia uruchomienie
samochodu poprzez włamanie.
F Nacisnąć ten przycisk.
Lokalizacja pojazdu
Funkcja umożliwia zlokalizowanie pojazdu
na odległość, szczególnie przy słabym
oświetleniu. Pojazd musi być zaryglowany od
ponad pięciu sekund.
Zapalą się lampki sufitowe i przez około
dziesięć sekund będą migać kierunkowskazy.
Oświetlenie zdalne
Naciśnięcie na krótko tego przycisku
pozwala włączyć zdalne oświetlenie
(zapalenie świateł pozycyjnych,
świateł mijania i
oświetlenia tablicy
rejestracyjnej).
Drugie naciśnięcie tego przycisku
przed końcem ustawionego czasu
wyłącza zdalne oświetlenie.
Zabezpieczenie antykradzieżowe
Usterka zostanie zasygnalizowana
przez zapalenie się kontrolki, sygnał
dźwiękowy oraz komunikat na
ekranie.
Etykietę dołączoną do kluczyków,
które są przekazywane wraz z nowym
samochodem, przechowywać starannie
poza samochodem.
W tym przypadku nie można uruchomić pojazdu; jak
najszybciej skontaktować się z autoryzowanym dealerem
lub punktem napraw Toyoty bądź innym odpowiednio wykwali -
fikowanym i wyposażonym fachowcem.
Jeśli Państwa samochód je posiada.
Należy upewnić się, że nic ani nikt
nie przeszkadza w prawidłowym
zamknięciu szyb.
Zwracać szczególną uwagę na dzieci
podczas operowania szybami. Jeżeli Państwa pojazd posiada
takie wyposażenie, naciśnięcie
i przytrzymanie tego przycisku
umożliwia zamknięcie szyb.
Po zwolnieniu przycisku szyba
zatrzymuje się w danym położeniu.
Proace_PL.indb 5201/08/2016 10:31

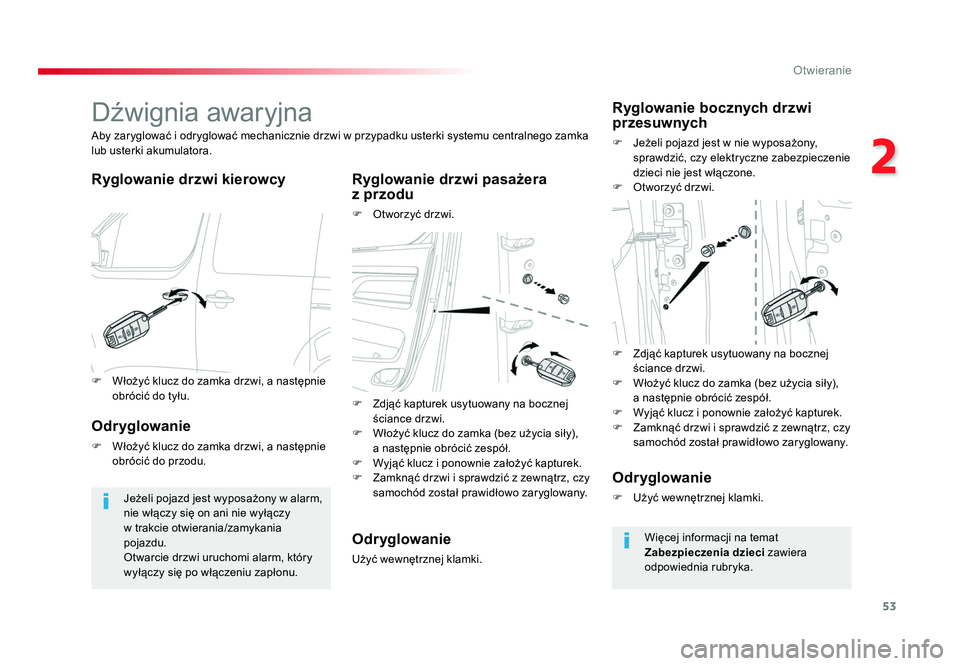

53
2
Otwieranie
Jumpy _pl_Chap02_ouvertures_ed01-2016
Dźwignia awaryjna
Ryglowanie drzwi kierowcy Ryglowanie drzwi pasażera z przodu
F Otworzyć drzwi.
Aby zaryglować i odryglować mechanicznie drzwi w przypadku usterki systemu centralnego zamka
lub usterki akumulatora.
Jeżeli pojazd jest wyposażony w alarm,
nie włączy się on ani nie wyłączy
w trakcie otwierania/zamykania
pojazdu.
Otwarcie drzwi uruchomi alarm, który
wyłączy się po włączeniu zapłonu.
Ryglowanie bocznych drzwi
przesuwnych
F Jeżeli pojazd jest w nie wyposażony, sprawdzić, czy elektryczne zabezpieczenie
dzieci nie jest włączone.
F Otworzyć drzwi.
Odr yglowanie
F Włożyć klucz do zamka drzwi, a następnie obrócić do przodu.
Odr yglowanie
Użyć wewnętrznej klamki.
Odr yglowanie
F Użyć wewnętrznej klamki.
Więcej informacji na temat
Zabezpieczenia dzieci zawiera
odpowiednia rubryka.
F Włożyć klucz do zamka drzwi, a następnie
obrócić do tyłu. F Zdjąć kapturek usytuowany na bocznej
ściance drzwi.
F Włożyć klucz do zamka (bez użycia siły), a następnie obrócić zespół.
F Wyjąć klucz i ponownie założyć kapturek.
F Zamknąć drzwi i sprawdzić z zewnątrz, czy samochód został prawidłowo zaryglowany. F Zdjąć kapturek usytuowany na bocznej
ściance drzwi.
F Włożyć klucz do zamka (bez użycia siły), a następnie obrócić zespół.
F Wyjąć klucz i ponownie założyć kapturek.
F Zamknąć drzwi i sprawdzić z zewnątrz, czy samochód został prawidłowo zaryglowany.
Proace_PL.indb 5301/08/2016 10:31

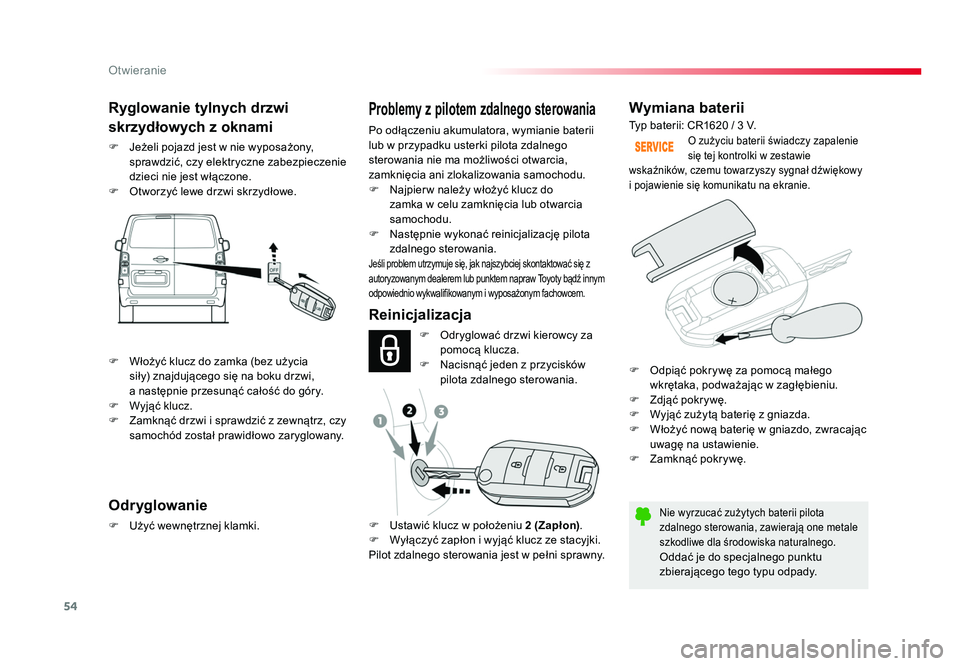

54
Otwieranie
Jumpy _pl_Chap02_ouvertures_ed01-2016
Wymiana baterii
Nie wyrzucać zużytych baterii pilota
zdalnego sterowania, zawierają one metale
szkodliwe dla środowiska naturalnego.
Oddać je do specjalnego punktu
zbierającego tego typu odpady.
O zużyciu baterii świadczy zapalenie
się tej kontrolki w zestawie
wskaźników, czemu towarzyszy sygnał dźwiękowy
i pojawienie się komunikatu na ekranie.
Reinicjalizacja
Ryglowanie tylnych drzwi
skrzydłowych z oknami
F Jeżeli pojazd jest w nie wyposażony,
sprawdzić, czy elektryczne zabezpieczenie
dzieci nie jest włączone.
F Otworzyć lewe drzwi skrzydłowe. Typ baterii: CR1620 / 3 V.
F Odryglować drzwi kierowcy za pomocą klucza.
F Nacisnąć jeden z przycisków pilota zdalnego sterowania.
F Ustawić klucz w położeniu 2 (Zapłon).
F Wyłączyć zapłon i wyjąć klucz ze stacyjki.
Pilot zdalnego sterowania jest w pełni sprawny.
Odr yglowanie
F Użyć wewnętrznej klamki.
Problemy z pilotem zdalnego sterowania
Po odłączeniu akumulatora, wymianie baterii
lub w przypadku usterki pilota zdalnego
sterowania nie ma możliwości otwarcia,
zamknięcia ani zlokalizowania samochodu.
F Najpier w należy włożyć klucz do
zamka w celu zamknięcia lub otwarcia
samochodu.
F Następnie wykonać reinicjalizację pilota zdalnego sterowania.
Jeśli problem utrzymuje się, jak najszybciej skontaktować się z
autoryzowanym dealerem lub punktem napraw Toyoty bądź innym
odpowiednio wykwalifikowanym i wyposażonym fachowcem.
F Odpiąć pokrywę za pomocą małego wkrętaka, podważając w zagłębieniu.
F Zdjąć pokrywę.
F Wyjąć zużytą baterię z gniazda.
F Włożyć nową baterię w gniazdo, zwracając uwagę na ustawienie.
F Zamknąć pokrywę.
F Włożyć klucz do zamka (bez użycia
siły) znajdującego się na boku drzwi,
a następnie przesunąć całość do góry.
F Wyjąć klucz.
F Zamknąć drzwi i sprawdzić z zewnątrz, czy samochód został prawidłowo zaryglowany.
Proace_PL.indb 5401/08/2016 10:31

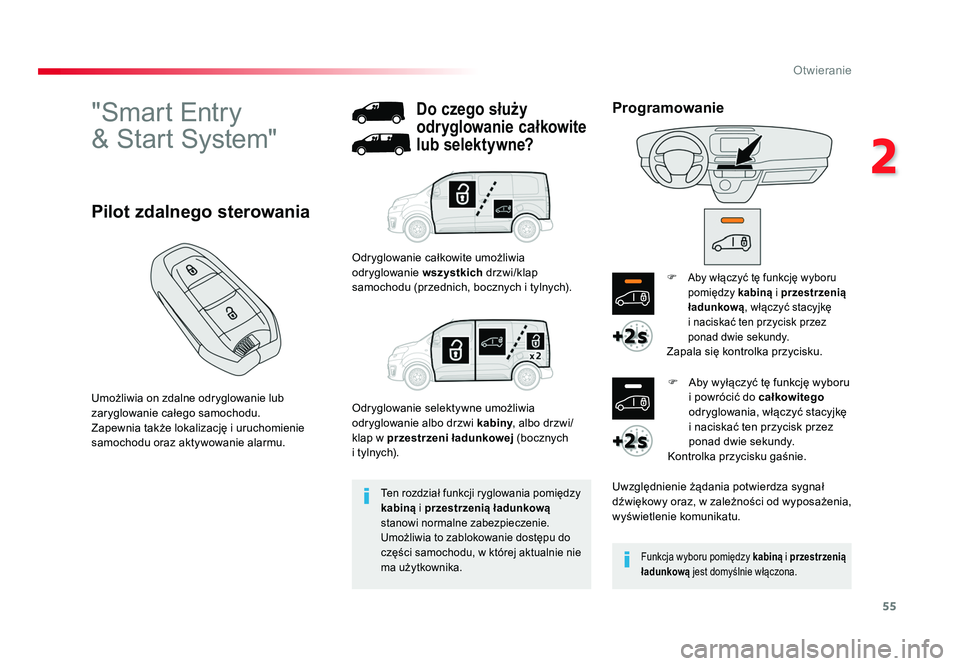

55
2
Otwieranie
Jumpy _pl_Chap02_ouvertures_ed01-2016
"Smart Entry
& Start System"
Umożliwia on zdalne odryglowanie lub
zaryglowanie całego samochodu.
Zapewnia także lokalizację i uruchomienie
samochodu oraz aktywowanie alarmu.
Pilot zdalnego sterowania
Ten rozdział funkcji ryglowania pomiędzy
kabiną i przestrzenią ładunkową
stanowi normalne zabezpieczenie.
Umożliwia to zablokowanie dostępu do
części samochodu, w której aktualnie nie
ma użytkownika.
Do czego służy
odryglowanie całkowite
lub selektywne?
Odryglowanie całkowite umożliwia
odryglowanie wszystkich drzwi/klap
samochodu (przednich, bocznych i t y lnyc h).
Odryglowanie selektywne umożliwia
odryglowanie albo drzwi kabiny, albo drzwi/
klap w przestrzeni ładunkowej (bocznych
i t y lnyc h). F
Aby włączyć tę funkcję wyboru
pomiędzy
kabiną i przestrzenią
ładunkową , włączyć stacyjkę
i naciskać ten przycisk przez
ponad dwie sekundy.
Zapala się kontrolka przycisku.
Uwzględnienie żądania potwierdza sygnał
dź więkow y oraz, w zależności od wyposażenia,
wyświetlenie komunikatu. F Aby wyłączyć tę funkcję wyboru
i powrócić do całkowitego
odryglowania, włączyć stacyjkę
i naciskać ten przycisk przez
ponad dwie sekundy.
Kontrolka przycisku gaśnie.
Funkcja wyboru pomiędzy kabiną i przestrzenią
ładunkową jest domyślnie włączona.
Programowanie
Proace_PL.indb 5501/08/2016 10:31

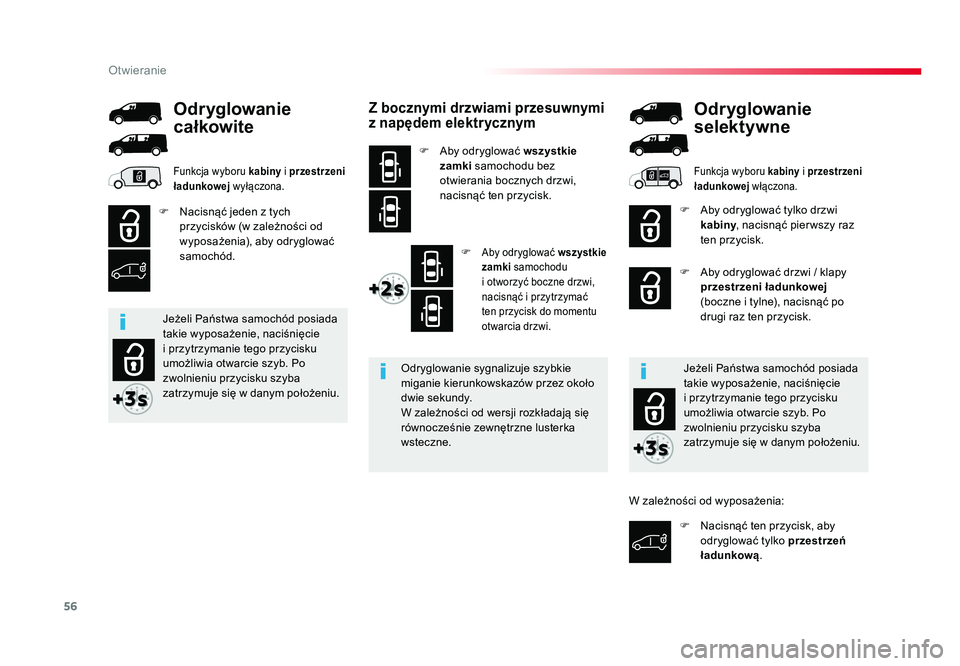

56
Otwieranie
Jumpy _pl_Chap02_ouvertures_ed01-2016
Z bocznymi drzwiami przesuwnymi
z napędem elektrycznym
F Aby odryglować wszystkie
zamki samochodu bez
otwierania bocznych drzwi,
nacisnąć ten przycisk.
F
Aby odryglować wszystkie
zamki samochodu
i otworzyć boczne drzwi,
nacisnąć i przytrzymać
ten przycisk do momentu
otwarcia drzwi.
Odryglowanie sygnalizuje szybkie
miganie kierunkowskazów przez około
dwie sekundy.
W zależności od wersji rozkładają się
równocześnie zewnętrzne lusterka
wsteczne.
F Nacisnąć jeden z tych
przycisków (w zależności od
wyposażenia), aby odryglować
samochód. F Aby odryglować tylko drzwi
kabiny , nacisnąć pier wszy raz
ten przycisk.
F Aby odryglować drzwi / klapy przestrzeni ładunkowej
(boczne i tylne), nacisnąć po
drugi raz ten przycisk.
Odryglowanie
całkowite Odryglowanie
selektywne
Funkcja wyboru
kabiny i przestrzeni
ładunkowej wyłączona.Funkcja wyboru kabiny i przestrzeni
ładunkowej włączona.
Jeżeli Państwa samochód posiada
takie wyposażenie, naciśnięcie
i przytrzymanie tego przycisku
umożliwia otwarcie szyb. Po
zwolnieniu przycisku szyba
zatrzymuje się w danym położeniu. Jeżeli Państwa samochód posiada
takie wyposażenie, naciśnięcie
i przytrzymanie tego przycisku
umożliwia otwarcie szyb. Po
zwolnieniu przycisku szyba
zatrzymuje się w danym położeniu.
F Nacisnąć ten przycisk, aby odryglować tylko przestrzeń
ładunkową .
W zależności od wyposażenia:
Proace_PL.indb 5601/08/2016 10:31

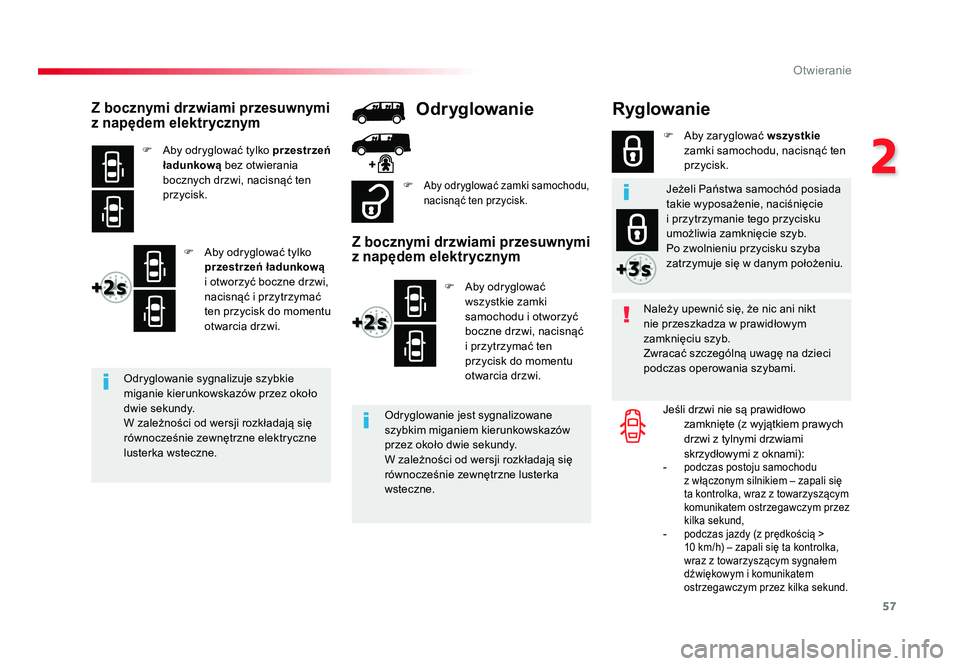

57
2
Otwieranie
Jumpy _pl_Chap02_ouvertures_ed01-2016
Ryglowanie
Należy upewnić się, że nic ani nikt
nie przeszkadza w prawidłowym
zamknięciu szyb.
Zwracać szczególną uwagę na dzieci
podczas operowania szybami.Jeśli drzwi nie są prawidłowo zamknięte (z wyjątkiem prawych
drzwi z tylnymi drzwiami
skrzydłowymi z oknami):
-
podczas postoju samochodu
z włączonym silnikiem – zapali się
ta kontrolka, wraz z towarzyszącym
komunikatem ostrzegawczym przez
kilka sekund,
- podczas jazdy (z prędkością >
10 km/h) – zapali się ta kontrolka,
wraz z towarzyszącym sygnałem
dźwiękowym i komunikatem
ostrzegawczym przez kilka sekund.
F Aby zaryglować wszystkie
zamki samochodu, nacisnąć ten
przycisk.
F
Aby odryglować zamki samochodu,
nacisnąć ten przycisk.
Z bocznymi drzwiami przesuwnymi
z napędem elektrycznym
Z bocznymi drzwiami przesuwnymi
z napędem elektrycznym
F Aby odryglować tylko przestrzeń
ładunkową bez otwierania
bocznych drzwi, nacisnąć ten
przycisk.
F Aby odryglować tylko przestrzeń ładunkową
i otworzyć boczne drzwi,
nacisnąć i przytrzymać
ten przycisk do momentu
otwarcia drzwi. F Aby odryglować
wszystkie zamki
samochodu i otworzyć
boczne drzwi, nacisnąć
i przytrzymać ten
przycisk do momentu
otwarcia drzwi.
Odryglowanie jest sygnalizowane
szybkim miganiem kierunkowskazów
przez około dwie sekundy.
W zależności od wersji rozkładają się
równocześnie zewnętrzne lusterka
wsteczne.
Odryglowanie sygnalizuje szybkie
miganie kierunkowskazów przez około
dwie sekundy.
W zależności od wersji rozkładają się
równocześnie zewnętrzne elektryczne
lusterka wsteczne.
Odryglowanie
Jeżeli Państwa samochód posiada
takie wyposażenie, naciśnięcie
i przytrzymanie tego przycisku
umożliwia zamknięcie szyb.
Po zwolnieniu przycisku szyba
zatrzymuje się w danym położeniu.
Proace_PL.indb 5701/08/2016 10:31

58
Otwieranie

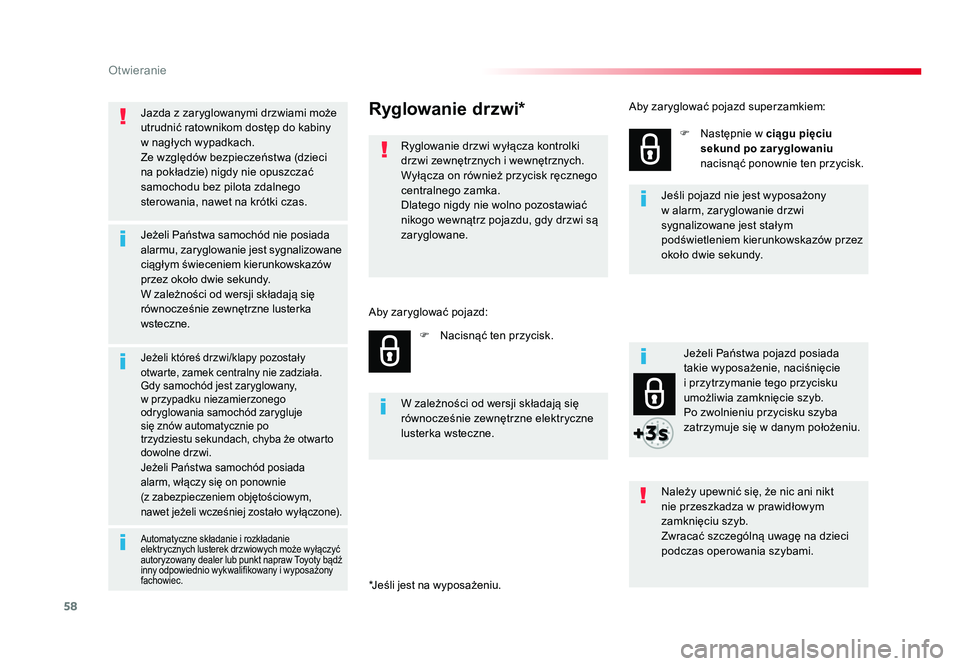

Jumpy _pl_Chap02_ouvertures_ed01-2016
Jazda z zaryglowanymi drzwiami może
utrudnić ratownikom dostęp do kabiny
w nagłych wypadkach.
Ze względów bezpieczeństwa (dzieci
na pokładzie) nigdy nie opuszczać
samochodu bez pilota zdalnego
sterowania, nawet na krótki czas.
Jeżeli Państwa samochód nie posiada
alarmu, zaryglowanie jest sygnalizowane
ciągłym świeceniem kierunkowskazów
przez około dwie sekundy.
W zależności od wersji składają się
równocześnie zewnętrzne lusterka
wsteczne.
Jeżeli któreś drzwi/klapy pozostały
otwarte, zamek centralny nie zadziała.
Gdy samochód jest zaryglowany,
w przypadku niezamierzonego
odryglowania samochód zarygluje
się znów automatycznie po
trzydziestu sekundach, chyba że otwarto
dowolne drzwi.
Jeżeli Państwa samochód posiada
alarm, włączy się on ponownie
(z zabezpieczeniem objętościowym,
nawet jeżeli wcześniej zostało wyłączone).Jeżeli Państwa pojazd posiada
takie wyposażenie, naciśnięcie
i przytrzymanie tego przycisku
umożliwia zamknięcie szyb.
Po zwolnieniu przycisku szyba
zatrzymuje się w danym położeniu.
Ryglowanie drzwi*
Ryglowanie drzwi wyłącza kontrolki
drzwi zewnętrznych i wewnętrznych.
Wyłącza on również przycisk ręcznego
centralnego zamka.
Dlatego nigdy nie wolno pozostawiać
nikogo wewnątrz pojazdu, gdy drzwi są
zaryglowane.
F Nacisnąć ten przycisk. F Następnie w ciągu pięciu
sekund po zar yglowaniu
nacisnąć ponownie ten przycisk.
Należy upewnić się, że nic ani nikt
nie przeszkadza w prawidłowym
zamknięciu szyb.
Zwracać szczególną uwagę na dzieci
podczas operowania szybami.
W zależności od wersji składają się
równocześnie zewnętrzne elektryczne
lusterka wsteczne.
Automatyczne składanie i rozkładanie
elektrycznych lusterek drzwiowych może wyłączyć
autoryzowany dealer lub punkt napraw Toyoty bądź
inny odpowiednio wykwalifikowany i wyposażony
fachowiec.
Jeśli pojazd nie jest wyposażony
w alarm, zaryglowanie drzwi
sygnalizowane jest stałym
podświetleniem kierunkowskazów przez
około dwie sekundy.
Aby zaryglować pojazd: Aby zaryglować pojazd superzamkiem:
*Jeśli jest na wyposażeniu.
Proace_PL.indb 5801/08/2016 10:31

59
2
Otwieranie

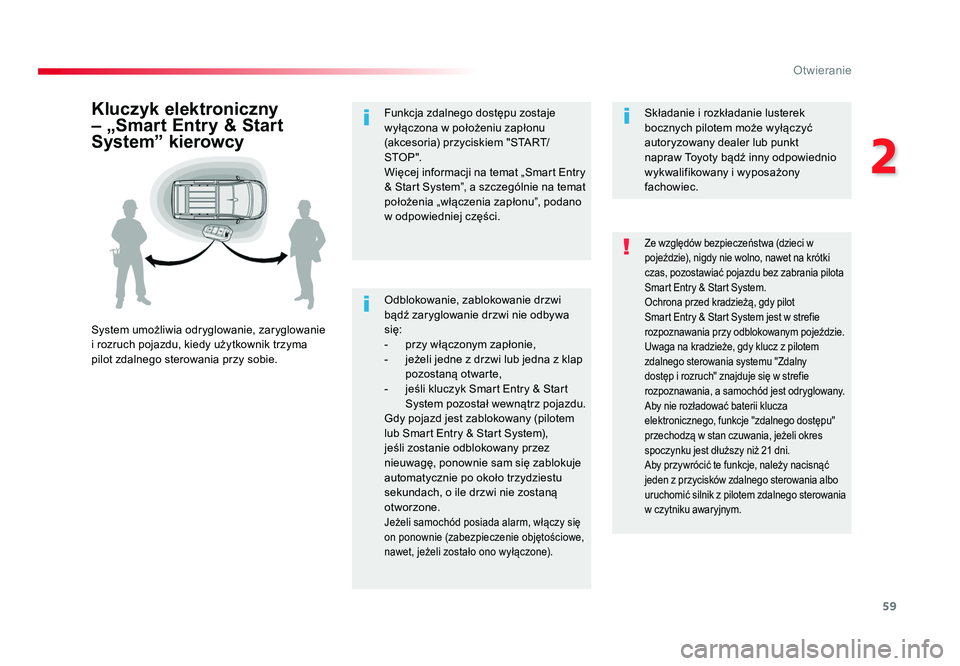

Jumpy _pl_Chap02_ouvertures_ed01-2016
Odblokowanie, zablokowanie drzwi
bądź zaryglowanie drzwi nie odbywa
się:
- przy włączonym zapłonie,
- jeżeli jedne z drzwi lub jedna z klap pozostaną otwarte,
- jeśli kluczyk Smart Entry & Start System pozostał wewnątrz pojazdu.
Gdy pojazd jest zablokowany (pilotem
lub Smart Entry & Start System),
jeśli zostanie odblokowany przez
nieuwagę, ponownie sam się zablokuje
automatycznie po około trzydziestu
sekundach, o ile drzwi nie zostaną
otworzone.
Jeżeli samochód posiada alarm, włączy się
on ponownie (zabezpieczenie objętościowe,
nawet, jeżeli zostało ono wyłączone).
Kluczyk elektroniczny
– „Smart Entry & Start
System” kierowcy
System umożliwia odryglowanie, zaryglowanie
i rozruch pojazdu, kiedy użytkownik trzyma
pilot zdalnego sterowania przy sobie.
Ze względów bezpieczeństwa (dzieci w
pojeździe), nigdy nie wolno, nawet na krótki
czas, pozostawiać pojazdu bez zabrania pilota
Smart Entry & Start System.
Ochrona przed kradzieżą, gdy pilot
Smart Entry & Start System jest w strefie
rozpoznawania przy odblokowanym pojeździe.
Uwaga na kradzieże, gdy klucz z pilotem
zdalnego sterowania systemu "Zdalny
dostęp i rozruch" znajduje się w strefie
rozpoznawania, a samochód jest odryglowany.
Aby nie rozładować baterii klucza
elektronicznego, funkcje "zdalnego dostępu"
przechodzą w stan czuwania, jeżeli okres
spoczynku jest dłuższy niż 21 dni.
Aby przywrócić te funkcje, należy nacisnąć
jeden z przycisków zdalnego sterowania albo
uruchomić silnik z pilotem zdalnego sterowania
w czytniku awaryjnym.
Składanie i rozkładanie lusterek
bocznych pilotem może wyłączyć
autoryzowany dealer lub punkt
napraw Toyoty bądź inny odpowiednio
wykwalifikowany i wyposażony
fachowiec.
Funkcja zdalnego dostępu zostaje
wyłączona w położeniu zapłonu
(akcesoria) przyciskiem "START/
STO P ".
Więcej informacji na temat „Smart Entry
& Start System”, a szczególnie na temat
położenia „włączenia zapłonu”, podano
w odpowiedniej części.
Proace_PL.indb 5901/08/2016 10:31

60
Otwieranie

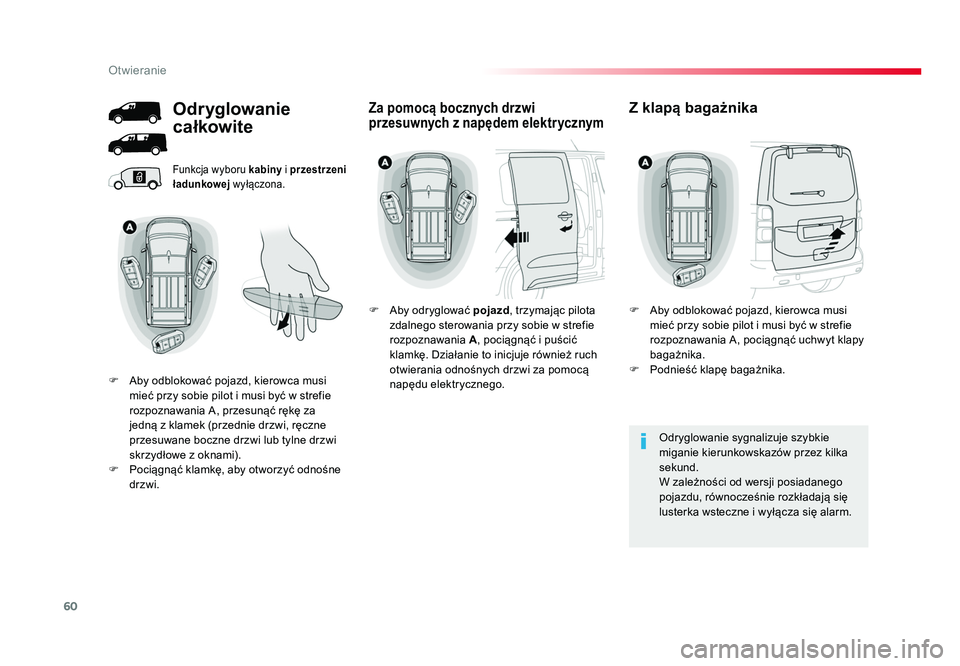

Jumpy _pl_Chap02_ouvertures_ed01-2016
Funkcja wyboru kabiny i przestrzeni
ładunkowej wyłączona.
Odryglowanie sygnalizuje szybkie
miganie kierunkowskazów przez kilka
sekund.
W zależności od wersji posiadanego
pojazdu, równocześnie rozkładają się
lusterka wsteczne i wyłącza się alarm.
Odryglowanie
całkowite
F Aby odblokować pojazd, kierowca musi
mieć przy sobie pilot i musi być w strefie
rozpoznawania A, przesunąć rękę za
jedną z klamek (przednie drzwi, ręczne
przesuwane boczne drzwi lub tylne drzwi
skrzydłowe z oknami).
F Pociągnąć klamkę, aby otworzyć odnośne drzwi.
Za pomocą bocznych drzwi
przesuwnych z napędem elektrycznym
F Aby odryglować pojazd, trzymając pilota
zdalnego sterowania przy sobie w strefie
rozpoznawania A, pociągnąć i puścić
klamkę. Działanie to inicjuje również ruch
otwierania odnośnych drzwi za pomocą
napędu elektrycznego.
Z klapą bagażnika
F Aby odblokować pojazd, kierowca musi mieć przy sobie pilot i musi być w strefie
rozpoznawania A, pociągnąć uchwyt klapy
bagażnika.
F Podnieść klapę bagażnika.
Proace_PL.indb 6001/08/2016 10:31
