Jeżeli przy pracującym silniku wskazówka lub
wskaźnik graficzny (w zależności od wersji)
znajdują się:
- w strefie A , temperatura płynu chłodzącego
jest odpowiednia,
- w strefie B , temperatura płynu chłodzącego
jest zbyt wysoka; zapala się kontrolka
temperatury maksymalnej i kontrolka
centralnego alarmu STOP, włącza się
sygnał dźwiękowy, a na ekranie dotykowym
pojawia się komunikat alarmowy.
Natychmiast zatrzymać samochód
w bezpiecznym miejscu.
Poczekać kilka minut przed wyłączeniem silnika.
Skontaktować się z autoryzowanym
dealerem lub punktem napraw Toyoty bądź
innym odpowiednio wykwalifikowanym i
wyposażonym fachowcem. Po kilku minutach jazdy wzrasta temperatura
oraz ciśnienie w układzie chłodzenia.
Aby uzupełnić poziom:
F poczekać co najmniej godzinę na
ostygnięcie silnika,
F odkręcić korek o dwa obroty, aby zmniejszyć ciśnienie,
F jeżeli ciśnienie spadnie, zdjąć korek,
F uzupełnić stan do oznaczenia "MA XI".
Podczas nalewania płynu chłodzącego
należy uważać, aby się nie poparzyć.
Nie dolewać powyżej maksymalnego
poziomu (wskazanego na zbiorniku).

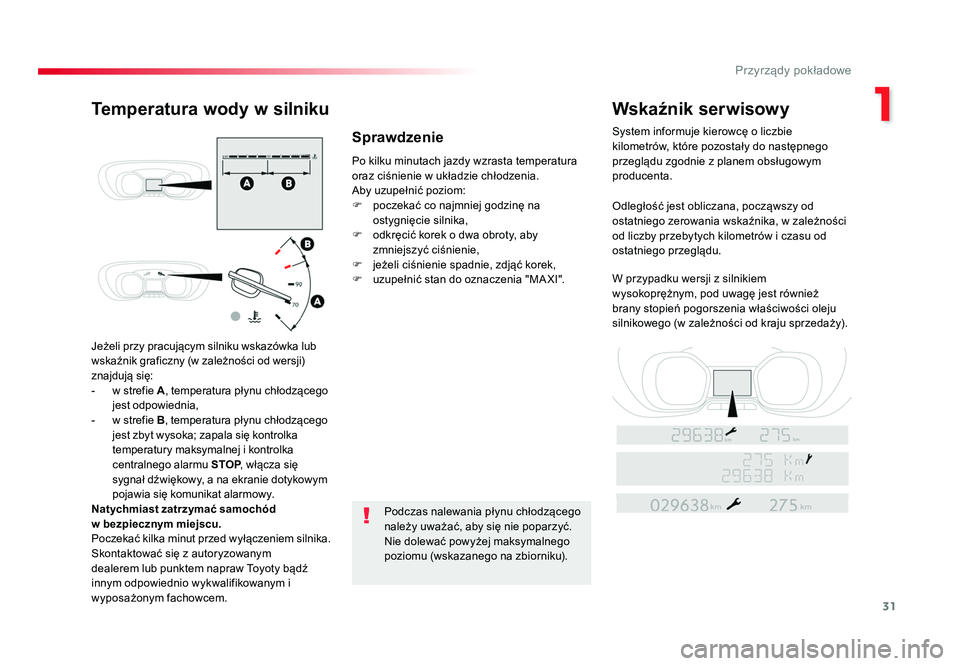

Temperatura wody w silniku Wskaźnik serwisowy
System informuje kierowcę o liczbie
kilometrów, które pozostały do następnego
przeglądu zgodnie z planem obsługowym
producenta.
Odległość jest obliczana, począwszy od
ostatniego zerowania wskaźnika, w zależności
od liczby przebytych kilometrów i czasu od
ostatniego przeglądu.
W przypadku wersji z silnikiem
wysokoprężnym, pod uwagę jest również
brany stopień pogorszenia właściwości oleju
silnikowego (w zależności od kraju sprzedaży).Sprawdzenie
Proace_PL.indb 3101/08/2016 10:31

32
Przyrządy pokładowe
Jumpy _pl_Chap01_instruments-de-bord_ed01-2016

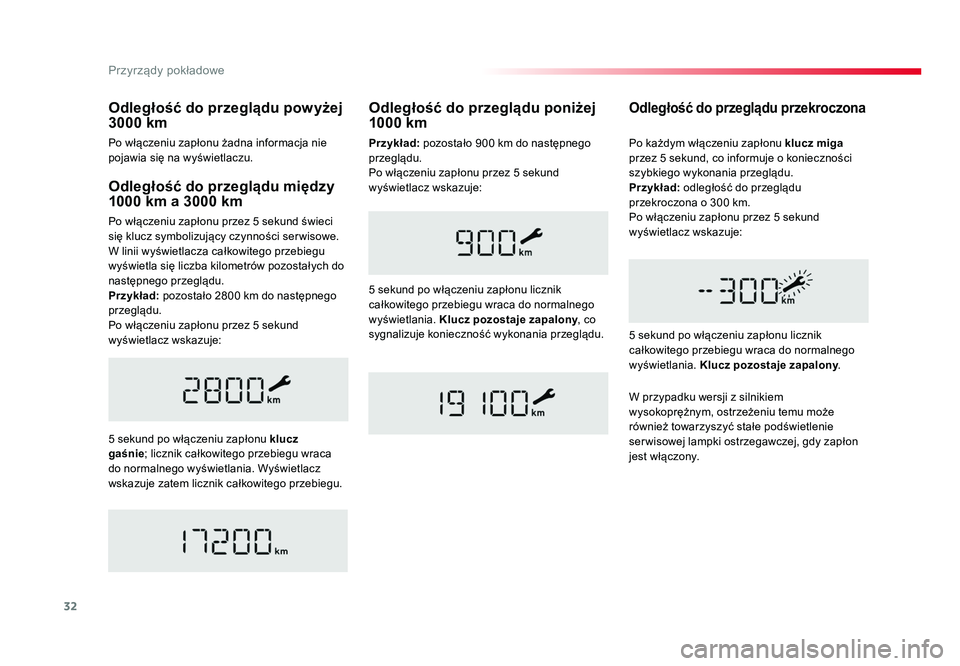

Odległość do przeglądu między
1000 km a 3000 km
Po włączeniu zapłonu przez 5 sekund świeci
się klucz symbolizujący czynności ser wisowe.
W linii wyświetlacza całkowitego przebiegu
wyświetla się liczba kilometrów pozostałych do
następnego przeglądu.
Przykład: pozostało 2800 km do następnego
przeglądu.
Po włączeniu zapłonu przez 5 sekund
wyświetlacz wskazuje:
5 sekund po włączeniu zapłonu klucz
gaśnie ; licznik całkowitego przebiegu wraca
do normalnego wyświetlania. Wyświetlacz
wskazuje zatem licznik całkowitego przebiegu.
Odległość do przeglądu przekroczona
5 sekund po włączeniu zapłonu licznik
całkowitego przebiegu wraca do normalnego
wyświetlania. Klucz pozostaje zapalony .
Po każdym włączeniu zapłonu
klucz miga
przez 5 sekund, co informuje o konieczności
szybkiego wykonania przeglądu.
Przykład: odległość do przeglądu
przekroczona o 300 km.
Po włączeniu zapłonu przez 5 sekund
wyświetlacz wskazuje:
Odległość do przeglądu poniżej
1000 km
5 sekund po włączeniu zapłonu licznik
całkowitego przebiegu wraca do normalnego
wyświetlania. Klucz pozostaje zapalony , co
sygnalizuje konieczność wykonania przeglądu.
W przypadku wersji z silnikiem
wysokoprężnym, ostrzeżeniu temu może
również towarzyszyć stałe podświetlenie
ser wisowej lampki ostrzegawczej, gdy zapłon
jest włączony.
Odległość do przeglądu powyżej
3000 km
Po włączeniu zapłonu żadna informacja nie
pojawia się na wyświetlaczu. Przykład:
pozostało 900 km do następnego
przeglądu.
Po włączeniu zapłonu przez 5 sekund
wyświetlacz wskazuje:
Proace_PL.indb 3201/08/2016 10:31

33
1
Przyrządy pokładowe
Jumpy _pl_Chap01_instruments-de-bord_ed01-2016
Na liczbę kilometrów pozostałych do
przejechania może wpływać czynnik
czasu, w zależności od stylu jazdy
i przyzwyczajeń kierowcy.
Klucz może się więc zapalić
w przypadku przekroczenia okresu od
ostatniego przeglądu podanego
w planie obsługowym producenta.
W przypadku wersji z silnikiem
wysokoprężnym, również wcześniej niż
oczekiwano, może zostać wyświetlony
klucz maszynowy, w zależności od
stopnia pogorszenia właściwości
oleju silnikowego (zależnie od kraju
sprzedaży).
Na pogarszanie się jakości oleju
silnikowego mają wpływ warunki

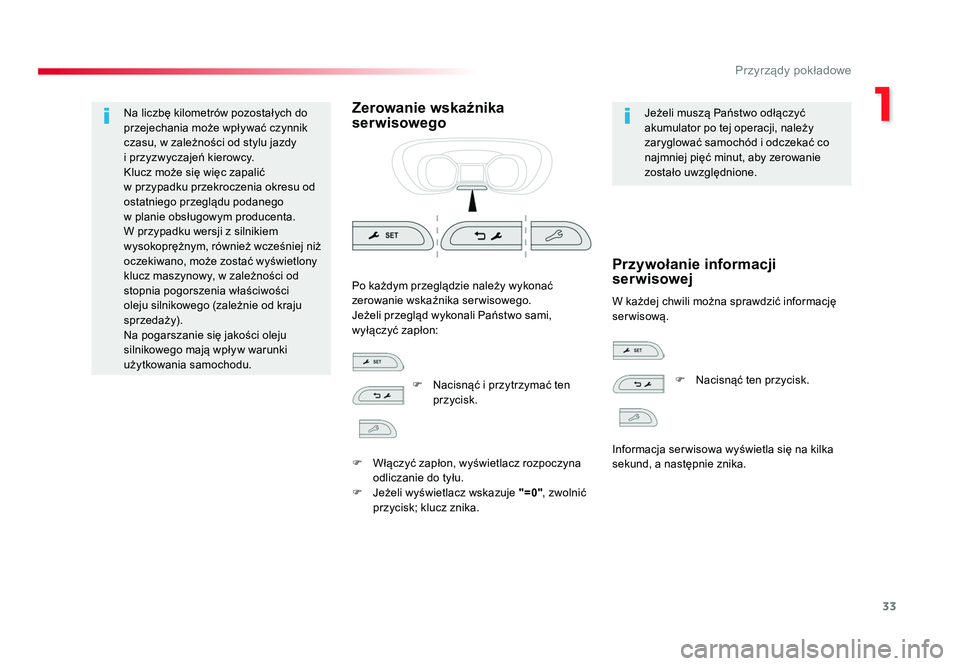

użytkowania samochodu.Zerowanie wskaźnika
serwisowegoJeżeli muszą Państwo odłączyć
akumulator po tej operacji, należy
zaryglować samochód i odczekać co
najmniej pięć minut, aby zerowanie
zostało uwzględnione.
W każdej chwili można sprawdzić informację
serwisową.
Po każdym przeglądzie należy wykonać
zerowanie wskaźnika ser wisowego.
Jeżeli przegląd wykonali Państwo sami,
wyłączyć zapłon:
Przywołanie informacji
serwisowej
F Nacisnąć i przytrzymać ten
przycisk.
F Włączyć zapłon, wyświetlacz rozpoczyna odliczanie do tyłu.
F Jeżeli wyświetlacz wskazuje "=0", zwolnić
przycisk; klucz znika. F Nacisnąć ten przycisk.
Informacja ser wisowa wyświetla się na kilka
sekund, a następnie znika.
Proace_PL.indb 3301/08/2016 10:31

34
Przyrządy pokładowe
Jumpy _pl_Chap01_instruments-de-bord_ed01-2016

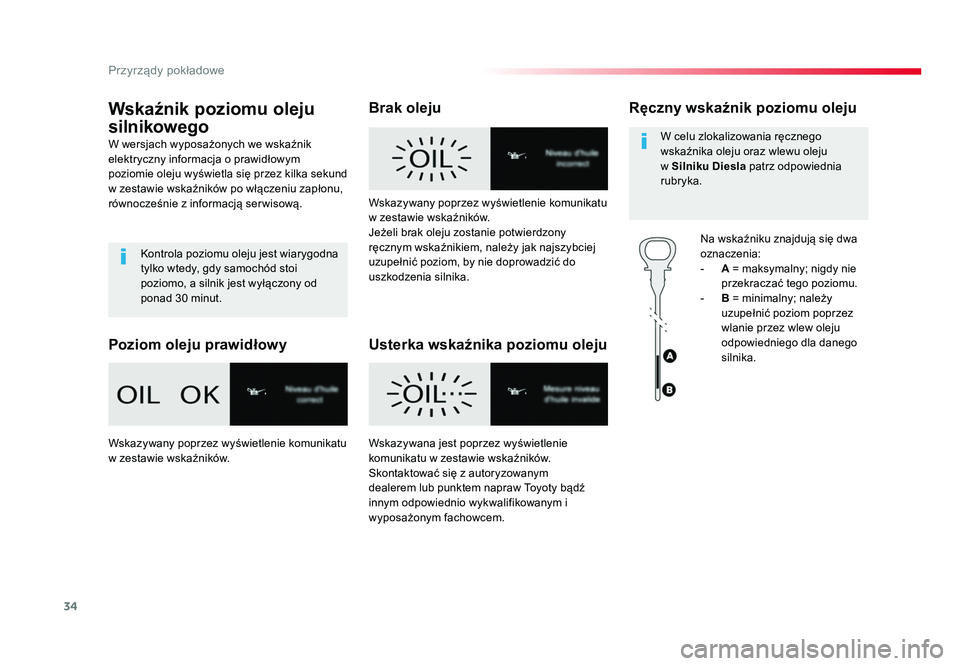

Wskaźnik poziomu oleju
silnikowego
W wersjach wyposażonych we wskaźnik
elektryczny informacja o prawidłowym
poziomie oleju wyświetla się przez kilka sekund
w zestawie wskaźników po włączeniu zapłonu,
równocześnie z informacją ser wisową.Kontrola poziomu oleju jest wiarygodna
tylko wtedy, gdy samochód stoi
poziomo, a silnik jest wyłączony od
ponad 30 minut.
Poziom oleju prawidłowy Brak oleju
Usterka wskaźnika poziomu olejuRęczny wskaźnik poziomu oleju
Na wskaźniku znajdują się dwa
oznaczenia:
-
A = maksymalny; nigdy nie
przekraczać tego poziomu.
- B = minimalny; należy
uzupełnić poziom poprzez
wlanie przez wlew oleju
odpowiedniego dla danego
silnika.
W celu zlokalizowania ręcznego
wskaźnika oleju oraz wlewu oleju
w Silniku Diesla
patrz odpowiednia
rubryka.
Wskazywany poprzez wyświetlenie komunikatu
w zestawie wskaźników.
Jeżeli brak oleju zostanie potwierdzony
ręcznym wskaźnikiem, należy jak najszybciej
uzupełnić poziom, by nie doprowadzić do
uszkodzenia silnika.
Wskazywany poprzez wyświetlenie komunikatu
w zestawie wskaźników. Wskazywana jest poprzez wyświetlenie
komunikatu w zestawie wskaźników.
Skontaktować się z autoryzowanym
dealerem lub punktem napraw Toyoty bądź
innym odpowiednio wykwalifikowanym i
wyposażonym fachowcem.
Proace_PL.indb 3401/08/2016 10:31

35
1
Przyrządy pokładowe
Jumpy _pl_Chap01_instruments-de-bord_ed01-2016

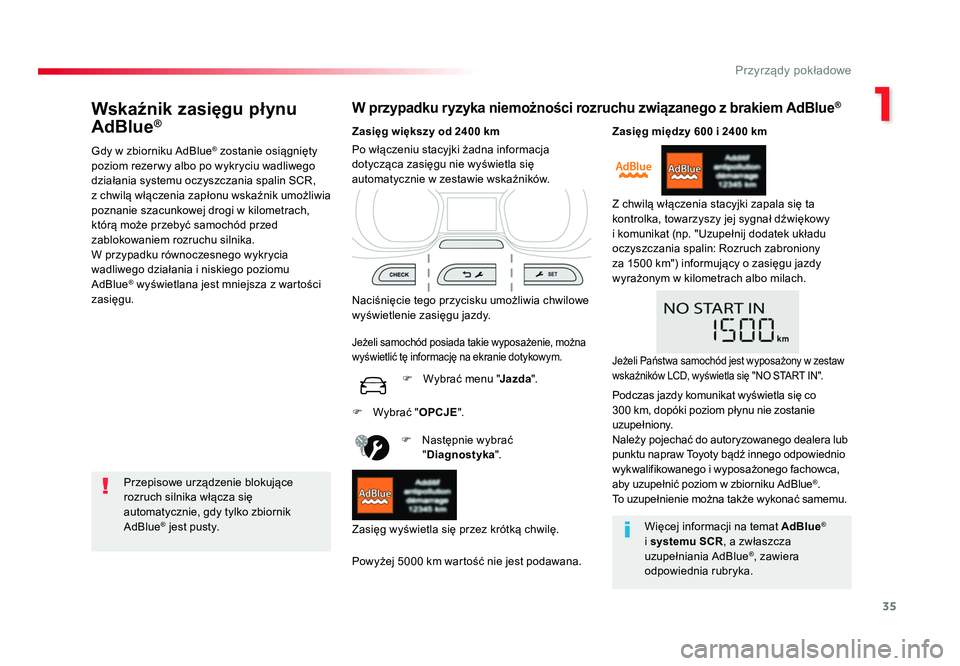

Wskaźnik zasięgu płynu
AdBlue®
Gdy w zbiorniku AdBlue® zostanie osiągnięty
poziom rezer wy albo po wykryciu wadliwego
działania systemu oczyszczania spalin SCR,
z chwilą włączenia zapłonu wskaźnik umożliwia
poznanie szacunkowej drogi w kilometrach,
którą może przebyć samochód przed
zablokowaniem rozruchu silnika.
W przypadku równoczesnego wykrycia
wadliwego działania i niskiego poziomu
AdBlue
® wyświetlana jest mniejsza z wartości
zasięgu.
W przypadku ryzyka niemożności rozruchu związanego z brakiem AdBlue®
Przepisowe urządzenie blokujące
rozruch silnika włącza się
automatycznie, gdy tylko zbiornik
AdBlue
® jest pusty. Zasięg większy od 2400 km
Naciśnięcie tego przycisku umożliwia chwilowe
wyświetlenie zasięgu jazdy.
F Następnie wybrać "Diagnostyka ".
Powyżej 5000 km wartość nie jest podawana. Po włączeniu stacyjki żadna informacja
dotycząca zasięgu nie wyświetla się
automatycznie w zestawie wskaźników.
Zasięg wyświetla się przez krótką chwilę.
Jeżeli samochód posiada takie wyposażenie, można
wyświetlić tę informację na ekranie dotykowym.
F Wybrać menu " Jazda". Zasięg między 600 i 2400 km
Z chwilą włączenia stacyjki zapala się ta
kontrolka, towarzyszy jej sygnał dźwiękowy
i komunikat (np. "Uzupełnij dodatek układu
oczyszczania spalin: Rozruch zabroniony
za 1500 km") informujący o zasięgu jazdy
wyrażonym w kilometrach albo milach.
F Wybrać " OPCJE".
Więcej informacji na temat AdBlue
®
i systemu SCR , a zwłaszcza
uzupełniania AdBlue
®, zawiera
odpowiednia rubryka.
Jeżeli Państwa samochód jest wyposażony w zestaw
wskaźników LCD, wyświetla się "NO START IN".
Podczas jazdy komunikat wyświetla się co
300 km, dopóki poziom płynu nie zostanie
uzupełniony.
Należy pojechać do autoryzowanego dealera lub
punktu napraw Toyoty bądź innego odpowiednio
wykwalifikowanego i wyposażonego fachowca,
aby uzupełnić poziom w zbiorniku AdBlue
®.
To uzupełnienie można także wykonać samemu.
Proace_PL.indb 3501/08/2016 10:31

36
Przyrządy pokładowe
Jumpy _pl_Chap01_instruments-de-bord_ed01-2016

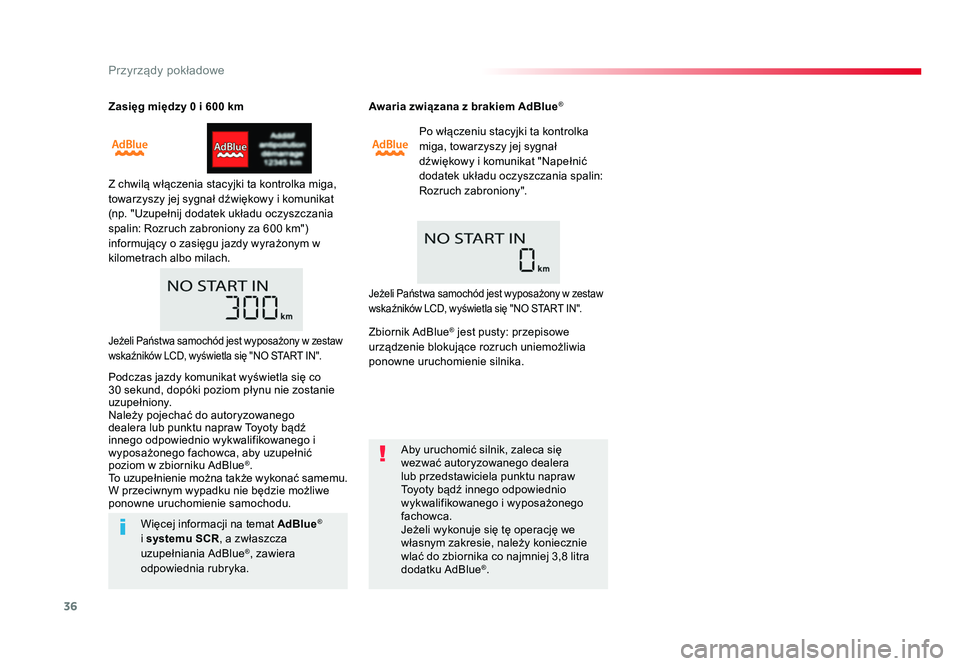

Zasięg między 0 i 600 km
Z chwilą włączenia stacyjki ta kontrolka miga,
towarzyszy jej sygnał dźwiękowy i komunikat
(np. "Uzupełnij dodatek układu oczyszczania
spalin: Rozruch zabroniony za 600 km")
informujący o zasięgu jazdy wyrażonym w
kilometrach albo milach.Awaria związana z brakiem AdBlue®
Po włączeniu stacyjki ta kontrolka
miga, towarzyszy jej sygnał
dźwiękowy i komunikat "Napełnić
dodatek układu oczyszczania spalin:
Rozruch zabroniony".
Aby uruchomić silnik, zaleca się
wezwać autoryzowanego dealera
lub przedstawiciela punktu napraw
Toyoty bądź innego odpowiednio
wykwalifikowanego i wyposażonego
fachowca.
Jeżeli wykonuje się tę operację we
własnym zakresie, należy koniecznie
wlać do zbiornika co najmniej 3,8 litra
dodatku AdBlue
®.
Więcej informacji na temat AdBlue
®
i systemu SCR , a zwłaszcza
uzupełniania AdBlue
®, zawiera
odpowiednia rubryka.
Jeżeli Państwa samochód jest wyposażony w zestaw
wskaźników LCD, wyświetla się "NO START IN". Jeżeli Państwa samochód jest wyposażony w zestaw
wskaźników LCD, wyświetla się "NO START IN".
Podczas jazdy komunikat wyświetla się co
30 sekund, dopóki poziom płynu nie zostanie
uzupełniony.
Należy pojechać do autoryzowanego
dealera lub punktu napraw Toyoty bądź
innego odpowiednio wykwalifikowanego i
wyposażonego fachowca, aby uzupełnić
poziom w zbiorniku AdBlue
®.
To uzupełnienie można tak że wykonać samemu.
W przeciwnym wypadku nie będzie możliwe
ponowne uruchomienie samochodu. Zbiornik AdBlue
® jest pusty: przepisowe
urządzenie blokujące rozruch uniemożliwia
ponowne uruchomienie silnika.
Proace_PL.indb 3601/08/2016 10:31

37
1
Przyrządy pokładowe
Jumpy _pl_Chap01_instruments-de-bord_ed01-2016
Rozruch zabroniony
Przy każdym włączeniu stacyjki zapalają
się te kontrolki, którym towarzyszy sygnał
dźwiękowy i wyświetlenie komunikatu "Usterka
oczyszczania spalin: Rozruch zabroniony".
Dopuszczalna granica przebiegu została
przekroczona: urządzenie blokujące rozruch
uniemożliwia ponowne uruchomienie silnika.
Aby uruchomić silnik, należy wezwać
autoryzowanego dealera lub przedstawiciela
punktu napraw Toyoty bądź innego
odpowiednio wykwalifikowanego i
wyposażonego fachowca.
W przypadku wykrycia niesprawności systemu oczyszczania spalin SCR
Urządzenie blokujące rozruch silnika włącza się automatycznie, po tym jak przejedziemy ponad 1100 km po potwierdzeniu usterki systemu czystości spalin
SCR. System musi jak najszybciej sprawdzić autoryzowany dealer lub punkt napraw Toyoty bądź inny odpowiednio wykwalifikowany i wyposażony fachowiec.
Jeżeli jest to chwilowa niesprawność,
alarm znika w trakcie następnej jazdy,
po kontroli autodiagnostyki systemu
oczyszczania spalin SCR.
W przypadku w ykr ycia

niesprawności
Zapalają się te kontrolki oraz towarzyszy im
sygnał dźwiękowy i wyświetlenie komunikatu
"Usterka oczyszczania spalin".
Alarm włącza się podczas jazdy, gdy
niesprawność jest wykryta po raz pier wszy,
następnie po włączeniu stacyjki przy kolejnej
jeździe, dopóki utrzymuje się przyczyna

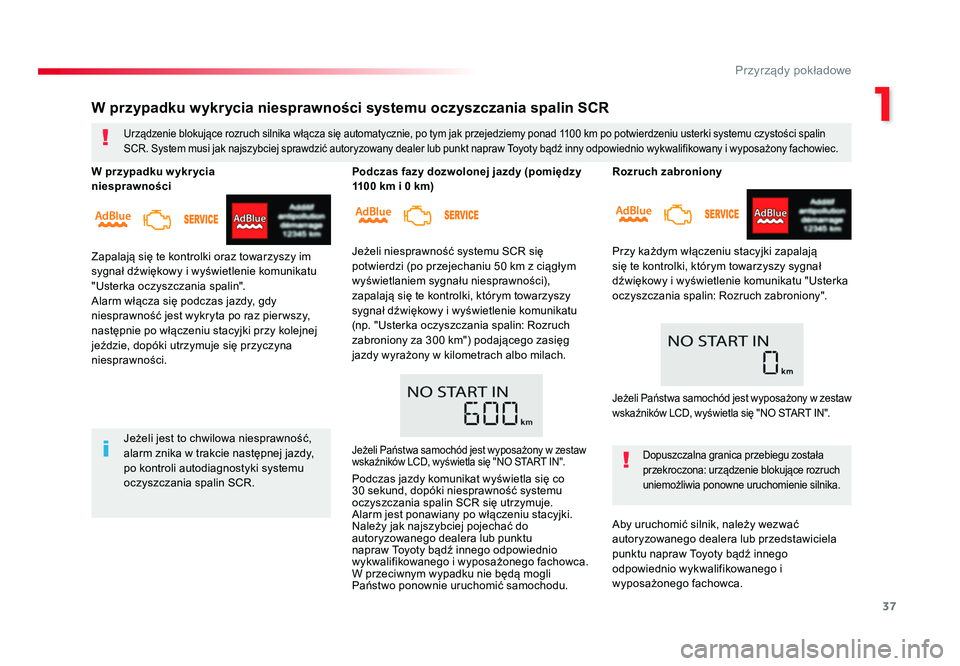

niesprawności. Podczas fazy dozwolonej jazdy (pomiędzy
1100 km i 0 km)
Jeżeli niesprawność systemu SCR się
potwierdzi (po przejechaniu 50 km z ciągłym
wyświetlaniem sygnału niesprawności),
zapalają się te kontrolki, którym towarzyszy
sygnał dźwiękowy i wyświetlenie komunikatu
(np. "Usterka oczyszczania spalin: Rozruch
zabroniony za 300 km") podającego zasięg
jazdy wyrażony w kilometrach albo milach.Jeżeli Państwa samochód jest wyposażony w zestaw
wskaźników LCD, wyświetla się "NO START IN".
Podczas jazdy komunikat wyświetla się co
30 sekund, dopóki niesprawność systemu
oczyszczania spalin SCR się utrzymuje.
Alarm jest ponawiany po włączeniu stacyjki.
Należy jak najszybciej pojechać do
autoryzowanego dealera lub punktu
napraw Toyoty bądź innego odpowiednio
wykwalifikowanego i wyposażonego fachowca.
W przeciwnym wypadku nie będą mogli
Państwo ponownie uruchomić samochodu.
Jeżeli Państwa samochód jest wyposażony w zestaw
wskaźników LCD, wyświetla się "NO START IN".
Proace_PL.indb 3701/08/2016 10:31

38
Przyrządy pokładowe
Jumpy _pl_Chap01_instruments-de-bord_ed01-2016

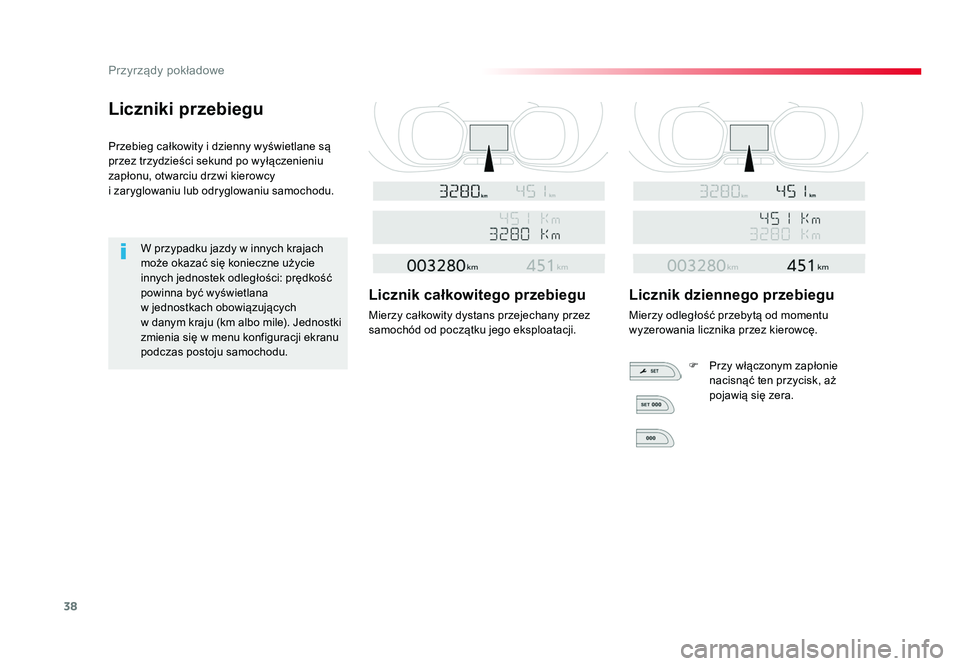

Liczniki przebiegu
Przebieg całkowity i dzienny wyświetlane są
przez trzydzieści sekund po wyłączenieniu
zapłonu, otwarciu drzwi kierowcy
i zaryglowaniu lub odryglowaniu samochodu.W przypadku jazdy w innych krajach
może okazać się konieczne użycie
innych jednostek odległości: prędkość
powinna być wyświetlana
w jednostkach obowiązujących
w danym kraju (km albo mile). Jednostki
zmienia się w menu konfiguracji ekranu
podczas postoju samochodu.
Licznik całkowitego przebiegu
Mierzy całkowity dystans przejechany przez
samochód od początku jego eksploatacji.
Licznik dziennego przebiegu
Mierzy odległość przebytą od momentu
wyzerowania licznika przez kierowcę.
F Przy włączonym zapłonie nacisnąć ten przycisk, aż
pojawią się zera.
Proace_PL.indb 3801/08/2016 10:31

39
1
Przyrządy pokładowe
Jumpy _pl_Chap01_instruments-de-bord_ed01-2016

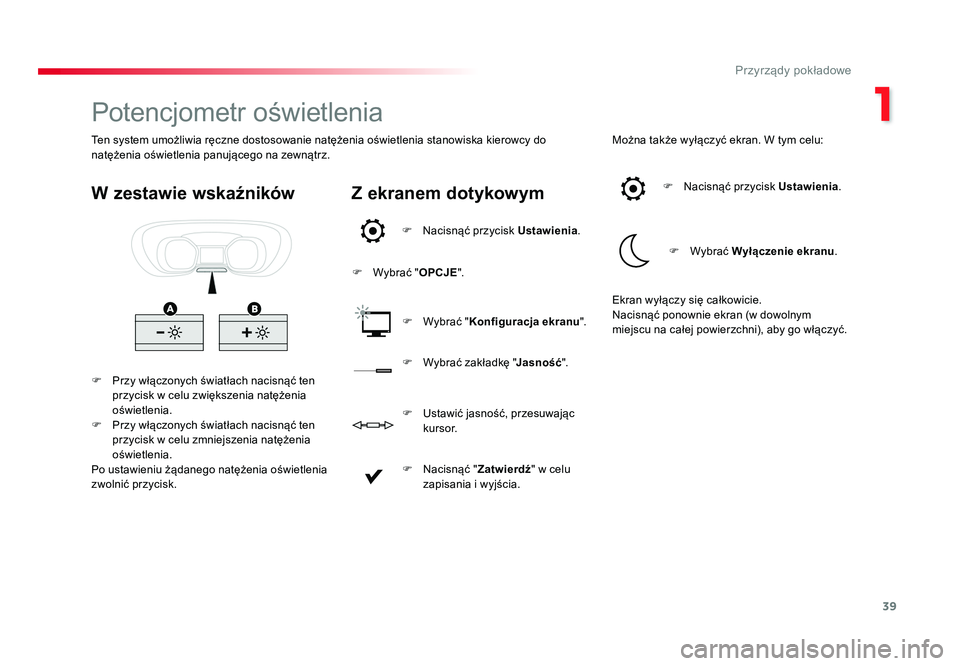

Potencjometr oświetlenia
F Przy włączonych światłach nacisnąć ten przycisk w celu zwiększenia natężenia
oświetlenia.
F Przy włączonych światłach nacisnąć ten przycisk w celu zmniejszenia natężenia
oświetlenia.
Po ustawieniu żądanego natężenia oświetlenia
zwolnić przycisk.
W zestawie wskaźników Z ekranem dotykowym
F Nacisnąć przycisk Ustawienia.
F Wybrać " OPCJE".
F Wybrać " Konfiguracja ekranu ".Można także wyłączyć ekran. W tym celu:
F Wybrać zakładkę " Jasność". F Nacisnąć przycisk
Ustawienia.
F Wybrać Wyłączenie ekranu .
F Nacisnąć " Zatwierdź" w celu
zapisania i wyjścia.
F Ustawić jasność, przesuwając
kursor. Ekran wyłączy się całkowicie.
Nacisnąć ponownie ekran (w dowolnym
miejscu na całej powierzchni), aby go włączyć.
Ten system umożliwia ręczne dostosowanie natężenia oświetlenia stanowiska kierowcy do
natężenia oświetlenia panującego na zewnątrz.
Proace_PL.indb 3901/08/2016 10:31

40
Przyrządy pokładowe
Jumpy _pl_Chap01_instruments-de-bord_ed01-2016
System przekazujący użytkownikowi informacje na temat bieżącej trasy (zasięg, zużycie paliwa…).
Komputer pokładowy
Wyświetlanie danych
F Nacisnąć przycisk znajdujący się na końcu przełącznika w ycieraczek szyby w celu
wyświetlenia kolejno poszczególnych
zakładek komputera pokładowego. F Albo nacisnąć pokrętło usytuowane
na kierownicy (w zależności od
wyposażenia). - Informacje chwilowe:
● zasięg,
● chwilowe zużycie paliwa,
● licznik czasu Stop & Start.
Tr a s y "1" i "2" są niezależne, ale mają te same
parametry.
Tr a s a "1" umożliwia na przykład obliczanie
dzienne, a trasa "2" – obliczenia miesięczne.
-
Tr a s a "2" :
● średnia prędkość,
● średnie zużycie paliwa,
● przebyta odległość
dla drugiej trasy.
-
Tr a s a "1" :
● średnia prędkość,
● średnie zużycie paliwa,
● przebyta odległość
dla pier wszej trasy.
Jeżeli samochód jest w nią wyposażony,
dostępna jest 2. trasa.
Proace_PL.indb 4001/08/2016 10:31
