TOYOTA PROACE 2017 Instrukcja obsługi (in Polish)

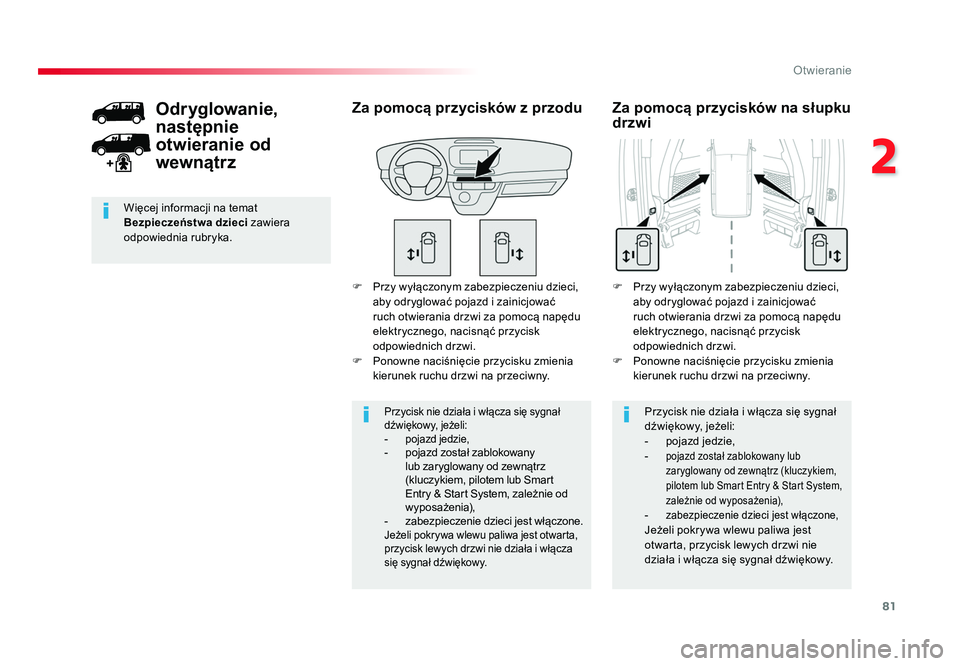

81
2
Otwieranie
Jumpy _pl_Chap02_ouvertures_ed01-2016
F Przy wyłączonym zabezpieczeniu dzieci, aby odryglować pojazd i zainicjować
ruch otwierania drzwi za pomocą napędu
elektrycznego, nacisnąć przycisk
odpowiednich drzwi.
F Ponowne naciśnięcie przycisku zmienia kierunek ruchu drzwi na przeciwny.
Przycisk nie działa i włącza się sygnał
dźwiękowy, jeżeli:
- pojazd jedzie,- pojazd został zablokowany
lub zaryglowany od zewnÄ…trz
(kluczykiem, pilotem lub Smart
Entry & Start System, zależnie od
wyposażenia),
- zabezpieczenie dzieci jest włączone.
Jeżeli pokrywa wlewu paliwa jest otwarta,
przycisk lewych drzwi nie działa i włącza
się sygnał dźwiękowy.
Przycisk nie działa i włącza się sygnał
dźwiękowy, jeżeli:
- pojazd jedzie,
-
pojazd został zablokowany lub
zaryglowany od zewnÄ…trz (kluczykiem,
pilotem lub Smart Entry & Start System,
zależnie od wyposażenia),
- zabezpieczenie dzieci jest włączone,Jeżeli pokrywa wlewu paliwa jest
otwarta, przycisk lewych drzwi nie
działa i włącza się sygnał dźwiękowy.
Za pomocą przycisków z przoduOdryglowanie,
następnie
otwieranie od
wewnątrzZa pomocą przycisków na słupku
drzwi
F Przy wyłączonym zabezpieczeniu dzieci,
aby odryglować pojazd i zainicjować
ruch otwierania drzwi za pomocą napędu
elektrycznego, nacisnąć przycisk
odpowiednich drzwi.
F Ponowne naciśnięcie przycisku zmienia kierunek ruchu drzwi na przeciwny.
Więcej informacji na temat
Bezpieczeństwa dzieci
zawiera
odpowiednia rubryka.
Proace_PL.indb 8101/08/2016 10:31

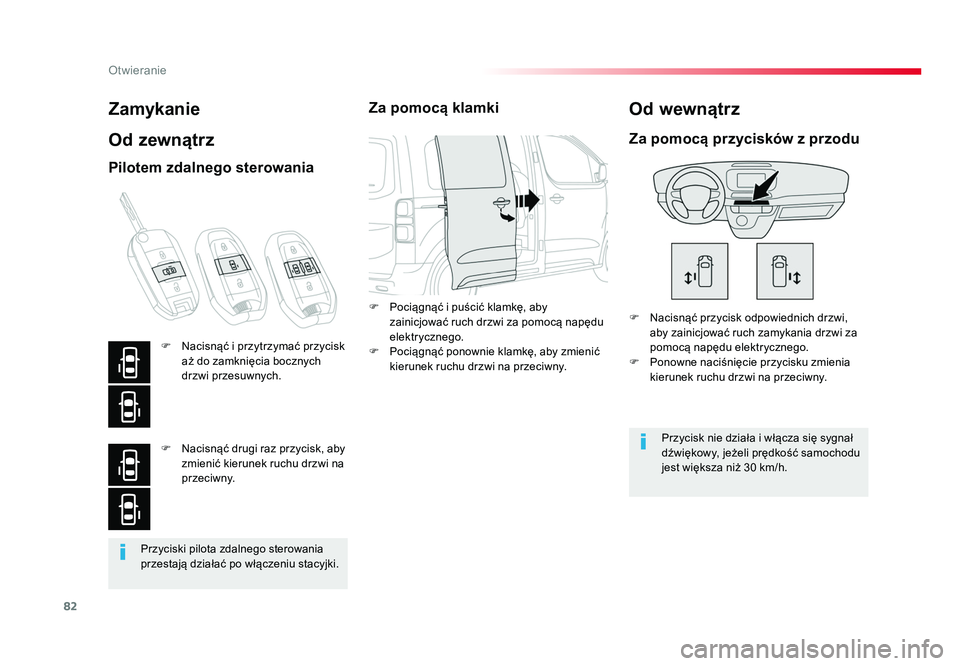

82
Otwieranie
Jumpy _pl_Chap02_ouvertures_ed01-2016
Przyciski pilota zdalnego sterowania
przestają działać po włączeniu stacyjki.
Zamykanie
Od zewnÄ…trz
F Nacisnąć przycisk odpowiednich drzwi, aby zainicjować ruch zamykania drzwi za
pomocą napędu elektrycznego.
F Ponowne naciśnięcie przycisku zmienia kierunek ruchu drzwi na przeciwny.
Za pomocą przycisków z przodu
Przycisk nie działa i włącza się sygnał
dźwiękowy, jeżeli prędkość samochodu
jest większa niż 30 km/h.
Od wewnÄ…trz
Pilotem zdalnego sterowania
F Nacisnąć i przytrzymać przycisk aż do zamknięcia bocznych
drzwi przesuwnych.
F Nacisnąć drugi raz przycisk, aby zmienić kierunek ruchu drzwi na
p r ze c i w ny.
Za pomocÄ… klamki
F Pociągnąć i puścić klamkę, aby zainicjować ruch drzwi za pomocą napędu
elektrycznego.
F Pociągnąć ponownie klamkę, aby zmienić kierunek ruchu drzwi na przeciwny.
Proace_PL.indb 8201/08/2016 10:31

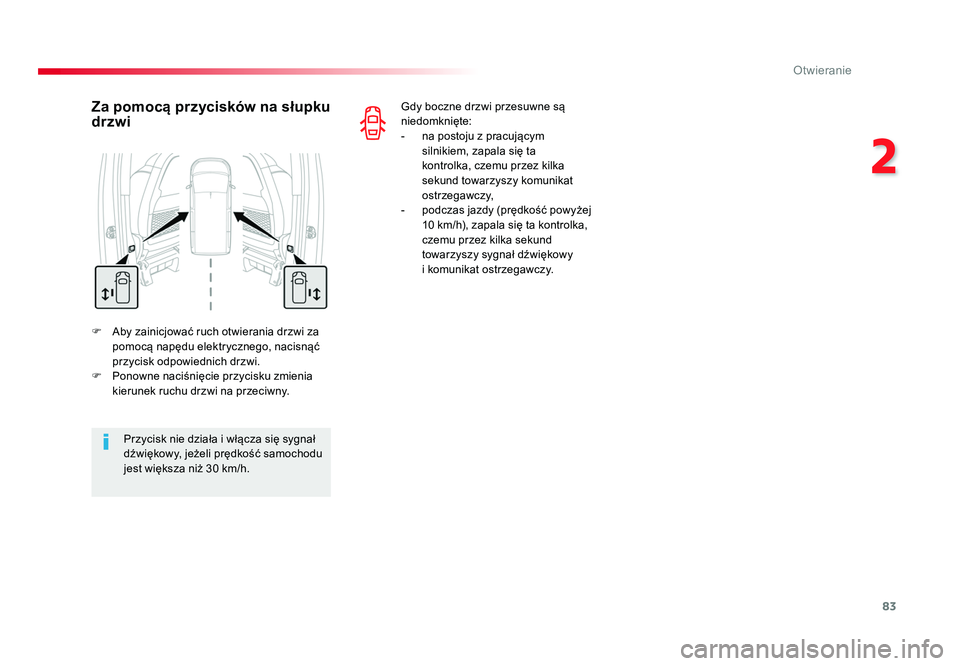

83
2
Otwieranie
Jumpy _pl_Chap02_ouvertures_ed01-2016
F Aby zainicjować ruch otwierania drzwi za pomocą napędu elektrycznego, nacisnąć
przycisk odpowiednich drzwi.
F Ponowne naciśnięcie przycisku zmienia kierunek ruchu drzwi na przeciwny.
Za pomocą przycisków na słupku
drzwi
Przycisk nie działa i włącza się sygnał
dźwiękowy, jeżeli prędkość samochodu
jest większa niż 30 km/h. Gdy boczne drzwi przesuwne są
niedomknięte:
- na postoju z pracujÄ…cym
silnikiem, zapala siÄ™ ta
kontrolka, czemu przez kilka
sekund towarzyszy komunikat
ostrzegawczy,
- podczas jazdy (prędkość powyżej 10 km/h), zapala się ta kontrolka,
czemu przez kilka sekund
towarzyszy sygnał dźwiękowy
i komunikat ostrzegawczy.
Proace_PL.indb 8301/08/2016 10:31

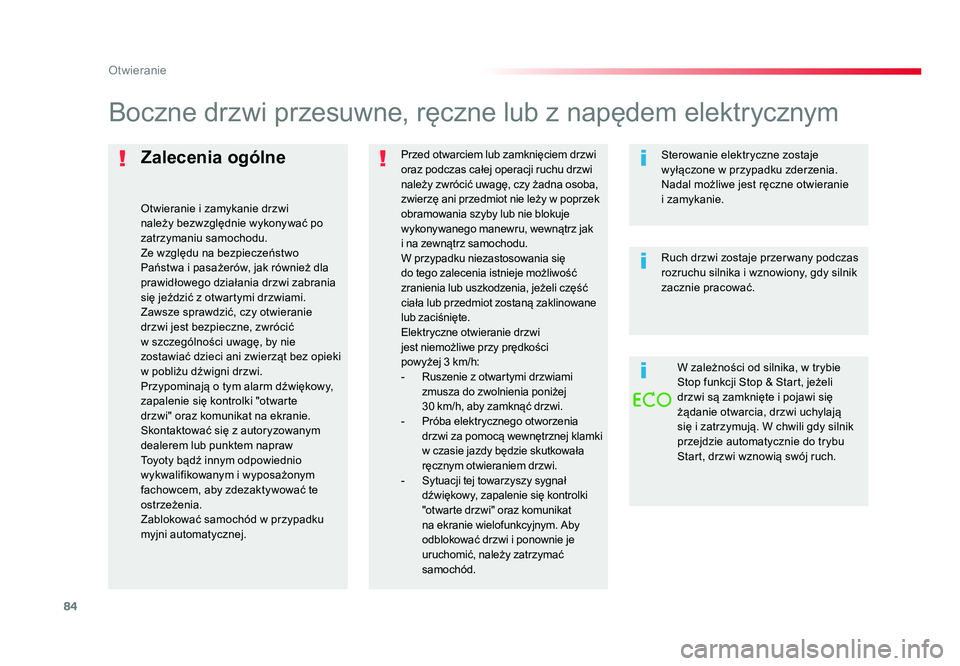

84
Otwieranie
Jumpy _pl_Chap02_ouvertures_ed01-2016
Zalecenia ogólne
Otwieranie i zamykanie drzwi
należy bezwzględnie wykonywać po
zatrzymaniu samochodu.
Ze względu na bezpieczeństwo
Państwa i pasażerów, jak również dla
prawidłowego działania drzwi zabrania
się jeździć z otwartymi drzwiami.
Zawsze sprawdzić, czy otwieranie
drzwi jest bezpieczne, zwrócić
w szczególności uwagę, by nie
zostawiać dzieci ani zwierząt bez opieki
w pobliżu dźwigni drzwi.
Przypominają o tym alarm dźwiękowy,
zapalenie siÄ™ kontrolki "otwarte
drzwi" oraz komunikat na ekranie.
Skontaktować się z autoryzowanym
dealerem lub punktem napraw
Toyoty bądź innym odpowiednio
wykwalifikowanym i wyposażonym
fachowcem, aby zdezaktywować te
ostrzeżenia.
Zablokować samochód w przypadku
myjni automatycznej. Przed otwarciem lub zamknięciem drzwi
oraz podczas całej operacji ruchu drzwi
należy zwrócić uwagę, czy żadna osoba,
zwierzę ani przedmiot nie leży w poprzek
obramowania szyby lub nie blokuje
wykonywanego manewru, wewnÄ…trz jak
i
na zewnÄ…trz samochodu.
W przypadku niezastosowania siÄ™
do tego zalecenia istnieje możliwość
zranienia lub uszkodzenia, jeżeli część
ciała lub przedmiot zostaną zaklinowane
lub zaciśnięte.
Elektryczne otwieranie drzwi
jest niemożliwe przy prędkości
powyżej 3 km/h:
- Ruszenie z otwartymi drzwiami
zmusza do zwolnienia poniżej
30 km/h, aby zamknąć drzwi.
- Próba elektrycznego otworzenia
drzwi za pomocą wewnętrznej klamki
w czasie jazdy będzie skutkowała
ręcznym otwieraniem drzwi.
- Sytuacji tej towarzyszy sygnał
dźwiękowy, zapalenie się kontrolki
"otwarte drzwi" oraz komunikat
na ekranie wielofunkcyjnym. Aby
odblokować drzwi i ponownie je
uruchomić, należy zatrzymać
samochód.
Boczne drzwi przesuwne, ręczne lub z napędem elektrycznym
Sterowanie elektryczne zostaje
wyłączone w przypadku zderzenia.
Nadal możliwe jest ręczne otwieranie
i zamykanie.
Ruch drzwi zostaje przer wany podczas
rozruchu silnika i wznowiony, gdy silnik
zacznie pracować.
W zależności od silnika, w trybie
Stop funkcji Stop & Start, jeżeli
drzwi są zamknięte i pojawi się
żądanie otwarcia, drzwi uchylają
siÄ™ i zatrzymujÄ…. W chwili gdy silnik
przejdzie automatycznie do trybu
Start, drzwi wznowią swój ruch.
Proace_PL.indb 8401/08/2016 10:31

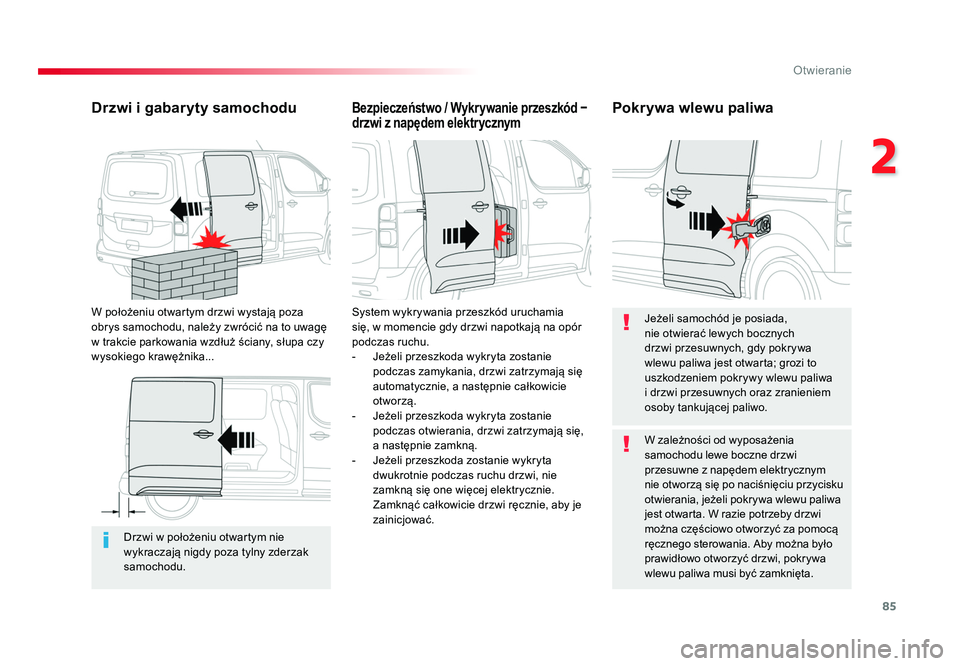

85
2
Otwieranie
Jumpy _pl_Chap02_ouvertures_ed01-2016
Drzwi w położeniu otwartym nie
wykraczajÄ… nigdy poza tylny zderzak
samochodu.
Drzwi i gabaryty samochodu
W położeniu otwartym drzwi wystają poza
obrys samochodu, należy zwrócić na to uwagę
w trakcie parkowania wzdłuż ściany, słupa czy
wysokiego krawężnika...
Bezpieczeństwo / Wykrywanie przeszkód −
drzwi z napędem elektrycznymPokrywa wlewu paliwa
System wykrywania przeszkód uruchamia
się, w momencie gdy drzwi napotkają na opór
podczas ruchu.
- Jeżeli przeszkoda wykryta zostanie podczas zamykania, drzwi zatrzymają się
automatycznie, a następnie całkowicie
otworzÄ….
- Jeżeli przeszkoda wykryta zostanie podczas otwierania, drzwi zatrzymają się,
a następnie zamkną.
- Jeżeli przeszkoda zostanie wykryta dwukrotnie podczas ruchu drzwi, nie
zamkną się one więcej elektrycznie.
Zamknąć całkowicie drzwi ręcznie, aby je
zainicjować. Jeżeli samochód je posiada,
nie otwierać lewych bocznych
drzwi przesuwnych, gdy pokrywa
wlewu paliwa jest otwarta; grozi to
uszkodzeniem pokrywy wlewu paliwa
i drzwi przesuwnych oraz zranieniem
osoby tankujÄ…cej paliwo.
W zależności od wyposażenia
samochodu lewe boczne drzwi
przesuwne z napędem elektrycznym
nie otworzą się po naciśnięciu przycisku
otwierania, jeżeli pokrywa wlewu paliwa
jest otwarta. W razie potrzeby drzwi
można częściowo otworzyć za pomocą
ręcznego sterowania. Aby można było
prawidłowo otworzyć drzwi, pokrywa
wlewu paliwa musi być zamknięta.
Proace_PL.indb 8501/08/2016 10:31

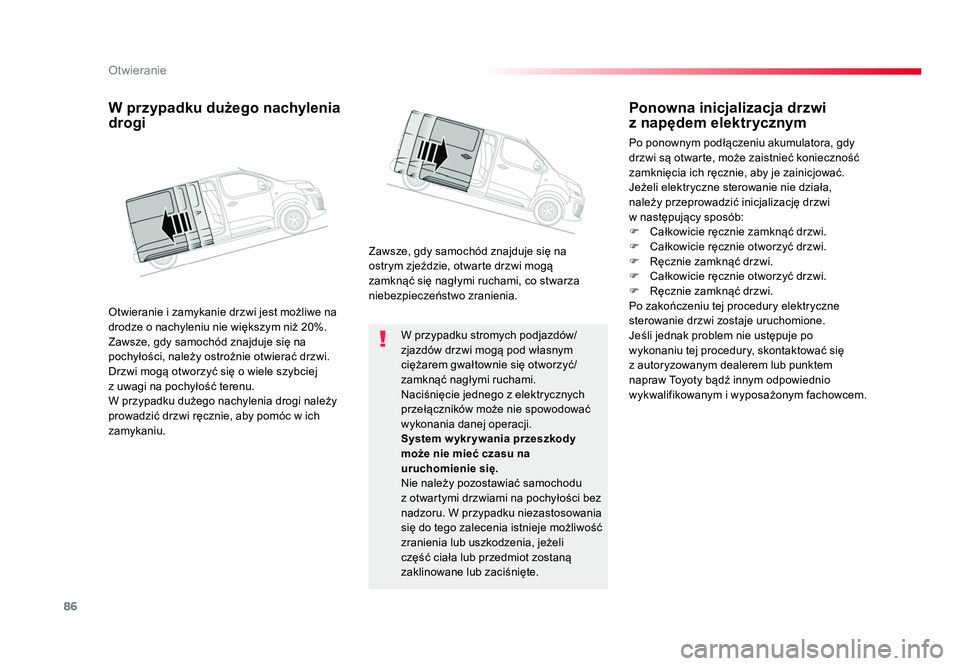

86
Otwieranie
Jumpy _pl_Chap02_ouvertures_ed01-2016
W przypadku stromych podjazdów/
zjazdów drzwi mogą pod własnym
ciężarem gwałtownie się otworzyć/
zamknąć nagłymi ruchami.
Naciśnięcie jednego z elektrycznych
przełączników może nie spowodować
wykonania danej operacji.
System w ykr ywania przeszkody
może nie mieć czasu na
uruchomienie siÄ™.
Nie należy pozostawiać samochodu
z otwartymi drzwiami na pochyłości bez
nadzoru. W przypadku niezastosowania
się do tego zalecenia istnieje możliwość
zranienia lub uszkodzenia, jeżeli
część ciała lub przedmiot zostaną
zaklinowane lub zaciśnięte.
W przypadku dużego nachylenia
drogi
Otwieranie i zamykanie drzwi jest możliwe na
drodze o nachyleniu nie większym niż 20%.
Zawsze, gdy samochód znajduje się na
pochyłości, należy ostrożnie otwierać drzwi.
Drzwi mogą otworzyć się o wiele szybciej
z uwagi na pochyłość terenu.
W przypadku dużego nachylenia drogi należy
prowadzić drzwi ręcznie, aby pomóc w ich
zamykaniu. Zawsze, gdy samochód znajduje się na
ostrym zjeździe, otwarte drzwi mogą
zamknąć się nagłymi ruchami, co stwarza
niebezpieczeństwo zranienia.
Ponowna inicjalizacja drzwi
z napędem elektrycznym
Po ponownym podłączeniu akumulatora, gdy
drzwi są otwarte, może zaistnieć konieczność
zamknięcia ich ręcznie, aby je zainicjować.
Jeżeli elektryczne sterowanie nie działa,
należy przeprowadzić inicjalizację drzwi
w następujący sposób:
F Całkowicie ręcznie zamknąć drzwi.
F Całkowicie ręcznie otworzyć drzwi.
F Ręcznie zamknąć drzwi.
F Całkowicie ręcznie otworzyć drzwi.
F Ręcznie zamknąć drzwi.
Po zakończeniu tej procedury elektryczne
sterowanie drzwi zostaje uruchomione.
Jeśli jednak problem nie ustępuje po
wykonaniu tej procedury, skontaktować się
z autoryzowanym dealerem lub punktem
napraw Toyoty bądź innym odpowiednio
wykwalifikowanym i wyposażonym fachowcem.
Proace_PL.indb 8601/08/2016 10:31

87
2
Otwieranie
Jumpy _pl_Chap02_ouvertures_ed01-2016
Automatyczne ryglowanie po
zamknięciu drzwi można programować
w menu konfiguracyjnym pojazdu.

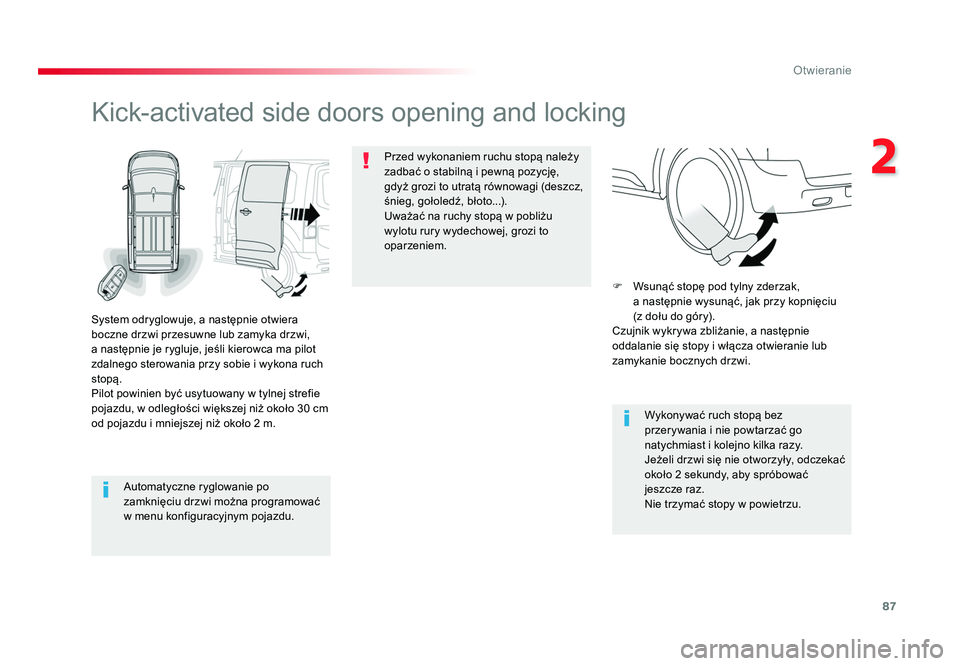

Kick-activated side doors opening and locking
System odryglowuje, a następnie otwiera
boczne drzwi przesuwne lub zamyka drzwi,
a następnie je rygluje, jeśli kierowca ma pilot
zdalnego sterowania przy sobie i wykona ruch
stopÄ….
Pilot powinien być usytuowany w tylnej strefie
pojazdu, w odległości większej niż około 30 cm
od pojazdu i mniejszej niż około 2 m.Przed wykonaniem ruchu stopą należy
zadbać o stabilną i pewną pozycję,
gdyż grozi to utratą równowagi (deszcz,
śnieg, gołoledź, błoto...).
Uważać na ruchy stopą w pobliżu
wylotu rury wydechowej, grozi to
oparzeniem.
Wykonywać ruch stopą bez
przerywania i nie powtarzać go
natychmiast i kolejno kilka razy.
Jeżeli drzwi się nie otworzyły, odczekać
około 2 sekundy, aby spróbować
jeszcze raz.
Nie trzymać stopy w powietrzu.
F Wsunąć stopę pod tylny zderzak,
a następnie wysunąć, jak przy kopnięciu
(z dołu do góry).
Czujnik wykrywa zbliżanie, a następnie
oddalanie się stopy i włącza otwieranie lub
zamykanie bocznych drzwi.
Proace_PL.indb 8701/08/2016 10:31

88
Otwieranie
Jumpy _pl_Chap02_ouvertures_ed01-2016
Więcej informacji na temat kluczyka,
pilota lub Smart Entry & Start System, a
w szczególności na temat całkowitego
lub selektywnego odblokowywania
pojazdu podano w odpowiedniej części.
Uwzględnienie otwierania
sygnalizowane jest miganiem
kierunkowskazów przez kilka sekund,
czemu towarzyszy sygnał dźwiękowy.
Kierunek ruchu drzwi zmienia siÄ™ na
przeciwny, jeżeli ruch stopą wykona się
w trakcie manewru.
W zależności od wyposażenia
elektryczne lusterka wsteczne
rozkładają się przy odryglowaniu.
Otwieranie
FunkcjÄ™ "
Otwieranie bagażnika bez użycia
rąk " włącza się w menu konfiguracji pojazdu.
F Trzymając pilot przy sobie w strefie rozpoznawania A, wsunąć stopę
pod boczny tylny zderzak, od strony
odpowiadającej drzwiom, które chcemy
otworzyć.
Funkcja wyboru kabiny i przestrzeni
ładunkowej wyłączona.
Funkcja wyboru kabiny i przestrzeni
ładunkowej włączona.
Jeżeli pojazd jest zaryglowany, odryglowuje się
przed otwarciem drzwi.
Jeżeli pojazd jest zaryglowany, przestrzeń
Å‚adunkowa odryglowuje siÄ™ przed otwarciem
drzwi. Jeżeli pojazd jest zaryglowany, odryglowuje się
przed otwarciem drzwi.
Proace_PL.indb 8801/08/2016 10:31

89

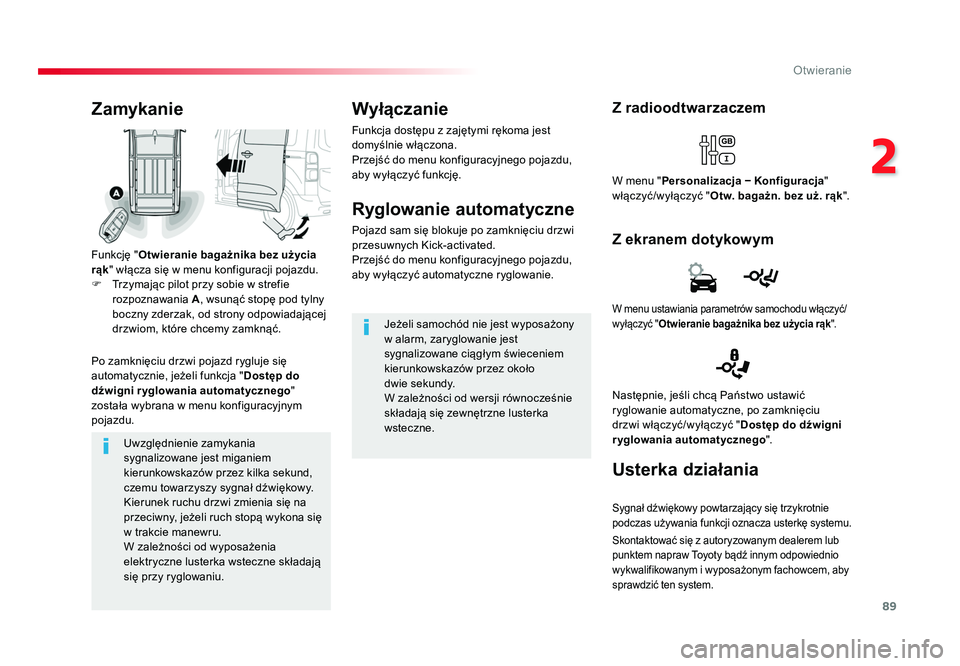

2
Otwieranie
Jumpy _pl_Chap02_ouvertures_ed01-2016
Uwzględnienie zamykania
sygnalizowane jest miganiem
kierunkowskazów przez kilka sekund,
czemu towarzyszy sygnał dźwiękowy.
Kierunek ruchu drzwi zmienia siÄ™ na
przeciwny, jeżeli ruch stopą wykona się
w trakcie manewru.
W zależności od wyposażenia
elektryczne lusterka wsteczne składają
siÄ™ przy ryglowaniu.
Zamykanie
Funkcję "Otwieranie bagażnika bez użycia
rąk " włącza się w menu konfiguracji pojazdu.
F Trzymając pilot przy sobie w strefie rozpoznawania A, wsunąć stopę pod tylny
boczny zderzak, od strony odpowiadajÄ…cej
drzwiom, które chcemy zamknąć.
Po zamknięciu drzwi pojazd rygluje się
automatycznie, jeżeli funkcja " Dostęp do
dźwigni ryglowania automatycznego "
została wybrana w menu konfiguracyjnym
pojazdu.
Z radioodtwarzaczem
Z ekranem dotykowym
W menu " Personalizacja − Konfiguracja "
włączyć/wyłączyć " Otw. bagażn. bez uż. rąk ".
Wyłączanie
Funkcja dostępu z zajętymi rękoma jest
domyślnie włączona.
Przejść do menu konfiguracyjnego pojazdu,
aby wyłączyć funkcję.
Ryglowanie automatyczne
Pojazd sam się blokuje po zamknięciu drzwi
przesuwnych Kick-activated.
Przejść do menu konfiguracyjnego pojazdu,
aby wyłączyć automatyczne ryglowanie.
Jeżeli samochód nie jest wyposażony
w alarm, zaryglowanie jest
sygnalizowane ciągłym świeceniem
kierunkowskazów przez około
dwie sekundy.
W zależności od wersji równocześnie
składają się zewnętrzne lusterka
wsteczne.
W menu ustawiania parametrów samochodu włączyć/
wyłączyć " Otwieranie bagażnika bez użycia rąk ".
Następnie, jeśli chcą Państwo ustawić
ryglowanie automatyczne, po zamknięciu
drzwi włączyć/wyłączyć "Dostęp do dźwigni
ryglowania automatycznego ".
Usterka działania
Sygnał dźwiękowy powtarzający się trzykrotnie
podczas używania funkcji oznacza usterkę systemu.
Skontaktować się z autoryzowanym dealerem lub
punktem napraw Toyoty bądź innym odpowiednio
wykwalifikowanym i wyposażonym fachowcem, aby
sprawdzić ten system.
Proace_PL.indb 8901/08/2016 10:31

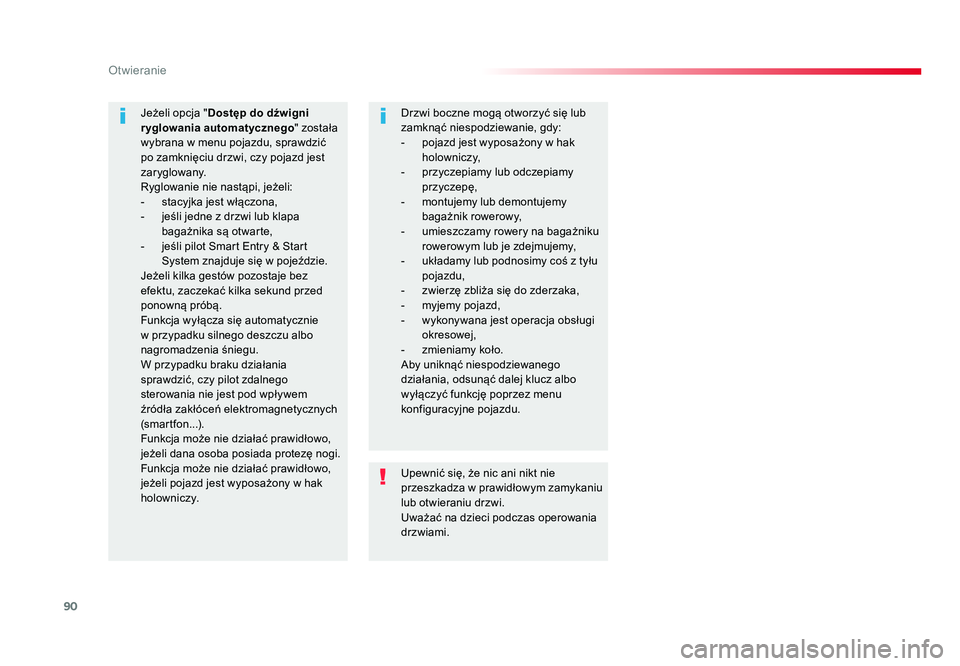

90
Otwieranie
Jumpy _pl_Chap02_ouvertures_ed01-2016
Upewnić się, że nic ani nikt nie
przeszkadza w prawidłowym zamykaniu
lub otwieraniu drzwi.
Uważać na dzieci podczas operowania
drzwiami.
Jeżeli opcja "
Dostęp do dźwigni
ryglowania automatycznego " została
wybrana w menu pojazdu, sprawdzić
po zamknięciu drzwi, czy pojazd jest
zaryglowany.
Ryglowanie nie nastąpi, jeżeli:
- stacyjka jest włączona,
- jeśli jedne z drzwi lub klapa bagażnika są otwarte,
- jeśli pilot Smart Entry & Start System znajduje się w pojeździe.
Jeżeli kilka gestów pozostaje bez
efektu, zaczekać kilka sekund przed
ponowną próbą.
Funkcja wyłącza się automatycznie
w przypadku silnego deszczu albo
nagromadzenia śniegu.
W przypadku braku działania
sprawdzić, czy pilot zdalnego
sterowania nie jest pod wpływem
źródła zakłóceń elektromagnetycznych
(smartfon...).
Funkcja może nie działać prawidłowo,
jeżeli dana osoba posiada protezę nogi.
Funkcja może nie działać prawidłowo,
jeżeli pojazd jest wyposażony w hak
holowniczy. Drzwi boczne mogą otworzyć się lub
zamknąć niespodziewanie, gdy:
- pojazd jest wyposażony w hak
holowniczy,
- przyczepiamy lub odczepiamy przyczepÄ™,
- montujemy lub demontujemy bagażnik rowerowy,
- umieszczamy rowery na bagażniku rowerowym lub je zdejmujemy,
- układamy lub podnosimy coś z tyłu pojazdu,
- zwierzę zbliża się do zderzaka,
- myjemy pojazd,
- wykonywana jest operacja obsługi okresowej,
- zmieniamy koło.
Aby uniknąć niespodziewanego
działania, odsunąć dalej klucz albo
wyłączyć funkcję poprzez menu
konfiguracyjne pojazdu.
Proace_PL.indb 9001/08/2016 10:31
