TOYOTA PROACE 2017 Kezelési útmutató (in Hungarian)

221
Proace_hu_Chap06_conduite_ed01-2016

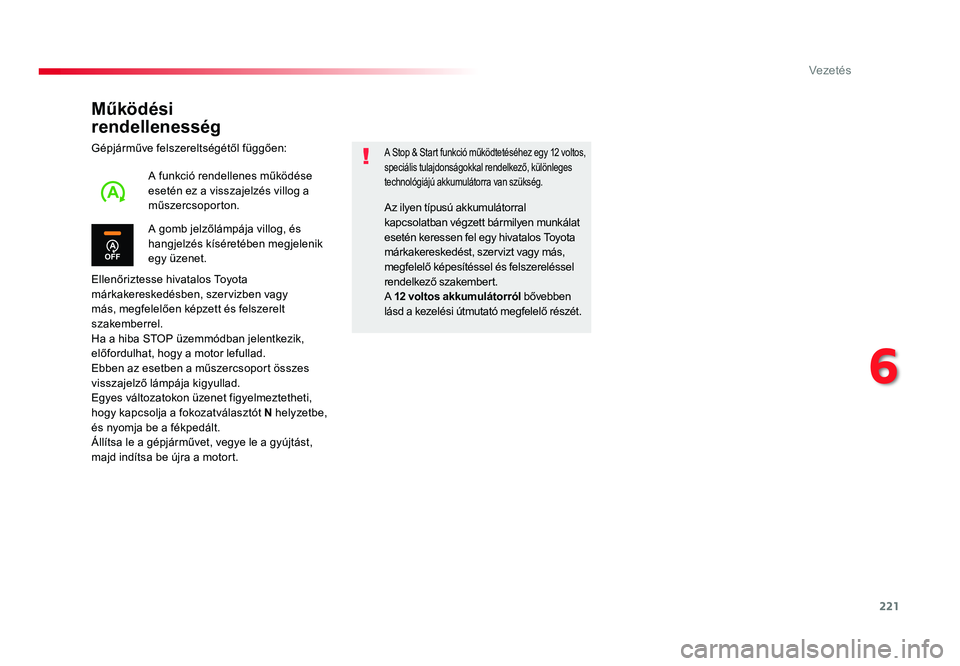

Működési
rendellenesség
Gépjárműve felszereltségétől függően:
Ellenőriztesse hivatalos Toyota
márkakereskedésben, szervizben vagy
más, megfelelően képzett és felszerelt
szakemberrel.
Ha a hiba STOP üzemmódban jelentkezik,
előfordulhat, hogy a motor lefullad.
Ebben az esetben a műszercsoport összes
visszajelző lámpája kigyullad.
Egyes változatokon üzenet figyelmeztetheti,
hogy kapcsolja a fokozatválasztót N helyzetbe,
és nyomja be a fékpedált.
Állítsa le a gépjárművet, vegye le a gyújtást,
majd indítsa be újra a motort.A Stop & Star t funkció működtetéséhez egy 12 voltos,
speciális tulajdonságokkal rendelkező, különleges
technológiájú akkumulátorra van szükség.
A gomb jelzőlámpája villog, és
hangjelzés kíséretében megjelenik
egy üzenet. A funkció rendellenes működése
esetén ez a visszajelzés villog a
műszercsoporton. Az ilyen típusú akkumulátorral
kapcsolatban végzett bármilyen munkálat
esetén keressen fel egy hivatalos Toyota
márkakereskedést, szervizt vagy más,
megfelelő képesítéssel és felszereléssel
rendelkező szakembert.
A 12 voltos akkumulátorról bővebben
lásd a kezelési útmutató megfelelő részét.
Proace_hu_Chap06_conduite_ed01-2016.indd 22101/07/2016 15:59
6
Vezetés

222
Proace_hu_Chap06_conduite_ed01-2016
1. Bekapcsolás2. Kikapcsolás (hosszan megnyomva)3. Fényerő szabályozása4. Kijelzés magasságának beállítása
A rendszer a bekapcsolást követően a
következő információkat vetíti ki:
A.
A gépjármű sebességeB. A sebességszabályozó/sebességkorlátozó
adatai
C. A követési távolság, ill. az automata vészfék és a navigációs rendszer
információi (ha gépjárművében
rendelkezésre áll ez a funkció)
D.
A sebességkorlátozásra vonatkozó információk (ha gépjárművében
rendelkezésre áll ez a funkció)
A rendszer a vezető látóterében elhelyezett
sötétített lapra vetít bizonyos információkat, így
a vezető anélkül tekintheti meg azokat, hogy az
útról le kellene vennie a szemét.
Vezérlők
Kijelzés működés közbenHead-up display kivetítő
A navigációs rendszerről bővebben
lásd az „Audio- és telematikai
berendezések ” c. fejezetet. F
A rendszer bekapcsolásához és a lap kiemeléséhez
járó motornál nyomja meg az
1-es gombot.
Be- és kikapcsolás
F A rendszer kikapcsolásához és a lap eltüntetéséhez tartsa
benyomva a 2 -es gombot.
A motor leállításakor érvényes állapotot a
rendszer az újabb indításig megőrzi.
Proace_hu_Chap06_conduite_ed01-2016.indd 22201/07/2016 15:59
Vezetés

223
Proace_hu_Chap06_conduite_ed01-2016
F Járó motornál a 3-as gombok segítségével
változtathatja meg a kivetített információk
fényerejét:
- a „napra” állítva növelheti a fényerőt,- a „holdra” állítva csökkentheti a fényerőt.
Fényerő beállítása
Magasság beállítása
Bizonyos szélsőséges időjárási
viszonyok között (eső és/vagy hó,
erős napsütés stb.) előfordulhat, hogy
a head-up display kivetítő egyáltalán
nem, vagy ideiglenesen nem olvasható.
Egyes napszemüvegek akadályozhatják
az információk leolvasását.
A lap tisztításához használjon tiszta
és puha rongyot (pl. szemüvegtörlőt
vagy mikroszálas törlőt). Ne használjon
száraz vagy durva rongyot, se
tisztító- vagy oldószereket, mert
megkarcolódhat a lap felülete, illetve
megrongálódhat a visszatükröződést
gátló bevonat. A gombokat kizárólag álló gépjárműben
szabad működtetni.
Ügyeljen arra, hogy a gépjármű álló
helyzetében vagy menet közben semmi
ne legyen a lap közelében (vagy az
üregében), ami akadályozhatná a lap
mozgását, ill. megfelelő működését.
A rendszer járó motornál működik,
és a gyújtás levételekor megőrzi a
beállításokat.
F
Járó motornál a kijelzés magasságát
a 4 -es gombok segítségével állíthatja be:
- felső gomb a kijelzés felfelé történő elmozdításához,- alsó gomb a kijelzés lefelé történő elmozdításához.
Proace_hu_Chap06_conduite_ed01-2016.indd 22301/07/2016 15:59
6
Vezetés

224
MEM
Proace_hu_Chap06_conduite_ed01-2016

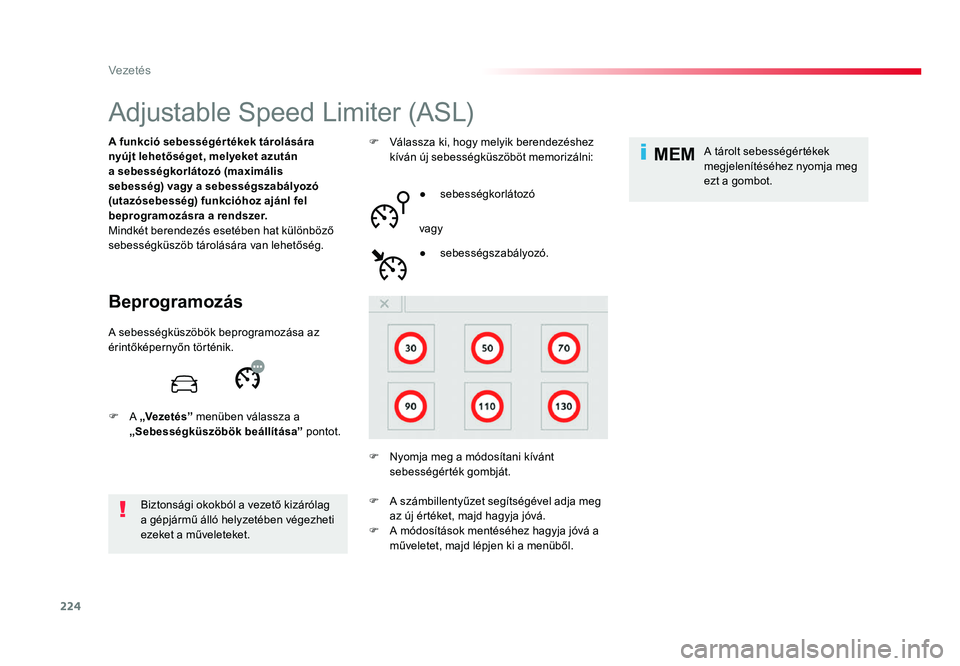

Adjustable Speed Limiter (ASL)
Beprogramozás
A funkció sebességér tékek tárolására
nyújt lehetőséget, melyeket azután
a sebességkorlátozó (maximális
sebesség) vagy a sebességszabályozó
(utazósebesség) funkcióhoz ajánl fel
beprogramozásra a rendszer.
Mindkét berendezés esetében hat különböző
sebességküszöb tárolására van lehetőség.Biztonsági okokból a vezető kizárólag
a gépjármű álló helyzetében végezheti
ezeket a műveleteket. F Válassza ki, hogy melyik berendezéshez kíván új sebességküszöböt memorizálni:
● sebességkorlátozó
vagy
F
Nyomja meg a módosítani kívánt sebességérték gombját.
● sebességszabályozó.
A tárolt sebességértékek
megjelenítéséhez nyomja meg
ezt a gombot.
A sebességküszöbök beprogramozása az
érintőképernyőn történik.
F
A „ Vezetés” menüben válassza a
„ Sebességküszöbök beállítása ” pontot.
F
A számbillentyűzet segítségével adja meg az új értéket, majd hagyja jóvá.
F A módosítások mentéséhez hagyja jóvá a műveletet, majd lépjen ki a menüből.
Proace_hu_Chap06_conduite_ed01-2016.indd 22401/07/2016 15:59
Vezetés

225
Proace_hu_Chap06_conduite_ed01-2016

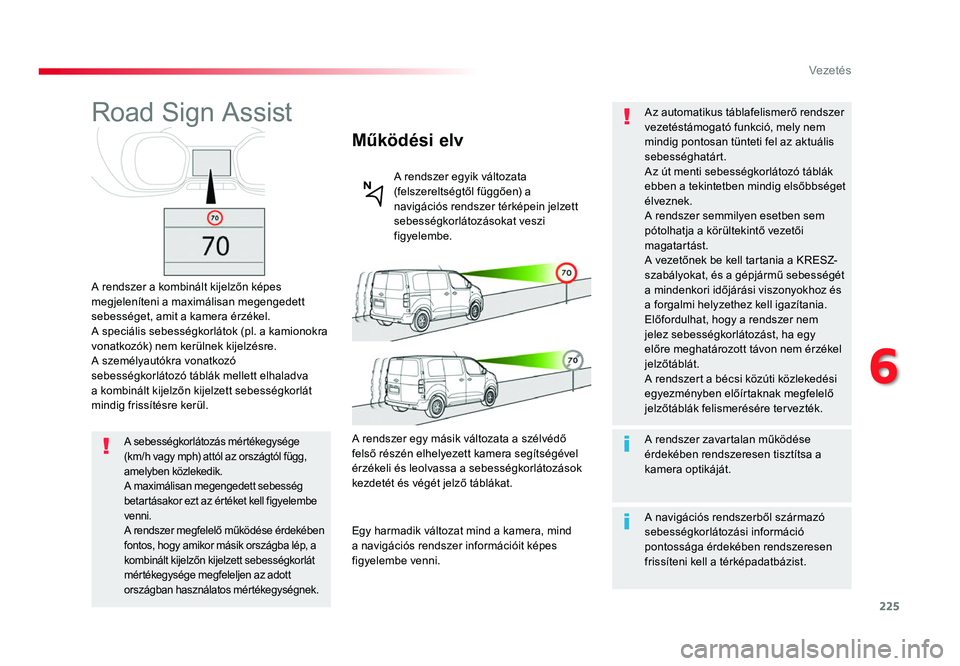

Road Sign Assist
A rendszer a kombinált kijelzőn képes
megjeleníteni a maximálisan megengedett
sebességet, amit a kamera érzékel.
A speciális sebességkorlátok (pl. a kamionokra
vonatkozók) nem kerülnek kijelzésre.
A személyautókra vonatkozó
sebességkorlátozó táblák mellett elhaladva
a kombinált kijelzőn kijelzett sebességkorlát
mindig frissítésre kerül.
Működési elv
A rendszer egyik változata
(felszereltségtől függően) a
navigációs rendszer térképein jelzett
sebességkorlátozásokat veszi
figyelembe.
A sebességkorlátozás mértékegysége
(km/h vagy mph) attól az országtól függ,
amelyben közlekedik.
A maximálisan megengedett sebesség
betartásakor ezt az értéket kell figyelembe
venni.
A rendszer megfelelő működése érdekében
fontos, hogy amikor másik országba lép, a
kombinált kijelzőn kijelzett sebességkorlát
mértékegysége megfeleljen az adott
országban használatos mértékegységnek.A rendszer egy másik változata a szélvédő
felső részén elhelyezett kamera segítségével
érzékeli és leolvassa a sebességkorlátozások
kezdetét és végét jelző táblákat.
Egy harmadik változat mind a kamera, mind
a navigációs rendszer információit képes
figyelembe venni.A rendszer zavartalan működése
érdekében rendszeresen tisztítsa a
kamera optikáját. Az automatikus táblafelismerő rendszer
vezetéstámogató funkció, mely nem
mindig pontosan tünteti fel az aktuális
sebességhatárt.
Az út menti sebességkorlátozó táblák
ebben a tekintetben mindig elsőbbséget
élveznek.
A rendszer semmilyen esetben sem
pótolhatja a körültekintő vezetői
magatartást.
A vezetőnek be kell tartania a KRESZ-
szabályokat, és a gépjármű sebességét
a mindenkori időjárási viszonyokhoz és
a forgalmi helyzethez kell igazítania.
Előfordulhat, hogy a rendszer nem
jelez sebességkorlátozást, ha egy
előre meghatározott távon nem érzékel
jelzőtáblát.
A rendszert a bécsi közúti közlekedési
egyezményben előírtaknak megfelelő
jelzőtáblák felismerésére tervezték.
A navigációs rendszerből származó
sebességkorlátozási információ
pontossága érdekében rendszeresen
frissíteni kell a térképadatbázist.
Proace_hu_Chap06_conduite_ed01-2016.indd 22501/07/2016 15:59
6
Vezetés

226
Proace_hu_Chap06_conduite_ed01-2016
A rendszer be van kapcsolva, de nem érzékel sebességkorlátozásra vonatkozó információt.A vezető a rendszertől származó
információk alapján dönt a gépjármű
sebességének kiigazításáról.
Sebesség kijelzése
1. Sebességkorlát kijelzése
Head-up display kivetítő Bekapcsolás/kikapcsolás
A funkciót a gépjármű konfigurációs menüjében
lehet be-, ill. kikapcsolni.
Kijelzés a műszercsoporton
Sebességkorlátozásra vonatkozó információ
érzékelésekor a rendszer kijelzi az adott
ér téket.
Autórádióval
A „
Személyes beállítások - konfigurálás ”
menüben kapcsolja be vagy ki a „Javasolt
sebesség ” pontot.
Érintőképernyővel
A gépjármű paraméterezési menüjében
kapcsolja be vagy ki a „Javasolt sebesség
kijelzése ” funkciót.
Proace_hu_Chap06_conduite_ed01-2016.indd 22601/07/2016 15:59
Vezetés

227
Proace_hu_Chap06_conduite_ed01-2016
Az utazósebesség
memorizálása
Ez a rögzített ér ték az Útjelzés asszisztens
működését egészíti ki.
A vezető választhat, hogy a javasolt sebességhatárt
a sebességhatároló panelének beállító gombjával, a
tempomat, illetve az adaptív tempomat segítségével
állítja-e be.
Ez a megjegyzett sebességérték felülírja a
sebességhatároló és/vagy az adaptív tempomat
előző beállított értékét.
További információ érdekében a
sebességhatároló, a tempomat vagy
az adaptív tempomat működésére
vonatkozóan kérjük olvassa el a
vonatkozó bekezdéseket.
Kormánynál elhelyezett kapcsolók
1. Sebességkorlátozó vagy -szabályozó üzemmód kiválasztása
2. Utazósebesség tárolása

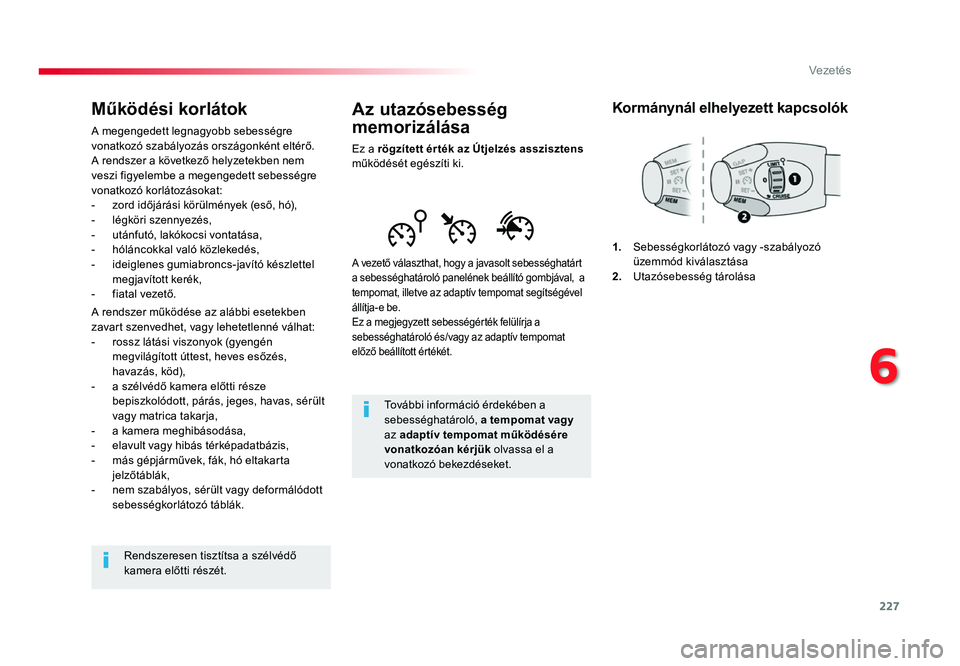

Működési korlátok
A megengedett legnagyobb sebességre
vonatkozó szabályozás országonként eltérő.
A rendszer a következő helyzetekben nem
veszi figyelembe a megengedett sebességre
vonatkozó korlátozásokat:
- zord időjárási körülmények (eső, hó),- légköri szennyezés,- utánfutó, lakókocsi vontatása,- hóláncokkal való közlekedés,- ideiglenes gumiabroncs-javító készlettel megjavított kerék,- fiatal vezető.
A rendszer működése az alábbi esetekben
zavart szenvedhet, vagy lehetetlenné válhat:
- rossz látási viszonyok (gyengén megvilágított úttest, heves esőzés,
havazás, köd),
- a szélvédő kamera előtti része bepiszkolódott, párás, jeges, havas, sérült
vagy matrica takarja,
- a kamera meghibásodása,- elavult vagy hibás térképadatbázis,- más gépjárművek, fák, hó eltakarta jelzőtáblák,- nem szabályos, sérült vagy deformálódott sebességkorlátozó táblák.
Rendszeresen tisztítsa a szélvédő
kamera előtti részét.
Proace_hu_Chap06_conduite_ed01-2016.indd 22701/07/2016 15:59
6
Vezetés

228
MEM
MEM
Proace_hu_Chap06_conduite_ed01-2016
3. Sebességkorlátozó üzemmód kijelzése4. Sebesség tárolására irányuló kérés5. Aktuális utazósebesség
Kijelzés a műszercsoportonHead-up display kivetítő Sebesség tárolása
F A sebességkorlátozó/-szabályozó bekapcsolásakor megjelennek a rendszer
működésére vonatkozó információk.
Sebességkorlátozó tábla érzékelésekor a rendszer
kijelzi a legnagyobb megengedett sebességet és
javasolja annak utazósebességként való elmentését.
A kijelzőn néhány másodpercig a
„MEM” felirat
villog.
F A javasolt sebességkorlát kijelzéséhez nyomja meg
egyszer ezt a gombot. F
A beprogramozott új utazósebesség megerősítéséhez
nyomja meg
még egyszer ezt a
gombot.
Proace_hu_Chap06_conduite_ed01-2016.indd 22801/07/2016 15:59
Vezetés

229
GAP
MEM
Proace_hu_Chap06_conduite_ed01-2016
Kormánynál elhelyezett kapcsolók
6. Sebességkorlátozás be-/kikapcsolt állapotának kijelzése
7. Sebességkorlátozó üzemmód kijelzése8. Beállított sebességérték
Sebességkorlátozó („LIMIT”)
A rendszer megakadályozza a vezető által beprogramozott haladási sebesség túllépését.

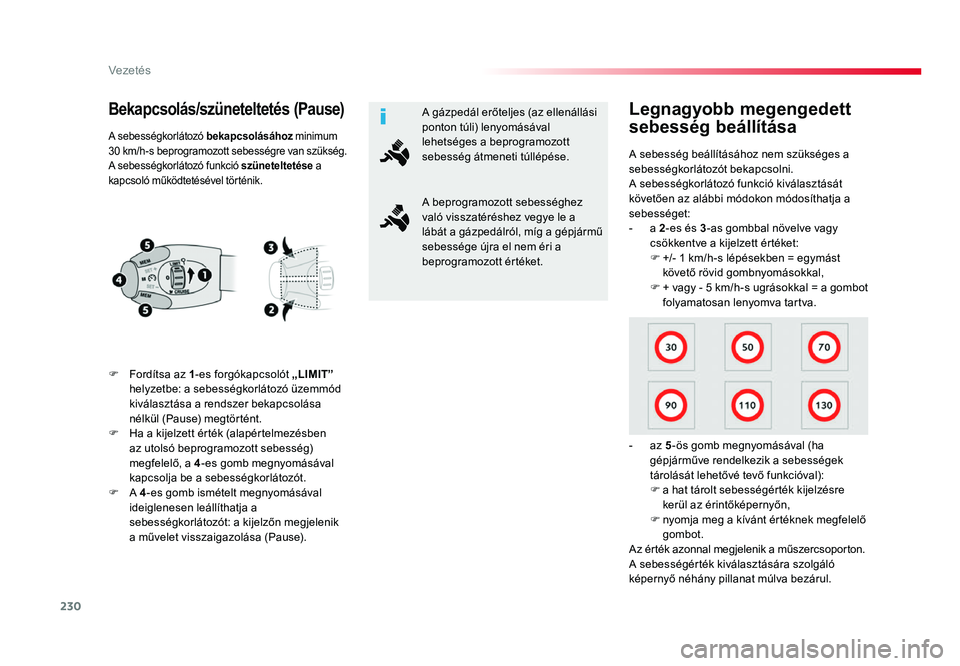

A sebességkorlátozó berendezés használata
semmilyen körülmények között sem mentesíti
a vezetőt a sebességkorlátozások betartása
és a kellő odafigyelés kötelezettsége alól.
A sebesség határértékének elérését követően
a gázpedál további használata hatástalan
marad.
1.
Sebességkorlátozó üzemmód kiválasztása2. Beprogramozott sebességérték csökkentése
3. Beprogramozott sebességérték növelése4. Sebességkorlátozás bekapcsolása/szüneteltetése
5. A felszereltség függvényében jelenítse meg a megjegyzett sebességértékek
listáját vagy jegyeztesse meg az Útjelzés
asszisztens rendszer által javasolt
sebességértéket.
Kijelzés a műszercsoporton
A beprogramozott sebességértéket a
gyújtás levételekor a rendszer tárolja.
További információ érdekében a
sebességhatároló, a tempomat vagy
az adaptív tempomat működésére
vonatkozóan kérjük olvassa el a
vonatkozó bekezdéseket.
További információ érdekében a
Beállítható sebességhatároló (ASL)
működésére vonatkozóan kérjük
olvassa el a vonatkozó bekezdéseket.
Head-up display kivetítő
További információ érdekében az
Útjelzés asszisztens működésére és
a értékek rögítésére vonatkozóan
olvassa el a vonatkozó bekezdést.
Proace_hu_Chap06_conduite_ed01-2016.indd 22901/07/2016 15:59
6
Vezetés

230
Proace_hu_Chap06_conduite_ed01-2016
Bekapcsolás/szüneteltetés (Pause)
F Fordítsa az 1-es forgókapcsolót „ LIMIT”
helyzetbe: a sebességkorlátozó üzemmód
kiválasztása a rendszer bekapcsolása
nélkül (Pause) megtörtént.
F
Ha a kijelzett érték (alapértelmezésben az utolsó beprogramozott sebesség)
megfelelő, a 4 -es gomb megnyomásával
kapcsolja be a sebességkorlátozót.
F
A 4 -es gomb ismételt megnyomásával
ideiglenesen leállíthatja a
sebességkorlátozót: a kijelzőn megjelenik
a művelet visszaigazolása (Pause). A sebesség beállításához nem szükséges a
sebességkorlátozót bekapcsolni.
A sebességkorlátozó funkció kiválasztását
követően az alábbi módokon módosíthatja a
sebességet:
- a 2
-es és 3 -as gombbal növelve vagy
csökkentve a kijelzett értéket:
F
+/- 1 km/h-s lépésekben = egymást követő rövid gombnyomásokkal,
F + vagy - 5 km/h-s ugrásokkal = a gombot folyamatosan lenyomva tartva.
- az 5 -ös gomb megnyomásával (ha
gépjárműve rendelkezik a sebességek
tárolását lehetővé tevő funkcióval):
F
a hat tárolt sebességérték kijelzésre kerül az érintőképernyőn,
F nyomja meg a kívánt értéknek megfelelő gombot.
Az érték azonnal megjelenik a műszercsoporton.
A sebességérték kiválasztására szolgáló
képernyő néhány pillanat múlva bezárul.
Legnagyobb megengedett
sebesség beállítása
A sebességkorlátozó bekapcsolásához minimum
30 km/h-s beprogramozott sebességre van szükség.
A sebességkorlátozó funkció szüneteltetése a
kapcsoló működtetésével történik.
A gázpedál erőteljes (az ellenállási
ponton túli) lenyomásával
lehetséges a beprogramozott
sebesség átmeneti túllépése.
A beprogramozott sebességhez
való visszatéréshez vegye le a
lábát a gázpedálról, míg a gépjármű
sebessége újra el nem éri a
beprogramozott értéket.
Proace_hu_Chap06_conduite_ed01-2016.indd 23001/07/2016 15:59
Vezetés
