TOYOTA PROACE 2018 Bruksanvisningar (in Swedish)

331
Jumpy _sv_Chap09_caracteristiques-techniques_ed01-2016

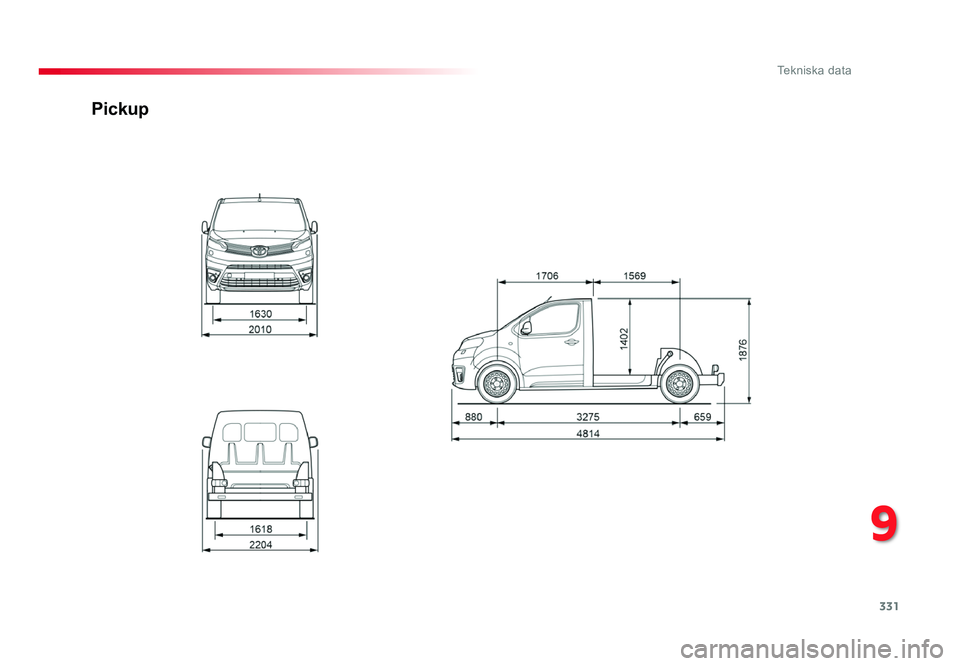

Pickup
Proace_Sweden.indb 33105/07/2016 16:31
9
Tekniska data

332
Jumpy _sv_Chap09_caracteristiques-techniques_ed01-2016

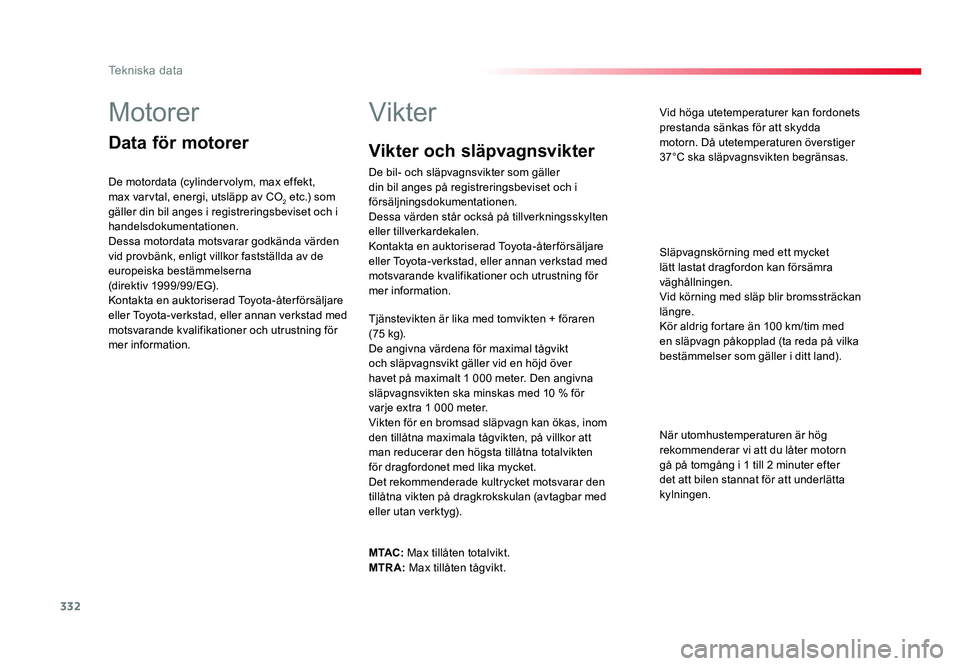

Motorer
Data för motorer
De motordata (cylindervolym, max effekt,
max varvtal, energi, utsläpp av CO
2 etc.) som
gäller din bil anges i registreringsbeviset och i
handelsdokumentationen.
Dessa motordata motsvarar godkända värden
vid provbänk, enligt villkor fastställda av de
europeiska bestämmelserna
(direktiv 1999/99/EG).
Kontakta en auktoriserad Toyota-åter försäljare
eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning för
mer information.
Vikter
Tjänstevikten är lika med tomvikten + föraren
( 75 kg).
De angivna värdena för maximal tågvikt
och släpvagnsvikt gäller vid en höjd över
havet på maximalt 1 000 meter. Den angivna
släpvagnsvikten ska minskas med 10 % för
varje extra 1 000 meter.
Vikten för en bromsad släpvagn kan ökas, inom
den tillåtna maximala tågvikten, på villkor att
man reducerar den högsta tillåtna totalvikten
för dragfordonet med lika mycket.
Det rekommenderade kultrycket motsvarar den
tillåtna vikten på dragkrokskulan (avtagbar med
eller utan verktyg). Vid höga utetemperaturer kan fordonets
prestanda sänkas för att skydda
motorn. Då utetemperaturen överstiger
37°C ska släpvagnsvikten begränsas.
När utomhustemperaturen är hög
rekommenderar vi att du låter motorn
gå på tomgång i 1 till 2 minuter efter
det att bilen stannat för att underlätta
kylningen. Släpvagnskörning med ett mycket
lätt lastat dragfordon kan försämra
väghållningen.
Vid körning med släp blir bromssträckan
längre.
Kör aldrig fortare än 100 km/tim med
en släpvagn påkopplad (ta reda på vilka
bestämmelser som gäller i ditt land).
M TAC : Max tillåten totalvikt.
MTRA : Max tillåten tågvikt.
Vikter och släpvagnsvikter
De bil- och släpvagnsvikter som gäller
din bil anges på registreringsbeviset och i
försäljningsdokumentationen.
Dessa värden står också på tillverkningsskylten
eller tillverkardekalen.
Kontakta en auktoriserad Toyota-åter försäljare
eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning för
mer information.
Proace_Sweden.indb 33205/07/2016 16:31
Tekniska data

333
Jumpy _sv_Chap09_caracteristiques-techniques_ed01-2016Proace_Sweden.indb 33305/07/2016 16:31
9
Tekniska data

334
Jumpy _sv_Chap09_caracteristiques-techniques_ed01-2016Proace_Sweden.indb 33405/07/2016 16:31
Tekniska data

335
Jumpy _sv_Chap09_caracteristiques-techniques_ed01-2016

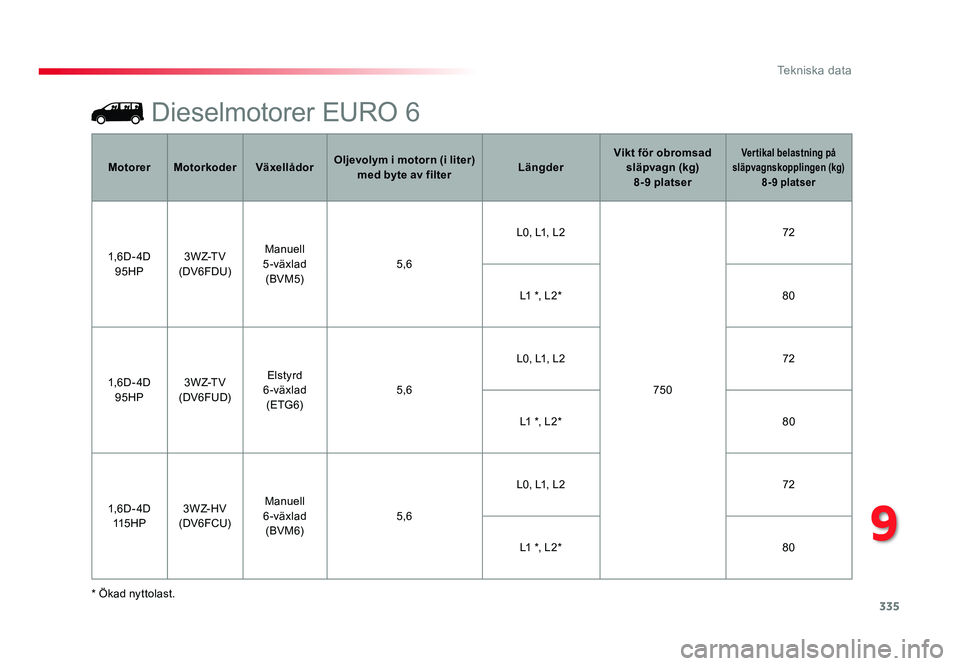

Dieselmotorer EURO 6
* Ökad nyttolast.Motorer
Motorkoder VäxellådorOljevolym i motorn (i liter)
med byte av filter LängderVikt för obromsad
släpvagn (kg)8-9 platser
Ver tikal belastning på
släpvagnskopplingen (kg)
8-9 platser
1,6 D - 4D 95HP 3 W Z-T V
(DV6FDU) Manuell
5-växlad (BVM5) 5,6L0, L1, L2
75072
L1 *, L2* 80
1,6 D - 4D 95HP 3 W Z-T V
(DV6FUD) Elstyrd
6-växlad (ETG6) 5,6L0, L1, L2
72
L1 *, L2* 80
1,6 D - 4D 115 H P 3 W Z- H V
(DV6FCU) Manuell
6-växlad (BVM 6) 5,6L0, L1, L2
72
L1 *, L2* 80
Proace_Sweden.indb 33505/07/2016 16:31
9
Tekniska data

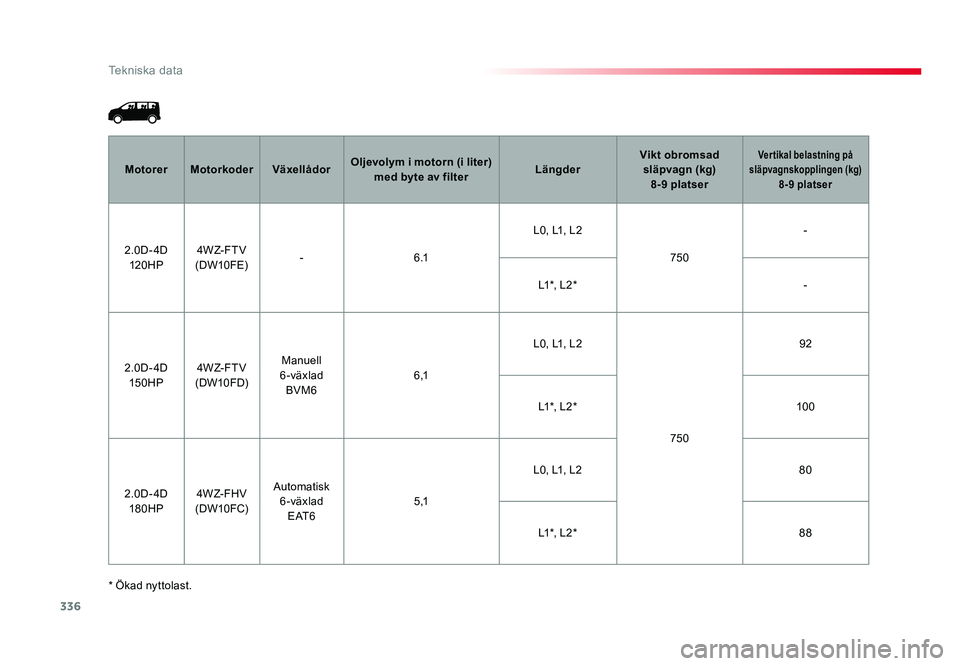

336
Jumpy _sv_Chap09_caracteristiques-techniques_ed01-2016.indd
* Ökad nyttolast.
MotorerMotorkoder VäxellådorOljevolym i motorn (i liter)
med byte av filter LängderVikt obromsad
släpvagn (kg) 8-9 platserVer tikal belastning på
släpvagnskopplingen (kg)
8-9 platser
2.0D- 4D 120 H P 4W Z- F T V
(DW10FE) -
6 .1 L0, L1, L2
750-
L1 *, L 2 * -
2.0D- 4D 150HP 4W Z- F T V
(DW10FD) Manuell
6-växlad BVM6 6 ,1L0, L1, L2
75092
L1 *, L 2 * 10 0
2.0D- 4D 180HP 4W Z- FH V
(DW10 FC) Automatisk
6-växlad E AT 6 5 ,1L0, L1, L2
80
L1 *, L 2 * 88
Jumpy_sv_Chap09_caracteristiques-techniques_ed01-2016.indd 33607/07/2016 15:09
Tekniska data

337
Jumpy _sv_Chap09_caracteristiques-techniques_ed01-2016
IdentifieringsuppgifterOlika synliga märkningar för identifiering.
A.
Chassinummer (VIN) under
motorhuven.
Detta nummer har graverats i chassit nära hjulhuset höger fram.
Kontrollen av däcktrycket ska utföras
åtminstone en gång per månad på kalla
däck.
Ett otillräckligt däcktryck ökar
bränsleförbrukningen.
B.
Chassinummer (VIN) på vindrutans
undre tvärbalk.

Detta nummer finns på en etikett som är synlig genom vindrutan. C.
Tillverkaretikett.
Denna självförstörande etikett sitter på mittstolpen på höger eller vänster sida och
innehåller följande uppgifter:
- tillverkarens namn,- EU-godkännandenumret,- chassinumret (VIN),- totalvikten,- tågvikten,- maximal framaxelvikt,- maximal bakaxelvikt.
D. Etikett för däck-/lackinformation. Denna etikett sitter på mittstolpen på förarsidan och innehåller följande
uppgifter:
- däcktryck utan och med last,- däckdimensioner (inkl. belastningsindex och symbol för däckhastighet),- reservhjulets däcktryck,- lackreferenskoden.
Proace_Sweden.indb 33705/07/2016 16:31
9
Tekniska data

338
Jumpy_sv_Chap10a_BTA_ed01-2016
ERA-GLONASS system för nödsamtal (i förekommande fall)
Om en kollision detekteras av
krockkuddsdatorn rings nödsamtalet
automatiskt, oberoende av om
krockkuddarna aktiveras eller inte.
Nödsamtal med lokalisering
Tryck i mer än 2 sekunder på
denna knapp om en nödsituation
u p p s t å r.
När den gröna dioden blinkar och
ett röstmeddelande hörs bekräftar
detta att tjänsten "Nödsamtal med
lokalisering"* har ringts upp.
Om du genast trycker på knappen en gång till
avbryts samtalet.
Den gröna dioden släcks.
En tryckning som varar längre än 8 sekunder
på denna knapp upphäver kommandot.
Den gröna dioden fortsätter att lysa (utan att
blinka) när samtalet har etablerats.
Efter samtalet släcks den.
Detta samtal hanteras av tjänsten "Nödsamtal
med lokalisering" som också tar emot
information om var din bil befinner sig och kan
larma räddningstjänsten eller SOS Alarm.
I de länder där denna tjänst inte finns eller om
lokaliseringstjänsten uttryckligen avvisas, tas
samtalet emot direkt av SOS Alarm (112) utan
lokalisering av bilen.
* Dessa tjänster är underställda vissa villkor och finns inte överallt.
Rådfråga din Toyota-handlare.
Proace_Sweden.indb 33805/07/2016 16:31
Ljud och multimedia

339
Jumpy_sv_Chap10a_BTA_ed01-2016

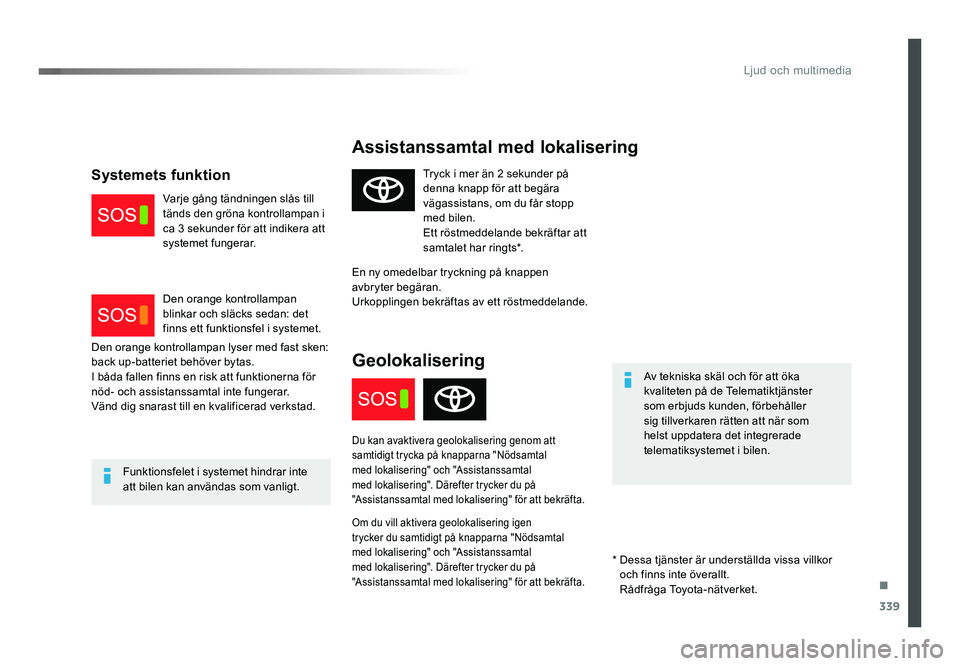

Assistanssamtal med lokalisering
Av tekniska skäl och för att öka
kvaliteten på de Telematiktjänster
som erbjuds kunden, förbehåller
sig tillverkaren rätten att när som
helst uppdatera det integrerade
telematiksystemet i bilen.
Funktionsfelet i systemet hindrar inte
att bilen kan användas som vanligt. Tryck i mer än 2 sekunder på
denna knapp för att begära
vägassistans, om du får stopp
med bilen.
Ett röstmeddelande bekräftar att
samtalet har ringts*.
En ny omedelbar tryckning på knappen
avbryter begäran.
Urkopplingen bekräftas av ett röstmeddelande.Geolokalisering
Du kan avaktivera geolokalisering genom att
samtidigt trycka på knapparna "Nödsamtal
med lokalisering" och "Assistanssamtal
med lokalisering". Därefter trycker du på
"Assistanssamtal med lokalisering" för att bekräfta.
Om du vill aktivera geolokalisering igen
trycker du samtidigt på knapparna "Nödsamtal
med lokalisering" och "Assistanssamtal
med lokalisering". Därefter trycker du på
"Assistanssamtal med lokalisering" för att bekräfta.
Den orange kontrollampan lyser med fast sken:
back up-batteriet behöver bytas.
I båda fallen finns en risk att funktionerna för
nöd- och assistanssamtal inte fungerar.
Vänd dig snarast till en kvalificerad verkstad.
Systemets funktion
Varje gång tändningen slås till
tänds den gröna kontrollampan i
ca 3 sekunder för att indikera att
systemet fungerar.
Den orange kontrollampan
blinkar och släcks sedan: det
finns ett funktionsfel i systemet.
* Dessa tjänster är underställda vissa villkor och finns inte överallt.
Rådfråga Toyota-nätverket.
Proace_Sweden.indb 33905/07/2016 16:31
.
Ljud och multimedia
