TOYOTA PROACE 2019 Instructieboekje (in Dutch)

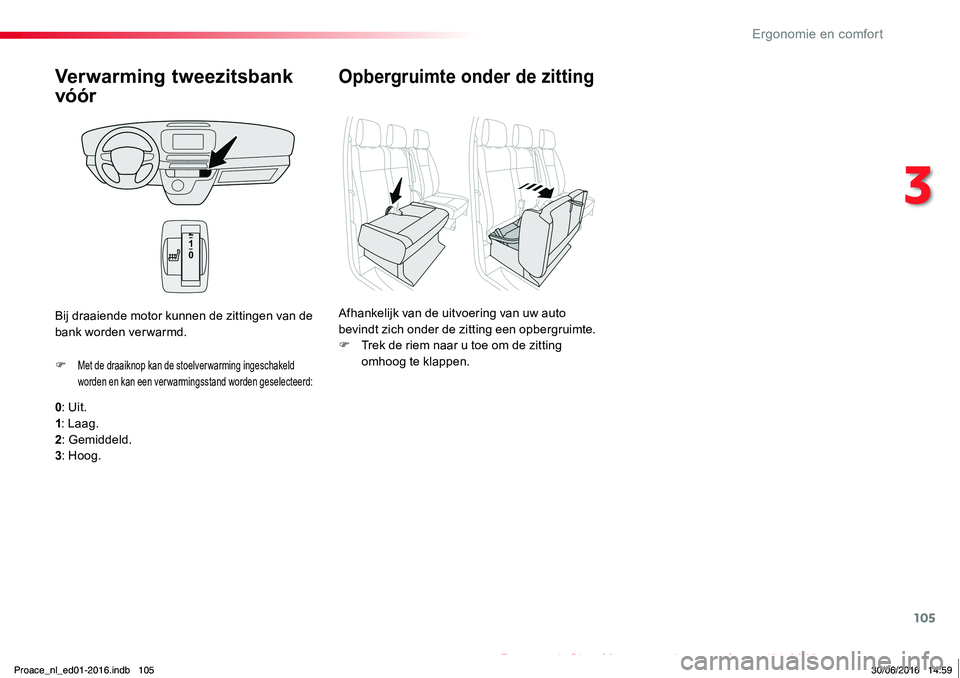

105
Proace_nl_Chap03_ergonomie-et-confort_ed01-2016
Verwarming tweezitsbank
vóór
0: Uit.1: Laag.2: Gemiddeld.3: Hoog.
F Met de draaiknop kan de stoelver warming ingeschakeld worden en kan een verwarmingsstand worden geselecteerd:
Bij draaiende motor kunnen de zittingen van de bank worden ver warmd.
Opbergruimte onder de zitting
Afhankelijk van de uitvoering van uw auto bevindt zich onder de zitting een opbergruimte.F Trek de riem naar u toe om de zitting omhoog te klappen.
Proace_nl_ed01-2016.indb 10530/06/2016 14:59
3
Ergonomie en comfort

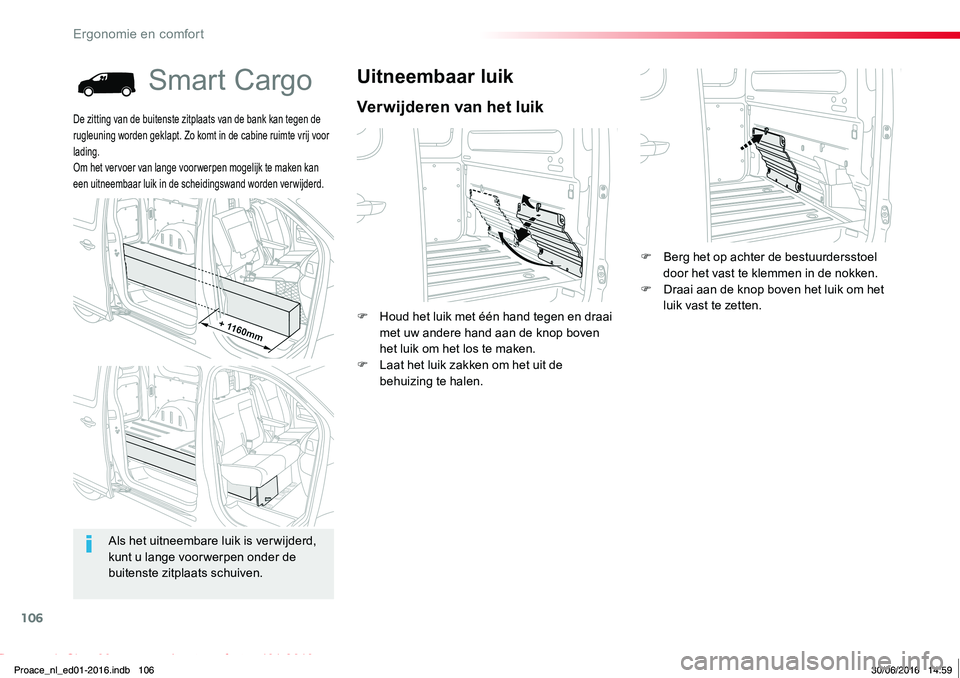

106
Proace_nl_Chap03_ergonomie-et-confort_ed01-2016
Smart Cargo
Verwijderen van het luik
Uitneembaar luik
F Houd het luik met één hand tegen en draai met uw andere hand aan de knop boven het luik om het los te maken.F Laat het luik zakken om het uit de behuizing te halen.
De zitting van de buitenste zitplaats van de bank kan tegen de rugleuning worden geklapt. Zo komt in de cabine ruimte vrij voor lading.Om het vervoer van lange voor werpen mogelijk te maken kan een uitneembaar luik in de scheidingswand worden verwijderd.
Als het uitneembare luik is ver wijderd, kunt u lange voor werpen onder de buitenste zitplaats schuiven.
F Berg het op achter de bestuurdersstoel door het vast te klemmen in de nokken.F Draai aan de knop boven het luik om het luik vast te zetten.
Proace_nl_ed01-2016.indb 10630/06/2016 14:59
Ergonomie en comfort

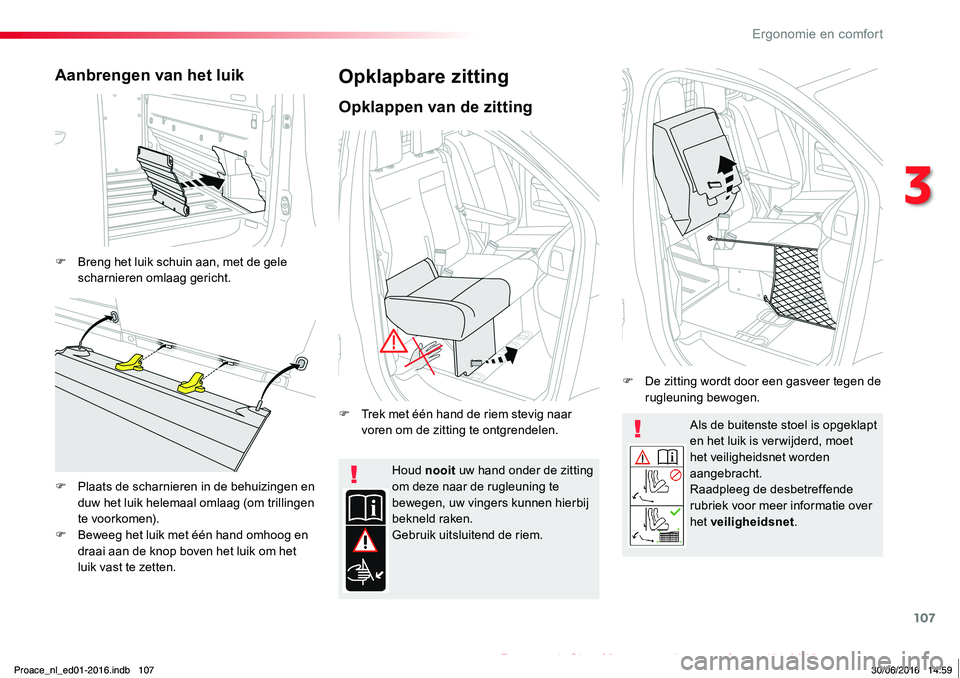

107
Proace_nl_Chap03_ergonomie-et-confort_ed01-2016
Als de buitenste stoel is opgeklapt en het luik is ver wijderd, moet het veiligheidsnet worden aangebracht.Raadpleeg de desbetreffende rubriek voor meer informatie over het veiligheidsnet.
Houd nooit uw hand onder de zitting om deze naar de rugleuning te bewegen, uw vingers kunnen hierbij bekneld raken.Gebruik uitsluitend de riem.
Aanbrengen van het luik
F Breng het luik schuin aan, met de gele scharnieren omlaag gericht.
F Plaats de scharnieren in de behuizingen en duw het luik helemaal omlaag (om trillingen te vo o r ko m e n).F Beweeg het luik met één hand omhoog en draai aan de knop boven het luik om het luik vast te zetten.
Opklapbare zitting
Opklappen van de zitting
F Trek met één hand de riem stevig naar voren om de zitting te ontgrendelen.
F De zitting wordt door een gasveer tegen de rugleuning bewogen.
Proace_nl_ed01-2016.indb 10730/06/2016 14:59
3
Ergonomie en comfort

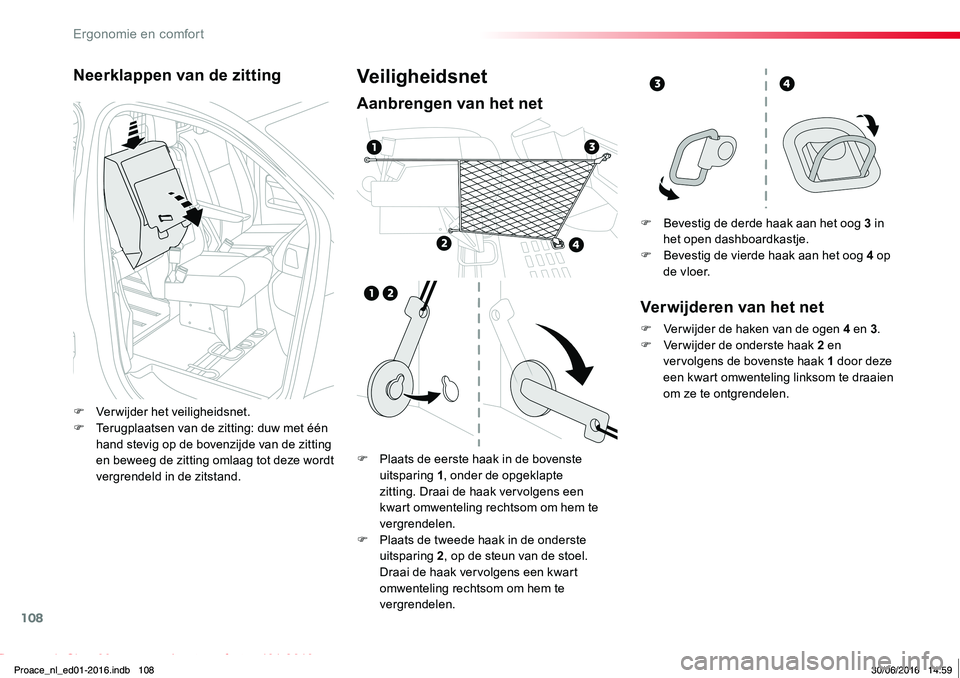

108
Proace_nl_Chap03_ergonomie-et-confort_ed01-2016
Neerklappen van de zitting
F Verwijder het veiligheidsnet.F Terugplaatsen van de zitting: duw met één hand stevig op de bovenzijde van de zitting en beweeg de zitting omlaag tot deze wordt vergrendeld in de zitstand.
Veiligheidsnet
Aanbrengen van het net
F Plaats de eerste haak in de bovenste uitsparing 1, onder de opgeklapte zitting. Draai de haak vervolgens een kwart omwenteling rechtsom om hem te vergrendelen.F Plaats de tweede haak in de onderste uitsparing 2, op de steun van de stoel. Draai de haak vervolgens een kwart omwenteling rechtsom om hem te vergrendelen.
F Bevestig de derde haak aan het oog 3 in het open dashboardkastje.F Bevestig de vierde haak aan het oog 4 op d e v l o e r.
Verwijderen van het net
F Ver wijder de haken van de ogen 4 en 3.F Ver wijder de onderste haak 2 en vervolgens de bovenste haak 1 door deze een kwart omwenteling linksom te draaien om ze te ontgrendelen.
Proace_nl_ed01-2016.indb 10830/06/2016 14:59
Ergonomie en comfort

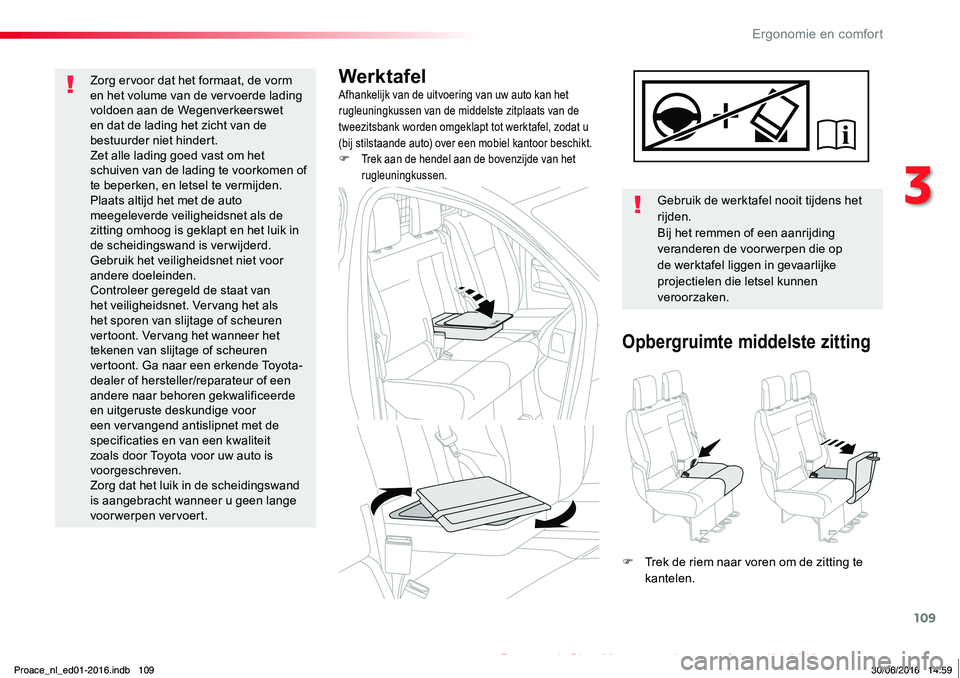

109
Proace_nl_Chap03_ergonomie-et-confort_ed01-2016
WerktafelAfhankelijk van de uitvoering van uw auto kan het rugleuningkussen van de middelste zitplaats van de tweezitsbank worden omgeklapt tot werktafel, zodat u (bij stilstaande auto) over een mobiel kantoor beschikt.F Trek aan de hendel aan de bovenzijde van het rugleuningkussen.
Gebruik de werktafel nooit tijdens het rijden.Bij het remmen of een aanrijding veranderen de voorwerpen die op de werktafel liggen in gevaarlijke
projectielen die letsel kunnen veroorzaken.
Opbergruimte middelste zitting
F Trek de riem naar voren om de zitting te
kantelen.
Zorg ervoor dat het formaat, de vorm en het volume van de vervoerde lading voldoen aan de Wegenverkeerswet en dat de lading het zicht van de bestuurder niet hindert.Zet alle lading goed vast om het schuiven van de lading te voorkomen of te beperken, en letsel te vermijden.Plaats altijd het met de auto meegeleverde veiligheidsnet als de zitting omhoog is geklapt en het luik in de scheidingswand is verwijderd.Gebruik het veiligheidsnet niet voor andere doeleinden.Controleer geregeld de staat van het veiligheidsnet. Vervang het als het sporen van slijtage of scheuren vertoont. Vervang het wanneer het tekenen van slijtage of scheuren vertoont. Ga naar een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige voor een vervangend antislipnet met de specificaties en van een kwaliteit zoals door Toyota voor uw auto is voorgeschreven.Zorg dat het luik in de scheidingswand is aangebracht wanneer u geen lange voorwerpen vervoert.
Proace_nl_ed01-2016.indb 10930/06/2016 14:59
3
Ergonomie en comfort

110
Proace_nl_Chap03_ergonomie-et-confort_ed01-2016

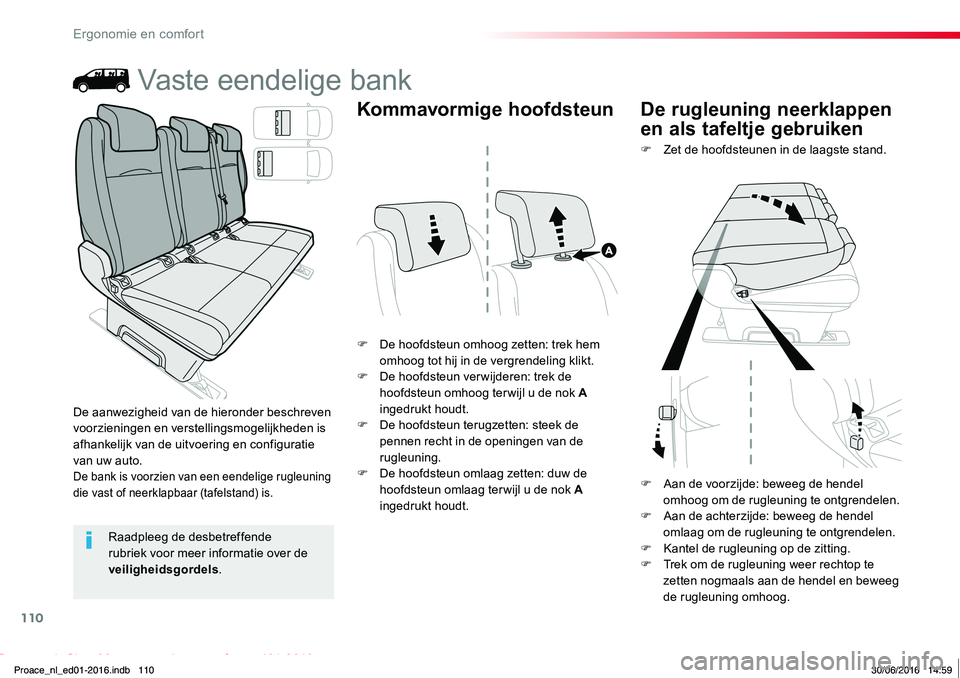

Vaste eendelige bank
F De hoofdsteun omhoog zetten: trek hem omhoog tot hij in de vergrendeling klikt.F De hoofdsteun verwijderen: trek de hoofdsteun omhoog ter wijl u de nok A ingedrukt houdt.F De hoofdsteun terugzetten: steek de pennen recht in de openingen van de rugleuning.F De hoofdsteun omlaag zetten: duw de hoofdsteun omlaag ter wijl u de nok A ingedrukt houdt.
F Zet de hoofdsteunen in de laagste stand.
De aanwezigheid van de hieronder beschreven voorzieningen en verstellingsmogelijkheden is afhankelijk van de uitvoering en configuratie van uw auto.De bank is voorzien van een eendelige rugleuning die vast of neerklapbaar (tafelstand) is.
Kommavormige hoofdsteunDe rugleuning neerklappen
en als tafeltje gebruiken
Raadpleeg de desbetreffende rubriek voor meer informatie over de veiligheidsgordels.
F Aan de voorzijde: beweeg de hendel omhoog om de rugleuning te ontgrendelen.F Aan de achterzijde: beweeg de hendel omlaag om de rugleuning te ontgrendelen.F Kantel de rugleuning op de zitting.F Trek om de rugleuning weer rechtop te zetten nogmaals aan de hendel en beweeg de rugleuning omhoog.
Proace_nl_ed01-2016.indb 11030/06/2016 14:59
Ergonomie en comfort

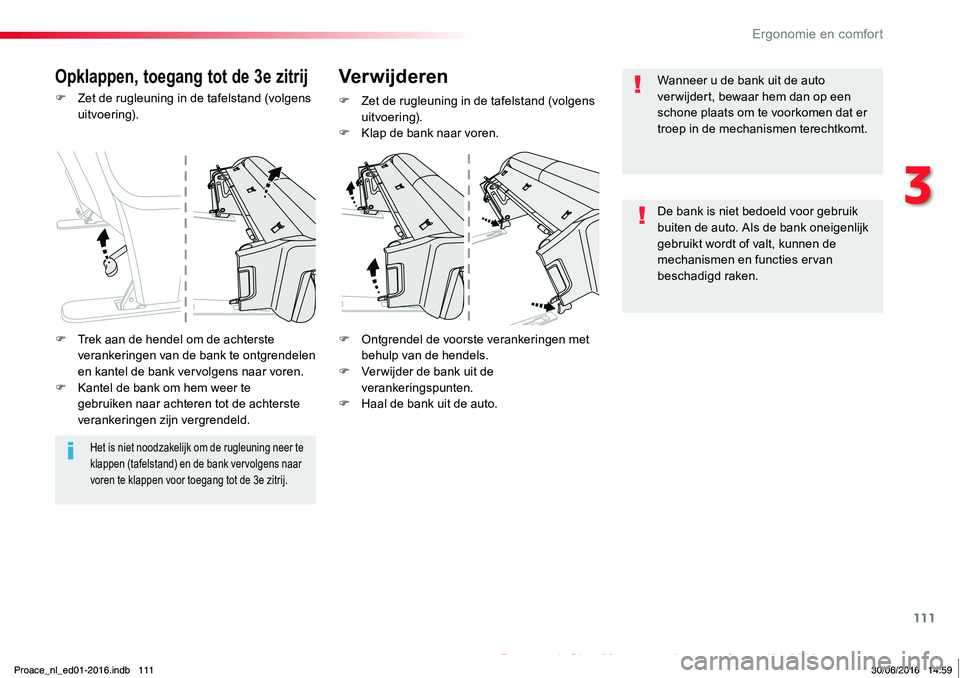

111
Proace_nl_Chap03_ergonomie-et-confort_ed01-2016
F Zet de rugleuning in de tafelstand (volgens uitvoering).
F Ontgrendel de voorste verankeringen met behulp van de hendels.F Ver wijder de bank uit de verankeringspunten.F Haal de bank uit de auto.
F Zet de rugleuning in de tafelstand (volgens uitvoering).F Klap de bank naar voren.
Opklappen, toegang tot de 3e zitrijVerwijderen
Het is niet noodzakelijk om de rugleuning neer te klappen (tafelstand) en de bank vervolgens naar
voren te klappen voor toegang tot de 3e zitrij.
F Trek aan de hendel om de achterste verankeringen van de bank te ontgrendelen en kantel de bank vervolgens naar voren.F Kantel de bank om hem weer te gebruiken naar achteren tot de achterste verankeringen zijn vergrendeld.
Wanneer u de bank uit de auto ver wijdert, bewaar hem dan op een schone plaats om te voorkomen dat er troep in de mechanismen terechtkomt.
De bank is niet bedoeld voor gebruik buiten de auto. Als de bank oneigenlijk gebruikt wordt of valt, kunnen de mechanismen en functies ervan
beschadigd raken.
Proace_nl_ed01-2016.indb 11130/06/2016 14:59
3
Ergonomie en comfort

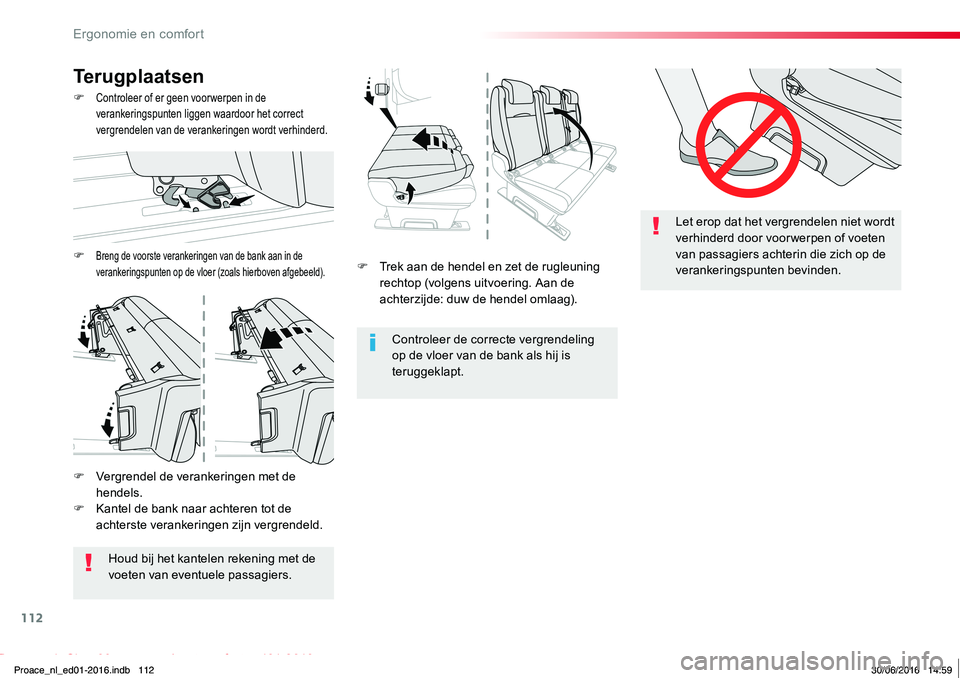

112
Proace_nl_Chap03_ergonomie-et-confort_ed01-2016
F Trek aan de hendel en zet de rugleuning rechtop (volgens uitvoering. Aan de achterzijde: duw de hendel omlaag).
Controleer de correcte vergrendeling op de vloer van de bank als hij is teruggeklapt.
Let erop dat het vergrendelen niet wordt verhinderd door voorwerpen of voeten van passagiers achterin die zich op de verankeringspunten bevinden.
F Controleer of er geen voor werpen in de verankeringspunten liggen waardoor het correct vergrendelen van de verankeringen wordt verhinderd.
Terugplaatsen
F Vergrendel de verankeringen met de hendels.F Kantel de bank naar achteren tot de achterste verankeringen zijn vergrendeld.
Houd bij het kantelen rekening met de voeten van eventuele passagiers.
F Breng de voorste verankeringen van de bank aan in de verankeringspunten op de vloer (zoals hierboven afgebeeld).
Proace_nl_ed01-2016.indb 11230/06/2016 14:59
Ergonomie en comfort

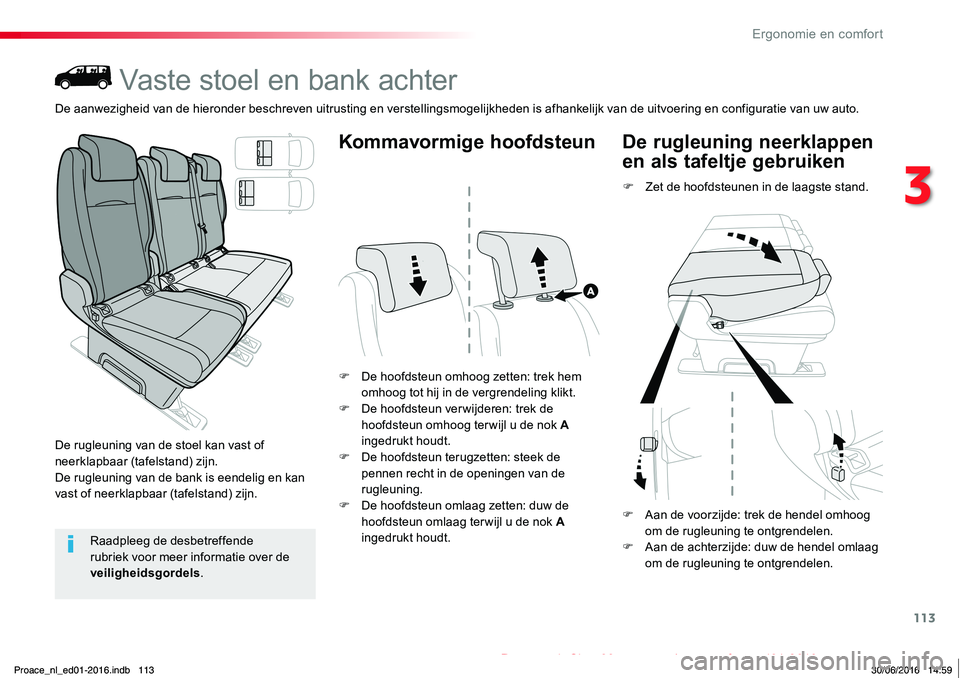

113
Proace_nl_Chap03_ergonomie-et-confort_ed01-2016
Vaste stoel en bank achter
De rugleuning van de stoel kan vast of neerklapbaar (tafelstand) zijn.De rugleuning van de bank is eendelig en kan vast of neerklapbaar (tafelstand) zijn.
F De hoofdsteun omhoog zetten: trek hem omhoog tot hij in de vergrendeling klikt.F De hoofdsteun verwijderen: trek de hoofdsteun omhoog ter wijl u de nok A ingedrukt houdt.F De hoofdsteun terugzetten: steek de pennen recht in de openingen van de rugleuning.F De hoofdsteun omlaag zetten: duw de hoofdsteun omlaag ter wijl u de nok A ingedrukt houdt.
Kommavormige hoofdsteun
F Zet de hoofdsteunen in de laagste stand.
De rugleuning neerklappen
en als tafeltje gebruiken
Raadpleeg de desbetreffende rubriek voor meer informatie over de veiligheidsgordels.
F Aan de voorzijde: trek de hendel omhoog om de rugleuning te ontgrendelen.F Aan de achterzijde: duw de hendel omlaag om de rugleuning te ontgrendelen.
De aanwezigheid van de hieronder beschreven uitrusting en verstellingsmogelijkheden is afhankelijk van de uitvoering en configuratie van uw auto.
Proace_nl_ed01-2016.indb 11330/06/2016 14:59
3
Ergonomie en comfort

114
Proace_nl_Chap03_ergonomie-et-confort_ed01-2016

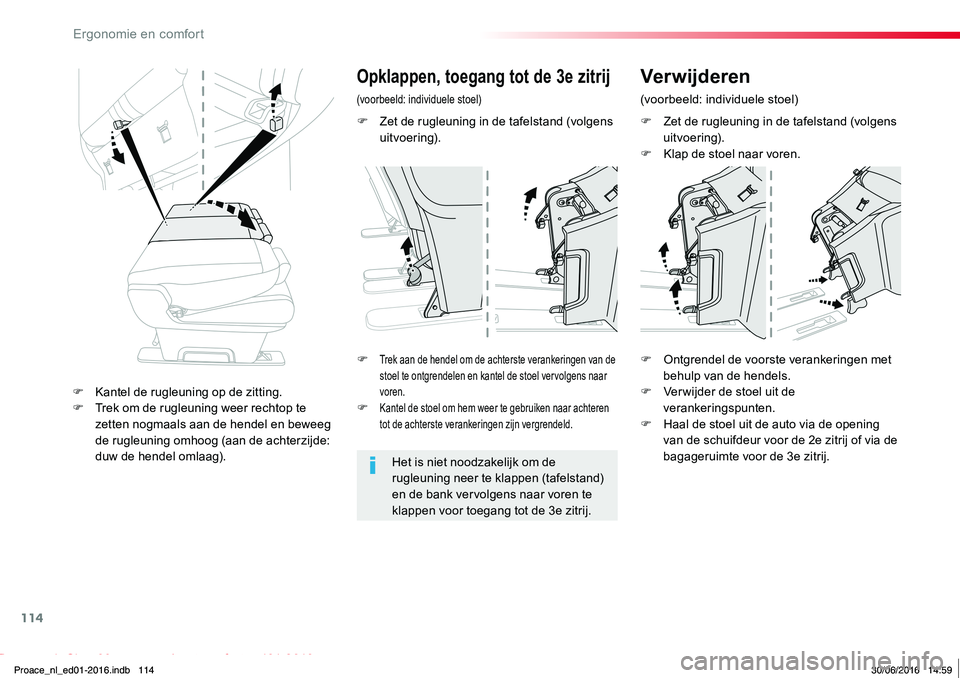

F Zet de rugleuning in de tafelstand (volgens uitvoering).F Klap de stoel naar voren.
F Trek aan de hendel om de achterste verankeringen van de stoel te ontgrendelen en kantel de stoel vervolgens naar voren.F Kantel de stoel om hem weer te gebruiken naar achteren tot de achterste verankeringen zijn vergrendeld.
F Zet de rugleuning in de tafelstand (volgens uitvoering).
Opklappen, toegang tot de 3e zitrij
(voorbeeld: individuele stoel)
Verwijderen
(voorbeeld: individuele stoel)
Het is niet noodzakelijk om de
rugleuning neer te klappen (tafelstand) en de bank vervolgens naar voren te klappen voor toegang tot de 3e zitrij.
F Kantel de rugleuning op de zitting.F Trek om de rugleuning weer rechtop te zetten nogmaals aan de hendel en beweeg de rugleuning omhoog (aan de achterzijde: duw de hendel omlaag).
F Ontgrendel de voorste verankeringen met behulp van de hendels.F Ver wijder de stoel uit de verankeringspunten.F Haal de stoel uit de auto via de opening van de schuifdeur voor de 2e zitrij of via de bagageruimte voor de 3e zitrij.
Proace_nl_ed01-2016.indb 11430/06/2016 14:59
