TOYOTA PROACE 2019 Instructieboekje (in Dutch)

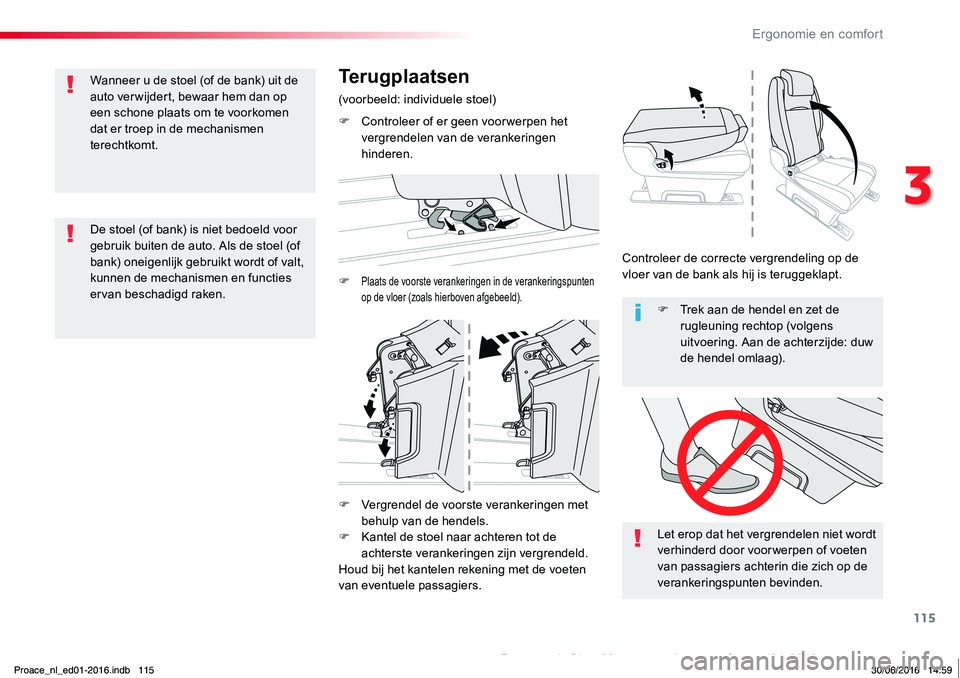

115
Proace_nl_Chap03_ergonomie-et-confort_ed01-2016
F Vergrendel de voorste verankeringen met behulp van de hendels.F Kantel de stoel naar achteren tot de achterste verankeringen zijn vergrendeld.Houd bij het kantelen rekening met de voeten
van eventuele passagiers.
Let erop dat het vergrendelen niet wordt verhinderd door voorwerpen of voeten van passagiers achterin die zich op de
verankeringspunten bevinden.
F Trek aan de hendel en zet de rugleuning rechtop (volgens uitvoering. Aan de achterzijde: duw de hendel omlaag).
De stoel (of bank) is niet bedoeld voor gebruik buiten de auto. Als de stoel (of bank) oneigenlijk gebruikt wordt of valt,
kunnen de mechanismen en functies ervan beschadigd raken.
Wanneer u de stoel (of de bank) uit de auto ver wijdert, bewaar hem dan op een schone plaats om te voorkomen dat er troep in de mechanismen terechtkomt.
Terugplaatsen
(voorbeeld: individuele stoel)
F Controleer of er geen voor werpen het vergrendelen van de verankeringen hinderen.
F Plaats de voorste verankeringen in de verankeringspunten op de vloer (zoals hierboven afgebeeld).
Controleer de correcte vergrendeling op de
vloer van de bank als hij is teruggeklapt.
Proace_nl_ed01-2016.indb 11530/06/2016 14:59
3
Ergonomie en comfort

116
Proace_nl_Chap03_ergonomie-et-confort_ed01-2016

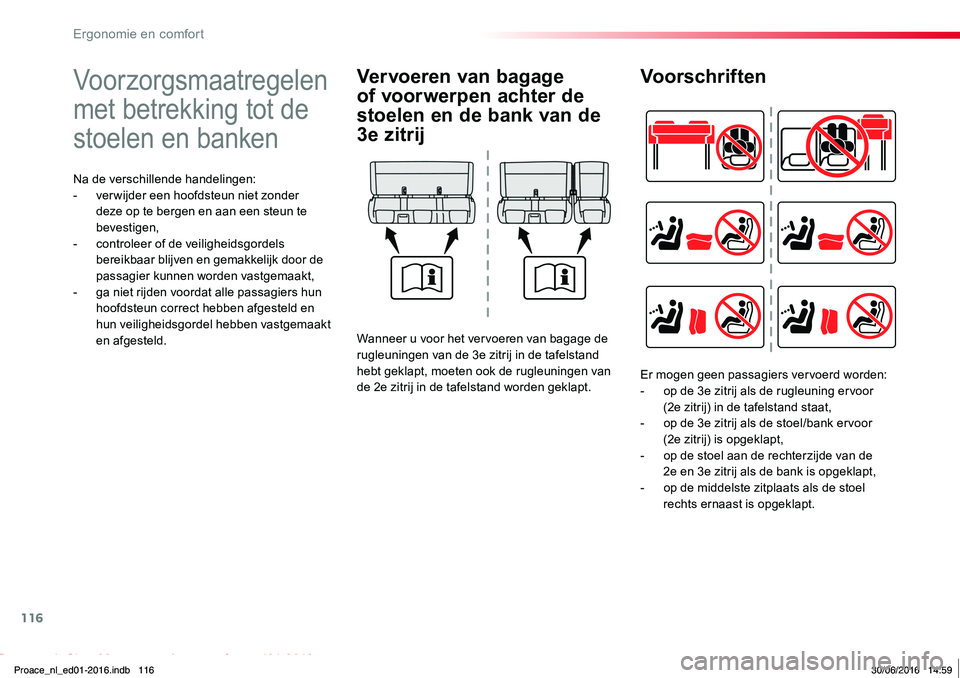

Voorzorgsmaatregelen
met betrekking tot de
stoelen en banken
Na de verschillende handelingen:- ver wijder een hoofdsteun niet zonder deze op te bergen en aan een steun te bevestigen,- controleer of de veiligheidsgordels bereikbaar blijven en gemakkelijk door de
passagier kunnen worden vastgemaakt,- ga niet rijden voordat alle passagiers hun hoofdsteun correct hebben afgesteld en hun veiligheidsgordel hebben vastgemaakt en afgesteld.
Vervoeren van bagage
of voorwerpen achter de
stoelen en de bank van de
3e zitrij
Wanneer u voor het vervoeren van bagage de rugleuningen van de 3e zitrij in de tafelstand hebt geklapt, moeten ook de rugleuningen van de 2e zitrij in de tafelstand worden geklapt.
Voorschriften
Er mogen geen passagiers vervoerd worden:- op de 3e zitrij als de rugleuning ervoor (2e zitrij) in de tafelstand staat,- op de 3e zitrij als de stoel/bank ervoor (2e zitrij) is opgeklapt,- op de stoel aan de rechterzijde van de 2e en 3e zitrij als de bank is opgeklapt,- op de middelste zitplaats als de stoel rechts ernaast is opgeklapt.
Proace_nl_ed01-2016.indb 11630/06/2016 14:59
Ergonomie en comfort

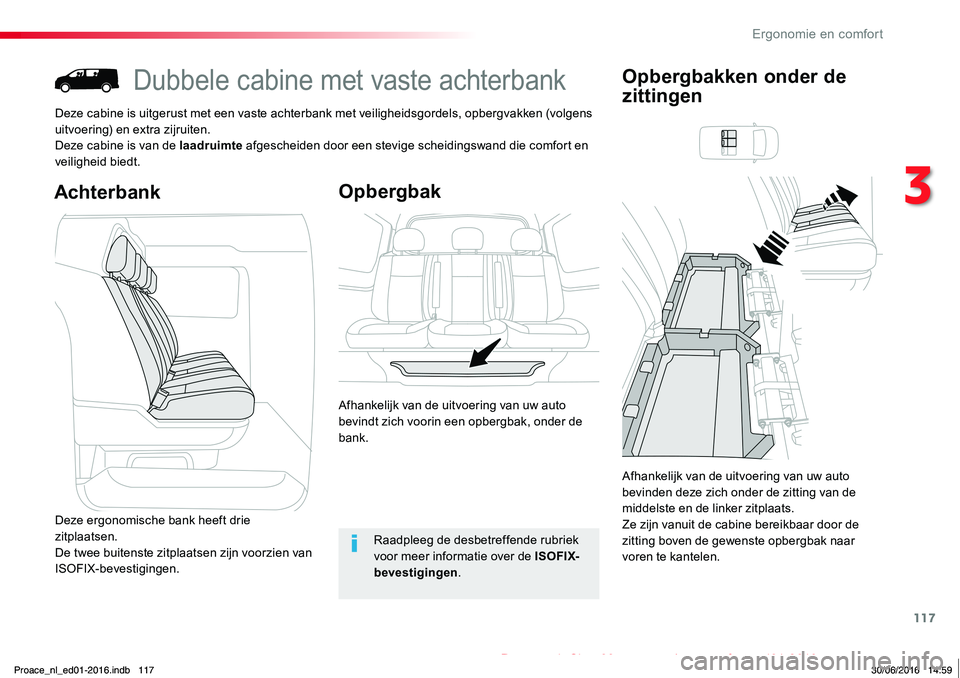

117
Proace_nl_Chap03_ergonomie-et-confort_ed01-2016
Dubbele cabine met vaste achterbank
Deze cabine is uitgerust met een vaste achterbank met veiligheidsgordels, opbergvakken (volgens uitvoering) en extra zijruiten.Deze cabine is van de laadruimte afgescheiden door een stevige scheidingswand die comfort en veiligheid biedt.
AchterbankOpbergbak
Afhankelijk van de uitvoering van uw auto bevindt zich voorin een opbergbak, onder de bank.
Deze ergonomische bank heeft drie zitplaatsen.De twee buitenste zitplaatsen zijn voorzien van ISOFIX-bevestigingen.
Opbergbakken onder de
zittingen
Raadpleeg de desbetreffende rubriek voor meer informatie over de ISOFIX-bevestigingen.
Afhankelijk van de uitvoering van uw auto bevinden deze zich onder de zitting van de middelste en de linker zitplaats.Ze zijn vanuit de cabine bereikbaar door de zitting boven de gewenste opbergbak naar voren te kantelen.
Proace_nl_ed01-2016.indb 11730/06/2016 14:59
3
Ergonomie en comfort

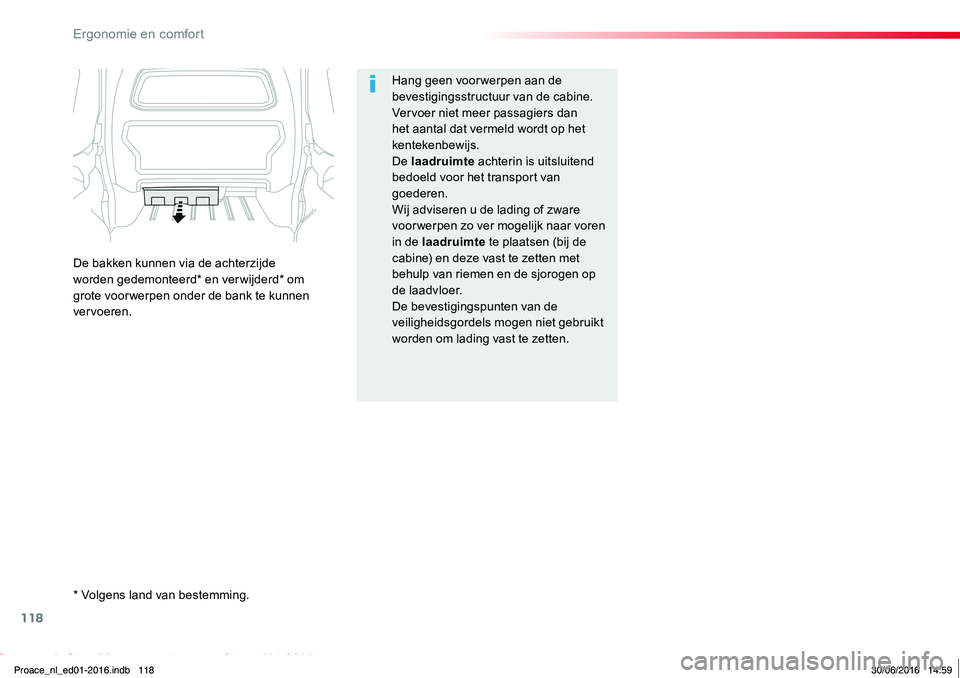

118
Proace_nl_Chap03_ergonomie-et-confort_ed01-2016
Hang geen voor werpen aan de bevestigingsstructuur van de cabine.Vervoer niet meer passagiers dan het aantal dat vermeld wordt op het kentekenbewijs.De laadruimte achterin is uitsluitend bedoeld voor het transport van goederen.Wij adviseren u de lading of zware voor werpen zo ver mogelijk naar voren in de laadruimte te plaatsen (bij de cabine) en deze vast te zetten met behulp van riemen en de sjorogen op de laadvloer.De bevestigingspunten van de veiligheidsgordels mogen niet gebruikt worden om lading vast te zetten.
De bakken kunnen via de achterzijde worden gedemonteerd* en verwijderd* om grote voor werpen onder de bank te kunnen vervoeren.
* Volgens land van bestemming.
Proace_nl_ed01-2016.indb 11830/06/2016 14:59
Ergonomie en comfort

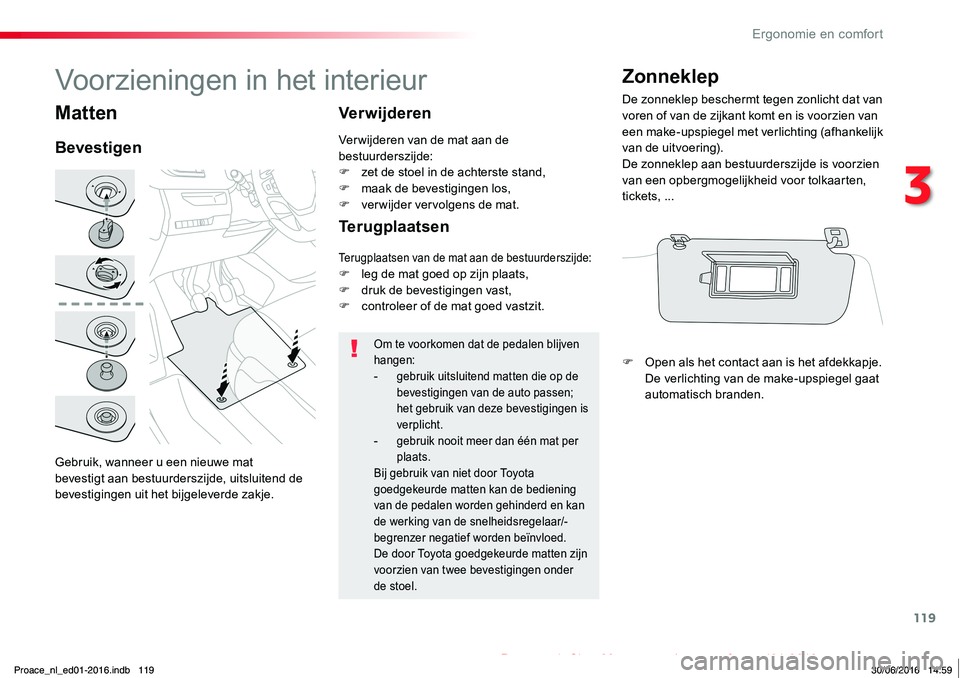

119
Proace_nl_Chap03_ergonomie-et-confort_ed01-2016
Matten
Gebruik, wanneer u een nieuwe mat bevestigt aan bestuurderszijde, uitsluitend de bevestigingen uit het bijgeleverde zakje.
Bevestigen
Verwijderen
Terugplaatsen
Om te voorkomen dat de pedalen blijven hangen:- gebruik uitsluitend matten die op de bevestigingen van de auto passen; het gebruik van deze bevestigingen is verplicht.- gebruik nooit meer dan één mat per plaats.Bij gebruik van niet door Toyota goedgekeurde matten kan de bediening van de pedalen worden gehinderd en kan de werking van de snelheidsregelaar/-begrenzer negatief worden beïnvloed.De door Toyota goedgekeurde matten zijn voorzien van twee bevestigingen onder
de stoel.
Ver wijderen van de mat aan de bestuurderszijde:F zet de stoel in de achterste stand,F maak de bevestigingen los,F verwijder vervolgens de mat.
Terugplaatsen van de mat aan de bestuurderszijde:F leg de mat goed op zijn plaats,F druk de bevestigingen vast,F controleer of de mat goed vastzit.
Zonneklep
De zonneklep beschermt tegen zonlicht dat van voren of van de zijkant komt en is voorzien van een make-upspiegel met verlichting (afhankelijk van de uitvoering).De zonneklep aan bestuurderszijde is voorzien van een opbergmogelijkheid voor tolkaarten, tickets, ...
F Open als het contact aan is het afdekkapje. De verlichting van de make-upspiegel gaat automatisch branden.
Voorzieningen in het interieur
Proace_nl_ed01-2016.indb 11930/06/2016 14:59
3
Ergonomie en comfort

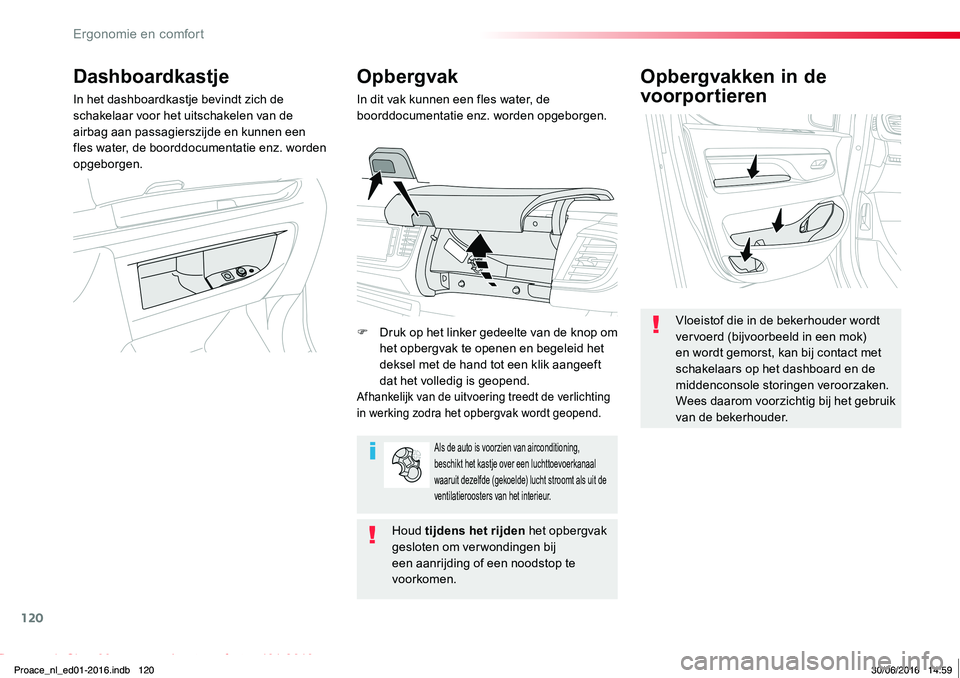

120
Proace_nl_Chap03_ergonomie-et-confort_ed01-2016
Opbergvakken in de
voorportieren
Vloeistof die in de bekerhouder wordt vervoerd (bijvoorbeeld in een mok) en wordt gemorst, kan bij contact met schakelaars op het dashboard en de middenconsole storingen veroorzaken. Wees daarom voorzichtig bij het gebruik van de bekerhouder.
Dashboardkastje
In het dashboardkastje bevindt zich de schakelaar voor het uitschakelen van de airbag aan passagierszijde en kunnen een fles water, de boorddocumentatie enz. worden opgeborgen.
Opbergvak
In dit vak kunnen een fles water, de boorddocumentatie enz. worden opgeborgen.
F Druk op het linker gedeelte van de knop om het opbergvak te openen en begeleid het deksel met de hand tot een klik aangeeft dat het volledig is geopend.Afhankelijk van de uitvoering treedt de verlichting in werking zodra het opbergvak wordt geopend.
Als de auto is voorzien van airconditioning, beschikt het kastje over een luchttoevoerkanaal
waaruit dezelfde (gekoelde) lucht stroomt als uit de ventilatieroosters van het interieur.
Houd tijdens het rijden het opbergvak gesloten om verwondingen bij een aanrijding of een noodstop te voorkomen.
Proace_nl_ed01-2016.indb 12030/06/2016 14:59
Ergonomie en comfort

121
Proace_nl_Chap03_ergonomie-et-confort_ed01-2016

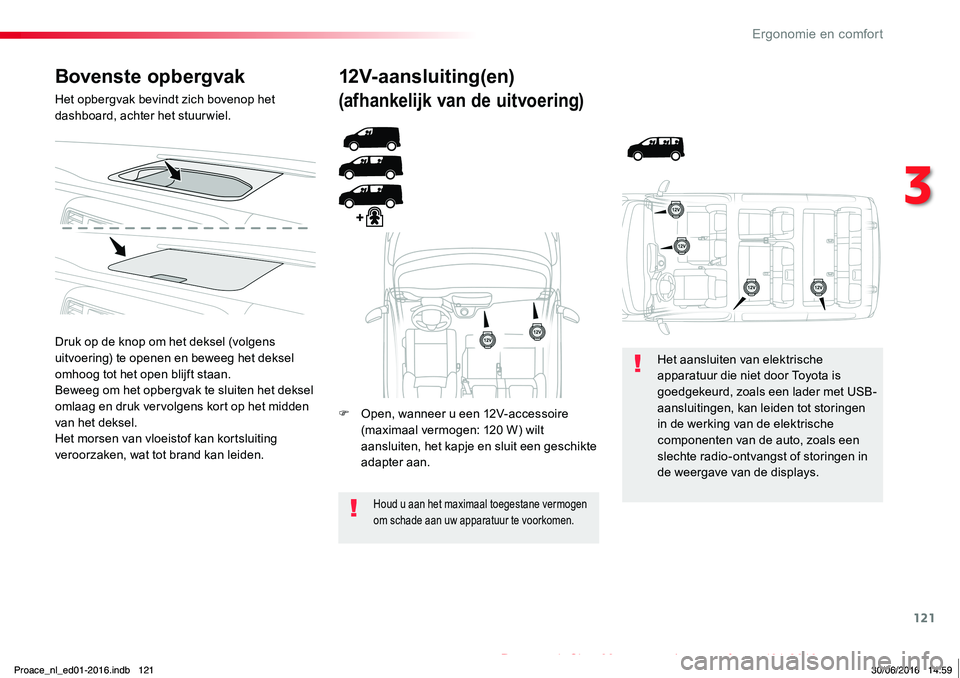

Bovenste opbergvak
Het opbergvak bevindt zich bovenop het dashboard, achter het stuurwiel.
Druk op de knop om het deksel (volgens uitvoering) te openen en beweeg het deksel omhoog tot het open blijft staan.Beweeg om het opbergvak te sluiten het deksel omlaag en druk vervolgens kort op het midden van het deksel.Het morsen van vloeistof kan kortsluiting veroorzaken, wat tot brand kan leiden.
12V-aansluiting(en)
(afhankelijk van de uitvoering)
F Open, wanneer u een 12V-accessoire (maximaal vermogen: 120 W) wilt aansluiten, het kapje en sluit een geschikte adapter aan.
Houd u aan het maximaal toegestane vermogen om schade aan uw apparatuur te voorkomen.
Het aansluiten van elektrische apparatuur die niet door Toyota is goedgekeurd, zoals een lader met USB-aansluitingen, kan leiden tot storingen in de werking van de elektrische componenten van de auto, zoals een slechte radio-ontvangst of storingen in
de weergave van de displays.
Proace_nl_ed01-2016.indb 12130/06/2016 14:59
3
Ergonomie en comfort

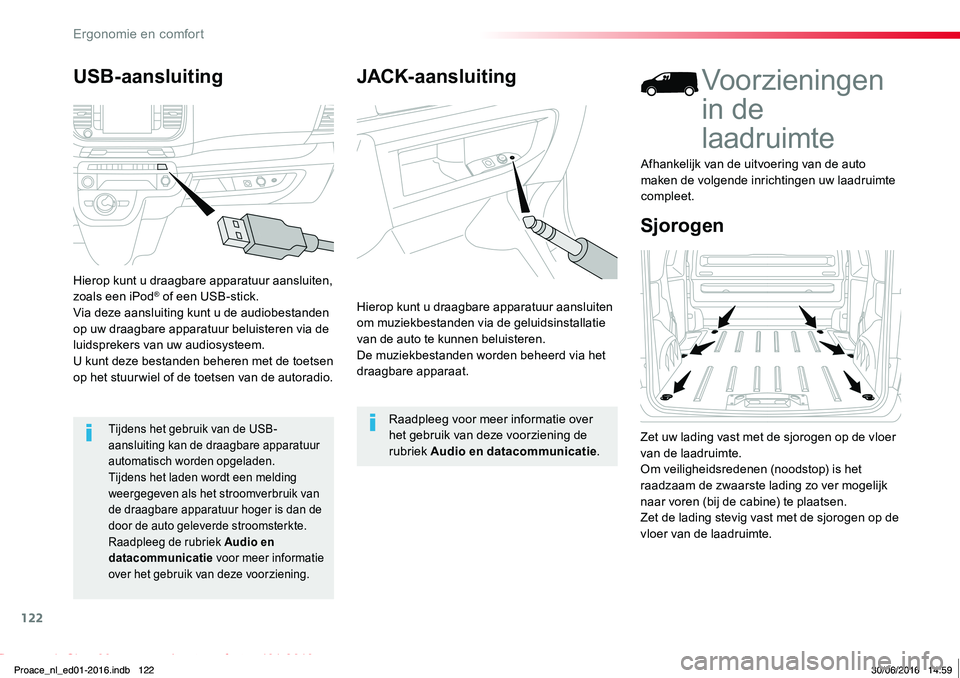

122
Proace_nl_Chap03_ergonomie-et-confort_ed01-2016
JACK-aansluiting
Hierop kunt u draagbare apparatuur aansluiten om muziekbestanden via de geluidsinstallatie van de auto te kunnen beluisteren.De muziekbestanden worden beheerd via het draagbare apparaat.
Raadpleeg voor meer informatie over het gebruik van deze voorziening de rubriek Audio en datacommunicatie.
Sjorogen
Voorzieningen
in de
laadruimte
Zet uw lading vast met de sjorogen op de vloer van de laadruimte.Om veiligheidsredenen (noodstop) is het raadzaam de zwaarste lading zo ver mogelijk naar voren (bij de cabine) te plaatsen.Zet de lading stevig vast met de sjorogen op de vloer van de laadruimte.
Afhankelijk van de uitvoering van de auto maken de volgende inrichtingen uw laadruimte compleet.
USB-aansluiting
Hierop kunt u draagbare apparatuur aansluiten, zoals een iPod® of een USB-stick.Via deze aansluiting kunt u de audiobestanden op uw draagbare apparatuur beluisteren via de luidsprekers van uw audiosysteem.U kunt deze bestanden beheren met de toetsen op het stuur wiel of de toetsen van de autoradio.
Tijdens het gebruik van de USB-aansluiting kan de draagbare apparatuur automatisch worden opgeladen.Tijdens het laden wordt een melding weergegeven als het stroomverbruik van de draagbare apparatuur hoger is dan de door de auto geleverde stroomsterkte.Raadpleeg de rubriek Audio en datacommunicatie voor meer informatie over het gebruik van deze voorziening.
Proace_nl_ed01-2016.indb 12230/06/2016 14:59
Ergonomie en comfort

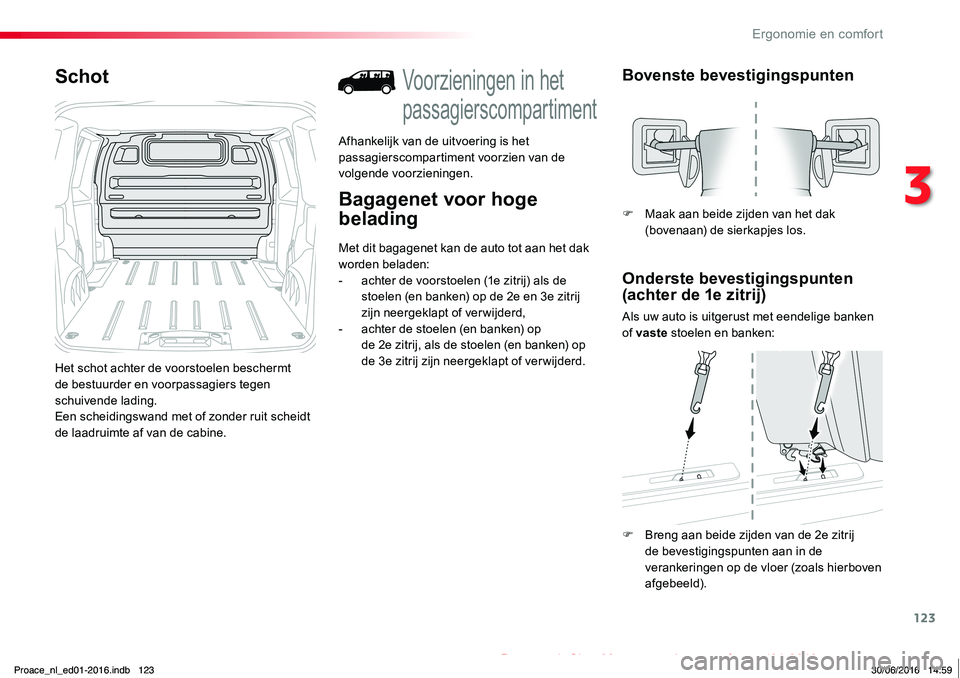

123
Proace_nl_Chap03_ergonomie-et-confort_ed01-2016
Schot
Het schot achter de voorstoelen beschermt de bestuurder en voorpassagiers tegen schuivende lading.Een scheidingswand met of zonder ruit scheidt de laadruimte af van de cabine.
Bagagenet voor hoge
belading
Voorzieningen in het
passagierscompartiment
Afhankelijk van de uitvoering is het passagierscompartiment voorzien van de volgende voorzieningen.
Met dit bagagenet kan de auto tot aan het dak worden beladen:- achter de voorstoelen (1e zitrij) als de stoelen (en banken) op de 2e en 3e zitrij zijn neergeklapt of verwijderd,- achter de stoelen (en banken) op de 2e zitrij, als de stoelen (en banken) op de 3e zitrij zijn neergeklapt of verwijderd.
Bovenste bevestigingspunten
Onderste bevestigingspunten (achter de 1e zitrij)
Als uw auto is uitgerust met eendelige banken of vaste stoelen en banken:
F Maak aan beide zijden van het dak (bovenaan) de sierkapjes los.
F Breng aan beide zijden van de 2e zitrij de bevestigingspunten aan in de verankeringen op de vloer (zoals hierboven afgebeeld).
Proace_nl_ed01-2016.indb 12330/06/2016 14:59
3
Ergonomie en comfort

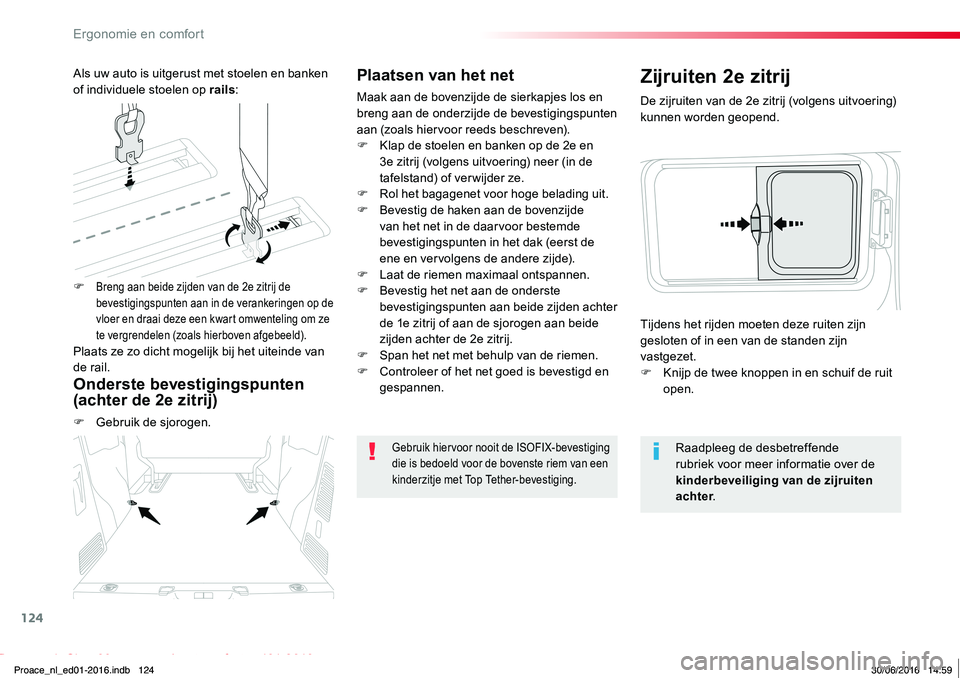

124
Proace_nl_Chap03_ergonomie-et-confort_ed01-2016
Plaatsen van het net
Maak aan de bovenzijde de sierkapjes los en breng aan de onderzijde de bevestigingspunten aan (zoals hiervoor reeds beschreven).F Klap de stoelen en banken op de 2e en 3e zitrij (volgens uitvoering) neer (in de tafelstand) of ver wijder ze.F Rol het bagagenet voor hoge belading uit.F Bevestig de haken aan de bovenzijde van het net in de daarvoor bestemde bevestigingspunten in het dak (eerst de ene en vervolgens de andere zijde).F Laat de riemen maximaal ontspannen.F Bevestig het net aan de onderste bevestigingspunten aan beide zijden achter de 1e zitrij of aan de sjorogen aan beide zijden achter de 2e zitrij.F Span het net met behulp van de riemen.F Controleer of het net goed is bevestigd en gespannen.
Gebruik hiervoor nooit de ISOFIX-bevestiging die is bedoeld voor de bovenste riem van een kinderzitje met Top Tether-bevestiging.
De zijruiten van de 2e zitrij (volgens uitvoering) kunnen worden geopend.
Zijruiten 2e zitrij
Raadpleeg de desbetreffende rubriek voor meer informatie over de
kinderbeveiliging van de zijruiten achter.
Tijdens het rijden moeten deze ruiten zijn gesloten of in een van de standen zijn vastgezet.F Knijp de twee knoppen in en schuif de ruit open.
F Breng aan beide zijden van de 2e zitrij de bevestigingspunten aan in de verankeringen op de vloer en draai deze een kwart omwenteling om ze te vergrendelen (zoals hierboven afgebeeld).Plaats ze zo dicht mogelijk bij het uiteinde van de rail.
Als uw auto is uitgerust met stoelen en banken of individuele stoelen op rails:
Onderste bevestigingspunten (achter de 2e zitrij)
F Gebruik de sjorogen.
Proace_nl_ed01-2016.indb 12430/06/2016 14:59
