TOYOTA PROACE 2019 Instructieboekje (in Dutch)

285
Proace_nl_Chap07_info-pratiques_ed01-2016

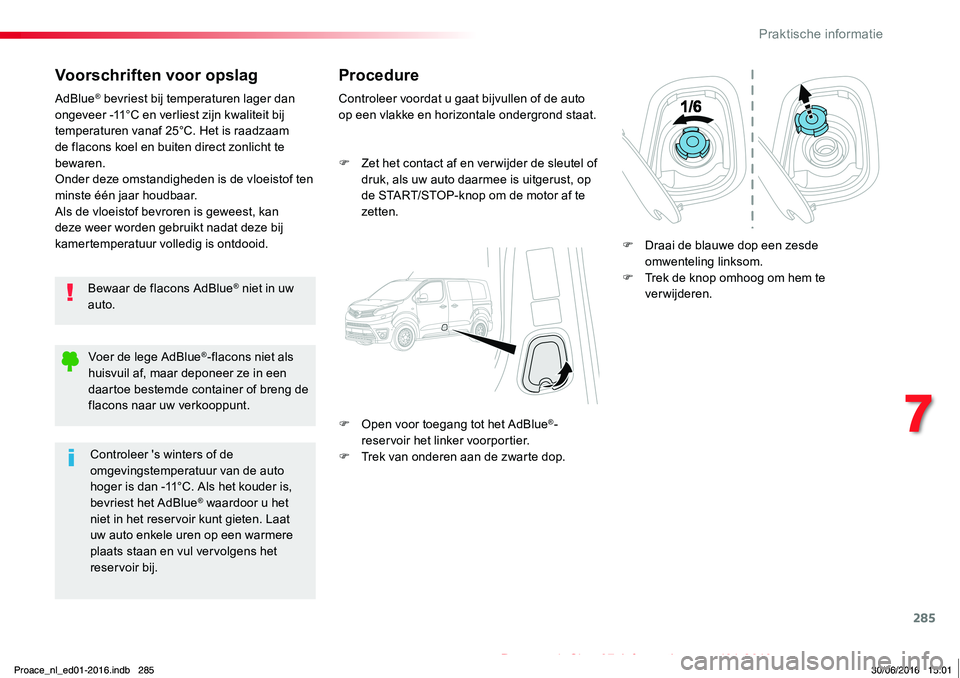

Voorschriften voor opslag
Bewaar de flacons AdBlue® niet in uw auto.
AdBlue® bevriest bij temperaturen lager dan ongeveer -11°C en verliest zijn kwaliteit bij temperaturen vanaf 25°C. Het is raadzaam de flacons koel en buiten direct zonlicht te bewaren.Onder deze omstandigheden is de vloeistof ten minste één jaar houdbaar.Als de vloeistof bevroren is geweest, kan deze weer worden gebruikt nadat deze bij kamertemperatuur volledig is ontdooid.
Procedure
Controleer voordat u gaat bijvullen of de auto op een vlakke en horizontale ondergrond staat.
F Zet het contact af en ver wijder de sleutel of druk, als uw auto daarmee is uitgerust, op de START/STOP-knop om de motor af te zetten.
F Open voor toegang tot het AdBlue®-reservoir het linker voorportier.F Trek van onderen aan de zwarte dop.
F Draai de blauwe dop een zesde omwenteling linksom.F Trek de knop omhoog om hem te verwijderen.
Voer de lege AdBlue®-flacons niet als huisvuil af, maar deponeer ze in een daartoe bestemde container of breng de flacons naar uw verkooppunt.
Controleer 's winters of de omgevingstemperatuur van de auto hoger is dan -11°C. Als het kouder is, bevriest het AdBlue® waardoor u het niet in het reservoir kunt gieten. Laat uw auto enkele uren op een warmere plaats staan en vul vervolgens het reservoir bij.
Proace_nl_ed01-2016.indb 28530/06/2016 15:01
7
Praktische informatie

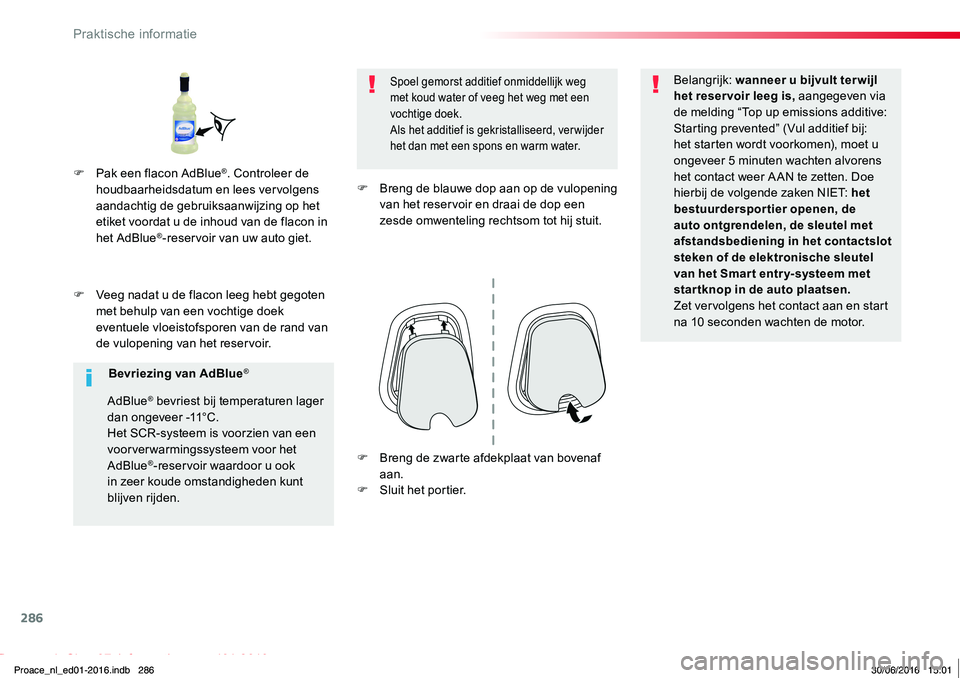

286
Proace_nl_Chap07_info-pratiques_ed01-2016
F Veeg nadat u de flacon leeg hebt gegoten met behulp van een vochtige doek eventuele vloeistofsporen van de rand van de vulopening van het reservoir.
Spoel gemorst additief onmiddellijk weg met koud water of veeg het weg met een vochtige doek.Als het additief is gekristalliseerd, ver wijder het dan met een spons en warm water.
F Breng de blauwe dop aan op de vulopening van het reservoir en draai de dop een zesde omwenteling rechtsom tot hij stuit.
Belangrijk: wanneer u bijvult ter wijl het reser voir leeg is, aangegeven via de melding “Top up emissions additive: Starting prevented” (Vul additief bij: het starten wordt voorkomen), moet u ongeveer 5 minuten wachten alvorens het contact weer A AN te zetten. Doe hierbij de volgende zaken NIET: het bestuurdersportier openen, de auto ontgrendelen, de sleutel met afstandsbediening in het contactslot steken of de elektronische sleutel van het Smar t entr y-systeem met star tknop in de auto plaatsen.Zet vervolgens het contact aan en start na 10 seconden wachten de motor.
F Pak een flacon AdBlue®. Controleer de houdbaarheidsdatum en lees vervolgens aandachtig de gebruiksaanwijzing op het etiket voordat u de inhoud van de flacon in het AdBlue®-reservoir van uw auto giet.
Bevriezing van AdBlue®
AdBlue® bevriest bij temperaturen lager dan ongeveer -11°C.Het SCR-systeem is voorzien van een voorverwarmingssysteem voor het AdBlue®-reservoir waardoor u ook in zeer koude omstandigheden kunt blijven rijden.
F Breng de zwarte afdekplaat van bovenaf aan.F Sluit het portier.
Proace_nl_ed01-2016.indb 28630/06/2016 15:01
Praktische informatie

287
Proace_nl_Chap08_En-cas-de-panne_ed01-2016

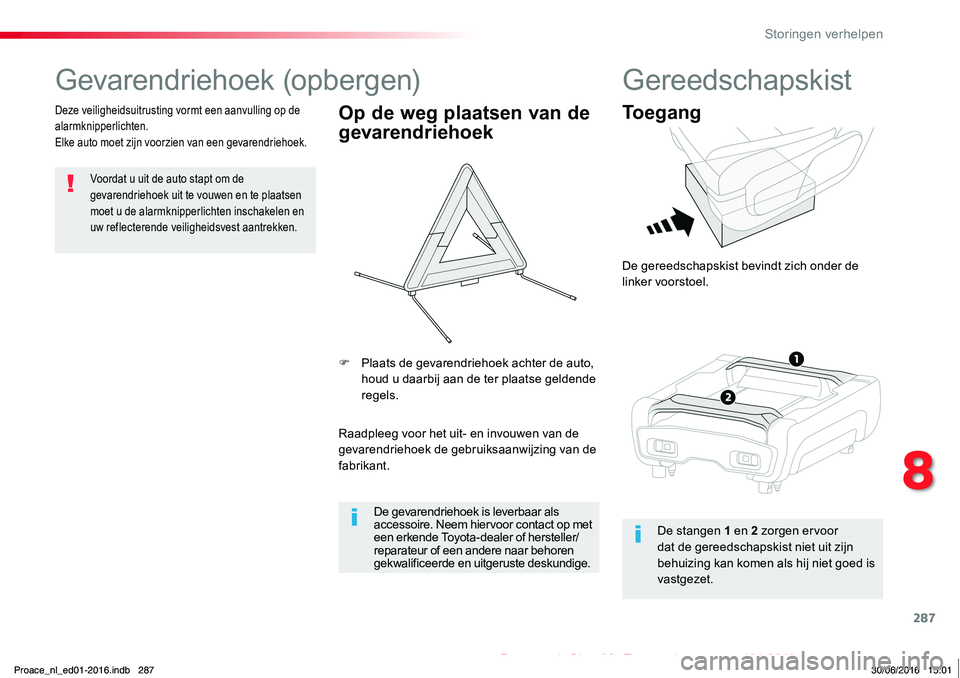

Gevarendriehoek (opbergen)
Voordat u uit de auto stapt om de gevarendriehoek uit te vouwen en te plaatsen moet u de alarmknipperlichten inschakelen en uw reflecterende veiligheidsvest aantrekken.
Deze veiligheidsuitrusting vormt een aanvulling op de alarmknipperlichten.Elke auto moet zijn voorzien van een gevarendriehoek.
Op de weg plaatsen van de
gevarendriehoek
Raadpleeg voor het uit- en invouwen van de gevarendriehoek de gebruiksaanwijzing van de fabrikant.
F Plaats de gevarendriehoek achter de auto, houd u daarbij aan de ter plaatse geldende regels.
De gevarendriehoek is leverbaar als accessoire. Neem hiervoor contact op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Gereedschapskist
To e g a n g
De gereedschapskist bevindt zich onder de linker voorstoel.
De stangen 1 en 2 zorgen ervoor dat de gereedschapskist niet uit zijn behuizing kan komen als hij niet goed is vastgezet.
Proace_nl_ed01-2016.indb 28730/06/2016 15:01
8
Storingen verhelpen

288
Proace_nl_Chap08_En-cas-de-panne_ed01-2016

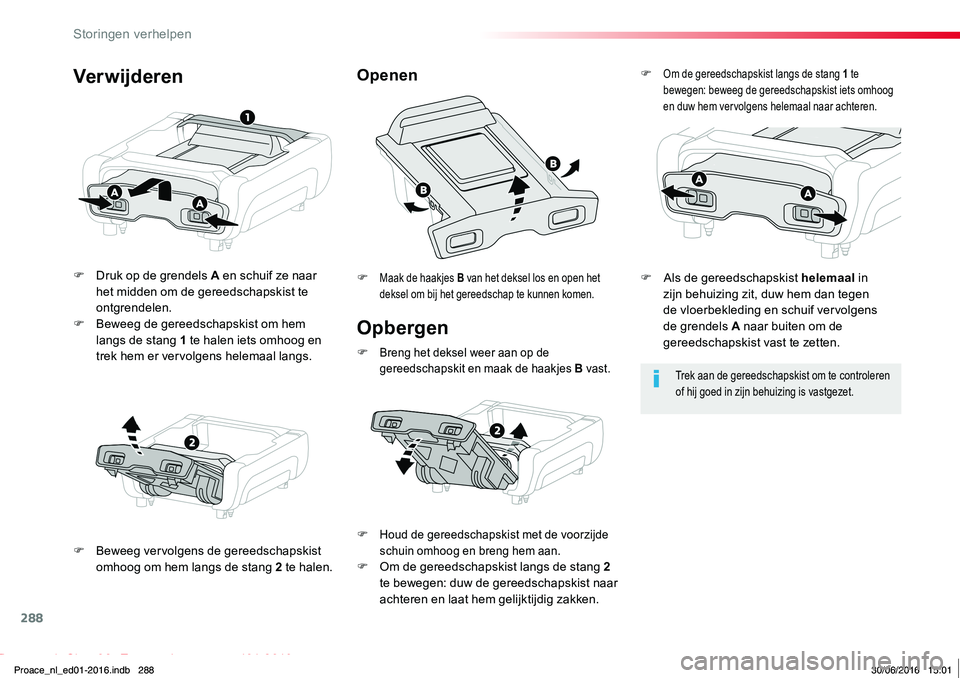

Opbergen
F Druk op de grendels A en schuif ze naar het midden om de gereedschapskist te ontgrendelen.F Beweeg de gereedschapskist om hem langs de stang 1 te halen iets omhoog en trek hem er vervolgens helemaal langs.
F Beweeg vervolgens de gereedschapskist omhoog om hem langs de stang 2 te halen.
F Maak de haakjes B van het deksel los en open het deksel om bij het gereedschap te kunnen komen.
OpenenVerwijderen
Trek aan de gereedschapskist om te controleren of hij goed in zijn behuizing is vastgezet.
F Houd de gereedschapskist met de voorzijde schuin omhoog en breng hem aan.F Om de gereedschapskist langs de stang 2
te bewegen: duw de gereedschapskist naar achteren en laat hem gelijktijdig zakken.
F Om de gereedschapskist langs de stang 1 te bewegen: beweeg de gereedschapskist iets omhoog en duw hem vervolgens helemaal naar achteren.
F Breng het deksel weer aan op de gereedschapskit en maak de haakjes B vast.
F Als de gereedschapskist helemaal in zijn behuizing zit, duw hem dan tegen de vloerbekleding en schuif vervolgens de grendels A naar buiten om de gereedschapskist vast te zetten.
Proace_nl_ed01-2016.indb 28830/06/2016 15:01
Storingen verhelpen

289
Proace_nl_Chap08_En-cas-de-panne_ed01-2016

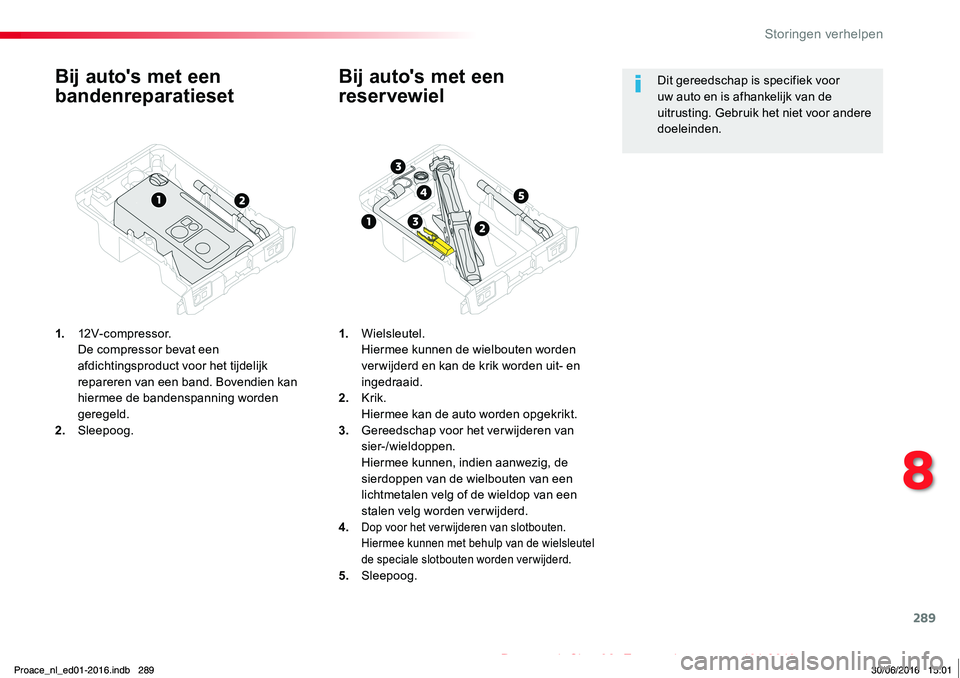

Bij auto's met een
bandenreparatieset
1. 12V-compressor. De compressor bevat een afdichtingsproduct voor het tijdelijk repareren van een band. Bovendien kan hiermee de bandenspanning worden geregeld.2. Sleepoog.
Bij auto's met een
reservewiel
1. Wielsleutel. Hiermee kunnen de wielbouten worden ver wijderd en kan de krik worden uit- en ingedraaid.2. Krik. Hiermee kan de auto worden opgekrikt.3. Gereedschap voor het ver wijderen van sier-/wieldoppen. Hiermee kunnen, indien aanwezig, de sierdoppen van de wielbouten van een lichtmetalen velg of de wieldop van een stalen velg worden verwijderd.4. Dop voor het verwijderen van slotbouten. Hiermee kunnen met behulp van de wielsleutel de speciale slotbouten worden verwijderd.5. Sleepoog.
Dit gereedschap is specifiek voor uw auto en is afhankelijk van de uitrusting. Gebruik het niet voor andere doeleinden.
Proace_nl_ed01-2016.indb 28930/06/2016 15:01
8
Storingen verhelpen

290
Proace_nl_Chap08_En-cas-de-panne_ed01-2016

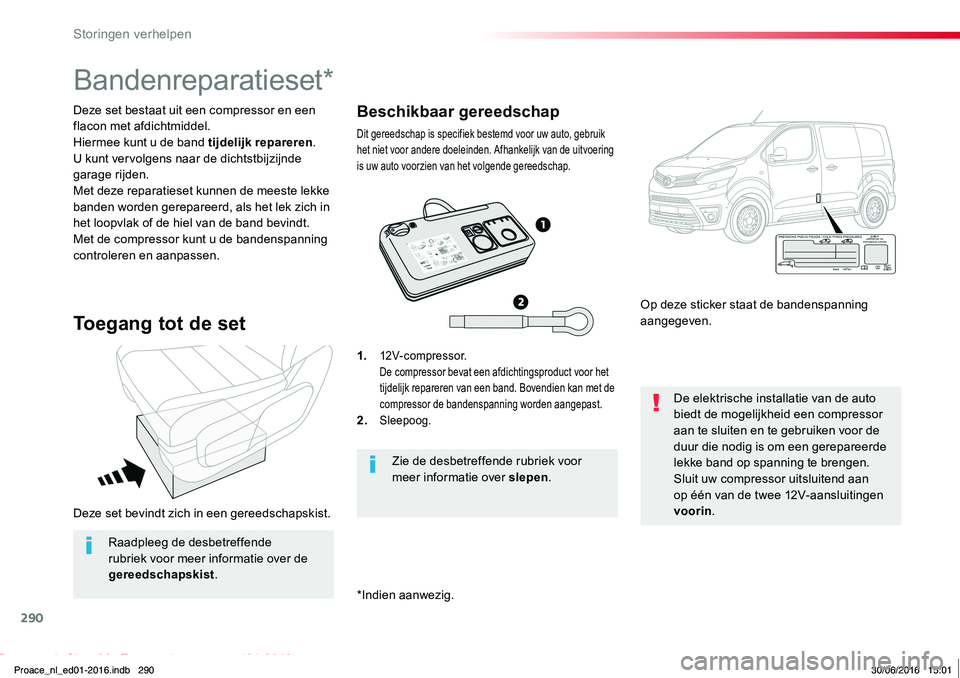

Deze set bevindt zich in een gereedschapskist.
Deze set bestaat uit een compressor en een flacon met afdichtmiddel.Hiermee kunt u de band tijdelijk repareren.U kunt vervolgens naar de dichtstbijzijnde garage rijden.Met deze reparatieset kunnen de meeste lekke banden worden gerepareerd, als het lek zich in het loopvlak of de hiel van de band bevindt.Met de compressor kunt u de bandenspanning controleren en aanpassen.
Bandenreparatieset*
Toegang tot de set
1. 12V-compressor. De compressor bevat een afdichtingsproduct voor het tijdelijk repareren van een band. Bovendien kan met de compressor de bandenspanning worden aangepast.2. Sleepoog.
Op deze sticker staat de bandenspanning aangegeven.
De elektrische installatie van de auto biedt de mogelijkheid een compressor aan te sluiten en te gebruiken voor de duur die nodig is om een gerepareerde lekke band op spanning te brengen.Sluit uw compressor uitsluitend aan op één van de twee 12V-aansluitingen voorin.
Zie de desbetreffende rubriek voor meer informatie over slepen.
Beschikbaar gereedschap
Dit gereedschap is specifiek bestemd voor uw auto, gebruik het niet voor andere doeleinden. Afhankelijk van de uitvoering is uw auto voorzien van het volgende gereedschap.
Raadpleeg de desbetreffende rubriek voor meer informatie over de gereedschapskist.
*Indien aanwezig.
Proace_nl_ed01-2016.indb 29030/06/2016 15:01
Storingen verhelpen

291
Proace_nl_Chap08_En-cas-de-panne_ed01-2016

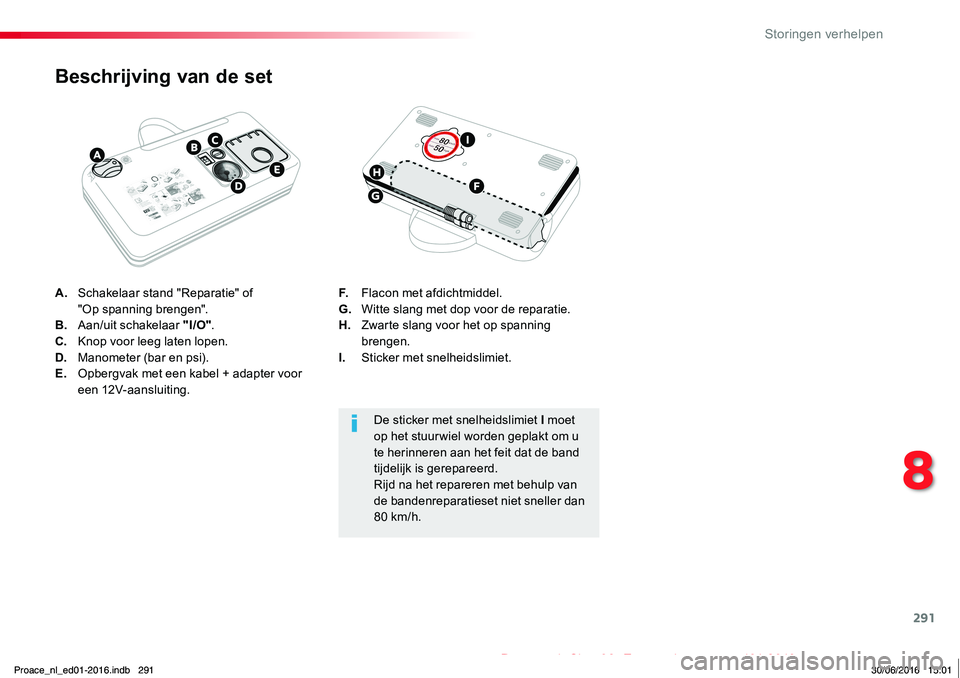

A. Schakelaar stand "Reparatie" of "Op spanning brengen".B. Aan/uit schakelaar "I/O".C. Knop voor leeg laten lopen.D. Manometer (bar en psi).E. Opbergvak met een kabel + adapter voor een 12V-aansluiting.
Beschrijving van de set
F. Flacon met afdichtmiddel.G. Witte slang met dop voor de reparatie.H. Zwarte slang voor het op spanning brengen.I. Sticker met snelheidslimiet.
De sticker met snelheidslimiet I moet op het stuur wiel worden geplakt om u te herinneren aan het feit dat de band tijdelijk is gerepareerd.
Rijd na het repareren met behulp van de bandenreparatieset niet sneller dan 80 km/h.
Proace_nl_ed01-2016.indb 29130/06/2016 15:01
8
Storingen verhelpen

292
Proace_nl_Chap08_En-cas-de-panne_ed01-2016

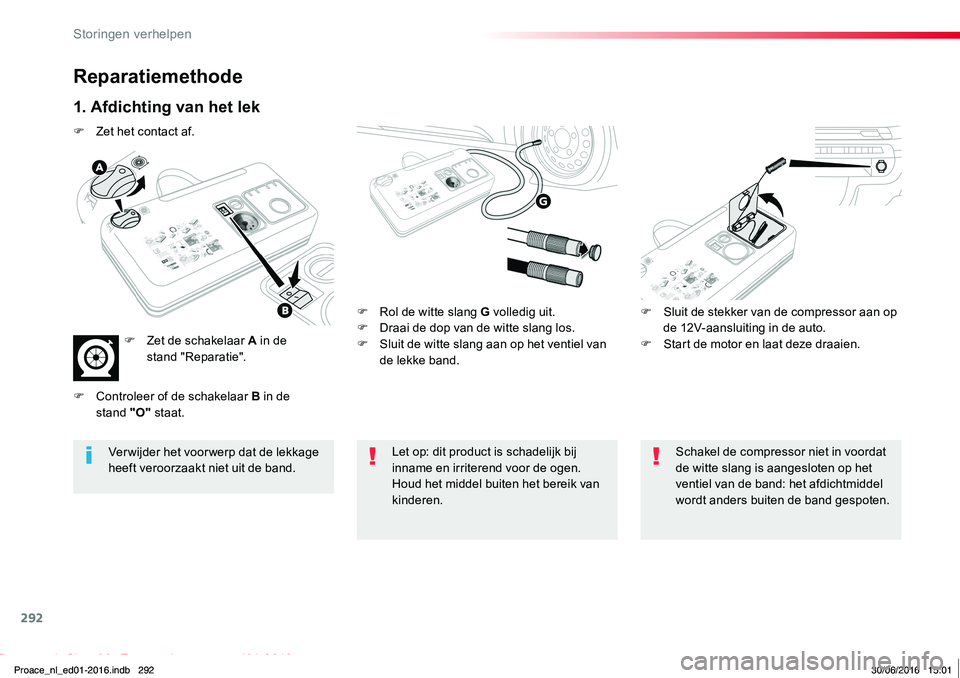

Reparatiemethode
1. Afdichting van het lek
F Rol de witte slang G volledig uit.F Draai de dop van de witte slang los.F Sluit de witte slang aan op het ventiel van de lekke band.
F Sluit de stekker van de compressor aan op de 12V-aansluiting in de auto.F Start de motor en laat deze draaien.
Let op: dit product is schadelijk bij inname en irriterend voor de ogen.Houd het middel buiten het bereik van kinderen.
Ver wijder het voor werp dat de lekkage heeft veroorzaakt niet uit de band.
Schakel de compressor niet in voordat de witte slang is aangesloten op het ventiel van de band: het afdichtmiddel wordt anders buiten de band gespoten.
F Zet het contact af.
F Zet de schakelaar A in de stand "Reparatie".
F Controleer of de schakelaar B in de stand "O" staat.
Proace_nl_ed01-2016.indb 29230/06/2016 15:01
Storingen verhelpen

293
Proace_nl_Chap08_En-cas-de-panne_ed01-2016

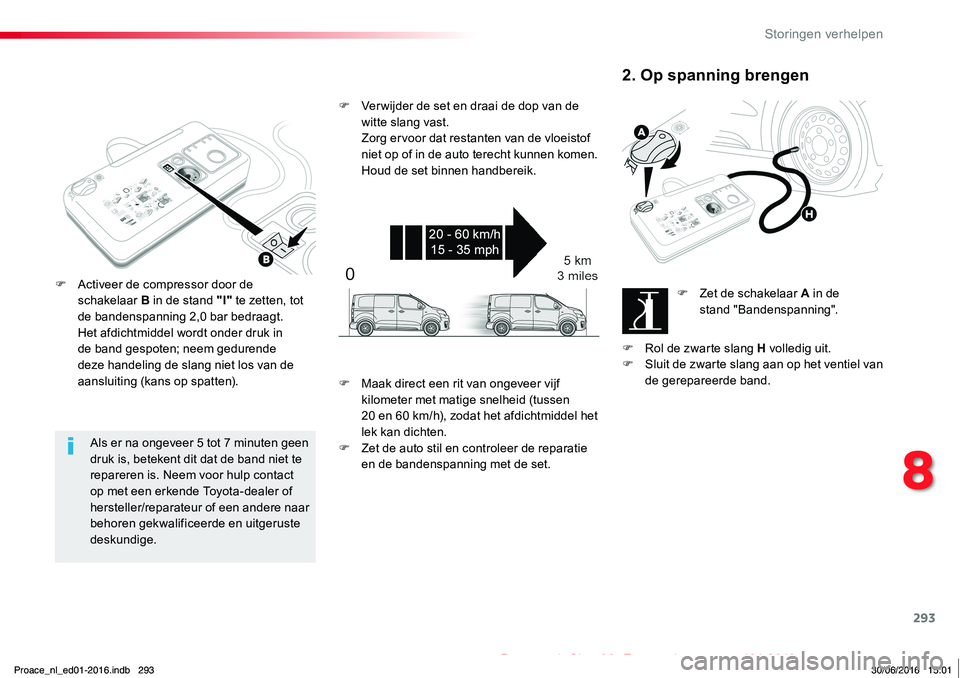

Als er na ongeveer 5 tot 7 minuten geen druk is, betekent dit dat de band niet te repareren is. Neem voor hulp contact op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
F Activeer de compressor door de schakelaar B in de stand "I" te zetten, tot de bandenspanning 2,0 bar bedraagt. Het afdichtmiddel wordt onder druk in de band gespoten; neem gedurende deze handeling de slang niet los van de aansluiting (kans op spatten).
F Ver wijder de set en draai de dop van de witte slang vast. Zorg ervoor dat restanten van de vloeistof niet op of in de auto terecht kunnen komen. Houd de set binnen handbereik.
2. Op spanning brengen
F Zet de schakelaar A in de stand "Bandenspanning".
F Rol de zwarte slang H volledig uit.F Sluit de zwarte slang aan op het ventiel van de gerepareerde band.F Maak direct een rit van ongeveer vijf kilometer met matige snelheid (tussen 20 en 60 km/h), zodat het afdichtmiddel het lek kan dichten.F Zet de auto stil en controleer de reparatie en de bandenspanning met de set.
Proace_nl_ed01-2016.indb 29330/06/2016 15:01
8
Storingen verhelpen

294
Proace_nl_Chap08_En-cas-de-panne_ed01-2016

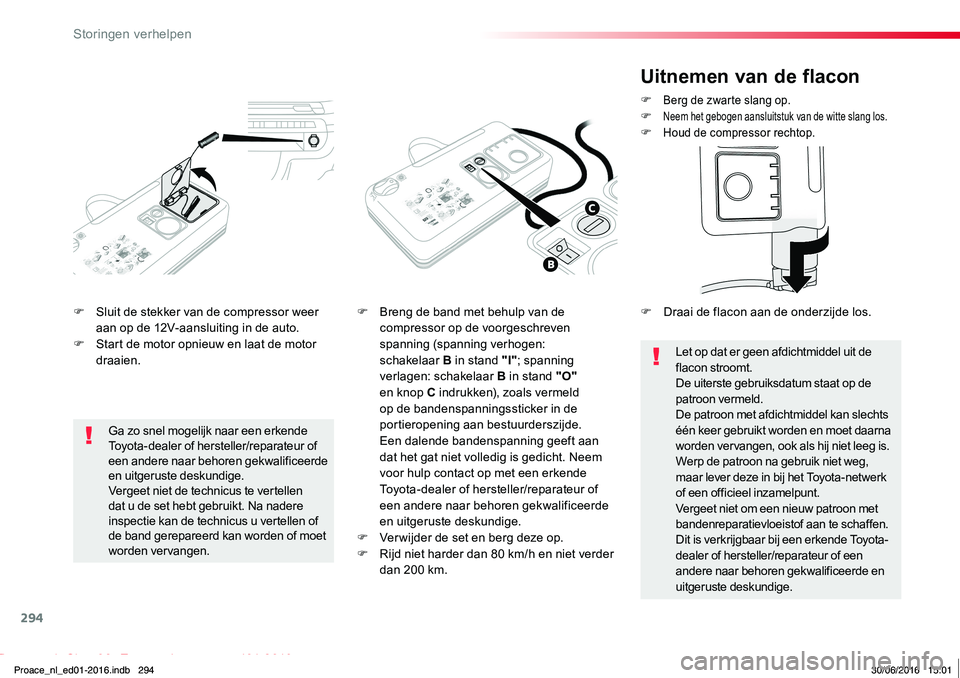

F Sluit de stekker van de compressor weer aan op de 12V-aansluiting in de auto.F Start de motor opnieuw en laat de motor draaien.
F Breng de band met behulp van de compressor op de voorgeschreven spanning (spanning verhogen: schakelaar B in stand "I"; spanning verlagen: schakelaar B in stand "O" en knop C indrukken), zoals vermeld op de bandenspanningssticker in de portieropening aan bestuurderszijde. Een dalende bandenspanning geeft aan dat het gat niet volledig is gedicht. Neem voor hulp contact op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.F Ver wijder de set en berg deze op.F Rijd niet harder dan 80 km/h en niet verder dan 200 km.
Ga zo snel mogelijk naar een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.Vergeet niet de technicus te vertellen dat u de set hebt gebruikt. Na nadere inspectie kan de technicus u vertellen of de band gerepareerd kan worden of moet worden vervangen.
Uitnemen van de flacon
F Berg de zwarte slang op.F Neem het gebogen aansluitstuk van de witte slang los.F Houd de compressor rechtop.
Let op dat er geen afdichtmiddel uit de flacon stroomt.De uiterste gebruiksdatum staat op de patroon vermeld.De patroon met afdichtmiddel kan slechts één keer gebruikt worden en moet daarna worden vervangen, ook als hij niet leeg is.Werp de patroon na gebruik niet weg, maar lever deze in bij het Toyota-netwerk of een officieel inzamelpunt.Vergeet niet om een nieuw patroon met bandenreparatievloeistof aan te schaffen. Dit is verkrijgbaar bij een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
F Draai de flacon aan de onderzijde los.
Proace_nl_ed01-2016.indb 29430/06/2016 15:01
Storingen verhelpen
