TOYOTA PROACE 2019 Instructieboekje (in Dutch)

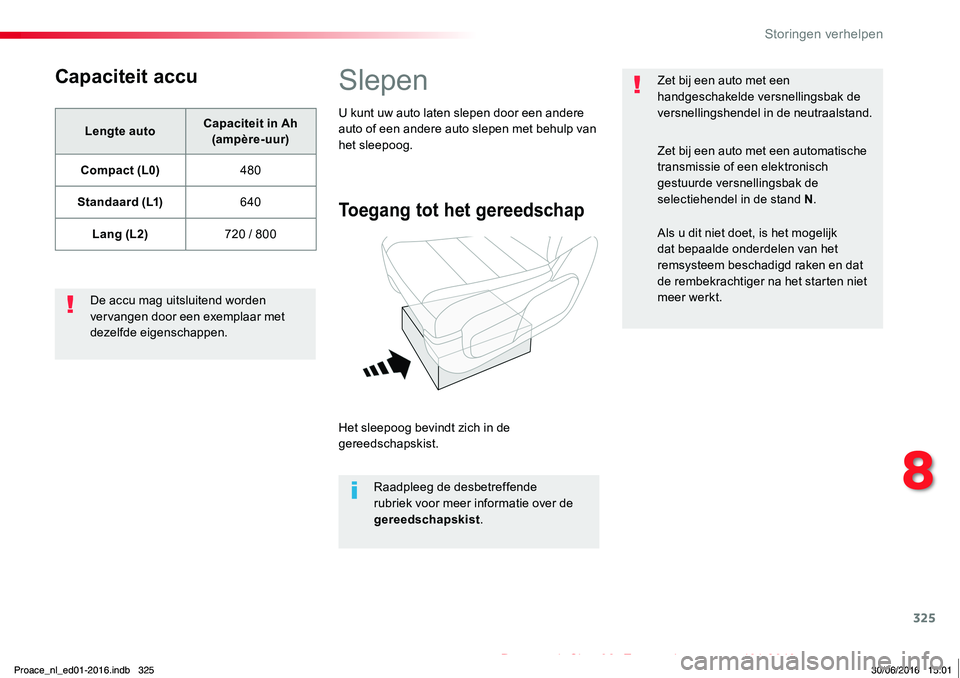

325
Proace_nl_Chap08_En-cas-de-panne_ed01-2016
Capaciteit accu
Lengte autoCapaciteit in Ah (ampère-uur)
Compact (L0)480
Standaard (L1)640
Lang (L2)720 / 800
De accu mag uitsluitend worden vervangen door een exemplaar met dezelfde eigenschappen.
Slepen
Toegang tot het gereedschap
Het sleepoog bevindt zich in de gereedschapskist.
Raadpleeg de desbetreffende rubriek voor meer informatie over de gereedschapskist.
U kunt uw auto laten slepen door een andere auto of een andere auto slepen met behulp van het sleepoog.
Zet bij een auto met een handgeschakelde versnellingsbak de versnellingshendel in de neutraalstand.
Zet bij een auto met een automatische transmissie of een elektronisch gestuurde versnellingsbak de selectiehendel in de stand N.
Als u dit niet doet, is het mogelijk dat bepaalde onderdelen van het remsysteem beschadigd raken en dat de rembekrachtiger na het starten niet meer werkt.
Proace_nl_ed01-2016.indb 32530/06/2016 15:01
8
Storingen verhelpen

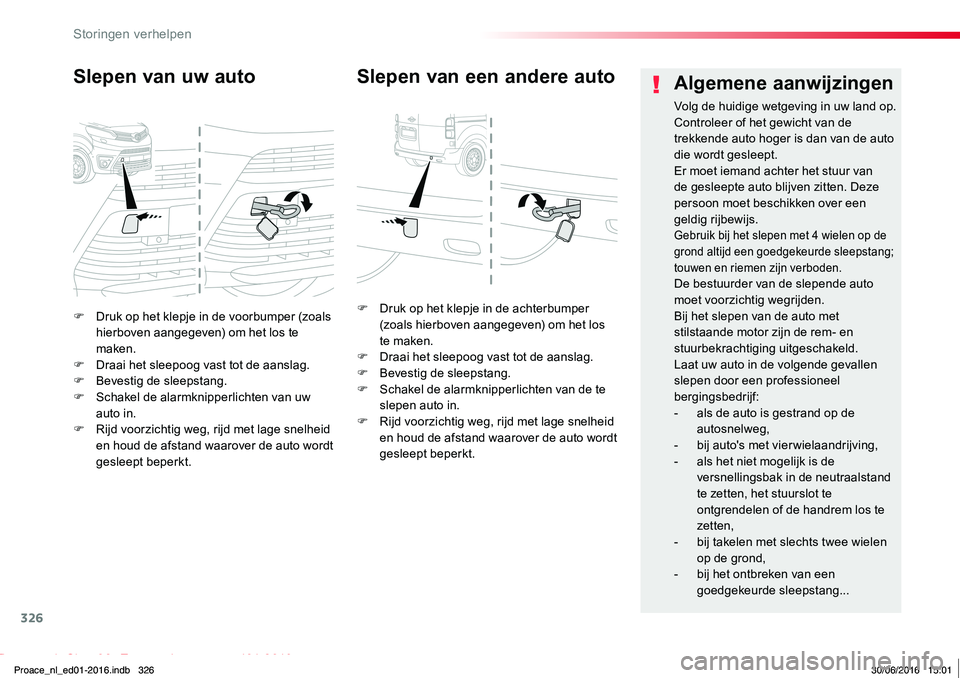

326
Proace_nl_Chap08_En-cas-de-panne_ed01-2016
F Druk op het klepje in de voorbumper (zoals hierboven aangegeven) om het los te maken.F Draai het sleepoog vast tot de aanslag.F Bevestig de sleepstang.F Schakel de alarmknipperlichten van uw auto in.F Rijd voorzichtig weg, rijd met lage snelheid en houd de afstand waarover de auto wordt gesleept beperkt.
Slepen van uw auto
F Druk op het klepje in de achterbumper (zoals hierboven aangegeven) om het los te maken.F Draai het sleepoog vast tot de aanslag.F Bevestig de sleepstang.F Schakel de alarmknipperlichten van de te slepen auto in.F Rijd voorzichtig weg, rijd met lage snelheid en houd de afstand waarover de auto wordt gesleept beperkt.
Slepen van een andere autoAlgemene aanwijzingen
Volg de huidige wetgeving in uw land op.Controleer of het gewicht van de trekkende auto hoger is dan van de auto die wordt gesleept.Er moet iemand achter het stuur van de gesleepte auto blijven zitten. Deze persoon moet beschikken over een geldig rijbewijs.Gebruik bij het slepen met 4 wielen op de grond altijd een goedgekeurde sleepstang; touwen en riemen zijn verboden.De bestuurder van de slepende auto moet voorzichtig wegrijden.Bij het slepen van de auto met stilstaande motor zijn de rem- en stuurbekrachtiging uitgeschakeld.Laat uw auto in de volgende gevallen slepen door een professioneel bergingsbedrijf:- als de auto is gestrand op de autosnelweg,- bij auto's met vier wielaandrijving,- als het niet mogelijk is de versnellingsbak in de neutraalstand te zetten, het stuurslot te ontgrendelen of de handrem los te zetten,- bij takelen met slechts twee wielen op de grond,- bij het ontbreken van een goedgekeurde sleepstang...
Proace_nl_ed01-2016.indb 32630/06/2016 15:01
Storingen verhelpen

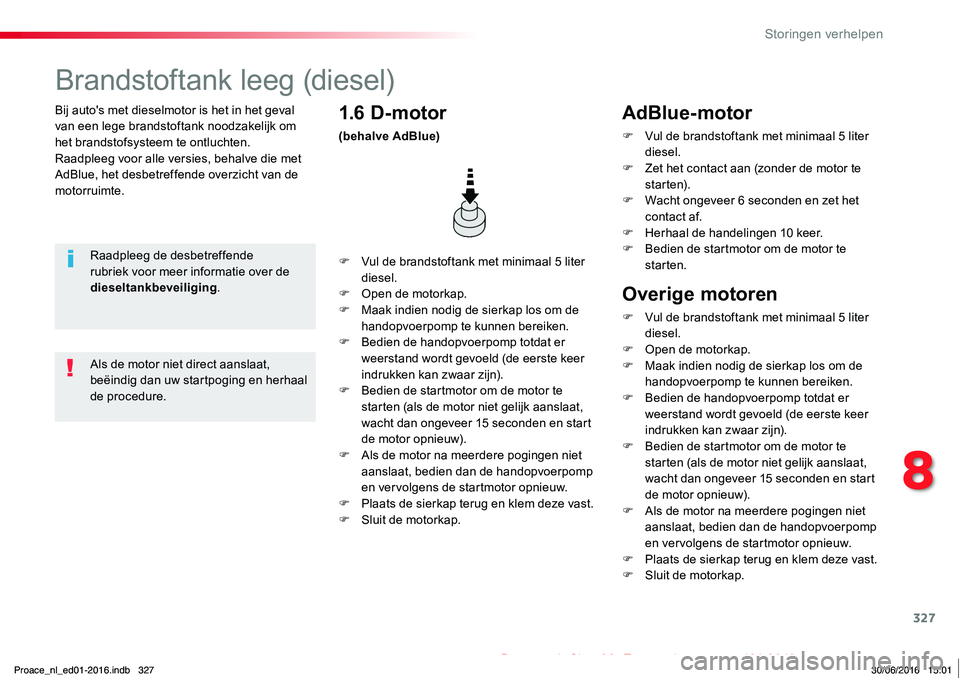

327
Proace_nl_Chap08_En-cas-de-panne_ed01-2016
Bij auto's met dieselmotor is het in het geval van een lege brandstoftank noodzakelijk om het brandstofsysteem te ontluchten.Raadpleeg voor alle versies, behalve die met AdBlue, het desbetreffende overzicht van de motorruimte.
Brandstoftank leeg (diesel)
Raadpleeg de desbetreffende
rubriek voor meer informatie over de dieseltankbeveiliging.
F Vul de brandstoftank met minimaal 5 liter
diesel.F Open de motorkap.F Maak indien nodig de sierkap los om de handopvoerpomp te kunnen bereiken.F Bedien de handopvoerpomp totdat er weerstand wordt gevoeld (de eerste keer indrukken kan zwaar zijn).F Bedien de startmotor om de motor te starten (als de motor niet gelijk aanslaat, wacht dan ongeveer 15 seconden en start de motor opnieuw).F Als de motor na meerdere pogingen niet aanslaat, bedien dan de handopvoerpomp en vervolgens de startmotor opnieuw.F Plaats de sierkap terug en klem deze vast.F Sluit de motorkap.
1.6 D-motor
(behalve AdBlue)
Als de motor niet direct aanslaat, beëindig dan uw startpoging en herhaal de procedure.
AdBlue-motor
F Vul de brandstoftank met minimaal 5 liter diesel.F Zet het contact aan (zonder de motor te st a r te n).F Wacht ongeveer 6 seconden en zet het contact af.F Herhaal de handelingen 10 keer.F Bedien de startmotor om de motor te starten.
Overige motoren
F Vul de brandstoftank met minimaal 5 liter diesel.F Open de motorkap.F Maak indien nodig de sierkap los om de handopvoerpomp te kunnen bereiken.F Bedien de handopvoerpomp totdat er weerstand wordt gevoeld (de eerste keer indrukken kan zwaar zijn).F Bedien de startmotor om de motor te starten (als de motor niet gelijk aanslaat, wacht dan ongeveer 15 seconden en start de motor opnieuw).F Als de motor na meerdere pogingen niet aanslaat, bedien dan de handopvoerpomp en vervolgens de startmotor opnieuw.F Plaats de sierkap terug en klem deze vast.F Sluit de motorkap.
Proace_nl_ed01-2016.indb 32730/06/2016 15:01
8
Storingen verhelpen

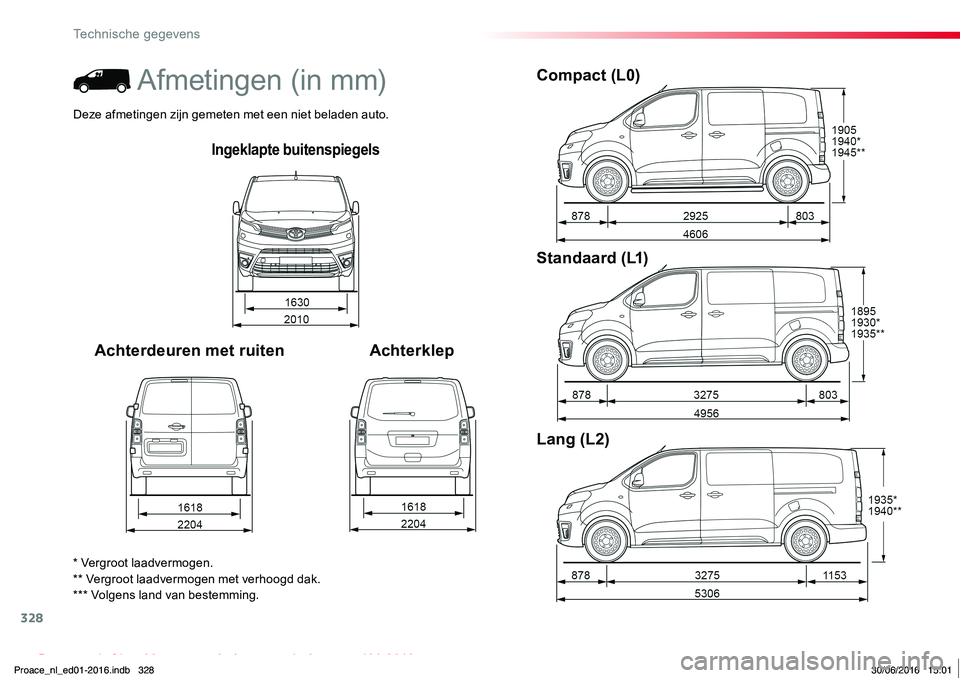

328
Proace_nl_Chap09_caracteristiques-techniques_ed01-2016
Ingeklapte buitenspiegels
Achterdeuren met ruitenAchterklep
Compact (L0)
Standaard (L1)
Lang (L2)
* Vergroot laadvermogen.** Vergroot laadvermogen met verhoogd dak.*** Volgens land van bestemming.
Afmetingen (in mm)
Deze afmetingen zijn gemeten met een niet beladen auto.
Proace_nl_ed01-2016.indb 32830/06/2016 15:01
Technische gegevens

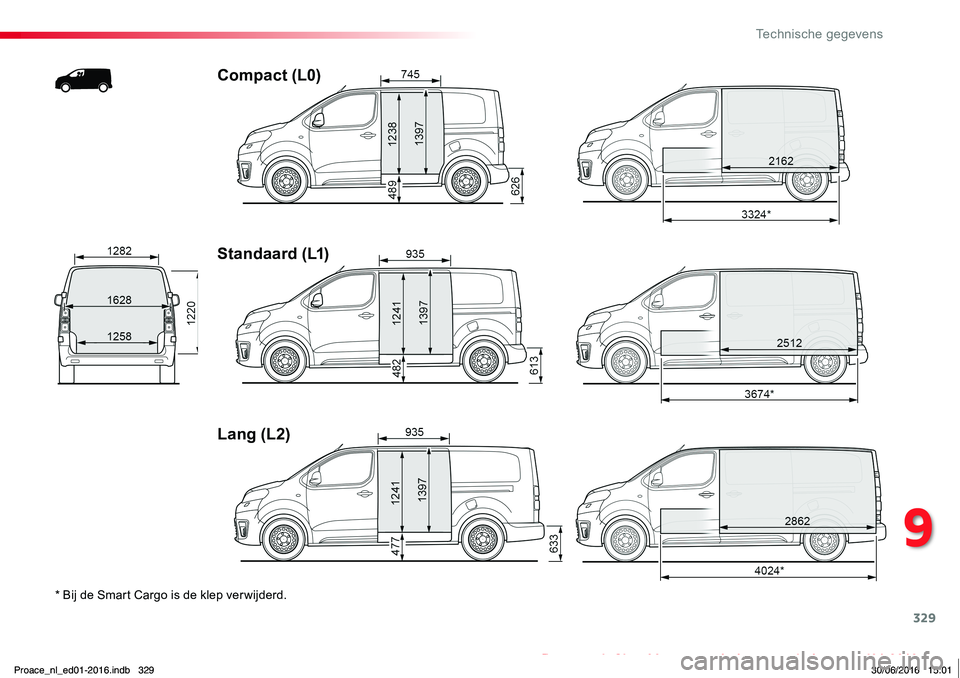

329
Proace_nl_Chap09_caracteristiques-techniques_ed01-2016
* Bij de Smart Cargo is de klep ver wijderd.
Compact (L0)
Standaard (L1)
Lang (L2)
Proace_nl_ed01-2016.indb 32930/06/2016 15:01
9
Technische gegevens

330
Proace_nl_Chap09_caracteristiques-techniques_ed01-2016

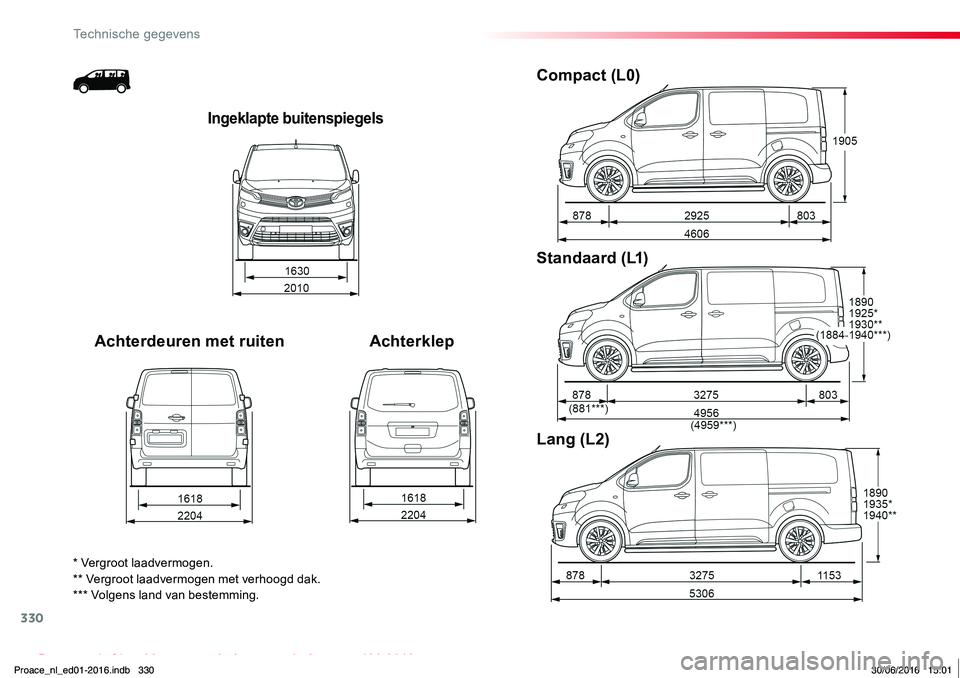

Ingeklapte buitenspiegels
Achterdeuren met ruitenAchterklep
Compact (L0)
Standaard (L1)
Lang (L2)
* Vergroot laadvermogen.** Vergroot laadvermogen met verhoogd dak.*** Volgens land van bestemming.
Proace_nl_ed01-2016.indb 33030/06/2016 15:01
Technische gegevens

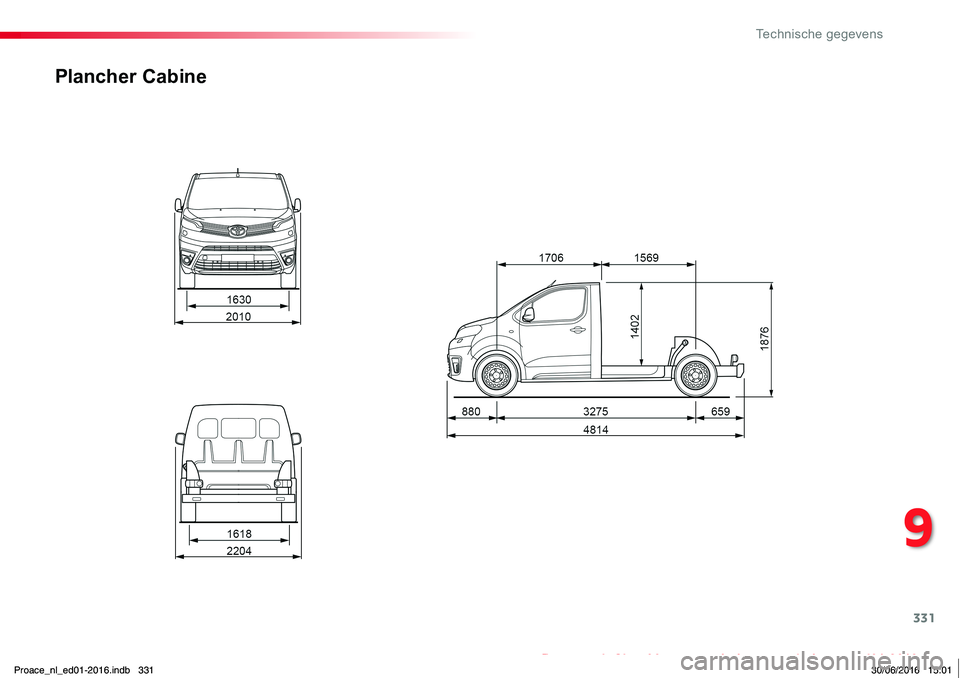

331
Proace_nl_Chap09_caracteristiques-techniques_ed01-2016
Plancher Cabine
Proace_nl_ed01-2016.indb 33130/06/2016 15:01
9
Technische gegevens

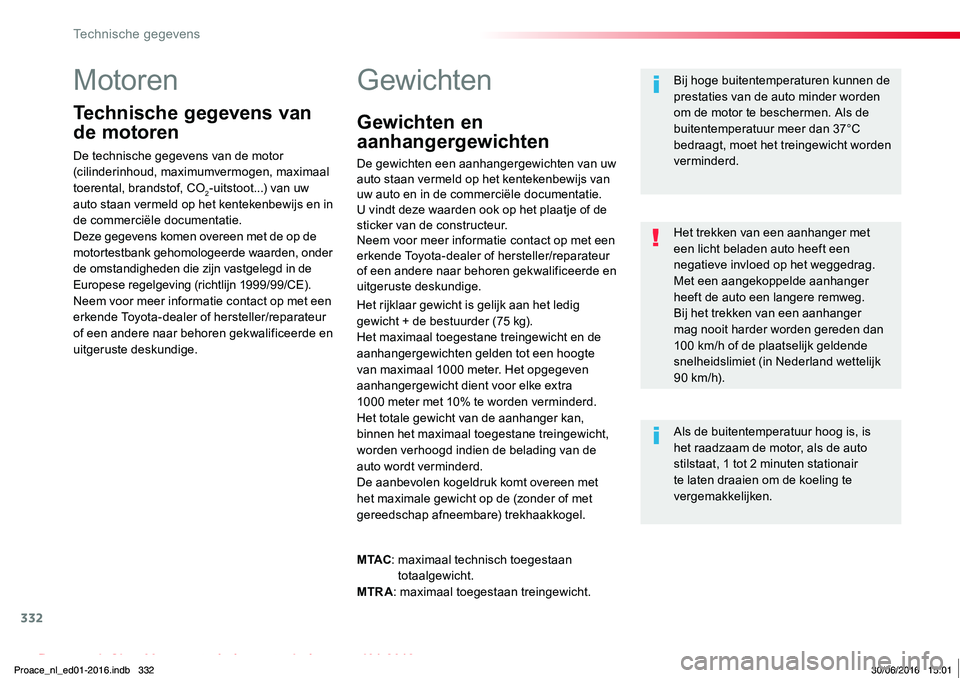

332
Proace_nl_Chap09_caracteristiques-techniques_ed01-2016
Motoren
Technische gegevens van
de motoren
De technische gegevens van de motor (cilinderinhoud, maximumvermogen, maximaal toerental, brandstof, CO2-uitstoot...) van uw auto staan vermeld op het kentekenbewijs en in de commerciële documentatie.Deze gegevens komen overeen met de op de motortestbank gehomologeerde waarden, onder de omstandigheden die zijn vastgelegd in de Europese regelgeving (richtlijn 1999/99/CE).Neem voor meer informatie contact op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Gewichten
Het rijklaar gewicht is gelijk aan het ledig gewicht + de bestuurder (75 kg).Het maximaal toegestane treingewicht en de aanhangergewichten gelden tot een hoogte van maximaal 1000 meter. Het opgegeven aanhangergewicht dient voor elke extra 1000 meter met 10% te worden verminderd.Het totale gewicht van de aanhanger kan, binnen het maximaal toegestane treingewicht, worden verhoogd indien de belading van de auto wordt verminderd.
De aanbevolen kogeldruk komt overeen met het maximale gewicht op de (zonder of met gereedschap afneembare) trekhaakkogel.
Bij hoge buitentemperaturen kunnen de prestaties van de auto minder worden om de motor te beschermen. Als de buitentemperatuur meer dan 37°C bedraagt, moet het treingewicht worden verminderd.
Als de buitentemperatuur hoog is, is het raadzaam de motor, als de auto stilstaat, 1 tot 2 minuten stationair te laten draaien om de koeling te vergemakkelijken.
Het trekken van een aanhanger met een licht beladen auto heeft een negatieve invloed op het weggedrag.Met een aangekoppelde aanhanger heeft de auto een langere remweg.Bij het trekken van een aanhanger mag nooit harder worden gereden dan 100 km/h of de plaatselijk geldende snelheidslimiet (in Nederland wettelijk 90 km/h).
M TAC: maximaal technisch toegestaan
totaalgewicht.MTRA: maximaal toegestaan treingewicht.
Gewichten en
aanhangergewichten
De gewichten een aanhangergewichten van uw auto staan vermeld op het kentekenbewijs van uw auto en in de commerciële documentatie.U vindt deze waarden ook op het plaatje of de sticker van de constructeur.Neem voor meer informatie contact op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Proace_nl_ed01-2016.indb 33230/06/2016 15:01
Technische gegevens

333
Proace_nl_Chap09_caracteristiques-techniques_ed01-2016Proace_nl_ed01-2016.indb 33330/06/2016 15:01
9
Technische gegevens

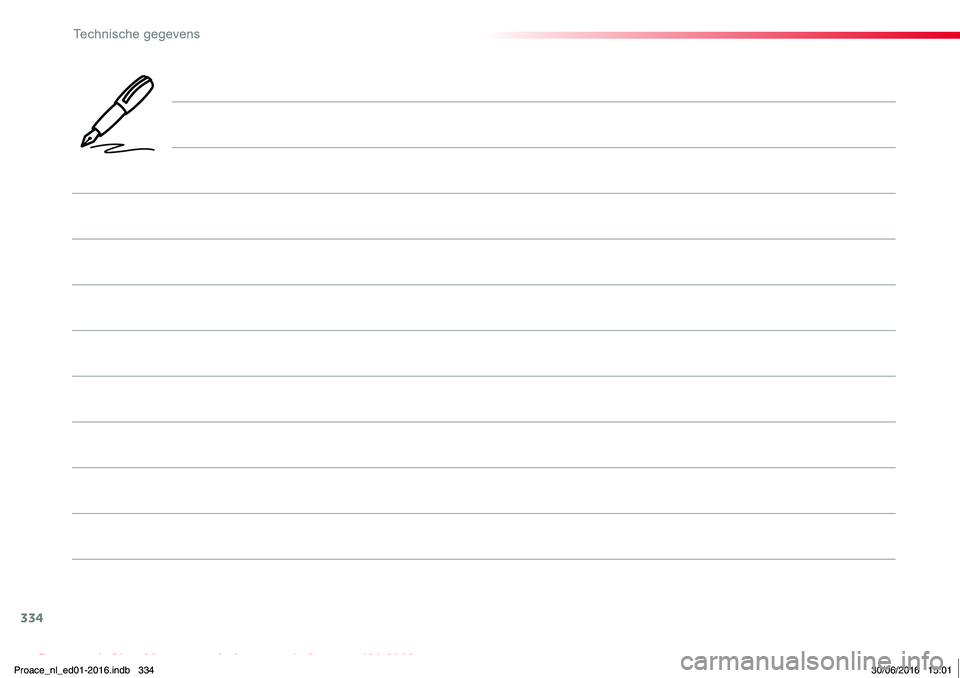

334
Proace_nl_Chap09_caracteristiques-techniques_ed01-2016Proace_nl_ed01-2016.indb 33430/06/2016 15:01
Technische gegevens
