TOYOTA PROACE 2019 Instructieboekje (in Dutch)

35
Proace_nl_Chap01_instruments-de-bord_ed01-2016

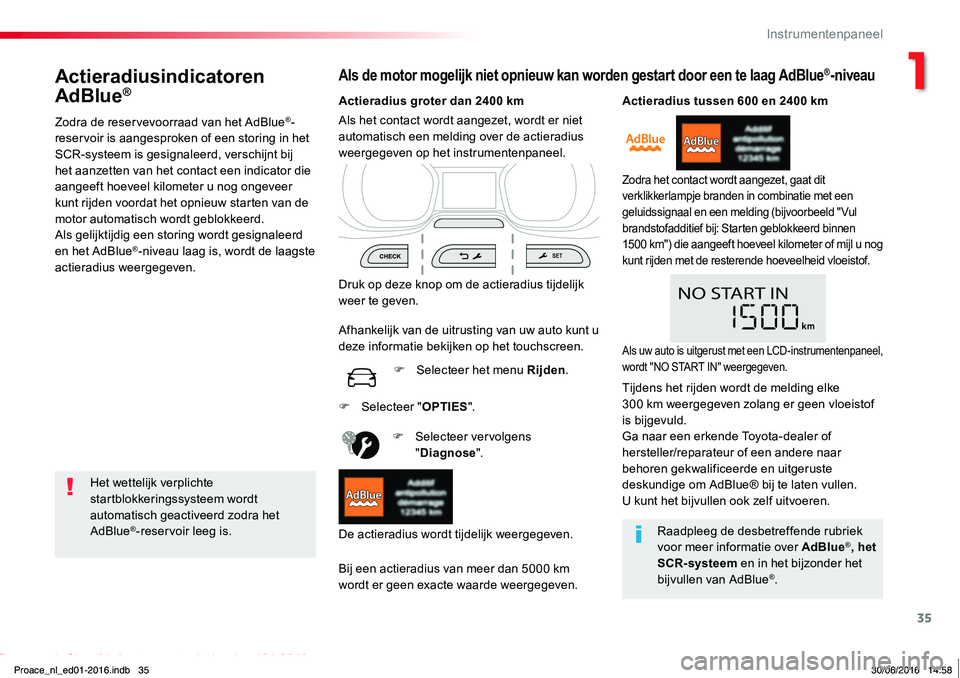

Actieradiusindicatoren
AdBlue®
Zodra de reservevoorraad van het AdBlue®-reservoir is aangesproken of een storing in het SCR-systeem is gesignaleerd, verschijnt bij het aanzetten van het contact een indicator die aangeeft hoeveel kilometer u nog ongeveer kunt rijden voordat het opnieuw starten van de motor automatisch wordt geblokkeerd.Als gelijktijdig een storing wordt gesignaleerd en het AdBlue®-niveau laag is, wordt de laagste actieradius weergegeven.
Als de motor mogelijk niet opnieuw kan worden gestart door een te laag AdBlue®-niveau
Het wettelijk verplichte startblokkeringssysteem wordt automatisch geactiveerd zodra het AdBlue®-reservoir leeg is.
Actieradius groter dan 2400 km
Druk op deze knop om de actieradius tijdelijk weer te geven.
F Selecteer vervolgens "Diagnose".
Bij een actieradius van meer dan 5000 km wordt er geen exacte waarde weergegeven.
Als het contact wordt aangezet, wordt er niet automatisch een melding over de actieradius weergegeven op het instrumentenpaneel.
De actieradius wordt tijdelijk weergegeven.
Afhankelijk van de uitrusting van uw auto kunt u deze informatie bekijken op het touchscreen.
F Selecteer het menu Rijden.
Actieradius tussen 600 en 2400 km
Zodra het contact wordt aangezet, gaat dit verklikkerlampje branden in combinatie met een geluidssignaal en een melding (bijvoorbeeld "Vul brandstofadditief bij: Starten geblokkeerd binnen 1500 km") die aangeeft hoeveel kilometer of mijl u nog kunt rijden met de resterende hoeveelheid vloeistof.
F Selecteer "OPTIES".
Raadpleeg de desbetreffende rubriek voor meer informatie over AdBlue®, het SCR-systeem en in het bijzonder het bijvullen van AdBlue®.
Als uw auto is uitgerust met een LCD-instrumentenpaneel, wordt "NO START IN" weergegeven.
Tijdens het rijden wordt de melding elke 300 km weergegeven zolang er geen vloeistof is bijgevuld.Ga naar een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige om AdBlue® bij te laten vullen.U kunt het bijvullen ook zelf uitvoeren.
Proace_nl_ed01-2016.indb 3530/06/2016 14:58
1
Instrumentenpaneel

36
Proace_nl_Chap01_instruments-de-bord_ed01-2016

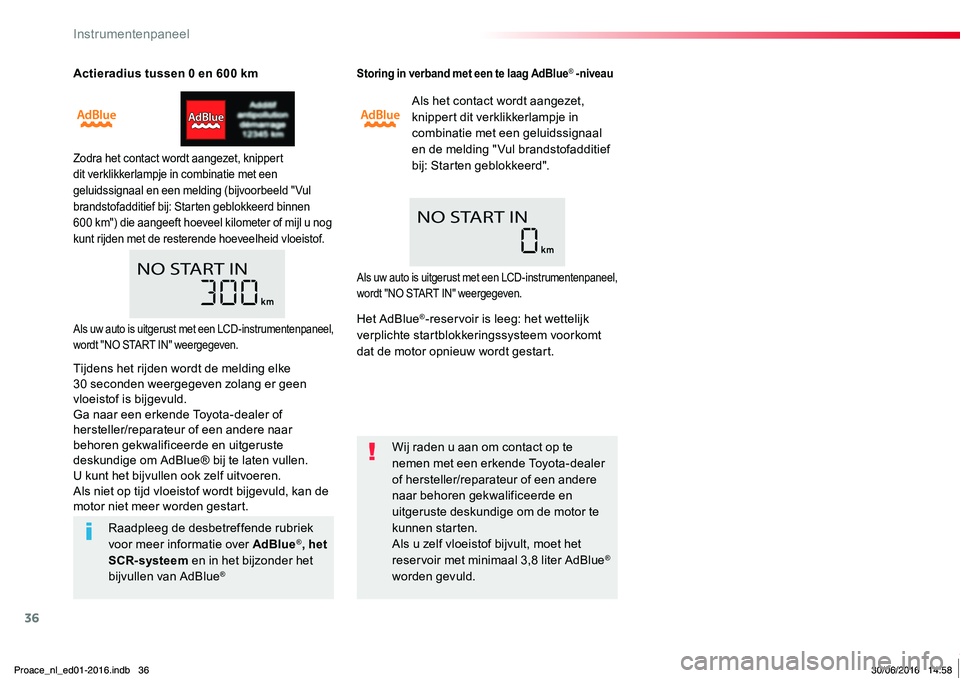

Actieradius tussen 0 en 600 km
Zodra het contact wordt aangezet, knippert dit verklikkerlampje in combinatie met een geluidssignaal en een melding (bijvoorbeeld "Vul brandstofadditief bij: Starten geblokkeerd binnen 600 km") die aangeeft hoeveel kilometer of mijl u nog kunt rijden met de resterende hoeveelheid vloeistof.
Storing in verband met een te laag AdBlue® -niveau
Als het contact wordt aangezet, knippert dit verklikkerlampje in combinatie met een geluidssignaal en de melding " Vul brandstofadditief bij: Starten geblokkeerd".
Wij raden u aan om contact op te nemen met een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige om de motor te kunnen starten.Als u zelf vloeistof bijvult, moet het reservoir met minimaal 3,8 liter AdBlue® worden gevuld.
Raadpleeg de desbetreffende rubriek voor meer informatie over AdBlue®, het SCR-systeem en in het bijzonder het bijvullen van AdBlue®
Als uw auto is uitgerust met een LCD-instrumentenpaneel, wordt "NO START IN" weergegeven.
Als uw auto is uitgerust met een LCD-instrumentenpaneel, wordt "NO START IN" weergegeven.
Tijdens het rijden wordt de melding elke 30 seconden weergegeven zolang er geen vloeistof is bijgevuld.Ga naar een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige om AdBlue® bij te laten vullen.U kunt het bijvullen ook zelf uitvoeren.Als niet op tijd vloeistof wordt bijgevuld, kan de motor niet meer worden gestart.
Het AdBlue®-reservoir is leeg: het wettelijk verplichte startblokkeringssysteem voorkomt dat de motor opnieuw wordt gestart.
Proace_nl_ed01-2016.indb 3630/06/2016 14:58
Instrumentenpaneel

37
Proace_nl_Chap01_instruments-de-bord_ed01-2016

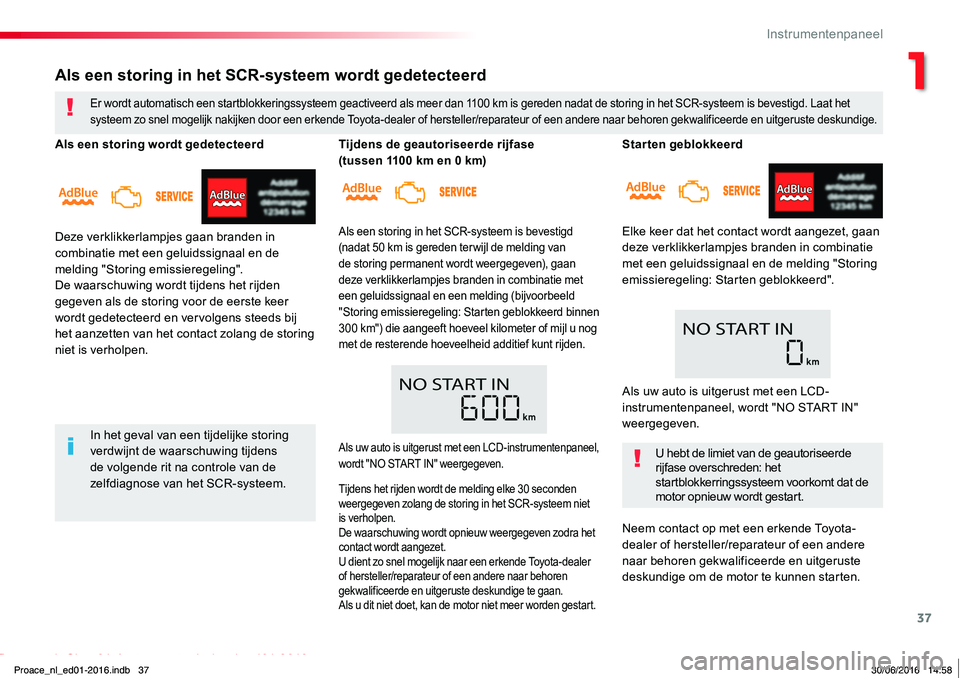

Starten geblokkeerd
Elke keer dat het contact wordt aangezet, gaan deze verklikkerlampjes branden in combinatie met een geluidssignaal en de melding "Storing emissieregeling: Starten geblokkeerd".
U hebt de limiet van de geautoriseerde rijfase overschreden: het startblokkerringssysteem voorkomt dat de motor opnieuw wordt gestart.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige om de motor te kunnen starten.
Als een storing in het SCR-systeem wordt gedetecteerd
Er wordt automatisch een startblokkeringssysteem geactiveerd als meer dan 1100 km is gereden nadat de storing in het SCR-systeem is bevestigd. Laat het systeem zo snel mogelijk nakijken door een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
In het geval van een tijdelijke storing verdwijnt de waarschuwing tijdens de volgende rit na controle van de
zelfdiagnose van het SCR-systeem.
Als een storing wordt gedetecteerd
Deze verklikkerlampjes gaan branden in combinatie met een geluidssignaal en de melding "Storing emissieregeling".De waarschuwing wordt tijdens het rijden gegeven als de storing voor de eerste keer wordt gedetecteerd en vervolgens steeds bij het aanzetten van het contact zolang de storing niet is verholpen.
Tijdens de geautoriseerde rijfase (tussen 1100 km en 0 km)
Als een storing in het SCR-systeem is bevestigd (nadat 50 km is gereden ter wijl de melding van de storing permanent wordt weergegeven), gaan deze verklikkerlampjes branden in combinatie met een geluidssignaal en een melding (bijvoorbeeld "Storing emissieregeling: Starten geblokkeerd binnen 300 km") die aangeeft hoeveel kilometer of mijl u nog met de resterende hoeveelheid additief kunt rijden.
Als uw auto is uitgerust met een LCD-instrumentenpaneel, wordt "NO START IN" weergegeven.
Tijdens het rijden wordt de melding elke 30 seconden weergegeven zolang de storing in het SCR-systeem niet is verholpen.De waarschuwing wordt opnieuw weergegeven zodra het contact wordt aangezet.U dient zo snel mogelijk naar een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige te gaan.Als u dit niet doet, kan de motor niet meer worden gestart.
Als uw auto is uitgerust met een LCD-instrumentenpaneel, wordt "NO START IN" weergegeven.
Proace_nl_ed01-2016.indb 3730/06/2016 14:58
1
Instrumentenpaneel

38
Proace_nl_Chap01_instruments-de-bord_ed01-2016

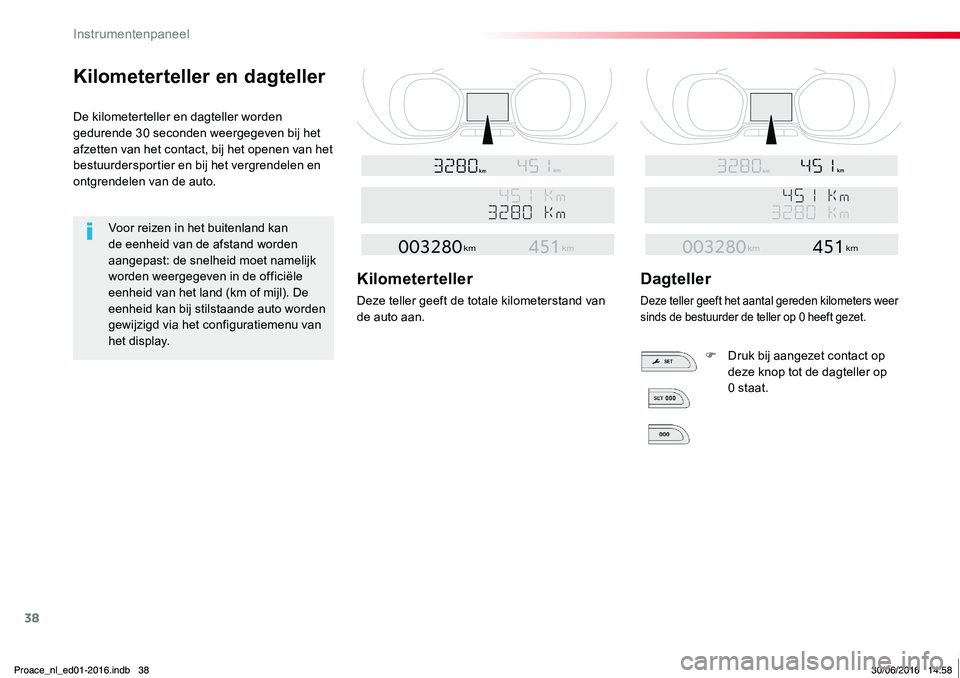

Kilometerteller en dagteller
De kilometerteller en dagteller worden gedurende 30 seconden weergegeven bij het afzetten van het contact, bij het openen van het bestuurdersportier en bij het vergrendelen en ontgrendelen van de auto.
Voor reizen in het buitenland kan de eenheid van de afstand worden aangepast: de snelheid moet namelijk worden weergegeven in de officiële eenheid van het land (km of mijl). De eenheid kan bij stilstaande auto worden gewijzigd via het configuratiemenu van het display.
Kilometerteller
Deze teller geeft de totale kilometerstand van de auto aan.
Dagteller
Deze teller geeft het aantal gereden kilometers weer sinds de bestuurder de teller op 0 heeft gezet.
F Druk bij aangezet contact op deze knop tot de dagteller op 0 staat.
Proace_nl_ed01-2016.indb 3830/06/2016 14:58
Instrumentenpaneel

39
Proace_nl_Chap01_instruments-de-bord_ed01-2016

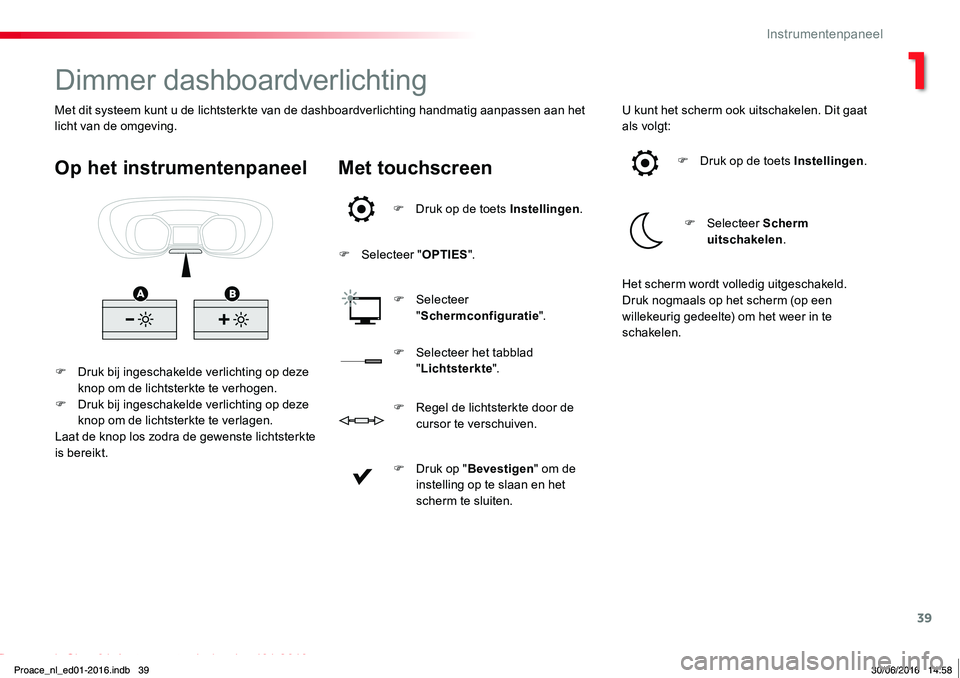

Dimmer dashboardverlichting
F Druk bij ingeschakelde verlichting op deze knop om de lichtsterkte te verhogen.F Druk bij ingeschakelde verlichting op deze knop om de lichtsterkte te verlagen.Laat de knop los zodra de gewenste lichtsterkte is bereikt.
Op het instrumentenpaneelMet touchscreen
F Druk op de toets Instellingen.
F Selecteer "OPTIES".
F Selecteer "Schermconfiguratie".
U kunt het scherm ook uitschakelen. Dit gaat als volgt:
F Selecteer het tabblad "Lichtsterkte".
F Druk op de toets Instellingen.
F Selecteer Scherm uitschakelen.
F Druk op "Bevestigen" om de
instelling op te slaan en het scherm te sluiten.
F Regel de lichtsterkte door de cursor te verschuiven.
Het scherm wordt volledig uitgeschakeld.Druk nogmaals op het scherm (op een willekeurig gedeelte) om het weer in te schakelen.
Met dit systeem kunt u de lichtsterkte van de dashboardverlichting handmatig aanpassen aan het licht van de omgeving.
Proace_nl_ed01-2016.indb 3930/06/2016 14:58
1
Instrumentenpaneel

40
Proace_nl_Chap01_instruments-de-bord_ed01-2016

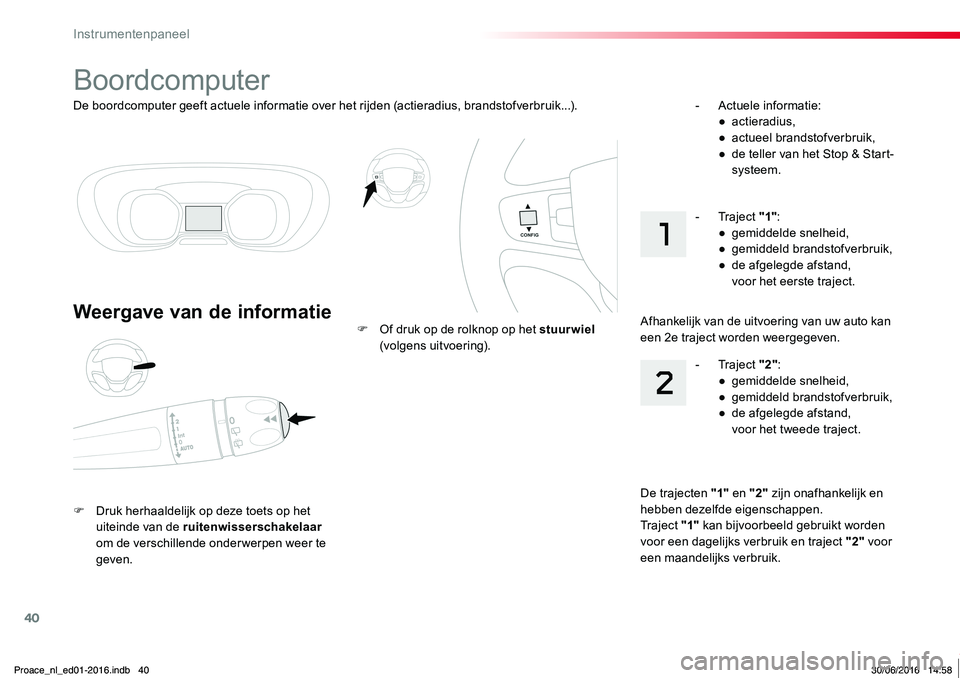

De boordcomputer geeft actuele informatie over het rijden (actieradius, brandstofverbruik...).
Boordcomputer
Weergave van de informatie
F Druk herhaaldelijk op deze toets op het uiteinde van de ruitenwisserschakelaar om de verschillende onderwerpen weer te geven.
F Of druk op de rolknop op het stuurwiel (volgens uitvoering).
- Actuele informatie:● actieradius,● actueel brandstofverbruik,● de teller van het Stop & Start-systeem.
De trajecten "1" en "2" zijn onafhankelijk en hebben dezelfde eigenschappen.Traject "1" kan bijvoorbeeld gebruikt worden voor een dagelijks verbruik en traject "2" voor een maandelijks verbruik.
- Traject "2":● gemiddelde snelheid,● gemiddeld brandstofverbruik,● de afgelegde afstand, voor het tweede traject.
- Traject "1":● gemiddelde snelheid,● gemiddeld brandstofverbruik,● de afgelegde afstand, voor het eerste traject.
Afhankelijk van de uitvoering van uw auto kan een 2e traject worden weergegeven.
Proace_nl_ed01-2016.indb 4030/06/2016 14:58
Instrumentenpaneel

41
Proace_nl_Chap01_instruments-de-bord_ed01-2016

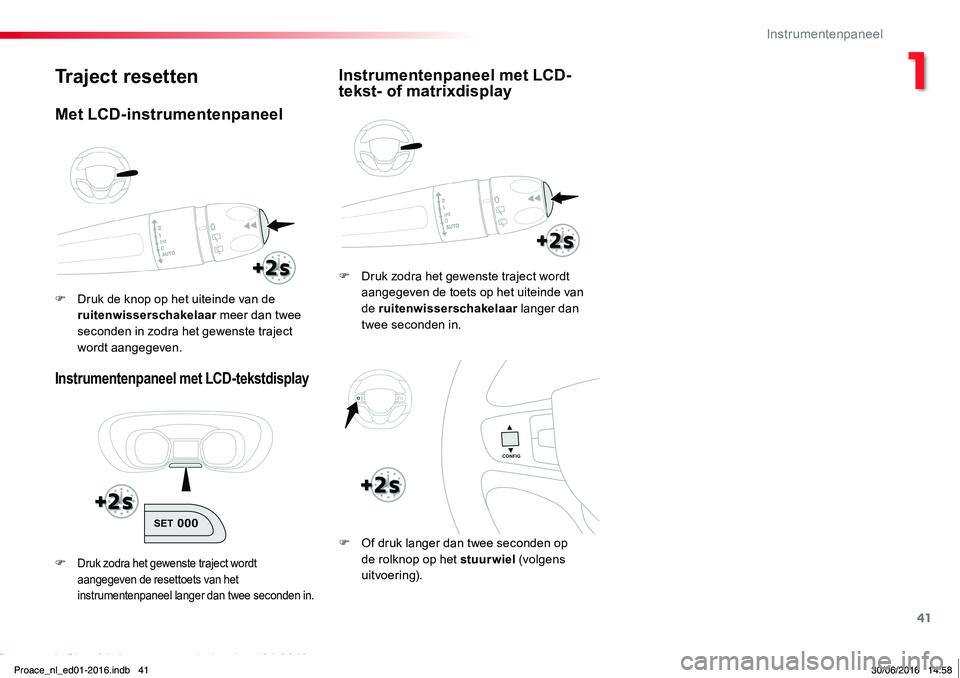

Traject resetten
Instrumentenpaneel met LCD-tekstdisplay
F Druk zodra het gewenste traject wordt aangegeven de toets op het uiteinde van de ruitenwisserschakelaar langer dan twee seconden in.
F Of druk langer dan twee seconden op de rolknop op het stuurwiel (volgens uitvoering).F Druk zodra het gewenste traject wordt
aangegeven de resettoets van het instrumentenpaneel langer dan twee seconden in.
Instrumentenpaneel met LCD-tekst- of matrixdisplay
Met LCD-instrumentenpaneel
F Druk de knop op het uiteinde van de ruitenwisserschakelaar meer dan twee seconden in zodra het gewenste traject wordt aangegeven.
Proace_nl_ed01-2016.indb 4130/06/2016 14:58
1
Instrumentenpaneel

42
Proace_nl_Chap01_instruments-de-bord_ed01-2016

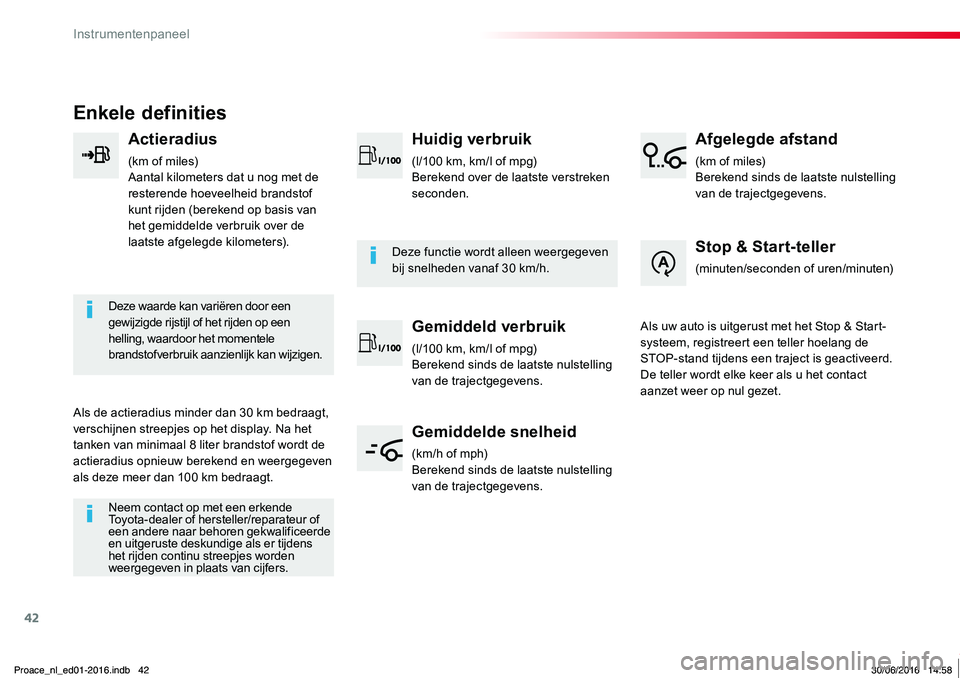

Enkele definities
Actieradius
(km of miles)Aantal kilometers dat u nog met de resterende hoeveelheid brandstof kunt rijden (berekend op basis van het gemiddelde verbruik over de laatste afgelegde kilometers).
Deze waarde kan variëren door een gewijzigde rijstijl of het rijden op een helling, waardoor het momentele brandstofverbruik aanzienlijk kan wijzigen.
Als de actieradius minder dan 30 km bedraagt, verschijnen streepjes op het display. Na het tanken van minimaal 8 liter brandstof wordt de actieradius opnieuw berekend en weergegeven als deze meer dan 100 km bedraagt.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige als er tijdens het rijden continu streepjes worden weergegeven in plaats van cijfers.
Deze functie wordt alleen weergegeven
bij snelheden vanaf 30 km/h.
Huidig verbruik
(l/100 km, km/l of mpg)Berekend over de laatste verstreken seconden.
Gemiddeld verbruik
(l/100 km, km/l of mpg)Berekend sinds de laatste nulstelling van de trajectgegevens.
Gemiddelde snelheid
(km/h of mph)Berekend sinds de laatste nulstelling van de trajectgegevens.
Afgelegde afstand
(km of miles)Berekend sinds de laatste nulstelling van de trajectgegevens.
Stop & Start-teller
(minuten/seconden of uren/minuten)
Als uw auto is uitgerust met het Stop & Start-systeem, registreert een teller hoelang de STOP-stand tijdens een traject is geactiveerd.De teller wordt elke keer als u het contact aanzet weer op nul gezet.
Proace_nl_ed01-2016.indb 4230/06/2016 14:58
Instrumentenpaneel

43
Proace_nl_Chap01_instruments-de-bord_ed01-2016

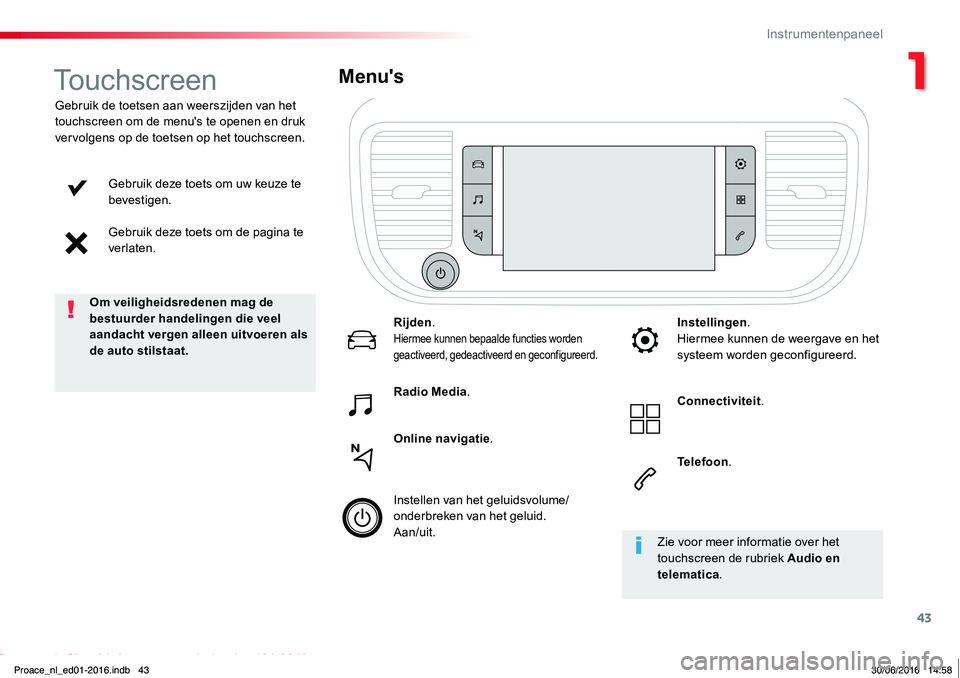

Gebruik deze toets om uw keuze te bevestigen.
Gebruik deze toets om de pagina te verlaten.
Gebruik de toetsen aan weerszijden van het touchscreen om de menu's te openen en druk vervolgens op de toetsen op het touchscreen.
Menu's
Rijden.Hiermee kunnen bepaalde functies worden geactiveerd, gedeactiveerd en geconfigureerd.
Connectiviteit.Radio Media.
Online navigatie.
Instellen van het geluidsvolume/onderbreken van het geluid.Aan/uit.
Instellingen.Hiermee kunnen de weergave en het systeem worden geconfigureerd.
Telefoon.
Touchscreen
Om veiligheidsredenen mag de bestuurder handelingen die veel aandacht vergen alleen uitvoeren als de auto stilstaat.
Zie voor meer informatie over het touchscreen de rubriek Audio en telematica.
Proace_nl_ed01-2016.indb 4330/06/2016 14:58
1
Instrumentenpaneel

44
Proace_nl_Chap01_instruments-de-bord_ed01-2016

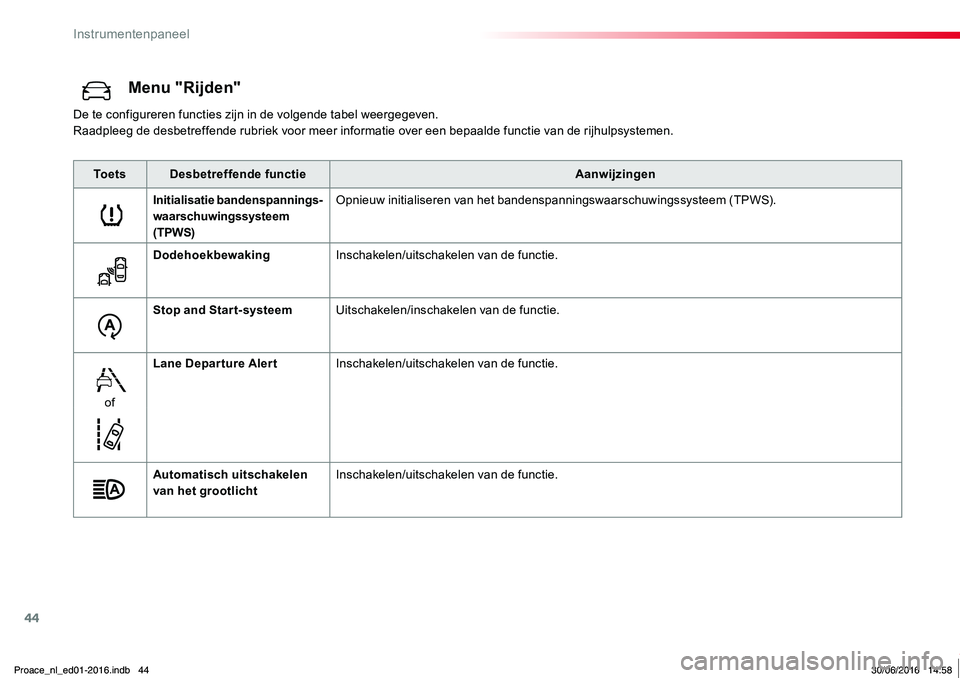

Menu "Rijden"
De te configureren functies zijn in de volgende tabel weergegeven.Raadpleeg de desbetreffende rubriek voor meer informatie over een bepaalde functie van de rijhulpsystemen.
To e t sDesbetreffende functieAanwijzingen
Initialisatie bandenspannings- waarschuwingssysteem (TPWS)
Opnieuw initialiseren van het bandenspanningswaarschuwingssysteem (TPWS).
DodehoekbewakingInschakelen/uitschakelen van de functie.
Stop and Start-systeemUitschakelen/inschakelen van de functie.
of
Lane Departure AlertInschakelen/uitschakelen van de functie.
Automatisch uitschakelen van het grootlichtInschakelen/uitschakelen van de functie.
Proace_nl_ed01-2016.indb 4430/06/2016 14:58
