25
Proace_nl_Chap01_instruments-de-bord_ed01-2016

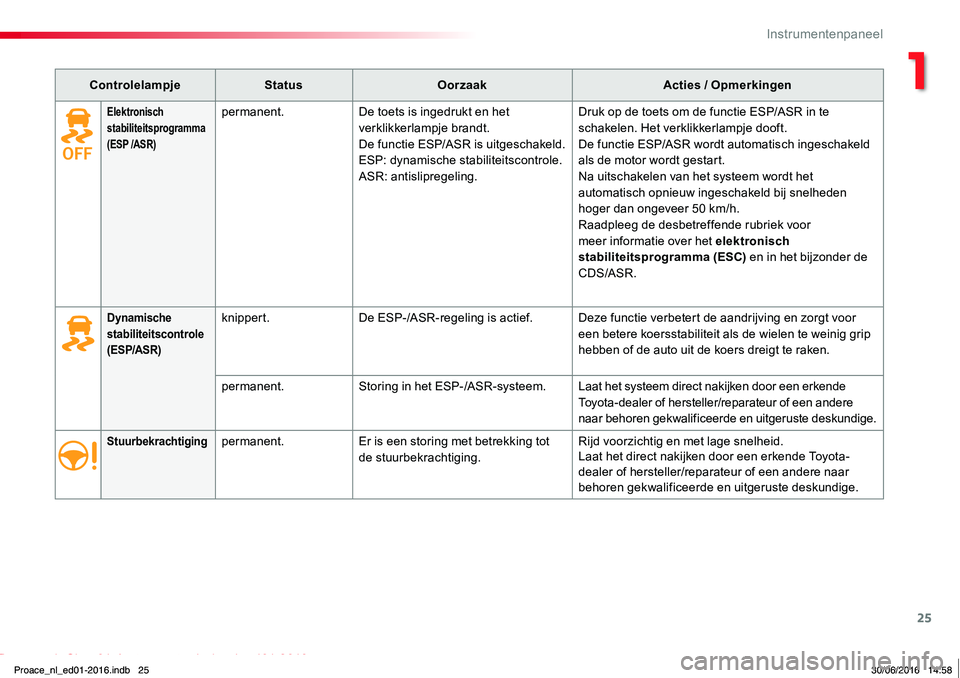

ControlelampjeStatusOorzaakActies / Opmerkingen
Stuurbekrachtigingpermanent.Er is een storing met betrekking tot de stuurbekrachtiging.Rijd voorzichtig en met lage snelheid.Laat het direct nakijken door een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Dynamische stabiliteitscontrole (ESP/ASR)
knippert.De ESP-/ASR-regeling is actief.Deze functie verbetert de aandrijving en zorgt voor een betere koersstabiliteit als de wielen te weinig grip hebben of de auto uit de koers dreigt te raken.
permanent.Storing in het ESP-/ASR-systeem.Laat het systeem direct nakijken door een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Elektronisch stabiliteitsprogramma (ESP /ASR)
permanent.De toets is ingedrukt en het verklikkerlampje brandt.De functie ESP/ASR is uitgeschakeld.ESP: dynamische stabiliteitscontrole.ASR: antislipregeling.
Druk op de toets om de functie ESP/ASR in te schakelen. Het verklikkerlampje dooft.De functie ESP/ASR wordt automatisch ingeschakeld als de motor wordt gestart.Na uitschakelen van het systeem wordt het automatisch opnieuw ingeschakeld bij snelheden hoger dan ongeveer 50 km/h.Raadpleeg de desbetreffende rubriek voor meer informatie over het elektronisch stabiliteitsprogramma (ESC) en in het bijzonder de CDS/ASR.
Proace_nl_ed01-2016.indb 2530/06/2016 14:58
1
Instrumentenpaneel

26
Proace_nl_Chap01_instruments-de-bord_ed01-2016

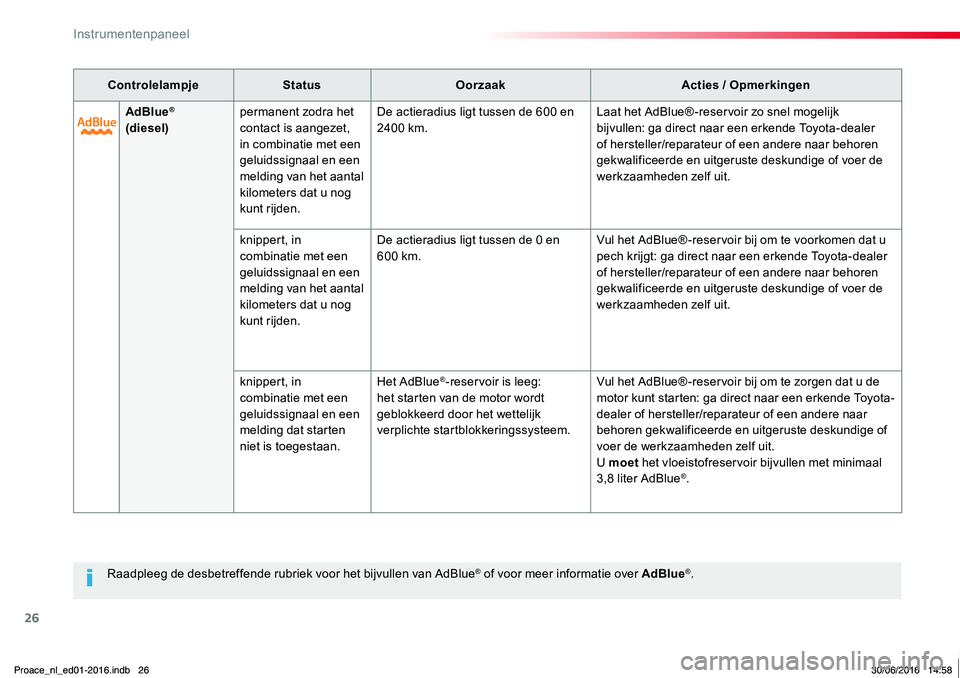

Raadpleeg de desbetreffende rubriek voor het bijvullen van AdBlue® of voor meer informatie over AdBlue®.
ControlelampjeStatusOorzaakActies / Opmerkingen
AdBlue® (diesel)permanent zodra het contact is aangezet, in combinatie met een geluidssignaal en een melding van het aantal kilometers dat u nog kunt rijden.
De actieradius ligt tussen de 600 en 2400 km.Laat het AdBlue® -reservoir zo snel mogelijk bijvullen: ga direct naar een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige of voer de werkzaamheden zelf uit.
knippert, in combinatie met een geluidssignaal en een melding van het aantal kilometers dat u nog kunt rijden.
De actieradius ligt tussen de 0 en 600 km.Vul het AdBlue® -reservoir bij om te voorkomen dat u pech krijgt: ga direct naar een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige of voer de werkzaamheden zelf uit.
knippert, in combinatie met een geluidssignaal en een melding dat starten niet is toegestaan.
Het AdBlue®-reservoir is leeg: het starten van de motor wordt geblokkeerd door het wettelijk verplichte startblokkeringssysteem.
Vul het AdBlue® -reservoir bij om te zorgen dat u de motor kunt starten: ga direct naar een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige of voer de werkzaamheden zelf uit.U moet het vloeistofreservoir bijvullen met minimaal 3,8 liter AdBlue®.
Proace_nl_ed01-2016.indb 2630/06/2016 14:58
Instrumentenpaneel

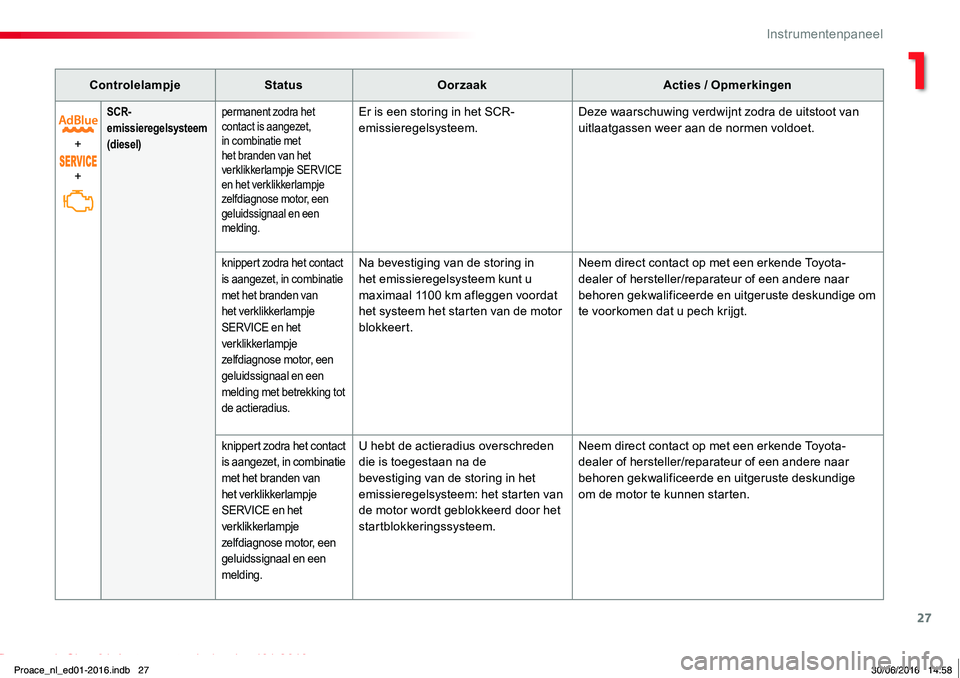

27
Proace_nl_Chap01_instruments-de-bord_ed01-2016
ControlelampjeStatusOorzaakActies / Opmerkingen
+
+
SCR-emissieregelsysteem (diesel)
permanent zodra het contact is aangezet, in combinatie met het branden van het verklikkerlampje SERVICE en het verklikkerlampje zelfdiagnose motor, een geluidssignaal en een melding.
Er is een storing in het SCR-emissieregelsysteem.Deze waarschuwing verdwijnt zodra de uitstoot van uitlaatgassen weer aan de normen voldoet.
knippert zodra het contact is aangezet, in combinatie met het branden van het verklikkerlampje SERVICE en het verklikkerlampje zelfdiagnose motor, een geluidssignaal en een melding met betrekking tot de actieradius.
Na bevestiging van de storing in het emissieregelsysteem kunt u maximaal 1100 km afleggen voordat het systeem het starten van de motor blokkeert.
Neem direct contact op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige om te voorkomen dat u pech krijgt.
knippert zodra het contact is aangezet, in combinatie met het branden van het verklikkerlampje SERVICE en het verklikkerlampje zelfdiagnose motor, een geluidssignaal en een melding.
U hebt de actieradius overschreden die is toegestaan na de bevestiging van de storing in het emissieregelsysteem: het starten van de motor wordt geblokkeerd door het startblokkeringssysteem.
Neem direct contact op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige om de motor te kunnen starten.
Proace_nl_ed01-2016.indb 2730/06/2016 14:58
1
Instrumentenpaneel

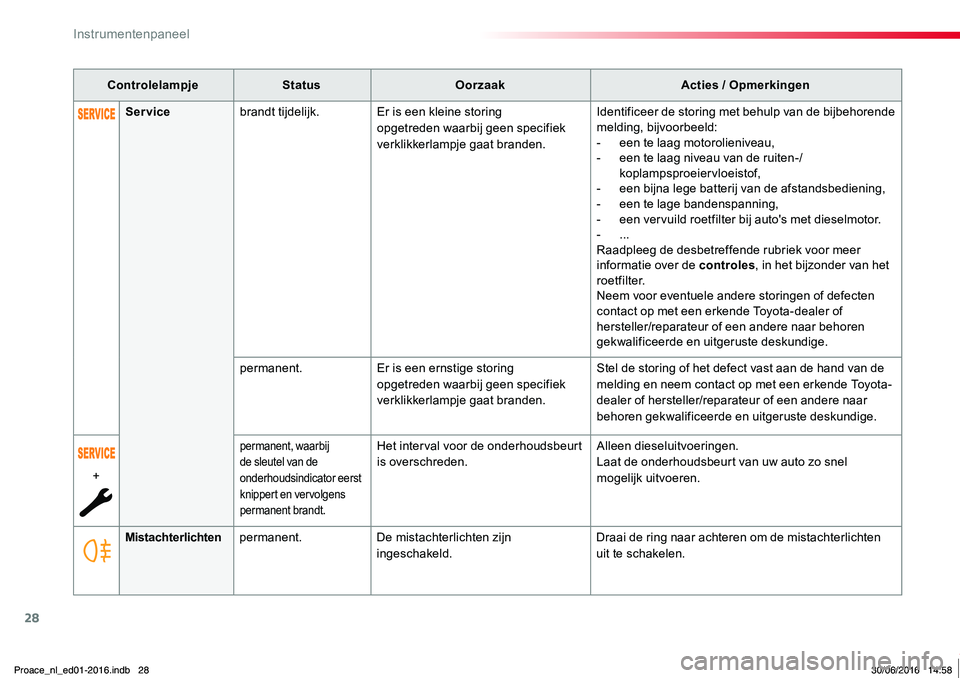

28
Proace_nl_Chap01_instruments-de-bord_ed01-2016
ControlelampjeStatusOorzaakActies / Opmerkingen
Mistachterlichtenpermanent.De mistachterlichten zijn ingeschakeld.Draai de ring naar achteren om de mistachterlichten uit te schakelen.
Servicebrandt tijdelijk.Er is een kleine storing opgetreden waarbij geen specifiek verklikkerlampje gaat branden.
Identificeer de storing met behulp van de bijbehorende melding, bijvoorbeeld:- een te laag motorolieniveau,- een te laag niveau van de ruiten-/koplampsproeiervloeistof,- een bijna lege batterij van de afstandsbediening,- een te lage bandenspanning,- een vervuild roetfilter bij auto's met dieselmotor.- ...Raadpleeg de desbetreffende rubriek voor meer informatie over de controles, in het bijzonder van het r o e t f i l t e r.Neem voor eventuele andere storingen of defecten contact op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
permanent.Er is een ernstige storing opgetreden waarbij geen specifiek verklikkerlampje gaat branden.
Stel de storing of het defect vast aan de hand van de melding en neem contact op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
+
permanent, waarbij de sleutel van de onderhoudsindicator eerst knippert en vervolgens permanent brandt.
Het interval voor de onderhoudsbeurt is overschreden.Alleen dieseluitvoeringen.Laat de onderhoudsbeurt van uw auto zo snel mogelijk uitvoeren.
Proace_nl_ed01-2016.indb 2830/06/2016 14:58
Instrumentenpaneel

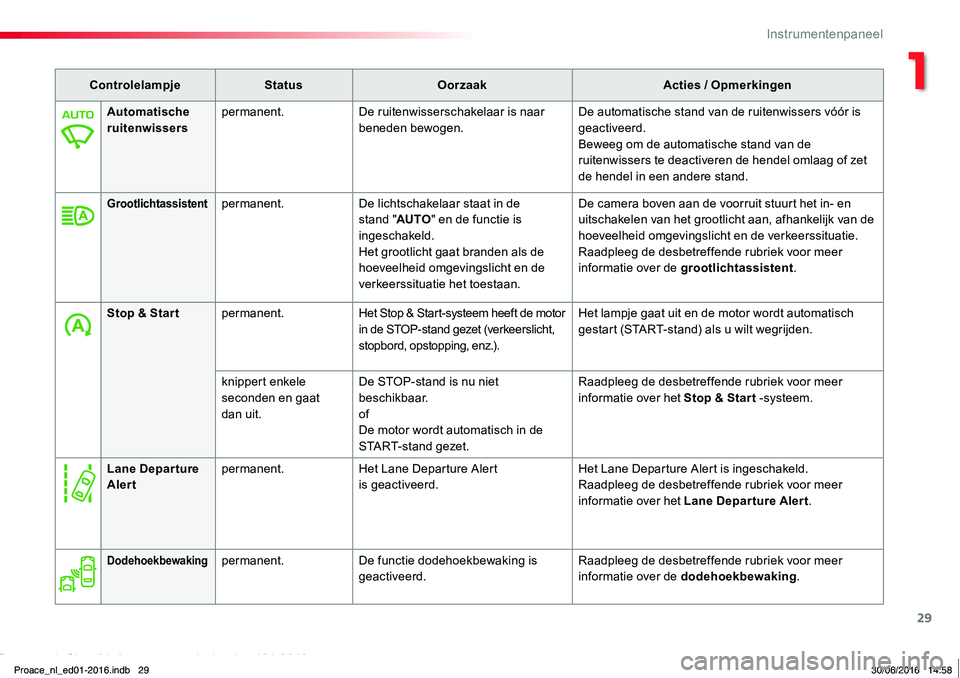

29
Proace_nl_Chap01_instruments-de-bord_ed01-2016
ControlelampjeStatusOorzaakActies / Opmerkingen
Automatische ruitenwisserspermanent.De ruitenwisserschakelaar is naar beneden bewogen.De automatische stand van de ruitenwissers vóór is geactiveerd.Beweeg om de automatische stand van de ruitenwissers te deactiveren de hendel omlaag of zet de hendel in een andere stand.
Grootlichtassistentpermanent.De lichtschakelaar staat in de stand "AUTO" en de functie is ingeschakeld.Het grootlicht gaat branden als de
hoeveelheid omgevingslicht en de verkeerssituatie het toestaan.
De camera boven aan de voorruit stuurt het in- en uitschakelen van het grootlicht aan, afhankelijk van de hoeveelheid omgevingslicht en de verkeerssituatie.Raadpleeg de desbetreffende rubriek voor meer
informatie over de grootlichtassistent.
Stop & Star tpermanent.Het Stop & Start-systeem heeft de motor in de STOP-stand gezet (verkeerslicht, stopbord, opstopping, enz.).
Het lampje gaat uit en de motor wordt automatisch gestart (START-stand) als u wilt wegrijden.
knippert enkele seconden en gaat dan uit.
De STOP-stand is nu niet beschikbaar.ofDe motor wordt automatisch in de START-stand gezet.
Raadpleeg de desbetreffende rubriek voor meer informatie over het Stop & Star t -systeem.
Dodehoekbewakingpermanent.De functie dodehoekbewaking is geactiveerd.Raadpleeg de desbetreffende rubriek voor meer informatie over de dodehoekbewaking.
Lane Depar ture Alertpermanent.Het Lane Departure Alert is geactiveerd.Het Lane Departure Alert is ingeschakeld.Raadpleeg de desbetreffende rubriek voor meer informatie over het Lane Departure Alert.
Proace_nl_ed01-2016.indb 2930/06/2016 14:58
1
Instrumentenpaneel

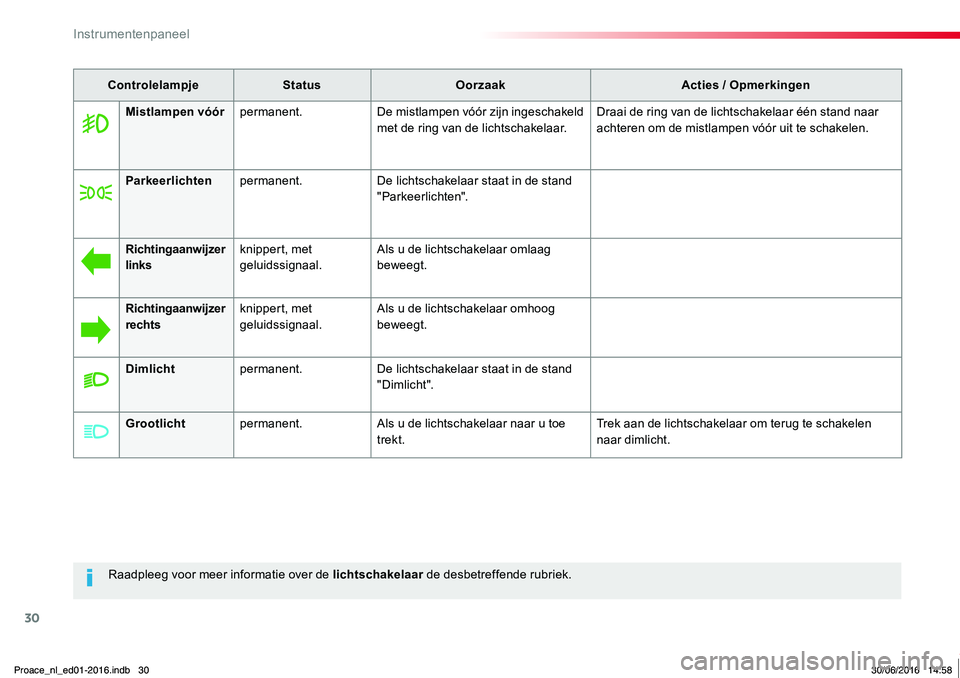

30
Proace_nl_Chap01_instruments-de-bord_ed01-2016
Raadpleeg voor meer informatie over de lichtschakelaar de desbetreffende rubriek.
ControlelampjeStatusOorzaakActies / Opmerkingen
Mistlampen vóórpermanent.De mistlampen vóór zijn ingeschakeld met de ring van de lichtschakelaar.Draai de ring van de lichtschakelaar één stand naar achteren om de mistlampen vóór uit te schakelen.
Parkeerlichtenpermanent.De lichtschakelaar staat in de stand "Parkeerlichten".
Richtingaanwijzer linksknippert, met geluidssignaal.Als u de lichtschakelaar omlaag beweegt.
Richtingaanwijzer rechtsknippert, met geluidssignaal.Als u de lichtschakelaar omhoog beweegt.
Dimlichtpermanent.De lichtschakelaar staat in de stand " D imlic ht ".
Grootlichtpermanent.Als u de lichtschakelaar naar u toe trekt.Trek aan de lichtschakelaar om terug te schakelen naar dimlicht.
Proace_nl_ed01-2016.indb 3030/06/2016 14:58
Instrumentenpaneel

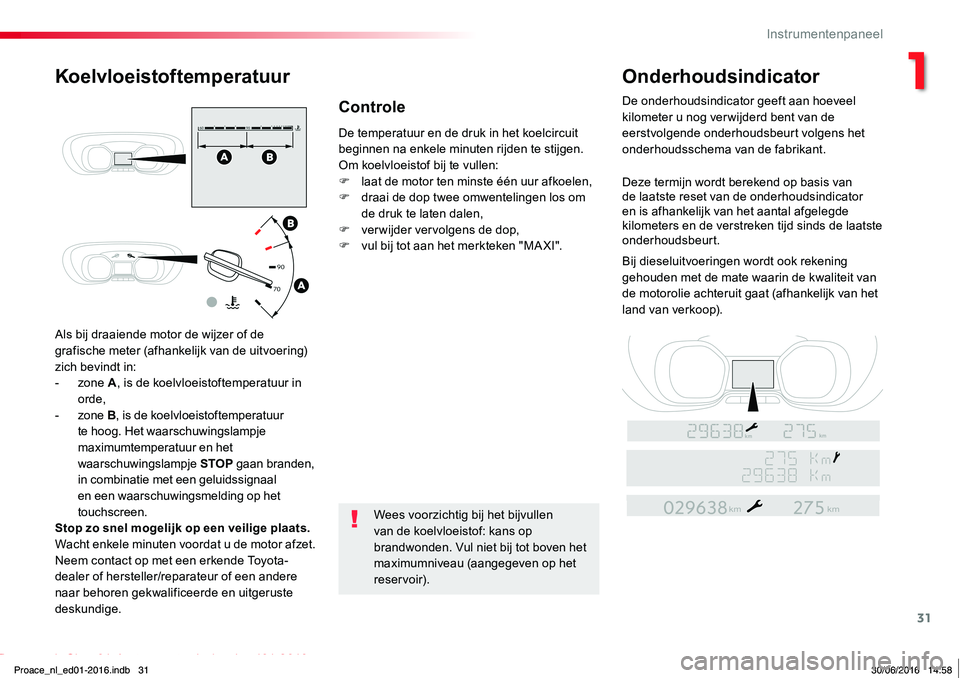

31
Proace_nl_Chap01_instruments-de-bord_ed01-2016
Als bij draaiende motor de wijzer of de grafische meter (afhankelijk van de uitvoering) zich bevindt in:- zone A, is de koelvloeistoftemperatuur in orde,- zone B, is de koelvloeistoftemperatuur te hoog. Het waarschuwingslampje maximumtemperatuur en het waarschuwingslampje STOP gaan branden, in combinatie met een geluidssignaal en een waarschuwingsmelding op het touchscreen.Stop zo snel mogelijk op een veilige plaats.Wacht enkele minuten voordat u de motor afzet.Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
De temperatuur en de druk in het koelcircuit beginnen na enkele minuten rijden te stijgen.Om koelvloeistof bij te vullen:F laat de motor ten minste één uur afkoelen,F draai de dop twee omwentelingen los om de druk te laten dalen,F verwijder vervolgens de dop,F vul bij tot aan het merkteken "MA XI".
Wees voorzichtig bij het bijvullen van de koelvloeistof: kans op brandwonden. Vul niet bij tot boven het maximumniveau (aangegeven op het
reservoir).
KoelvloeistoftemperatuurOnderhoudsindicator
De onderhoudsindicator geeft aan hoeveel kilometer u nog ver wijderd bent van de eerstvolgende onderhoudsbeurt volgens het onderhoudsschema van de fabrikant.
Deze termijn wordt berekend op basis van de laatste reset van de onderhoudsindicator en is afhankelijk van het aantal afgelegde kilometers en de verstreken tijd sinds de laatste onderhoudsbeurt.
Bij dieseluitvoeringen wordt ook rekening gehouden met de mate waarin de kwaliteit van de motorolie achteruit gaat (afhankelijk van het land van verkoop).
Controle
Proace_nl_ed01-2016.indb 3130/06/2016 14:58
1
Instrumentenpaneel

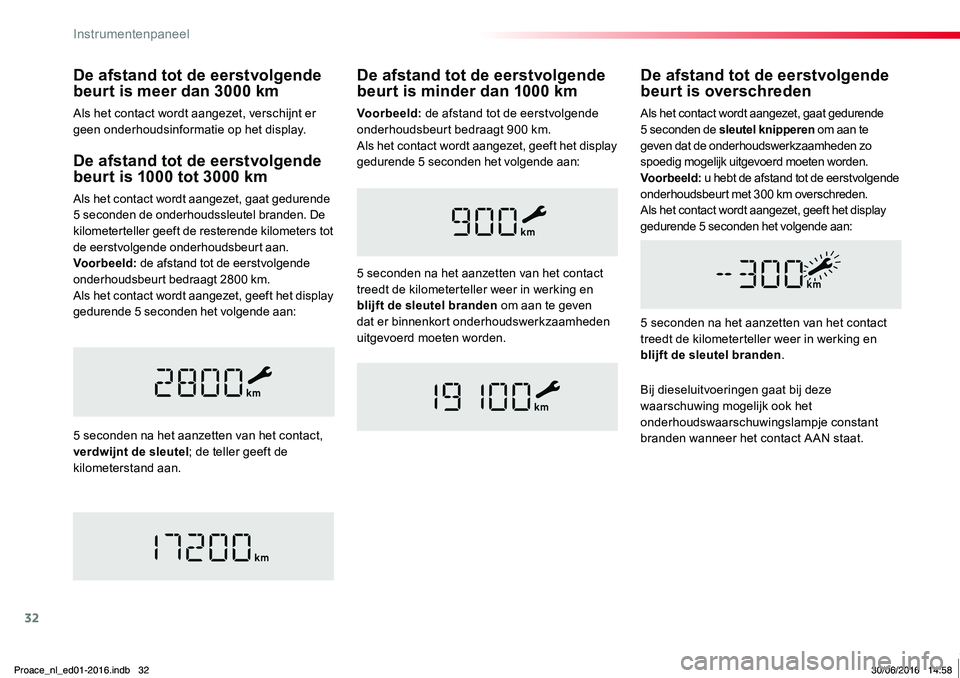

32
Proace_nl_Chap01_instruments-de-bord_ed01-2016
De afstand tot de eerstvolgende beurt is 1000 tot 3000 km
Als het contact wordt aangezet, gaat gedurende 5 seconden de onderhoudssleutel branden. De kilometerteller geeft de resterende kilometers tot de eerstvolgende onderhoudsbeurt aan.Voorbeeld: de afstand tot de eerstvolgende onderhoudsbeurt bedraagt 2800 km.Als het contact wordt aangezet, geeft het display gedurende 5 seconden het volgende aan:
5 seconden na het aanzetten van het contact, verdwijnt de sleutel; de teller geeft de kilometerstand aan.
De afstand tot de eerstvolgende beurt is overschreden
5 seconden na het aanzetten van het contact treedt de kilometerteller weer in werking en blijft de sleutel branden.
Als het contact wordt aangezet, gaat gedurende 5 seconden de sleutel knipperen om aan te geven dat de onderhoudswerkzaamheden zo spoedig mogelijk uitgevoerd moeten worden.Voorbeeld: u hebt de afstand tot de eerstvolgende onderhoudsbeurt met 300 km overschreden.Als het contact wordt aangezet, geeft het display gedurende 5 seconden het volgende aan:
De afstand tot de eerstvolgende beurt is minder dan 1000 km
5 seconden na het aanzetten van het contact treedt de kilometerteller weer in werking en blijft de sleutel branden om aan te geven dat er binnenkort onderhoudswerkzaamheden uitgevoerd moeten worden.
Bij dieseluitvoeringen gaat bij deze waarschuwing mogelijk ook het onderhoudswaarschuwingslampje constant branden wanneer het contact A AN staat.
De afstand tot de eerstvolgende beurt is meer dan 3000 km
Als het contact wordt aangezet, verschijnt er geen onderhoudsinformatie op het display.Voorbeeld: de afstand tot de eerstvolgende onderhoudsbeurt bedraagt 900 km.Als het contact wordt aangezet, geeft het display gedurende 5 seconden het volgende aan:
Proace_nl_ed01-2016.indb 3230/06/2016 14:58
Instrumentenpaneel

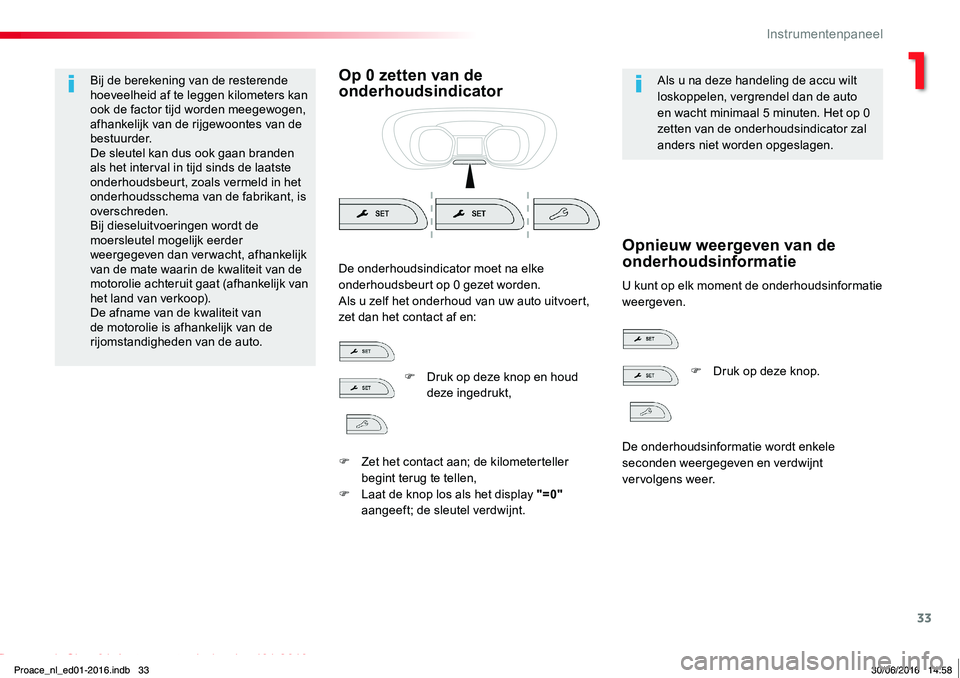

33
Proace_nl_Chap01_instruments-de-bord_ed01-2016
Bij de berekening van de resterende hoeveelheid af te leggen kilometers kan ook de factor tijd worden meegewogen, afhankelijk van de rijgewoontes van de bestuurder.De sleutel kan dus ook gaan branden als het interval in tijd sinds de laatste onderhoudsbeurt, zoals vermeld in het onderhoudsschema van de fabrikant, is overschreden.Bij dieseluitvoeringen wordt de moersleutel mogelijk eerder weergegeven dan ver wacht, afhankelijk van de mate waarin de kwaliteit van de motorolie achteruit gaat (afhankelijk van het land van verkoop).De afname van de kwaliteit van de motorolie is afhankelijk van de rijomstandigheden van de auto.
Op 0 zetten van de onderhoudsindicatorAls u na deze handeling de accu wilt loskoppelen, vergrendel dan de auto en wacht minimaal 5 minuten. Het op 0 zetten van de onderhoudsindicator zal anders niet worden opgeslagen.
U kunt op elk moment de onderhoudsinformatie weergeven.
De onderhoudsindicator moet na elke onderhoudsbeurt op 0 gezet worden.Als u zelf het onderhoud van uw auto uitvoert, zet dan het contact af en:
Opnieuw weergeven van de onderhoudsinformatie
F Druk op deze knop en houd deze ingedrukt,
F Zet het contact aan; de kilometerteller begint terug te tellen,F Laat de knop los als het display "=0" aangeeft; de sleutel verdwijnt.
F Druk op deze knop.
De onderhoudsinformatie wordt enkele seconden weergegeven en verdwijnt vervolgens weer.
Proace_nl_ed01-2016.indb 3330/06/2016 14:58
1
Instrumentenpaneel

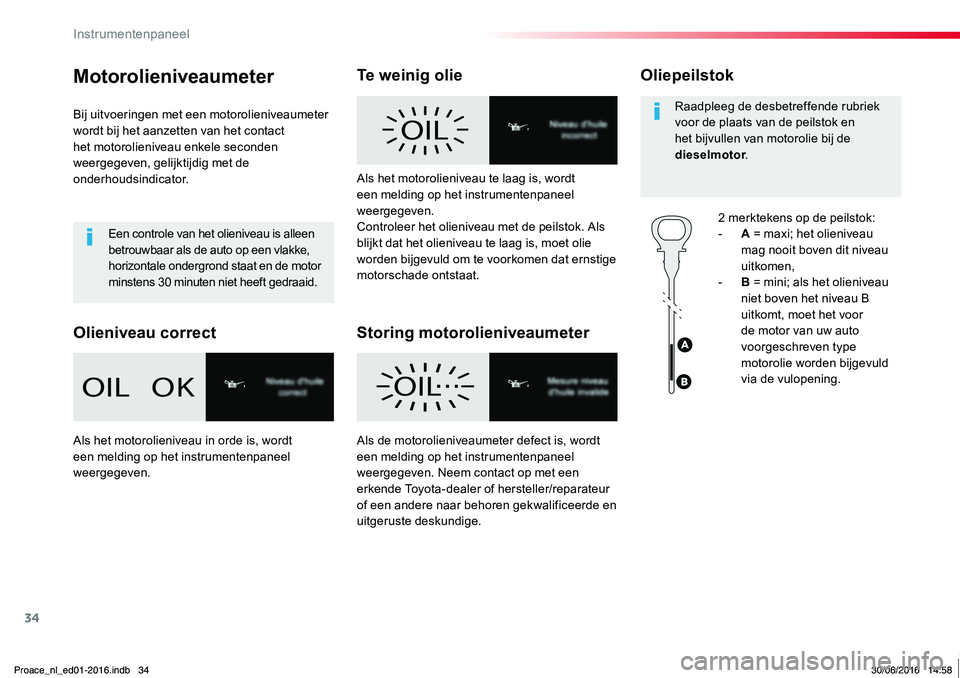

34
Proace_nl_Chap01_instruments-de-bord_ed01-2016
Motorolieniveaumeter
Bij uitvoeringen met een motorolieniveaumeter wordt bij het aanzetten van het contact het motorolieniveau enkele seconden weergegeven, gelijktijdig met de onderhoudsindicator.
Een controle van het olieniveau is alleen betrouwbaar als de auto op een vlakke, horizontale ondergrond staat en de motor minstens 30 minuten niet heeft gedraaid.
Olieniveau correct
Te weinig olie
Storing motorolieniveaumeter
Oliepeilstok
2 merktekens op de peilstok:- A = maxi; het olieniveau mag nooit boven dit niveau uitkomen,- B = mini; als het olieniveau niet boven het niveau B uitkomt, moet het voor de motor van uw auto voorgeschreven type motorolie worden bijgevuld via de vulopening.
Raadpleeg de desbetreffende rubriek voor de plaats van de peilstok en het bijvullen van motorolie bij de dieselmotor.
Als het motorolieniveau te laag is, wordt een melding op het instrumentenpaneel weergegeven.Controleer het olieniveau met de peilstok. Als blijkt dat het olieniveau te laag is, moet olie worden bijgevuld om te voorkomen dat ernstige motorschade ontstaat.
Als het motorolieniveau in orde is, wordt een melding op het instrumentenpaneel weergegeven.
Als de motorolieniveaumeter defect is, wordt een melding op het instrumentenpaneel weergegeven. Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Proace_nl_ed01-2016.indb 3430/06/2016 14:58
