TOYOTA PROACE 2019 Instructieboekje (in Dutch)

15
Proace_nl_Chap01_instruments-de-bord_ed01-2016

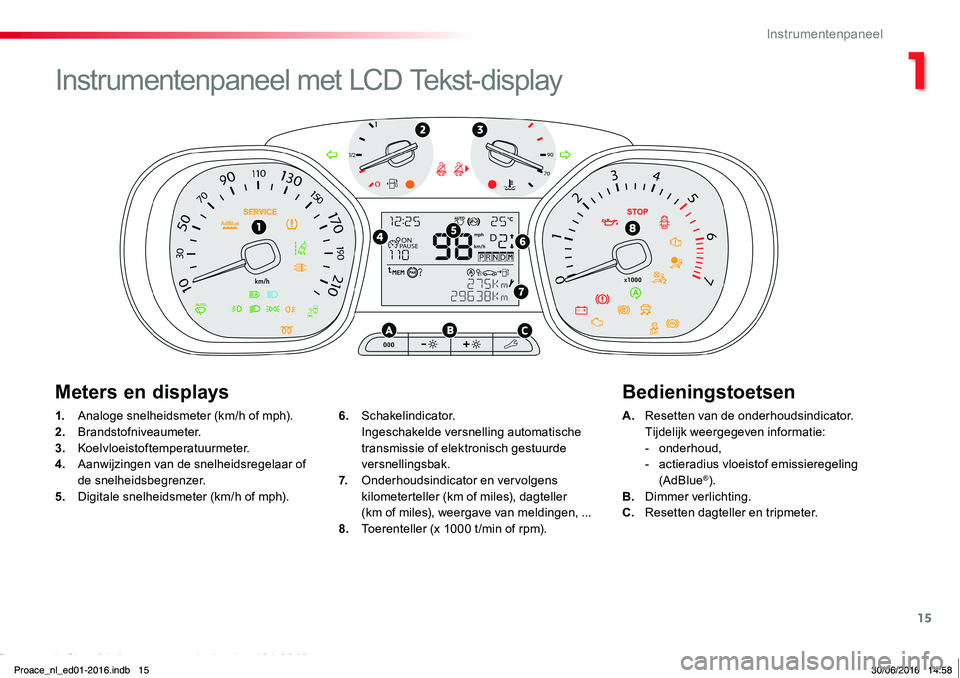

1. Analoge snelheidsmeter (km/h of mph).2. Brandstofniveaumeter.3. Koelvloeistoftemperatuurmeter.4. Aanwijzingen van de snelheidsregelaar of de snelheidsbegrenzer.5. Digitale snelheidsmeter (km/h of mph).
A. Resetten van de onderhoudsindicator. Tijdelijk weergegeven informatie:- onderhoud,- actieradius vloeistof emissieregeling (AdBlue®).B. Dimmer verlichting.C. Resetten dagteller en tripmeter.
6. Schakelindicator. Ingeschakelde versnelling automatische transmissie of elektronisch gestuurde versnellingsbak.7. Onderhoudsindicator en vervolgens kilometerteller (km of miles), dagteller (km of miles), weergave van meldingen, ...8. Toerenteller (x 1000 t /min of rpm).
Meters en displaysBedieningstoetsen
Instrumentenpaneel met LCD Tekst-display
Proace_nl_ed01-2016.indb 1530/06/2016 14:58
1
Instrumentenpaneel

16
Proace_nl_Chap01_instruments-de-bord_ed01-2016

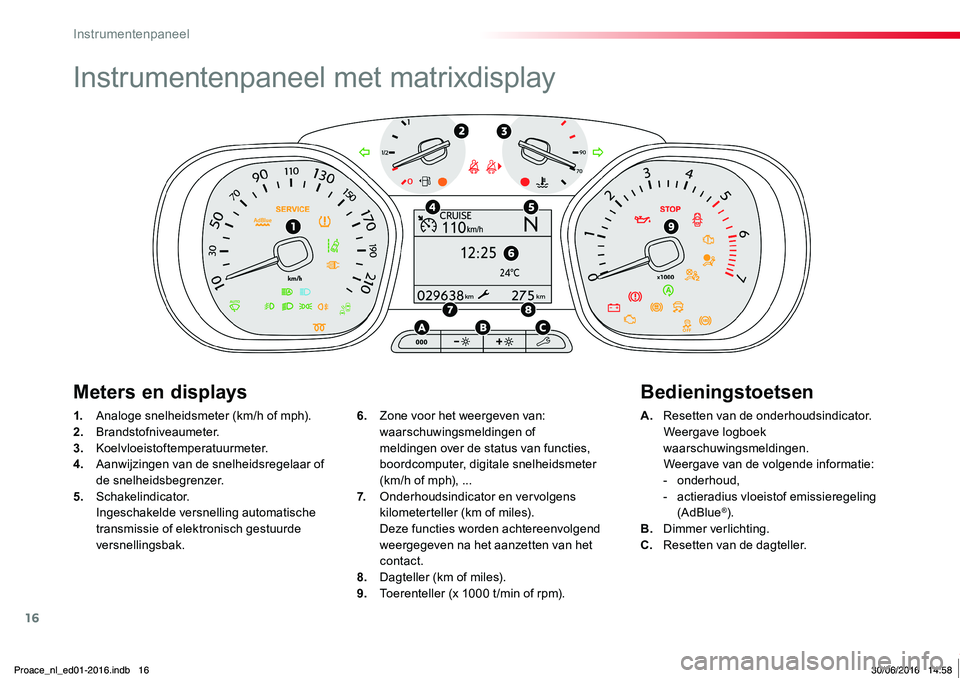

Instrumentenpaneel met matrixdisplay
1. Analoge snelheidsmeter (km/h of mph).2. Brandstofniveaumeter.3. Koelvloeistoftemperatuurmeter.4. Aanwijzingen van de snelheidsregelaar of de snelheidsbegrenzer.5. Schakelindicator. Ingeschakelde versnelling automatische transmissie of elektronisch gestuurde versnellingsbak.
A. Resetten van de onderhoudsindicator. Weergave logboek waarschuwingsmeldingen. Weergave van de volgende informatie:- onderhoud,- actieradius vloeistof emissieregeling (AdBlue®).B. Dimmer verlichting.C. Resetten van de dagteller.
6. Zone voor het weergeven van: waarschuwingsmeldingen of meldingen over de status van functies, boordcomputer, digitale snelheidsmeter (km/h of mph), ...7. Onderhoudsindicator en vervolgens kilometerteller (km of miles). Deze functies worden achtereenvolgend weergegeven na het aanzetten van het contact.8. Dagteller (km of miles).9. Toerenteller (x 1000 t /min of rpm).
Meters en displaysBedieningstoetsen
Proace_nl_ed01-2016.indb 1630/06/2016 14:58
Instrumentenpaneel

17
Proace_nl_Chap01_instruments-de-bord_ed01-2016

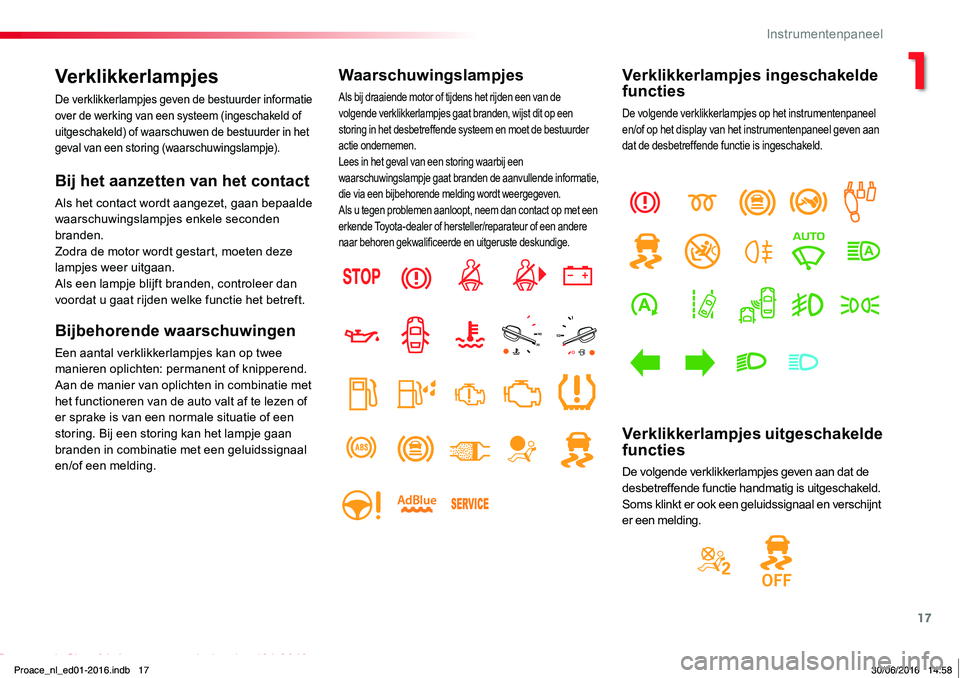

Verklikkerlampjes
De verklikkerlampjes geven de bestuurder informatie over de werking van een systeem (ingeschakeld of uitgeschakeld) of waarschuwen de bestuurder in het geval van een storing (waarschuwingslampje).
Bij het aanzetten van het contact
Als het contact wordt aangezet, gaan bepaalde waarschuwingslampjes enkele seconden branden.Zodra de motor wordt gestart, moeten deze
lampjes weer uitgaan.Als een lampje blijft branden, controleer dan voordat u gaat rijden welke functie het betreft.
Bijbehorende waarschuwingen
Een aantal verklikkerlampjes kan op twee manieren oplichten: permanent of knipperend.Aan de manier van oplichten in combinatie met het functioneren van de auto valt af te lezen of er sprake is van een normale situatie of een storing. Bij een storing kan het lampje gaan branden in combinatie met een geluidssignaal en/of een melding.
Waarschuwingslampjes
Als bij draaiende motor of tijdens het rijden een van de volgende verklikkerlampjes gaat branden, wijst dit op een storing in het desbetreffende systeem en moet de bestuurder actie ondernemen.Lees in het geval van een storing waarbij een waarschuwingslampje gaat branden de aanvullende informatie, die via een bijbehorende melding wordt weergegeven.Als u tegen problemen aanloopt, neem dan contact op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Verklikkerlampjes ingeschakelde functies
De volgende verklikkerlampjes op het instrumentenpaneel en/of op het display van het instrumentenpaneel geven aan dat de desbetreffende functie is ingeschakeld.
Verklikkerlampjes uitgeschakelde functies
De volgende verklikkerlampjes geven aan dat de desbetreffende functie handmatig is uitgeschakeld.Soms klinkt er ook een geluidssignaal en verschijnt er een melding.
Proace_nl_ed01-2016.indb 1730/06/2016 14:58
1
Instrumentenpaneel

18
Proace_nl_Chap01_instruments-de-bord_ed01-2016

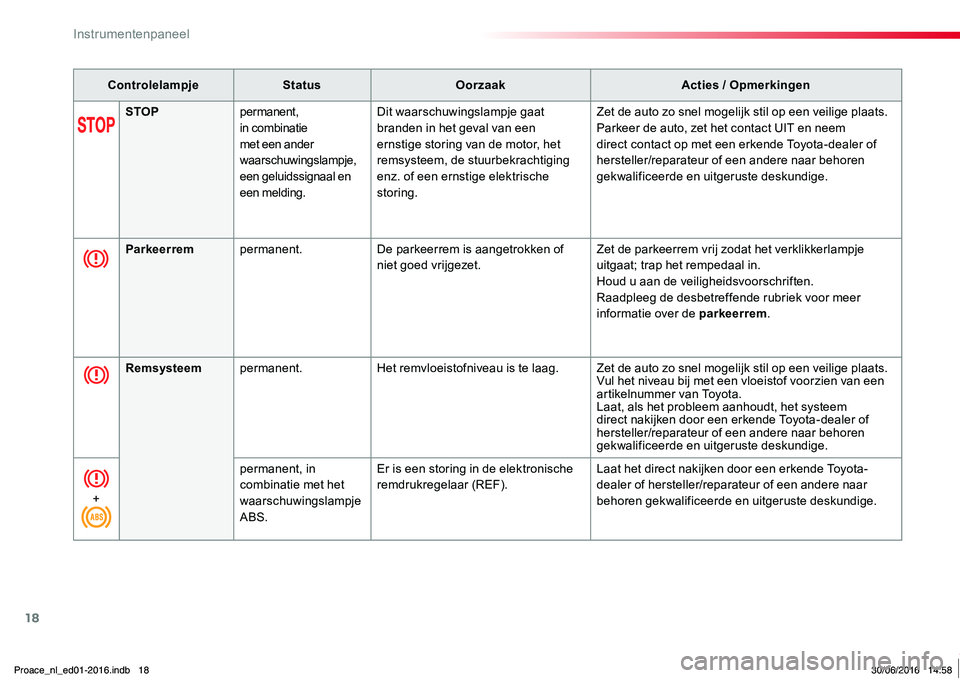

ControlelampjeStatusOorzaakActies / Opmerkingen
STOPpermanent, in combinatie met een ander waarschuwingslampje, een geluidssignaal en een melding.
Dit waarschuwingslampje gaat branden in het geval van een ernstige storing van de motor, het remsysteem, de stuurbekrachtiging enz. of een ernstige elektrische storing.
Zet de auto zo snel mogelijk stil op een veilige plaats.Parkeer de auto, zet het contact UIT en neem direct contact op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Parkeerrempermanent.De parkeerrem is aangetrokken of niet goed vrijgezet.Zet de parkeerrem vrij zodat het verklikkerlampje uitgaat; trap het rempedaal in.Houd u aan de veiligheidsvoorschriften.Raadpleeg de desbetreffende rubriek voor meer informatie over de parkeerrem.
Remsysteempermanent.Het remvloeistofniveau is te laag.Zet de auto zo snel mogelijk stil op een veilige plaats.Vul het niveau bij met een vloeistof voorzien van een artikelnummer van To y o t a.Laat, als het probleem aanhoudt, het systeem direct nakijken door een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
+
permanent, in
combinatie met het waarschuwingslampje ABS.
Er is een storing in de elektronische
remdrukregelaar (REF).
Laat het direct nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Proace_nl_ed01-2016.indb 1830/06/2016 14:58
Instrumentenpaneel

19
Proace_nl_Chap01_instruments-de-bord_ed01-2016

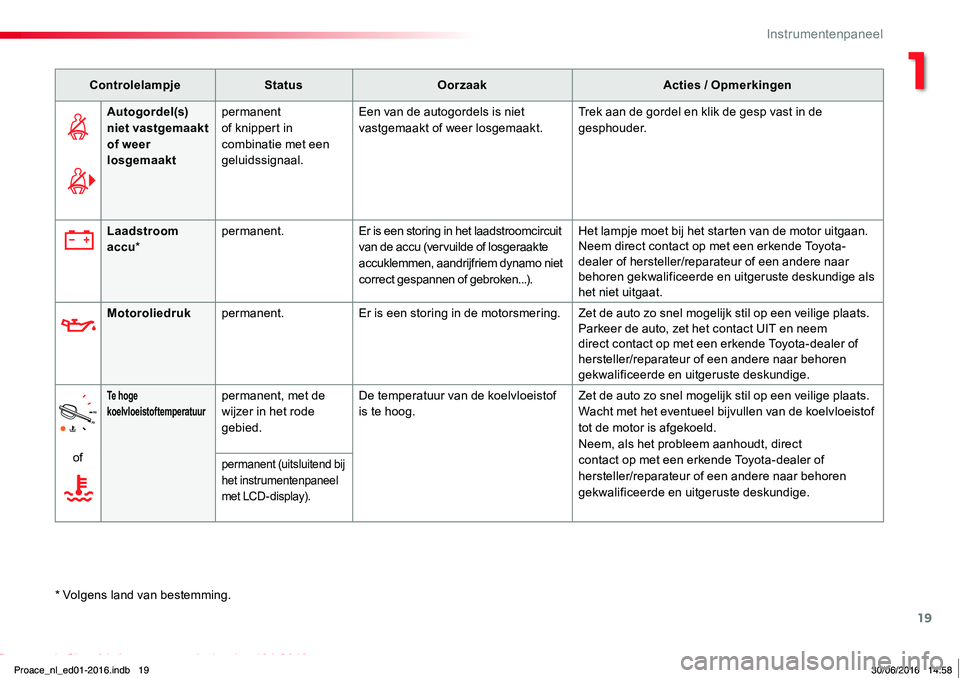

ControlelampjeStatusOorzaakActies / Opmerkingen
Autogordel(s) niet vastgemaakt of weer losgemaakt
permanent of knippert in combinatie met een geluidssignaal.
Een van de autogordels is niet vastgemaakt of weer losgemaakt.Trek aan de gordel en klik de gesp vast in de gesphouder.
* Volgens land van bestemming.
Laadstroom accu*permanent.Er is een storing in het laadstroomcircuit van de accu (vervuilde of losgeraakte accuklemmen, aandrijfriem dynamo niet correct gespannen of gebroken...).
Het lampje moet bij het starten van de motor uitgaan.Neem direct contact op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige als het niet uitgaat.
Motoroliedrukpermanent.Er is een storing in de motorsmering.Zet de auto zo snel mogelijk stil op een veilige plaats.Parkeer de auto, zet het contact UIT en neem direct contact op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
of
Te h o g e koelvloeistoftemperatuurpermanent, met de wijzer in het rode gebied.
De temperatuur van de koelvloeistof is te hoog.Zet de auto zo snel mogelijk stil op een veilige plaats.Wacht met het eventueel bijvullen van de koelvloeistof tot de motor is afgekoeld.Neem, als het probleem aanhoudt, direct contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
permanent (uitsluitend bij
het instrumentenpaneel met LCD-display).
Proace_nl_ed01-2016.indb 1930/06/2016 14:58
1
Instrumentenpaneel

20

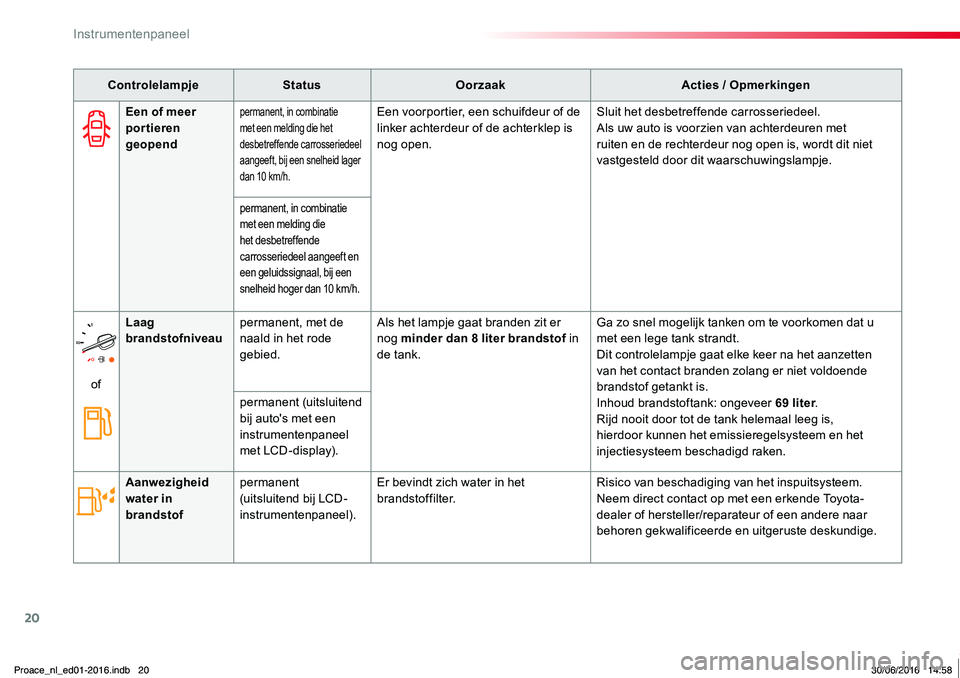

Proace_nl_Chap01_instruments-de-bord_ed01-2016
ControlelampjeStatusOorzaakActies / Opmerkingen
Een of meer portieren geopend
permanent, in combinatie met een melding die het desbetreffende carrosseriedeel aangeeft, bij een snelheid lager dan 10 km/h.
Een voorportier, een schuifdeur of de linker achterdeur of de achterklep is nog open.
Sluit het desbetreffende carrosseriedeel.Als uw auto is voorzien van achterdeuren met ruiten en de rechterdeur nog open is, wordt dit niet vastgesteld door dit waarschuwingslampje.
permanent, in combinatie met een melding die het desbetreffende carrosseriedeel aangeeft en
een geluidssignaal, bij een snelheid hoger dan 10 km/h.
of
Laag brandstofniveaupermanent, met de naald in het rode gebied.
Als het lampje gaat branden zit er nog minder dan 8 liter brandstof in de tank.
Ga zo snel mogelijk tanken om te voorkomen dat u met een lege tank strandt.Dit controlelampje gaat elke keer na het aanzetten van het contact branden zolang er niet voldoende brandstof getankt is.Inhoud brandstoftank: ongeveer 69 liter.Rijd nooit door tot de tank helemaal leeg is, hierdoor kunnen het emissieregelsysteem en het injectiesysteem beschadigd raken.
permanent (uitsluitend bij auto's met een instrumentenpaneel met LCD-display).
Aanwezigheid water in brandstof
permanent (uitsluitend bij LCD-instrumentenpaneel).
Er bevindt zich water in het brandstoffilter.Risico van beschadiging van het inspuitsysteem.Neem direct contact op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Proace_nl_ed01-2016.indb 2030/06/2016 14:58
Instrumentenpaneel

21

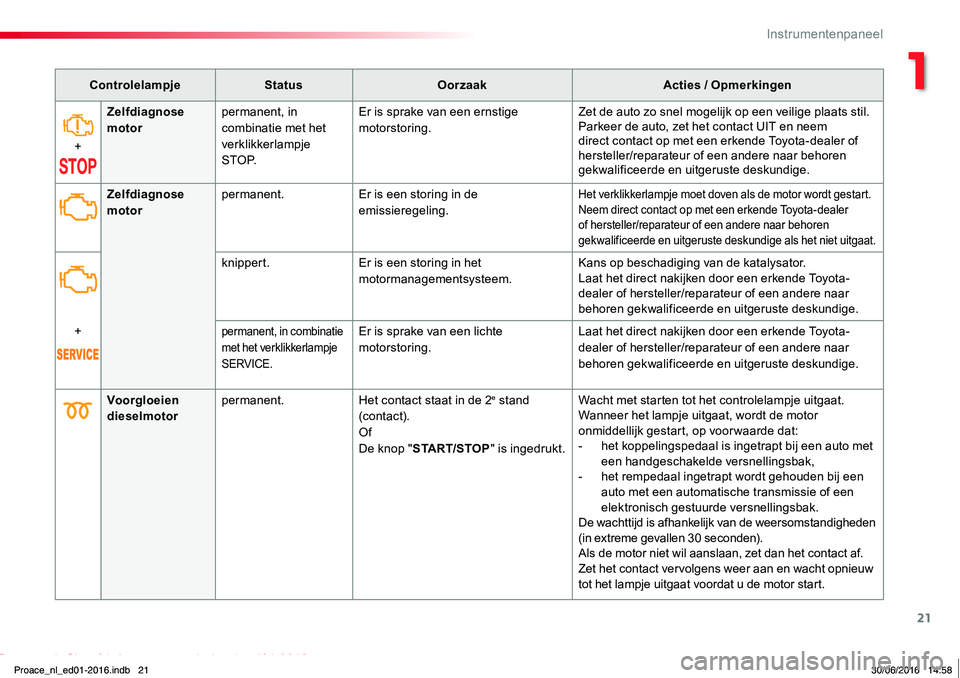

Proace_nl_Chap01_instruments-de-bord_ed01-2016
ControlelampjeStatusOorzaakActies / Opmerkingen
+
Zelfdiagnose motorpermanent, in combinatie met het verklikkerlampje S T O P.
Er is sprake van een ernstige motorstoring.Zet de auto zo snel mogelijk op een veilige plaats stil.Parkeer de auto, zet het contact UIT en neem direct contact op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Voorgloeien dieselmotorpermanent.Het contact staat in de 2e stand (contact).OfDe knop "START/STOP" is ingedrukt.
Wacht met starten tot het controlelampje uitgaat.Wanneer het lampje uitgaat, wordt de motor onmiddellijk gestart, op voor waarde dat:- het koppelingspedaal is ingetrapt bij een auto met een handgeschakelde versnellingsbak,- het rempedaal ingetrapt wordt gehouden bij een auto met een automatische transmissie of een elektronisch gestuurde versnellingsbak.De wachttijd is afhankelijk van de weersomstandigheden (in extreme gevallen 30 seconden).Als de motor niet wil aanslaan, zet dan het contact af. Zet het contact vervolgens weer aan en wacht opnieuw tot het lampje uitgaat voordat u de motor start.
Zelfdiagnose motorpermanent.Er is een storing in de emissieregeling.Het verklikkerlampje moet doven als de motor wordt gestart.Neem direct contact op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige als het niet uitgaat.
knippert.Er is een storing in het
motormanagementsysteem.
Kans op beschadiging van de katalysator.Laat het direct nakijken door een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
+permanent, in combinatie met het verklikkerlampje SERVICE.
Er is sprake van een lichte motorstoring.Laat het direct nakijken door een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Proace_nl_ed01-2016.indb 2130/06/2016 14:58
1
Instrumentenpaneel

22
Proace_nl_Chap01_instruments-de-bord_ed01-2016

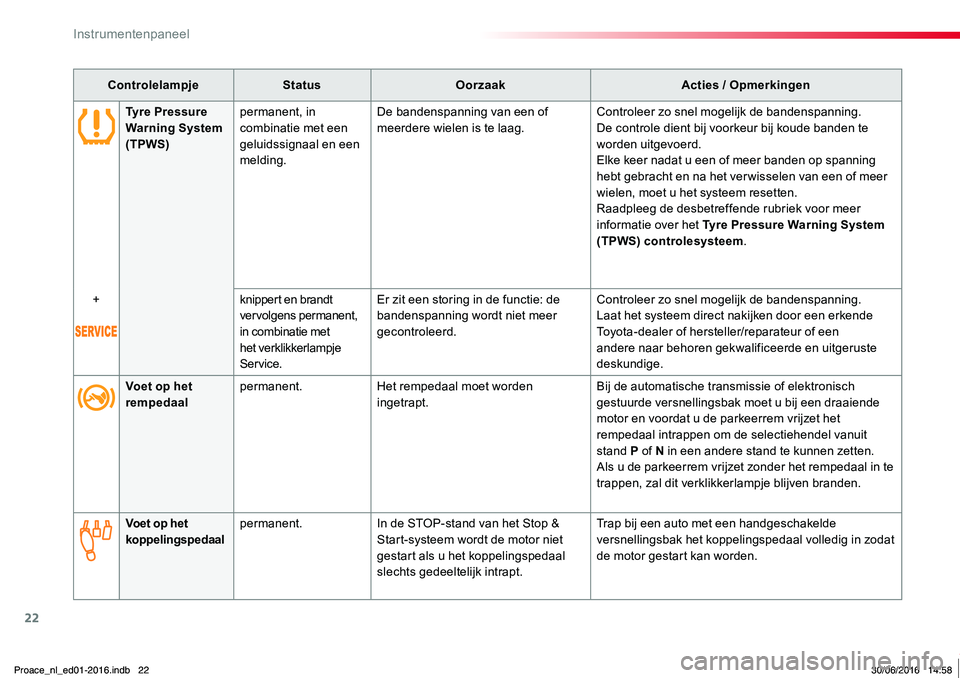

ControlelampjeStatusOorzaakActies / Opmerkingen
Tyre Pressure Warning System (TPWS)
permanent, in combinatie met een geluidssignaal en een melding.
De bandenspanning van een of meerdere wielen is te laag.Controleer zo snel mogelijk de bandenspanning.De controle dient bij voorkeur bij koude banden te worden uitgevoerd.Elke keer nadat u een of meer banden op spanning hebt gebracht en na het ver wisselen van een of meer wielen, moet u het systeem resetten.Raadpleeg de desbetreffende rubriek voor meer informatie over het Tyre Pressure Warning System (TPWS) controlesysteem.
+knippert en brandt vervolgens permanent, in combinatie met het verklikkerlampje Service.
Er zit een storing in de functie: de bandenspanning wordt niet meer gecontroleerd.
Controleer zo snel mogelijk de bandenspanning.Laat het systeem direct nakijken door een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Voet op het rempedaalpermanent.Het rempedaal moet worden ingetrapt.Bij de automatische transmissie of elektronisch gestuurde versnellingsbak moet u bij een draaiende motor en voordat u de parkeerrem vrijzet het rempedaal intrappen om de selectiehendel vanuit stand P of N in een andere stand te kunnen zetten.Als u de parkeerrem vrijzet zonder het rempedaal in te trappen, zal dit verklikkerlampje blijven branden.
Voet op het koppelingspedaalpermanent.In de STOP-stand van het Stop & Start-systeem wordt de motor niet gestart als u het koppelingspedaal slechts gedeeltelijk intrapt.
Trap bij een auto met een handgeschakelde versnellingsbak het koppelingspedaal volledig in zodat de motor gestart kan worden.
Proace_nl_ed01-2016.indb 2230/06/2016 14:58
Instrumentenpaneel

23
Proace_nl_Chap01_instruments-de-bord_ed01-2016

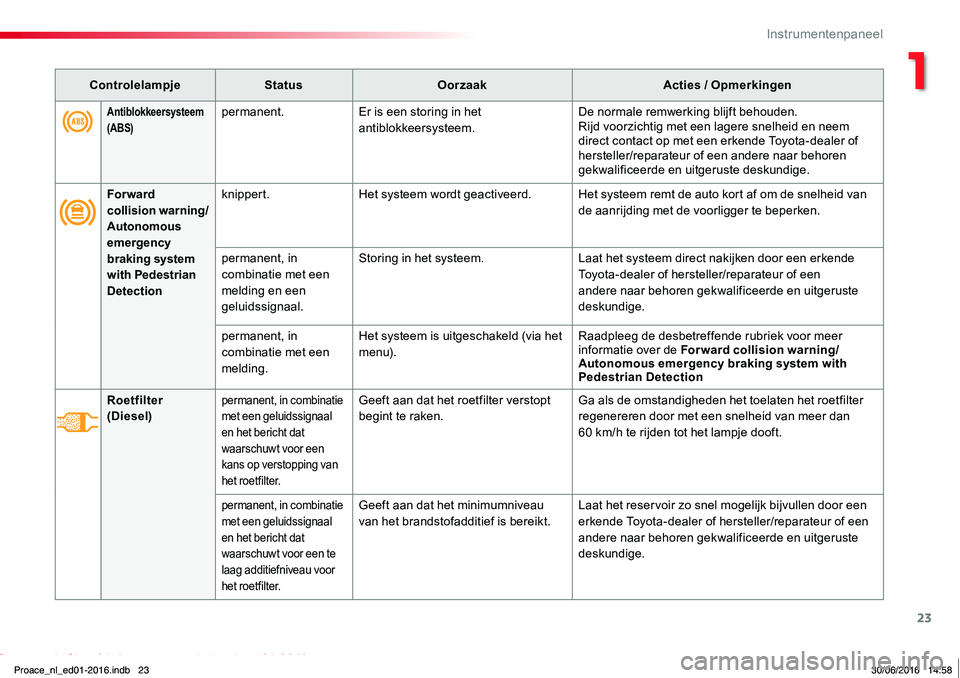

Antiblokkeersysteem (ABS)permanent.Er is een storing in het antiblokkeersysteem.De normale remwerking blijft behouden.Rijd voorzichtig met een lagere snelheid en neem direct contact op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
ControlelampjeStatusOorzaakActies / Opmerkingen
For ward collision warning/ Autonomous emergency braking system with Pedestrian Detection
knippert.Het systeem wordt geactiveerd.Het systeem remt de auto kort af om de snelheid van de aanrijding met de voorligger te beperken.
permanent, in
combinatie met een melding en een geluidssignaal.
Storing in het systeem.Laat het systeem direct nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
permanent, in combinatie met een melding.
Het systeem is uitgeschakeld (via het m e n u).Raadpleeg de desbetreffende rubriek voor meer informatie over de Forward collision warning/Autonomous emergency braking system with Pedestrian Detection
Roetfilter (Diesel)permanent, in combinatie met een geluidssignaal en het bericht dat waarschuwt voor een kans op verstopping van het roetfilter.
Geeft aan dat het roetfilter verstopt begint te raken.Ga als de omstandigheden het toelaten het roetfilter regenereren door met een snelheid van meer dan 60 km/h te rijden tot het lampje dooft.
permanent, in combinatie met een geluidssignaal en het bericht dat waarschuwt voor een te laag additiefniveau voor
het roetfilter.
Geeft aan dat het minimumniveau van het brandstofadditief is bereikt.Laat het reservoir zo snel mogelijk bijvullen door een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Proace_nl_ed01-2016.indb 2330/06/2016 14:58
1
Instrumentenpaneel

24
Proace_nl_Chap01_instruments-de-bord_ed01-2016

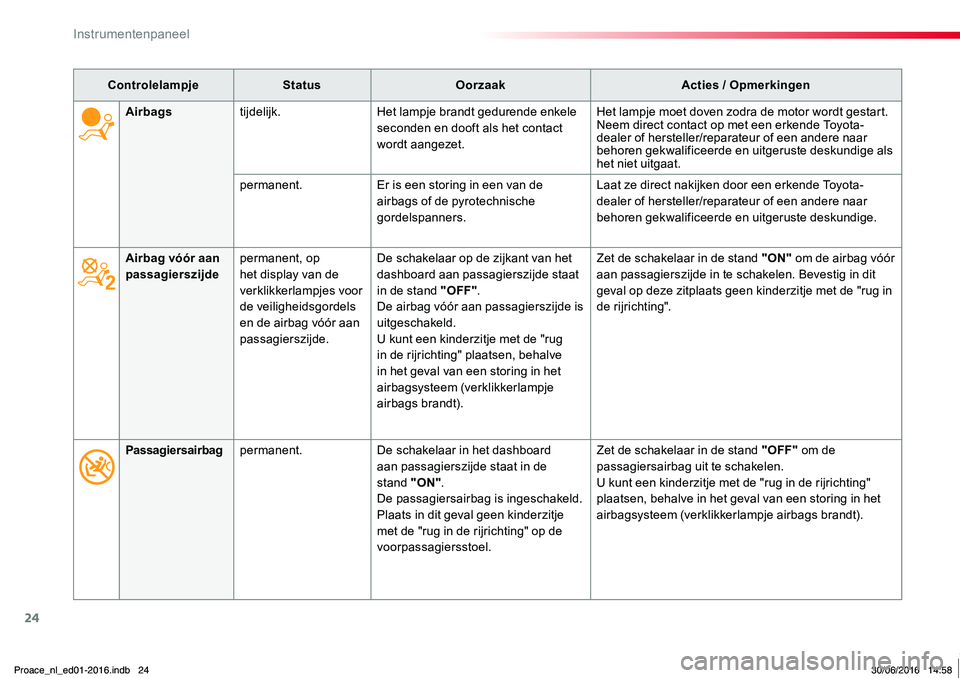

ControlelampjeStatusOorzaakActies / Opmerkingen
Airbag vóór aan passagierszijdepermanent, op het display van de verklikkerlampjes voor de veiligheidsgordels en de airbag vóór aan passagierszijde.
De schakelaar op de zijkant van het dashboard aan passagierszijde staat in de stand "OFF".De airbag vóór aan passagierszijde is uitgeschakeld.U kunt een kinderzitje met de "rug in de rijrichting" plaatsen, behalve in het geval van een storing in het airbagsysteem (verklikkerlampje airbags brandt).
Zet de schakelaar in de stand "ON" om de airbag vóór aan passagierszijde in te schakelen. Bevestig in dit geval op deze zitplaats geen kinderzitje met de "rug in de rijrichting".
Airbagstijdelijk.Het lampje brandt gedurende enkele seconden en dooft als het contact wordt aangezet.
Het lampje moet doven zodra de motor wordt gestart.Neem direct contact op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige als het niet uitgaat.
permanent.Er is een storing in een van de airbags of de pyrotechnische gordelspanners.
Laat ze direct nakijken door een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Passagiersairbagpermanent.De schakelaar in het dashboard aan passagierszijde staat in de stand "ON".De passagiersairbag is ingeschakeld.Plaats in dit geval geen kinderzitje met de "rug in de rijrichting" op de voorpassagiersstoel.
Zet de schakelaar in de stand "OFF" om de passagiersairbag uit te schakelen.U kunt een kinderzitje met de "rug in de rijrichting" plaatsen, behalve in het geval van een storing in het airbagsysteem (verklikkerlampje airbags brandt).
Proace_nl_ed01-2016.indb 2430/06/2016 14:58
