TOYOTA PROACE 2019 Kezelési útmutató (in Hungarian)

331
9
Műszaki adatok
Proace_hu_Chap09_caracteristiques-techniques_ed01-2016

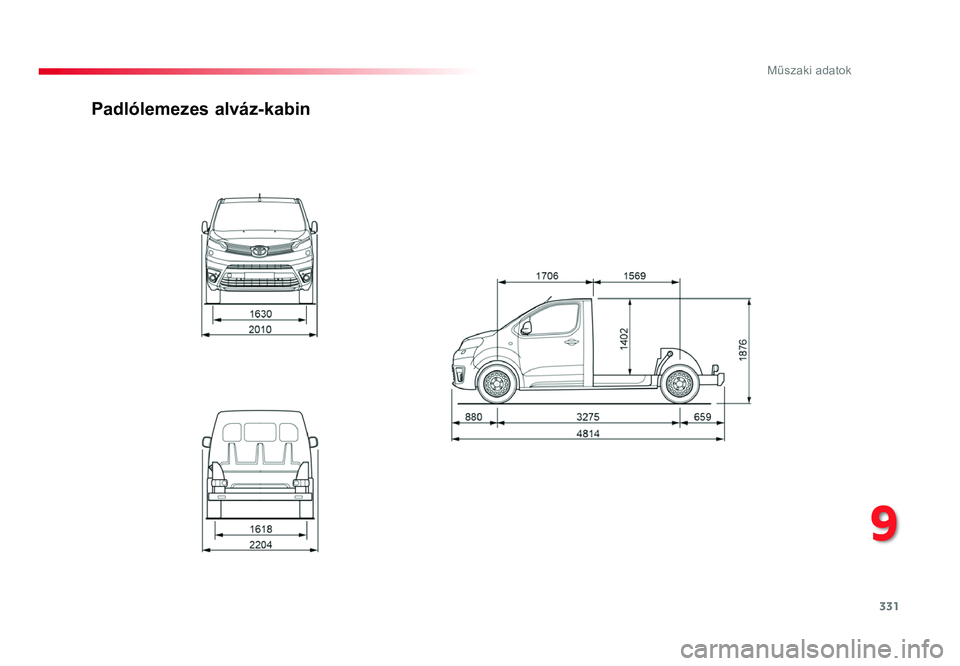

Padlólemezes alváz-kabin
Proace_hu_Chap09_caracteristiques-techniques_ed01-2016.indd 33106/07/2016 08:36

332
Műszaki adatok
Proace_hu_Chap09_caracteristiques-techniques_ed01-2016

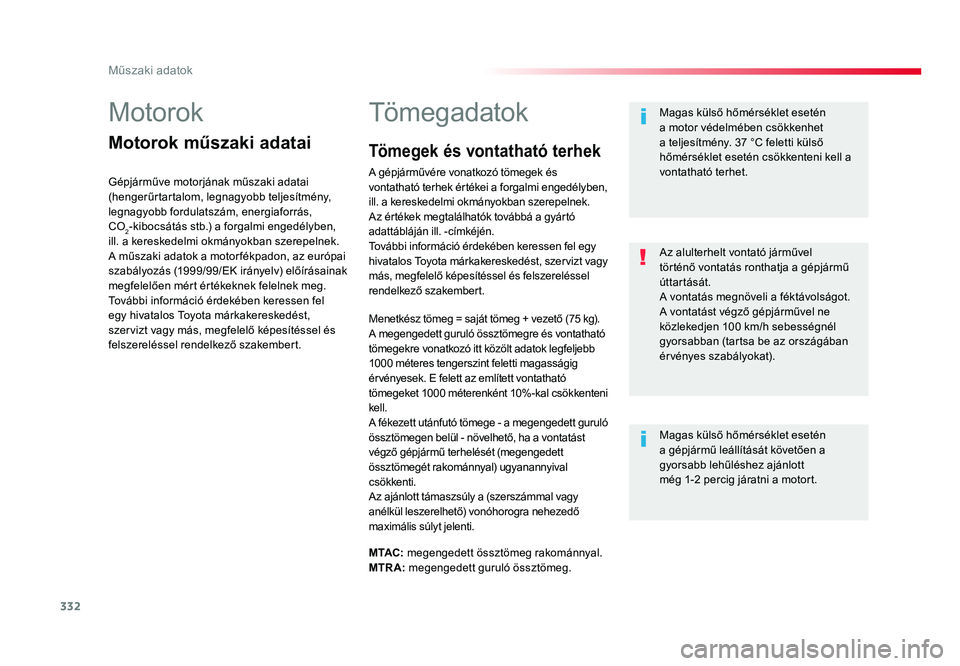

Motorok
Motorok műszaki adatai
Gépjárműve motorjának műszaki adatai
(hengerűrtartalom, legnagyobb teljesítmény,
legnagyobb fordulatszám, energiaforrás,
CO
2-kibocsátás stb.) a forgalmi engedélyben,
ill. a kereskedelmi okmányokban szerepelnek.
A műszaki adatok a motor fékpadon, az európai
szabályozás (1999/99/EK irányelv) előírásainak
megfelelően mért értékeknek felelnek meg.
További információ érdekében keressen fel
egy hivatalos Toyota márkakereskedést,
szervizt vagy más, megfelelő képesítéssel és
felszereléssel rendelkező szakembert.
Tömegadatok
Menetkész tömeg = saját tömeg + vezető (75 kg).A megengedett guruló össztömegre és vontatható
tömegekre vonatkozó itt közölt adatok legfeljebb
1000 méteres tengerszint feletti magasságig
érvényesek. E felett az említett vontatható
tömegeket 1000 mé terenként 10%-kal csökkenteni kell.
A fékezett utánfutó tömege - a megengedett guruló
össztömegen belül - növelhető, ha a vontatást
végző gépjármű terhelését (megengedett
össztömegét rakománnyal) ugyanannyival
csökkenti.
Az ajánlott támaszsúly a (szerszámmal vagy
anélkül leszerelhető) vonóhorogra nehezedő
maximális súlyt jelenti. Magas külső hőmérséklet esetén
a motor védelmében csökkenhet
a teljesítmény. 37 °C feletti külső
hőmérséklet esetén csökkenteni kell a
vontatható terhet.
Magas külső hőmérséklet esetén
a gépjármű leállítását követően a
gyorsabb lehűléshez ajánlott

még 1-2 percig járatni a motort. Az alulterhelt vontató járművel
történő vontatás ronthatja a gépjármű
úttartását.
A vontatás megnöveli a féktávolságot.
A vontatást végző gépjárművel ne
közlekedjen 100 km/h sebességnél
gyorsabban (tartsa be az országában
érvényes szabályokat).
M TAC: megengedett össztömeg rakománnyal.
MTRA: megengedett guruló össztömeg.
Tömegek és vontatható terhek
A gépjárművére vonatkozó tömegek és
vontatható terhek értékei a forgalmi engedélyben,
ill. a kereskedelmi okmányokban szerepelnek.
Az értékek megtalálhatók továbbá a gyártó
adattábláján ill. -címkéjén.
További információ érdekében keressen fel egy
hivatalos Toyota márkakereskedést, szer vizt vagy
más, megfelelő képesítéssel és felszereléssel
rendelkező szakembert.
Proace_hu_Chap09_caracteristiques-techniques_ed01-2016.indd 33206/07/2016 08:36

333
9
Műszaki adatok
Proace_hu_Chap09_caracteristiques-techniques_ed01-2016
* Megemelt hasznos teherbírás.
Proace_hu_Chap09_caracteristiques-techniques_ed01-2016.indd 33306/07/2016 08:36

334
Műszaki adatok
Proace_hu_Chap09_caracteristiques-techniques_ed01-2016Proace_hu_Chap09_caracteristiques-techniques_ed01-2016.indd 33406/07/2016 08:36

335
9
Műszaki adatok
Proace_hu_Chap09_caracteristiques-techniques_ed01-2016

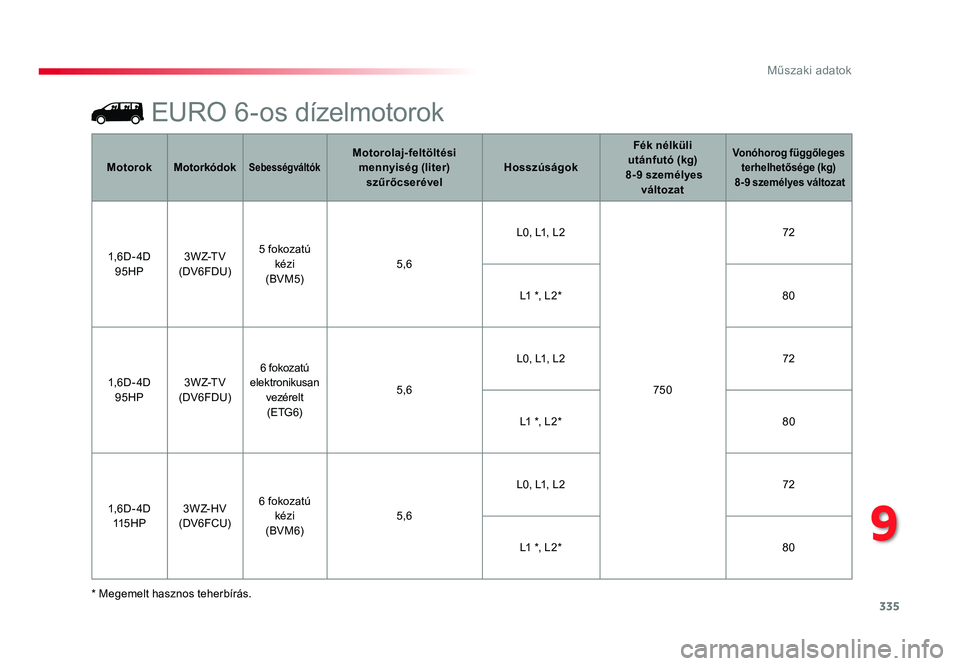

EURO 6-os dízelmotorok
* Megemelt hasznos teherbírás.Motorok
Motorkódok
SebességváltókMotorolaj-feltöltési
mennyiség (liter) szűrőcserével HosszúságokFék nélküli utánfutó (kg)
8-9 személyes változatVonóhorog függőleges terhelhetősége (kg)
8-9 személyes változat
1,6 D - 4D
95HP 3 W Z-T V
(DV6FDU) 5 fokozatú
kézi
(BVM5) 5,6L0, L1, L2
75072
L1 *, L2* 80
1,6 D - 4D 95HP 3 W Z-T V
(DV6FDU) 6 fokozatú
elektronikusan vezérelt(ETG6) 5,6L0, L1, L2
72
L1 *, L2* 80
1,6 D - 4D 115 H P 3 W Z- H V
(DV6FCU) 6 fokozatú
kézi
(BVM 6) 5,6L0, L1, L2
72
L1 *, L2* 80
Proace_hu_Chap09_caracteristiques-techniques_ed01-2016.indd 33506/07/2016 08:36

336

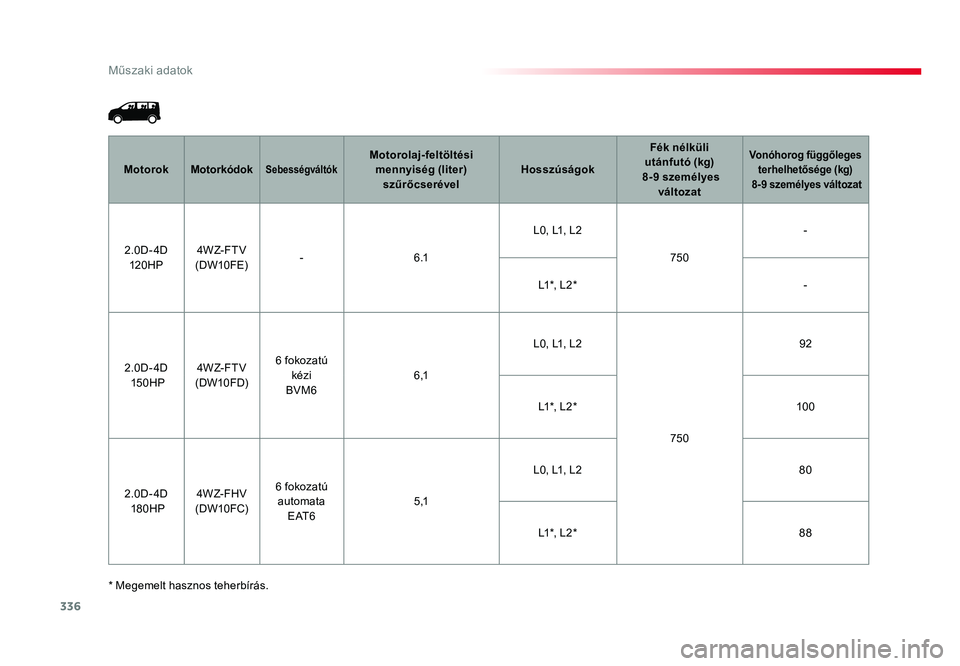

MotorokMotorkódokSebességváltókMotorolaj-feltöltési
mennyiség (liter) szűrőcserével HosszúságokFék nélküli utánfutó (kg)
8-9 személyes változatVonóhorog függőleges terhelhetősége (kg)
8-9 személyes változat
2.0D- 4D
120 H P 4W Z- F T V
(DW10FE) -
6 .1 L0, L1, L2
750-
L1*, L2* -
2.0D- 4D 150HP 4W Z- F T V
(DW10FD) 6 fokozatú
kézi
BVM6 6 ,1L0, L1, L2
75092
L1*, L2* 10 0
2.0D- 4D 180HP 4W Z- FH V
(DW10 FC) 6 fokozatú
automata E AT 6 5 ,1L0, L1, L2
80
L1*, L2* 88
Műszaki adatok
Proace_hu_Chap09_caracteristiques-techniques_ed01-2016
* Megemelt hasznos teherbírás.
Proace_hu_Chap09_caracteristiques-techniques_ed01-2016.indd 33606/07/2016 08:36

337
9
Műszaki adatok
Proace_hu_Chap09_caracteristiques-techniques_ed01-2016

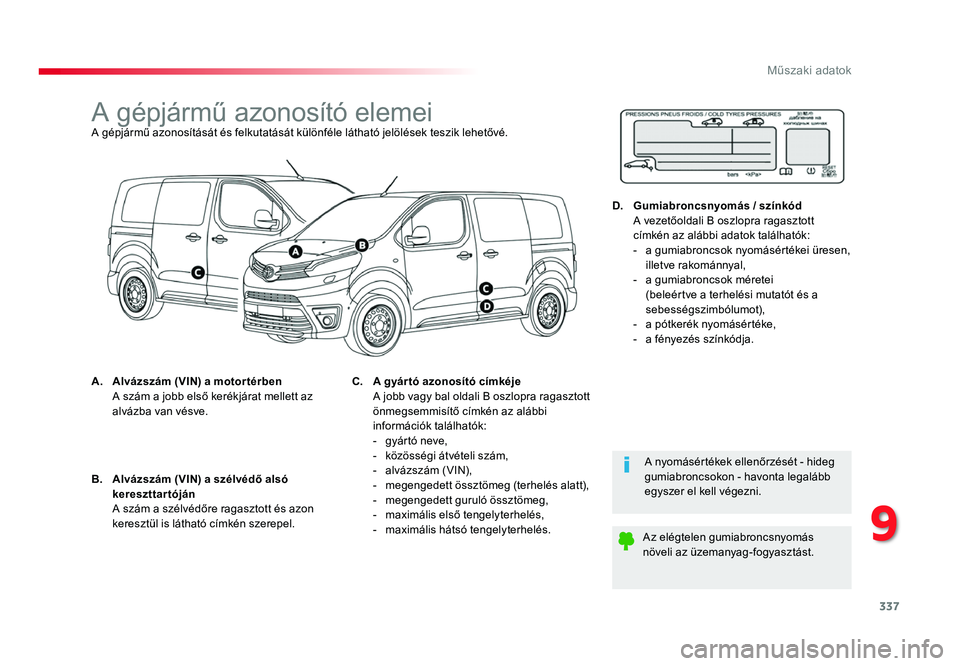

A gépjármű azonosító elemeiA gépjármű azonosítását és felkutatását különféle látható jelölések teszik lehetővé.
A.
Alvázszám (VIN) a motor térben A szám a jobb első kerékjárat mellett az alvázba van vésve.
A nyomásértékek ellenőrzését - hideg
gumiabroncsokon - havonta legalább
egyszer el kell végezni.
Az elégtelen gumiabroncsnyomás
növeli az üzemanyag-fogyasztást.
B.
Alvázszám (VIN) a szélvédő alsó
kereszttartóján

A szám a szélvédőre ragasztott és azon keresztül is látható címkén szerepel. C.
A gyártó azonosító címkéje
A jobb vagy bal oldali B oszlopra ragasztott önmegsemmisítő címkén az alábbi
információk találhatók:
- gyártó neve,- közösségi átvételi szám,- alvázszám (VIN),- megengedett össztömeg (terhelés alatt),- megengedett guruló össztömeg,- maximális első tengelyterhelés,- maximális hátsó tengelyterhelés.
D. Gumiabroncsnyomás / színkód A vezetőoldali B oszlopra ragasztott címkén az alábbi adatok találhatók:- a gumiabroncsok nyomásértékei üresen, illetve rakománnyal,- a gumiabroncsok méretei (beleértve a terhelési mutatót és a
sebességszimbólumot),
- a pótkerék nyomásértéke,- a fényezés színkódja.
Proace_hu_Chap09_caracteristiques-techniques_ed01-2016.indd 33706/07/2016 08:36

338
Proace_hu_Chap10a_BTA_ed01-2016

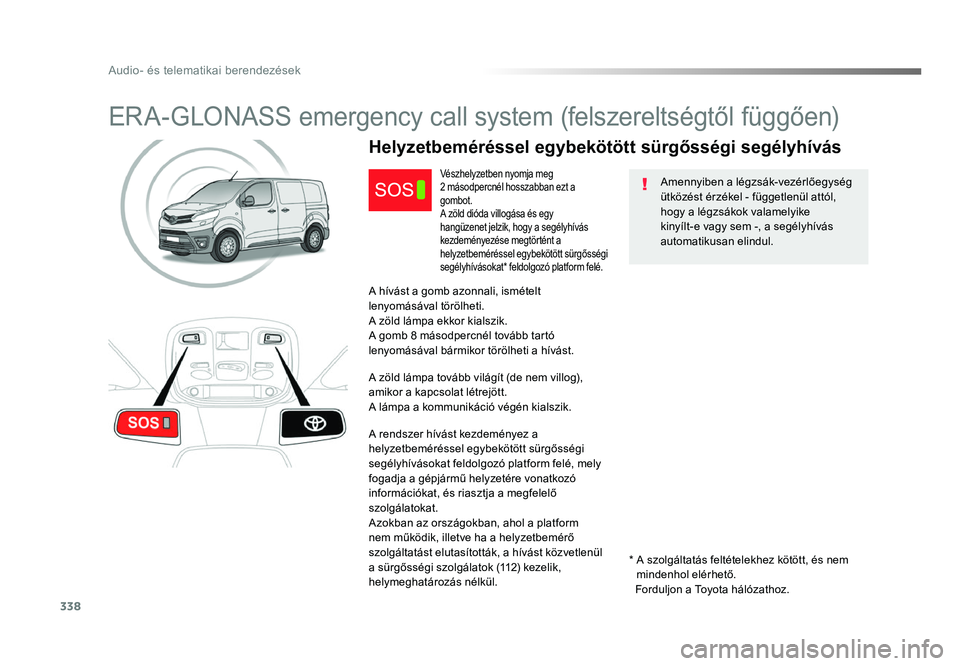

ERA-GLONASS emergency call system (felszereltségtől függően)
Amennyiben a légzsák-vezérlőegység
ütközést érzékel - függetlenül attól,
hogy a légzsákok valamelyike
kinyílt-e vagy sem -, a segélyhívás
automatikusan elindul.
Helyzetbeméréssel egybekötött sürgősségi segélyhívás
Vészhelyzetben nyomja meg 2 másodpercnél hosszabban ezt a gombot.
A zöld dióda villogása és egy
hangüzenet jelzik, hogy a segélyhívás
kezdeményezése megtörtént a
helyzetbeméréssel egybekötött sürgősségi
segélyhívásokat* feldolgozó platform felé.
A hívást a gomb azonnali, ismételt
lenyomásával törölheti.
A zöld lámpa ekkor kialszik.
A gomb 8 másodpercnél tovább tartó
lenyomásával bármikor törölheti a hívást.
A zöld lámpa tovább világít (de nem villog),
amikor a kapcsolat létrejött.
A lámpa a kommunikáció végén kialszik.
A rendszer hívást kezdeményez a
helyzetbeméréssel egybekötött sürgősségi
segélyhívásokat feldolgozó platform felé, mely
fogadja a gépjármű helyzetére vonatkozó
információkat, és riasztja a megfelelő
szolgálatokat.
Azokban az országokban, ahol a platform
nem működik, illetve ha a helyzetbemérő
szolgáltatást elutasították, a hívást közvetlenül
a sürgősségi szolgálatok (112) kezelik,
helymeghatározás nélkül.
* A szolgáltatás feltételekhez kötött, és nem mindenhol elérhető.
Forduljon a Toyota hálózathoz.
Proace_hu_Chap10a_BTA_ed01-2016.indd 33801/07/2016 19:38
Audio- és telematikai berendezések

339
Proace_hu_Chap10a_BTA_ed01-2016

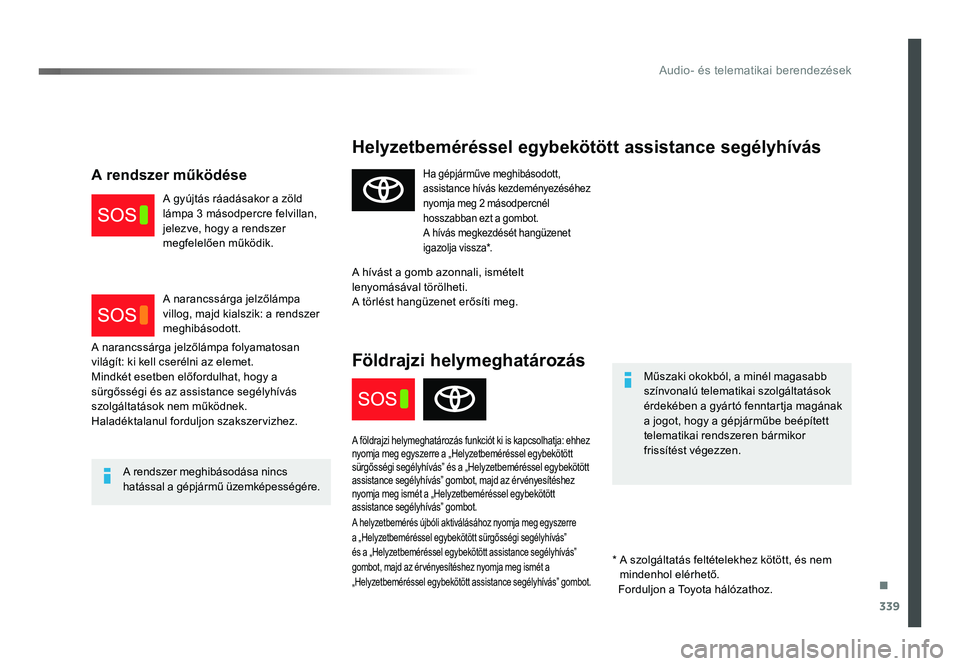

Helyzetbeméréssel egybekötött assistance segélyhívás
Műszaki okokból, a minél magasabb
színvonalú telematikai szolgáltatások
érdekében a gyártó fenntartja magának
a jogot, hogy a gépjárműbe beépített
telematikai rendszeren bármikor
frissítést végezzen.
A rendszer meghibásodása nincs
hatással a gépjármű üzemképességére.
Ha gépjárműve meghibásodott,
assistance hívás kezdeményezéséhez
nyomja meg 2 másodpercnél
hosszabban ezt a gombot.
A hívás megkezdését hangüzenet
igazolja vissza*.
A hívást a gomb azonnali, ismételt
lenyomásával törölheti.
A törlést hangüzenet erősíti meg.
Földrajzi helymeghatározás
A földrajzi helymeghatározás funkciót ki is kapcsolhatja: ehhez
nyomja meg egyszerre a „Helyzetbeméréssel egybekötött
sürgősségi segélyhívás” és a „Helyzetbeméréssel egybekötött
assistance segélyhívás” gombot, majd az érvényesítéshez
nyomja meg ismét a „Helyzetbeméréssel egybekötött
assistance segélyhívás” gombot.
A helyzetbemérés újbóli aktiválásához nyomja meg egyszerre
a „Helyzetbeméréssel egybekötött sürgősségi segélyhívás”
és a „Helyzetbeméréssel egybekötött assistance segélyhívás”
gombot, majd az érvényesítéshez nyomja meg ismét a
„Helyzetbeméréssel egybekötött assistance segélyhívás” gombot.
A narancssárga jelzőlámpa folyamatosan
világít: ki kell cserélni az elemet.
Mindkét esetben előfordulhat, hogy a
sürgősségi és az assistance segélyhívás
szolgáltatások nem működnek.
Haladéktalanul forduljon szakszervizhez.
A rendszer működése
A gyújtás ráadásakor a zöld
lámpa 3 másodpercre felvillan,
jelezve, hogy a rendszer
megfelelően működik.
A narancssárga jelzőlámpa
villog, majd kialszik: a rendszer
meghibásodott.
* A szolgáltatás feltételekhez kötött, és nem mindenhol elérhető.
Forduljon a Toyota hálózathoz.
Proace_hu_Chap10a_BTA_ed01-2016.indd 33901/07/2016 19:38
.
