TOYOTA PROACE 2019 Manuale duso (in Italian)

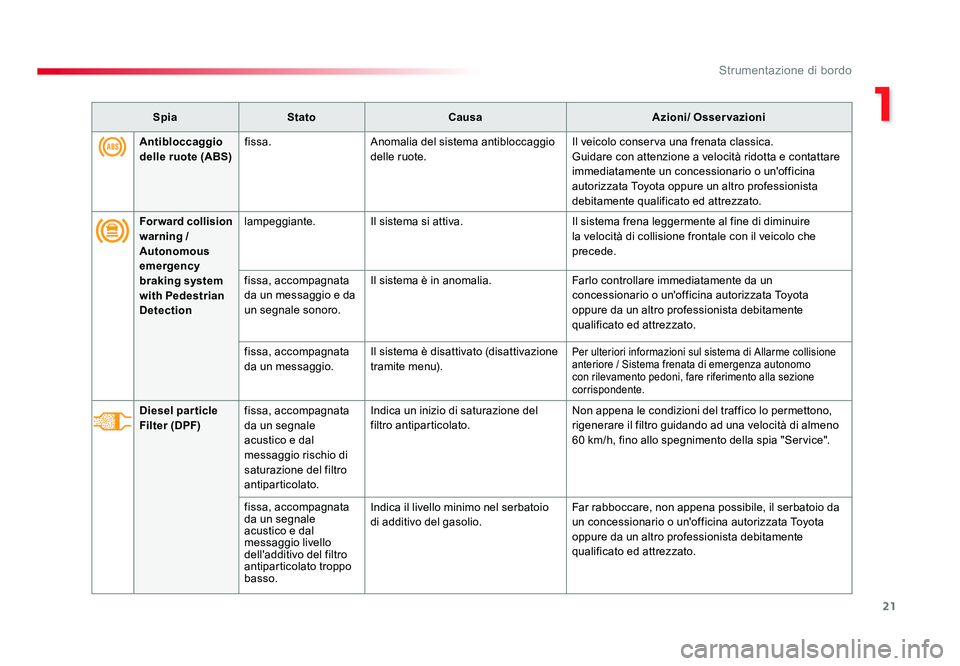

21
1
Strumentazione di bordo
Spacetourer-VP_it_Chap01_instruments-de-bord_ed01-2016
SpiaStato Causa Azioni/ Osservazioni
Forward collision
warning /
Autonomous
emergency
braking system
with Pedestrian
Detection lampeggiante.
Il sistema si attiva. Il sistema frena leggermente al fine di diminuire
la velocità di collisione frontale con il veicolo che
precede.
fissa, accompagnata
da un messaggio e da
un segnale sonoro. Il sistema è in anomalia.
Farlo controllare immediatamente da un
concessionario o un'officina autorizzata Toyota
oppure da un altro professionista debitamente
qualificato ed attrezzato.
fissa, accompagnata
da un messaggio. Il sistema è disattivato (disattivazione
tramite menu).
Per ulteriori informazioni sul sistema di Allarme collisione
anteriore / Sistema frenata di emergenza autonomo
con rilevamento pedoni, fare riferimento alla sezione
corrispondente.
Diesel par ticle
Filter (DPF)fissa, accompagnata
da un segnale
acustico e dal
messaggio rischio di
saturazione del filtro
antiparticolato. Indica un inizio di saturazione del
filtro antiparticolato.
Non appena le condizioni del traffico lo permettono,
rigenerare il filtro guidando ad una velocità di almeno
60
km/h, fino allo spegnimento della spia "Service".
fissa, accompagnata
da un segnale
acustico e dal
messaggio livello
dell'additivo del filtro
antiparticolato troppo
basso. Indica il livello minimo nel serbatoio
di additivo del gasolio.
Far rabboccare, non appena possibile, il serbatoio da
un concessionario o un'officina autorizzata Toyota
oppure da un altro professionista debitamente
qualificato ed attrezzato.
Antibloccaggio
delle ruote (ABS)
fissa.
Anomalia del sistema antibloccaggio
delle ruote. Il veicolo conserva una frenata classica.
Guidare con attenzione a velocità ridotta e contattare
immediatamente un concessionario o un'officina
autorizzata Toyota oppure un altro professionista
debitamente qualificato ed attrezzato.
Proace-Verso_IT.indb 2110/08/2016 12:19

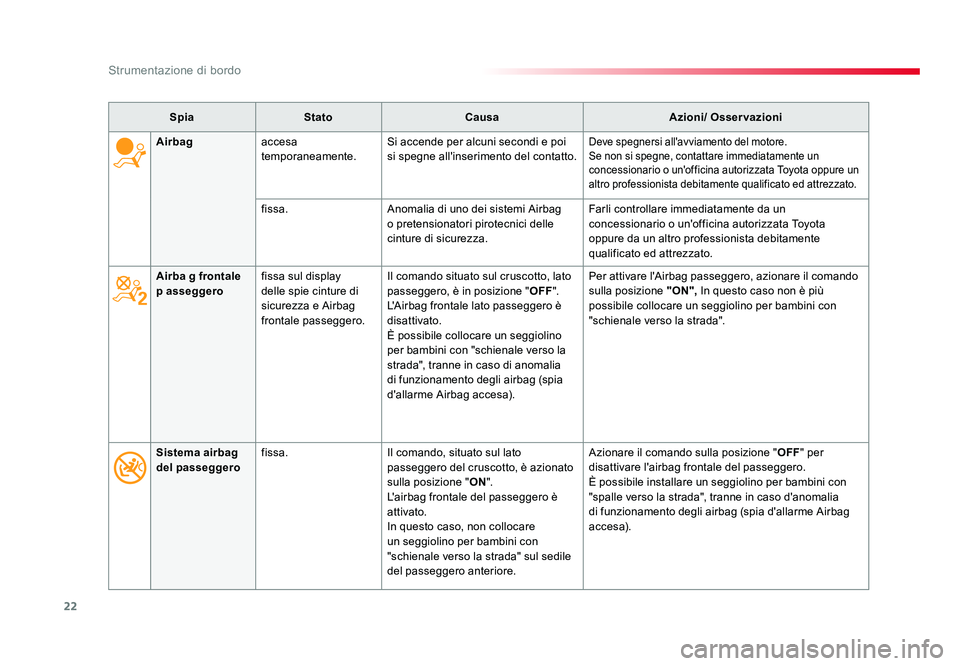

22
Strumentazione di bordo
Spacetourer-VP_it_Chap01_instruments-de-bord_ed01-2016
SpiaStato Causa Azioni/ Osservazioni
Airba g frontale
p asseggero fissa sul display
delle spie cinture di
sicurezza e Airbag
frontale passeggero. Il comando situato sul cruscotto, lato
passeggero, è in posizione "
OFF".
L'Airbag frontale lato passeggero è
disattivato.
È possibile collocare un seggiolino
per bambini con "schienale verso la
strada", tranne in caso di anomalia
di funzionamento degli airbag (spia
d'allarme Airbag accesa). Per attivare l'Airbag passeggero, azionare il comando
sulla posizione "ON",
In questo caso non è più
possibile collocare un seggiolino per bambini con
"schienale verso la strada".
Airbag
accesa
temporaneamente. Si accende per alcuni secondi e poi
si spegne all'inserimento del contatto.
Deve spegnersi all'avviamento del motore.
Se non si spegne, contattare immediatamente un
concessionario o un'officina autorizzata Toyota oppure un
altro professionista debitamente qualificato ed attrezzato.
fissa.
Anomalia di uno dei sistemi Airbag
o pretensionatori pirotecnici delle
cinture di sicurezza. Farli controllare immediatamente da un
concessionario o un'officina autorizzata Toyota
oppure da un altro professionista debitamente
qualificato ed attrezzato.
Sistema airbag
del passeggero fissa.
Il comando, situato sul lato
passeggero del cruscotto, è azionato
sulla posizione "ON".
L'airbag frontale del passeggero è
attivato.
In questo caso, non collocare
un seggiolino per bambini con
"schienale verso la strada" sul sedile
del passeggero anteriore. Azionare il comando sulla posizione "
OFF" per
disattivare l'airbag frontale del passeggero.
È possibile installare un seggiolino per bambini con
"spalle verso la strada", tranne in caso d'anomalia
di funzionamento degli airbag (spia d'allarme Airbag
accesa).
Proace-Verso_IT.indb 2210/08/2016 12:19

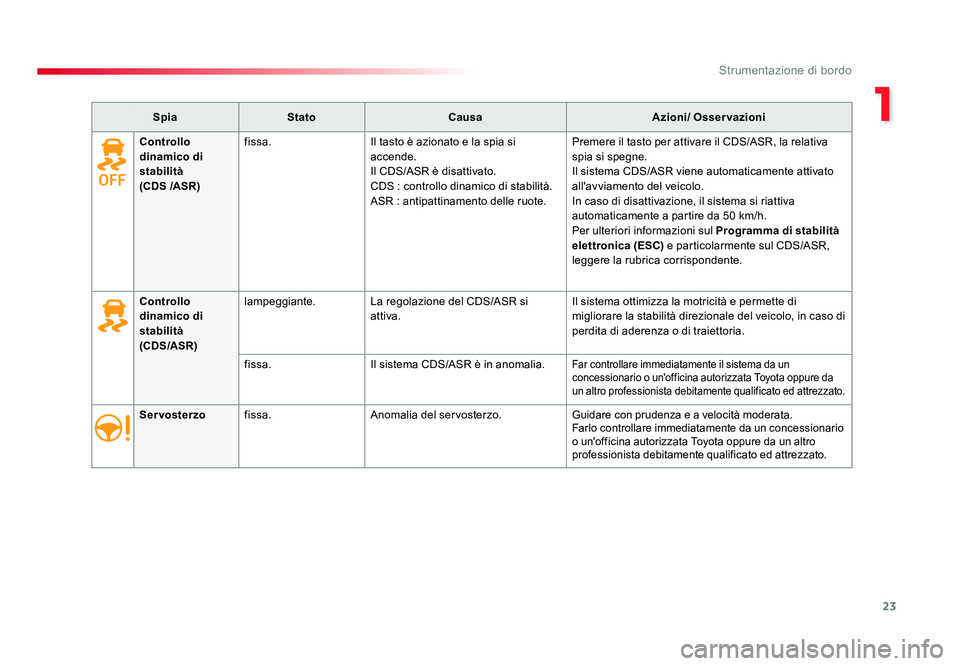

23
1
Strumentazione di bordo
Spacetourer-VP_it_Chap01_instruments-de-bord_ed01-2016
SpiaStato Causa Azioni/ Osservazioni
Servosterzo fissa. Anomalia del servosterzo.
Guidare con prudenza e a velocità moderata.
Farlo controllare immediatamente da un concessionario
o un'officina autorizzata Toyota oppure da un altro
professionista debitamente qualificato ed attrezzato.
Controllo
dinamico di
stabilità
(CDS/ASR) lampeggiante.
La regolazione del CDS/ASR si
attiva. Il sistema ottimizza la motricità e permette di
migliorare la stabilità direzionale del veicolo, in caso di
perdita di aderenza o di traiettoria.
fissa. Il sistema CDS/ASR è in anomalia.
Far controllare immediatamente il sistema da un
concessionario o un'officina autorizzata Toyota oppure da
un altro professionista debitamente qualificato ed attrezzato.
Controllo
dinamico di
stabilità
(CDS /ASR) fissa.
Il tasto è azionato e la spia si
accende.
Il CDS/ASR è disattivato.
CDS : controllo dinamico di stabilità.
ASR : antipattinamento delle ruote. Premere il tasto per attivare il CDS/ASR, la relativa
spia si spegne.
Il sistema CDS/ASR viene automaticamente attivato
all'avviamento del veicolo.
In caso di disattivazione, il sistema si riattiva
automaticamente a partire da 50
km/h.
Per ulteriori informazioni sul Programma di stabilità
elettronica (ESC) e particolarmente sul CDS/ASR,
leggere la rubrica corrispondente.
Proace-Verso_IT.indb 2310/08/2016 12:19

24
Strumentazione di bordo
Spacetourer-VP_it_Chap01_instruments-de-bord_ed01-2016
Per effettuare il rabbocco di liquido AdBlue® o per ulteriori informazioni sull' AdBlue®, leggere la rubrica corrispondente.
Spia
Stato Causa Azioni/ Osservazioni
AdBlue
®
(Diesel) fissa all'inserimento
del contatto,
accompagnata da
un segnale sonoro
e da un messaggio
indicante l'autonomia
di guida. L'autonomia di guida è compresa
tra 600 e 2 400
km. Far rabboccare il serbatoio di AdBlue® non appena
possibile: recarsi presso un concessionario o
un'officina autorizzata Toyota oppure presso un altro
professionista debitamente qualificato ed attrezzato;
in alternativa è possibile eseguire questa operazione
autonomamente.
lampeggiante,
accompagnata da
un segnale sonoro
e da un messaggio
indicante l'autonomia
di guida. L'autonomia di guida è compresa
tra 0 km e 600 km.
È necessario rabboccare il serbatoio di AdBlue
® per
evitare danni: recarsi presso un concessionario o
un'officina autorizzata Toyota oppure presso un altro
professionista debitamente qualificato ed attrezzato;
in alternativa è possibile eseguire questa operazione
autonomamente.
lampeggiante,
accompagnata
da un segnale
sonoro e da un
messaggio indicante
l'impossibilità di
avviare il motore. Il serbatoio dell'AdBlue
® è vuoto :
il dispositivo antiavviamento
regolamentare impedisce il
riavviamento del motore. Per consentire l'avvio del motore, è necessario
rabboccare il serbatoio di AdBlue®: recarsi presso
un concessionario o un'officina autorizzata Toyota
oppure presso un altro professionista debitamente
qualificato ed attrezzato; in alternativa è possibile
eseguire questa operazione autonomamente.
È tassativo aggiungere una quantità minima di
3,8 litri di AdBlue
® nel serbatoio.
Proace-Verso_IT.indb 2410/08/2016 12:19

25
1
Strumentazione di bordo
Spacetourer-VP_it_Chap01_instruments-de-bord_ed01-2016
SpiaStato Causa Azioni/ Osservazioni
+
+ Sistema di
controllo
emissioni SCR
(Diesel)
fissa, all'inserimento
del contatto,
abbinata alle spie
SERVICE e sistema
autodiagnosi motore,
accompagnata da un
segnale sonoro e da
un messaggio. È stato rilevato un malfunzionamento
del sistema antinquinamento SCR.
Questo allarme sparisce non appena il livello
di emissione dei gas di scarico torna ad essere
conforme.
lampeggiante,
all'inserimento
del contatto,
abbinata alle spie
SERVICE e sistema
autodiagnosi motore,
accompagnata da
un segnale sonoro
e da un messaggio
indicante l'autonomia
di guida. Dopo conferma del
malfunzionamento del sistema
antinquinamento, è possibile
percorrere fino a 1 10 0
km prima
dell'attivazione del dispositivo
antiavviamento del motore. Per evitare danni, rivolgersi, il prima possibile, a un
concessionario o a un'officina autorizzata Toyota
oppure a un altro professionista debitamente
qualificato ed attrezzato.
lampeggiante
all'inserimento
del contatto,
abbinata alle spie
SERVICE e sistema
autodiagnosi motore,
accompagnata da un
segnale sonoro e da
un messaggio. Il limite di guida consentito è
stato superato dopo conferma del
malfunzionamento del sistema
antinquinamento: il dispositivo
antiavviamento impedisce il
riavviamento del motore.
Per consentire l'avvio del motore, è necessario
contattare immediatamente un concessionario
o un'officina autorizzata Toyota oppure un altro
professionista debitamente qualificato ed attrezzato.
Proace-Verso_IT.indb 2510/08/2016 12:19

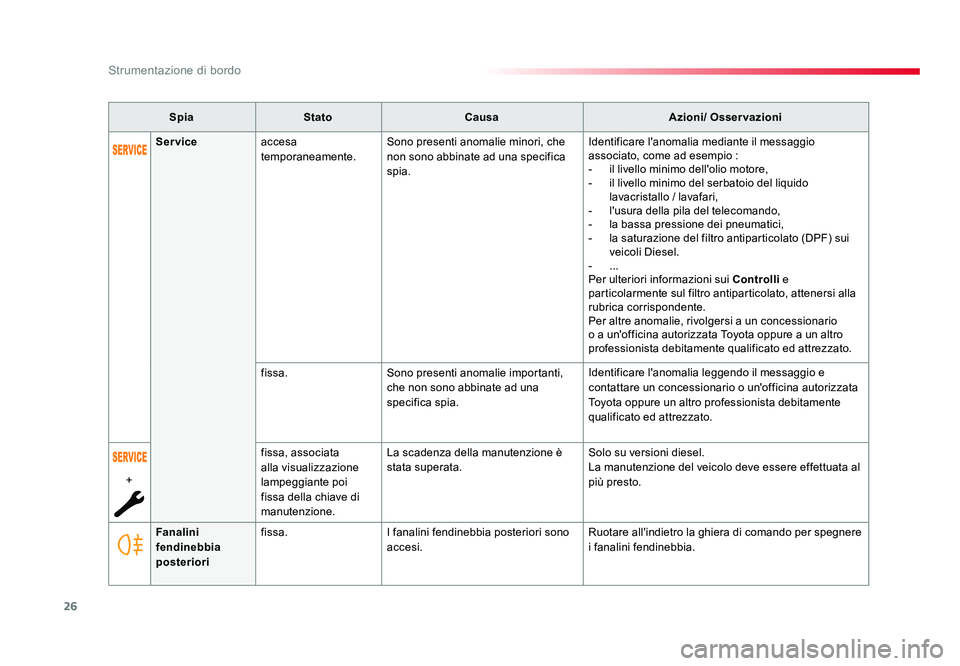

26
Strumentazione di bordo
Spacetourer-VP_it_Chap01_instruments-de-bord_ed01-2016
SpiaStato Causa Azioni/ Osservazioni
Fanalini
fendinebbia
posteriori fissa.
I fanalini fendinebbia posteriori sono
accesi. Ruotare all'indietro la ghiera di comando per spegnere
i fanalini fendinebbia.
Service
accesa
temporaneamente. Sono presenti anomalie minori, che
non sono abbinate ad una specifica
spia. Identificare l'anomalia mediante il messaggio
associato, come ad esempio :
-
il livello minimo dell'olio motore,
- il livello minimo del serbatoio del liquido lavacristallo / lavafari,
- l'usura della pila del telecomando,
- la bassa pressione dei pneumatici,
- la saturazione del filtro antiparticolato (DPF) sui
veicoli Diesel.
- ...
Per ulteriori informazioni sui Controlli e
particolarmente sul filtro antiparticolato, attenersi alla
rubrica corrispondente.
Per altre anomalie, rivolgersi a un concessionario
o a un'officina autorizzata Toyota oppure a un altro
professionista debitamente qualificato ed attrezzato.
fissa. Sono presenti anomalie importanti,
che non sono abbinate ad una
specifica spia. Identificare l'anomalia leggendo il messaggio e
contattare un concessionario o un'officina autorizzata
Toyota oppure un altro professionista debitamente
qualificato ed attrezzato.
+ fissa, associata
alla visualizzazione
lampeggiante poi
fissa della chiave di
manutenzione.La scadenza della manutenzione è
stata superata.
Solo su versioni diesel.
La manutenzione del veicolo deve essere effettuata al
più presto.
Proace-Verso_IT.indb 2610/08/2016 12:19

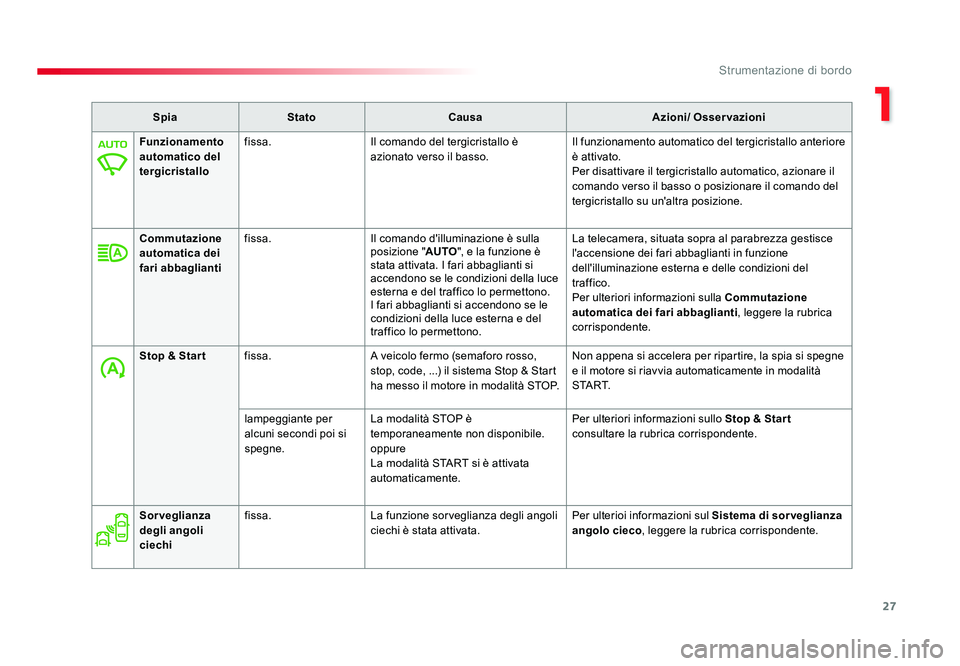

27
1
Strumentazione di bordo
Spacetourer-VP_it_Chap01_instruments-de-bord_ed01-2016
SpiaStato Causa Azioni/ Osservazioni
Funzionamento
automatico del
tergicristallo fissa.
Il comando del tergicristallo è
azionato verso il basso. Il funzionamento automatico del tergicristallo anteriore
è attivato.
Per disattivare il tergicristallo automatico, azionare il
comando verso il basso o posizionare il comando del
tergicristallo su un'altra posizione.
Commutazione
automatica dei
fari abbaglianti fissa.
Il comando d'illuminazione è sulla
posizione "AUTO", e la funzione è
stata attivata. I fari abbaglianti si
accendono se le condizioni della luce
esterna e del traffico lo permettono.
I fari abbaglianti si accendono se le
condizioni della luce esterna e del
traffico lo permettono. La telecamera, situata sopra al parabrezza gestisce
l'accensione dei fari abbaglianti in funzione
dell'illuminazione esterna e delle condizioni del
traffico.
Per ulteriori informazioni sulla
Commutazione
automatica dei fari abbaglianti , leggere la rubrica
corrispondente.
Stop & Start fissa. A veicolo fermo (semaforo rosso,
stop, code, ...) il sistema Stop & Start
ha messo il motore in modalità STOP. Non appena si accelera per ripartire, la spia si spegne
e il motore si riavvia automaticamente in modalità
S TA R T.
lampeggiante per
alcuni secondi poi si
spegne. La modalità STOP è
temporaneamente non disponibile.
oppure
La modalità START si è attivata
automaticamente. Per ulteriori informazioni sullo
Stop & Start
consultare la rubrica corrispondente.
Sorveglianza
degli angoli
ciechi fissa.
La funzione sorveglianza degli angoli
ciechi è stata attivata. Per ulterioi informazioni sul Sistema di sorveglianza
angolo cieco
, leggere la rubrica corrispondente.
Proace-Verso_IT.indb 2710/08/2016 12:19

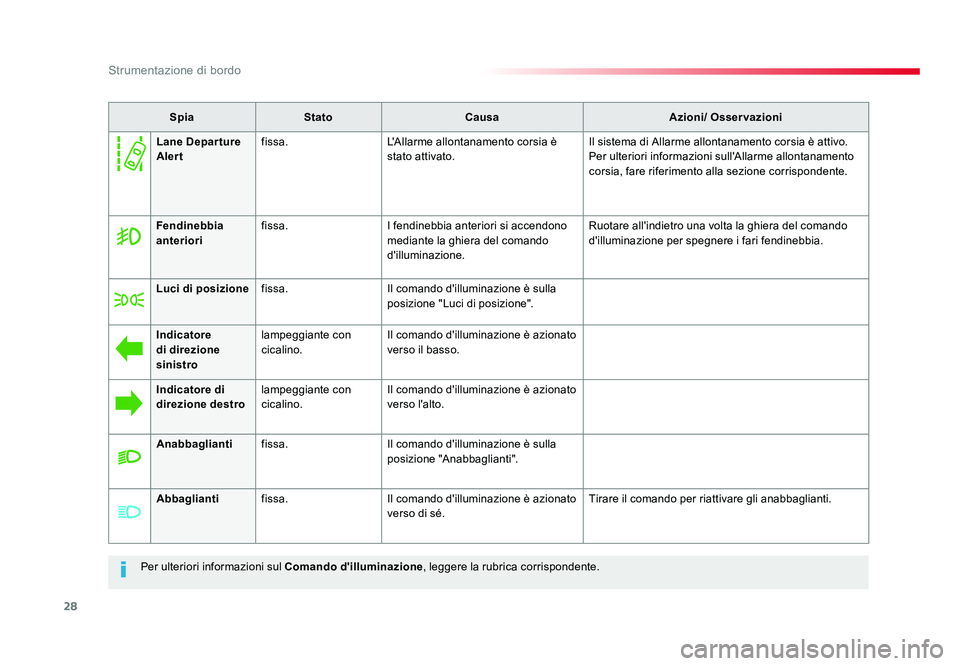

28
Strumentazione di bordo
Spacetourer-VP_it_Chap01_instruments-de-bord_ed01-2016
Per ulteriori informazioni sul Comando d'illuminazione, leggere la rubrica corrispondente.
Spia
Stato Causa Azioni/ Osservazioni
Fendinebbia
anteriori fissa.
I fendinebbia anteriori si accendono
mediante la ghiera del comando
d'illuminazione. Ruotare all'indietro una volta la ghiera del comando
d'illuminazione per spegnere i fari fendinebbia.
Luci di posizione fissa. Il comando d'illuminazione è sulla
posizione "Luci di posizione".
Indicatore
di direzione
sinistro lampeggiante con
cicalino.
Il comando d'illuminazione è azionato
verso il basso.
Indicatore di
direzione destro lampeggiante con
cicalino. Il comando d'illuminazione è azionato
verso l'alto.
Anabbaglianti fissa. Il comando d'illuminazione è sulla
posizione "Anabbaglianti".
Abbaglianti fissa. Il comando d'illuminazione è azionato
verso di sé. Tirare il comando per riattivare gli anabbaglianti.
Lane Depar ture
Alert
fissa.
L'Allarme allontanamento corsia è
stato attivato. Il sistema di Allarme allontanamento corsia è attivo.
Per ulteriori informazioni sull'Allarme allontanamento
corsia, fare riferimento alla sezione corrispondente.
Proace-Verso_IT.indb 2810/08/2016 12:19

29
1
Strumentazione di bordo
Spacetourer-VP_it_Chap01_instruments-de-bord_ed01-2016
Con il motore avviato, se la lancetta si trova :
- nella zona A , la temperatura del liquido di
raffreddamento è corretta,
- nella zona B , la temperatura del liquido di
raffreddamento è troppo elevata; la spia di
temperatura massima e la spia d'allarme
centralizzato STOP si accendono,
accompagnate da un segnale sonoro e da
un messaggio d'allarme sul display touch
screen.
Fermare tassativamente il veicolo nelle
migliori condizioni di sicurezza.
Attendere qualche minuto prima di spegnere il
motore.
Rivolgersi a un concessionario o a un'officina
autorizzata Toyota oppure a un altro
professionista appropriatamente qualificato ed
equipaggiato. Dopo alcuni minuti di guida, la temperatura
e la pressione salgono nel circuito di
raffreddamento.
Per ripristinare il livello:
F attendere per almeno un'ora il
raffreddamento del motore,
F allentare il tappo di due giri per far scendere la pressione,
F quando la pressione è scesa, togliere il tappo,
F ripristinare il livello fino alla tacca "MA XI".
Attenzione al rischio di ustioni
durante il riempimento del liquido di
raffreddamento. Non riempire oltre il
livello massimo (indicato sul serbatoio).
Temperatura dell'acqua motore Indicatore di manutenzione
Sistema che indica al guidatore la scadenza
della prossima manutenzione da far effettuare
secondo il programma di manutenzione del
costruttore.
Questa scadenza è calcolata a partire
dall'ultimo azzeramento dell'indicatore, in
funzione del chilometraggio percorso e del
tempo trascorso dall'ultimo tagliando di
manutenzione.
Per le versioni Diesel, viene inoltre preso in
considerazione il grado di deterioramento
dell'olio motore (a seconda del paese di vendita
del veicolo).Verifica
Proace-Verso_IT.indb 2910/08/2016 12:19

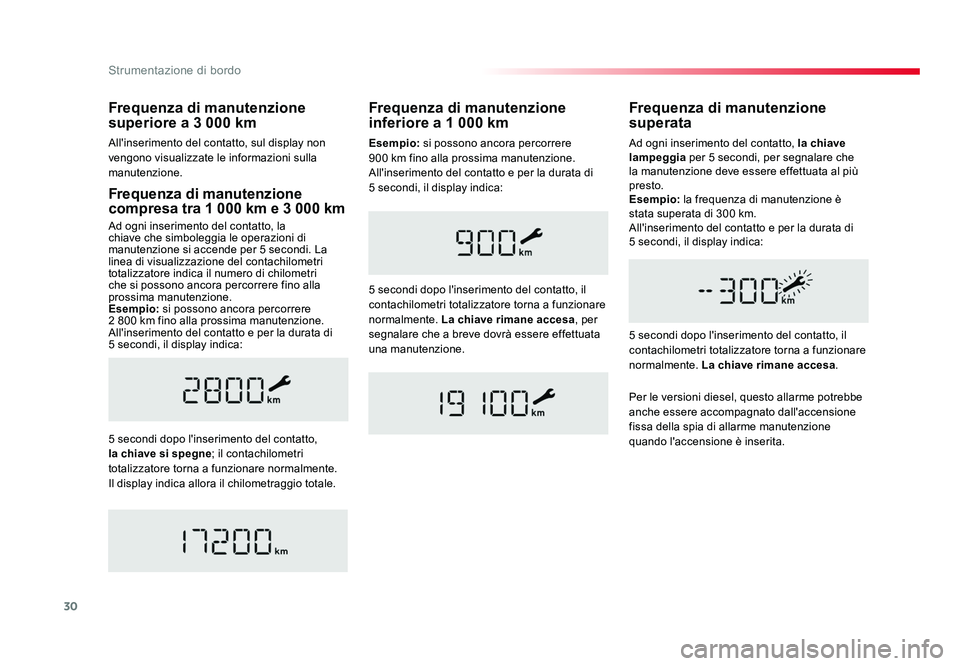

30
Strumentazione di bordo
Spacetourer-VP_it_Chap01_instruments-de-bord_ed01-2016
Frequenza di manutenzione
compresa tra 1 000 km e 3 000 km
Ad ogni inserimento del contatto, la
chiave che simboleggia le operazioni di
manutenzione si accende per 5 secondi. La
linea di visualizzazione del contachilometri
totalizzatore indica il numero di chilometri
che si possono ancora percorrere fino alla
prossima manutenzione.
Esempio: si possono ancora percorrere
2 800 km fino alla prossima manutenzione.
All'inserimento del contatto e per la durata di
5 secondi, il display indica:
5 secondi dopo l'inserimento del contatto,
la chiave si spegne ; il contachilometri
totalizzatore torna a funzionare normalmente.
Il display indica allora il chilometraggio totale.
Frequenza di manutenzione
superata
5 secondi dopo l'inserimento del contatto, il
contachilometri totalizzatore torna a funzionare
normalmente. La chiave rimane accesa .
Ad ogni inserimento del contatto, la chiave
lampeggia
per 5 secondi, per segnalare che
la manutenzione deve essere effettuata al più
presto.
Esempio: la frequenza di manutenzione è
stata superata di 300 km.
All'inserimento del contatto e per la durata di
5 secondi, il display indica:
Frequenza di manutenzione
inferiore a 1 000 km
5 secondi dopo l'inserimento del contatto, il
contachilometri totalizzatore torna a funzionare
normalmente. La chiave rimane accesa , per
segnalare che a breve dovrà essere effettuata
una manutenzione.
Per le versioni diesel, questo allarme potrebbe
anche essere accompagnato dall'accensione
fissa della spia di allarme manutenzione
quando l'accensione è inserita.
Frequenza di manutenzione
superiore a 3 000 km
All'inserimento del contatto, sul display non
vengono visualizzate le informazioni sulla
manutenzione. Esempio:
si possono ancora percorrere
900 km fino alla prossima manutenzione.
All'inserimento del contatto e per la durata di
5 secondi, il display indica:
Proace-Verso_IT.indb 3010/08/2016 12:19
