TOYOTA PROACE 2019 Návod na použitie (in Slovakian)

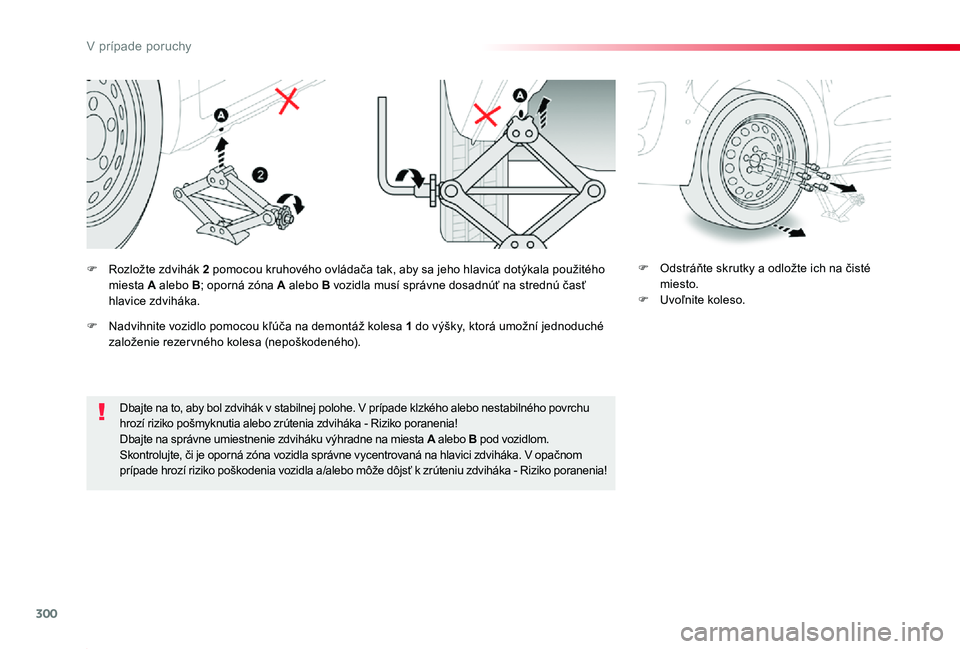

300
Proace_sk_Chap08_En-cas-de-panne_ed01-2019
Dbajte na to, aby bol zdvihák v stabilnej polohe. V prípade klzkého alebo nestabilného povrchu hrozí riziko pošmyknutia alebo zrútenia zdviháka - Riziko poranenia!Dbajte na správne umiestnenie zdviháku výhradne na miesta A alebo B pod vozidlom. Skontrolujte, či je oporná zóna vozidla správne vycentrovaná na hlavici zdviháka. V opačnom prípade hrozí riziko poškodenia vozidla a/alebo môže dôjsť k zrúteniu zdviháka - Riziko poranenia!
F Odstráňte skrutky a odložte ich na čisté miesto.F Uvoľnite koleso.
F Rozložte zdvihák 2 pomocou kruhového ovládača tak, aby sa jeho hlavica dotýkala použitého miesta A alebo B; oporná zóna A alebo B vozidla musí správne dosadnúť na strednú časť hlavice zdviháka.
F Nadvihnite vozidlo pomocou kľúča na demontáž kolesa 1 do výšky, ktorá umožní jednoduché založenie rezer vného kolesa (nepoškodeného).
V prípade poruchy

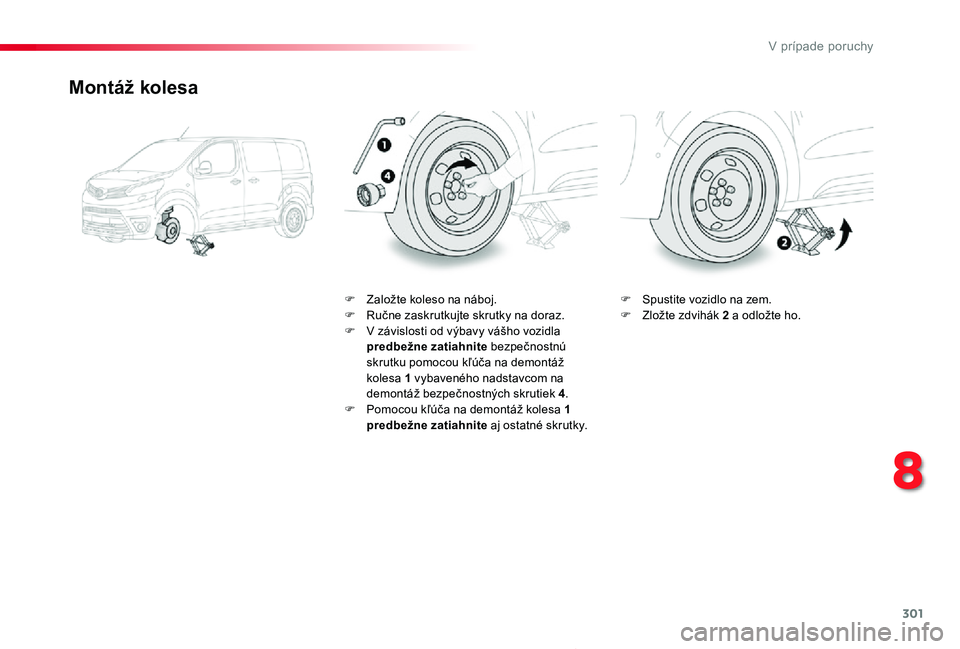

301
Proace_sk_Chap08_En-cas-de-panne_ed01-2019
Montáž kolesa
F Založte koleso na náboj.F Ručne zaskrutkujte skrutky na doraz.F V závislosti od výbavy vášho vozidla predbežne zatiahnite bezpečnostnú skrutku pomocou kľúča na demontáž kolesa 1 vybaveného nadstavcom na demontáž bezpečnostných skrutiek 4.F Pomocou kľúča na demontáž kolesa 1 predbežne zatiahnite aj ostatné skrutky.
F Spustite vozidlo na zem.F Zložte zdvihák 2 a odložte ho.
8
V pr

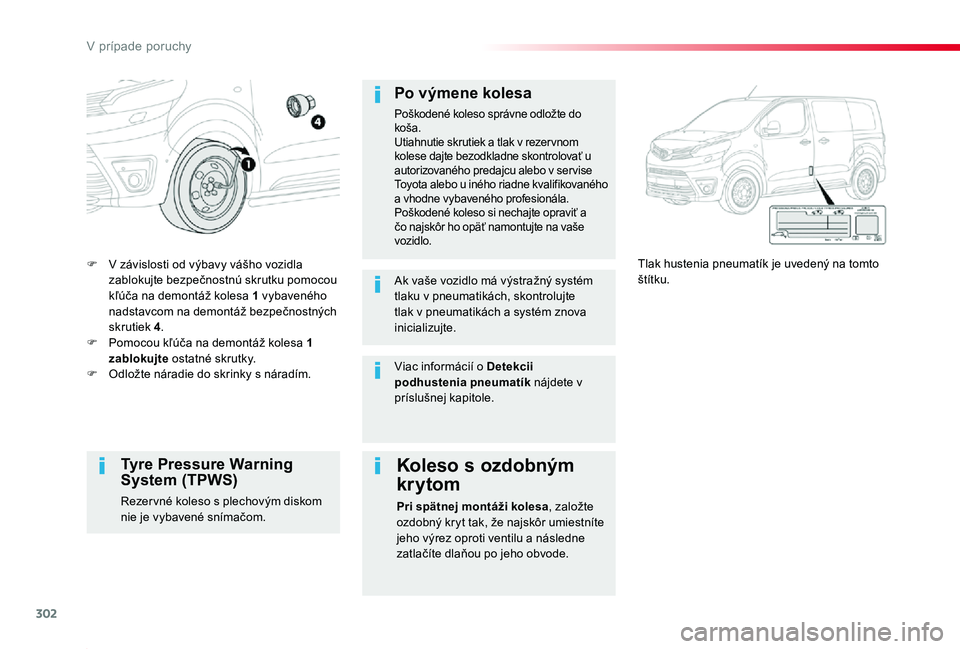

302
Proace_sk_Chap08_En-cas-de-panne_ed01-2019
F V závislosti od výbavy vášho vozidla zablokujte bezpečnostnú skrutku pomocou kľúča na demontáž kolesa 1 vybaveného nadstavcom na demontáž bezpečnostných skrutiek 4.F Pomocou kľúča na demontáž kolesa 1 zablokujte ostatné skrutky.F Odložte náradie do skrinky s náradím.
Tlak hustenia pneumatík je uvedený na tomto štítku.
Po výmene kolesa
Poškodené koleso správne odložte do koša.Utiahnutie skrutiek a tlak v rezer vnom kolese dajte bezodkladne skontrolovať u autorizovaného predajcu alebo v ser vise Toyota alebo u iného riadne kvalifikovaného a vhodne vybaveného profesionála.Poškodené koleso si nechajte opraviť a čo najskôr ho opäť namontujte na vaše vozidlo.
Ak vaše vozidlo má výstražný systém tlaku v pneumatikách, skontrolujte tlak v pneumatikách a systém znova inicializujte.
Tyre Pressure Warning System (TPWS)
Rezer vné koleso s plechovým diskom nie je vybavené snímačom.
Koleso s ozdobným
krytom
Pri spätnej montáži kolesa, založte ozdobný kryt tak, že najskôr umiestníte jeho výrez oproti ventilu a následne
zatlačíte dlaňou po jeho obvode.
Viac informácií o Detekcii podhustenia pneumatík nájdete v príslušnej kapitole.
V prípade poruchy

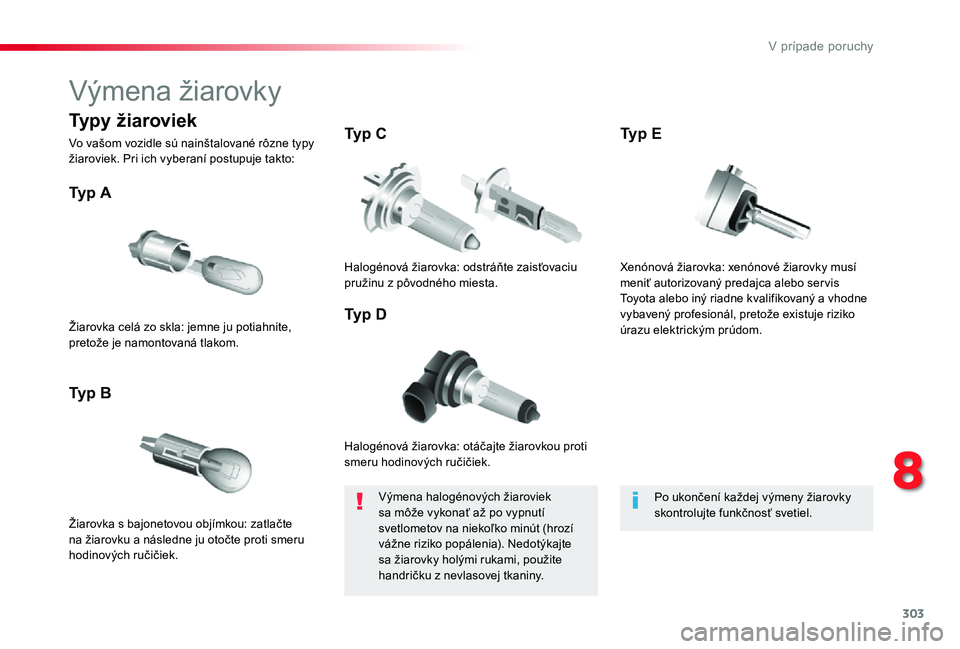

303
Proace_sk_Chap08_En-cas-de-panne_ed01-2019
Výmena žiarovky
Halogénová žiarovka: otáčajte žiarovkou proti smeru hodinových ručičiek.
Ty p A
Žiarovka s bajonetovou objímkou: zatlačte na žiarovku a následne ju otočte proti smeru hodinových ručičiek.
Ty p B
Ty p C
Ty p DŽiarovka celá zo skla: jemne ju potiahnite, pretože je namontovaná tlakom.
Halogénová žiarovka: odstráňte zaisťovaciu pružinu z pôvodného miesta.
Výmena halogénových žiaroviek sa môže vykonať až po vypnutí svetlometov na niekoľko minút (hrozí vážne riziko popálenia). Nedotýkajte sa žiarovky holými rukami, použite handričku z nevlasovej tkaniny.
Po ukončení každej výmeny žiarovky skontrolujte funkčnosť svetiel.
Typy žiaroviek
Vo vašom vozidle sú nainštalované rôzne typy žiaroviek. Pri ich vyberaní postupuje takto:
Xenónová žiarovka: xenónové žiarovky musí meniť autorizovaný predajca alebo ser vis Toyota alebo iný riadne kvalifikovaný a vhodne vybavený profesionál, pretože existuje riziko úrazu elektrickým prúdom.
Ty p E
8
V prípade poruchy

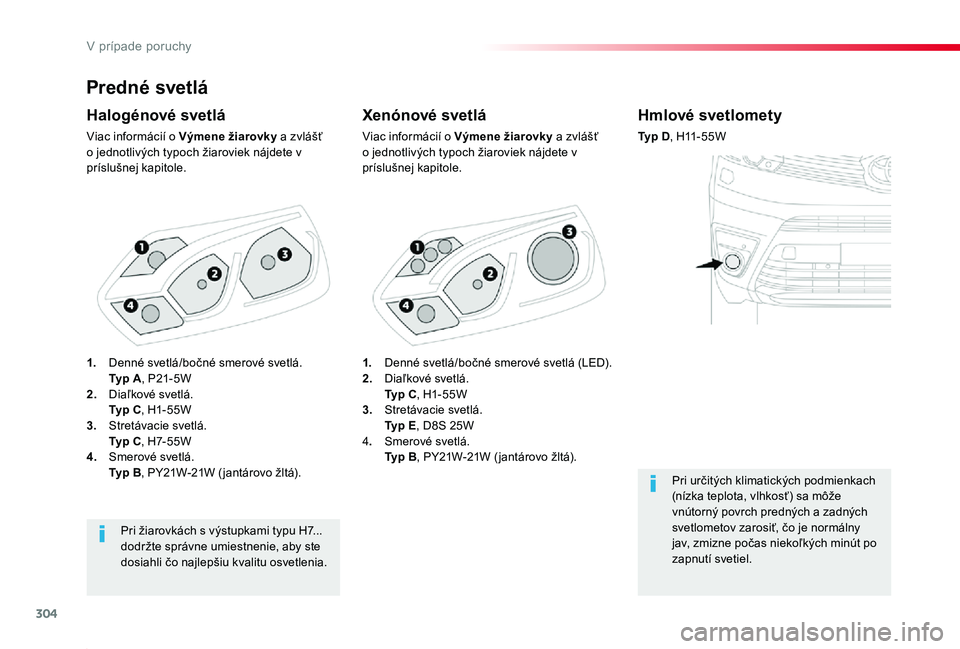

304
Proace_sk_Chap08_En-cas-de-panne_ed01-2019
Predné svetlá
Xenónové svetlá
Viac informácií o Výmene žiarovky a zvlášť o jednotlivých typoch žiaroviek nájdete v príslušnej kapitole.
Halogénové svetlá
Viac informácií o Výmene žiarovky a zvlášť o jednotlivých typoch žiaroviek nájdete v príslušnej kapitole.
Pri žiarovkách s výstupkami typu H7... dodržte správne umiestnenie, aby ste dosiahli čo najlepšiu kvalitu osvetlenia.
Hmlové svetlomety
Ty p D, H11-55W
Pri určitých klimatických podmienkach (nízka teplota, vlhkosť) sa môže vnútorný povrch predných a zadných svetlometov zarosiť, čo je normálny jav, zmizne počas niekoľkých minút po
zapnutí svetiel.
1. Denné svetlá/bočné smerové svetlá (LED). 2. Diaľkové svetlá. Ty p C, H1-55W3. Stretávacie svetlá. Ty p E, D8S 25W4. Smerové svetlá. Ty p B, PY21W-21W ( jantárovo žltá).
1. Denné svetlá/bočné smerové svetlá. Ty p A, P21-5W2. Diaľkové svetlá. Ty p C, H1-55W3. Stretávacie svetlá. Ty p C, H7-55W4. Smerové svetlá. Ty p B, PY21W-21W ( jantárovo žltá).
V prípade poruchy

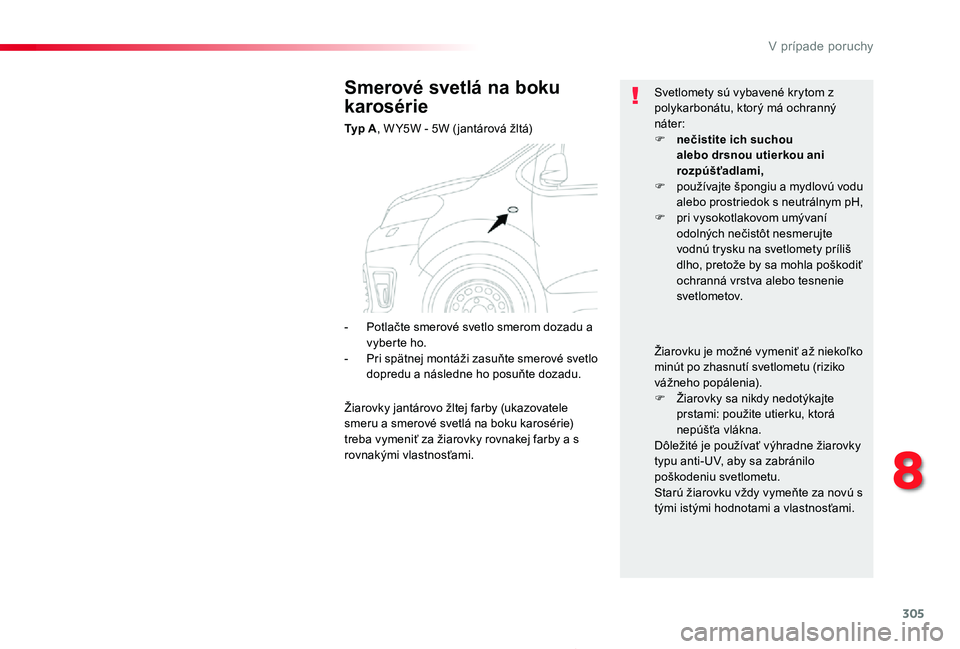

305
8
V prípade poruchy
Proace_sk_Chap08_En-cas-de-panne_ed01-2019
Smerové svetlá na boku
karosérie
Ty p A, W Y5W - 5W ( jantárová žltá)
Svetlomety sú vybavené krytom z polykarbonátu, ktorý má ochranný náter:F nečistite ich suchou alebo drsnou utierkou ani rozpúšťadlami,F používajte špongiu a mydlovú vodu alebo prostriedok s neutrálnym pH,F pri vysokotlakovom umývaní odolných nečistôt nesmerujte vodnú trysku na svetlomety príliš dlho, pretože by sa mohla poškodiť ochranná vrstva alebo tesnenie svetlometov.
Žiarovku je možné vymeniť až niekoľko minút po zhasnutí svetlometu (riziko vážneho popálenia).F Žiarovky sa nikdy nedotýkajte prstami: použite utierku, ktorá nepúšťa vlákna.Dôležité je používať výhradne žiarovky typu anti-UV, aby sa zabránilo poškodeniu svetlometu.Starú žiarovku vždy vymeňte za novú s tými istými hodnotami a vlastnosťami.
- Potlačte smerové svetlo smerom dozadu a vyberte ho.- Pri spätnej montáži zasuňte smerové svetlo dopredu a následne ho posuňte dozadu.
Žiarovky jantárovo žltej farby (ukazovatele smeru a smerové svetlá na boku karosérie) treba vymeniť za žiarovky rovnakej farby a s
rovnakými vlastnosťami.

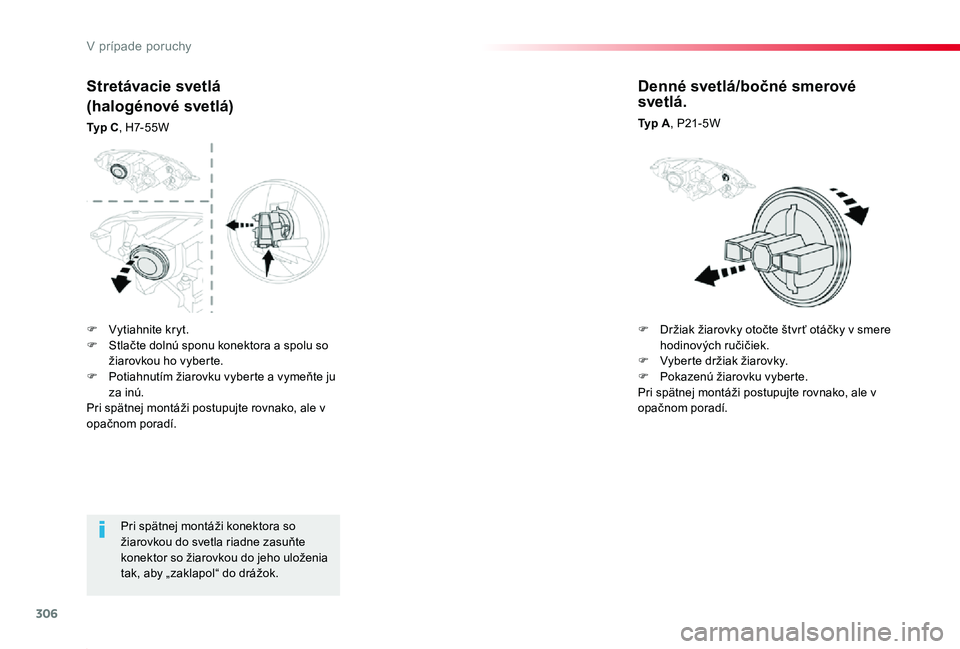

306
V prípade poruchy
Proace_sk_Chap08_En-cas-de-panne_ed01-2019
Pri spätnej montáži konektora so žiarovkou do svetla riadne zasuňte konektor so žiarovkou do jeho uloženia tak, aby „zaklapol“ do drážok.
Stretávacie svetlá
(halogénové svetlá)
Ty p C, H7-55W
Denné svetlá/bočné smerové svetlá.
Ty p A, P21-5W
F Vytiahnite kryt. F Stlačte dolnú sponu konektora a spolu so žiarovkou ho vyberte.F Potiahnutím žiarovku vyberte a vymeňte ju za inú.Pri spätnej montáži postupujte rovnako, ale v opačnom poradí.
F Držiak žiarovky otočte štvr ť otáčky v smere hodinových ručičiek.F Vyberte držiak žiarovky.F Pokazenú žiarovku vyberte. Pri spätnej montáži postupujte rovnako, ale v opačnom poradí.

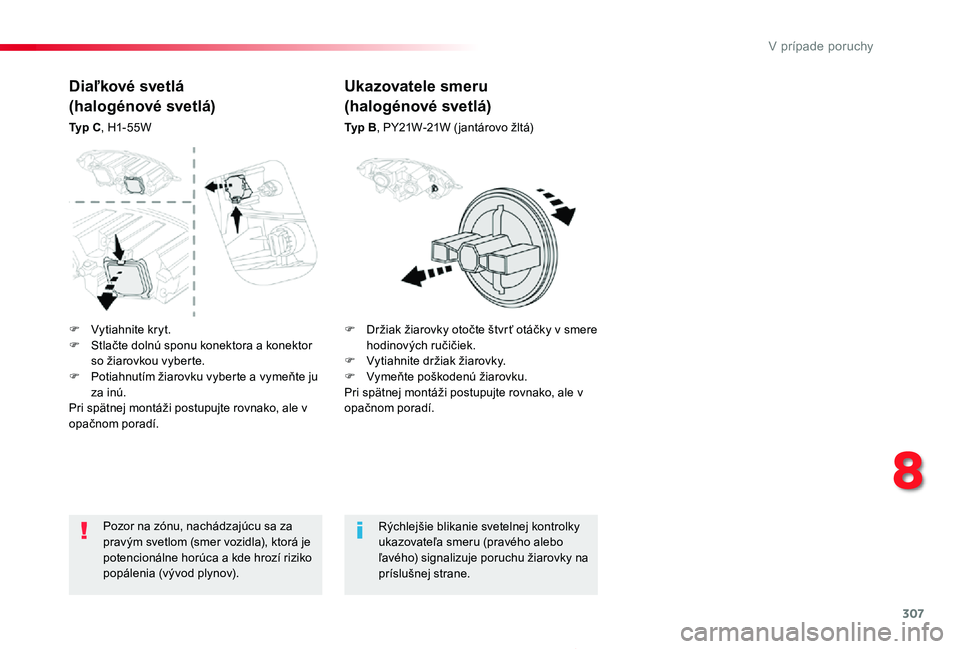

307
8
V prípade poruchy
Proace_sk_Chap08_En-cas-de-panne_ed01-2019
Pozor na zónu, nachádzajúcu sa za pravým svetlom (smer vozidla), ktorá je potencionálne horúca a kde hrozí riziko popálenia (vývod plynov).
Rýchlejšie blikanie svetelnej kontrolky ukazovateľa smeru (pravého alebo ľavého) signalizuje poruchu žiarovky na príslušnej strane.
Ukazovatele smeru
(halogénové svetlá)
Ty p B, PY21W-21W ( jantárovo žltá)
Diaľkové svetlá
(halogénové svetlá)
Ty p C, H1-55W
F Vytiahnite kryt. F Stlačte dolnú sponu konektora a konektor so žiarovkou vyberte.F Potiahnutím žiarovku vyberte a vymeňte ju za inú.Pri spätnej montáži postupujte rovnako, ale v opačnom poradí.
F Držiak žiarovky otočte štvr ť otáčky v smere hodinových ručičiek.F Vytiahnite držiak žiarovky.F Vymeňte poškodenú žiarovku.Pri spätnej montáži postupujte rovnako, ale v opačnom poradí.

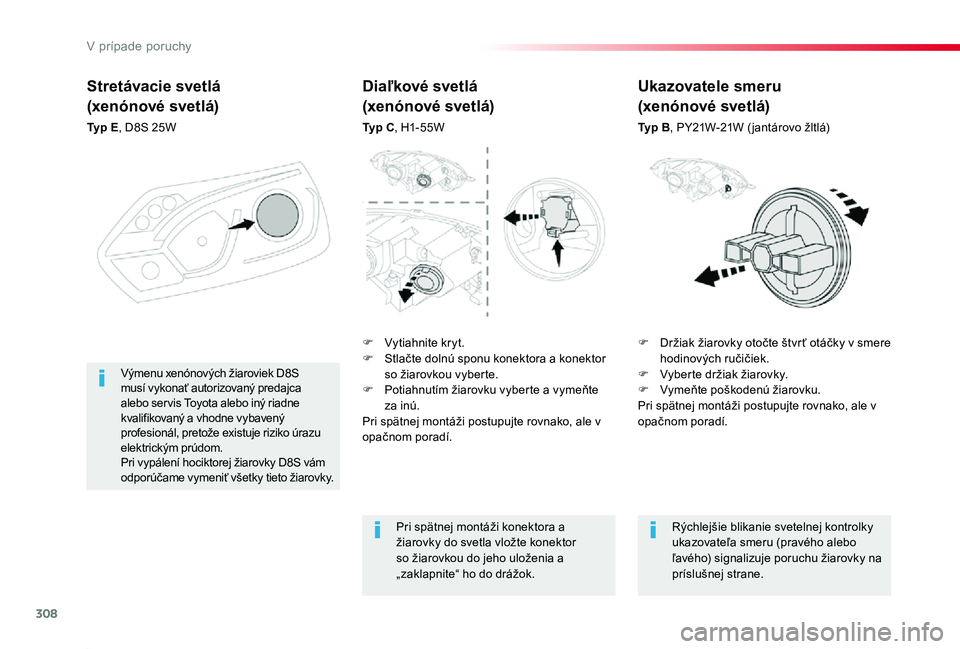

308
Proace_sk_Chap08_En-cas-de-panne_ed01-2019
Stretávacie svetlá
(xenónové svetlá)
Ty p E, D8S 25W
F Držiak žiarovky otočte štvr ť otáčky v smere hodinových ručičiek.F Vyberte držiak žiarovky.F Vymeňte poškodenú žiarovku.Pri spätnej montáži postupujte rovnako, ale v opačnom poradí.
Výmenu xenónových žiaroviek D8S musí vykonať autorizovaný predajca alebo ser vis Toyota alebo iný riadne kvalifikovaný a vhodne vybavený profesionál, pretože existuje riziko úrazu elektrickým prúdom.Pri vypálení hociktorej žiarovky D8S vám odporúčame vymeniť všetky tieto žiarovky.
Diaľkové svetlá
(xenónové svetlá)
Ty p C, H1-55W
Pri spätnej montáži konektora a žiarovky do svetla vložte konektor so žiarovkou do jeho uloženia a „zaklapnite“ ho do drážok.
Rýchlejšie blikanie svetelnej kontrolky ukazovateľa smeru (pravého alebo ľavého) signalizuje poruchu žiarovky na príslušnej strane.
Ukazovatele smeru
(xenónové svetlá)
Ty p B, PY21W-21W ( jantárovo žltlá)
F Vytiahnite kryt. F Stlačte dolnú sponu konektora a konektor so žiarovkou vyberte.F Potiahnutím žiarovku vyberte a vymeňte za inú.Pri spätnej montáži postupujte rovnako, ale v opačnom poradí.
V prípade poruchy

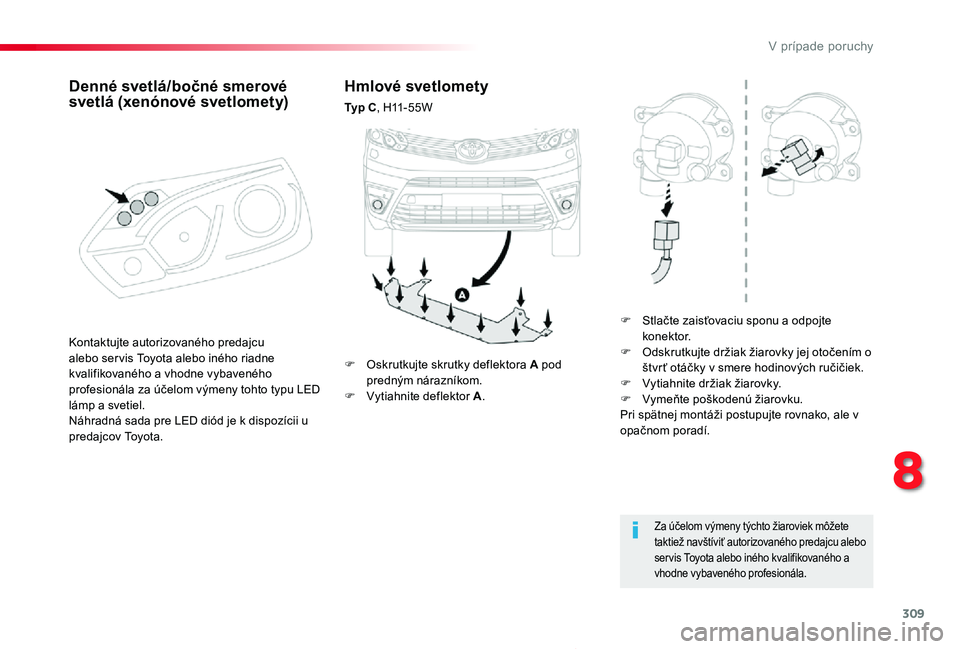

309
8
Kontaktujte autorizovaného predajcu alebo ser vis Toyota alebo iného riadne kvalifikovaného a vhodne vybaveného profesionála za účelom výmeny tohto typu LED lámp a svetiel.Náhradná sada pre LED diód je k dispozícii u predajcov Toyota.
Denné svetlá/bočné smerové svetlá (xenónové svetlomety)
V prípade poruchy
Proace_sk_Chap08_En-cas-de-panne_ed01-2019
Hmlové svetlomety
Ty p C, H11-55W
F Stlačte zaisťovaciu sponu a odpojte konektor.F Odskrutkujte držiak žiarovky jej otočením o štvr ť otáčky v smere hodinových ručičiek.F Vytiahnite držiak žiarovky.F Vymeňte poškodenú žiarovku.Pri spätnej montáži postupujte rovnako, ale v opačnom poradí.
Za účelom výmeny týchto žiaroviek môžete taktiež navštíviť autorizovaného predajcu alebo ser vis Toyota alebo iného kvalifikovaného a vhodne vybaveného profesionála.
F Oskrutkujte skrutky deflektora A pod predným nárazníkom.F Vytiahnite deflektor A.
