TOYOTA PROACE 2019 Návod na použitie (in Slovakian)

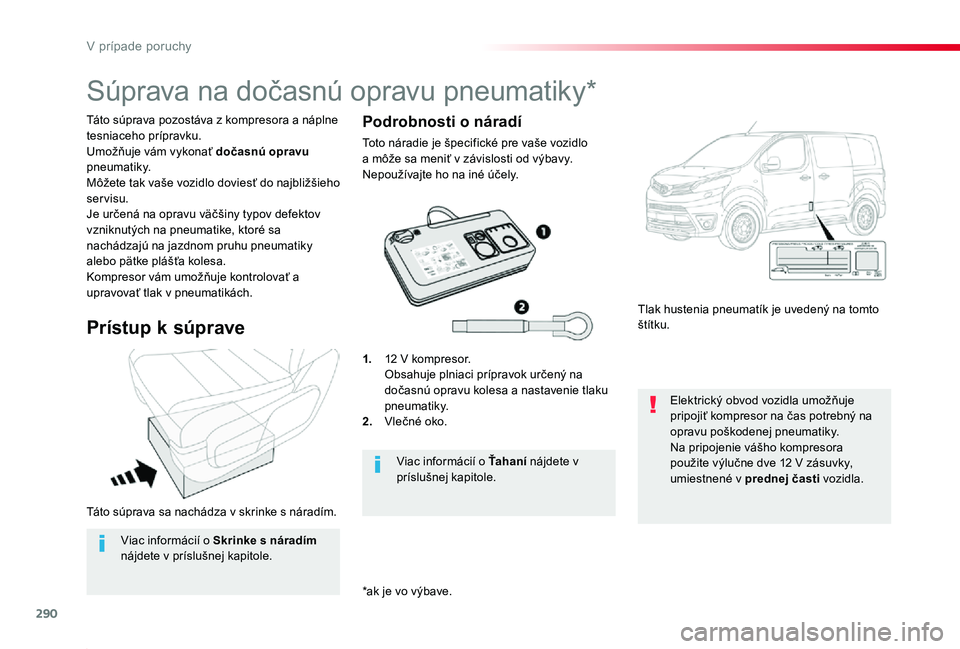

290
Proace_sk_Chap08_En-cas-de-panne_ed01-2019
Táto súprava sa nachádza v skrinke s náradím.
Táto súprava pozostáva z kompresora a náplne tesniaceho prípravku.Umožňuje vám vykonať dočasnú opravu pneumatiky.Môžete tak vaše vozidlo doviesť do najbližšieho servisu.Je určená na opravu väčšiny typov defektov vzniknutých na pneumatike, ktoré sa nachádzajú na jazdnom pruhu pneumatiky alebo pätke plášťa kolesa.Kompresor vám umožňuje kontrolovať a upravovať tlak v pneumatikách.
Súprava na dočasnú opravu pneumatiky*
Prístup k súprave
1. 12 V kompresor. Obsahuje plniaci prípravok určený na dočasnú opravu kolesa a nastavenie tlaku pneumatiky.2. Vlečné oko.
Tlak hustenia pneumatík je uvedený na tomto štítku.
Elektrický obvod vozidla umožňuje pripojiť kompresor na čas potrebný na opravu poškodenej pneumatiky.Na pripojenie vášho kompresora použite výlučne dve 12 V zásuvky, umiestnené v prednej časti vozidla.
Viac informácií o Ťahaní nájdete v príslušnej kapitole.
Podrobnosti o náradí
Toto náradie je špecifické pre vaše vozidlo a môže sa meniť v závislosti od výbavy. Nepoužívajte ho na iné účely.
Viac informácií o Skrinke s náradím
nájdete v príslušnej kapitole.
*ak je vo výbave.
V pr

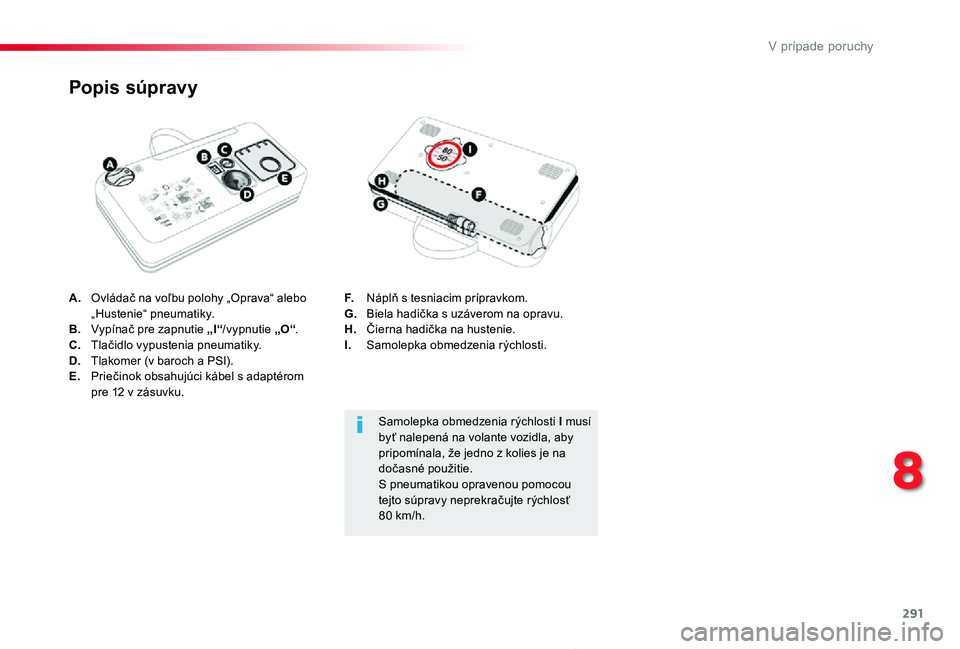

291
Proace_sk_Chap08_En-cas-de-panne_ed01-2019
A. Ovládač na voľbu polohy „Oprava“ alebo „Hustenie“ pneumatiky.B. Vypínač pre zapnutie „I“/vypnutie „O“.C. Tlačidlo vypustenia pneumatiky.D. Tlakomer (v baroch a PSI).E. Priečinok obsahujúci kábel s adaptérom pre 12 v zásuvku.
Popis súpravy
F. Náplň s tesniacim prípravkom.G. Biela hadička s uzáverom na opravu.H. Čierna hadička na hustenie.I. Samolepka obmedzenia rýchlosti.
Samolepka obmedzenia rýchlosti I musí byť nalepená na volante vozidla, aby pripomínala, že jedno z kolies je na dočasné použitie.S pneumatikou opravenou pomocou tejto súpravy neprekračujte rýchlosť 80 km/h.
8
V prípade poruchy

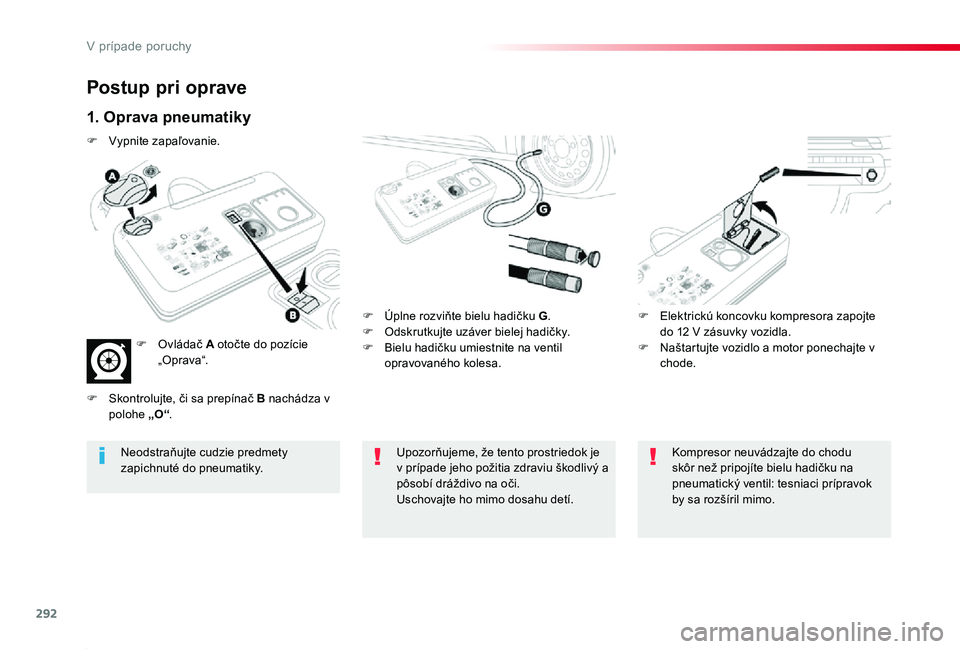

292
Proace_sk_Chap08_En-cas-de-panne_ed01-2019
Postup pri oprave
1. Oprava pneumatiky
F Úplne rozviňte bielu hadičku G.F Odskrutkujte uzáver bielej hadičky.F Bielu hadičku umiestnite na ventil opravovaného kolesa.
F Elektrickú koncovku kompresora zapojte do 12 V zásuvky vozidla.F Naštartujte vozidlo a motor ponechajte v chode.
Upozorňujeme, že tento prostriedok je v prípade jeho požitia zdraviu škodlivý a pôsobí dráždivo na oči.Uschovajte ho mimo dosahu detí.
Neodstraňujte cudzie predmety zapichnuté do pneumatiky.
Kompresor neuvádzajte do chodu skôr než pripojíte bielu hadičku na pneumatický ventil: tesniaci prípravok by sa rozšíril mimo.
F Vypnite zapaľovanie.
F Ovládač A otočte do pozície „O prava“.
F Skontrolujte, či sa prepínač B nachádza v polohe „O“.
V prípade poruchy

293
Proace_sk_Chap08_En-cas-de-panne_ed01-2019

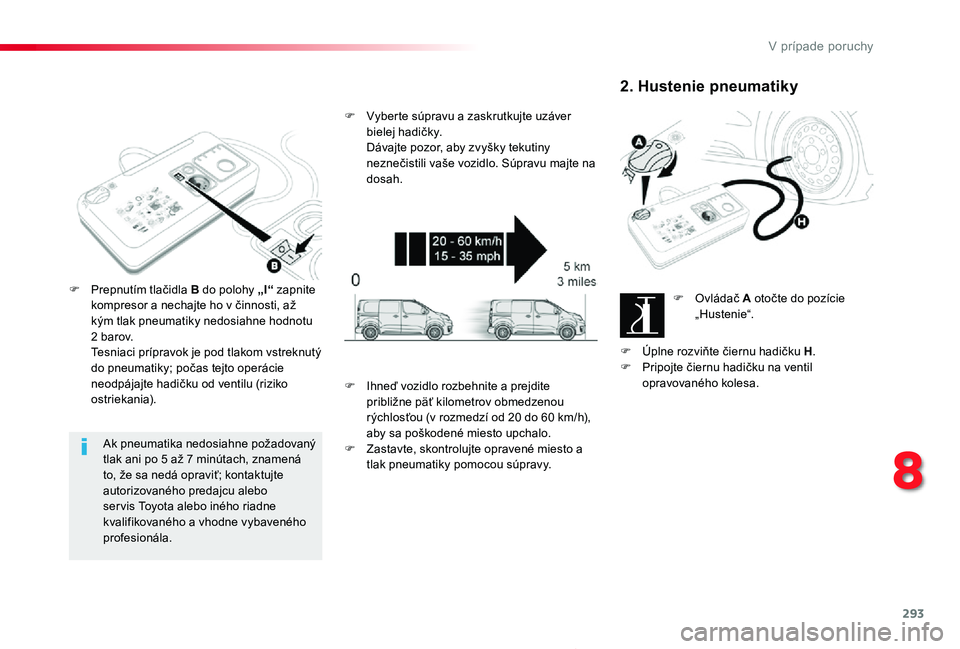

Ak pneumatika nedosiahne požadovaný tlak ani po 5 až 7 minútach, znamená to, že sa nedá opraviť; kontaktujte autorizovaného predajcu alebo ser vis Toyota alebo iného riadne kvalifikovaného a vhodne vybaveného profesionála.
F Prepnutím tlačidla B do polohy „I“ zapnite kompresor a nechajte ho v činnosti, až kým tlak pneumatiky nedosiahne hodnotu 2 barov. Tesniaci prípravok je pod tlakom vstreknutý do pneumatiky; počas tejto operácie neodpájajte hadičku od ventilu (riziko ostriekania).
F Vyberte súpravu a zaskrutkujte uzáver bielej hadičky. Dávajte pozor, aby zvyšky tekutiny neznečistili vaše vozidlo. Súpravu majte na dosah.
2. Hustenie pneumatiky
F Ovládač A otočte do pozície „ Hustenie“.
F Úplne rozviňte čiernu hadičku H.F Pripojte čiernu hadičku na ventil opravovaného kolesa.F Ihneď vozidlo rozbehnite a prejdite približne päť kilometrov obmedzenou rýchlosťou (v rozmedzí od 20 do 60 km/h), aby sa poškodené miesto upchalo.
F Zastavte, skontrolujte opravené miesto a tlak pneumatiky pomocou súpravy.
8
V prípade poruchy

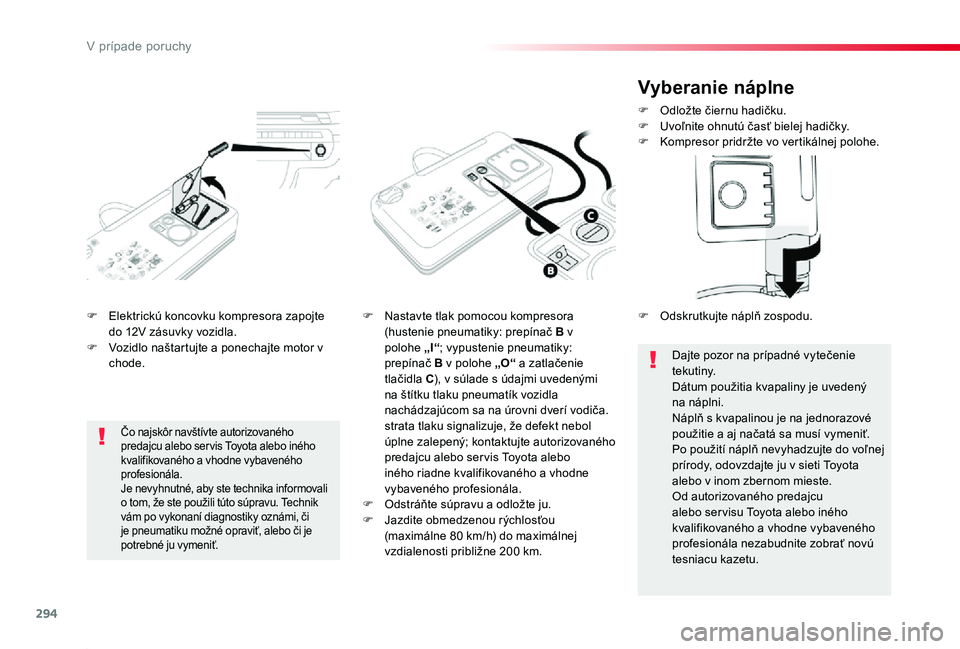

294
Proace_sk_Chap08_En-cas-de-panne_ed01-2019
F Elektrickú koncovku kompresora zapojte do 12V zásuvky vozidla.F Vozidlo naštartujte a ponechajte motor v chode.
F Nastavte tlak pomocou kompresora (hustenie pneumatiky: prepínač B v polohe „I“; vypustenie pneumatiky: prepínač B v polohe „O“ a zatlačenie tlačidla C), v súlade s údajmi uvedenými na štítku tlaku pneumatík vozidla nachádzajúcom sa na úrovni dverí vodiča. strata tlaku signalizuje, že defekt nebol úplne zalepený; kontaktujte autorizovaného predajcu alebo ser vis Toyota alebo iného riadne kvalifikovaného a vhodne vybaveného profesionála.F Odstráňte súpravu a odložte ju.F Jazdite obmedzenou rýchlosťou (maximálne 80 km/h) do maximálnej vzdialenosti približne 200 km.
Čo najskôr navštívte autorizovaného predajcu alebo ser vis Toyota alebo iného kvalifikovaného a vhodne vybaveného profesionála.Je nevyhnutné, aby ste technika informovali o tom, že ste použili túto súpravu. Technik vám po vykonaní diagnostiky oznámi, či je pneumatiku možné opraviť, alebo či je potrebné ju vymeniť.
Vyberanie náplne
F Odložte čiernu hadičku.F Uvoľnite ohnutú časť bielej hadičky.F Kompresor pridržte vo vertikálnej polohe.
Dajte pozor na prípadné vytečenie te k u t i ny.Dátum použitia kvapaliny je uvedený na náplni.Náplň s kvapalinou je na jednorazové použitie a aj načatá sa musí vymeniť.Po použití náplň nevyhadzujte do voľnej prírody, odovzdajte ju v sieti Toyota alebo v inom zbernom mieste.Od autorizovaného predajcu alebo ser visu Toyota alebo iného kvalifikovaného a vhodne vybaveného profesionála nezabudnite zobrať novú tesniacu kazetu.
F Odskrutkujte náplň zospodu.
V prípade poruchy

295
Proace_sk_Chap08_En-cas-de-panne_ed01-2019

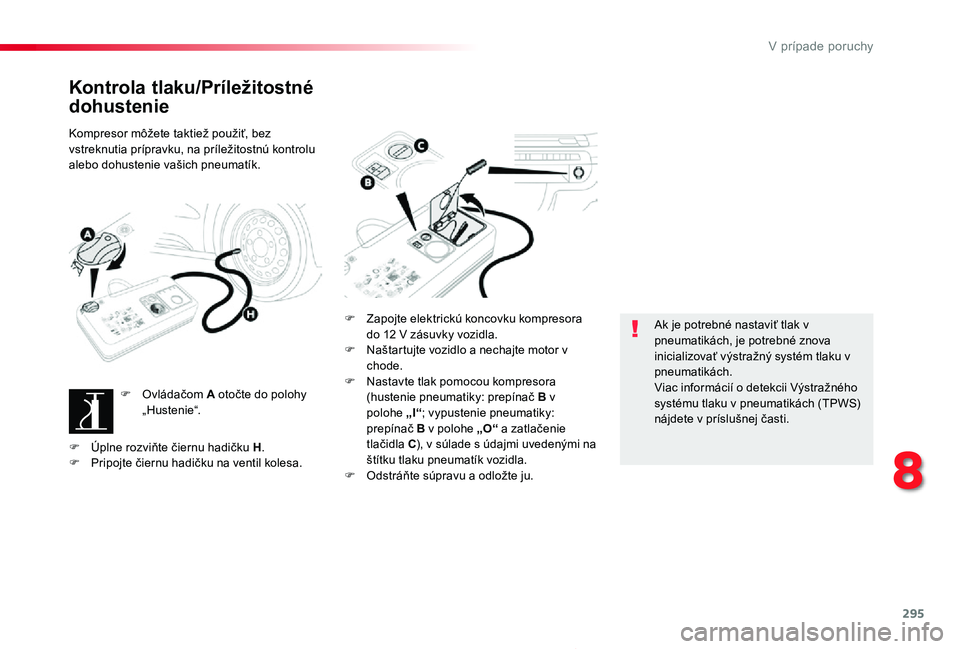

Kontrola tlaku/Príležitostné
dohustenie
Kompresor môžete taktiež použiť, bez vstreknutia prípravku, na príležitostnú kontrolu alebo dohustenie vašich pneumatík.
F Ovládačom A otočte do polohy „ Hustenie“.
F Zapojte elektrickú koncovku kompresora do 12 V zásuvky vozidla.F Naštartujte vozidlo a nechajte motor v chode.F Nastavte tlak pomocou kompresora (hustenie pneumatiky: prepínač B v polohe „I“; vypustenie pneumatiky: prepínač B v polohe „O“ a zatlačenie tlačidla C), v súlade s údajmi uvedenými na štítku tlaku pneumatík vozidla.F Odstráňte súpravu a odložte ju.
Ak je potrebné nastaviť tlak v pneumatikách, je potrebné znova inicializovať výstražný systém tlaku v pneumatikách.Viac informácií o detekcii Výstražného systému tlaku v pneumatikách (TPWS) nájdete v príslušnej časti.
F Úplne rozviňte čiernu hadičku H.F Pripojte čiernu hadičku na ventil kolesa.
8
V prípade poruchy

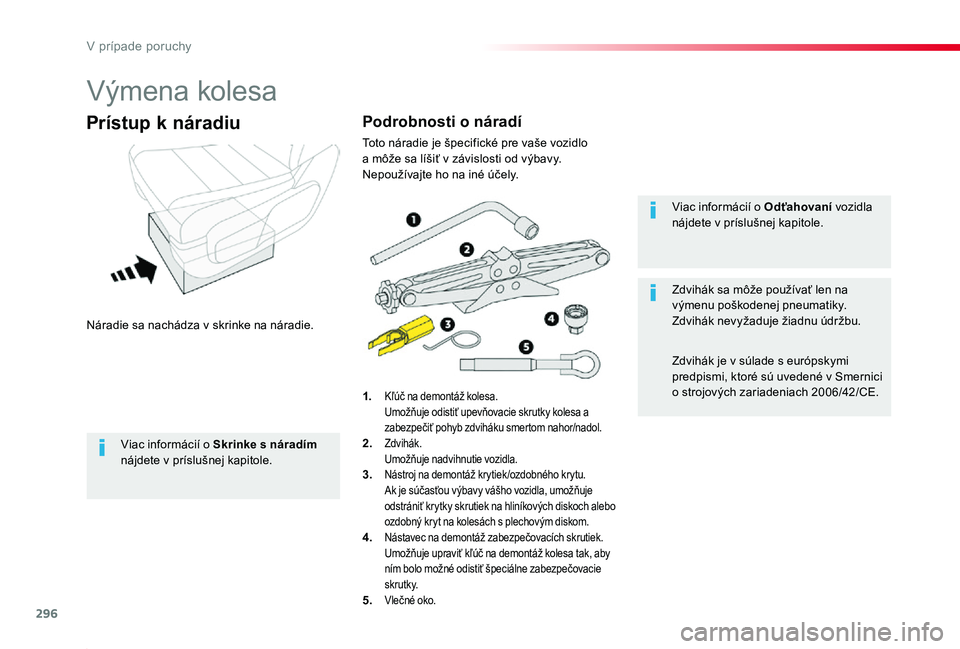

296
Proace_sk_Chap08_En-cas-de-panne_ed01-2019
Výmena kolesa
Náradie sa nachádza v skrinke na náradie.
Prístup k náradiu
1. Kľúč na demontáž kolesa. Umožňuje odistiť upevňovacie skrutky kolesa a zabezpečiť pohyb zdviháku smertom nahor/nadol.2. Zdvihák.
Umožňuje nadvihnutie vozidla.3. Nástroj na demontáž krytiek /ozdobného krytu. Ak je súčasťou výbavy vášho vozidla, umožňuje odstrániť krytky skrutiek na hliníkových diskoch alebo ozdobný kryt na kolesách s plechovým diskom.4. Nástavec na demontáž zabezpečovacích skrutiek. Umožňuje upraviť kľúč na demontáž kolesa tak, aby ním bolo možné odistiť špeciálne zabezpečovacie s k r u t k y.
5. Vlečné oko.
Viac informácií o Odťahovaní vozidla nájdete v príslušnej kapitole.
Zdvihák sa môže používať len na výmenu poškodenej pneumatiky.Zdvihák nevyžaduje žiadnu údržbu.
Zdvihák je v súlade s európskymi predpismi, ktoré sú uvedené v Smernici o strojových zariadeniach 2006/42/CE.
Podrobnosti o náradí
Toto náradie je špecifické pre vaše vozidlo a môže sa líšiť v závislosti od výbavy. Nepoužívajte ho na iné účely.
Viac informácií o Skrinke s náradím nájdete v príslušnej kapitole.
V prípade poruchy

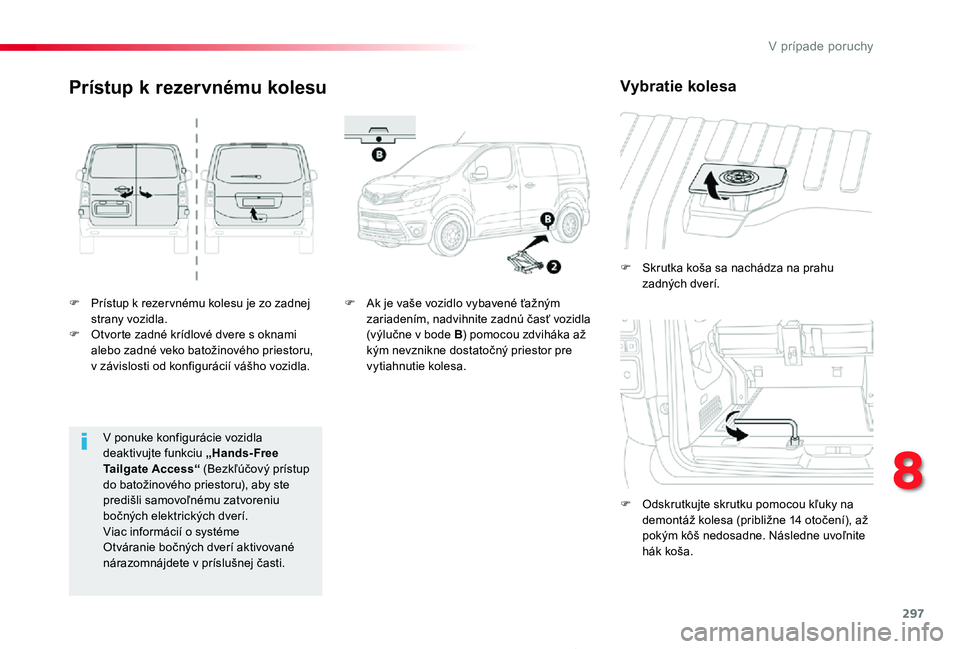

297
Proace_sk_Chap08_En-cas-de-panne_ed01-2019
F Prístup k rezer vnému kolesu je zo zadnej strany vozidla.F Otvorte zadné krídlové dvere s oknami alebo zadné veko batožinového priestoru, v závislosti od konfigurácií vášho vozidla.
F Skrutka koša sa nachádza na prahu zadných dverí.
F Odskrutkujte skrutku pomocou kľuky na demontáž kolesa (približne 14 otočení), až pokým kôš nedosadne. Následne uvoľnite hák koša.
Prístup k rezervnému kolesu
F Ak je vaše vozidlo vybavené ťažným zariadením, nadvihnite zadnú časť vozidla (výlučne v bode B) pomocou zdviháka až kým nevznikne dostatočný priestor pre vytiahnutie kolesa.
Vybratie kolesa
V ponuke konfigurácie vozidla deaktivujte funkciu „Hands-Free Tailgate Access“ (Bezkľúčový prístup do batožinového priestoru), aby ste predišli samovoľnému zatvoreniu bočných elektrických dverí.Viac informácií o systéme
Otváranie bočných dverí aktivované nárazomnájdete v príslušnej časti.
8
V pr

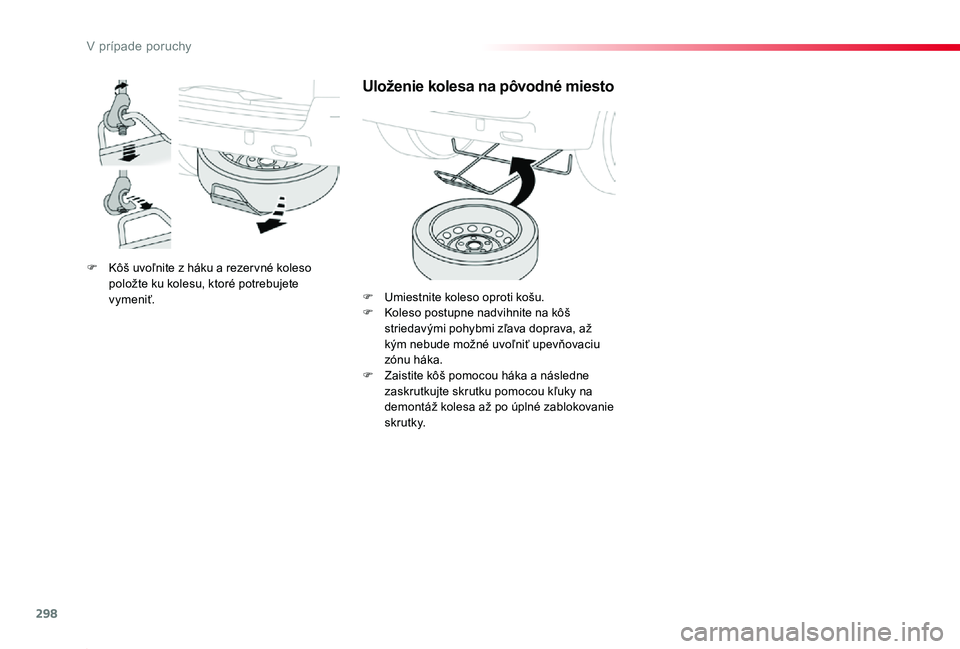

298
Proace_sk_Chap08_En-cas-de-panne_ed01-2019
F Kôš uvoľnite z háku a rezer vné koleso položte ku kolesu, ktoré potrebujete v ymeniť.
Uloženie kolesa na pôvodné miesto
F Umiestnite koleso oproti košu.F Koleso postupne nadvihnite na kôš striedavými pohybmi zľava doprava, až kým nebude možné uvoľniť upevňovaciu zónu háka.F Zaistite kôš pomocou háka a následne zaskrutkujte skrutku pomocou kľuky na demontáž kolesa až po úplné zablokovanie s k r u t k y.
V p

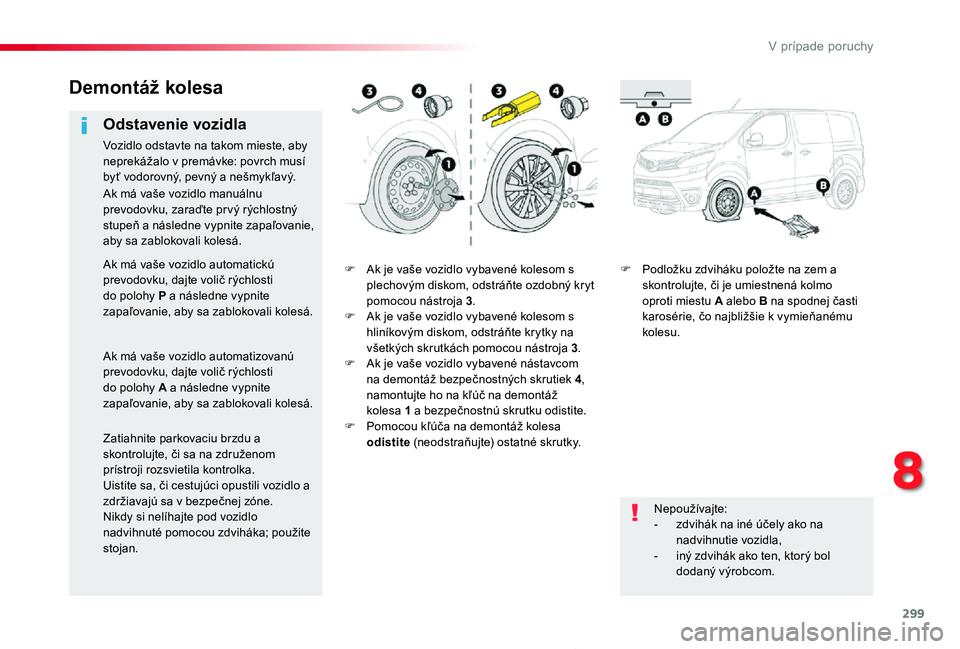

299
Proace_sk_Chap08_En-cas-de-panne_ed01-2019
F Ak je vaše vozidlo vybavené kolesom s plechovým diskom, odstráňte ozdobný kryt pomocou nástroja 3.F Ak je vaše vozidlo vybavené kolesom s hliníkovým diskom, odstráňte krytky na všetkých skrutkách pomocou nástroja 3.F Ak je vaše vozidlo vybavené nástavcom na demontáž bezpečnostných skrutiek 4, namontujte ho na kľúč na demontáž kolesa 1 a bezpečnostnú skrutku odistite.F Pomocou kľúča na demontáž kolesa odistite (neodstraňujte) ostatné skrutky.
F Podložku zdviháku položte na zem a skontrolujte, či je umiestnená kolmo oproti miestu A alebo B na spodnej časti karosérie, čo najbližšie k vymieňanému kolesu.
Demontáž kolesa
Odstavenie vozidla
Vozidlo odstavte na takom mieste, aby neprekážalo v premávke: povrch musí byť vodorovný, pevný a nešmykľavý.
Nepoužívajte:- zdvihák na iné účely ako na nadvihnutie vozidla,
- iný zdvihák ako ten, ktorý bol dodaný výrobcom.
Ak má vaše vozidlo manuálnu prevodovku, zaraďte pr vý rýchlostný stupeň a následne vypnite zapaľovanie, aby sa zablokovali kolesá.
Ak má vaše vozidlo automatickú prevodovku, dajte volič rýchlosti do polohy P a následne vypnite zapaľovanie, aby sa zablokovali kolesá.
Ak má vaše vozidlo automatizovanú prevodovku, dajte volič rýchlosti do polohy A a následne vypnite zapaľovanie, aby sa zablokovali kolesá.
Zatiahnite parkovaciu brzdu a
skontrolujte, či sa na združenom prístroji rozsvietila kontrolka.Uistite sa, či cestujúci opustili vozidlo a zdržiavajú sa v bezpečnej zóne.Nikdy si nelíhajte pod vozidlo nadvihnuté pomocou zdviháka; použite stojan.
