S pomocí kamery umístěné v horní části čelního skla hodnotí systém stav pozornosti řidiče porovnáváním odchylek dráhy vozu v porovnání s podélným vodorovným značením.Tato funkce je vhodná zejména pro rychlostní silnice (rychlost vyšší než 65 km/h).

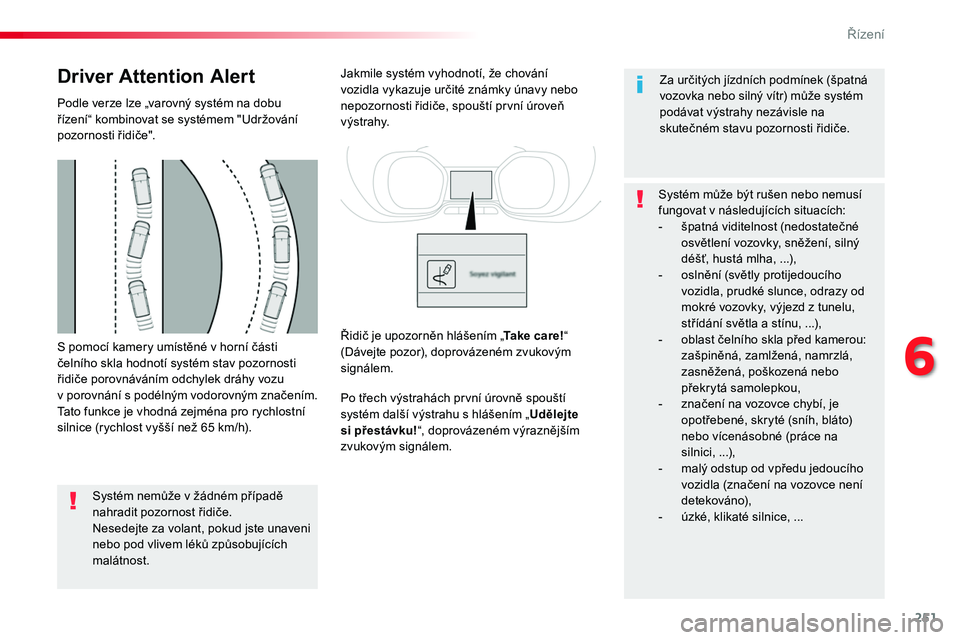

Driver Attention Alert
Podle verze lze „varovný systém na dobu řízení“ kombinovat se systémem "Udržování pozornosti řidiče".
Systém nemůže v žádném případě nahradit pozornost řidiče.Nesedejte za volant, pokud jste unaveni nebo pod vlivem léků způsobujících malátnost.
Jakmile systém vyhodnotí, že chování vozidla vykazuje určité známky únavy nebo nepozornosti řidiče, spouští první úroveň v ýst r a hy.
Po třech výstrahách první úrovně spouští systém další výstrahu s hlášením „Udělejte si přestávku!“, doprovázeném výraznějším zvukovým signálem.
Za určitých jízdních podmínek (špatná vozovka nebo silný vítr) může systém podávat výstrahy nezávisle na skutečném stavu pozornosti řidiče.
Systém může být rušen nebo nemusí fungovat v následujících situacích:
- špatná viditelnost (nedostatečné osvětlení vozovky, sněžení, silný déšť, hustá mlha, ...),- oslnění (světly protijedoucího vozidla, prudké slunce, odrazy od mokré vozovky, výjezd z tunelu, střídání světla a stínu, ...),- oblast čelního skla před kamerou: zašpiněná, zamlžená, namrzlá, zasněžená, poškozená nebo překrytá samolepkou,- značení na vozovce chybí, je opotřebené, skryté (sníh, bláto) nebo vícenásobné (práce na silnici, ...),- malý odstup od vpředu jedoucího vozidla (značení na vozovce není detekováno),- úzké, klikaté silnice, ...
Řidič je upozorněn hlášením „Take care!“ (Dávejte pozor), doprovázeném zvukovým signálem.
6
Řízení

252
Proace_cs_Chap06_conduite_ed01-2016

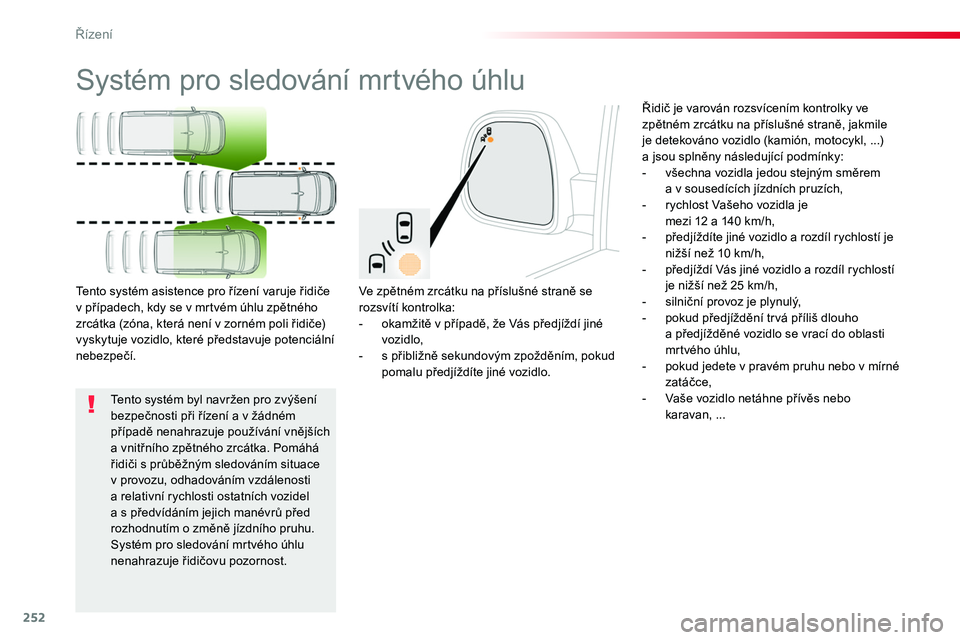

Systém pro sledování mrtvého úhlu
Ve zpětném zrcátku na příslušné straně se rozsvítí kontrolka:- okamžitě v případě, že Vás předjíždí jiné vozidlo,- s přibližně sekundovým zpožděním, pokud pomalu předjíždíte jiné vozidlo.
Tento systém asistence pro řízení varuje řidiče v případech, kdy se v mrtvém úhlu zpětného zrcátka (zóna, která není v zorném poli řidiče) vyskytuje vozidlo, které představuje potenciální nebezpečí.
Řidič je varován rozsvícením kontrolky ve zpětném zrcátku na příslušné straně, jakmile je detekováno vozidlo (kamión, motocykl, ...) a jsou splněny následující podmínky:- všechna vozidla jedou stejným směrem a v sousedících jízdních pruzích,- rychlost Vašeho vozidla je mezi 12 a 140 km/h,- předjíždíte jiné vozidlo a rozdíl rychlostí je nižší než 10 km/h,- předjíždí Vás jiné vozidlo a rozdíl rychlostí je nižší než 25 km/h,- silniční provoz je plynulý,- pokud předjíždění trvá příliš dlouho a předjížděné vozidlo se vrací do oblasti mrtvého úhlu,- pokud jedete v pravém pruhu nebo v mírné zatáčce,- Vaše vozidlo netáhne přívěs nebo karavan, ...Tento systém byl navržen pro zvýšení bezpečnosti při řízení a v žádném případě nenahrazuje používání vnějších a vnitřního zpětného zrcátka. Pomáhá řidiči s průběžným sledováním situace v provozu, odhadováním vzdálenosti a relativní rychlosti ostatních vozidel a s předvídáním jejich manévrů před rozhodnutím o změně jízdního pruhu.Systém pro sledování mrtvého úhlu nenahrazuje řidičovu pozornost.
Řízení

253
Proace_cs_Chap06_conduite_ed01-2016

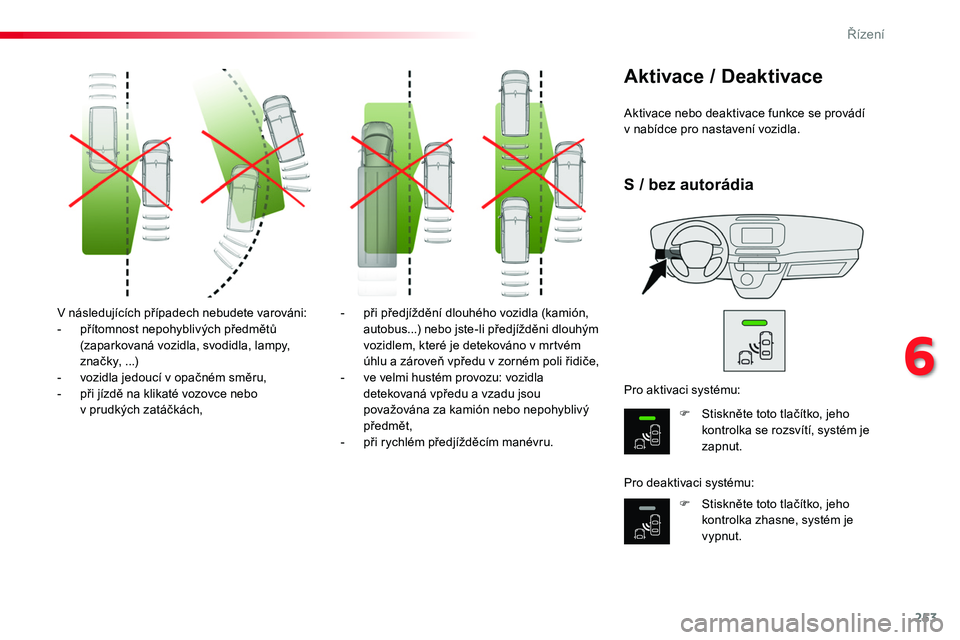

V následujících případech nebudete varováni:- přítomnost nepohyblivých předmětů (zaparkovaná vozidla, svodidla, lampy, značky, ...)- vozidla jedoucí v opačném směru,- při jízdě na klikaté vozovce nebo v prudkých zatáčkách,
- při předjíždění dlouhého vozidla (kamión, autobus...) nebo jste-li předjížděni dlouhým vozidlem, které je detekováno v mrtvém úhlu a zároveň vpředu v zorném poli řidiče,- ve velmi hustém provozu: vozidla detekovaná vpředu a vzadu jsou považována za kamión nebo nepohyblivý předmět,
- při rychlém předjížděcím manévru.
Aktivace nebo deaktivace funkce se provádí v nabídce pro nastavení vozidla.
Aktivace / Deaktivace
F Stiskněte toto tlačítko, jeho kontrolka se rozsvítí, systém je zapnut.
F Stiskněte toto tlačítko, jeho kontrolka zhasne, systém je vypnut.
Pro aktivaci systému:
Pro deaktivaci systému:
S / bez autorádia
6
Řízení

254
Proace_cs_Chap06_conduite_ed01-2016

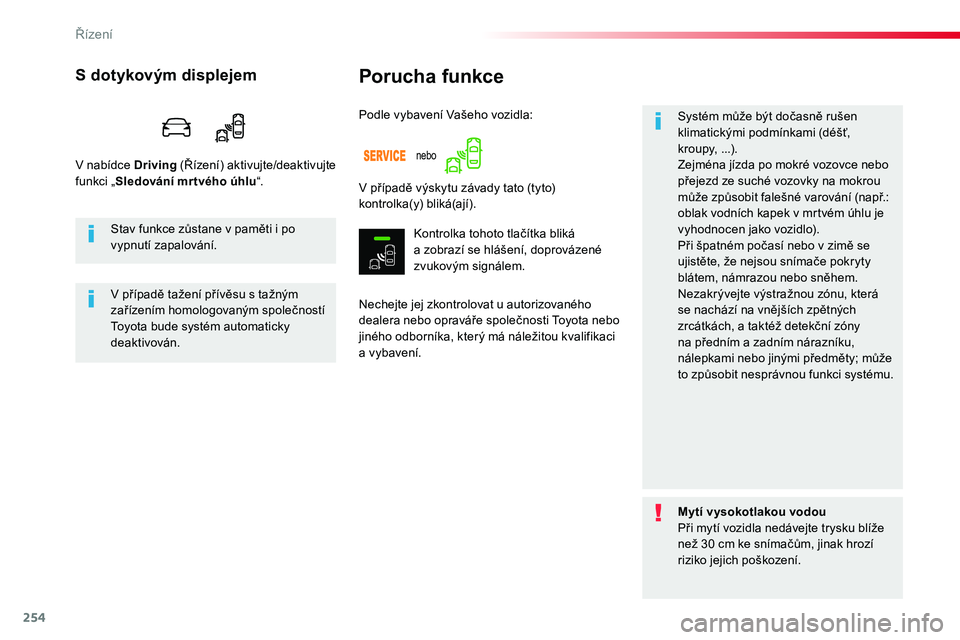

Porucha funkce
Nechejte jej zkontrolovat u autorizovaného dealera nebo opraváře společnosti Toyota nebo jiného odborníka, který má náležitou kvalifikaci a vybavení.
Systém může být dočasně rušen klimatickými podmínkami (déšť, kroupy, ...).Zejména jízda po mokré vozovce nebo přejezd ze suché vozovky na mokrou může způsobit falešné varování (např.: oblak vodních kapek v mrtvém úhlu je vyhodnocen jako vozidlo).Při špatném počasí nebo v zimě se ujistěte, že nejsou snímače pokryty blátem, námrazou nebo sněhem.Nezakrývejte výstražnou zónu, která se nachází na vnějších zpětných zrcátkách, a taktéž detekční zóny na předním a zadním nárazníku, nálepkami nebo jinými předměty; může to způsobit nesprávnou funkci systému.
Podle vybavení Vašeho vozidla:
S dotykovým displejem
V nabídce Driving (Řízení) aktivujte/deaktivujte funkci „Sledování mr tvého úhlu“.V případě výskytu závady tato (tyto) kontrolka(y) bliká(ají).
Kontrolka tohoto tlačítka bliká a zobrazí se hlášení, doprovázené zvukovým signálem.
Stav funkce zůstane v paměti i po vypnutí zapalování.
V případě tažení přívěsu s tažným zařízením homologovaným společností Toyota bude systém automaticky deaktivován.
Mytí vysokotlakou vodouPři mytí vozidla nedávejte trysku blíže než 30 cm ke snímačům, jinak hrozí riziko jejich poškození.
nebo
Řízení

255
Proace_cs_Chap06_conduite_ed01-2016
S pomocí čidel umístěných v nárazníku signalizuje tato funkce blízkost všech překážek (např.: chodec, vozidlo, strom, závora) nacházejících se v detekované oblasti.Některé typy překážek (např.: kůl, kužel vyznačující staveniště), které jsou zaznamenány na začátku parkovacího manévru, nemusejí být signalizovány na jeho
konci, dostanou-li se do mrtvých úhlů snímačů.

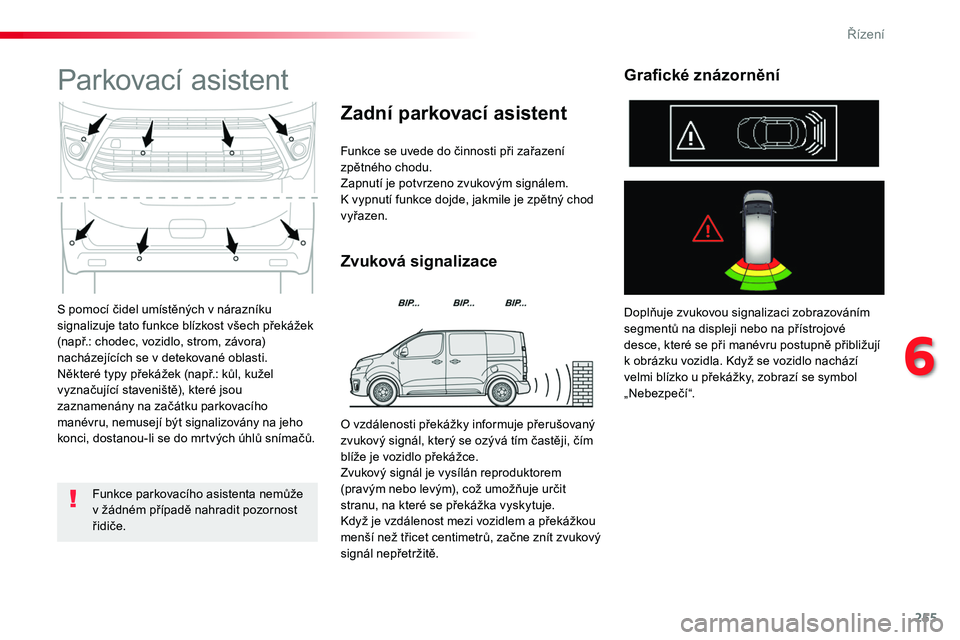

Parkovací asistent
Funkce se uvede do činnosti při zařazení zpětného chodu.Zapnutí je potvrzeno zvukovým signálem.K vypnutí funkce dojde, jakmile je zpětný chod vyřazen.
Zvuková signalizace
Zadní parkovací asistent
Doplňuje zvukovou signalizaci zobrazováním segmentů na displeji nebo na přístrojové desce, které se při manévru postupně přibližují k obrázku vozidla. Když se vozidlo nachází velmi blízko u překážky, zobrazí se symbol „Nebezpečí“.
Grafické znázornění
Funkce parkovacího asistenta nemůže v žádném případě nahradit pozornost řidiče.
O vzdálenosti překážky informuje přerušovaný zvukový signál, který se ozývá tím častěji, čím blíže je vozidlo překážce.Zvukový signál je vysílán reproduktorem (pravým nebo levým), což umožňuje určit stranu, na které se překážka vyskytuje.Když je vzdálenost mezi vozidlem a překážkou
menší než třicet centimetrů, začne znít zvukový signál nepřetržitě.
6
Řízení

256
Proace_cs_Chap06_conduite_ed01-2016

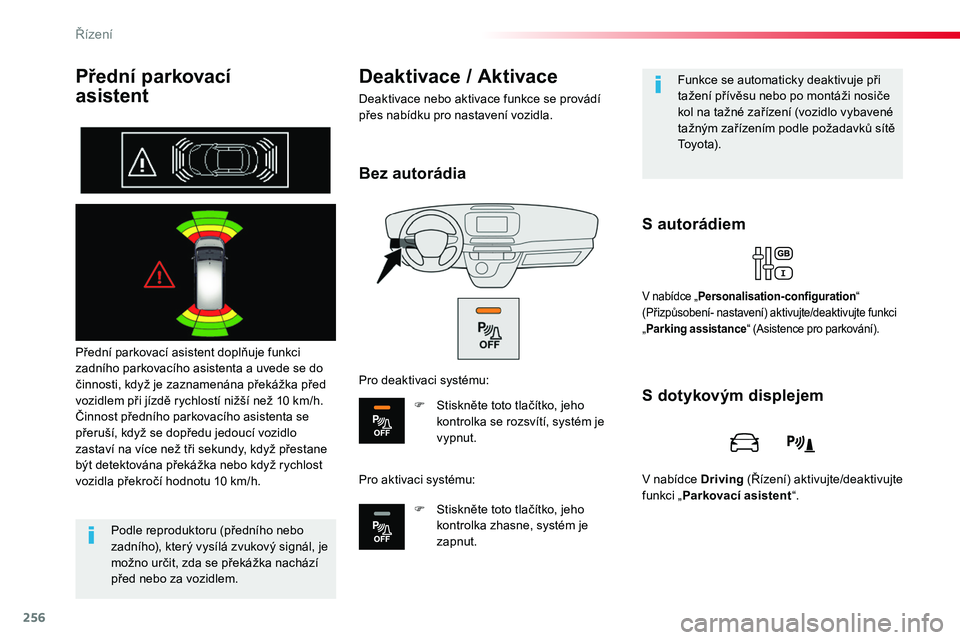

Přední parkovací
asistent
Přední parkovací asistent doplňuje funkci zadního parkovacího asistenta a uvede se do činnosti, když je zaznamenána překážka před vozidlem při jízdě rychlostí nižší než 10 km/h.Činnost předního parkovacího asistenta se přeruší, když se dopředu jedoucí vozidlo zastaví na více než tři sekundy, když přestane být detektována překážka nebo když rychlost vozidla překročí hodnotu 10 km/h.
S autorádiem
Deaktivace / Aktivace
Deaktivace nebo aktivace funkce se provádí přes nabídku pro nastavení vozidla.
Podle reproduktoru (předního nebo zadního), který vysílá zvukový signál, je možno určit, zda se překážka nachází před nebo za vozidlem.
Funkce se automaticky deaktivuje při tažení přívěsu nebo po montáži nosiče kol na tažné zařízení (vozidlo vybavené tažným zařízením podle požadavků sítě Toyota).
V nabídce „Personalisation-configuration“ (Přizpůsobení- nastavení) aktivujte/deaktivujte funkci „Parking assistance“ (Asistence pro parkování).
S dotykovým displejem
V nabídce Driving (Řízení) aktivujte/deaktivujte funkci „Parkovací asistent“.
Bez autorádia
Pro deaktivaci systému:
F Stiskněte toto tlačítko, jeho kontrolka se rozsvítí, systém je vypnut.
Pro aktivaci systému:
F Stiskněte toto tlačítko, jeho kontrolka zhasne, systém je zapnut.
Řízení

257
Proace_cs_Chap06_conduite_ed01-2016
Při zařazení zpětného chodu a podle vybavení Vašeho vozidla se v případě poruchy:
Kontaktujte autorizovaného dealera nebo opraváře společnosti Toyota nebo jiného odborníka, který má náležitou kvalifikaci a vybavení.
Rozsvítí tato kontrolka a zobrazí se hlášení, doprovázené zvukovým signálem.
Kontrolka tohoto tlačítka začne blikat a zobrazí se hlášení, doprovázené zvukovým signálem.
Za špatného počasí a v zimním období se ujistěte, že detektory nejsou pokryté blátem, námrazou či sněhem. Jestliže se po zařazení zpětného chodu ozve
zvukový signál (dlouhé pípnutí), je to upozornění na možné znečištění detektorů.Některé zdroje hluku (motocykl, nákladní vůz, sbíječka, ...) mohou aktivovat zvukovou signalizaci parkovacího asistenta.
Mytí vysokotlakou vodouPři mytí vozidla nedávejte trysku blíže než 30 cm od snímačů, jinak hrozí nebezpečí jejich poškození.
Porucha funkce
6
Řízení

258
Proace_cs_Chap06_conduite_ed01-2016

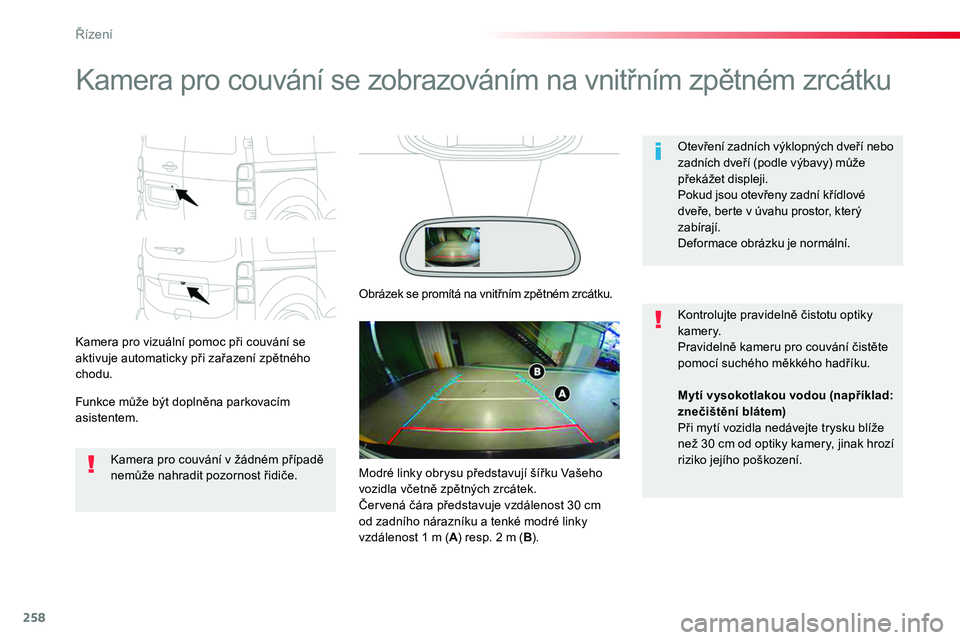

Kamera pro couvání se zobrazováním na vnitřním zpětném zrcátku
Kamera pro vizuální pomoc při couvání se aktivuje automaticky při zařazení zpětného chodu.
Funkce může být doplněna parkovacím asistentem.
Otevření zadních výklopných dveří nebo zadních dveří (podle výbavy) může překážet displeji.Pokud jsou otevřeny zadní křídlové dveře, berte v úvahu prostor, který
zabírají.Deformace obrázku je normální.
Kamera pro couvání v žádném případě nemůže nahradit pozornost řidiče.
Kontrolujte pravidelně čistotu optiky k a m e r y.Pravidelně kameru pro couvání čistěte pomocí suchého měkkého hadříku.
Obrázek se promítá na vnitřním zpětném zrcátku.
Mytí vysokotlakou vodou (například: znečištění blátem)Při mytí vozidla nedávejte trysku blíže než 30 cm od optiky kamery, jinak hrozí riziko jejího poškození.Modré linky obrysu představují šířku Vašeho vozidla včetně zpětných zrcátek.Červená čára představuje vzdálenost 30 cm od zadního nárazníku a tenké modré linky vzdálenost 1 m (A) resp. 2 m (B).
Řízení

259
Proace_cs_Chap06_conduite_ed01-2016

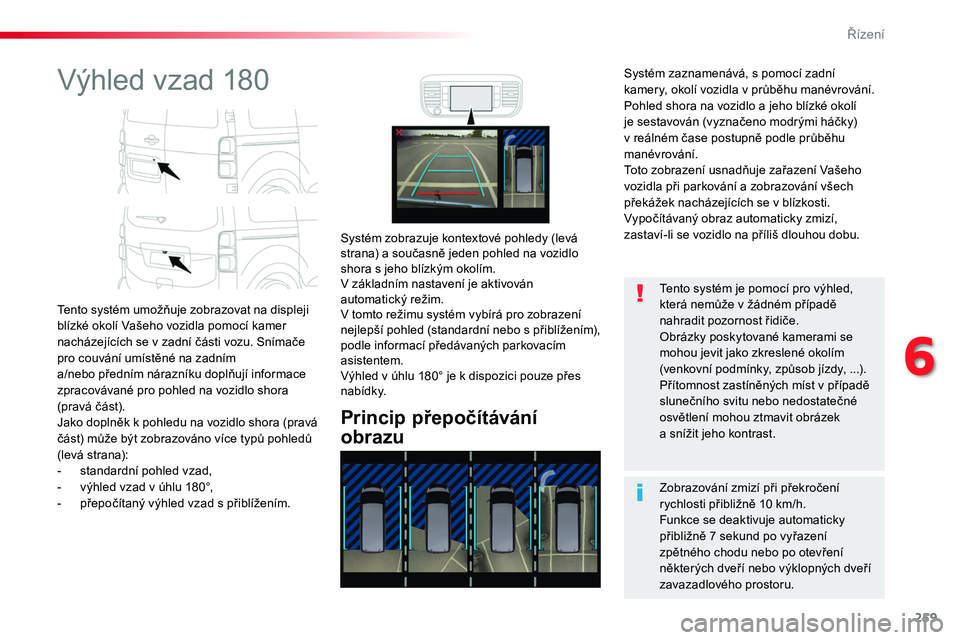

Výhled vzad 180
Tento systém umožňuje zobrazovat na displeji blízké okolí Vašeho vozidla pomocí kamer nacházejících se v zadní části vozu. Snímače pro couvání umístěné na zadním a/nebo předním nárazníku doplňují informace zpracovávané pro pohled na vozidlo shora (pravá část).Jako doplněk k pohledu na vozidlo shora (pravá část) může být zobrazováno více typů pohledů (levá strana):- standardní pohled vzad,- výhled vzad v úhlu 180°,- přepočítaný výhled vzad s přiblížením.
Princip přepočítávání
obrazu
Systém zobrazuje kontextové pohledy (levá strana) a současně jeden pohled na vozidlo shora s jeho blízkým okolím.V základním nastavení je aktivován automatický režim.V tomto režimu systém vybírá pro zobrazení nejlepší pohled (standardní nebo s přiblížením), podle informací předávaných parkovacím asistentem.Výhled v úhlu 180° je k dispozici pouze přes nabídky.
Zobrazování zmizí při překročení rychlosti přibližně 10 km/h.Funkce se deaktivuje automaticky
přibližně 7 sekund po vyřazení zpětného chodu nebo po otevření některých dveří nebo výklopných dveří zavazadlového prostoru.
Tento systém je pomocí pro výhled, která nemůže v žádném případě nahradit pozornost řidiče.Obrázky poskytované kamerami se mohou jevit jako zkreslené okolím (venkovní podmínky, způsob jízdy, ...).Přítomnost zastíněných míst v případě slunečního svitu nebo nedostatečné osvětlení mohou ztmavit obrázek a snížit jeho kontrast.
Systém zaznamenává, s pomocí zadní kamery, okolí vozidla v průběhu manévrování. Pohled shora na vozidlo a jeho blízké okolí je sestavován (vyznačeno modrými háčky) v reálném čase postupně podle průběhu manévrování.Toto zobrazení usnadňuje zařazení Vašeho vozidla při parkování a zobrazování všech překážek nacházejících se v blízkosti.Vypočítávaný obraz automaticky zmizí, zastaví-li se vozidlo na příliš dlouhou dobu.
6
Řízení

260
Proace_cs_Chap06_conduite_ed01-2016
„Standardní výhled“
„Výhled 180°“„Výhled s přiblížením“ (přepočítaný)
Kamera zaznamenává okolí v průběhu manévrování, aby mohl být sestaven pohled na zadní část vozidla shora a jeho blízké okolí, umožňující provádět manévrování s vozidlem mezi přítomnými překážkami.Tento výhled je k dispozici v režimu AUTO nebo výběrem v nabídce pro změnu výhledu.
Výhled v úhlu 180° umožňuje vyjet na zpátečku z parkovacího místa a přitom sledovat blížící se vozidlo(a), chodce nebo cyklistu(y).Tento pohled není doporučen pro celkové manévrování.Je sestavován následujícím způsobem:
Na displeji se objeví oblast nacházející se za Vaším vozidlem.Modré obrysové linky představují šířku Vašeho vozidla (včetně zrcátek): přesouvají se podle polohy volantu.Od hrany zadního nárazníku vyznačuje červená linka vzdálenost 30 cm a dvě modré linky vzdálenost 1 a 2 m.
Výhledy vzad
Pro aktivaci kamery, která je umístěna na zadních výklopných dveřích nebo zadních dveřích, zařaďte zpátečku.
Zadní parkovací asistent doplňuje informace zjišťované v okolí vozidla.Překážky se mohou jevit dále než jsou ve skutečnosti.Během manévrování je důležité kontolovat výhled do stran pomocí vnějších zpětných zrcátek.
