isofix TOYOTA PROACE 2019 ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

.
.
4
Περίληψη
Jumpy _el_Chap00a_sommaire_ed01-2016
Συνολική εικόνα
Πίνακες οργάνων 14
Φωτεινές ενδείξεις 17
Θερμοκρασία νερού κινητήρα 31
Χιλιομετρητές 38
Ρεοστάτης φωτεινότητας 39
Υπολογιστής ταξιδιού 40
Οθόνη αφής 43
Ρύθμιση ημερομηνίας και ώρας 46
Κλειδί 47
Κλειδί, τηλεχειριστήριο 47
Smart Entry & Start System 55
Κ λειδώνοντας / ξεκ λειδώνοντας από μέσα 72
Πόρτες εμπρός 74
Πλαϊνές συρόμενες πόρτες 75
Πλαϊνές ηλεκτρικές συρόμενες πόρτες 78
Kick-activated side doors opening and locking 87
Φύλ λα πίσω πορτών με κρυστάλ λινα παράθυρα 91
Πίσω πόρτα χώρου φόρτωσης 94
Συναγερμός 95
Ηλεκτρικά παράθυρα 98Ρύθμιση τιμονιού
99
Μπροστινά καθίσματα 99
Εμπρός ενιαίο κάθισμα 2 θέσεων 104
Smart Cargo 10 6
Σταθερό μονοκόμματο ενιαίο κάθισμα 11 0
Κάθισμα και πίσω ενιαίο σταθερό κάθισμα 113
Καμπίνα αυξημένου βάθους σταθερού καθίσματος 117
Εσωτερική διαρρύθμιση 11 9
Διαρρύθμιση χώρου φόρτωσης 12 2
Διαρρύθμιση θέσεων επιβατών 123
Θέρμανση / Εξαερισμός 125
Απλό αιρκοντίσιον 126
Διζωνικό αυτόματο air condition 128
Αποθάμπωση - Αποπάγωση παρμπρίζ 132
Αποθάμπωση - Αποπάγωση καθρεφτών 13 3
Αποθάμπωση - Αποπάγωση πίσω παρμπρίζ 13 4
Θέρμανση - Κ λιματισμός πίσω χώρου 137
Fuel burner heater/Remote controlled fuel burner heater 13 8
Πλαφονιέρα(-ες) 141Καθρέφτες
143
Χειριστήριο φώτων 146
Φώτα ημέρας 149
Αυτόματο άναμμα των φώτων 149
Αυτόματη λειτουργία μεγάλων φώτων 153
Επιλεκτική ρύθμιση ύψους δέσμης προβολέων 155
Χειριστήριο υαλοκαθαριστήρων 15 6
Αυτόματη λειτουργία υαλοκαθαριστήρων 157
Προειδοποιητικά φλας (αλάρμ) 160
ER A-GLONASS emergency call system 160
Κόρνα 161
Πρόγραμμα ηλεκτρονικής ευστάθειας (ESC) 161
Toyota Traction Select 16 4
Ζώνες ασφαλείας 166
Αερόσακοι 170
Παιδικά καθίσματα 174
Απενεργοποίηση του εμπρόσθιου αερόσακου συνοδηγού 17 7
Στερεώσεις ISOFIX 18 6
Μηχανική παιδική ασφάλεια 19 4
Ηλεκτρική παιδική ασφάλεια 19 4
Παιδική ασφάλεια πίσω τζαμιών 195
Οικολογική οδήγηση
Όργανα ελέγχου
Πόρτες Εργονομία και άνεση
Φωτισμός και ορατότητα
Ασφάλεια
Ετικέτες 11
Jumpy_el_Chap00a_sommaire_ed01-2016.indd 225/07/2016 07:34

8
Συνολική εικόνα
Jumpy _el_Chap00b_vue-ensemble_ed01-2016
Πλαφονιέρες πίσω 141
Α λ λαγή λαμπτήρων πλαφονιέρας 312 Εσωτερικός καθρέπτης
145
Πλαφονιέρα εμπρός 141
Α λ λαγή λαμπτήρων πλαφονιέρας 312
Εσωτερική διαρρύθμιση
11 9 -12 2
- βάση για μπουκαλάκι/κουτάκι
- πατάκια
- αλεξήλια
- ντουλαπάκι
- θήκη
- θήκη πάνω
- πρίζες αξεσουάρ, USB, JACK
Κουτί εργαλείων 287-289
Στερώσεις ISOFIX (μεγάλη καμπί να) 18 6 -189
Ενιαίο κάθισμα εμπρός
2 θέσεων 104 -105
Θερμαινόμενο ενιαίο κάθισμα 105
Smart Cargo 10 6 -109
Τραπέζι εργασίας 109
Παιδικά καθίσματα 174 -18 3
Κιτ προσωρινής αποκατάστασης ελαστικού 287-289, 290 -295
Ρεζέρβα, γρύλος, αλ λαγή τροχού 287-289, 296 -302
Διαρρύθμιση ζώνης
φόρτωσης 12 2-123
- δακτύλιοι στερέωσης
- στοπ φόρτωσης
Αξεσουάρ 271-273
Μεγάλη καμπίνα
117-118 Εμπρόσθιοι αερόσακοι,
πλευρικοί 170 -173
Απενεργοποίηση εμπρόσθιου αερόσακου συνοδηγού 172 , 17 7
Πρίζες αξεσουάρ 12 V 121
Πρίζα USB 12 2
Πρίζα JACK 12 2
Καθίσματα εμπρός
9 9 -10 3
- επιλεκτικές ρυθμίσεις
- ηλεκτρικές ρυθμίσεις
- προσκέφαλο
- θερμαινόμενα καθίσματα
Ζώνες ασφαλείας 166 -168
Εσωτερικό
Jumpy_el_Chap00b_vue-ensemble_ed01-2016.indd 825/07/2016 08:44

9
.Συνολική εικόνα
Jumpy _el_Chap00b_vue-ensemble_ed01-2016
Διαρρύθμιση εσωυερικού 11 9 -12 2
- βάση για μπουκαλάκι /κουτάκι
- πατάκια
- αλεξήλια / σκιάδια
- ντουλαπάκι
- θήκη
- θήκη πάνω
- πρίζες αξεσουάρ USB, JACK
Κουτί εργαλείων 287-289
Παιδικά καθίσματα 174 -181, 18 4 -185
Στοιχεία ασφάλισης ISOFIX 186 -187, 190 -192
Πίσω πλαϊνά τζάμια 124, 195
Ενιαίο κάθισμα 11 0 -112
Κάθισμα και ενιαίο κάθισμα πίσω 113 -115
Ετικέτες καθισμάτων 11 6
Ενιαίο κάθισμα εμπρός
2 θέσεων 104 -105
Θερμαινόμενο ενιαίο κάθισμα 105
Θέρμανση - κλιματισμός πίσω 137
Κιτ προσωρινής επισκευής 287-289, 290 -295
Εφεδρικός τροχός, γρύλος, αλ λαγή τροχού, εργαλεία 287-289, 296 -302
Διαμόρφωση θέσεων επιβατών 123 -124
- δίχτυ φορτίου
- πίσω τζάμια
Αξεσουάρ 271-272
Πίσω πλαφονιέρες
142
Α λ λαγή λαμπτήρων πλαφονιέρας 312Καθρέφτης εσωτερικού χώρου
145
Μπροστινή πλαφονιέρα 142
Α λ λαγή λαμπτήρων πλαφονιέρας 312 Εμπρόσθιοι, πλευρικοί αερόσακοι,
αερόσακοι κουρτίνες 170 -173
Απενεργοποίηση εμπρόσθιου αερόσακου συνοδηγού 172 , 17 7
Πρίζες αξεσουάρ 12 V 121
Πρίζα USB 12 2
Πρίζα JACK 12 2
Καθίσματα εμπρός 9 9 -10 3
- επιλεκτικές ρυθμίσεις
- ηλεκτρικές ρυθμίσεις
- ειδική θέση
- προσκέφαλο
- θερμαινόμενα καθίσματα
Ζώνες ασφαλείας 166 -168
Ενιαίο κάθισμα 11 0 -112
Κάθισμα και ενιαίο κάθισμα πίσω 113 -115
Ετικέτες καθισμάτων 11 6
Εσωτερικό
Jumpy_el_Chap00b_vue-ensemble_ed01-2016.indd 925/07/2016 08:44

117
3
Εργονομία και άνεση
Proace_el_Chap03_ergonomie-et-confort_ed01-2016
Καμπίνα αυξημένου βάθους σταθερού καθίσματος
Αποτελείται από ένα σταθερό ενιαίο κάθισμα, ζώνες ασφαλείας, θήκες τακτοποίησης (ανάλογα με
τον εξοπλισμό) και πλαϊνά τζάμια.
Χωρίζεται από τον χώρο φόρτωσης με ένα διαχωριστικό υψηλής αντοχής που σας προσφέρει
άνεση και ασφάλεια.
Πίσω ενιαίο κάθισμα Θήκη τακτοποίησης
Αν το αυτοκίνητό σας διαθέτει αυτόν τον
εξοπλισμό, μια θήκη υπάρχει στο εμπρός
μέρος, κάτω από το ενιαίο κάθισμα.
Το εργονομικό αυτό ενιαίο κάθισμα
διαθέτει 3 θέσεις.
Οι 2 πλαϊνές θέσεις διαθέτουν στοιχεία
στήριξης ISOFIX.
Θήκες κάτω από τις έδρες
των καθισμάτων
Για περισσότερες πληροφορίες σχετικά
με τα στοιχεία στήριξης ISOFIX,
ανατρέξτε στη σχετική ενότητα. Αν το αυτοκίνητό σας διαθέτει αυτόν τον
εξοπλισμό, οι θήκες αυτές βρίσκονται κάτω
από τη μεσαία θέση και την αριστερή πλαϊνή.
Για να αποκτήσετε πρόσβαση από τον χώρο
επιβατών, σπρώξτε την έδρα του καθίσματος
που θέλετε προς τα εμπρός.
Proace_el_Chap03_ergonomie-et-confort_ed01-2016.indd 11725/07/2016 18:07

124
Εργονομία και άνεση
Proace_el_Chap03_ergonomie-et-confort_ed01-2016
Τοποθέτηση του διχτυού
Ξεκουμπώστε τις διακοσμητικές τάπες
του πάνω μέρους και τοποθετήστε τα
στοιχεία στήριξης του κάτω μέρους (όπως
περιγράφτηκε προηγουμένως).
F Διπλώστε (θέση "τραπεζάκι") ή αφαιρέστε τα ατομικά και πίσω ενιαία καθίσματα της
σειράς 2 και 3 (ανάλογα με τον εξοπλισμό).
F Ξετυλίξτε το δίχτυ συγκράτησης φορτίου μεγάλου ύψους.
F
Τοποθετήστε τα πάνω πιαστράκια του διχτυού
στα αντίστοιχα στοιχεία στήριξης στην οροφή
(στη μια πλευρά και μετά στην άλ λη).
F Χαλαρώστε όσο γίνεται τους ιμάντες.
F Και στις δύο πλευρές, δέστε το δίχτυ στα άγκιστρα του κάτω μέρους (πίσω από
τη σειρά 1) ή στους κρίκους πρόσδεσης
(πίσω από τη σειρά 2).
F Τεντώνετε τους ιμάντες για να τεντώσει το δίχ τυ.
F Ελέγξτε αν το δίχτυ έχει δεθεί σωστά και είναι καλά τεντωμένο.
Μη χρησιμοποιήσετε ποτέ τον κρίκο ISOFIX
που αντιστοιχεί στο στοιχείο στήριξης του
ιμάντα παιδικού καθίσματος με Top Tether.
Αν το αυτοκίνητο σας διαθέτει πλαϊνά τζάμια
2ης σειράς, μπορούν να ανοίξουν.
Πίσω τζάμια σειράς 2
Για περισσότερες πληροφορίες για την
Παιδική ασφάλεια των πίσω τζαμιών,
ανατρέξτε στην σχετική ενότητα.
Όταν το αυτοκίνητο κινείται, τα τζάμια πρέπει
να είναι κ λειστά ή ακινητοποιημένα σε μία από
τις θέσεις.
F Πιάνετε τα δύο χειριστήρια και μετακινείτε
το τζάμι στο πλάι.
F
Και στις δύο πλευρές της σειράς 2, βάζετε
τα άγκιστρα μέσα στα στοιχεία στήριξης του
πατώματος και γυρίζετε κατά 1/4 στροφής για
να ασφαλίσουν (όπως φαίνεται παραπάνω).
Τα τοποθετείτε όσο το δυνατόν πιο κοντά στο
στοπ του αυλού. Αν το αυτοκίνητό σας διαθέτει ατομικά και ενιαία
καθίσματα ή ατομικά καθίσματα σε αυλούς:
Στοιχεία στήριξης κάτω μέρους
(πίσω από τη σειρά 2)
F Χρησιμοποήστε τους κρίκους πρόσδεσης.
Proace_el_Chap03_ergonomie-et-confort_ed01-2016.indd 12425/07/2016 18:07

174
Ασφάλεια
Proace_el_Chap05_securite_ed01-2016
Γενικά στοιχεία για τα παιδικά καθίσματα
Για να ταξιδεύετε με τη μεγαλύτερη δυνατή
ασφάλεια, φροντίστε να ακολουθείτε τις
παρακάτω συστάσεις:
- σύμφωνα με τους ευρωπαϊκούς κανονισμούς, όλα τα παιδιά ηλικίας
κάτω των 12 ετών ή ύψους μικρότερου
του 1,5 μέτρου, πρέπει να ταξιδεύουν
σε εγκεκριμένα παιδικά καθίσματα που
είναι κατάλληλα για το βάρος τους , στις
θέσεις που διαθέτουν ζώνη ασφαλείας ή
στοιχεία ασφάλισης ISOFIX*,
- στατιστικά, οι ασφαλέστερες θέσεις για
να ταξιδεύουν τα παιδιά σας είναι οι
πίσω θέσεις του αυτοκινήτου σας,
- ένα παιδί βάρους μικρότερου από
9 κιλά πρέπει υποχρεωτικά να ταξιδεύει
σε θέση "με την πλάτη προς την
κατεύθυνση πορείας" τόσο στο εμπρός
όσο και στα πίσω καθίσματα.Toyota σας συνιστά τα παιδιά σας να ταξιδεύουν
στις πίσω θέσεις του αυτοκινήτου σας:
- "με την πλάτη προς την κατεύθυνση
πορείας" μέχρι ηλικίας 3 ετών,
- "με το πρόσωπο προς την κατεύθυνση
πορείας" από ηλικίας 3 ετών και μετά.
Η ασφάλεια των παιδιών σας, μόνιμη φροντίδα της Toyota κατά τη σχεδίαση του αυτοκινήτου σας,
εξαρτάται σε μεγάλο βαθμό και από εσάς.
* Οι κανονισμοί που αφορούν τη μεταφορά των παιδιών διαφέρουν από χώρα σε χώρα.
Συμβουλευθείτε την ισχύουσα νομοθεσία της
χώρας σας.
Proace_el_Chap05_securite_ed01-2016.indd 17425/07/2016 19:15

181
5
Ασφάλεια
Proace_el_Chap05_securite_ed01-2016
Ομάδες 2 και 3: από 15 έως 36 κιλά
L5
"TOYOTA KIDIFIX XP SICT"
Μπορεί να στερεωθεί στα στοιχεία ασφάλισης ISOFIX του αυτοκινήτου.
Το παιδί συγκρατείται από τη ζώνη ασφαλείας. L6

"TOYOTA DUO PLUS"
Το παιδί ΄χρησιμοποιεί τη ζώνη ασφαλείας.
Proace_el_Chap05_securite_ed01-2016.indd 18125/07/2016 19:15

186
Ασφάλεια
Proace_el_Chap05_securite_ed01-2016

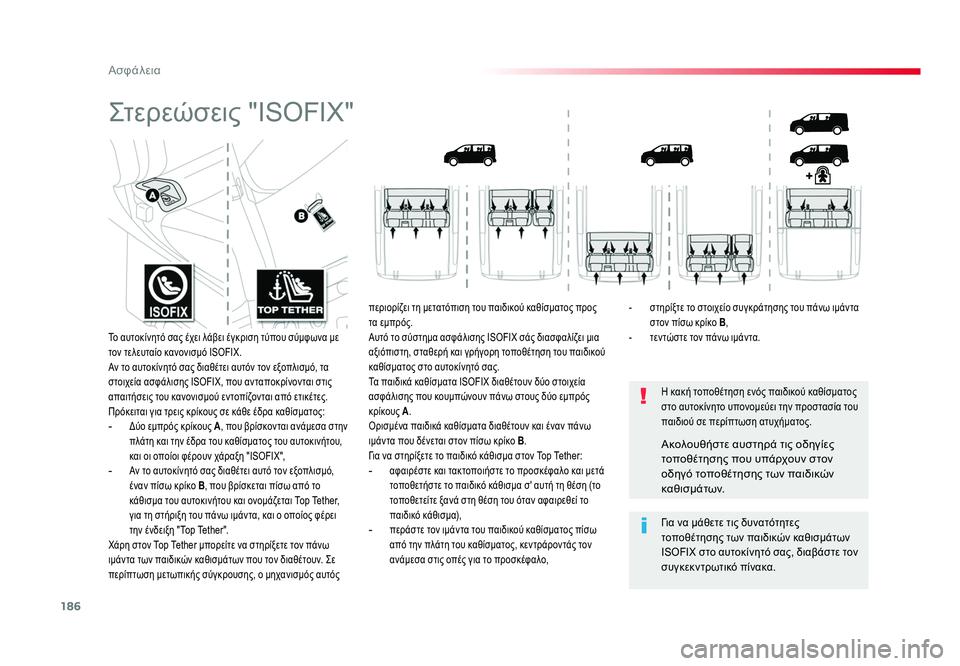

Στερεώσεις "ISOFIX"
Η κακή τοποθέτηση ενός παιδικού καθίσματος
στο αυτοκίνητο υπονομεύει την προστασία του
παιδιού σε περίπτωση ατυχήματος.
Για να μάθετε τις δυνατότητες
τοποθέτησης των παιδικών καθισμάτων
ISOFIX στο αυτοκίνητό σας, διαβάστε τον
συγκεκντρωτικό πίνακα.
Ακολουθήστε αυστηρά τις οδηγίες
τοποθέτησης που υπάρχουν στον
οδηγό τοποθέτησης των παιδικών
καθισμάτων.
Το αυτοκίνητό σας έχει λάβει έγκριση τύπου σύμφωνα με
τον τελευταίο κανονισμό ISOFIX.
Αν το αυτοκίνητό σας διαθέτει αυτόν τον εξοπλισμό, τα
στοιχεία ασφάλισης ISOFIX, που ανταποκρίνονται στις
απαιτήσεις του κανονισμού εντοπίζονται από ετικέτες.
Πρόκειται για τρεις κρίκους σε κάθε έδρα καθίσματος:
- Δύο εμπρός κρίκους A, που βρίσκονται ανάμεσα στην
πλάτη και την έδρα του καθίσματος του αυτοκινήτου,
και οι οποίοι φέρουν χάραξη "ISOFIX",
- Αν το αυτοκίνητό σας διαθέτει αυτό τον εξοπλισμό,
έναν πίσω κρίκο B , που βρίσκεται πίσω από το
κάθισμα του αυτοκινήτου και ονομάζεται Top Tether,
για τη στήριξη του πάνω ιμάντα, και ο οποίος φέρει
την ένδειξη "Top Tether".
Χάρη στον Top Tether μπορείτε να στηρίξετε τον πάνω
ιμάντα των παιδικών καθισμάτων που τον διαθέτουν. Σε
περίπτωση μετωπικής σύγκρουσης, ο μηχανισμός αυτός περιορίζει τη μετατόπιση του παιδικού καθίσματος προς
τα εμπρός.
Αυτό το σύστημα ασφάλισης ISOFIX σάς διασφαλίζει μια
αξιόπιστη, σταθερή και γρήγορη τοποθέτηση του παιδικού
καθίσματος στο αυτοκίνητό σας.
Τα παιδικά καθίσματα ISOFIX διαθέτουν δύο στοιχεία
ασφάλισης που κουμπώνουν πάνω στους δύο εμπρός
κρίκους
A.
Ορισμένα παιδικά καθίσματα διαθέτουν και έναν πάνω
ιμάντα που δένεται στον πίσω κρίκο B.
Για να στηρίξετε το παιδικό κάθισμα στον Top Tether:- αφαιρέστε και τακτοποιήστε το προσκέφαλο και μετά
τοποθετήστε το παιδικό κάθισμα σ' αυτή τη θέση (το
τοποθετείτε ξανά στη θέση του όταν αφαιρεθεί το
παιδικό κάθισμα),
- περάστε τον ιμάντα του παιδικού καθίσματος πίσω
από την πλάτη του καθίσματος, κεντράροντάς τον
ανάμεσα στις οπές για το προσκέφαλο, - στηρίξτε το στοιχείο συγκράτησης του πάνω ιμάντα
στον πίσω κρίκο B ,
- τεντώστε τον πάνω ιμάντα.
Proace_el_Chap05_securite_ed01-2016.indd 18625/07/2016 19:15

187
5
Ασφάλεια
Proace_el_Chap05_securite_ed01-2016

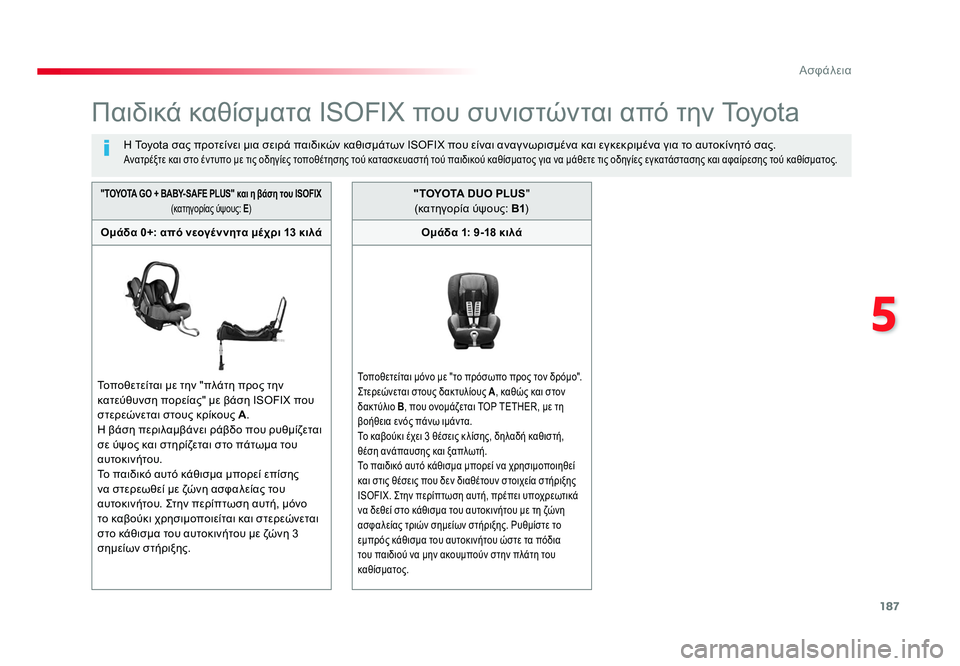

Παιδικά καθίσματα ISOFIX που συνιστώνται από την Toyota
Η Toyota σας προτείνει μια σειρά παιδικών καθισμάτων ISOFIX που είναι αναγ νωρισμένα και εγκεκριμένα για το αυτοκίνητό σας.Ανατρέξτε και στο έντυπο με τις οδηγίες τοποθέτησης τού κατασκευαστή τού παιδικού καθίσματος για να μάθετε τις οδηγίες εγκατάστασης και αφαίρεσης τού καθίσματος.
"TOYOTA GO + BABY- SAFE PLUS" και η βάση του ISOFIX
(κατηγορίας ύψους: E)
Ομάδα 0+: από νεογέννητα μέχρι 13 κιλά
Τοποθετείται με την "πλάτη προς την
κατεύθυνση πορείας" με βάση ISOFIX που
στερεώνεται στους κρίκους A.
Η βάση περιλαμβάνει ράβδο που ρυθμίζεται
σε ύψος και στηρίζεται στο πάτωμα του
αυτοκινήτου.
Το παιδικό αυτό κάθισμα μπορεί επίσης
να στερεωθεί με ζώνη ασφαλείας του
αυτοκινήτου. Στην περίπτωση αυτή, μόνο
το καβούκι χρησιμοποιείται και στερεώνεται
στο κάθισμα του αυτοκινήτου με ζώνη 3
σημείων στήριξης. " T OYO TA
DUO PLUS "
(κατηγορία ύψους: B1)
Ομάδα 1: 9-18 κιλά
Τοποθετείται μόνο με "το πρόσωπο προς τον δρόμο".
Στερεώνεται στους δακτυλίους A, καθώς και στον
δακτύλιο B, που ονομάζεται TOP TETHER, με τη
βοήθεια ενός πάνω ιμάντα.
Το καβούκι έχει 3 θέσεις κ λίσης, δηλαδή καθιστή,
θέση ανάπαυσης και ξαπλωτή.
Το παιδικό αυτό κάθισμα μπορεί να χρησιμοποιηθεί
και στις θέσεις που δεν διαθέτουν στοιχεία στήριξης
ISOFIX. Στην περίπτωση αυτή, πρέπει υποχρεωτικά
να δεθεί στο κάθισμα του αυτοκινήτου με τη ζώνη
ασφαλείας τριών σημείων στήριξης. Ρυθμίστε το
εμπρός κάθισμα του αυτοκινήτου ώστε τα πόδια
του παιδιού να μην ακουμπούν στην πλάτη του
καθίσματος.
Proace_el_Chap05_securite_ed01-2016.indd 18725/07/2016 19:15

188
Ασφάλεια
Proace_el_Chap05_securite_ed01-2016

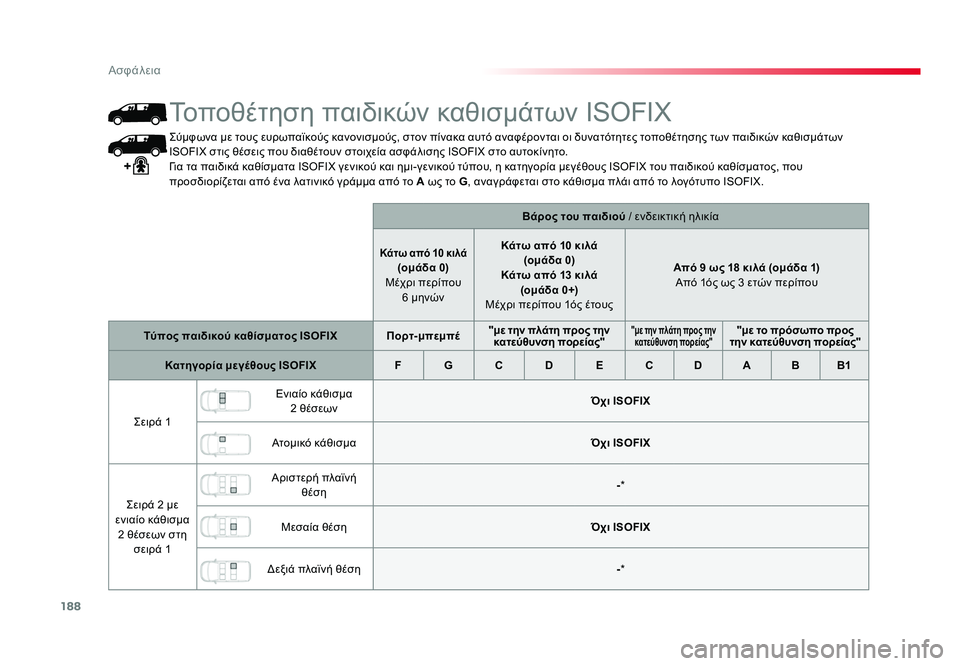

Σύμφωνα με τους ευρωπαϊκούς κανονισμούς, στον πίνακα αυτό αναφέρονται οι δυνατότητες τοποθέτησης των παιδικών καθισμάτων
ISOFIX στις θέσεις που διαθέτουν στοιχεία ασφάλισης ISOFIX στο αυτοκίνητο.
Για τα παιδικά καθίσματα ISOFIX γενικού και ημι-γενικού τύπου, η κατηγορία μεγέθους ISOFIX του παιδικού καθίσματος, που
προσδιορίζεται από ένα λατινικό γράμμα από το A ως το G, αναγράφεται στο κάθισμα πλάι από το λογότυπο ISOFIX.
Βάρος του παιδιού / ενδεικτική ηλικία
Κάτω από 10 κιλά(ομάδα 0)
Μέχρι περίπου 6 μηνών Κάτω από 10 κιλά
(ομάδα 0)
Κάτω από 13 κιλά (ομάδα 0+)
Μέχρι περίπου 1ός έτους Από 9 ως 18 κιλά (ομάδα 1)

Από 1ός ως 3 ετών περίπου
Τύπος παιδικού καθίσματος ISOFIX Πορτ-μπεμπέ"με την πλάτη προς την
κατεύθυνση πορείας"
"με την πλάτη προς την κατεύθυνση πορείας""με το πρόσωπο προς
την κατεύθυνση πορείας"
Κατηγορία μεγέθους ISOFIX F G C D E C D A B B1
Σειρά 1 Eνιαίο κάθισμα
2 θέσεων Όχι ISOFIX
Aτομικό κάθισμα Όχι ISOFIX
Σειρά 2 με
ενιαίο κάθισμα 2 θέσεων στη σειρά 1 Αριστερή πλαϊνή
θέση -
*
Μεσαία θέση Όχι ISOFIX
Δεξιά πλαϊνή θέση -*
Τοποθέτηση παιδικών καθισμάτων ISOFIX
Proace_el_Chap05_securite_ed01-2016.indd 18825/07/2016 19:15
