TOYOTA PROACE 2020 Brugsanvisning (in Danish)

181

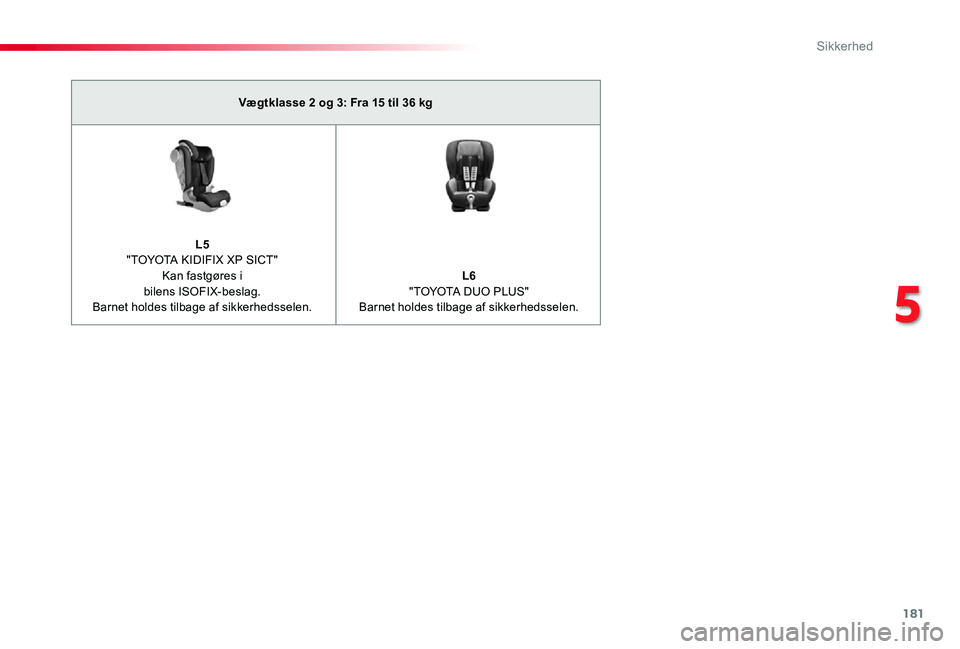

Vægtklasse 2 og 3: Fra 15 til 36 kg
L5"TOYOTA KIDIFIX XP SICT"Kan fastgøres i bilens ISOFIX-beslag.Barnet holdes tilbage af sikkerhedsselen.
L6"TOYOTA DUO PLUS"Barnet holdes tilbage af sikkerhedsselen.
5
Sikkerhed

182

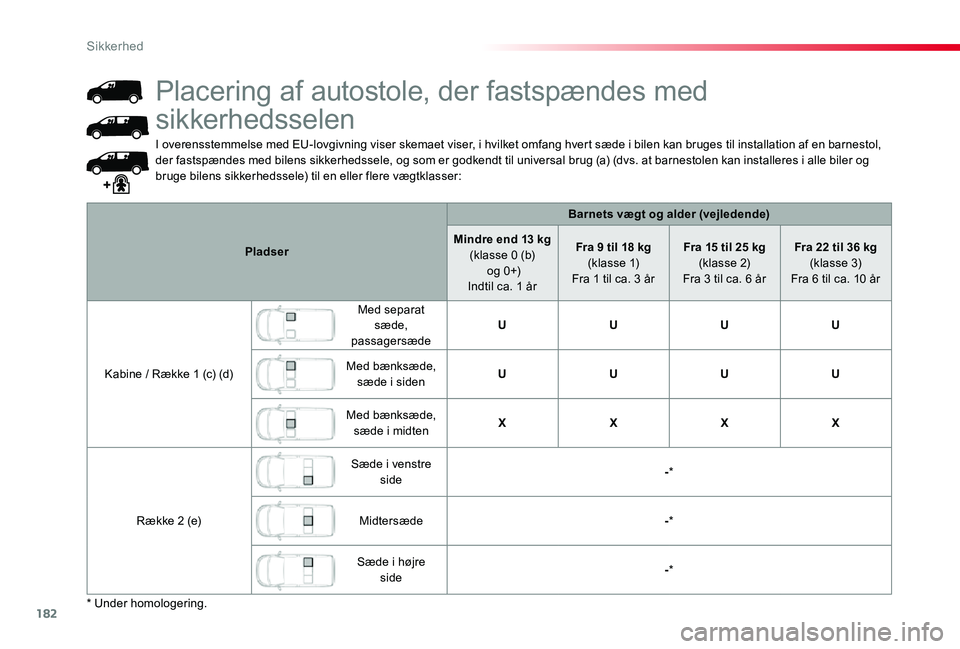

I overensstemmelse med EU-lovgivning viser skemaet viser, i hvilket omfang hvert sæde i bilen kan bruges til installation af en barnestol, der fastspændes med bilens sikkerhedssele, og som er godkendt til universal brug (a) (dvs. at barnestolen kan installeres i alle biler og bruge bilens sikkerhedssele) til en eller flere vægtklasser:
Pladser
Barnets vægt og alder (vejledende)
Mindre end 13 kg (klasse 0 (b) og 0+) Indtil ca. 1 år
Fra 9 til 18 kg ( k l a s s e 1)Fra 1 til ca. 3 år
Fra 15 til 25 kg (klasse 2)Fra 3 til ca. 6 år
Fra 22 til 36 kg (klasse 3)Fra 6 til ca. 10 år
Kabine / Række 1 (c) (d)
Med separat sæde, passagersædeUUUU
Med bænksæde, sæde i sidenUUUU
Med bænksæde, sæde i midtenXXXX
Række 2 (e)
Sæde i venstre side-*
Midtersæde-*
Sæde i højre side-*
Placering af autostole, der fastspændes med
sikkerhedsselen
* Under homologering.
Sikkerhed

183

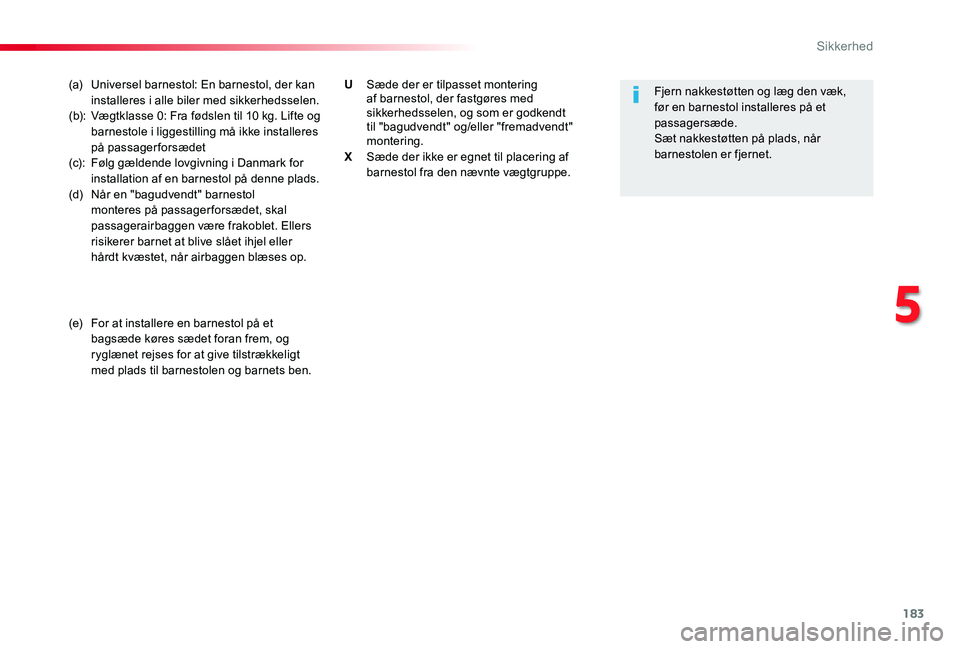

(a) Universel barnestol: En barnestol, der kan installeres i alle biler med sikkerhedsselen.(b): Vægtklasse 0: Fra fødslen til 10 kg. Lifte og barnestole i liggestilling må ikke installeres på passagerforsædet(c): Følg gældende lovgivning i Danmark for installation af en barnestol på denne plads.(d) Når en "bagudvendt" barnestol monteres på passagerforsædet, skal passagerairbaggen være frakoblet. Ellers risikerer barnet at blive slået ihjel eller hårdt kvæstet, når airbaggen blæses op.
(e) For at installere en barnestol på et bagsæde køres sædet foran frem, og ryglænet rejses for at give tilstrækkeligt med plads til barnestolen og barnets ben.
Fjern nakkestøtten og læg den væk, før en barnestol installeres på et passagersæde.Sæt nakkestøtten på plads, når barnestolen er fjernet.
U Sæde der er tilpasset montering af barnestol, der fastgøres med sikkerhedsselen, og som er godkendt til "bagudvendt" og/eller "fremadvendt" montering.X Sæde der ikke er egnet til placering af barnestol fra den nævnte vægtgruppe.
5
Sikkerhed

184
I overensstemmelse med EU-lovgivning viser skemaet viser, i hvilket omfang hvert sæde i bilen kan bruges til installation af en barnestol, der fastspændes med bilens sikkerhedssele, og som er godkendt til universal brug (a) (dvs. at barnestolen kan installeres i alle biler og bruge bilens sikkerhedssele) til en eller flere vægtklasser:
Pladser
Barnets vægt og alder (vejledende)
Mindre end 13 kg (klasse 0 (b) og 0+) Indtil ca. 1 år
Fra 9 til 18 kg ( k l a s s e 1)Fra 1 til ca. 3 år
Fra 15 til 25 kg (klasse 2)Fra 3 til ca. 6 år
Fra 22 til 36 kg (klasse 3)Fra 6 til ca. 10 år
Række 1 (c)
Med separat sæde, passagersæde
med airbag i passagerside deaktiveret "OFF"UUUU
med airbag i passagerside deaktiveret "ON"XUFUFUF
Med bænksæde, sæde i midten
med airbag i passagerside deaktiveret "OFF"XXXX
med airbag i passagerside deaktiveret "ON"XXXX
Med bænksæde, sæde i siden
med airbag i passagerside deaktiveret "OFF"UUUU
med airbag i passagerside deaktiveret "ON"XUFUFUF
Række 2
Sæde i venstre sideUUUU
MidtersædeUUUU
Sæde i højre sideUUUU
Række 3
Sæde i venstre sideUUUU
MidtersædeUUUU
Sæde i højre sideUUUU
Sikkerhed

185

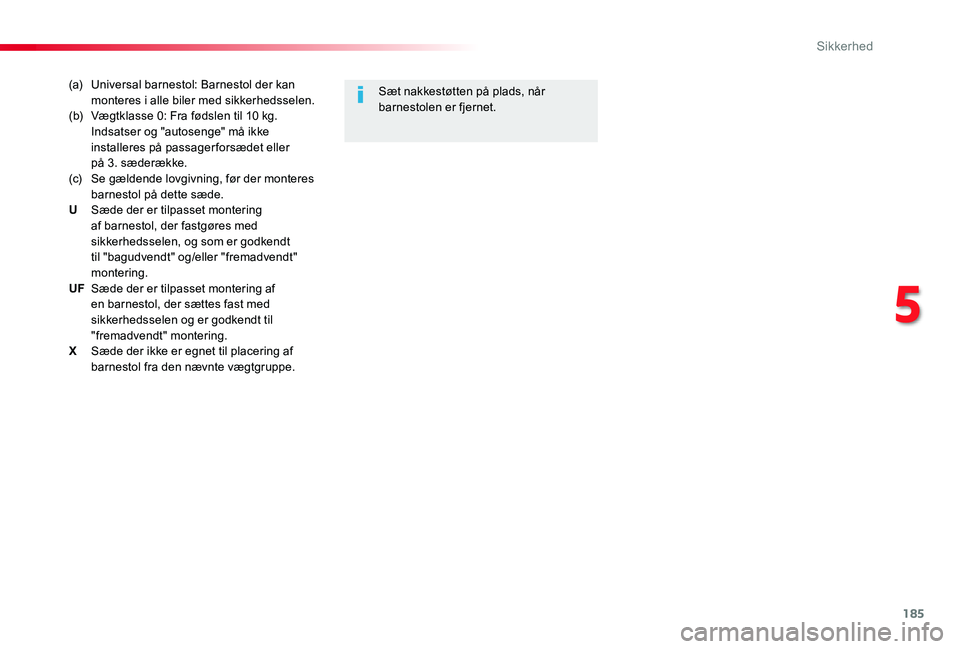

(a) Universal barnestol: Barnestol der kan monteres i alle biler med sikkerhedsselen.(b) Vægtklasse 0: Fra fødslen til 10 kg. Indsatser og "autosenge" må ikke installeres på passagerforsædet eller på 3. sæderække.(c) Se gældende lovgivning, før der monteres barnestol på dette sæde.U Sæde der er tilpasset montering af barnestol, der fastgøres med sikkerhedsselen, og som er godkendt til "bagudvendt" og/eller "fremadvendt" montering.UF Sæde der er tilpasset montering af en barnestol, der sættes fast med sikkerhedsselen og er godkendt til "fremadvendt" montering.X Sæde der ikke er egnet til placering af barnestol fra den nævnte vægtgruppe.
Sæt nakkestøtten på plads, når barnestolen er fjernet.
5
Sikkerhed

186

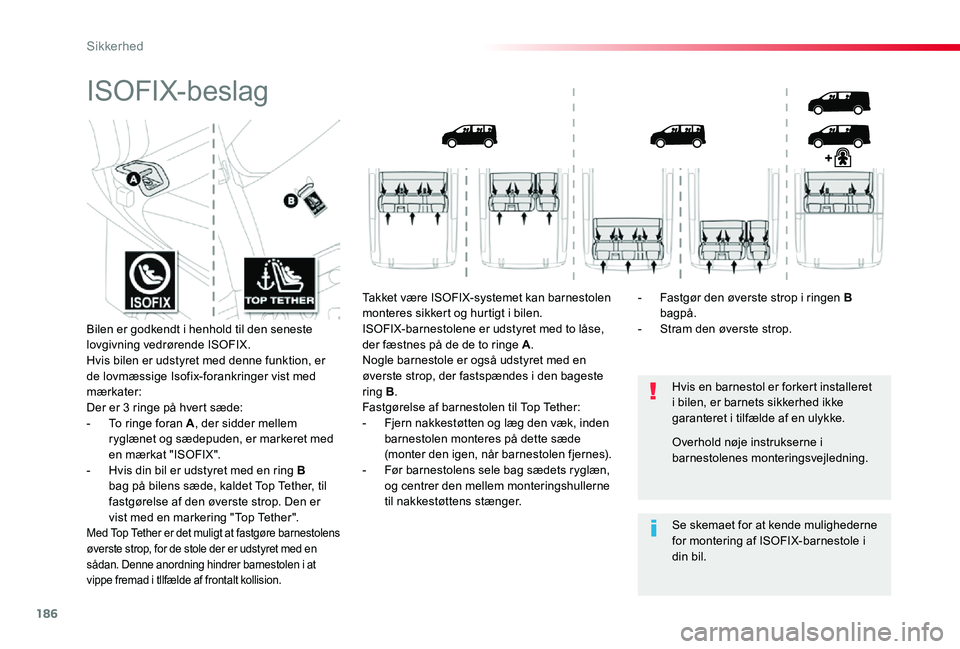

ISOFIX-beslag
Hvis en barnestol er forkert installeret i bilen, er barnets sikkerhed ikke garanteret i tilfælde af en ulykke.
Se skemaet for at kende mulighederne for montering af ISOFIX-barnestole i din bil.
Overhold nøje instrukserne i barnestolenes monteringsvejledning.
Bilen er godkendt i henhold til den seneste lovgivning vedrørende ISOFIX.Hvis bilen er udstyret med denne funktion, er de lovmæssige Isofix-forankringer vist med mærkater:Der er 3 ringe på hvert sæde:- To ringe foran A, der sidder mellem ryglænet og sædepuden, er markeret med en mærkat "ISOFIX".- Hvis din bil er udstyret med en ring B bag på bilens sæde, kaldet Top Tether, til fastgørelse af den øverste strop. Den er vist med en markering "Top Tether".Med Top Tether er det muligt at fastgøre barnestolens
øverste strop, for de stole der er udstyret med en sådan. Denne anordning hindrer barnestolen i at vippe fremad i tllfælde af frontalt kollision.
Takket være ISOFIX-systemet kan barnestolen monteres sikkert og hurtigt i bilen.ISOFIX-barnestolene er udstyret med to låse, der fæstnes på de de to ringe A.Nogle barnestole er også udstyret med en øverste strop, der fastspændes i den bageste ring B.Fastgørelse af barnestolen til Top Tether:- Fjern nakkestøtten og læg den væk, inden barnestolen monteres på dette sæde
(monter den igen, når barnestolen fjernes).- Før barnestolens sele bag sædets ryglæn, og centrer den mellem monteringshullerne til nakkestøttens stænger.
- Fastgør den øverste strop i ringen B bagpå.- Stram den øverste strop.
Sikkerhed

187

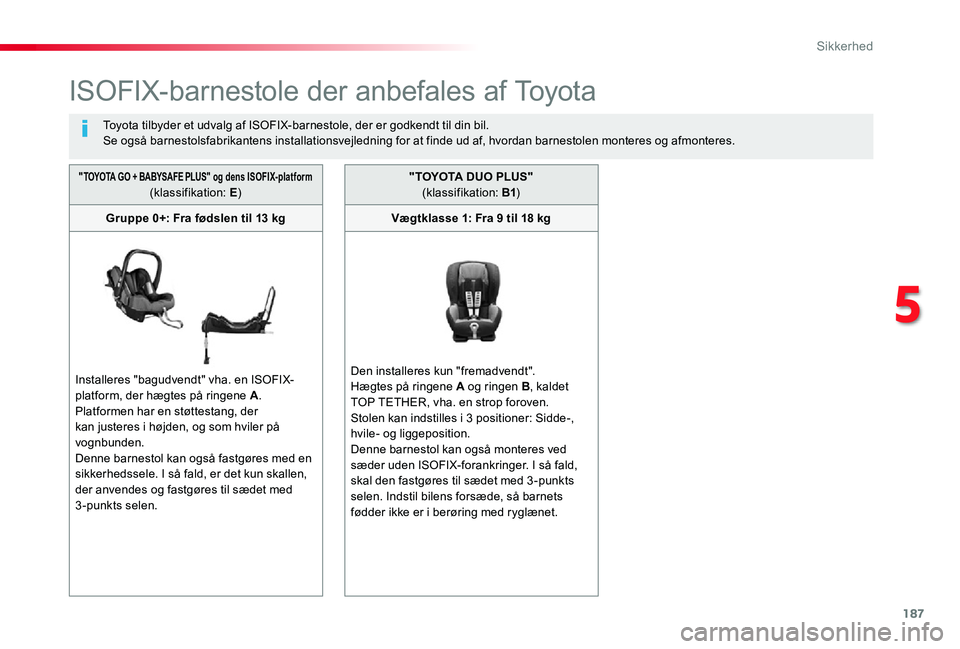

ISOFIX-barnestole der anbefales af Toyota
Toyota tilbyder et udvalg af ISOFIX-barnestole, der er godkendt til din bil.Se også barnestolsfabrikantens installationsvejledning for at finde ud af, hvordan barnestolen monteres og afmonteres.
"TOYOTA GO + BABYSAFE PLUS" og dens ISOFIX-platform (klassifikation: E)
Gruppe 0+: Fra fødslen til 13 kg
Installeres "bagudvendt" vha. en ISOFIX-platform, der hægtes på ringene A.Platformen har en støttestang, der kan justeres i højden, og som hviler på vognbunden.
Denne barnestol kan også fastgøres med en sikkerhedssele. I så fald, er det kun skallen, der anvendes og fastgøres til sædet med 3-punkts selen.
"TOYOTA DUO PLUS" (klassifikation: B1)
Vægtklasse 1: Fra 9 til 18 kg
Den installeres kun "fremadvendt".Hægtes på ringene A og ringen B, kaldet TOP TETHER, vha. en strop foroven.Stolen kan indstilles i 3 positioner: Sidde-, hvile- og liggeposition.Denne barnestol kan også monteres ved sæder uden ISOFIX-forankringer. I så fald, skal den fastgøres til sædet med 3 -punkts selen. Indstil bilens forsæde, så barnets fødder ikke er i berøring med ryglænet.
5
Sikkerhed

188

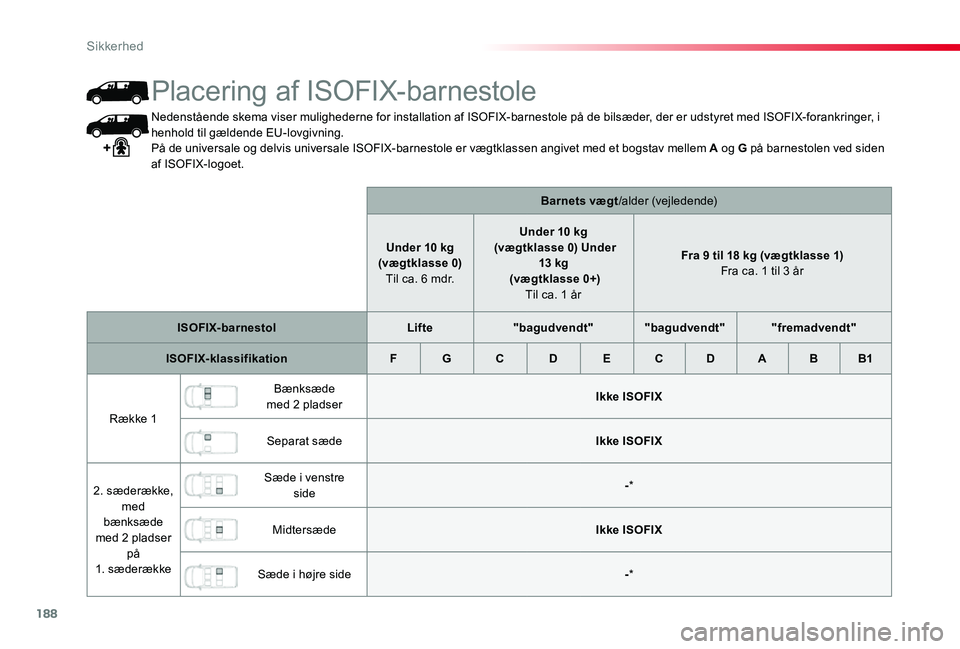

Nedenstående skema viser mulighederne for installation af ISOFIX-barnestole på de bilsæder, der er udstyret med ISOFIX-forankringer, i henhold til gældende EU-lovgivning.På de universale og delvis universale ISOFIX-barnestole er vægtklassen angivet med et bogstav mellem A og G på barnestolen ved siden af ISOFIX-logoet.
Barnets vægt/alder (vejledende)
Under 10 kg(vægtklasse 0) Til ca. 6 mdr.
Under 10 kg (vægtklasse 0) Under 13 kg (vægtklasse 0+) Til ca. 1 år
Fra 9 til 18 kg (vægtklasse 1) Fra ca. 1 til 3 år
ISOFIX-barnestolLifte"bagudvendt""bagudvendt""fremadvendt"
ISOFIX-klassifikationFGCDECDABB1
Række 1
Bænksæde med 2 pladserIkke ISOFIX
Separat sædeIkke ISOFIX
2. sæderække, med bænksæde med 2 pladser på 1. sæderække
Sæde i venstre side-*
MidtersædeIkke ISOFIX
Sæde i højre side-*
Placering af ISOFIX-barnestole
Sikkerhed

189

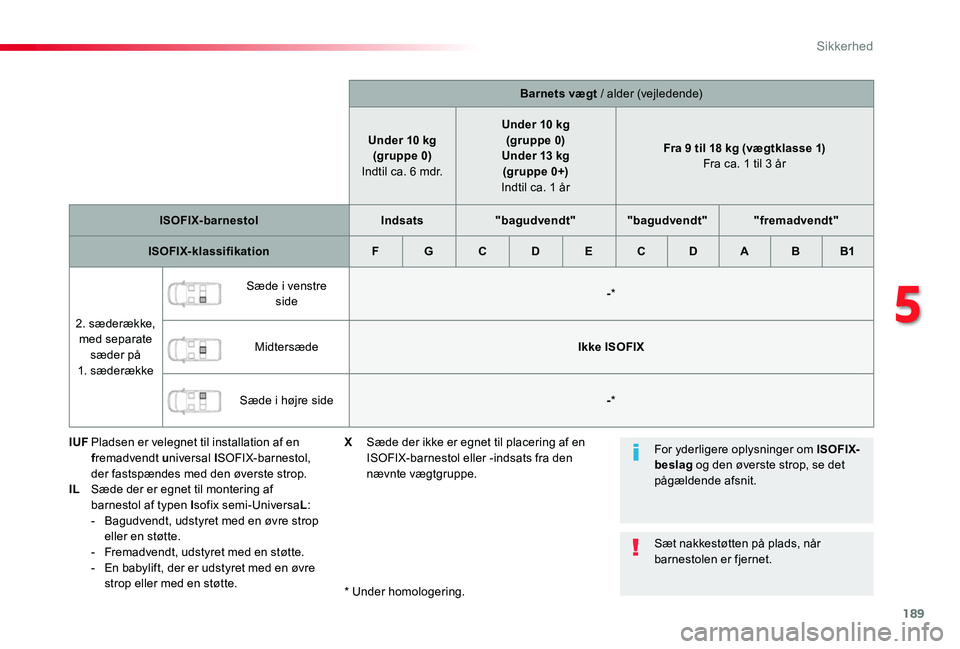

Barnets vægt / alder (vejledende)
Under 10 kg(gruppe 0) Indtil ca. 6 mdr.
Under 10 kg(gruppe 0)Under 13 kg(gr uppe 0+) Indtil ca. 1 år
Fra 9 til 18 kg (vægtklasse 1) Fra ca. 1 til 3 år
ISOFIX-barnestolIndsats"bagudvendt""bagudvendt""fremadvendt"
ISOFIX-klassifikationFGCDECDABB1
2. sæderække, med separate sæder på 1. sæderække
Sæde i venstre side-*
MidtersædeIkke ISOFIX
Sæde i højre side-*
IUF Pladsen er velegnet til installation af en fremadvendt universal ISOFIX-barnestol, der fastspændes med den øverste strop.IL Sæde der er egnet til montering af barnestol af typen Isofix semi-UniversaL:- Bagudvendt, udstyret med en øvre strop eller en støtte.- Fremadvendt, udstyret med en støtte.- En babylift, der er udstyret med en øvre strop eller med en støtte.* Under homologering.
For yderligere oplysninger om ISOFIX-beslag og den øverste strop, se det pågældende afsnit.
Sæt nakkestøtten på plads, når barnestolen er fjernet.
X Sæde der ikke er egnet til placering af en ISOFIX-barnestol eller -indsats fra den nævnte vægtgruppe.
5
Sikkerhed

190
Nedenstående skema viser mulighederne for installation af ISOFIX-barnestole på de bilsæder, der er udstyret med ISOFIX-forankringer, i henhold til gældende EU-lovgivning.På de universale og delvis universale ISOFIX-barnestole er vægtklassen angivet med et bogstav mellem A og G på barnestolen ved siden af ISOFIX-logoet.
Barnets vægt / alder (vejledende)
Under 10 kg(gruppe 0) Indtil ca. 6 mdr.
Under 10 kg (vægtklasse 0) Under 13 kg (vægtklasse 0+) Til ca. 1 år
Fra 9 til 18 kg (vægtklasse 1) Fra ca. 1 til 3 år
ISOFIX-barnestolIndsats (1)"bagudvendt""bagudvendt""fremadvendt"
ISOFIX-klassifikationFGCDECDABB1
Række 1 (a)
Separat passagersæde eller bænksæde med 2 pladser
med airbag i passagerside deaktiveret "OFF"Ikke ISOFIX
med airbag i passagerside deaktiveret "ON"Ikke ISOFIX
Række 2
Sæde i venstre sideXIL (3)IL (2)ILIL (2)I U F, I L
Midtersæde (b)XIL (3)IL (2)ILIL (2)I U F, I L
Sæde i højre sideXIL (3)IL (2)ILIL (2)I U F, I L
