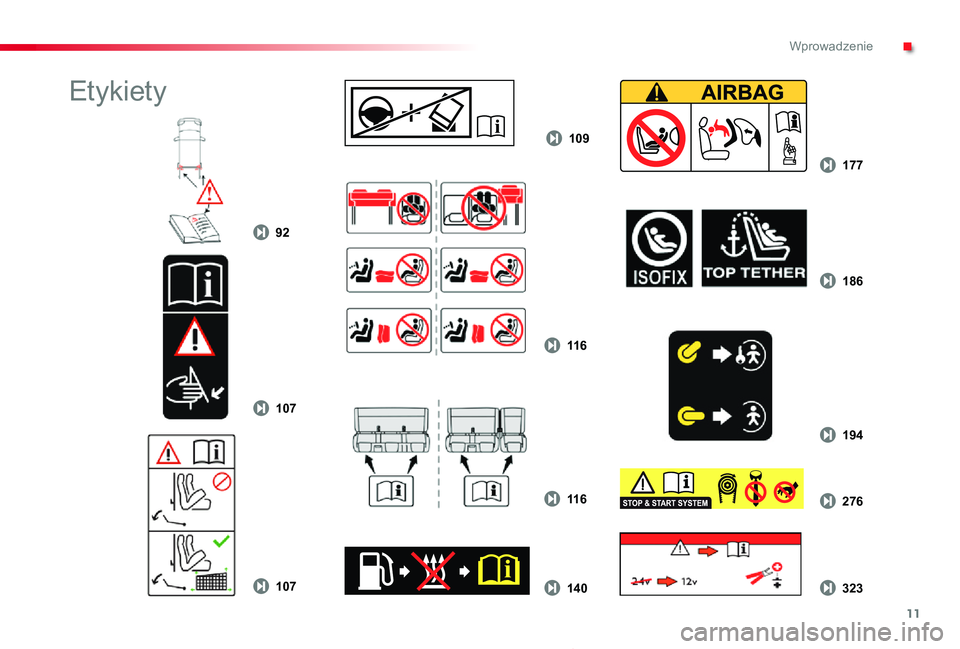

Etykiety
.
Wprowadzenie

12

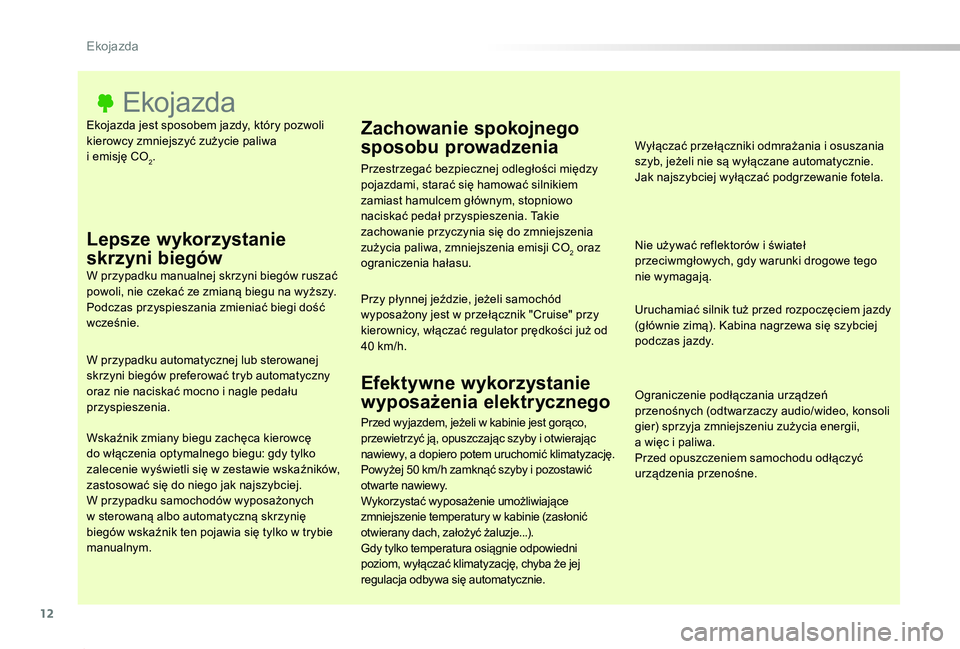

Proace_pl_Chap00c_eco-conduite_ed01-2019
Ekojazda jest sposobem jazdy, który pozwoli kierowcy zmniejszyć zużycie paliwa i emisję CO2.
Ekojazda
Lepsze wykorzystanie
skrzyni biegówW przypadku manualnej skrzyni biegów ruszać powoli, nie czekać ze zmianą biegu na wyższy. Podczas przyspieszania zmieniać biegi dość wcześnie.
W przypadku automatycznej lub sterowanej skrzyni biegów preferować tryb automatyczny oraz nie naciskać mocno i nagle pedału przyspieszenia.
Wskaźnik zmiany biegu zachęca kierowcę
do włączenia optymalnego biegu: gdy tylko zalecenie wyświetli się w zestawie wskaźników, zastosować się do niego jak najszybciej.W przypadku samochodów wyposażonych w sterowaną albo automatyczną skrzynię biegów wskaźnik ten pojawia się tylko w trybie manualnym.
Zachowanie spokojnego
sposobu prowadzenia
Przestrzegać bezpiecznej odległości między pojazdami, starać się hamować silnikiem zamiast hamulcem głównym, stopniowo naciskać pedał przyspieszenia. Takie zachowanie przyczynia się do zmniejszenia zużycia paliwa, zmniejszenia emisji CO2 oraz ograniczenia hałasu.
Przy płynnej jeździe, jeżeli samochód wyposażony jest w przełącznik "Cruise" przy kierownicy, włączać regulator prędkości już od 40 km/h.
Efektywne wykorzystanie
wyposażenia elektrycznego
Wyłączać przełączniki odmrażania i osuszania szyb, jeżeli nie są wyłączane automatycznie.Jak najszybciej wyłączać podgrzewanie fotela.
Nie używać reflektorów i świateł przeciwmgłowych, gdy warunki drogowe tego nie wymagają.
Uruchamiać silnik tuż przed rozpoczęciem jazdy (głównie zimą). Kabina nagrzewa się szybciej podczas jazdy.
Ograniczenie podłączania urządzeń przenośnych (odtwarzaczy audio/wideo, konsoli gier) sprzyja zmniejszeniu zużycia energii, a więc i paliwa.Przed opuszczeniem samochodu odłączyć urządzenia przenośne.
Przed wyjazdem, jeżeli w kabinie jest gorąco, przewietrzyć ją, opuszczając szyby i otwierając nawiewy, a dopiero potem uruchomić klimatyzację.Powyżej 50 km/h zamknąć szyby i pozostawić otwarte nawiewy.Wykorzystać wyposażenie umożliwiające zmniejszenie temperatury w kabinie (zasłonić otwierany dach, założyć żaluzje...).Gdy tylko temperatura osiągnie odpowiedni poziom, wyłączać klimatyzację, chyba że jej regulacja odbywa się automatycznie.
Ekojazda

13

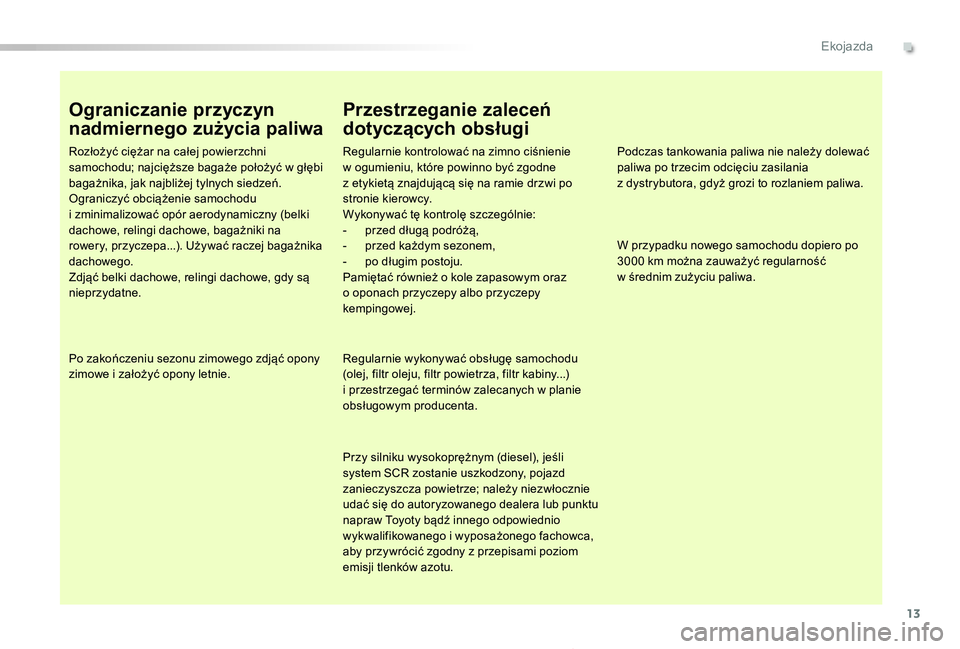

Proace_pl_Chap00c_eco-conduite_ed01-2019
Ograniczanie przyczyn
nadmiernego zużycia paliwa
Rozłożyć ciężar na całej powierzchni samochodu; najcięższe bagaże położyć w głębi bagażnika, jak najbliżej tylnych siedzeń.Ograniczyć obciążenie samochodu i zminimalizować opór aerodynamiczny (belki dachowe, relingi dachowe, bagażniki na rowery, przyczepa...). Używać raczej bagażnika dachowego.Zdjąć belki dachowe, relingi dachowe, gdy są nieprzydatne.
Po zakończeniu sezonu zimowego zdjąć opony zimowe i założyć opony letnie.
Przestrzeganie zaleceń
dotyczących obsługi
Regularnie kontrolować na zimno ciśnienie w ogumieniu, które powinno być zgodne z etykietą znajdującą się na ramie drzwi po stronie kierowcy.Wykonywać tę kontrolę szczególnie:- przed długą podróżą,
- przed każdym sezonem,- po długim postoju.Pamiętać również o kole zapasowym oraz o oponach przyczepy albo przyczepy kempingowej.
Regularnie wykonywać obsługę samochodu (olej, filtr oleju, filtr powietrza, filtr kabiny...) i przestrzegać terminów zalecanych w planie obsługowym producenta.
Przy silniku wysokoprężnym (diesel), jeśli system SCR zostanie uszkodzony, pojazd zanieczyszcza powietrze; należy niezwłocznie udać się do autoryzowanego dealera lub punktu napraw Toyoty bądź innego odpowiednio wykwalifikowanego i wyposażonego fachowca, aby przywrócić zgodny z przepisami poziom emisji tlenków azotu.
Podczas tankowania paliwa nie należy dolewać paliwa po trzecim odcięciu zasilania z dystrybutora, gdyż grozi to rozlaniem paliwa.
W przypadku nowego samochodu dopiero po 3000 km można zauważyć regularność w średnim zużyciu paliwa.
.
Ekojazda

14
Proace_pl_Chap01_instruments-de-bord_ed01-2019

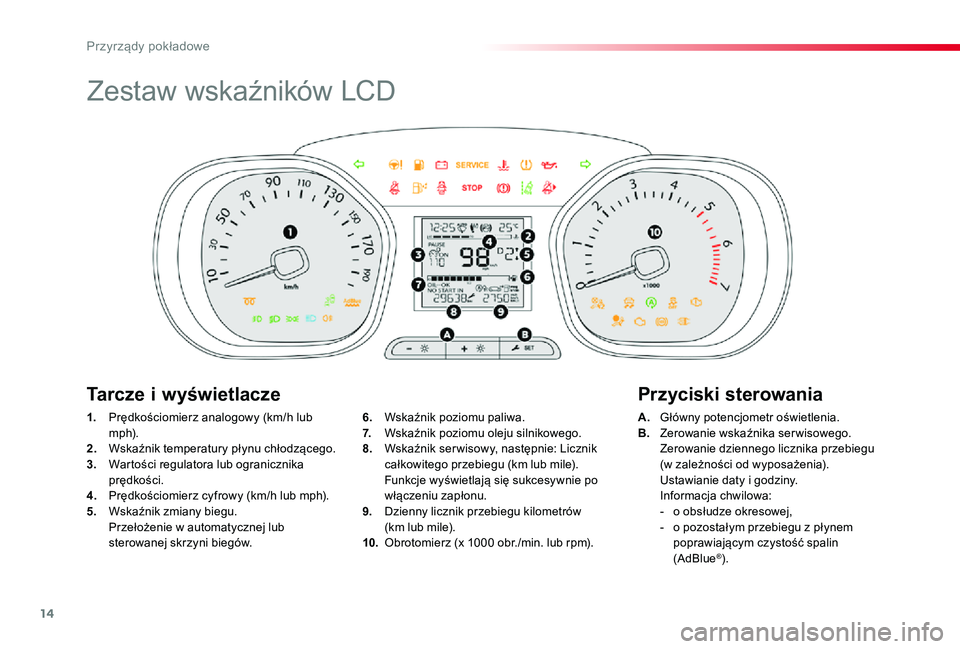

Zestaw wskaźników LCD
1. Prędkościomierz analogowy (km/h lub m p h).2. Wskaźnik temperatury płynu chłodzącego.3. Wartości regulatora lub ogranicznika prędkości.4. Prędkościomierz cyfrowy (km/h lub mph).5. Wskaźnik zmiany biegu. Przełożenie w automatycznej lub sterowanej skrzyni biegów.
A. Główny potencjometr oświetlenia.B. Zerowanie wskaźnika serwisowego. Zerowanie dziennego licznika przebiegu (w zależności od wyposażenia). Ustawianie daty i godziny. Informacja chwilowa:- o obsłudze okresowej,- o pozostałym przebiegu z płynem poprawiającym czystość spalin (AdBlue®).
6. Wskaźnik poziomu paliwa.7. Wskaźnik poziomu oleju silnikowego.8. Wskaźnik serwisowy, następnie: Licznik całkowitego przebiegu (km lub mile). Funkcje wyświetlają się sukcesywnie po włączeniu zapłonu.9. Dzienny licznik przebiegu kilometrów (km lub mile).10. Obrotomierz (x 1000 obr./min. lub rpm).
Tarcze i wyświetlaczePrzyciski sterowania
Przyrządy pokładowe

15
Proace_pl_Chap01_instruments-de-bord_ed01-2019
1. Prędkościomierz analogowy (km/h lub m p h).2. Wskaźnik poziomu paliwa.3. Wskaźnik temperatury płynu chłodzącego.4. Wartości regulatora lub ogranicznika prędkości.5. Prędkościomierz cyfrowy (km/h lub mph).
A. Zerowanie wskaźnika serwisowego. Przywołanie informacji chwilowej:- o obsłudze okresowej,- o pozostałym przebiegu z płynem poprawiającym czystość spalin (AdBlue®).B. Główny potencjometr oświetlenia.C. Zerowanie dziennego licznika przebiegu i trasy.
6. Wskaźnik zmiany biegu. Przełożenie w automatycznej lub sterowanej skrzyni biegów.7. Wskaźnik serwisowy, następnie licznik całkowitego przebiegu (km lub mile), dzienny licznik przebiegu (km lub mile), wyświetlanie komunikatów...8. Obrotomierz (x 1000 obr./min lub rpm).
Tarcze i wyświetlaczePrzyciski sterowania

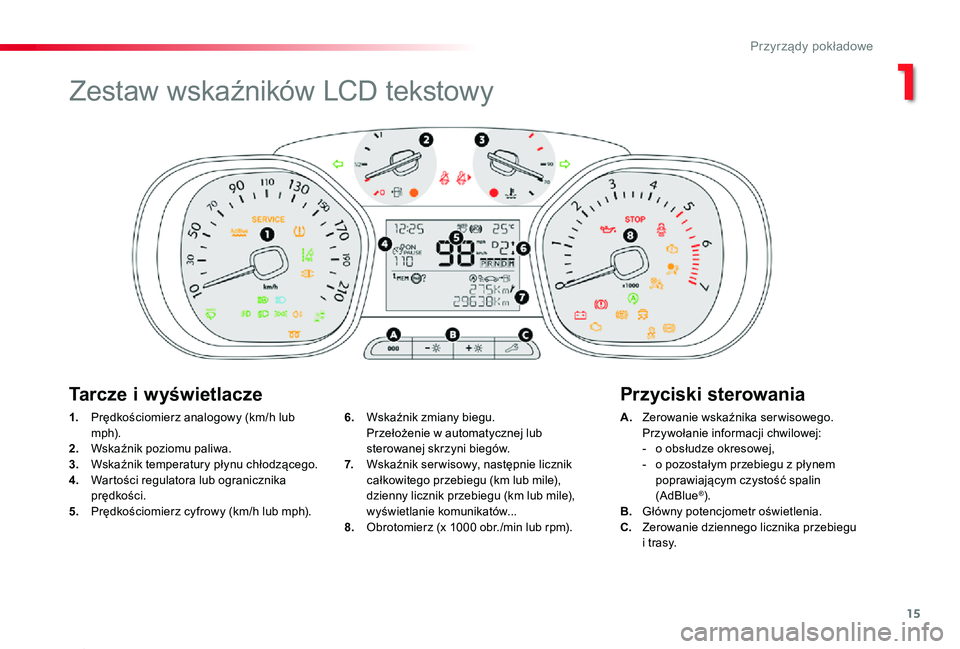

Zestaw wskaźników LCD tekstowy
1
Przyrządy pokładowe

16
Proace_pl_Chap01_instruments-de-bord_ed01-2019

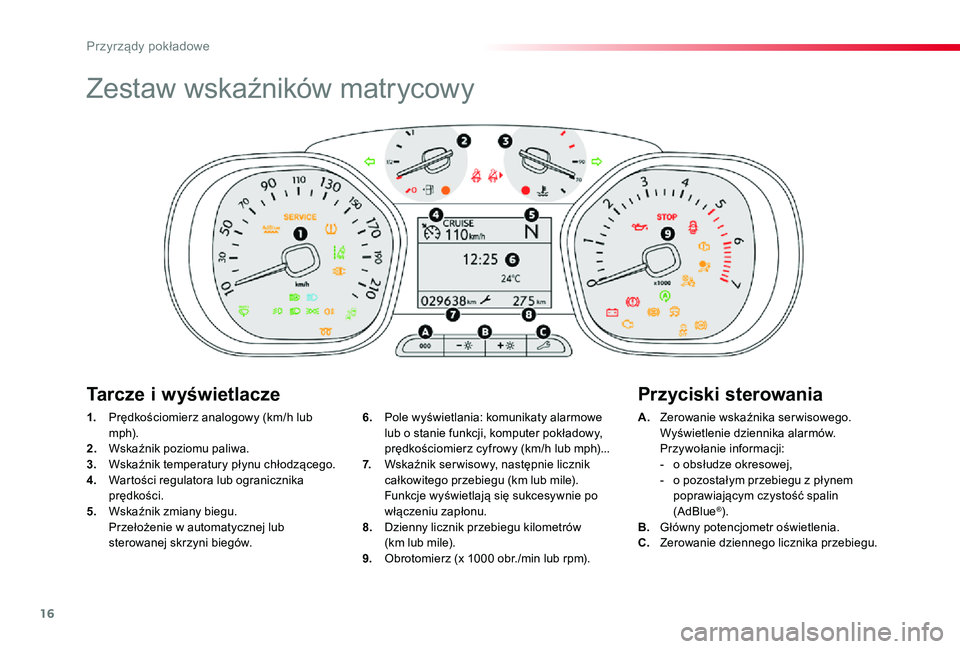

Zestaw wskaźników matrycowy
1. Prędkościomierz analogowy (km/h lub m p h).2. Wskaźnik poziomu paliwa.3. Wskaźnik temperatury płynu chłodzącego.4. Wartości regulatora lub ogranicznika prędkości.5. Wskaźnik zmiany biegu. Przełożenie w automatycznej lub sterowanej skrzyni biegów.
A. Zerowanie wskaźnika serwisowego. Wyświetlenie dziennika alarmów. Przywołanie informacji:- o obsłudze okresowej,- o pozostałym przebiegu z płynem poprawiającym czystość spalin (AdBlue®).B. Główny potencjometr oświetlenia.C. Zerowanie dziennego licznika przebiegu.
6. Pole wyświetlania: komunikaty alarmowe lub o stanie funkcji, komputer pokładowy, prędkościomierz cyfrowy (km/h lub mph)...7. Wskaźnik serwisowy, następnie licznik całkowitego przebiegu (km lub mile). Funkcje wyświetlają się sukcesywnie po włączeniu zapłonu.8. Dzienny licznik przebiegu kilometrów (km lub mile).9. Obrotomierz (x 1000 obr./min lub rpm).
Tarcze i wyświetlaczePrzyciski sterowania
Przyrządy pokładowe

17
Proace_pl_Chap01_instruments-de-bord_ed01-2019

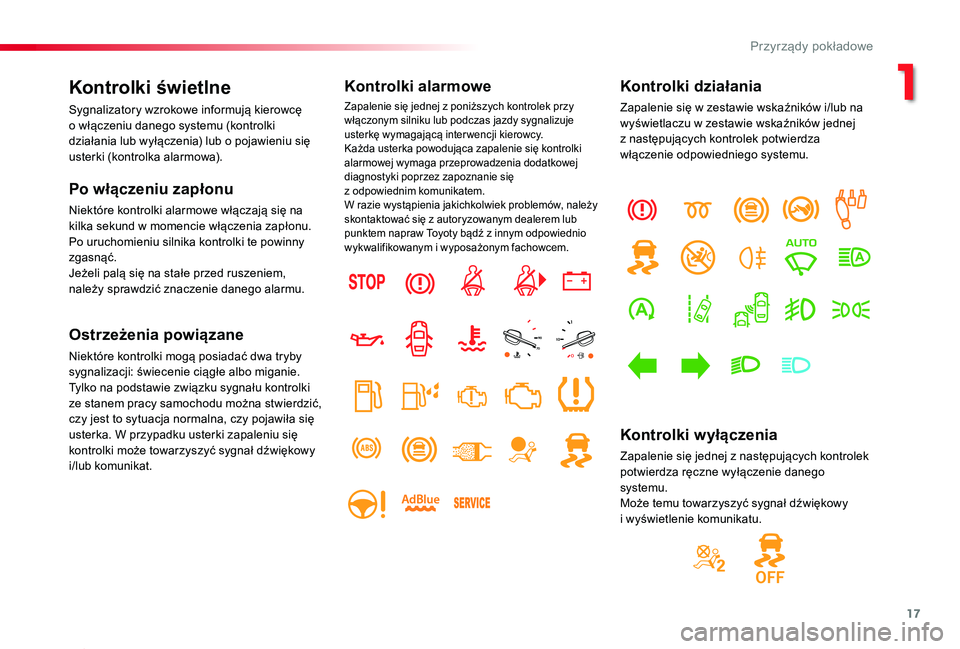

Kontrolki świetlne
Sygnalizatory wzrokowe informują kierowcę o włączeniu danego systemu (kontrolki działania lub wyłączenia) lub o pojawieniu się usterki (kontrolka alarmowa).
Po włączeniu zapłonu
Niektóre kontrolki alarmowe włączają się na kilka sekund w momencie włączenia zapłonu.Po uruchomieniu silnika kontrolki te powinny zgasnąć.Jeżeli palą się na stałe przed ruszeniem, należy sprawdzić znaczenie danego alarmu.
Ostrzeżenia powiązane
Niektóre kontrolki mogą posiadać dwa tryby sygnalizacji: świecenie ciągłe albo miganie.Tylko na podstawie związku sygnału kontrolki ze stanem pracy samochodu można stwierdzić, czy jest to sytuacja normalna, czy pojawiła się usterka. W przypadku usterki zapaleniu się kontrolki może towarzyszyć sygnał dźwiękowy i/lub komunikat.
Kontrolki alarmowe
Zapalenie się jednej z poniższych kontrolek przy włączonym silniku lub podczas jazdy sygnalizuje usterkę wymagającą inter wencji kierowcy.Każda usterka powodująca zapalenie się kontrolki alarmowej wymaga przeprowadzenia dodatkowej diagnostyki poprzez zapoznanie się z odpowiednim komunikatem.W razie wystąpienia jakichkolwiek problemów, należy skontaktować się z autor yzowanym dealerem lub punktem napraw Toyoty bądź z innym odpowiednio wykwalifikowanym i wyposażonym fachowcem.
Kontrolki działania
Zapalenie się w zestawie wskaźników i/lub na wyświetlaczu w zestawie wskaźników jednej z następujących kontrolek potwierdza włączenie odpowiedniego systemu.
Kontrolki wyłączenia
Zapalenie się jednej z następujących kontrolek potwierdza ręczne wyłączenie danego systemu.Może temu towarzyszyć sygnał dźwiękowy i wyświetlenie komunikatu.
1
Przyrządy pokładowe

18
Proace_pl_Chap01_instruments-de-bord_ed01-2019

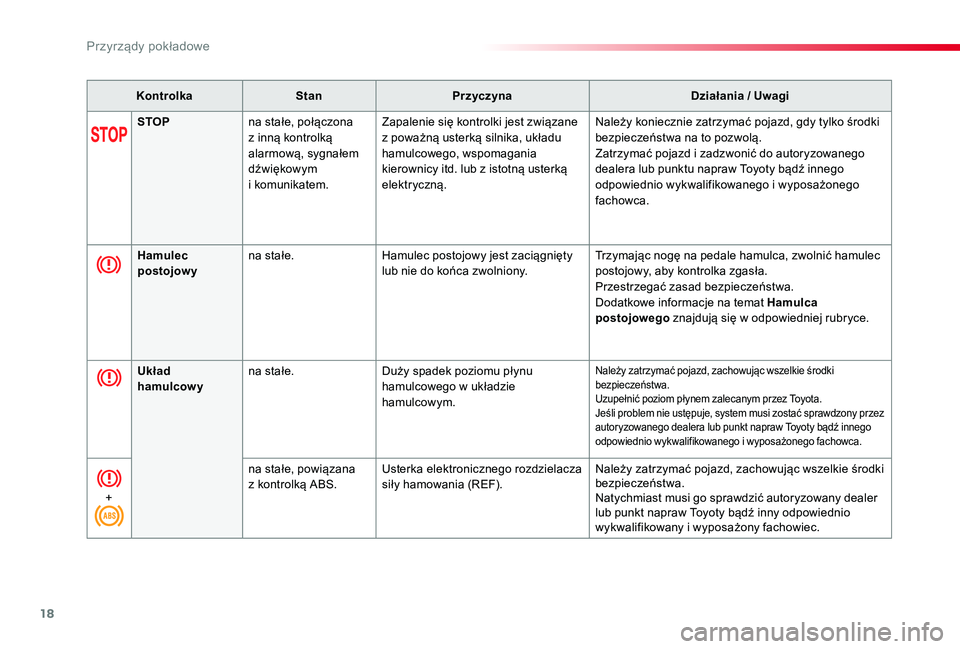

KontrolkaStanPrzyczynaDziałania / Uwagi
STOPna stałe, połączona z inną kontrolką alarmową, sygnałem dźwiękowym i komunikatem.
Zapalenie się kontrolki jest związane z poważną usterką silnika, układu hamulcowego, wspomagania kierownicy itd. lub z istotną usterką elektryczną.
Należy koniecznie zatrzymać pojazd, gdy tylko środki bezpieczeństwa na to pozwolą.Zatrzymać pojazd i zadzwonić do autoryzowanego dealera lub punktu napraw Toyoty bądź innego odpowiednio wykwalifikowanego i wyposażonego fachowca.
Hamulec postojowyna stałe.Hamulec postojowy jest zaciągnięty lub nie do końca zwolniony.Trzymając nogę na pedale hamulca, zwolnić hamulec postojowy, aby kontrolka zgasła.Przestrzegać zasad bezpieczeństwa.Dodatkowe informacje na temat Hamulca postojowego znajdują się w odpowiedniej rubryce.
Układ hamulcowyna stałe.Duży spadek poziomu płynu hamulcowego w układzie hamulcowym.
Należy zatrzymać pojazd, zachowując wszelkie środki bezpieczeństwa.Uzupełnić poziom płynem zalecanym przez Toyota.Jeśli problem nie ustępuje, system musi zostać sprawdzony przez autor yzowanego dealera lub punkt napraw Toyoty bądź innego odpowiednio wykwalifikowanego i wyposażonego fachowca.
+
na stałe, powiązana z kontrolką ABS.Usterka elektronicznego rozdzielacza siły hamowania (REF).Należy zatrzymać pojazd, zachowując wszelkie środki bezpieczeństwa.Natychmiast musi go sprawdzić autoryzowany dealer lub punkt napraw Toyoty bądź inny odpowiednio wykwalifikowany i wyposażony fachowiec.
Przyrządy pokładowe

19
Proace_pl_Chap01_instruments-de-bord_ed01-2019

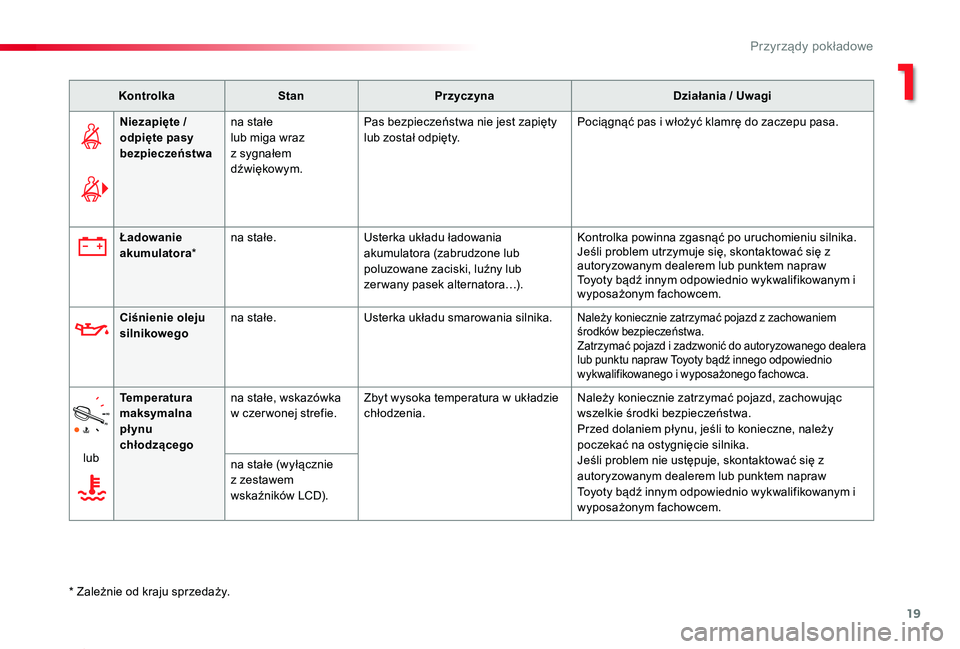

KontrolkaStanPrzyczynaDziałania / Uwagi
Niezapięte / odpięte pasy bezpieczeństwa
na stałe lub miga wraz z sygnałem dźwiękowym.
Pas bezpieczeństwa nie jest zapięty lub został odpięty.Pociągnąć pas i włożyć klamrę do zaczepu pasa.
* Zależnie od kraju sprzedaży.
Ładowanie
akumulatora*
na stałe.Usterka układu ładowania
akumulatora (zabrudzone lub poluzowane zaciski, luźny lub zer wany pasek alternatora…).
Kontrolka powinna zgasnąć po uruchomieniu silnika.Jeśli problem utrzymuje się, skontaktować się z autoryzowanym dealerem lub punktem napraw Toyoty bądź innym odpowiednio wykwalifikowanym i wyposażonym fachowcem.
Ciśnienie oleju silnikowegona stałe.Usterka układu smarowania silnika.Należy koniecznie zatrzymać pojazd z zachowaniem środków bezpieczeństwa.Zatrzymać pojazd i zadzwonić do autoryzowanego dealera lub punktu napraw Toyoty bądź innego odpowiednio wykwalifikowanego i wyposażonego fachowca.
lub
Temperatura maksymalna płynu
chłodzącego
na stałe, wskazówka w czer wonej strefie.Zbyt wysoka temperatura w układzie chłodzenia.Należy koniecznie zatrzymać pojazd, zachowując wszelkie środki bezpieczeństwa.Przed dolaniem płynu, jeśli to konieczne, należy
poczekać na ostygnięcie silnika.Jeśli problem nie ustępuje, skontaktować się z autoryzowanym dealerem lub punktem napraw Toyoty bądź innym odpowiednio wykwalifikowanym i wyposażonym fachowcem.
na stałe (wyłącznie z zestawem wskaźników LCD).
1
Przyrządy pokładowe

20
Proace_pl_Chap01_instruments-de-bord_ed01-2019

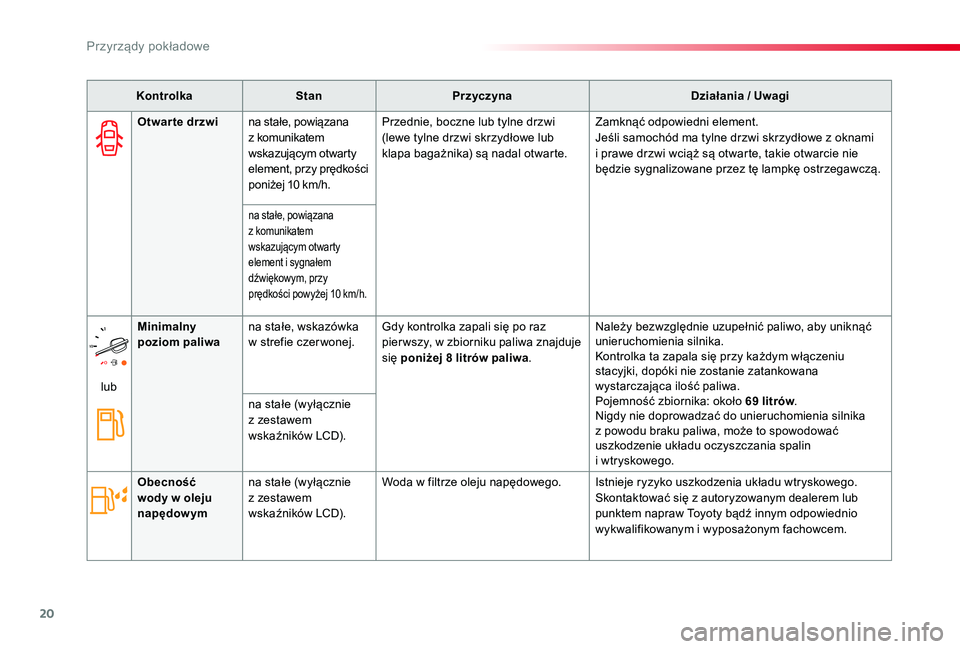

KontrolkaStanPrzyczynaDziałania / Uwagi
Otwar te drzwina stałe, powiązana z komunikatem wskazującym otwarty element, przy prędkości poniżej 10 km/h.
Przednie, boczne lub tylne drzwi (lewe tylne drzwi skrzydłowe lub klapa bagażnika) są nadal otwarte.
Zamknąć odpowiedni element.Jeśli samochód ma tylne drzwi skrzydłowe z oknami i prawe drzwi wciąż są otwarte, takie otwarcie nie będzie sygnalizowane przez tę lampkę ostrzegawczą.
na stałe, powiązana z komunikatem
wskazującym otwarty element i sygnałem dźwiękowym, przy prędkości powyżej 10 km/h.
lub
Minimalny poziom paliwana stałe, wskazówka w strefie czer wonej.Gdy kontrolka zapali się po raz pier wszy, w zbiorniku paliwa znajduje się poniżej 8 litrów paliwa.
Należy bezwzględnie uzupełnić paliwo, aby uniknąć unieruchomienia silnika.Kontrolka ta zapala się przy każdym włączeniu stacyjki, dopóki nie zostanie zatankowana wystarczająca ilość paliwa.Pojemność zbiornika: około 69 litrów.Nigdy nie doprowadzać do unieruchomienia silnika z powodu braku paliwa, może to spowodować uszkodzenie układu oczyszczania spalin i wtryskowego.
na stałe (wyłącznie z zestawem wskaźników LCD).
Obecność wody w oleju napędowym
na stałe (wyłącznie z zestawem wskaźników LCD).
Woda w filtrze oleju napędowego.Istnieje ryzyko uszkodzenia układu wtryskowego.Skontaktować się z autoryzowanym dealerem lub punktem napraw Toyoty bądź innym odpowiednio wykwalifikowanym i wyposażonym fachowcem.
Przyrządy pokładowe
