TOYOTA PROACE 2020 Instrukcja obsługi (in Polish)

31
Proace_pl_Chap01_instruments-de-bord_ed01-2019

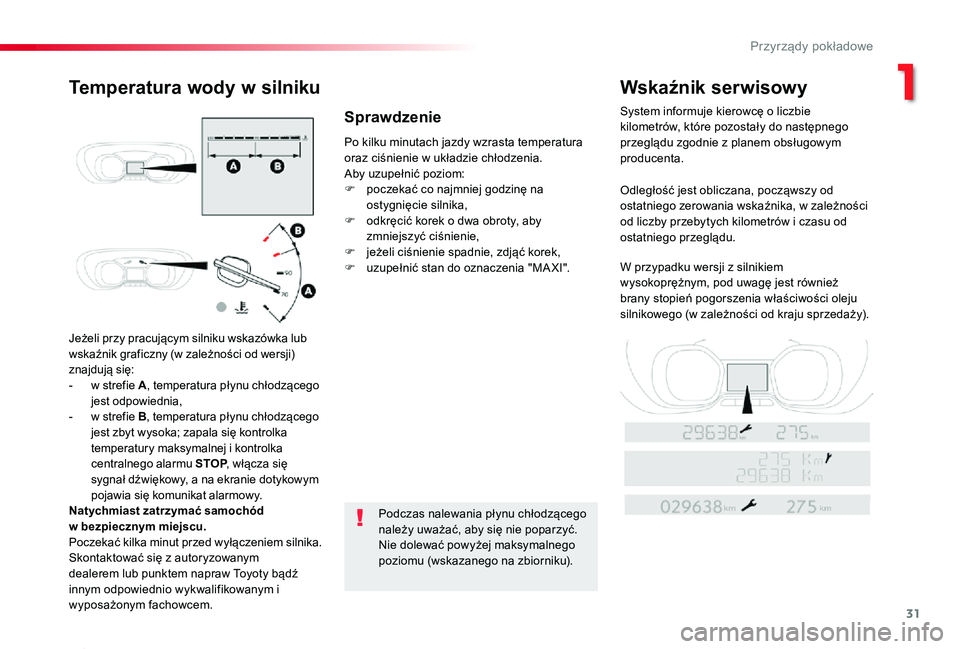

Jeżeli przy pracującym silniku wskazówka lub wskaźnik graficzny (w zależności od wersji) znajdują się:- w strefie A, temperatura płynu chłodzącego jest odpowiednia,- w strefie B, temperatura płynu chłodzącego jest zbyt wysoka; zapala się kontrolka temperatury maksymalnej i kontrolka centralnego alarmu STOP, włącza się sygnał dźwiękowy, a na ekranie dotykowym pojawia się komunikat alarmowy.Natychmiast zatrzymać samochód w bezpiecznym miejscu.Poczekać kilka minut przed wyłączeniem silnika.Skontaktować się z autoryzowanym dealerem lub punktem napraw Toyoty bądź innym odpowiednio wykwalifikowanym i wyposażonym fachowcem.
Po kilku minutach jazdy wzrasta temperatura oraz ciśnienie w układzie chłodzenia.Aby uzupełnić poziom:F poczekać co najmniej godzinę na ostygnięcie silnika,F odkręcić korek o dwa obroty, aby zmniejszyć ciśnienie,F jeżeli ciśnienie spadnie, zdjąć korek,F uzupełnić stan do oznaczenia "MA XI".
Podczas nalewania płynu chłodzącego należy uważać, aby się nie poparzyć.
Nie dolewać powyżej maksymalnego poziomu (wskazanego na zbiorniku).
Temperatura wody w silnikuWskaźnik serwisowy
System informuje kierowcę o liczbie kilometrów, które pozostały do następnego przeglądu zgodnie z planem obsługowym producenta.
Odległość jest obliczana, począwszy od ostatniego zerowania wskaźnika, w zależności od liczby przebytych kilometrów i czasu od ostatniego przeglądu.
W przypadku wersji z silnikiem wysokoprężnym, pod uwagę jest również brany stopień pogorszenia właściwości oleju silnikowego (w zależności od kraju sprzedaży).
Sprawdzenie
1
Przyrządy pokładowe

32
Proace_pl_Chap01_instruments-de-bord_ed01-2019

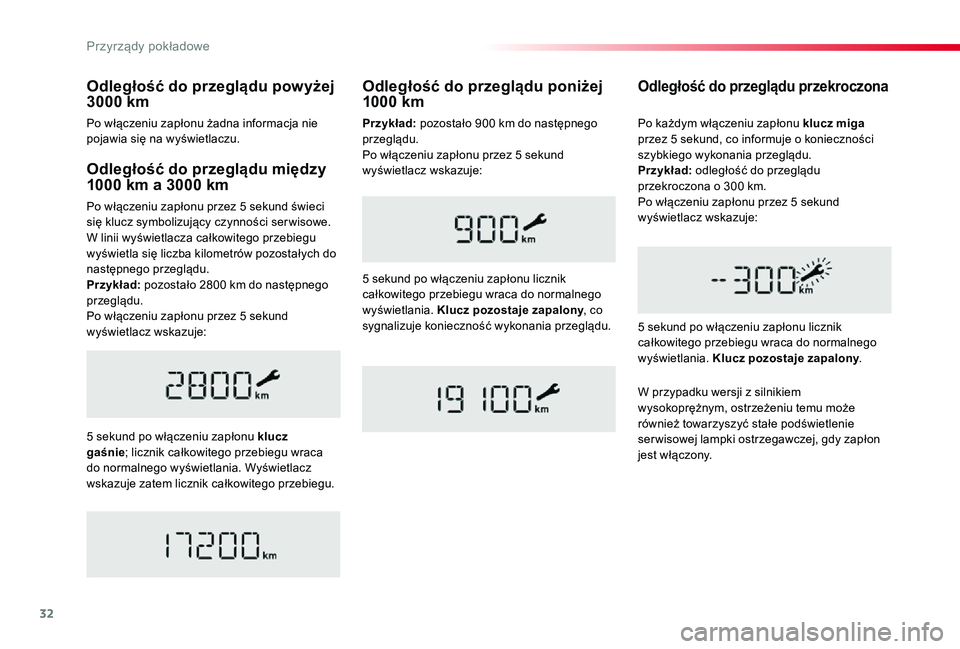

Odległość do przeglądu między 1000 km a 3000 km
Po włączeniu zapłonu przez 5 sekund świeci się klucz symbolizujący czynności ser wisowe. W linii wyświetlacza całkowitego przebiegu wyświetla się liczba kilometrów pozostałych do następnego przeglądu.Przykład: pozostało 2800 km do następnego przeglądu.Po włączeniu zapłonu przez 5 sekund wyświetlacz wskazuje:
5 sekund po włączeniu zapłonu klucz gaśnie; licznik całkowitego przebiegu wraca do normalnego wyświetlania. Wyświetlacz wskazuje zatem licznik całkowitego przebiegu.
Odległość do przeglądu przekroczona
5 sekund po włączeniu zapłonu licznik całkowitego przebiegu wraca do normalnego wyświetlania. Klucz pozostaje zapalony.
Po każdym włączeniu zapłonu klucz miga przez 5 sekund, co informuje o konieczności szybkiego wykonania przeglądu.Przykład: odległość do przeglądu przekroczona o 300 km.Po włączeniu zapłonu przez 5 sekund wyświetlacz wskazuje:
Odległość do przeglądu poniżej 1000 km
5 sekund po włączeniu zapłonu licznik całkowitego przebiegu wraca do normalnego wyświetlania. Klucz pozostaje zapalony, co sygnalizuje konieczność wykonania przeglądu.
W przypadku wersji z silnikiem wysokoprężnym, ostrzeżeniu temu może również towarzyszyć stałe podświetlenie ser wisowej lampki ostrzegawczej, gdy zapłon jest włączony.
Odległość do przeglądu powyżej 3000 km
Po włączeniu zapłonu żadna informacja nie pojawia się na wyświetlaczu.Przykład: pozostało 900 km do następnego przeglądu.Po włączeniu zapłonu przez 5 sekund wyświetlacz wskazuje:
Przyrządy pokładowe

33
Proace_pl_Chap01_instruments-de-bord_ed01-2019

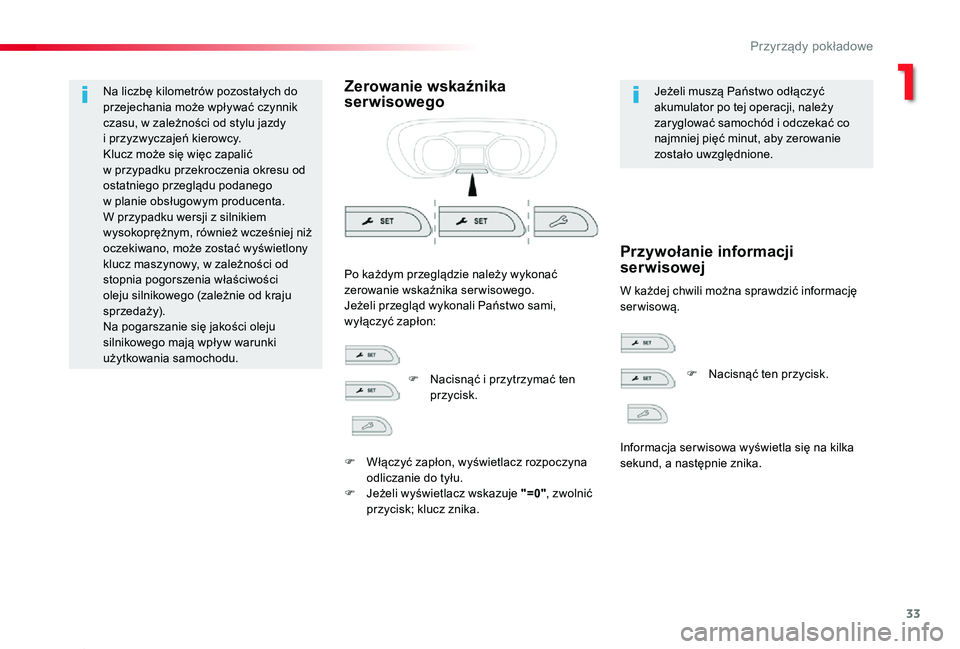

Na liczbę kilometrów pozostałych do przejechania może wpływać czynnik czasu, w zależności od stylu jazdy i przyzwyczajeń kierowcy.Klucz może się więc zapalić w przypadku przekroczenia okresu od ostatniego przeglądu podanego w planie obsługowym producenta.W przypadku wersji z silnikiem wysokoprężnym, również wcześniej niż oczekiwano, może zostać wyświetlony klucz maszynowy, w zależności od stopnia pogorszenia właściwości oleju silnikowego (zależnie od kraju spr zeda ż y).Na pogarszanie się jakości oleju silnikowego mają wpływ warunki użytkowania samochodu.
Zerowanie wskaźnika serwisowegoJeżeli muszą Państwo odłączyć akumulator po tej operacji, należy zaryglować samochód i odczekać co najmniej pięć minut, aby zerowanie zostało uwzględnione.
W każdej chwili można sprawdzić informację serwisową.
Po każdym przeglądzie należy wykonać zerowanie wskaźnika serwisowego.Jeżeli przegląd wykonali Państwo sami, wyłączyć zapłon:
Przywołanie informacji serwisowej
F Nacisnąć i przytrzymać ten przycisk.
F Włączyć zapłon, wyświetlacz rozpoczyna odliczanie do tyłu.F Jeżeli wyświetlacz wskazuje "=0", zwolnić przycisk; klucz znika.
F Nacisnąć ten przycisk.
Informacja ser wisowa wyświetla się na kilka sekund, a następnie znika.
1
Przyrządy pokładowe

34
Proace_pl_Chap01_instruments-de-bord_ed01-2019

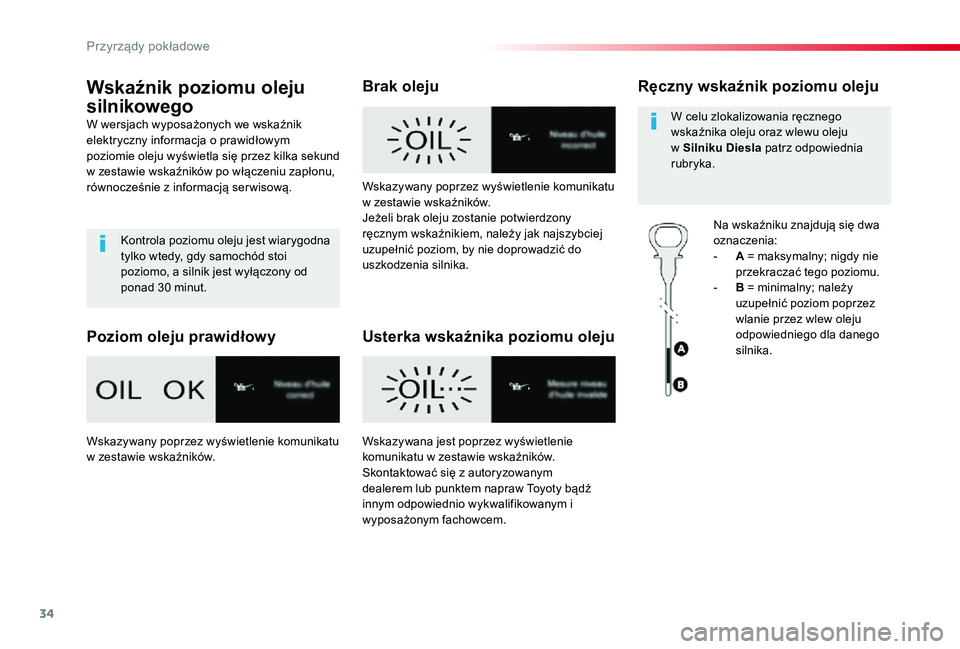

Wskaźnik poziomu oleju
silnikowego
W wersjach wyposażonych we wskaźnik elektryczny informacja o prawidłowym poziomie oleju wyświetla się przez kilka sekund w zestawie wskaźników po włączeniu zapłonu, równocześnie z informacją ser wisową.
Kontrola poziomu oleju jest wiarygodna tylko wtedy, gdy samochód stoi poziomo, a silnik jest wyłączony od ponad 30 minut.
Poziom oleju prawidłowy
Brak oleju
Usterka wskaźnika poziomu oleju
Ręczny wskaźnik poziomu oleju
Na wskaźniku znajdują się dwa oznaczenia:- A = maksymalny; nigdy nie przekraczać tego poziomu.- B = minimalny; należy uzupełnić poziom poprzez wlanie przez wlew oleju odpowiedniego dla danego silnika.
W celu zlokalizowania ręcznego wskaźnika oleju oraz wlewu oleju w Silniku Diesla patrz odpowiednia rubryka.
Wskazywany poprzez wyświetlenie komunikatu w zestawie wskaźników.Jeżeli brak oleju zostanie potwierdzony ręcznym wskaźnikiem, należy jak najszybciej uzupełnić poziom, by nie doprowadzić do uszkodzenia silnika.
Wskazywany poprzez wyświetlenie komunikatu
w zestawie wskaźników.
Wskazywana jest poprzez wyświetlenie
komunikatu w zestawie wskaźników. Skontaktować się z autoryzowanym dealerem lub punktem napraw Toyoty bądź innym odpowiednio wykwalifikowanym i wyposażonym fachowcem.
Przyrządy pokładowe

35
Proace_pl_Chap01_instruments-de-bord_ed01-2019

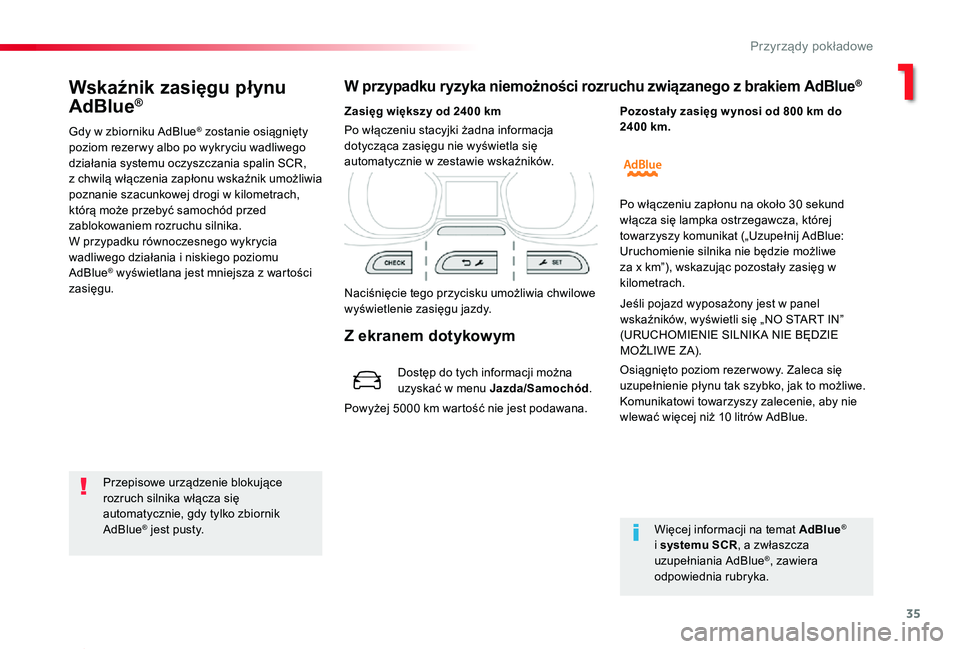

Wskaźnik zasięgu płynu
AdBlue®
Gdy w zbiorniku AdBlue® zostanie osiągnięty poziom rezer wy albo po wykryciu wadliwego działania systemu oczyszczania spalin SCR, z chwilą włączenia zapłonu wskaźnik umożliwia poznanie szacunkowej drogi w kilometrach, którą może przebyć samochód przed zablokowaniem rozruchu silnika.W przypadku równoczesnego wykrycia wadliwego działania i niskiego poziomu AdBlue® wyświetlana jest mniejsza z wartości zasięgu.
W przypadku ryzyka niemożności rozruchu związanego z brakiem AdBlue®
Przepisowe urządzenie blokujące rozruch silnika włącza się automatycznie, gdy tylko zbiornik AdBlue® jest pusty.
Zasięg większy od 2400 km
Naciśnięcie tego przycisku umożliwia chwilowe wyświetlenie zasięgu jazdy.
Powyżej 5000 km wartość nie jest podawana.
Po włączeniu stacyjki żadna informacja dotycząca zasięgu nie wyświetla się automatycznie w zestawie wskaźników.
Więcej informacji na temat AdBlue®
i systemu SCR, a zwłaszcza uzupełniania AdBlue®, zawiera odpowiednia rubryka.
Pozostał y zasięg w ynosi od 800 km do 2400 km.
Po włączeniu zapłonu na około 30 sekund włącza się lampka ostrzegawcza, której towarzyszy komunikat („Uzupełnij AdBlue: Uruchomienie silnika nie będzie możliwe za x km”), wskazując pozostały zasięg w kilometrach.
Jeśli pojazd wyposażony jest w panel wskaźników, wyświetli się „NO START IN” (URUCHOMIENIE SILNIK A NIE BĘDZIE MOŻLIWE Z A).
Osiągnięto poziom rezer wowy. Zaleca się uzupełnienie płynu tak szybko, jak to możliwe.Komunikatowi towarzyszy zalecenie, aby nie wlewać więcej niż 10 litrów AdBlue.
Z ekranem dotykowym
Dostęp do tych informacji możnauzyskać w menu Jazda/Samochód.
1
Przyrządy pokładowe

36
Proace_pl_Chap01_instruments-de-bord_ed01-2019

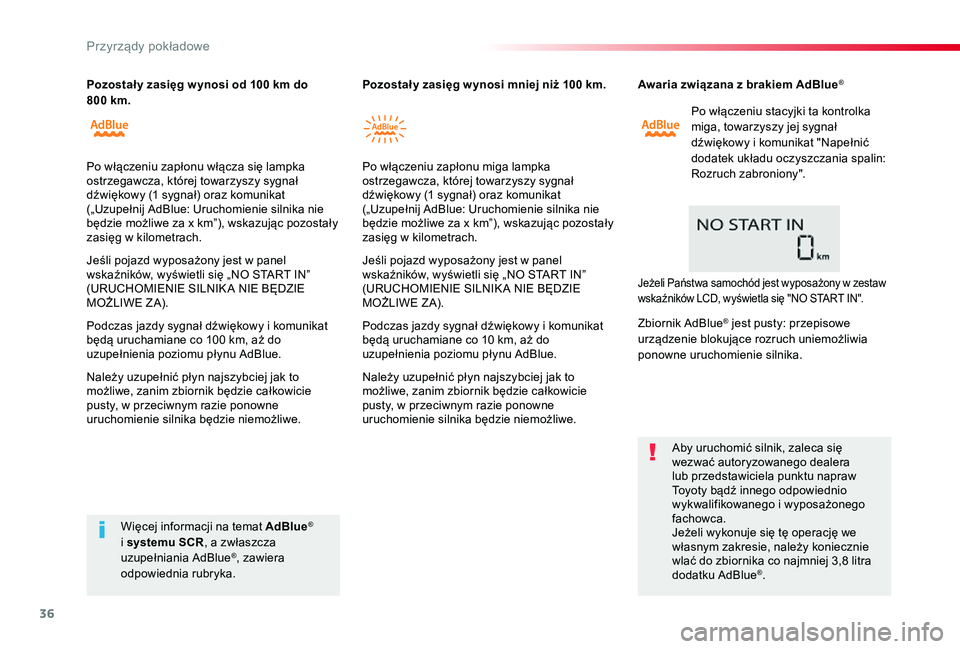

Awaria związana z brakiem AdBlue®
Po włączeniu stacyjki ta kontrolka miga, towarzyszy jej sygnał dźwiękowy i komunikat "Napełnić dodatek układu oczyszczania spalin: Rozruch zabroniony".
Aby uruchomić silnik, zaleca się wezwać autoryzowanego dealera lub przedstawiciela punktu napraw Toyoty bądź innego odpowiednio wykwalifikowanego i wyposażonego fachowca.Jeżeli wykonuje się tę operację we własnym zakresie, należy koniecznie wlać do zbiornika co najmniej 3,8 litra dodatku AdBlue®.
Więcej informacji na temat AdBlue® i systemu SCR, a zwłaszcza uzupełniania AdBlue®, zawiera odpowiednia rubryka.
Jeżeli Państwa samochód jest wyposażony w zestaw wskaźników LCD, wyświetla się "NO START IN".
Zbiornik AdBlue® jest pusty: przepisowe urządzenie blokujące rozruch uniemożliwia ponowne uruchomienie silnika.
Pozostał y zasięg w ynosi od 100 km do 800 km.Pozostał y zasięg w ynosi mniej niż 100 km.
Po włączeniu zapłonu włącza się lampka ostrzegawcza, której towarzyszy sygnał dźwiękowy (1 sygnał) oraz komunikat („Uzupełnij AdBlue: Uruchomienie silnika nie będzie możliwe za x km”), wskazując pozostały zasięg w kilometrach.
Jeśli pojazd wyposażony jest w panel wskaźników, wyświetli się „NO START IN” (URUCHOMIENIE SILNIK A NIE BĘDZIE MOŻLIWE Z A).
Podczas jazdy sygnał dźwiękowy i komunikat będą uruchamiane co 100 km, aż do uzupełnienia poziomu płynu AdBlue.
Należy uzupełnić płyn najszybciej jak to możliwe, zanim zbiornik będzie całkowicie pusty, w przeciwnym razie ponowne uruchomienie silnika będzie niemożliwe.
Po włączeniu zapłonu miga lampka ostrzegawcza, której towarzyszy sygnał dźwiękowy (1 sygnał) oraz komunikat („Uzupełnij AdBlue: Uruchomienie silnika nie będzie możliwe za x km”), wskazując pozostały zasięg w kilometrach.
Jeśli pojazd wyposażony jest w panel wskaźników, wyświetli się „NO START IN” (URUCHOMIENIE SILNIK A NIE BĘDZIE MOŻLIWE Z A).
Podczas jazdy sygnał dźwiękowy i komunikat będą uruchamiane co 10 km, aż do uzupełnienia poziomu płynu AdBlue.
Należy uzupełnić płyn najszybciej jak to możliwe, zanim zbiornik będzie całkowicie pusty, w przeciwnym razie ponowne uruchomienie silnika będzie niemożliwe.
Przyrządy pokładowe

37
Proace_pl_Chap01_instruments-de-bord_ed01-2019
Rozruch zabroniony
Przy każdym włączeniu stacyjki zapalają
się te kontrolki, którym towarzyszy sygnał dźwiękowy i wyświetlenie komunikatu "Usterka oczyszczania spalin: Rozruch zabroniony".
Dopuszczalna granica przebiegu została przekroczona: urządzenie blokujące rozruch uniemożliwia ponowne uruchomienie silnika.
Aby uruchomić silnik, należy wezwać autoryzowanego dealera lub przedstawiciela
punktu napraw Toyoty bądź innego odpowiednio wykwalifikowanego i wyposażonego fachowca.

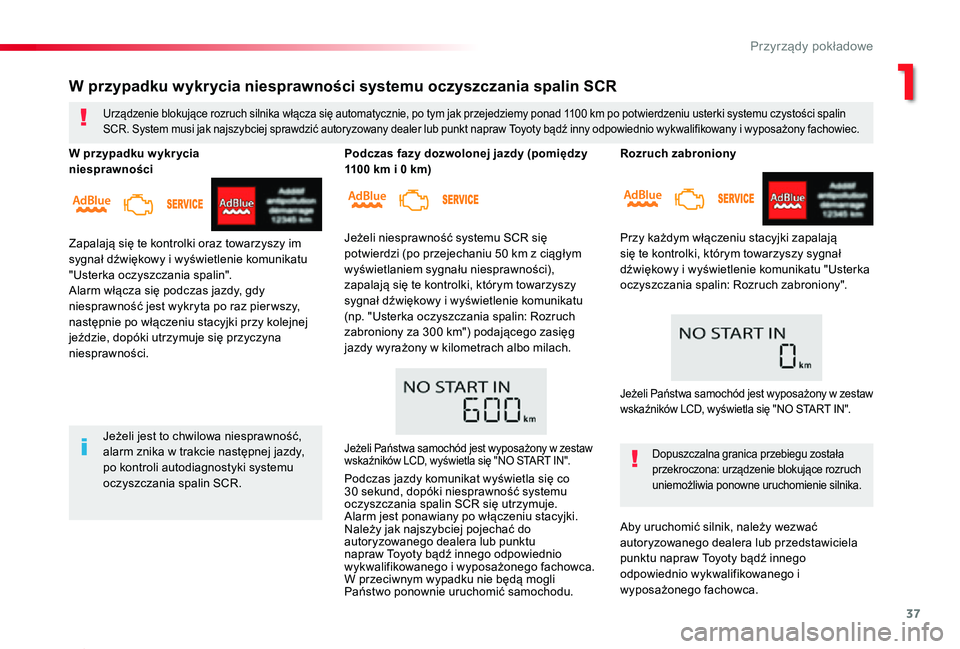

W przypadku wykrycia niesprawności systemu oczyszczania spalin SCR
Urządzenie blokujące rozruch silnika włącza się automatycznie, po tym jak przejedziemy ponad 1100 km po potwierdzeniu usterki systemu czystości spalin SCR. System musi jak najszybciej sprawdzić autoryzowany dealer lub punkt napraw Toyoty bądź inny odpowiednio wykwalifikowany i wyposażony fachowiec.
Jeżeli jest to chwilowa niesprawność,
alarm znika w trakcie następnej jazdy, po kontroli autodiagnostyki systemu oczyszczania spalin SCR.
W przypadku w ykr ycia niesprawności
Zapalają się te kontrolki oraz towarzyszy im
sygnał dźwiękowy i wyświetlenie komunikatu "Usterka oczyszczania spalin".Alarm włącza się podczas jazdy, gdy niesprawność jest wykryta po raz pier wszy, następnie po włączeniu stacyjki przy kolejnej jeździe, dopóki utrzymuje się przyczyna niesprawności.
Podczas fazy dozwolonej jazdy (pomiędzy 1100 km i 0 km)
Jeżeli niesprawność systemu SCR się
potwierdzi (po przejechaniu 50 km z ciągłym wyświetlaniem sygnału niesprawności), zapalają się te kontrolki, którym towarzyszy sygnał dźwiękowy i wyświetlenie komunikatu (np. "Usterka oczyszczania spalin: Rozruch zabroniony za 300 km") podającego zasięg jazdy wyrażony w kilometrach albo milach.
Jeżeli Państwa samochód jest wyposażony w zestaw wskaźników LCD, wyświetla się "NO START IN".
Podczas jazdy komunikat wyświetla się co 30 sekund, dopóki niesprawność systemu oczyszczania spalin SCR się utrzymuje.Alarm jest ponawiany po włączeniu stacyjki.Należy jak najszybciej pojechać do autoryzowanego dealera lub punktu napraw Toyoty bądź innego odpowiednio wykwalifikowanego i wyposażonego fachowca.W przeciwnym wypadku nie będą mogli Państwo ponownie uruchomić samochodu.
Jeżeli Państwa samochód jest wyposażony w zestaw wskaźników LCD, wyświetla się "NO START IN".
1
Przyrządy pokładowe

38
Proace_pl_Chap01_instruments-de-bord_ed01-2019

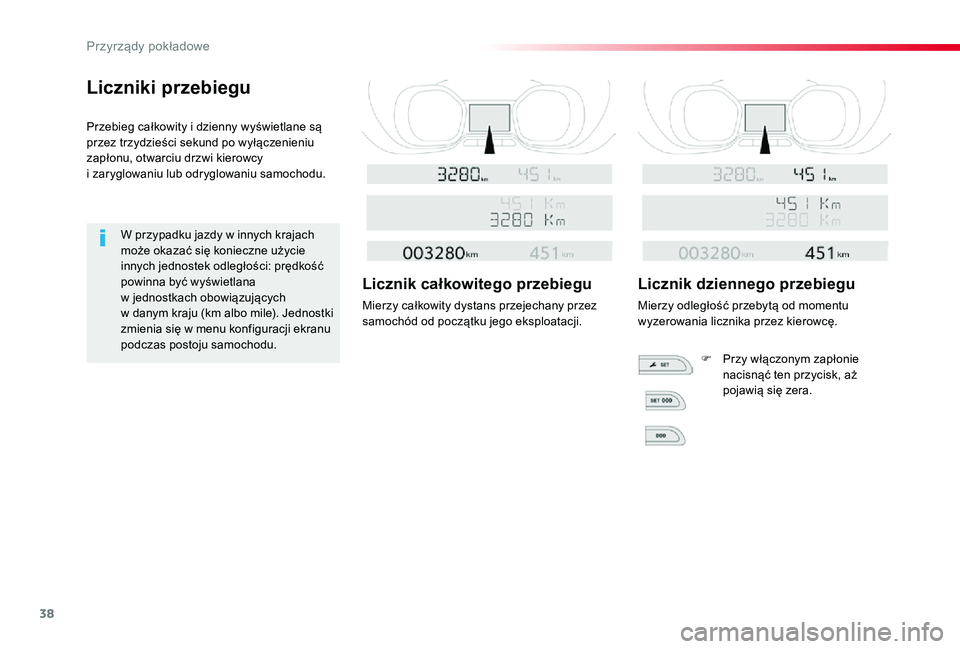

Liczniki przebiegu
Przebieg całkowity i dzienny wyświetlane są przez trzydzieści sekund po wyłączenieniu zapłonu, otwarciu drzwi kierowcy i zaryglowaniu lub odryglowaniu samochodu.
W przypadku jazdy w innych krajach może okazać się konieczne użycie innych jednostek odległości: prędkość powinna być wyświetlana w jednostkach obowiązujących w danym kraju (km albo mile). Jednostki zmienia się w menu konfiguracji ekranu podczas postoju samochodu.
Licznik całkowitego przebiegu
Mierzy całkowity dystans przejechany przez samochód od początku jego eksploatacji.
Licznik dziennego przebiegu
Mierzy odległość przebytą od momentu wyzerowania licznika przez kierowcę.
F Przy włączonym zapłonie nacisnąć ten przycisk, aż pojawią się zera.
Przyrządy pokładowe

39
Proace_pl_Chap01_instruments-de-bord_ed01-2019

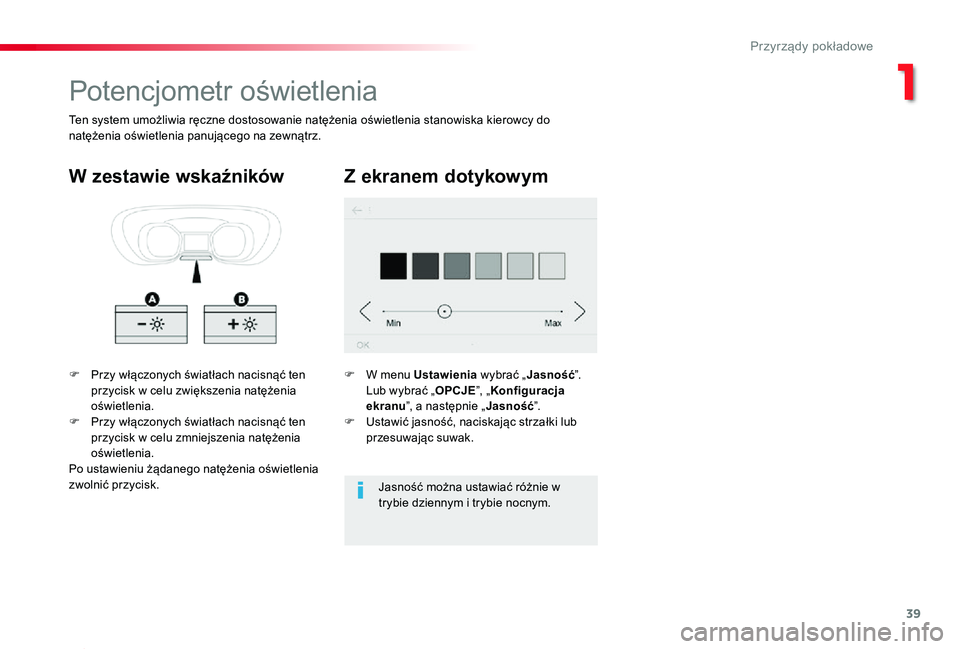

Potencjometr oświetlenia
F Przy włączonych światłach nacisnąć ten przycisk w celu zwiększenia natężenia oświetlenia.F Przy włączonych światłach nacisnąć ten przycisk w celu zmniejszenia natężenia
oświetlenia.Po ustawieniu żądanego natężenia oświetlenia zwolnić przycisk.
W zestawie wskaźników
Ten system umożliwia ręczne dostosowanie natężenia oświetlenia stanowiska kierowcy do natężenia oświetlenia panującego na zewnątrz.
Z ekranem dotykowym
F W menu Ustawienia wybrać „Jasność”. Lub wybrać „OPCJE”, „Konfiguracja ekranu”, a następnie „Jasność”.F Ustawić jasność, naciskając strzałki lub przesuwając suwak.
Jasność można ustawiać różnie w trybie dziennym i trybie nocnym.
1
Przyrządy pokładowe

40
Proace_pl_Chap01_instruments-de-bord_ed01-2019
System przekazujący użytkownikowi informacje na temat bieżącej trasy (zasięg, zużycie paliwa…).

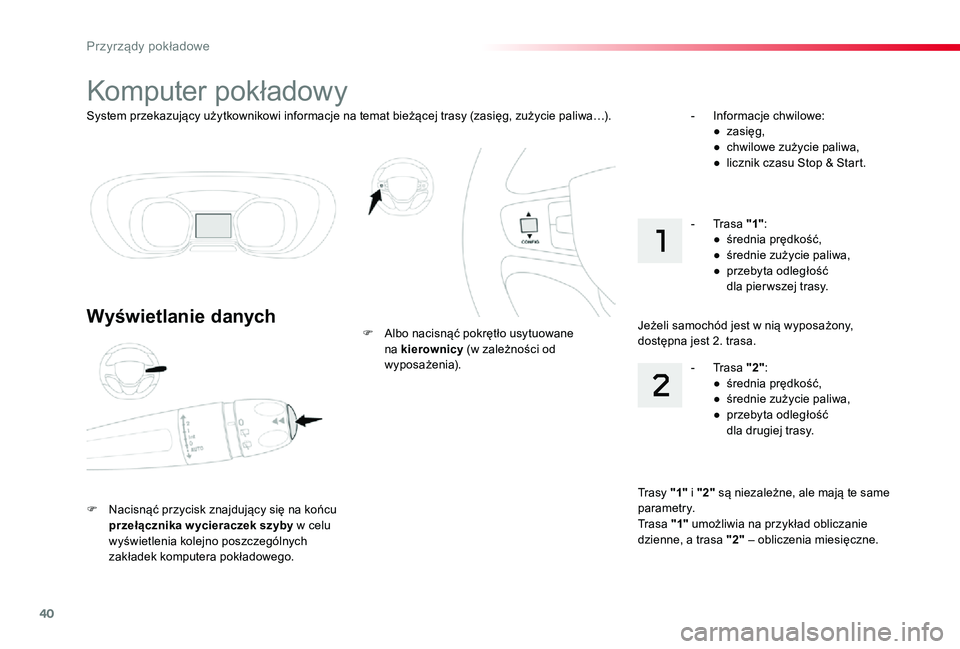

Komputer pokładowy
Wyświetlanie danych
F Nacisnąć przycisk znajdujący się na końcu przełącznika w ycieraczek szyby w celu wyświetlenia kolejno poszczególnych zakładek komputera pokładowego.
F Albo nacisnąć pokrętło usytuowane na kierownicy (w zależności od wyposażenia).
- Informacje chwilowe:● zasięg,● chwilowe zużycie paliwa,● licznik czasu Stop & Start.
Trasy "1" i "2" są niezależne, ale mają te same parametry.Tr a s a "1" umożliwia na przykład obliczanie dzienne, a trasa "2" – obliczenia miesięczne.
- Trasa "2":● średnia prędkość,● średnie zużycie paliwa,● przebyta odległość dla drugiej trasy.
- Trasa "1":● średnia prędkość,● średnie zużycie paliwa,● przebyta odległość dla pier wszej trasy.
Jeżeli samochód jest w nią wyposażony, dostępna jest 2. trasa.
