Page 221 of 430

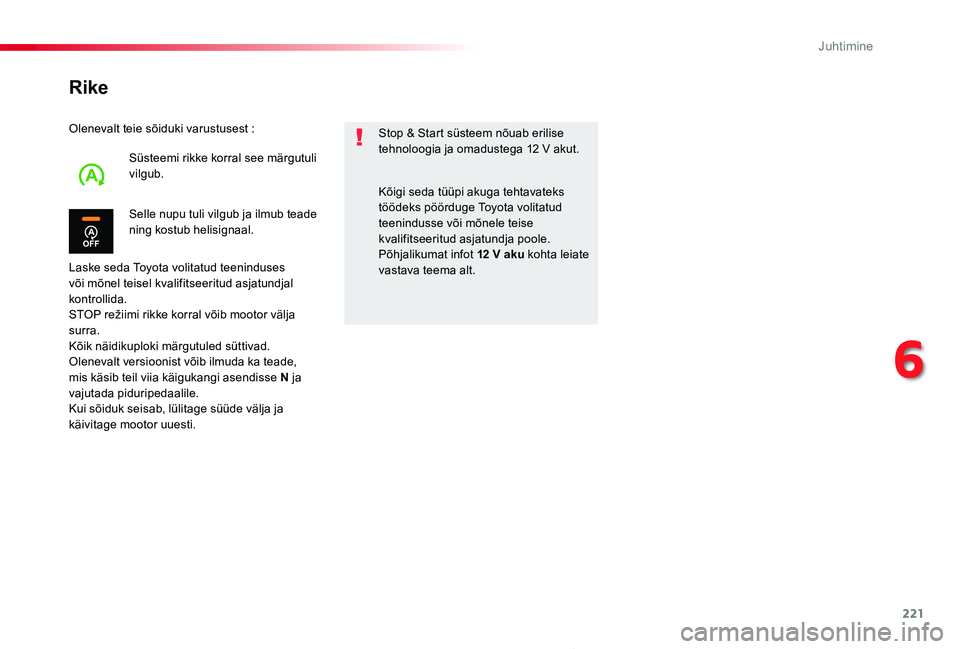

221
Proace_et_Chap06_conduite_ed2019_V02
Rike
Olenevalt teie sõiduki varustusest :
Laske seda Toyota volitatud teeninduses või mõnel teisel kvalifitseeritud asjatundjal kontrollida.STOP režiimi rikke korral võib mootor välja surra.Kõik näidikuploki märgutuled süttivad.Olenevalt versioonist võib ilmuda ka teade, mis käsib teil viia käigukangi asendisse N ja vajutada piduripedaalile.Kui sõiduk seisab, lülitage süüde välja ja käivitage mootor uuesti.
Stop & Start süsteem nõuab erilise tehnoloogia ja omadustega 12 V akut.
Selle nupu tuli vilgub ja ilmub teade ning kostub helisignaal.
Süsteemi rikke korral see märgutuli vilgub.
Kõigi seda tüüpi akuga tehtavateks töödeks pöörduge Toyota volitatud teenindusse või mõnele teise kvalifitseeritud asjatundja poole.
Põhjalikumat infot 12 V aku kohta leiate vastava teema alt.
6
Juhtimine
Page 222 of 430

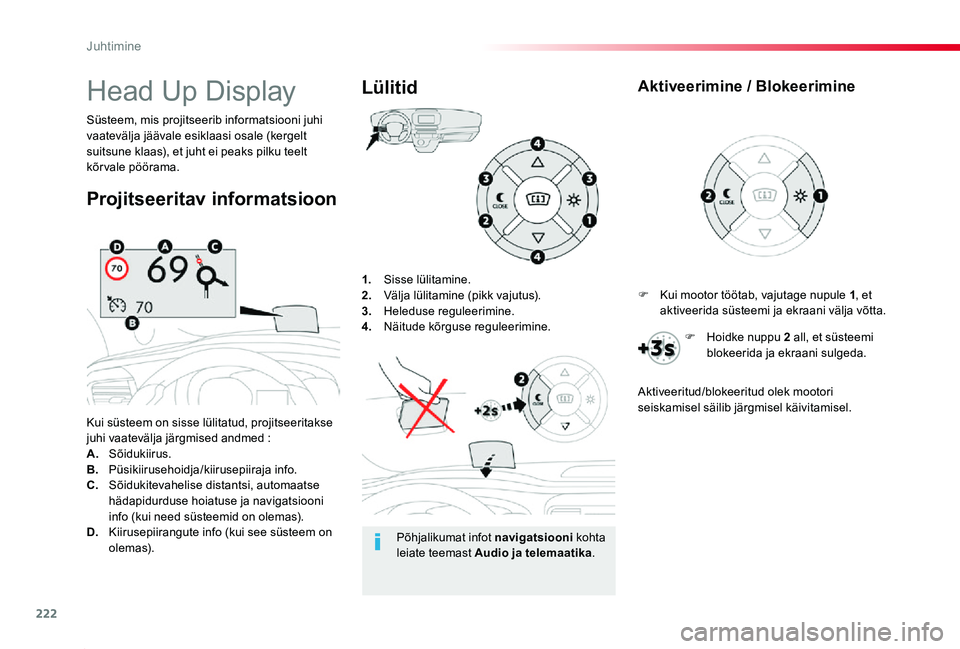

222
Proace_et_Chap06_conduite_ed2019_V02
1. Sisse lülitamine.2. Välja lülitamine (pikk vajutus).3. Heleduse reguleerimine.4. Näitude kõrguse reguleerimine.
Kui süsteem on sisse lülitatud, projitseeritakse juhi vaatevälja järgmised andmed :A. Sõidukiirus.B. Püsikiirusehoidja/kiirusepiiraja info.C. Sõidukitevahelise distantsi, automaatse hädapidurduse hoiatuse ja navigatsiooni info (kui need süsteemid on olemas).D. Kiirusepiirangute info (kui see süsteem on olemas).
Süsteem, mis projitseerib informatsiooni juhi vaatevälja jäävale esiklaasi osale (kergelt suitsune klaas), et juht ei peaks pilku teelt kõrvale pöörama.
Lülitid
Projitseeritav informatsioon
Head Up Display
Põhjalikumat infot navigatsiooni kohta leiate teemast Audio ja telemaatika.
F Kui mootor töötab, vajutage nupule 1, et aktiveerida süsteemi ja ekraani välja võtta.
Aktiveerimine / Blokeerimine
F Hoidke nuppu 2 all, et süsteemi blokeerida ja ekraani sulgeda.
Aktiveeritud/blokeeritud olek mootori seiskamisel säilib järgmisel käivitamisel.
Juhtimine
Page 223 of 430

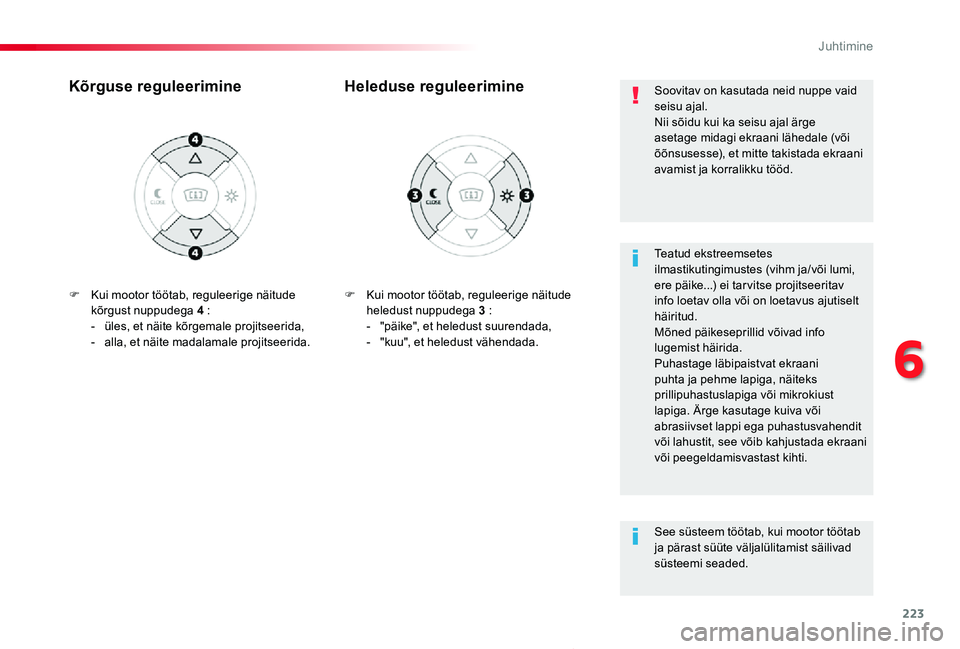

223
Proace_et_Chap06_conduite_ed2019_V02
F Kui mootor töötab, reguleerige näitude heledust nuppudega 3 :- "päike", et heledust suurendada,- "kuu", et heledust vähendada.
Heleduse reguleerimineKõrguse reguleerimine
Teatud ekstreemsetes ilmastikutingimustes (vihm ja/või lumi, ere päike...) ei tar vitse projitseeritav info loetav olla või on loetavus ajutiselt häiritud.Mõned päikeseprillid võivad info lugemist häirida.Puhastage läbipaistvat ekraani puhta ja pehme lapiga, näiteks prillipuhastuslapiga või mikrokiust lapiga. Ärge kasutage kuiva või abrasiivset lappi ega puhastusvahendit või lahustit, see võib kahjustada ekraani
või peegeldamisvastast kihti.
Soovitav on kasutada neid nuppe vaid seisu ajal.Nii sõidu kui ka seisu ajal ärge asetage midagi ekraani lähedale (või õõnsusesse), et mitte takistada ekraani avamist ja korralikku tööd.
See süsteem töötab, kui mootor töötab
ja pärast süüte väljalülitamist säilivad süsteemi seaded.
F Kui mootor töötab, reguleerige näitude kõrgust nuppudega 4 :- üles, et näite kõrgemale projitseerida,- alla, et näite madalamale projitseerida.
6
Juhtimine
Page 224 of 430

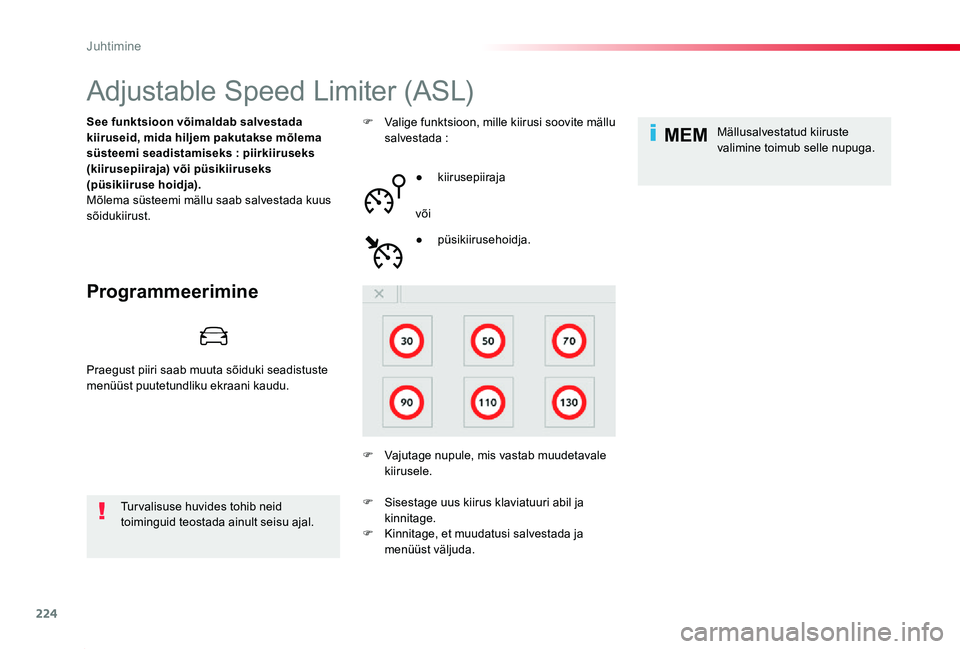

224
MEM
Proace_et_Chap06_conduite_ed2019_V02
Adjustable Speed Limiter (ASL)
Programmeerimine
See funktsioon võimaldab salvestada kiiruseid, mida hiljem pakutakse mõlema süsteemi seadistamiseks : piirkiiruseks (kiirusepiiraja) või püsikiiruseks (püsikiiruse hoidja).Mõlema süsteemi mällu saab salvestada kuus sõidukiirust.
Tur valisuse huvides tohib neid toiminguid teostada ainult seisu ajal.
F Valige funktsioon, mille kiirusi soovite mällu salvestada :
● kiirusepiiraja
või
F Vajutage nupule, mis vastab muudetavale kiirusele.
● püsikiirusehoidja.
Mällusalvestatud kiiruste valimine toimub selle nupuga.
F Sisestage uus kiirus klaviatuuri abil ja kinnitage.F Kinnitage, et muudatusi salvestada ja menüüst väljuda.
Praegust piiri saab muuta sõiduki seadistuste menüüst puutetundliku ekraani kaudu.
Juhtimine
Page 225 of 430

225
Proace_et_Chap06_conduite_ed2019_V02
Road Sign Assist
See süsteem võimaldab kuvada näidikuteplokki kaamera poolt tuvastatud maksimaalset lubatud kiirust.Spetsiifilisi kiirusepiiranguid, näiteks raskeveokitele, ei kuvata.Näidikuteplokki kuvatud piirkiirus uueneb kohe, kui möödute sõiduautodele ja kergetele tarbesõidukitele mõeldud kiirusepiirangu märgist.
Põhimõtted
Olenevalt varustusest võtab süsteem arvesse navigatsiooniseadme kaartidel põhinevaid kiirusepiiranguid.
Kiirusepiirangu ühik (km/h või mph) oleneb riigist, kus te sõidate.Seda tuleb seoses maksimaalse piirkiirusega arvesse võtta.Selleks, et süsteem ka teistes riikides töötaks, peab näidikul olev mõõtühik vastama selle riigi omale, kus te
sõidate.
Olenevalt varustusest tuvastab süsteem esiklaasi ülaosas asuva kaamera abil kiirusepiirangute algust ja lõppu tähistavaid liiklusmärke.
Olenevalt varustusest võtab süsteem arvesse kaameralt ja navigatsioonisüsteemi kaartidelt saadavat infot.
Selleks, et süsteem korralikult töötaks, punastage regulaarselt kaamera vaatevälja.
Automaatne liiklusmärkide lugemissüsteem on juhtimisabi ja ei kuva alati õigeid piirkiirusi.Teel olevad kiirusepiirangute märgid on alati olulisemad, kui süsteemi poolt näidatav piirkiirus.Süsteem ei vabasta juhti kohustusest olla tähelepanelik.Juht peab täitma liiklusreegleid ja kohandama sõidukiirust kliima- ja liiklustingimustega.Kui süsteem ei tuvasta liiklusmärki eelnevalt määratud aja jooksul, siis piirkiirust ei kuvata.See süsteem on mõeldud Viini konventsioonile vastavate liiklusmärkide tuvastamiseks.
Navigatsioonisüsteemilt kiirusepiirangu info saamiseks tuleb navigatsiooni kaarte regulaarselt uuendada.
6
Juhtimine
Page 226 of 430

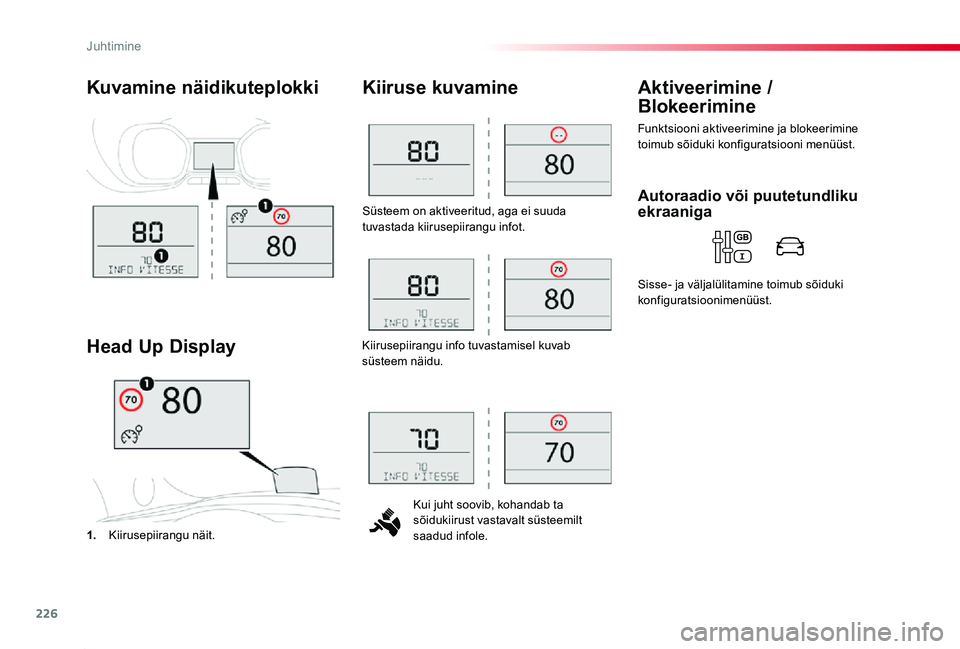

226
Proace_et_Chap06_conduite_ed2019_V02
Süsteem on aktiveeritud, aga ei suuda tuvastada kiirusepiirangu infot.
Kui juht soovib, kohandab ta sõidukiirust vastavalt süsteemilt saadud infole.
Kiiruse kuvamine
1. Kiirusepiirangu näit.
Head Up Display
Aktiveerimine /
Blokeerimine
Funktsiooni aktiveerimine ja blokeerimine toimub sõiduki konfiguratsiooni menüüst.
Kuvamine näidikuteplokki
Kiirusepiirangu info tuvastamisel kuvab süsteem näidu.
Autoraadio või puutetundliku ekraaniga
Sisse- ja väljalülitamine toimub sõiduki konfiguratsioonimenüüst.
Juhtimine

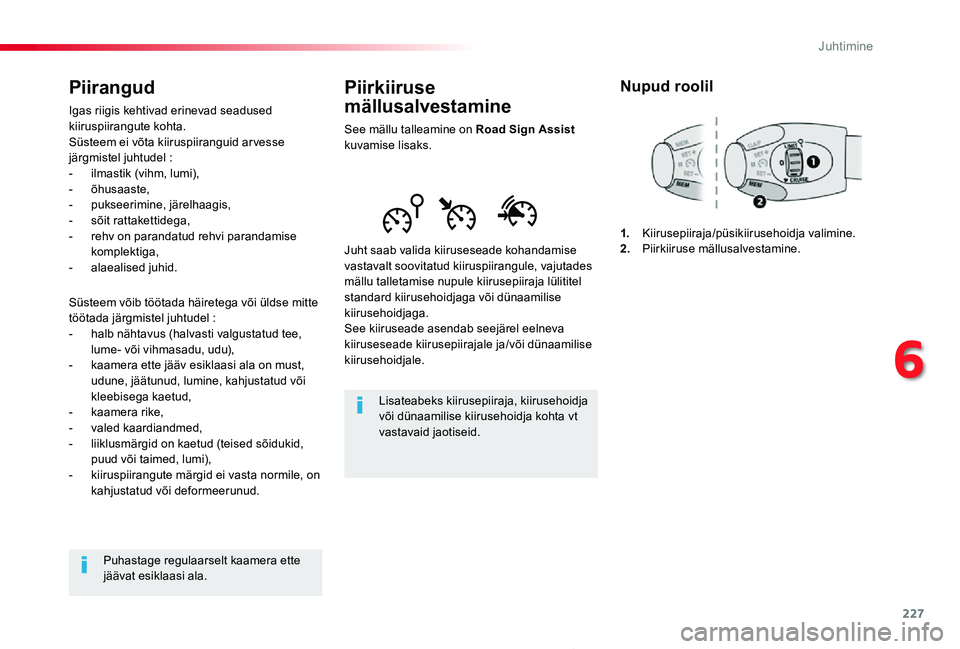

Page 227 of 430

227
Proace_et_Chap06_conduite_ed2019_V02
Piirkiiruse
mällusalvestamine
See mällu talleamine on Road Sign Assist kuvamise lisaks.
Juht saab valida kiiruseseade kohandamise vastavalt soovitatud kiiruspiirangule, vajutades mällu talletamise nupule kiirusepiiraja lülititel standard kiirusehoidjaga või dünaamilise kiirusehoidjaga.See kiiruseade asendab seejärel eelneva kiiruseseade kiirusepiirajale ja/või dünaamilise kiirusehoidjale.
Lisateabeks kiirusepiiraja, kiirusehoidja või dünaamilise kiirusehoidja kohta vt vastavaid jaotiseid.
Nupud roolil
1. Kiirusepiiraja/püsikiirusehoidja valimine.2. Piirkiiruse mällusalvestamine.
Piirangud
Igas riigis kehtivad erinevad seadused kiiruspiirangute kohta.Süsteem ei võta kiiruspiiranguid arvesse järgmistel juhtudel :- ilmastik (vihm, lumi),- õhusaaste,- pukseerimine, järelhaagis,- sõit rattakettidega,- rehv on parandatud rehvi parandamise komplektiga,- alaealised juhid.
Süsteem võib töötada häiretega või üldse mitte töötada järgmistel juhtudel :- halb nähtavus (halvasti valgustatud tee, lume- või vihmasadu, udu),- kaamera ette jääv esiklaasi ala on must, udune, jäätunud, lumine, kahjustatud või kleebisega kaetud,- kaamera rike,- valed kaardiandmed,- liiklusmärgid on kaetud (teised sõidukid,
puud või taimed, lumi),- kiiruspiirangute märgid ei vasta normile, on kahjustatud või deformeerunud.
Puhastage regulaarselt kaamera ette jäävat esiklaasi ala.
6
Juhtimine
Page 228 of 430

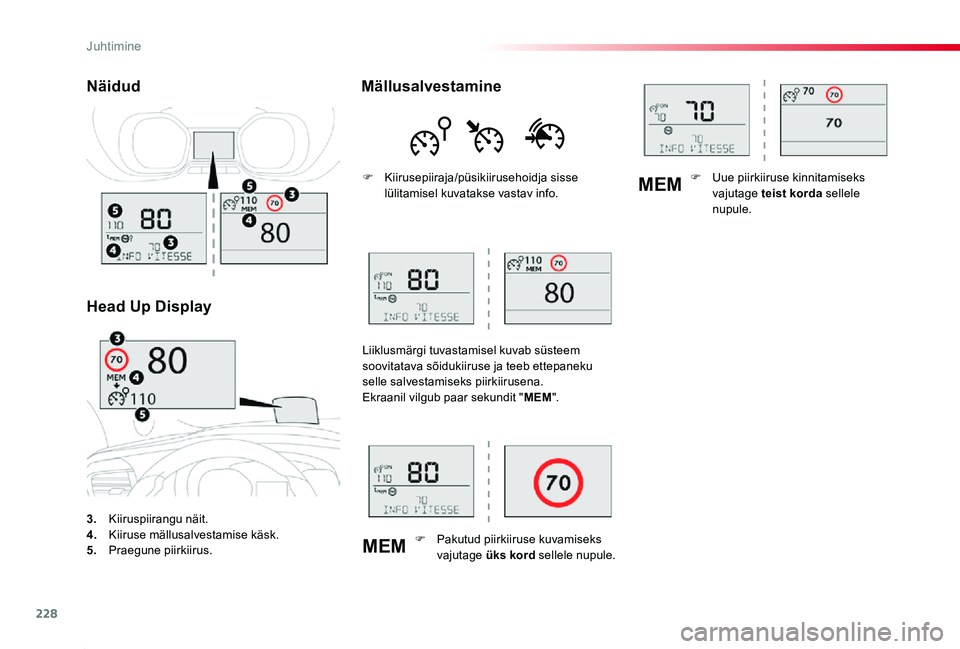

228
MEM
MEM
Proace_et_Chap06_conduite_ed2019_V02
3. Kiiruspiirangu näit.4. Kiiruse mällusalvestamise käsk.5. Praegune piirkiirus.
Näidud
Head Up Display
Mällusalvestamine
F Kiirusepiiraja/püsikiirusehoidja sisse lülitamisel kuvatakse vastav info.
Liiklusmärgi tuvastamisel kuvab süsteem soovitatava sõidukiiruse ja teeb ettepaneku selle salvestamiseks piirkiirusena.Ekraanil vilgub paar sekundit "MEM".
F Pakutud piirkiiruse kuvamiseks
vajutage üks kord sellele nupule.
F Uue piirkiiruse kinnitamiseks vajutage teist korda sellele nupule.
Juhtimine
Page 229 of 430

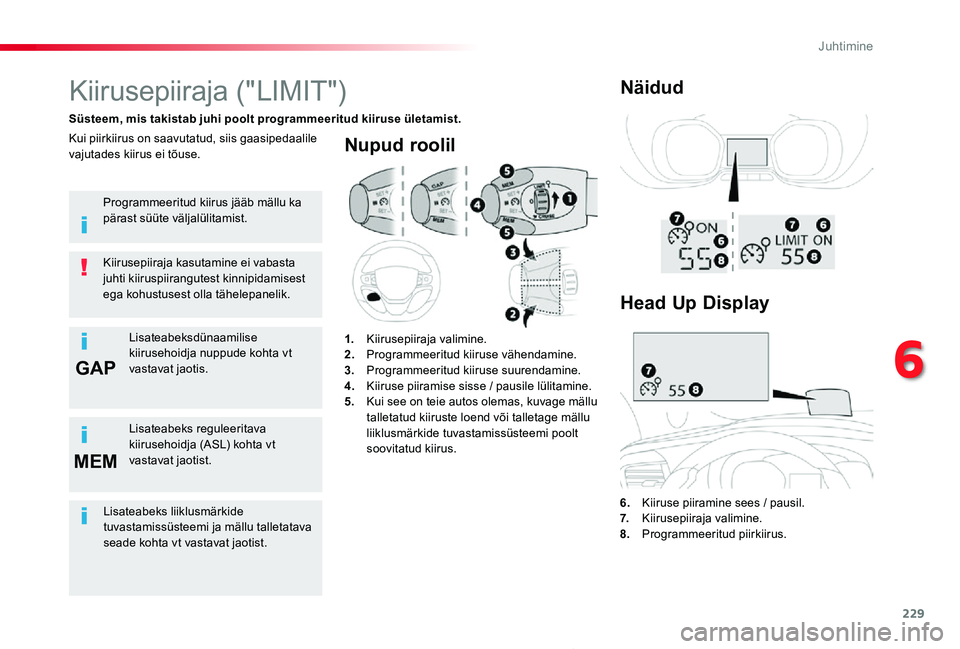

229
GAP
MEM
Proace_et_Chap06_conduite_ed2019_V02
Nupud roolil
6. Kiiruse piiramine sees / pausil.7. Kiirusepiiraja valimine.8. Programmeeritud piirkiirus.
Kiirusepiiraja ("LIMIT")
Süsteem, mis takistab juhi poolt programmeeritud kiiruse ületamist.
Kiirusepiiraja kasutamine ei vabasta juhti kiiruspiirangutest kinnipidamisest ega kohustusest olla tähelepanelik.
Kui piirkiirus on saavutatud, siis gaasipedaalile vajutades kiirus ei tõuse.
1. Kiirusepiiraja valimine.2. Programmeeritud kiiruse vähendamine.3. Programmeeritud kiiruse suurendamine.4. Kiiruse piiramise sisse / pausile lülitamine.5. Kui see on teie autos olemas, kuvage mällu talletatud kiiruste loend või talletage mällu liiklusmärkide tuvastamissüsteemi poolt soovitatud kiirus.
Näidud
Programmeeritud kiirus jääb mällu ka pärast süüte väljalülitamist.
Lisateabeksdünaamilise kiirusehoidja nuppude kohta vt vastavat jaotis.
Lisateabeks reguleeritava
kiirusehoidja (ASL) kohta vt vastavat jaotist.
Head Up Display
Lisateabeks liiklusmärkide tuvastamissüsteemi ja mällu talletatava seade kohta vt vastavat jaotist.
6
Juhtimine
Page 230 of 430

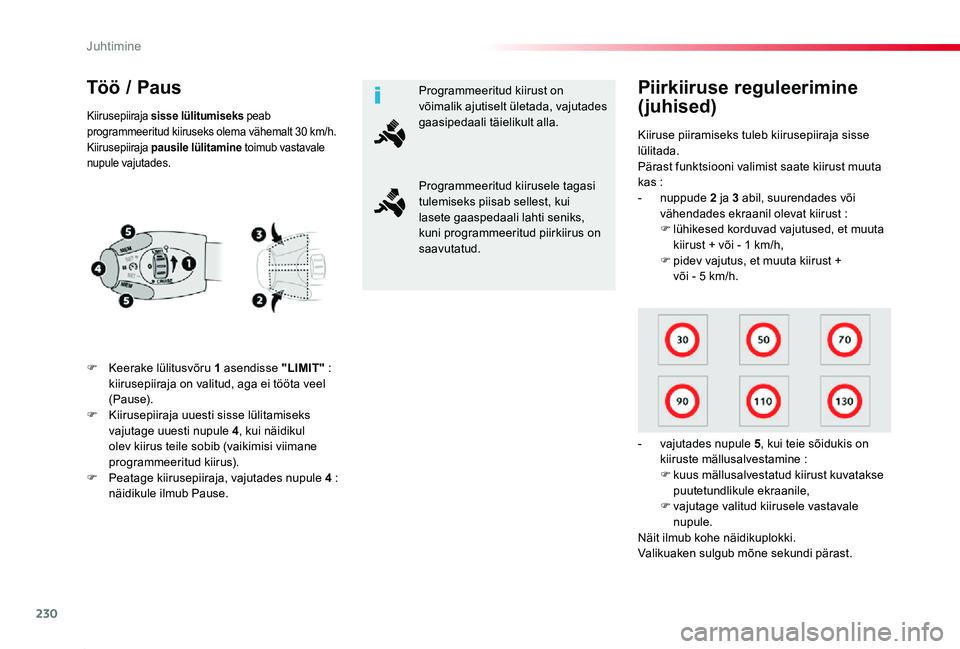

230
Proace_et_Chap06_conduite_ed2019_V02
Töö / Paus
F Keerake lülitusvõru 1 asendisse "LIMIT" : kiirusepiiraja on valitud, aga ei tööta veel (Pause).F Kiirusepiiraja uuesti sisse lülitamiseks vajutage uuesti nupule 4, kui näidikul olev kiirus teile sobib (vaikimisi viimane programmeeritud kiirus).F Peatage kiirusepiiraja, vajutades nupule 4 : näidikule ilmub Pause.
Kiiruse piiramiseks tuleb kiirusepiiraja sisse lülitada.Pärast funktsiooni valimist saate kiirust muuta kas :- nuppude 2 ja 3 abil, suurendades või vähendades ekraanil olevat kiirust :F lühikesed korduvad vajutused, et muuta
kiirust + või - 1 km/h,F pidev vajutus, et muuta kiirust + või - 5 km/h.
- vajutades nupule 5, kui teie sõidukis on kiiruste mällusalvestamine :F kuus mällusalvestatud kiirust kuvatakse puutetundlikule ekraanile,F vajutage valitud kiirusele vastavale nupule.Näit ilmub kohe näidikuplokki.
Valikuaken sulgub mõne sekundi pärast.
Piirkiiruse reguleerimine
(juhised)Kiirusepiiraja sisse lülitumiseks peab programmeeritud kiiruseks olema vähemalt 30 km/h.Kiirusepiiraja pausile lülitamine toimub vastavale nupule vajutades.
Programmeeritud kiirust on võimalik ajutiselt ületada, vajutades gaasipedaali täielikult alla.
Programmeeritud kiirusele tagasi tulemiseks piisab sellest, kui lasete gaaspedaali lahti seniks, kuni programmeeritud piirkiirus on saavutatud.
