TOYOTA PROACE 2020 Kasutusjuhend (in Estonian)

181
Proace_et_Chap05_securite_ed2019_V02

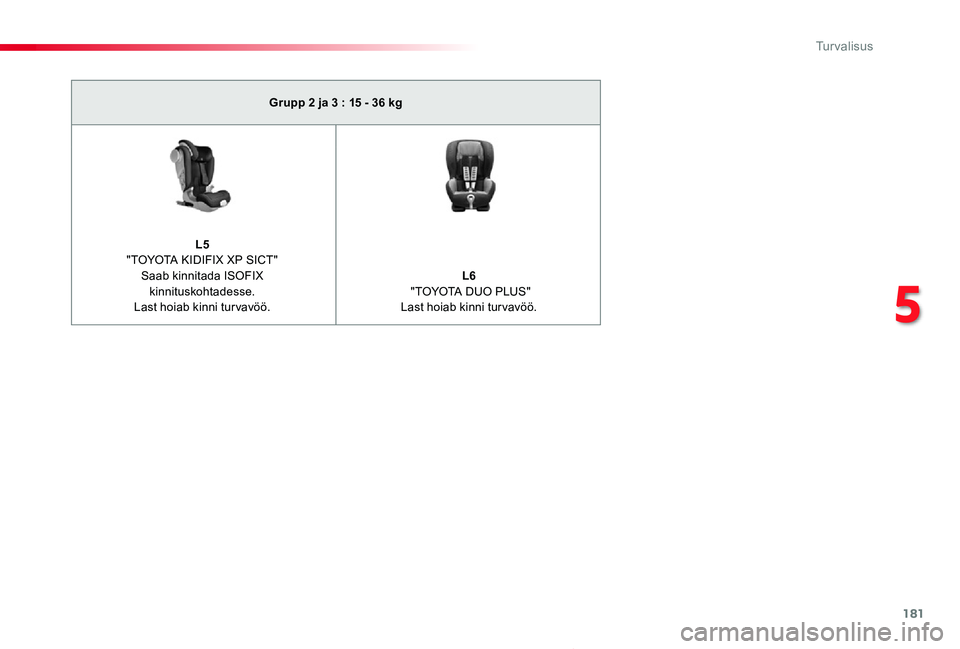

Grupp 2 ja 3 : 15 - 36 kg
L5 "TOYOTA KIDIFIX XP SICT"Saab kinnitada ISOFIX kinnituskohtadesse.Last hoiab kinni turvavöö.
L6 "TOYOTA DUO PLUS"Last hoiab kinni turvavöö.
5
Turvalisus

182
Proace_et_Chap05_securite_ed2019_V02

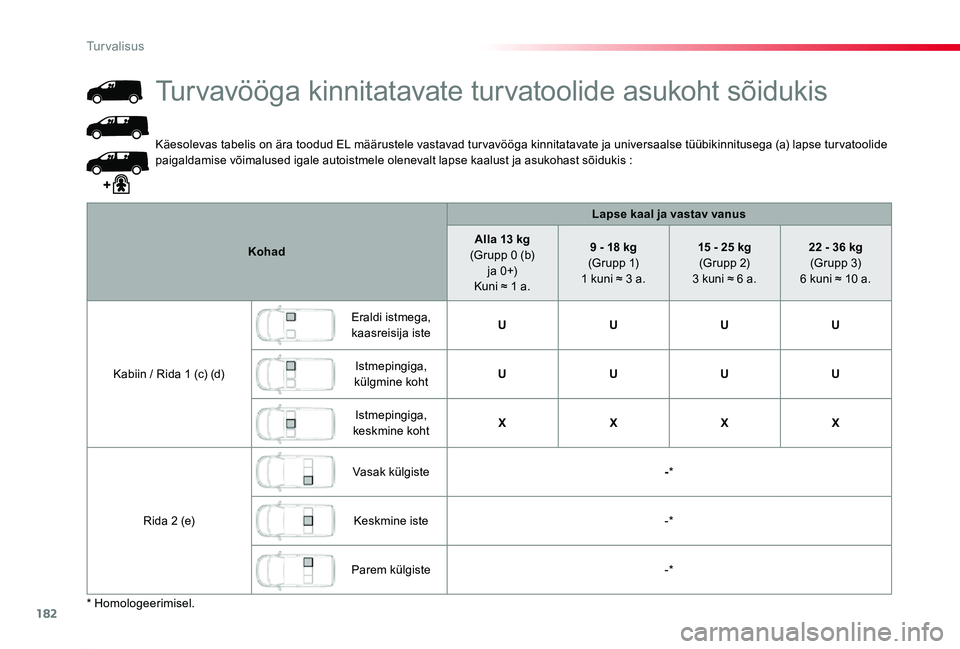

Käesolevas tabelis on ära toodud EL määrustele vastavad tur vavööga kinnitatavate ja universaalse tüübikinnitusega (a) lapse tur vatoolide paigaldamise võimalused igale autoistmele olenevalt lapse kaalust ja asukohast sõidukis :
Kohad
Lapse kaal ja vastav vanus
Alla 13 kg (Grupp 0 (b) j a 0 +)Kuni ≈ 1 a.
9 - 18 kg (G r u p p 1)1 kuni ≈ 3 a.
15 - 25 kg (Gr upp 2)3 kuni ≈ 6 a.
22 - 36 kg (Gr upp 3)6 kuni ≈ 10 a.
Kabiin / Rida 1 (c) (d)
Eraldi istmega, kaasreisija isteUUUU
Istmepingiga, külgmine kohtUUUU
Istmepingiga, keskmine kohtXXXX
Rida 2 (e)
Vasak külgiste-*
Keskmine iste-*
Parem külgiste-*
Turvavööga kinnitatavate turvatoolide asukoht sõidukis
* Homologeerimisel.
Turvalisus

183
Proace_et_Chap05_securite_ed2019_V02

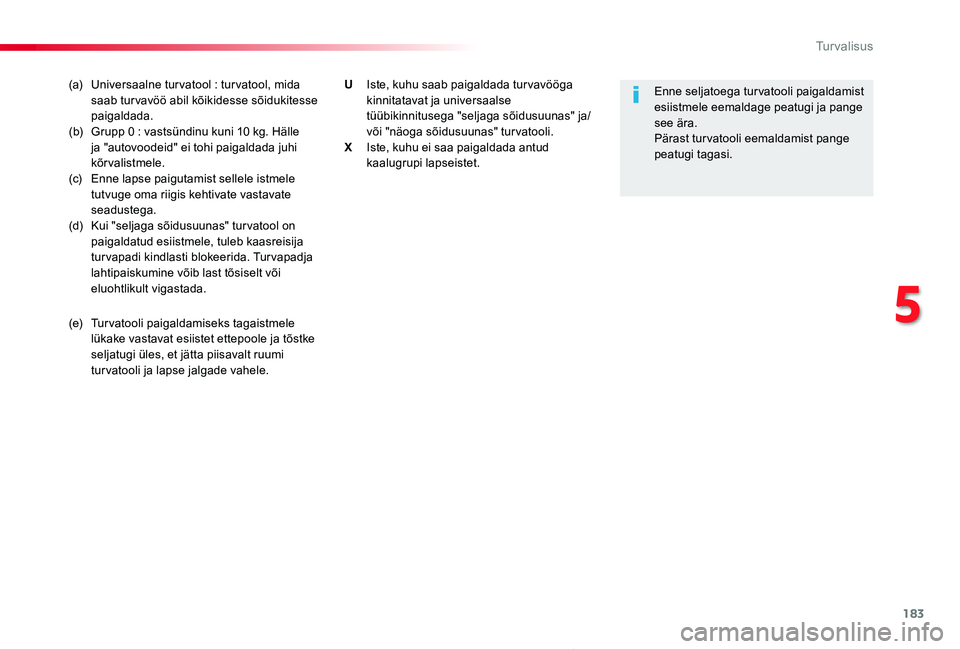

(a) Universaalne tur vatool : tur vatool, mida saab tur vavöö abil kõikidesse sõidukitesse paigaldada.(b) Grupp 0 : vastsündinu kuni 10 kg. Hälle ja "autovoodeid" ei tohi paigaldada juhi kõrvalistmele.(c) Enne lapse paigutamist sellele istmele tutvuge oma riigis kehtivate vastavate seadustega.(d) Kui "seljaga sõidusuunas" tur vatool on paigaldatud esiistmele, tuleb kaasreisija turvapadi kindlasti blokeerida. Turvapadja lahtipaiskumine võib last tõsiselt või eluohtlikult vigastada.
(e) Tur vatooli paigaldamiseks tagaistmele lükake vastavat esiistet ettepoole ja tõstke seljatugi üles, et jätta piisavalt ruumi turvatooli ja lapse jalgade vahele.
Enne seljatoega turvatooli paigaldamist esiistmele eemaldage peatugi ja pange see ära.Pärast turvatooli eemaldamist pange peatugi tagasi.
U Iste, kuhu saab paigaldada turvavööga kinnitatavat ja universaalse tüübikinnitusega "seljaga sõidusuunas" ja/või "näoga sõidusuunas" turvatooli.X Iste, kuhu ei saa paigaldada antud kaalugrupi lapseistet.
5
Turvalisus

184
Proace_et_Chap05_securite_ed2019_V02

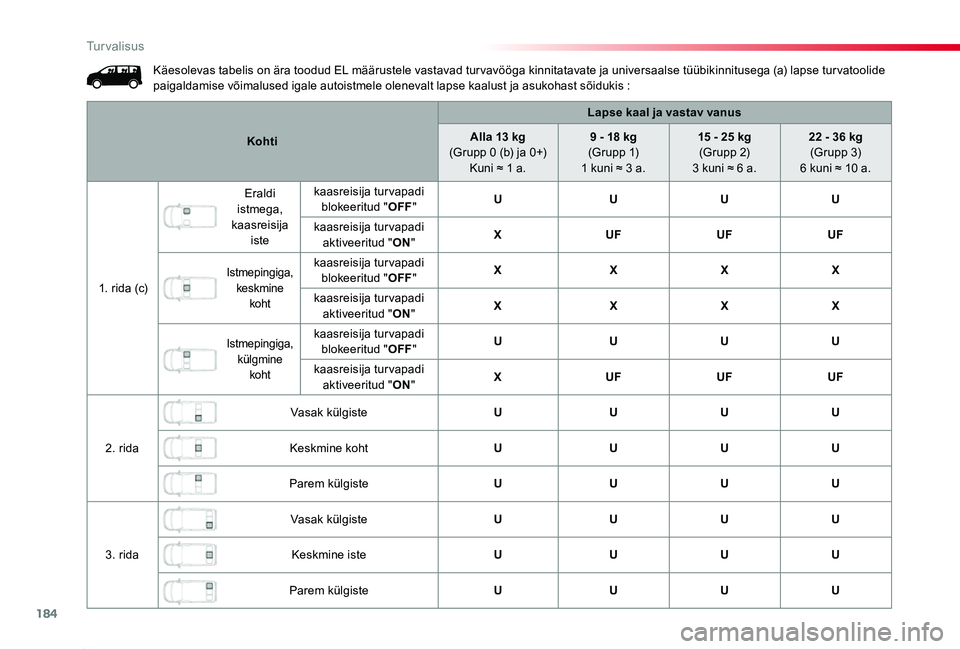

Käesolevas tabelis on ära toodud EL määrustele vastavad tur vavööga kinnitatavate ja universaalse tüübikinnitusega (a) lapse tur vatoolide paigaldamise võimalused igale autoistmele olenevalt lapse kaalust ja asukohast sõidukis :
Kohti
Lapse kaal ja vastav vanus
Alla 13 kg (Grupp 0 (b) ja 0+)Kuni ≈ 1 a.
9 - 18 kg (G r u p p 1)1 kuni ≈ 3 a.
15 - 25 kg (Gr upp 2)3 kuni ≈ 6 a.
22 - 36 kg (Gr upp 3)6 kuni ≈ 10 a.
1. r ida (c)
Eraldi istmega, kaasreisija iste
kaasreisija turvapadi blokeeritud "OFF"UUUU
kaasreisija turvapadi aktiveeritud "ON"XUFUFUF
Istmepingiga, keskmine koht
kaasreisija turvapadi blokeeritud "OFF"XXXX
kaasreisija turvapadi aktiveeritud "ON"XXXX
Istmepingiga, külgmine koht
kaasreisija turvapadi blokeeritud "OFF"UUUU
kaasreisija turvapadi aktiveeritud "ON"XUFUFUF
2. rida
Vasak külgisteUUUU
Keskmine kohtUUUU
Parem külgisteUUUU
3. rida
Vasak külgisteUUUU
Keskmine isteUUUU
Parem külgisteUUUU
Turvalisus

185
Proace_et_Chap05_securite_ed2019_V02

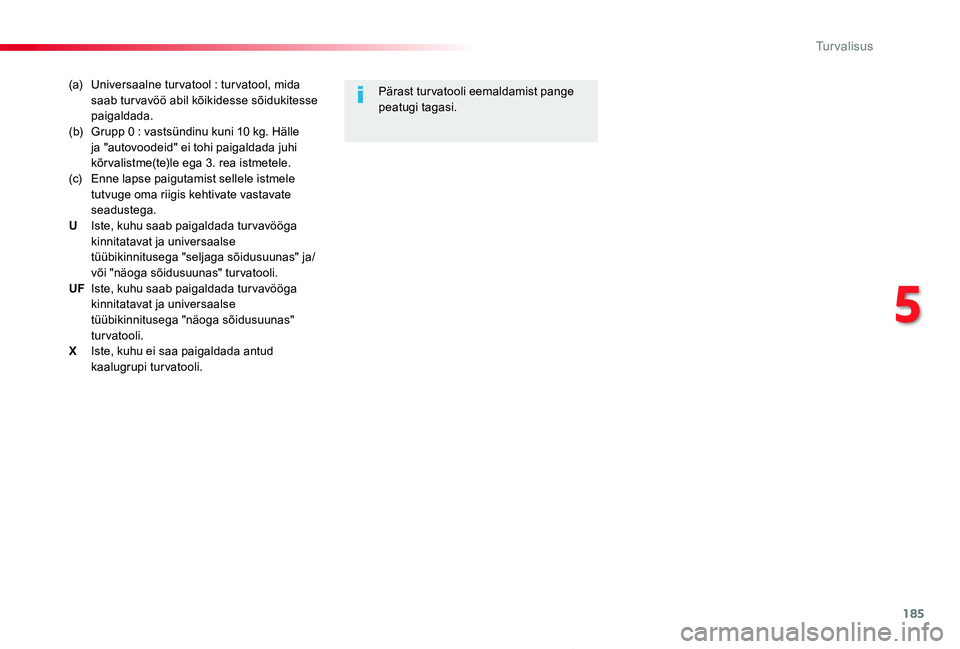

(a) Universaalne tur vatool : tur vatool, mida saab tur vavöö abil kõikidesse sõidukitesse paigaldada.(b) Grupp 0 : vastsündinu kuni 10 kg. Hälle ja "autovoodeid" ei tohi paigaldada juhi kõrvalistme(te)le ega 3. rea istmetele.(c) Enne lapse paigutamist sellele istmele tutvuge oma riigis kehtivate vastavate seadustega.U Iste, kuhu saab paigaldada turvavööga kinnitatavat ja universaalse tüübikinnitusega "seljaga sõidusuunas" ja/või "näoga sõidusuunas" turvatooli.UF Iste, kuhu saab paigaldada turvavööga kinnitatavat ja universaalse tüübikinnitusega "näoga sõidusuunas" turvatooli.X Iste, kuhu ei saa paigaldada antud kaalugrupi turvatooli.
Pärast turvatooli eemaldamist pange peatugi tagasi.
5
Turvalisus

186
Proace_et_Chap05_securite_ed2019_V02

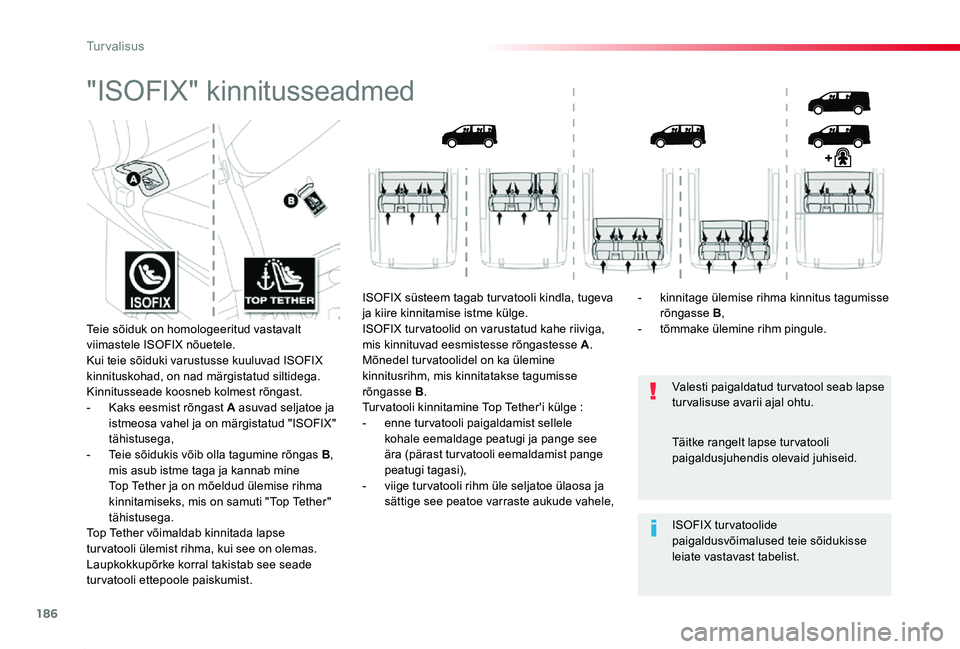

"ISOFIX" kinnitusseadmed
Valesti paigaldatud turvatool seab lapse turvalisuse avarii ajal ohtu.
ISOFIX tur vatoolide paigaldusvõimalused teie sõidukisse leiate vastavast tabelist.
Täitke rangelt lapse tur vatooli paigaldusjuhendis olevaid juhiseid.
Teie sõiduk on homologeeritud vastavalt viimastele ISOFIX nõuetele.Kui teie sõiduki varustusse kuuluvad ISOFIX kinnituskohad, on nad märgistatud siltidega.Kinnitusseade koosneb kolmest rõngast.- Kaks eesmist rõngast A asuvad seljatoe ja istmeosa vahel ja on märgistatud "ISOFIX" tähistusega,- Teie sõidukis võib olla tagumine rõngas B, mis asub istme taga ja kannab mine Top Tether ja on mõeldud ülemise rihma kinnitamiseks, mis on samuti "Top Tether" tähistusega.Top Tether võimaldab kinnitada lapse
tur vatooli ülemist rihma, kui see on olemas. Laupkokkupõrke korral takistab see seade turvatooli ettepoole paiskumist.
ISOFIX süsteem tagab tur vatooli kindla, tugeva ja kiire kinnitamise istme külge.ISOFIX tur vatoolid on varustatud kahe riiviga, mis kinnituvad eesmistesse rõngastesse A.Mõnedel turvatoolidel on ka ülemine kinnitusrihm, mis kinnitatakse tagumisse rõngasse B.Tur vatooli kinnitamine Top Tether'i külge :- enne tur vatooli paigaldamist sellele kohale eemaldage peatugi ja pange see
ära (pärast turvatooli eemaldamist pange peatugi tagasi),- viige tur vatooli rihm üle seljatoe ülaosa ja sättige see peatoe varraste aukude vahele,
- kinnitage ülemise rihma kinnitus tagumisse rõngasse B,- tõmmake ülemine rihm pingule.
Turvalisus

187
Proace_et_Chap05_securite_ed2019_V02

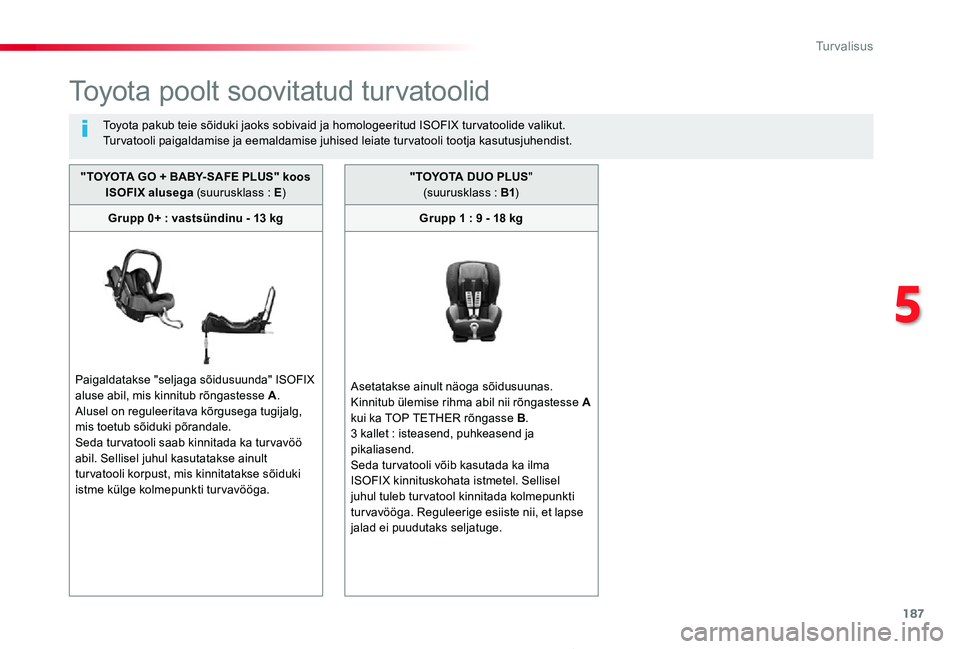

Toyota poolt soovitatud turvatoolid
Toyota pakub teie sõiduki jaoks sobivaid ja homologeeritud ISOFIX tur vatoolide valikut.Turvatooli paigaldamise ja eemaldamise juhised leiate turvatooli tootja kasutusjuhendist.
"TOYOTA GO + BABY- SAFE PLUS" koos ISOFIX alusega (suurusklass : E)
Grupp 0+ : vastsündinu - 13 kg
Paigaldatakse "seljaga sõidusuunda" ISOFIX aluse abil, mis kinnitub rõngastesse A.Alusel on reguleeritava kõrgusega tugijalg, mis toetub sõiduki põrandale.Seda turvatooli saab kinnitada ka turvavöö
abil. Sellisel juhul kasutatakse ainult tur vatooli korpust, mis kinnitatakse sõiduki istme külge kolmepunkti turvavööga.
" T OYO TA DUO PLUS" (suurusklass : B1)
Grupp 1 : 9 - 18 kg
Asetatakse ainult näoga sõidusuunas.Kinnitub ülemise rihma abil nii rõngastesse A kui ka TOP TETHER rõngasse B.3 kallet : isteasend, puhkeasend ja pikaliasend.Seda turvatooli võib kasutada ka ilma ISOFIX kinnituskohata istmetel. Sellisel juhul tuleb turvatool kinnitada kolmepunkti tur vavööga. Reguleerige esiiste nii, et lapse jalad ei puudutaks seljatuge.
5
Turvalisus

188
Proace_et_Chap05_securite_ed2019_V02

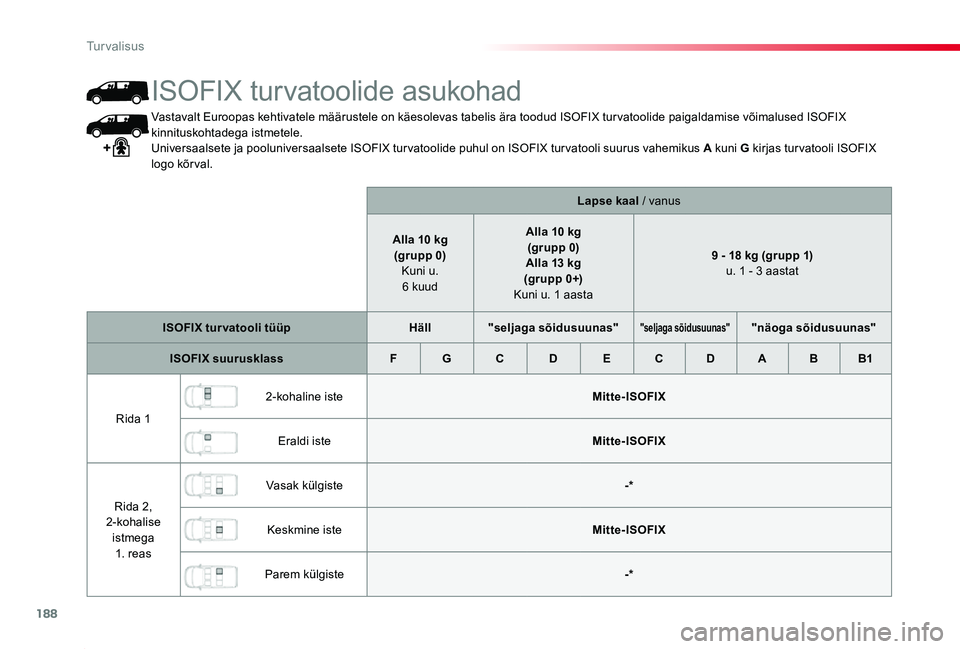

Vastavalt Euroopas kehtivatele määrustele on käesolevas tabelis ära toodud ISOFIX tur vatoolide paigaldamise võimalused ISOFIX kinnituskohtadega istmetele.Universaalsete ja pooluniversaalsete ISOFIX tur vatoolide puhul on ISOFIX tur vatooli suurus vahemikus A kuni G kirjas tur vatooli ISOFIX logo kõrval.
Lapse kaal / vanus
Alla 10 kg(grupp 0) Kuni u. 6 kuud
Alla 10 kg (grupp 0)Alla 13 kg (gr upp 0+) Kuni u. 1 aasta
9 - 18 kg (grupp 1) u. 1 - 3 aastat
ISOFIX turvatooli tüüpHäll"seljaga sõidusuunas""seljaga sõidusuunas""näoga sõidusuunas"
ISOFIX suurusklassFGCDECDABB1
Rida 1
2-kohaline isteMitte-ISOFIX
Eraldi isteMitte-ISOFIX
Rida 2, 2-kohalise istmega 1. reas
Vasak külgiste-*
Keskmine isteMitte-ISOFIX
Parem külgiste-*
ISOFIX turvatoolide asukohad
Turvalisus

189
Proace_et_Chap05_securite_ed2019_V02

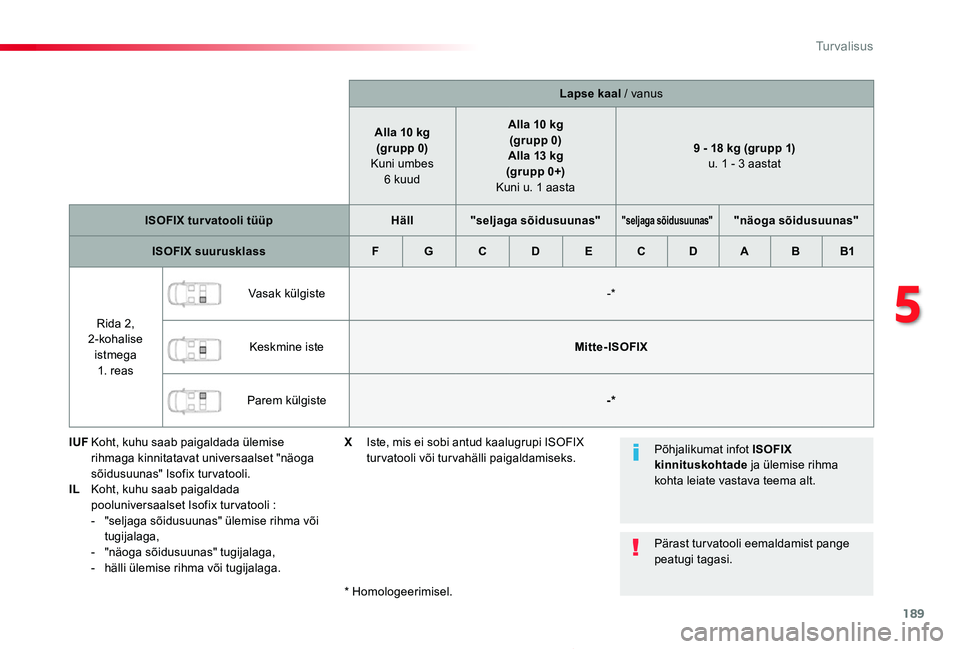

Lapse kaal / vanus
Alla 10 kg(grupp 0) Kuni umbes 6 kuud
Alla 10 kg(grupp 0)Alla 13 kg (gr upp 0+) Kuni u. 1 aasta
9 - 18 kg (grupp 1) u. 1 - 3 aastat
ISOFIX turvatooli tüüpHäll"seljaga sõidusuunas""seljaga sõidusuunas""näoga sõidusuunas"
ISOFIX suurusklassFGCDECDABB1
Rida 2, 2-kohalise istmega 1. reas
Vasak külgiste-*
Keskmine isteMitte-ISOFIX
Parem külgiste-*
IUF Koht, kuhu saab paigaldada ülemise rihmaga kinnitatavat universaalset "näoga sõidusuunas" Isofix turvatooli.IL Koht, kuhu saab paigaldada pooluniversaalset Isofix turvatooli :- "seljaga sõidusuunas" ülemise rihma või tugijalaga,- "näoga sõidusuunas" tugijalaga,- hälli ülemise rihma või tugijalaga.
* Homologeerimisel.
Põhjalikumat infot ISOFIX kinnituskohtade ja ülemise rihma kohta leiate vastava teema alt.
Pärast turvatooli eemaldamist pange peatugi tagasi.
X Iste, mis ei sobi antud kaalugrupi ISOFIX turvatooli või turvahälli paigaldamiseks.
5
Turvalisus

190
Proace_et_Chap05_securite_ed2019_V02

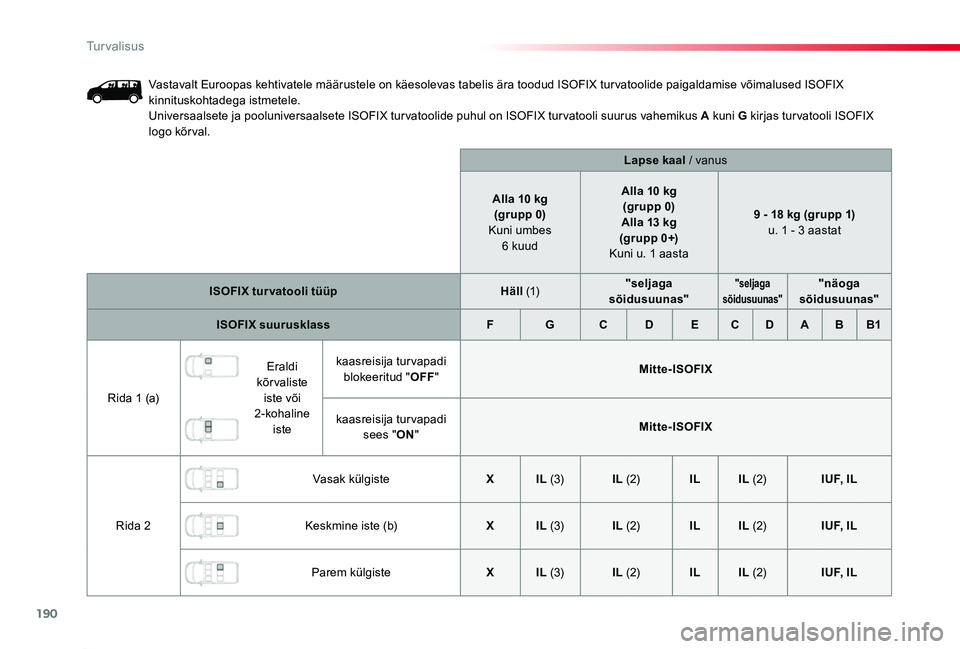

Vastavalt Euroopas kehtivatele määrustele on käesolevas tabelis ära toodud ISOFIX tur vatoolide paigaldamise võimalused ISOFIX kinnituskohtadega istmetele.Universaalsete ja pooluniversaalsete ISOFIX tur vatoolide puhul on ISOFIX tur vatooli suurus vahemikus A kuni G kirjas tur vatooli ISOFIX logo kõrval.
Lapse kaal / vanus
Alla 10 kg(grupp 0) Kuni umbes 6 kuud
Alla 10 kg (grupp 0)Alla 13 kg (gr upp 0+) Kuni u. 1 aasta
9 - 18 kg (grupp 1) u. 1 - 3 aastat
ISOFIX turvatooli tüüpHäll (1)"seljaga sõidusuunas""seljaga sõidusuunas""näoga sõidusuunas"
ISOFIX suurusklassFGCDECDABB1
Rida 1 (a)
Eraldi kõr valiste iste või 2-kohaline iste
kaasreisija turvapadi blokeeritud "OFF"Mitte-ISOFIX
kaasreisija turvapadi sees "ON"Mitte-ISOFIX
Rida 2
Vasak külgisteXIL (3)IL (2)ILIL (2)I U F, I L
Keskmine iste (b)XIL (3)IL (2)ILIL (2)I U F, I L
Parem külgisteXIL (3)IL (2)ILIL (2)I U F, I L
