291
Proace_lv_Chap08_En-cas-de-panne_ed01-2019

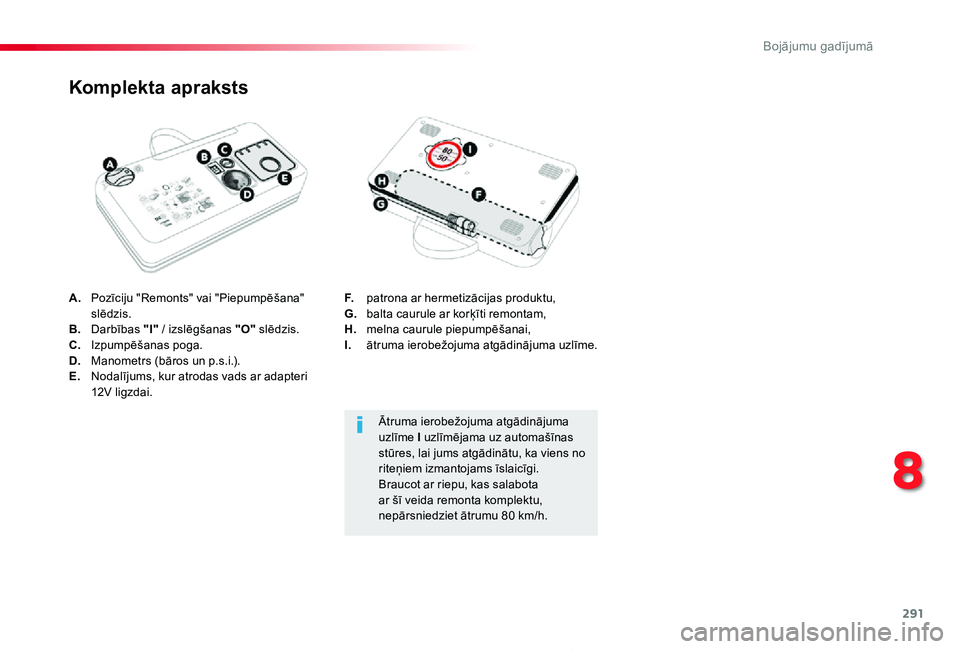

A. Pozīciju "Remonts" vai "Piepumpēšana" slēdzis.B. Darbības "I" / izslēgšanas "O" slēdzis.C. Izpumpēšanas poga.D. Manometrs (bāros un p.s.i.).E. Nodalījums, kur atrodas vads ar adapteri 12V ligzdai.
Komplekta apraksts
F. patrona ar hermetizācijas produktu,G. balta caurule ar korķīti remontam,H. melna caurule piepumpēšanai,I. ātruma ierobežojuma atgādinājuma uzlīme.
Ātruma ierobežojuma atgādinājuma uzlīme I uzlīmējama uz automašīnas stūres, lai jums atgādinātu, ka viens no riteņiem izmantojams īslaicīgi.Braucot ar riepu, kas salabota ar šī veida remonta komplektu, nepārsniedziet ātrumu 80 km/h.
8
Bojājumu gadījumā

292
Proace_lv_Chap08_En-cas-de-panne_ed01-2019

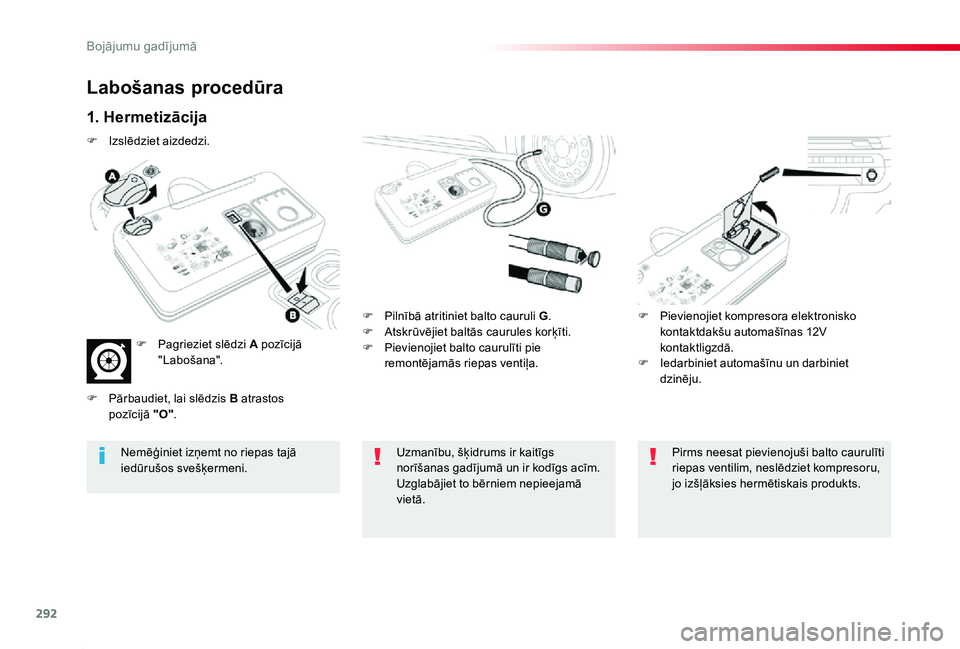

Labošanas procedūra
1. Hermetizācija
F Pilnībā atritiniet balto cauruli G.F Atskrūvējiet baltās caurules korķīti.F Pievienojiet balto caurulīti pie remontējamās riepas ventiļa.
F Pievienojiet kompresora elektronisko kontaktdakšu automašīnas 12V kontaktligzdā.F Iedarbiniet automašīnu un darbiniet dzinēju.
Uzmanību, šķidrums ir kaitīgs norīšanas gadījumā un ir kodīgs acīm.Uzglabājiet to bērniem nepieejamā vietā.
Nemēģiniet izņemt no riepas tajā iedūrušos svešķermeni.
Pirms neesat pievienojuši balto caurulīti riepas ventilim, neslēdziet kompresoru, jo izšļāksies hermētiskais produkts.
F Izslēdziet aizdedzi.
F Pagrieziet slēdzi A pozīcijā "Labošana".
F Pārbaudiet, lai slēdzis B atrastos pozīcijā "O".
Bojājumu gadījumā

293
Proace_lv_Chap08_En-cas-de-panne_ed01-2019

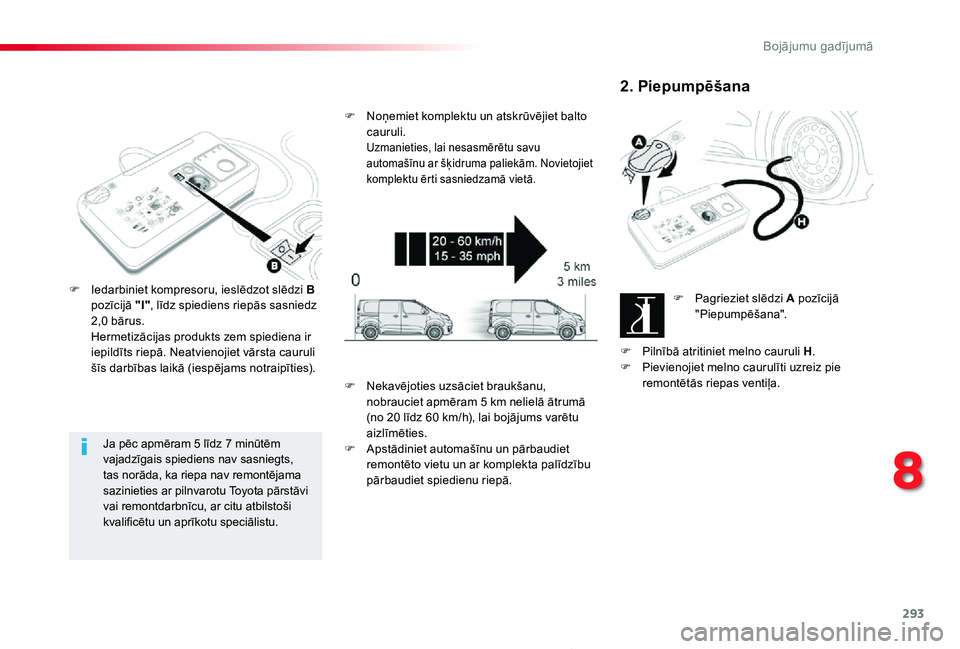

Ja pēc apmēram 5 līdz 7 minūtēm vajadzīgais spiediens nav sasniegts, tas norāda, ka riepa nav remontējama sazinieties ar pilnvarotu Toyota pārstāvi vai remontdarbnīcu, ar citu atbilstoši kvalificētu un aprīkotu speciālistu.
F Iedarbiniet kompresoru, ieslēdzot slēdzi B pozīcijā "I", līdz spiediens riepās sasniedz 2,0 bārus. Hermetizācijas produkts zem spiediena ir iepildīts riepā. Neatvienojiet vārsta cauruli šīs darbības laikā (iespējams notraipīties).
F Noņemiet komplektu un atskrūvējiet balto cauruli. Uzmanieties, lai nesasmērētu savu automašīnu ar šķidruma paliekām. Novietojiet komplektu ērti sasniedzamā vietā.
2. Piepumpēšana
F Pagrieziet slēdzi A pozīcijā "Piepumpēšana".
F Pilnībā atritiniet melno cauruli H.F Pievienojiet melno caurulīti uzreiz pie remontētās riepas ventiļa.F Nekavējoties uzsāciet braukšanu, nobrauciet apmēram 5 km nelielā ātrumā (no 20 līdz 60 km/h), lai bojājums varētu aizlīmēties.
F Apstādiniet automašīnu un pārbaudiet remontēto vietu un ar komplekta palīdzību pārbaudiet spiedienu riepā.
8
Bojājumu gadījumā

294
Proace_lv_Chap08_En-cas-de-panne_ed01-2019

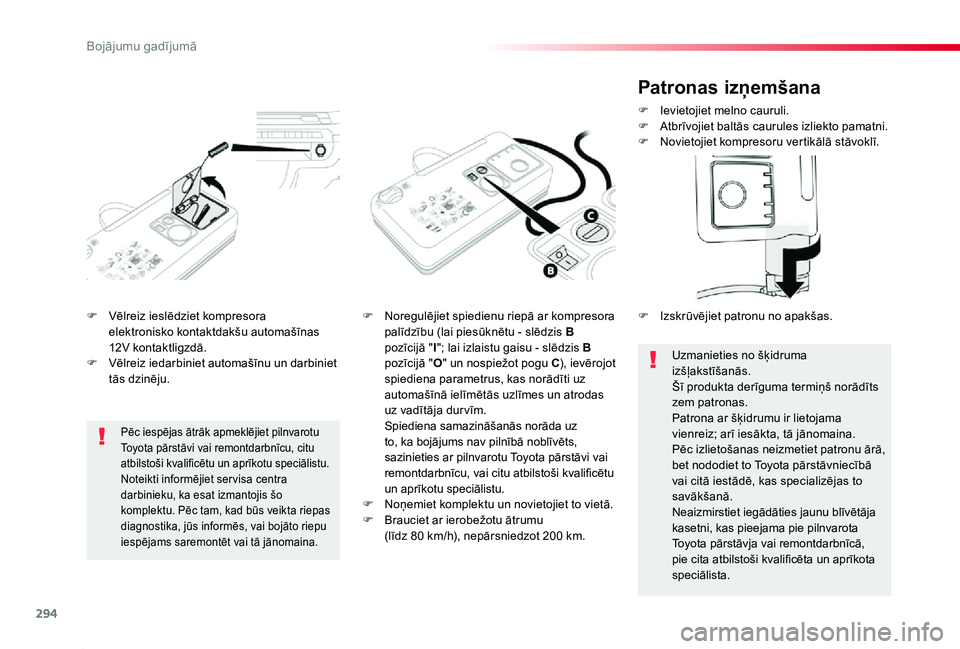

F Vēlreiz ieslēdziet kompresora elektronisko kontaktdakšu automašīnas 12V kontaktligzdā.F Vēlreiz iedarbiniet automašīnu un darbiniet tās dzinēju.
F Noregulējiet spiedienu riepā ar kompresora palīdzību (lai piesūknētu - slēdzis B pozīcijā "I"; lai izlaistu gaisu - slēdzis B pozīcijā "O" un nospiežot pogu C), ievērojot spiediena parametrus, kas norādīti uz automašīnā ielīmētās uzlīmes un atrodas uz vadītāja dur vīm. Spiediena samazināšanās norāda uz to, ka bojājums nav pilnībā noblīvēts, sazinieties ar pilnvarotu Toyota pārstāvi vai remontdarbnīcu, vai citu atbilstoši kvalificētu un aprīkotu speciālistu.F Noņemiet komplektu un novietojiet to vietā.F Brauciet ar ierobežotu ātrumu (līdz 80 km/h), nepārsniedzot 200 km.
Pēc iespējas ātrāk apmeklējiet pilnvarotu Toyota pārstāvi vai remontdarbnīcu, citu atbilstoši kvalificētu un aprīkotu speciālistu.Noteikti informējiet ser visa centra darbinieku, ka esat izmantojis šo komplektu. Pēc tam, kad būs veikta riepas diagnostika, jūs informēs, vai bojāto riepu iespējams saremontēt vai tā jānomaina.
Patronas izņemšana
F Ievietojiet melno cauruli.F Atbrīvojiet baltās caurules izliekto pamatni.F Novietojiet kompresoru vertikālā stāvoklī.
Uzmanieties no šķidruma izšļakstīšanās.Šī produkta derīguma termiņš norādīts zem patronas.Patrona ar šķidrumu ir lietojama vienreiz; arī iesākta, tā jānomaina.Pēc izlietošanas neizmetiet patronu ārā, bet nododiet to Toyota pārstāvniecībā vai citā iestādē, kas specializējas to savākšanā.Neaizmirstiet iegādāties jaunu blīvētāja kasetni, kas pieejama pie pilnvarota Toyota pārstāvja vai remontdarbnīcā, pie cita atbilstoši kvalificēta un aprīkota speciālista.
F Izskrūvējiet patronu no apakšas.
Bojājumu gadījumā

295
Proace_lv_Chap08_En-cas-de-panne_ed01-2019
Spiediena pārbaude /
periodiska piepumpēšana
Jūs varat izmantot arī kompresoru bez produkta iepildīšanas, lai periodiski pārbaudītu automašīnas riepu spiedienu vai tās piepumpētu.
F Pagrieziet slēdzi A pozīcijā "Piepumpēšana".
F Pieslēdziet kompresora elektronisko kontaktu automašīnas 12V kontaktligzdai.F Iedarbiniet automašīnu un ļaujiet motoram darboties.F Papildiniet spiedienu ar kompresora palīdzību (lai piepumpētu - slēdzis B pozīcijā "I"; lai izpumpētu - slēdzis B pozīcijā "O" un nospiežot pogu C) atbilstoši norādījumiem par riepu.F Izņemiet komplektu un novietojiet to atpakaļ vietā.
Ja spiediens vienā vai vairākās riepās regulēts, riepu spiediena brīdinājuma sistēma jāatsāknē.Plašāku informāciju par Riepu spiediena brīdinājuma sistēma (TPWS) skatiet atbilstošā sadaļā.
F Pilnībā atritiniet melno cauruli H.F Savienojiet melno cauruli ar riteni.
8
Bojājumu gadījumā

296
Proace_lv_Chap08_En-cas-de-panne_ed01-2019

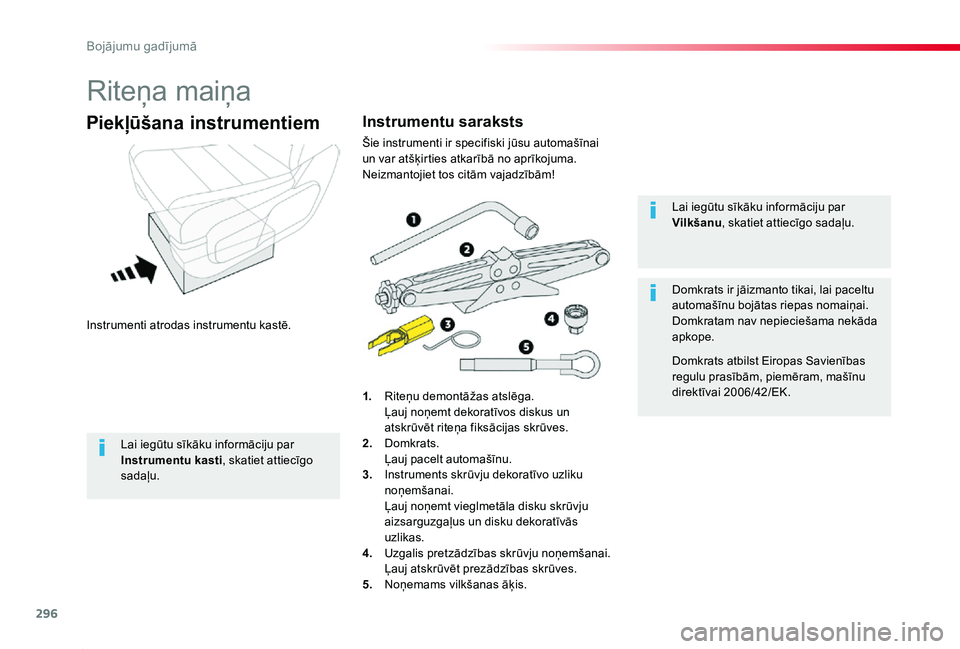

Riteņa maiņa
Instrumenti atrodas instrumentu kastē.
Piekļūšana instrumentiem
1. Riteņu demontāžas atslēga. Ļauj noņemt dekoratīvos diskus un atskrūvēt riteņa fiksācijas skrūves.2. Domkrats.
Ļauj pacelt automašīnu.3. Instruments skrūvju dekoratīvo uzliku noņemšanai. Ļauj noņemt vieglmetāla disku skrūvju aizsarguzgaļus un disku dekoratīvās uzlikas.4. Uzgalis pretzādzības skrūvju noņemšanai. Ļauj atskrūvēt prezādzības skrūves.5. Noņemams vilkšanas āķis.
Lai iegūtu sīkāku informāciju par Vilkšanu, skatiet attiecīgo sadaļu.
Domkrats ir jāizmanto tikai, lai paceltu automašīnu bojātas riepas nomaiņai.Domkratam nav nepieciešama nekāda apkope.
Domkrats atbilst Eiropas Savienības regulu prasībām, piemēram, mašīnu direktīvai 2006/42/EK.
Instrumentu saraksts
Šie instrumenti ir specifiski jūsu automašīnai un var atšķirties atkarībā no aprīkojuma. Neizmantojiet tos citām vajadzībām!
Lai iegūtu sīkāku informāciju par Instrumentu kasti, skatiet attiecīgo sadaļu.
Bojājumu gadījumā

297
Proace_lv_Chap08_En-cas-de-panne_ed01-2019

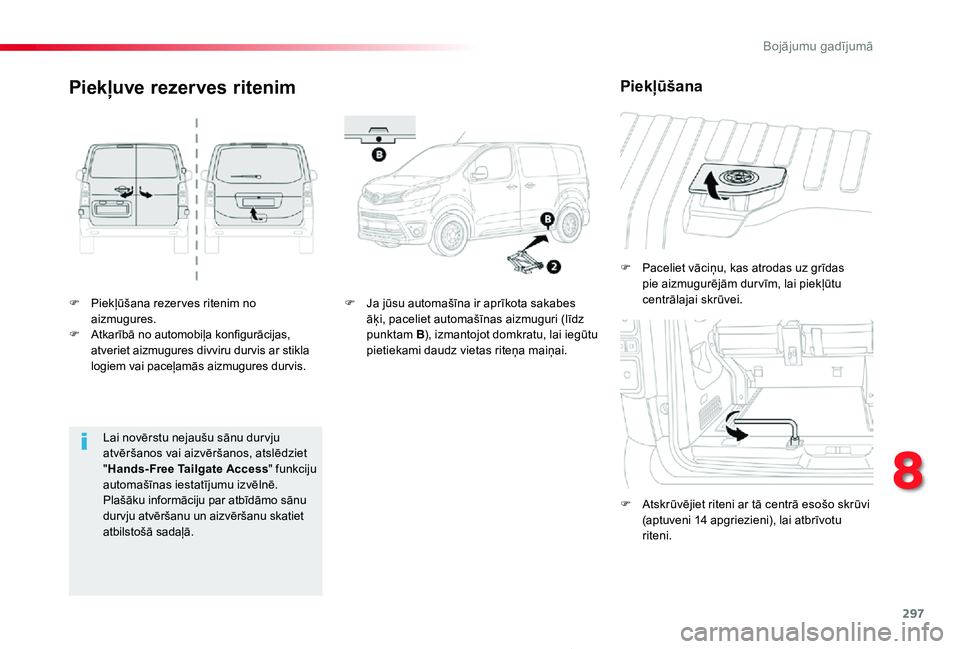

F Piekļūšana rezer ves ritenim no aizmugures.F Atkarībā no automobiļa konfigurācijas, atveriet aizmugures divviru durvis ar stikla logiem vai paceļamās aizmugures durvis.
F Paceliet vāciņu, kas atrodas uz grīdas pie aizmugurējām dur vīm, lai piekļūtu centrālajai skrūvei.
F Atskrūvējiet riteni ar tā centrā esošo skrūvi (aptuveni 14 apgriezieni), lai atbrīvotu riteni.
Piekļuve rezerves ritenim
F Ja jūsu automašīna ir aprīkota sakabes āķi, paceliet automašīnas aizmuguri (līdz punktam B), izmantojot domkratu, lai iegūtu pietiekami daudz vietas riteņa maiņai.
Piekļūšana
Lai novērstu nejaušu sānu dur vju atvēršanos vai aizvēršanos, atslēdziet "Hands-Free Tailgate Access" funkciju automašīnas iestatījumu izvēlnē.Plašāku informāciju par atbīdāmo sānu durvju atvēršanu un aizvēršanu skatiet atbilstošā sadaļā.
8
Bojājumu gadījumā

298
Proace_lv_Chap08_En-cas-de-panne_ed01-2019

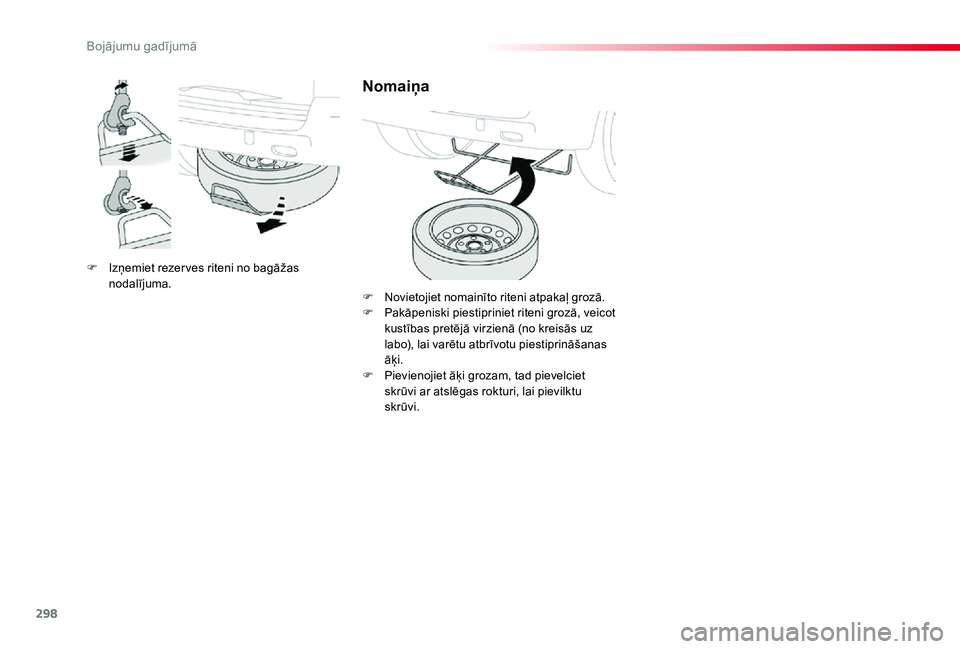

F Izņemiet rezer ves riteni no bagāžas nodalījuma.
Nomaiņa
F Novietojiet nomainīto riteni atpakaļ grozā.F Pakāpeniski piestipriniet riteni grozā, veicot kustības pretējā virzienā (no kreisās uz labo), lai varētu atbrīvotu piestiprināšanas āķi.F Pievienojiet āķi grozam, tad pievelciet skrūvi ar atslēgas rokturi, lai pievilktu skrūvi.
Bojājumu gadījumā

299
Proace_lv_Chap08_En-cas-de-panne_ed01-2019

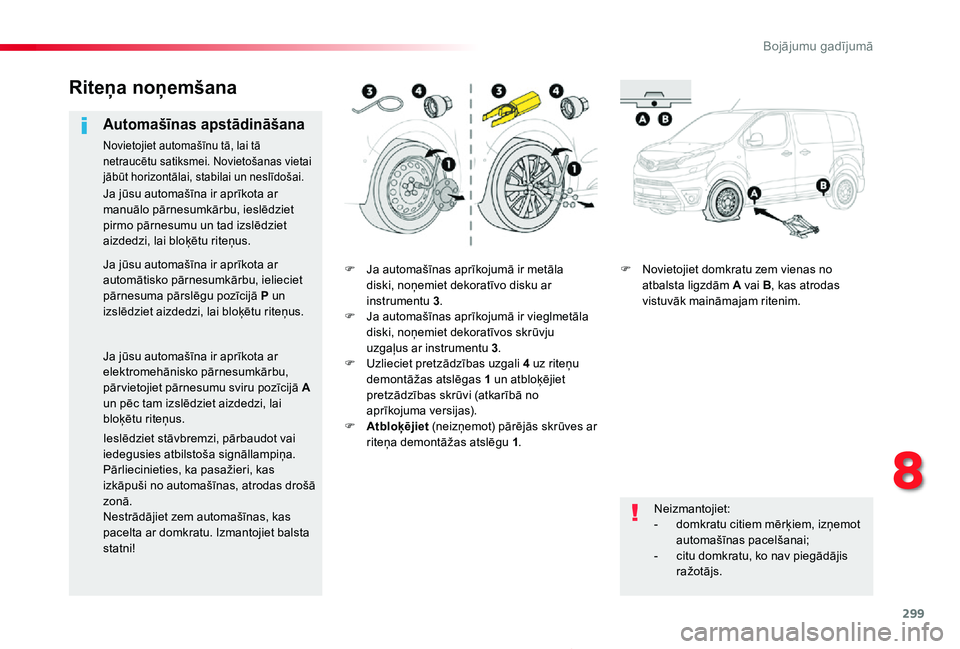

F Ja automašīnas aprīkojumā ir metāla diski, noņemiet dekoratīvo disku ar instrumentu 3.F Ja automašīnas aprīkojumā ir vieglmetāla diski, noņemiet dekoratīvos skrūvju uzgaļus ar instrumentu 3.F Uzlieciet pretzādzības uzgali 4 uz riteņu demontāžas atslēgas 1 un atbloķējiet pretzādzības skrūvi (atkarībā no aprīkojuma versijas).F Atbloķējiet (neizņemot) pārējās skrūves ar riteņa demontāžas atslēgu 1.
F Novietojiet domkratu zem vienas no atbalsta ligzdām A vai B, kas atrodas vistuvāk maināmajam ritenim.
Riteņa noņemšana
Automašīnas apstādināšana
Novietojiet automašīnu tā, lai tā netraucētu satiksmei. Novietošanas vietai jābūt horizontālai, stabilai un neslīdošai.
Neizmantojiet:- domkratu citiem mērķiem, izņemot automašīnas pacelšanai;
- citu domkratu, ko nav piegādājis ražotājs.
Ja jūsu automašīna ir aprīkota ar manuālo pārnesumkārbu, ieslēdziet pirmo pārnesumu un tad izslēdziet aizdedzi, lai bloķētu riteņus.
Ja jūsu automašīna ir aprīkota ar automātisko pārnesumkārbu, ielieciet pārnesuma pārslēgu pozīcijā P un izslēdziet aizdedzi, lai bloķētu riteņus.
Ja jūsu automašīna ir aprīkota ar elektromehānisko pārnesumkārbu, pār vietojiet pārnesumu sviru pozīcijā A un pēc tam izslēdziet aizdedzi, lai bloķētu riteņus.
Ieslēdziet stāvbremzi, pārbaudot vai
iedegusies atbilstoša signāllampiņa.Pārliecinieties, ka pasažieri, kas izkāpuši no automašīnas, atrodas drošā zonā.Nestrādājiet zem automašīnas, kas pacelta ar domkratu. Izmantojiet balsta statni!
8
Bojājumu gadījumā

300
Proace_lv_Chap08_En-cas-de-panne_ed01-2019

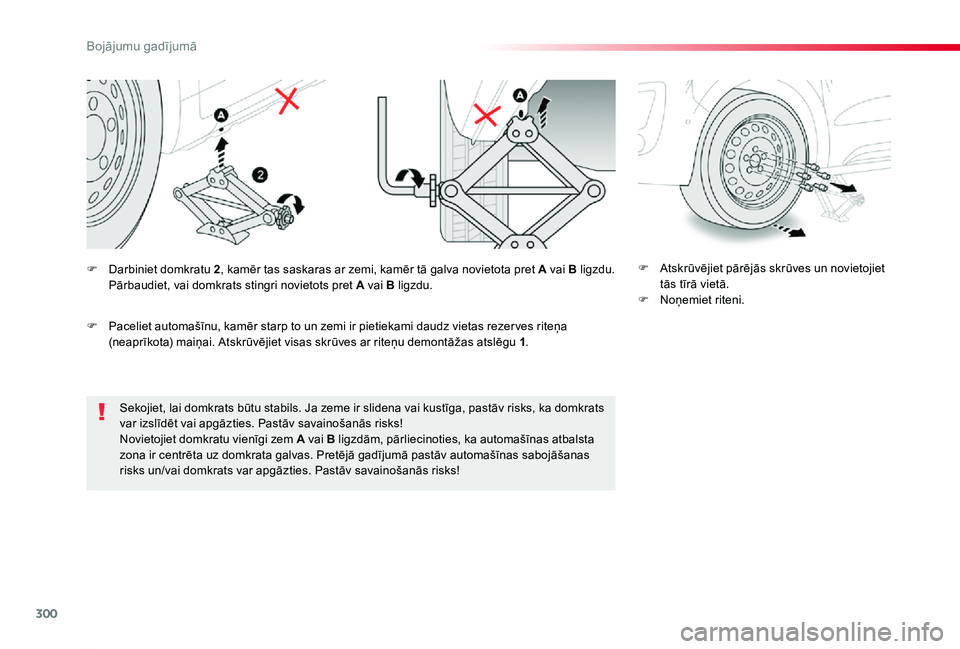

Sekojiet, lai domkrats būtu stabils. Ja zeme ir slidena vai kustīga, pastāv risks, ka domkrats var izslīdēt vai apgāzties. Pastāv savainošanās risks!Novietojiet domkratu vienīgi zem A vai B ligzdām, pārliecinoties, ka automašīnas atbalsta zona ir centrēta uz domkrata galvas. Pretējā gadījumā pastāv automašīnas sabojāšanas risks un/vai domkrats var apgāzties. Pastāv savainošanās risks!
F Atskrūvējiet pārējās skrūves un novietojiet tās tīrā vietā.F Noņemiet riteni.
F Darbiniet domkratu 2, kamēr tas saskaras ar zemi, kamēr tā galva novietota pret A vai B ligzdu. Pārbaudiet, vai domkrats stingri novietots pret A vai B ligzdu.
F Paceliet automašīnu, kamēr starp to un zemi ir pietiekami daudz vietas rezer ves riteņa (neaprīkota) maiņai. Atskrūvējiet visas skrūves ar riteņu demontāžas atslēgu 1.
