TOYOTA PROACE 2020 Lietošanas Instrukcija (in Latvian)

301
Proace_lv_Chap08_En-cas-de-panne_ed01-2019

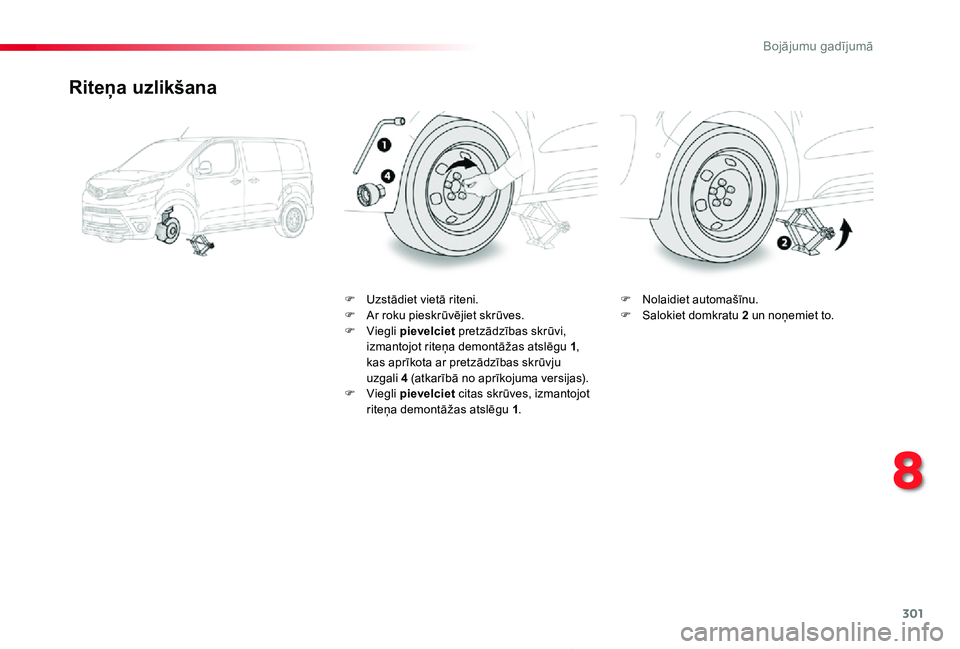

Riteņa uzlikšana
F Uzstādiet vietā riteni.F Ar roku pieskrūvējiet skrūves.F Viegli pievelciet pretzādzības skrūvi, izmantojot riteņa demontāžas atslēgu 1, kas aprīkota ar pretzādzības skrūvju uzgali 4 (atkarībā no aprīkojuma versijas).F Viegli pievelciet citas skrūves, izmantojot riteņa demontāžas atslēgu 1.
F Nolaidiet automašīnu.F Salokiet domkratu 2 un noņemiet to.
8
Bojājumu gadījumā

302
Proace_lv_Chap08_En-cas-de-panne_ed01-2019

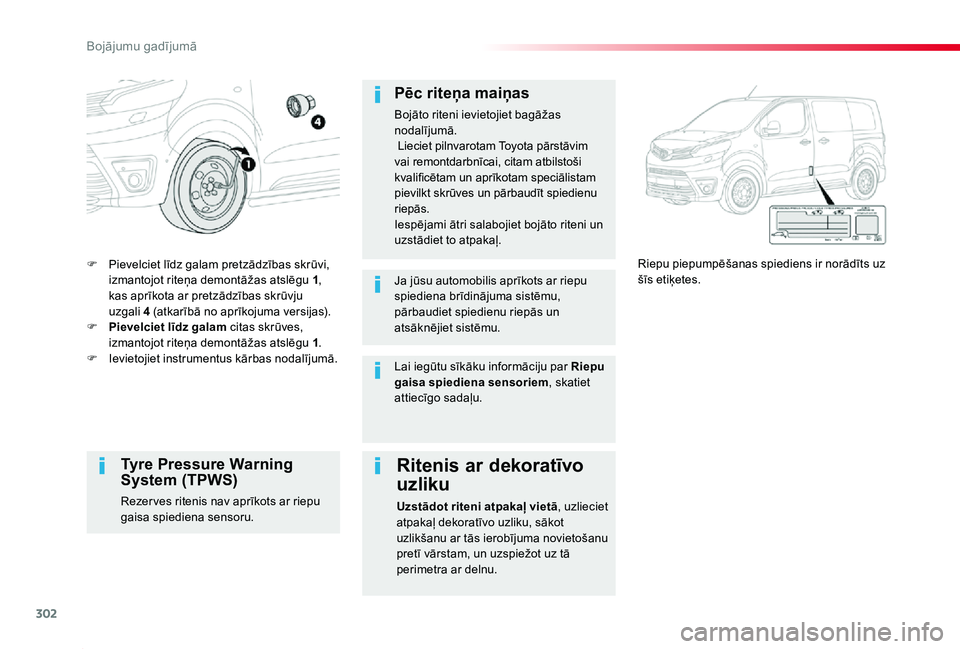

F Pievelciet līdz galam pretzādzības skrūvi, izmantojot riteņa demontāžas atslēgu 1, kas aprīkota ar pretzādzības skrūvju uzgali 4 (atkarībā no aprīkojuma versijas).F Pievelciet līdz galam citas skrūves, izmantojot riteņa demontāžas atslēgu 1.F Ievietojiet instrumentus kārbas nodalījumā.
Riepu piepumpēšanas spiediens ir norādīts uz šīs etiķetes.
Pēc riteņa maiņas
Bojāto riteni ievietojiet bagāžas nodalījumā. Lieciet pilnvarotam Toyota pārstāvim vai remontdarbnīcai, citam atbilstoši kvalificētam un aprīkotam speciālistam pievilkt skrūves un pārbaudīt spiedienu riepās.Iespējami ātri salabojiet bojāto riteni un uzstādiet to atpakaļ.
Ja jūsu automobilis aprīkots ar riepu spiediena brīdinājuma sistēmu, pārbaudiet spiedienu riepās un atsāknējiet sistēmu.
Tyre Pressure Warning System (TPWS)
Rezer ves ritenis nav aprīkots ar riepu gaisa spiediena sensoru.
Ritenis ar dekoratīvo
uzliku
Uzstādot riteni atpakaļ vietā, uzlieciet atpakaļ dekoratīvo uzliku, sākot uzlikšanu ar tās ierobījuma novietošanu
pretī vārstam, un uzspiežot uz tā
perimetra ar delnu.
Lai iegūtu sīkāku informāciju par Riepu gaisa spiediena sensoriem, skatiet attiecīgo sadaļu.
Bojājumu gadījumā

303
Proace_lv_Chap08_En-cas-de-panne_ed01-2019

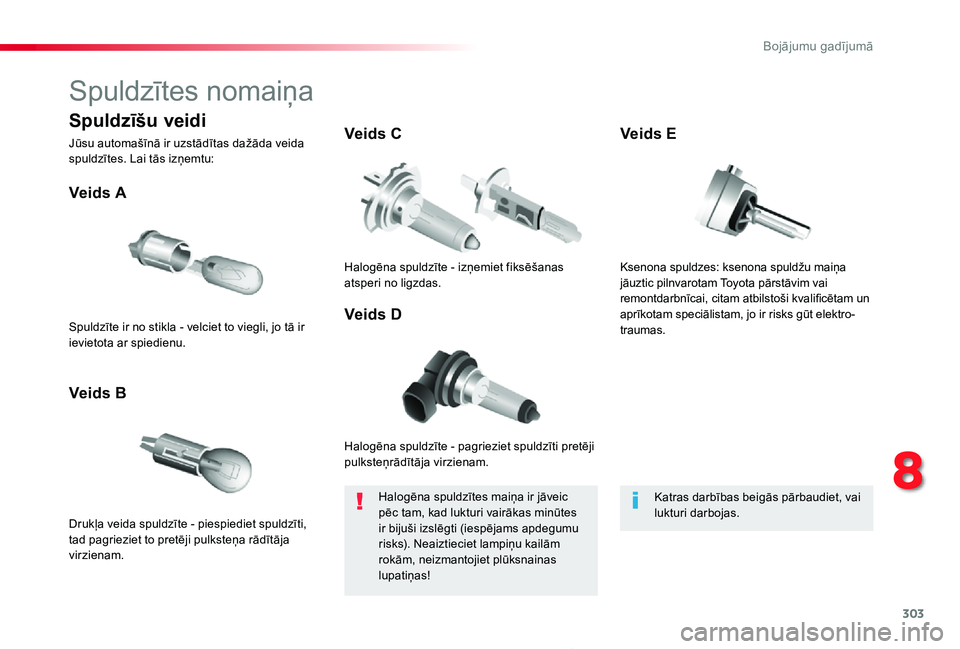

Spuldzītes nomaiņa
Halogēna spuldzīte - pagrieziet spuldzīti pretēji pulksteņrādītāja virzienam.
Veids A
Drukļa veida spuldzīte - piespiediet spuldzīti, tad pagrieziet to pretēji pulksteņa rādītāja virzienam.
Veids B
Veids C
Veids DSpuldzīte ir no stikla - velciet to viegli, jo tā ir ievietota ar spiedienu.
Halogēna spuldzīte - izņemiet fiksēšanas atsperi no ligzdas.
Halogēna spuldzītes maiņa ir jāveic pēc tam, kad lukturi vairākas minūtes ir bijuši izslēgti (iespējams apdegumu risks). Neaiztieciet lampiņu kailām rokām, neizmantojiet plūksnainas lupatiņas!
Katras darbības beigās pārbaudiet, vai lukturi darbojas.
Spuldzīšu veidi
Jūsu automašīnā ir uzstādītas dažāda veida spuldzītes. Lai tās izņemtu:
Ksenona spuldzes: ksenona spuldžu maiņa jāuztic pilnvarotam Toyota pārstāvim vai remontdarbnīcai, citam atbilstoši kvalificētam un aprīkotam speciālistam, jo ir risks gūt elektro-traumas.
Veids E
8
Bojājumu gadījumā

304
Proace_lv_Chap08_En-cas-de-panne_ed01-2019

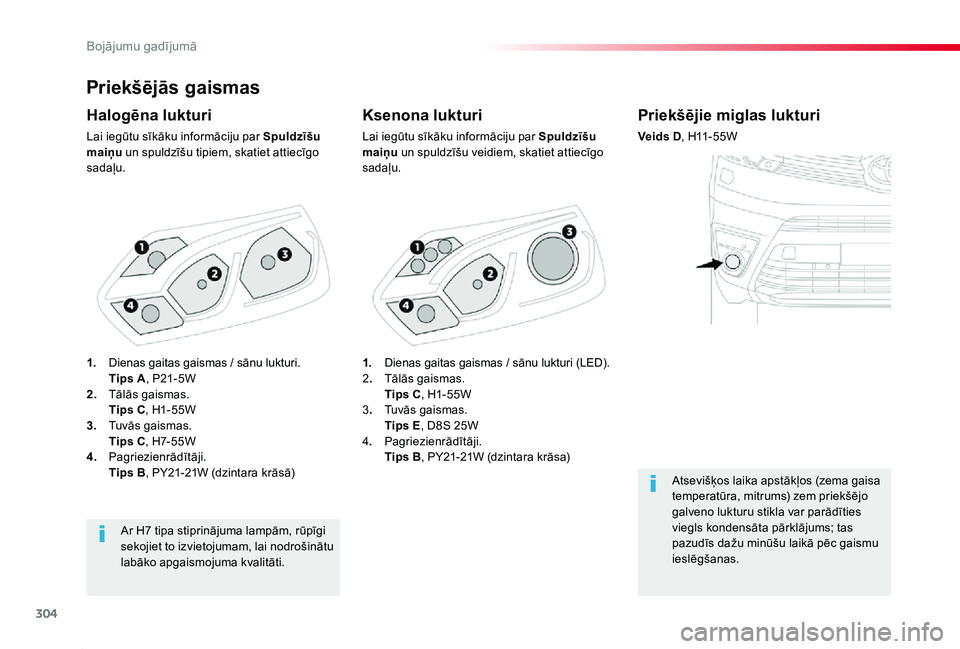

Priekšējās gaismas
Ksenona lukturi
Lai iegūtu sīkāku informāciju par Spuldzīšu maiņu un spuldzīšu veidiem, skatiet attiecīgo sadaļu.
Halogēna lukturi
Lai iegūtu sīkāku informāciju par Spuldzīšu maiņu un spuldzīšu tipiem, skatiet attiecīgo sadaļu.
Ar H7 tipa stiprinājuma lampām, rūpīgi sekojiet to izvietojumam, lai nodrošinātu labāko apgaismojuma kvalitāti.
Priekšējie miglas lukturi
Veids D, H11-55W
Atsevišķos laika apstākļos (zema gaisa temperatūra, mitrums) zem priekšējo galveno lukturu stikla var parādīties viegls kondensāta pārklājums; tas pazudīs dažu minūšu laikā pēc gaismu
ieslēgšanas.
1. Dienas gaitas gaismas / sānu lukturi (LED).2. Tālās gaismas. Tips C, H1-55W3. Tuvās gaismas. Tips E, D8S 25W4. Pagriezienrādītāji. Tips B, PY21-21W (dzintara krāsa)
1. Dienas gaitas gaismas / sānu lukturi. Tips A, P21- 5W2. Tālās gaismas. Tips C, H1-55W3. Tuvās gaismas. Tips C, H7-55W4. Pagriezienrādītāji. Tips B, PY21-21W (dzintara krāsā)
Bojājumu gadījumā

305
Proace_lv_Chap08_En-cas-de-panne_ed01-2019

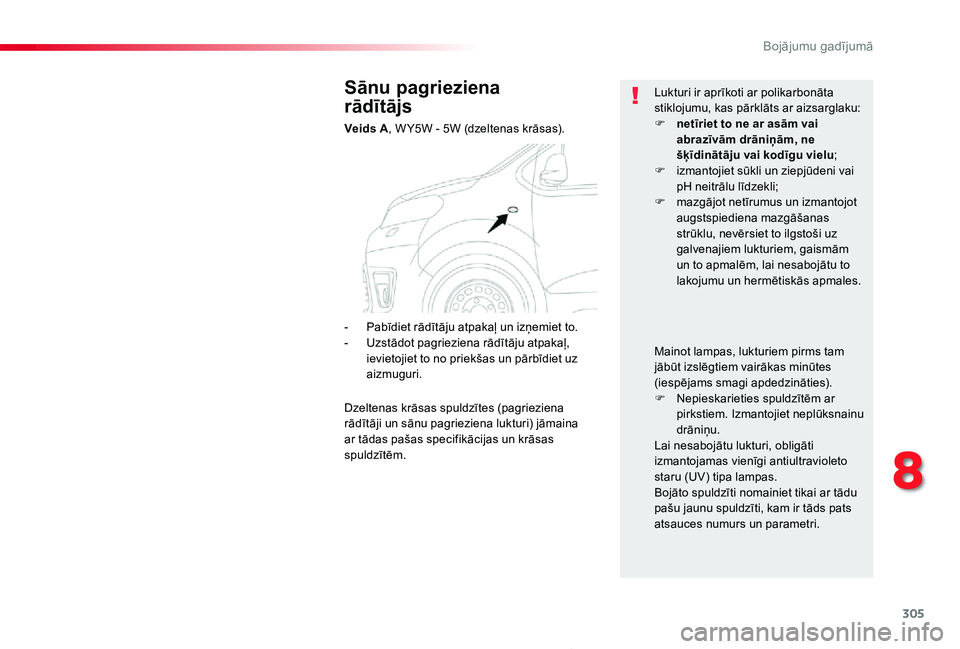

Sānu pagrieziena
rādītājs
Veids A, W Y5W - 5W (dzeltenas krāsas).
Lukturi ir aprīkoti ar polikarbonāta stiklojumu, kas pārklāts ar aizsarglaku:F netīriet to ne ar asām vai abrazīvām drāniņām, ne šķīdinātāju vai kodīgu vielu;F izmantojiet sūkli un ziepjūdeni vai pH neitrālu līdzekli;F mazgājot netīrumus un izmantojot augstspiediena mazgāšanas strūklu, nevērsiet to ilgstoši uz galvenajiem lukturiem, gaismām un to apmalēm, lai nesabojātu to lakojumu un hermētiskās apmales.
Mainot lampas, lukturiem pirms tam jābūt izslēgtiem vairākas minūtes (iespējams smagi apdedzināties).F Nepieskarieties spuldzītēm ar pirkstiem. Izmantojiet neplūksnainu drāniņu.Lai nesabojātu lukturi, obligāti izmantojamas vienīgi antiultravioleto staru (UV) tipa lampas.Bojāto spuldzīti nomainiet tikai ar tādu pašu jaunu spuldzīti, kam ir tāds pats atsauces numurs un parametri.
- Pabīdiet rādītāju atpakaļ un izņemiet to.- Uzstādot pagrieziena rādītāju atpakaļ, ievietojiet to no priekšas un pārbīdiet uz aizmuguri.
Dzeltenas krāsas spuldzītes (pagrieziena rādītāji un sānu pagrieziena lukturi) jāmaina ar tādas pašas specifikācijas un krāsas
spuldzītēm.
8
Bojājumu gadījumā

306
Proace_lv_Chap08_En-cas-de-panne_ed01-2019
Ievietojot atpakaļ savienotājvadu un spuldzīti lukturī, ievietojiet visu komplektu tā, lai būtu sadzirdams saslēgšanās klikšķis.
Tuvās gaismas
(halogēna gaismas)
Veids C, H7-55W
Dienas gaitas gaismas / sānu lukturi
Veids A, P21- 5W
F Velciet nost pārsegu. F Nospiediet savienotājvada apakšējo klipsi un noņemiet visu savienotājvadu un spuldzīti.F Izņemiet spuldzīti, aiz tās pavelkot, un to nomainiet.Salikšanu veiciet izjaukšanai apgrieztā secībā.
F Pagrieziet spuldzes turētāju par 1/4 apgrieziena pretpulksteniski.F Noņemiet spuldzes turētāju.F Izdegušas spuldzes maiņa.Salikšanu veiciet izjaukšanai apgrieztā secībā.
Bojājumu gadījumā

307
Proace_lv_Chap08_En-cas-de-panne_ed01-2019
Uzmanīgi ar zonu, kas atrodas aiz labās puses luktura (automašīnas braukšanas virzienā), kas var būt karsta un radīt apdegumu risku (atgāzēšanas caurules).
(Labās vai kreisās puses) pagrieziena rādītāju signāllampiņas ātrāka mirgošana norāda uz attiecīgās puses spuldzītes bojājumu.

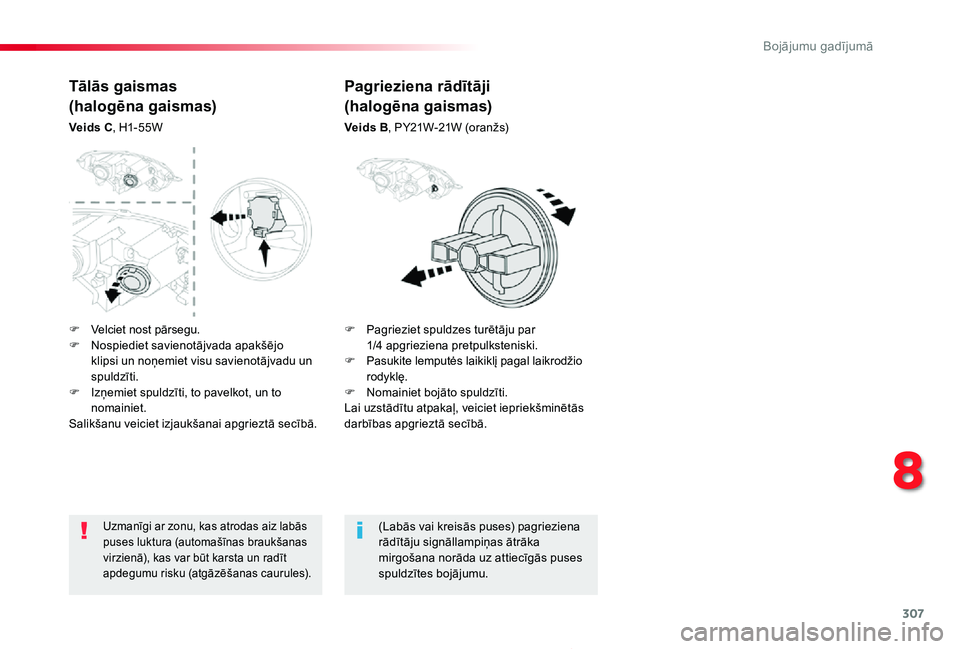

Pagrieziena rādītāji
(halogēna gaismas)
Veids B, PY21W-21W (oranžs)
Tālās gaismas
(halogēna gaismas)
Veids C, H1-55W
F Velciet nost pārsegu. F Nospiediet savienotājvada apakšējo klipsi un noņemiet visu savienotājvadu un spuldzīti.F Izņemiet spuldzīti, to pavelkot, un to nomainiet.Salikšanu veiciet izjaukšanai apgrieztā secībā.
F Pagrieziet spuldzes turētāju par 1/4 apgrieziena pretpulksteniski.F Pasukite lemputės laikiklį pagal laikrodžio rodyklę.F Nomainiet bojāto spuldzīti.Lai uzstādītu atpakaļ, veiciet iepriekšminētās darbības apgrieztā secībā.
8
Bojājumu gadījumā

308
Proace_lv_Chap08_En-cas-de-panne_ed01-2019

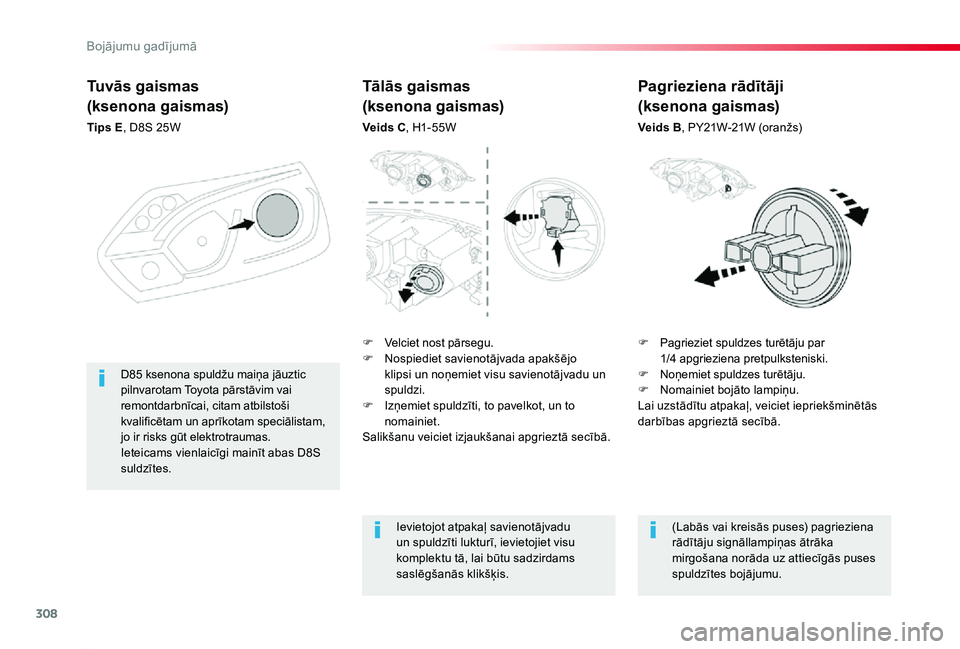

Tuvās gaismas
(ksenona gaismas)
Tips E, D8S 25W
F Pagrieziet spuldzes turētāju par 1/4 apgrieziena pretpulksteniski.F Noņemiet spuldzes turētāju.F Nomainiet bojāto lampiņu.Lai uzstādītu atpakaļ, veiciet iepriekšminētās darbības apgrieztā secībā.
D85 ksenona spuldžu maiņa jāuztic pilnvarotam Toyota pārstāvim vai remontdarbnīcai, citam atbilstoši kvalificētam un aprīkotam speciālistam, jo ir risks gūt elektrotraumas.Ieteicams vienlaicīgi mainīt abas D8S suldzītes.
Tālās gaismas
(ksenona gaismas)
Veids C, H1-55W
Ievietojot atpakaļ savienotājvadu un spuldzīti lukturī, ievietojiet visu komplektu tā, lai būtu sadzirdams saslēgšanās klikšķis.
(Labās vai kreisās puses) pagrieziena rādītāju signāllampiņas ātrāka mirgošana norāda uz attiecīgās puses spuldzītes bojājumu.
Pagrieziena rādītāji
(ksenona gaismas)
Veids B, PY21W-21W (oranžs)
F Velciet nost pārsegu. F Nospiediet savienotājvada apakšējo klipsi un noņemiet visu savienotājvadu un spuldzi.F Izņemiet spuldzīti, to pavelkot, un to nomainiet.Salikšanu veiciet izjaukšanai apgrieztā secībā.
Bojājumu gadījumā

309
Sazinieties ar pilnvarotu Toyota pārstāvi vai remontdarbnīcu, ar citu atbilstoši kvalificētu un aprīkotu speciālistu un lieciet nomainīt šāda veida LED lukturi.Maiņas LED pieejamas pie pilnvarotajiem Toyota pārstāvjiem.
Dienas gaitas gaismas / sānu lukturi (ksenona starmeši)
Proace_lv_Chap08_En-cas-de-panne_ed01-2019
Miglas lukturi
Veids C, H11-55W
F Nospiediet uz fiksācijas klipša aun atvienojiet savienotājvadu.F Atskrūvējiet spuldzītes turētāju par ceturtdaļu pagrieziena pretēji pulksteņrādītāja virzienam.F Izņemiet spuldzītes patronu.F Nomainiet bojāto spuldzīti.Salikšanu veiciet izjaukšanai apgrieztā secībā un, lai uzliktu atpakaļ dekoratīvo uzliku, uzspiediet uz tās.
Taip pat norėdami pakeisti lemputę galite nuvykti pas įgaliotą Toyota atstovą arba kitą kvalifikuotą specialistą.
F Zem priekšējā bufera atskrūvējiet spoilera skrūvi A.F Noņemiet spoileri A.
8
Bojājumu gadījumā

310
Proace_lv_Chap08_En-cas-de-panne_ed01-2019
Aizmugures lukturi (aizmugures divviru durvis ar stikla logiem)
Lai iegūtu sīkāku informāciju par Spuldzīšu tipiem un nomaiņu, skatiet attiecīgo sadaļu.
F Turot lukturi, nospiediet uz klipsi, kas
atrodas ārpusē, tad piesardzīgi izņemiet lukturi.F Atvienojiet elektrības savienotājvadu.
Par automobiļiem ar iekšējo apdari, sazinieties ar pilnvarotu Toyota pārstāvi vai remontdarbnīcu, citu atbilstoši kvalificētu un aprīkotu speciālistu.
1. Bremžu gaismas / gabarītlukturi Tips B, P21/5W-21/5W2. Pagrieziena signāllampiņas Tips B, PY21W - 21W (dzintara krāsas)3. Atpakaļgaitas gaismas Tips B, P21W-21W4. Miglas lukturi / gabarītlukturi Tips B, P21/4W-21/4W
F Atrodiet bojāto spuldzīti, tad atveriet aizmugurējās durvis.
F Viegli atbīdiet 3 mēlītes, tad izņemiet spuldzītes turētāju.F Izņemiet bojāto spuldzīti, viegli uz tās uzspiežot un pagriežot par ceturtdaļu pagrieziena pulksteņrādītāja virzienā.F Nomainiet spuldzīti.Lai ievietotu atpakaļ, veiciet šīs pašas darbības apgrieztā secībā.
F Ja jūsu automašīna ir aprīkota ar ventilācijas režģi, izņemiet to no iekšpuses.F No ārpuses atskrūvējiet abas fiksācijas skrūves.
