TOYOTA PROACE 2020 Manuale duso (in Italian)

31
Proace_it_Chap01_instruments-de-bord_ed01-2019

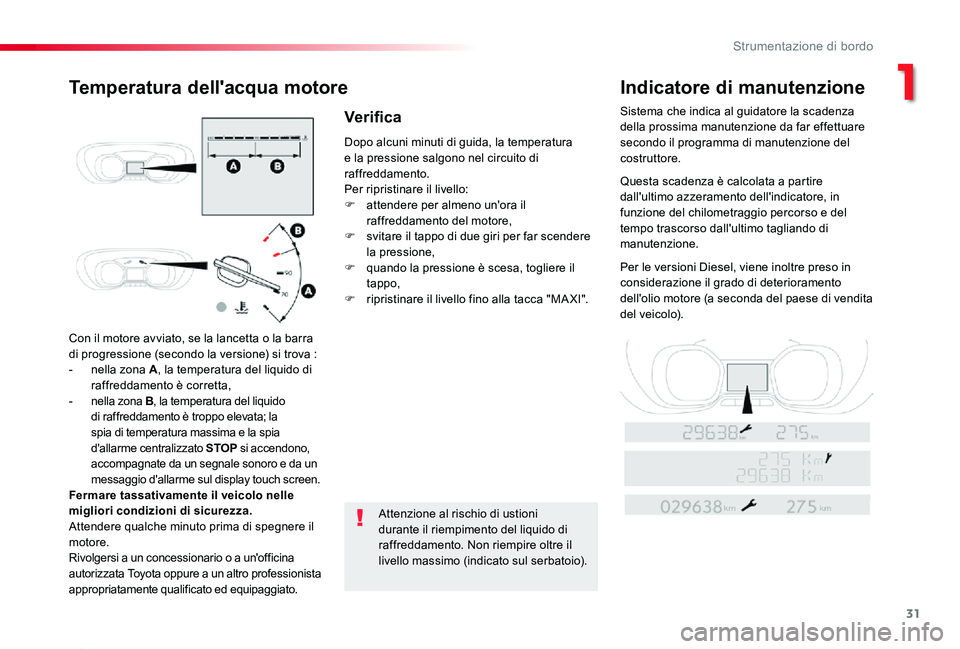

Con il motore avviato, se la lancetta o la barra di progressione (secondo la versione) si trova :- nella zona A, la temperatura del liquido di raffreddamento è corretta,- nella zona B, la temperatura del liquido di raffreddamento è troppo elevata; la spia di temperatura massima e la spia d'allarme centralizzato STOP si accendono, accompagnate da un segnale sonoro e da un messaggio d'allarme sul display touch screen.Fermare tassativamente il veicolo nelle migliori condizioni di sicurezza.Attendere qualche minuto prima di spegnere il motore.Rivolgersi a un concessionario o a un'officina autorizzata Toyota oppure a un altro professionista appropriatamente qualificato ed equipaggiato.
Dopo alcuni minuti di guida, la temperatura e la pressione salgono nel circuito di raffreddamento.Per ripristinare il livello:F attendere per almeno un'ora il raffreddamento del motore,F svitare il tappo di due giri per far scendere la pressione,F quando la pressione è scesa, togliere il tappo,F ripristinare il livello fino alla tacca "MA XI".
Attenzione al rischio di ustioni durante il riempimento del liquido di
raffreddamento. Non riempire oltre il livello massimo (indicato sul serbatoio).
Temperatura dell'acqua motoreIndicatore di manutenzione
Sistema che indica al guidatore la scadenza della prossima manutenzione da far effettuare secondo il programma di manutenzione del costruttore.
Questa scadenza è calcolata a partire dall'ultimo azzeramento dell'indicatore, in funzione del chilometraggio percorso e del tempo trascorso dall'ultimo tagliando di manutenzione.
Per le versioni Diesel, viene inoltre preso in considerazione il grado di deterioramento dell'olio motore (a seconda del paese di vendita del veicolo).
Verifica
1
Strumentazione di bordo

32
Proace_it_Chap01_instruments-de-bord_ed01-2019

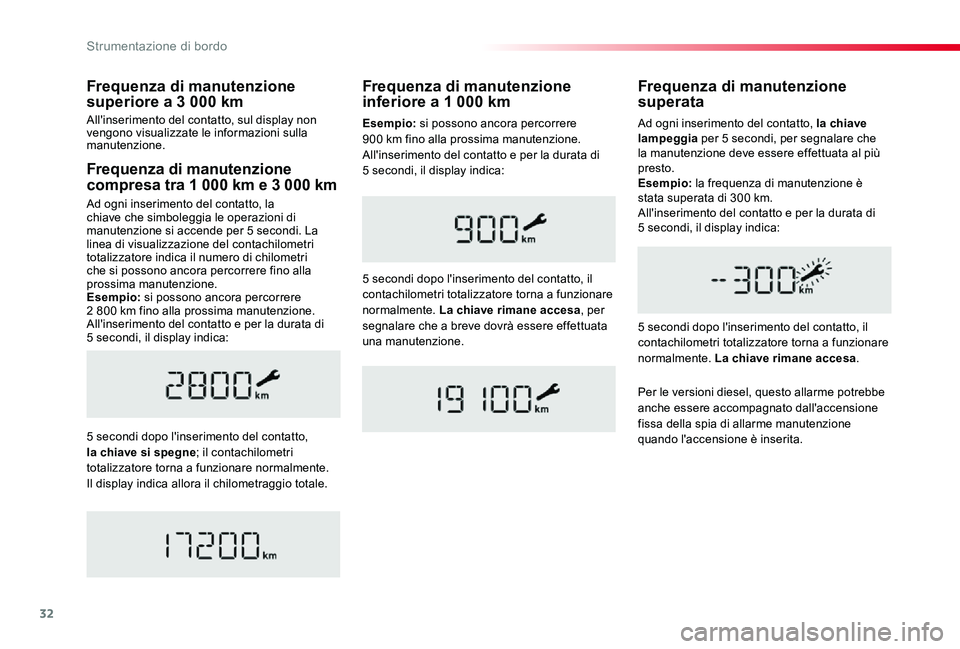

Frequenza di manutenzione compresa tra 1 000 km e 3 000 km
Ad ogni inserimento del contatto, la chiave che simboleggia le operazioni di manutenzione si accende per 5 secondi. La linea di visualizzazione del contachilometri totalizzatore indica il numero di chilometri che si possono ancora percorrere fino alla prossima manutenzione.Esempio: si possono ancora percorrere 2 800 km fino alla prossima manutenzione.All'inserimento del contatto e per la durata di 5 secondi, il display indica:
5 secondi dopo l'inserimento del contatto, la chiave si spegne; il contachilometri totalizzatore torna a funzionare normalmente. Il display indica allora il chilometraggio totale.
Frequenza di manutenzione superata
5 secondi dopo l'inserimento del contatto, il contachilometri totalizzatore torna a funzionare normalmente. La chiave rimane accesa.
Ad ogni inserimento del contatto, la chiave lampeggia per 5 secondi, per segnalare che la manutenzione deve essere effettuata al più presto.Esempio: la frequenza di manutenzione è stata superata di 300 km.All'inserimento del contatto e per la durata di 5 secondi, il display indica:
Frequenza di manutenzione inferiore a 1 000 km
5 secondi dopo l'inserimento del contatto, il contachilometri totalizzatore torna a funzionare normalmente. La chiave rimane accesa, per segnalare che a breve dovrà essere effettuata una manutenzione.
Per le versioni diesel, questo allarme potrebbe anche essere accompagnato dall'accensione fissa della spia di allarme manutenzione quando l'accensione è inserita.
Frequenza di manutenzione superiore a 3 000 km
All'inserimento del contatto, sul display non vengono visualizzate le informazioni sulla manutenzione.
Esempio: si possono ancora percorrere 900 km fino alla prossima manutenzione.All'inserimento del contatto e per la durata di 5 secondi, il display indica:
Strumentazione di bordo

33
Proace_it_Chap01_instruments-de-bord_ed01-2019

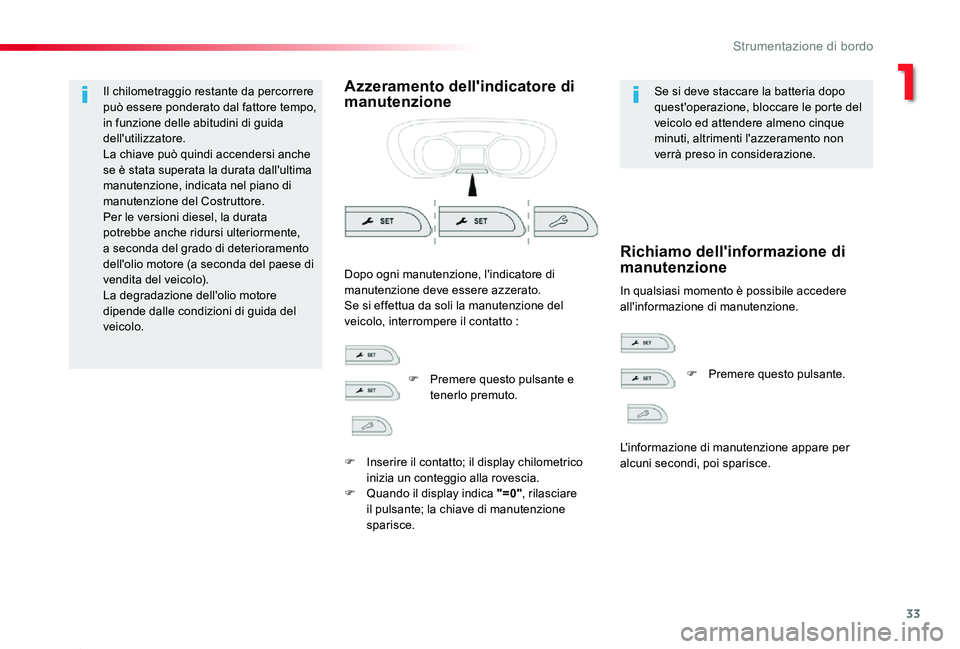

Il chilometraggio restante da percorrere può essere ponderato dal fattore tempo, in funzione delle abitudini di guida dell'utilizzatore.La chiave può quindi accendersi anche se è stata superata la durata dall'ultima manutenzione, indicata nel piano di manutenzione del Costruttore.Per le versioni diesel, la durata potrebbe anche ridursi ulteriormente, a seconda del grado di deterioramento dell'olio motore (a seconda del paese di vendita del veicolo).La degradazione dell'olio motore dipende dalle condizioni di guida del veicolo.
Azzeramento dell'indicatore di manutenzioneSe si deve staccare la batteria dopo quest'operazione, bloccare le porte del veicolo ed attendere almeno cinque minuti, altrimenti l'azzeramento non verrà preso in considerazione.
In qualsiasi momento è possibile accedere all'informazione di manutenzione.
Dopo ogni manutenzione, l'indicatore di manutenzione deve essere azzerato.Se si effettua da soli la manutenzione del veicolo, interrompere il contatto :
Richiamo dell'informazione di manutenzione
F Premere questo pulsante e tenerlo premuto.
F Inserire il contatto; il display chilometrico inizia un conteggio alla rovescia.F Quando il display indica "=0", rilasciare il pulsante; la chiave di manutenzione sparisce.
F Premere questo pulsante.
L'informazione di manutenzione appare per alcuni secondi, poi sparisce.
1
Strumentazione di bordo

34
Proace_it_Chap01_instruments-de-bord_ed01-2019

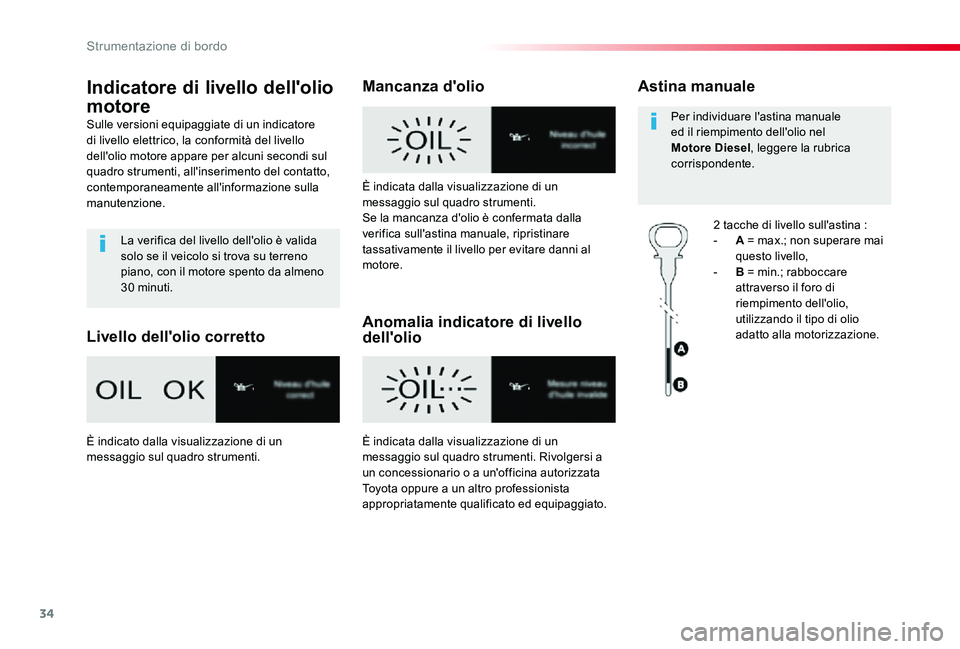

Indicatore di livello dell'olio
motore
Sulle versioni equipaggiate di un indicatore di livello elettrico, la conformità del livello dell'olio motore appare per alcuni secondi sul quadro strumenti, all'inserimento del contatto, contemporaneamente all'informazione sulla manutenzione.
La verifica del livello dell'olio è valida solo se il veicolo si trova su terreno piano, con il motore spento da almeno 30 minuti.
Livello dell'olio corretto
Mancanza d'olio
Anomalia indicatore di livello dell'olio
Astina manuale
2 tacche di livello sull'astina :- A = max.; non superare mai questo livello,- B = min.; rabboccare attraverso il foro di riempimento dell'olio, utilizzando il tipo di olio adatto alla motorizzazione.
Per individuare l'astina manuale ed il riempimento dell'olio nel Motore Diesel, leggere la rubrica corrispondente.
È indicata dalla visualizzazione di un messaggio sul quadro strumenti.Se la mancanza d'olio è confermata dalla verifica sull'astina manuale, ripristinare tassativamente il livello per evitare danni al motore.
È indicato dalla visualizzazione di un
messaggio sul quadro strumenti.
È indicata dalla visualizzazione di un
messaggio sul quadro strumenti. Rivolgersi a un concessionario o a un'officina autorizzata Toyota oppure a un altro professionista appropriatamente qualificato ed equipaggiato.
Strumentazione di bordo

35
Proace_it_Chap01_instruments-de-bord_ed01-2019

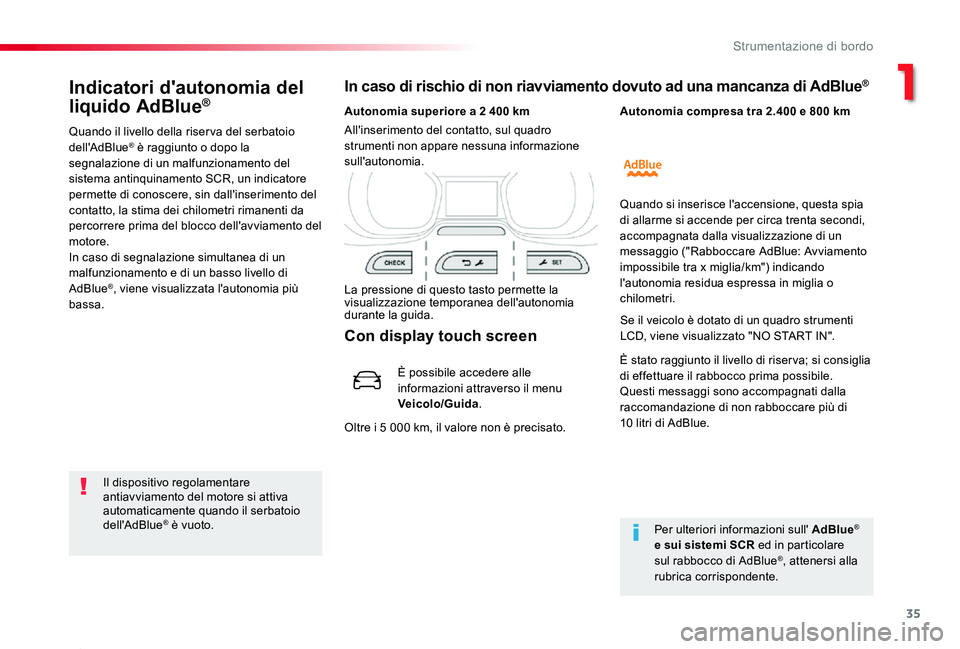

Indicatori d'autonomia del
liquido AdBlue®
Quando il livello della riser va del serbatoio dell'AdBlue® è raggiunto o dopo la segnalazione di un malfunzionamento del sistema antinquinamento SCR, un indicatore permette di conoscere, sin dall'inserimento del contatto, la stima dei chilometri rimanenti da percorrere prima del blocco dell'avviamento del motore.In caso di segnalazione simultanea di un malfunzionamento e di un basso livello di AdBlue®, viene visualizzata l'autonomia più bassa.
In caso di rischio di non riavviamento dovuto ad una mancanza di AdBlue®
Il dispositivo regolamentare antiavviamento del motore si attiva automaticamente quando il serbatoio dell'AdBlue® è vuoto.
Autonomia superiore a 2 400 km
La pressione di questo tasto permette la visualizzazione temporanea dell'autonomia durante la guida.
Oltre i 5 000 km, il valore non è precisato.
All'inserimento del contatto, sul quadro strumenti non appare nessuna informazione sull'autonomia.
Per ulteriori informazioni sull' AdBlue®
e sui sistemi SCR ed in particolare sul rabbocco di AdBlue®, attenersi alla rubrica corrispondente.
Autonomia compresa tra 2.400 e 800 km
Quando si inserisce l'accensione, questa spia di allarme si accende per circa trenta secondi, accompagnata dalla visualizzazione di un messaggio ("Rabboccare AdBlue: Avviamento impossibile tra x miglia/km") indicando l'autonomia residua espressa in miglia o chilometri.
Se il veicolo è dotato di un quadro strumenti LCD, viene visualizzato "NO START IN".
È stato raggiunto il livello di riser va; si consiglia di effettuare il rabbocco prima possibile.Questi messaggi sono accompagnati dalla raccomandazione di non rabboccare più di 10 litri di AdBlue.
Con display touch screen
È possibile accedere alle informazioni attraverso il menu Veicolo/Guida.
1
Strumentazione di bordo

36
Proace_it_Chap01_instruments-de-bord_ed01-2019

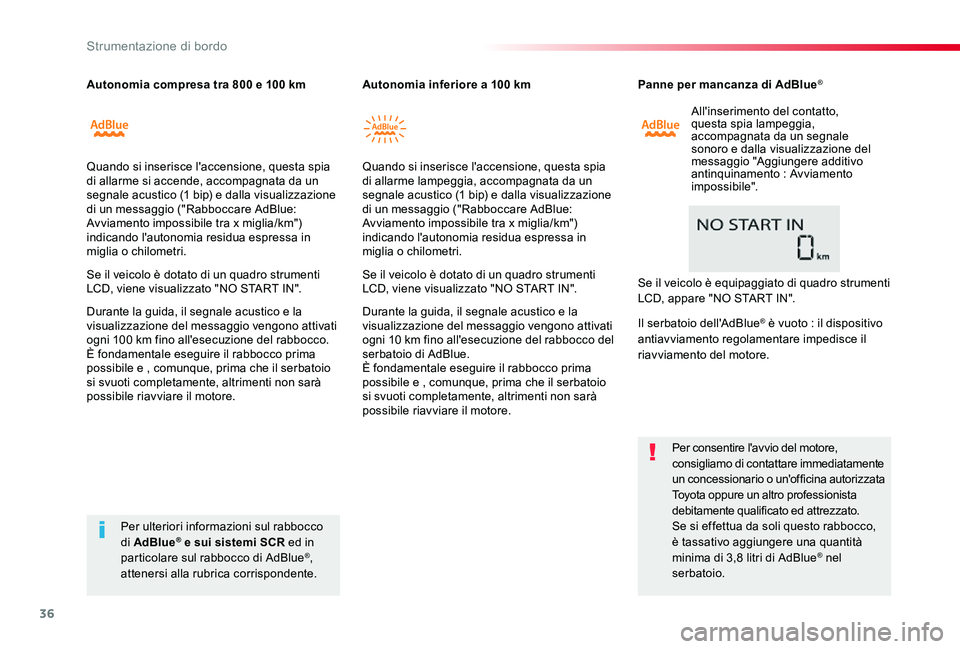

Panne per mancanza di AdBlue®
All'inserimento del contatto, questa spia lampeggia, accompagnata da un segnale sonoro e dalla visualizzazione del messaggio "Aggiungere additivo antinquinamento : Avviamento impossibile".
Per consentire l'avvio del motore, consigliamo di contattare immediatamente un concessionario o un'officina autorizzata Toyota oppure un altro professionista debitamente qualificato ed attrezzato.Se si effettua da soli questo rabbocco, è tassativo aggiungere una quantità
minima di 3,8 litri di AdBlue® nel serbatoio.
Per ulteriori informazioni sul rabbocco di AdBlue® e sui sistemi SCR ed in particolare sul rabbocco di AdBlue®, attenersi alla rubrica corrispondente.
Se il veicolo è equipaggiato di quadro strumenti LCD, appare "NO START IN".
Il serbatoio dell'AdBlue® è vuoto : il dispositivo antiavviamento regolamentare impedisce il riavviamento del motore.
Autonomia compresa tra 800 e 100 kmAutonomia inferiore a 100 km
Quando si inserisce l'accensione, questa spia di allarme si accende, accompagnata da un segnale acustico (1 bip) e dalla visualizzazione di un messaggio ("Rabboccare AdBlue: Avviamento impossibile tra x miglia/km") indicando l'autonomia residua espressa in miglia o chilometri.
Se il veicolo è dotato di un quadro strumenti LCD, viene visualizzato "NO START IN".
Durante la guida, il segnale acustico e la visualizzazione del messaggio vengono attivati ogni 100 km fino all'esecuzione del rabbocco. È fondamentale eseguire il rabbocco prima possibile e , comunque, prima che il serbatoio si svuoti completamente, altrimenti non sarà possibile riavviare il motore.
Quando si inserisce l'accensione, questa spia di allarme lampeggia, accompagnata da un segnale acustico (1 bip) e dalla visualizzazione di un messaggio ("Rabboccare AdBlue: Avviamento impossibile tra x miglia/km") indicando l'autonomia residua espressa in miglia o chilometri.
Se il veicolo è dotato di un quadro strumenti LCD, viene visualizzato "NO START IN".
Durante la guida, il segnale acustico e la visualizzazione del messaggio vengono attivati ogni 10 km fino all'esecuzione del rabbocco del serbatoio di AdBlue. È fondamentale eseguire il rabbocco prima possibile e , comunque, prima che il serbatoio si svuoti completamente, altrimenti non sarà possibile riavviare il motore.
Strumentazione di bordo

37
Proace_it_Chap01_instruments-de-bord_ed01-2019

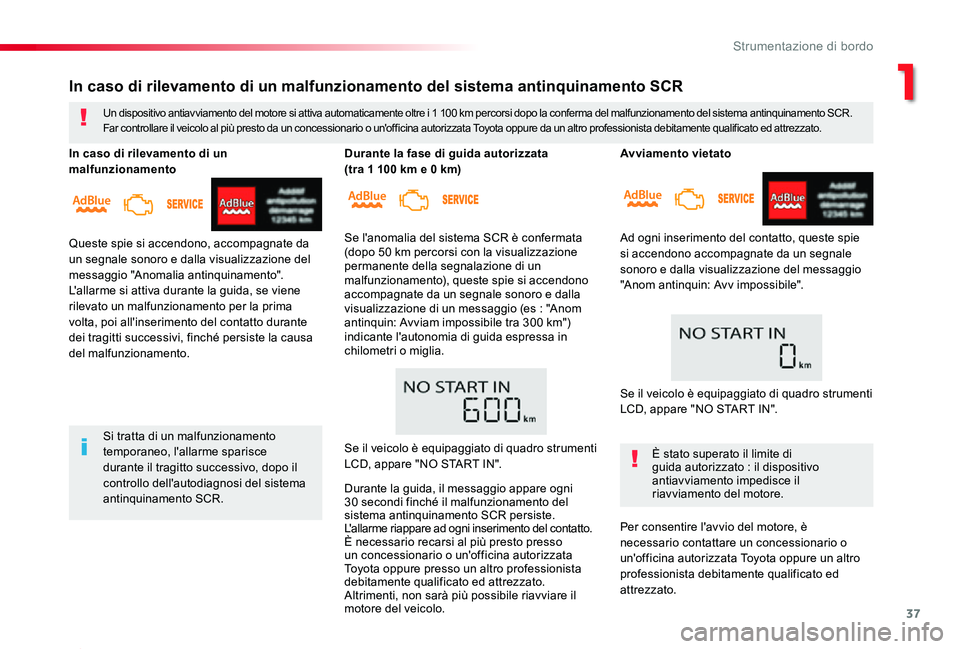

Avviamento vietato
Ad ogni inserimento del contatto, queste spie
si accendono accompagnate da un segnale sonoro e dalla visualizzazione del messaggio "Anom antinquin: Avv impossibile".
È stato superato il limite di guida autorizzato : il dispositivo antiavviamento impedisce il riavviamento del motore.
Per consentire l'avvio del motore, è necessario contattare un concessionario o
un'officina autorizzata Toyota oppure un altro professionista debitamente qualificato ed attrezzato.
In caso di rilevamento di un malfunzionamento del sistema antinquinamento SCR
Un dispositivo antiavviamento del motore si attiva automaticamente oltre i 1 100 km percorsi dopo la conferma del malfunzionamento del sistema antinquinamento SCR. Far controllare il veicolo al più presto da un concessionario o un'officina autorizzata Toyota oppure da un altro professionista debitamente qualificato ed attrezzato.
Si tratta di un malfunzionamento
temporaneo, l'allarme sparisce durante il tragitto successivo, dopo il controllo dell'autodiagnosi del sistema antinquinamento SCR.
In caso di rilevamento di un malfunzionamento
Queste spie si accendono, accompagnate da
un segnale sonoro e dalla visualizzazione del messaggio "Anomalia antinquinamento".L'allarme si attiva durante la guida, se viene rilevato un malfunzionamento per la prima volta, poi all'inserimento del contatto durante dei tragitti successivi, finché persiste la causa del malfunzionamento.
Durante la fase di guida autorizzata (tra 1 100 km e 0 km)
Se l'anomalia del sistema SCR è confermata (dopo 50 km percorsi con la visualizzazione permanente della segnalazione di un malfunzionamento), queste spie si accendono accompagnate da un segnale sonoro e dalla visualizzazione di un messaggio (es : "Anom antinquin: Avviam impossibile tra 300 km") indicante l'autonomia di guida espressa in chilometri o miglia.
Se il veicolo è equipaggiato di quadro strumenti LCD, appare "NO START IN".
Durante la guida, il messaggio appare ogni 30 secondi finché il malfunzionamento del sistema antinquinamento SCR persiste.L'allarme riappare ad ogni inserimento del contatto.È necessario recarsi al più presto presso un concessionario o un'officina autorizzata Toyota oppure presso un altro professionista debitamente qualificato ed attrezzato.Altrimenti, non sarà più possibile riavviare il motore del veicolo.
Se il veicolo è equipaggiato di quadro strumenti LCD, appare "NO START IN".
1
Strumentazione di bordo

38
Proace_it_Chap01_instruments-de-bord_ed01-2019

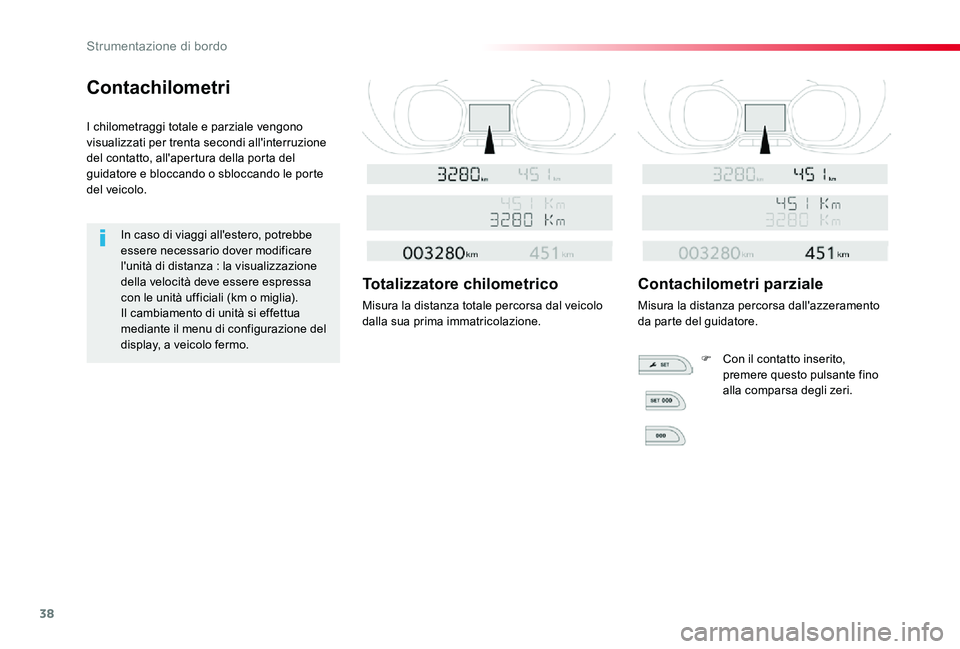

Contachilometri
I chilometraggi totale e parziale vengono visualizzati per trenta secondi all'interruzione del contatto, all'apertura della porta del guidatore e bloccando o sbloccando le porte del veicolo.
In caso di viaggi all'estero, potrebbe essere necessario dover modificare l'unità di distanza : la visualizzazione della velocità deve essere espressa con le unità ufficiali (km o miglia). Il cambiamento di unità si effettua mediante il menu di configurazione del display, a veicolo fermo.
Totalizzatore chilometrico
Misura la distanza totale percorsa dal veicolo dalla sua prima immatricolazione.
Contachilometri parziale
Misura la distanza percorsa dall'azzeramento da parte del guidatore.
F Con il contatto inserito, premere questo pulsante fino alla comparsa degli zeri.
Strumentazione di bordo

39
Proace_it_Chap01_instruments-de-bord_ed01-2019

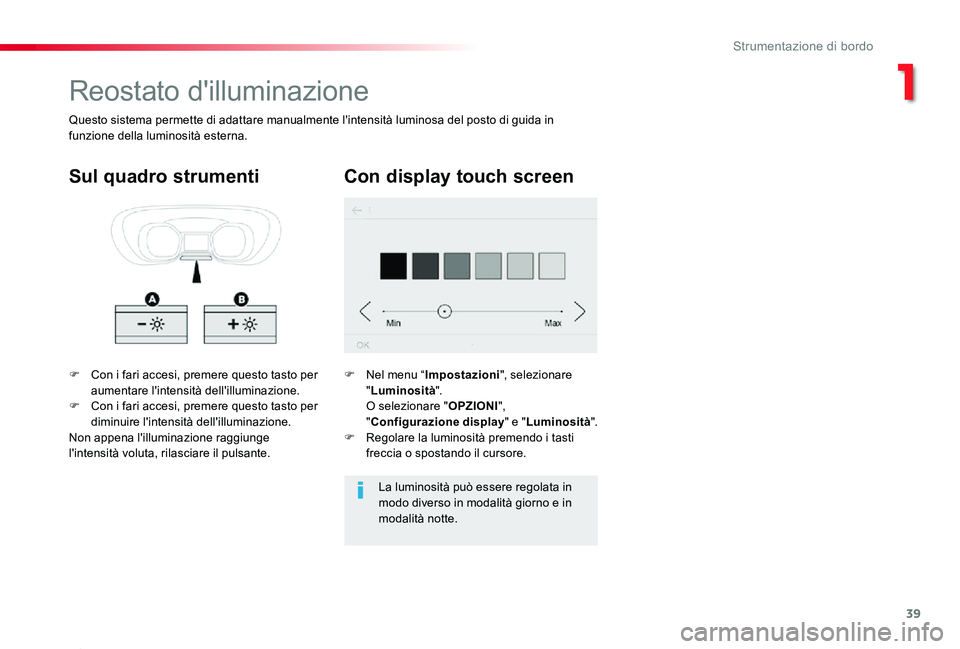

Reostato d'illuminazione
F Con i fari accesi, premere questo tasto per aumentare l'intensità dell'illuminazione.F Con i fari accesi, premere questo tasto per diminuire l'intensità dell'illuminazione.Non appena l'illuminazione raggiunge
l'intensità voluta, rilasciare il pulsante.
Sul quadro strumenti
Questo sistema permette di adattare manualmente l'intensità luminosa del posto di guida in funzione della luminosità esterna.
Con display touch screen
F Nel menu “Impostazioni", selezionare "Luminosità". O selezionare "OPZIONI", "Configurazione display" e "Luminosità".F Regolare la luminosità premendo i tasti
freccia o spostando il cursore.
La luminosità può essere regolata in modo diverso in modalità giorno e in modalità notte.
1
Strumentazione di bordo

40
Proace_it_Chap01_instruments-de-bord_ed01-2019
Sistema che fornisce delle informazioni sul tragitto in corso (autonomia, consumi…).

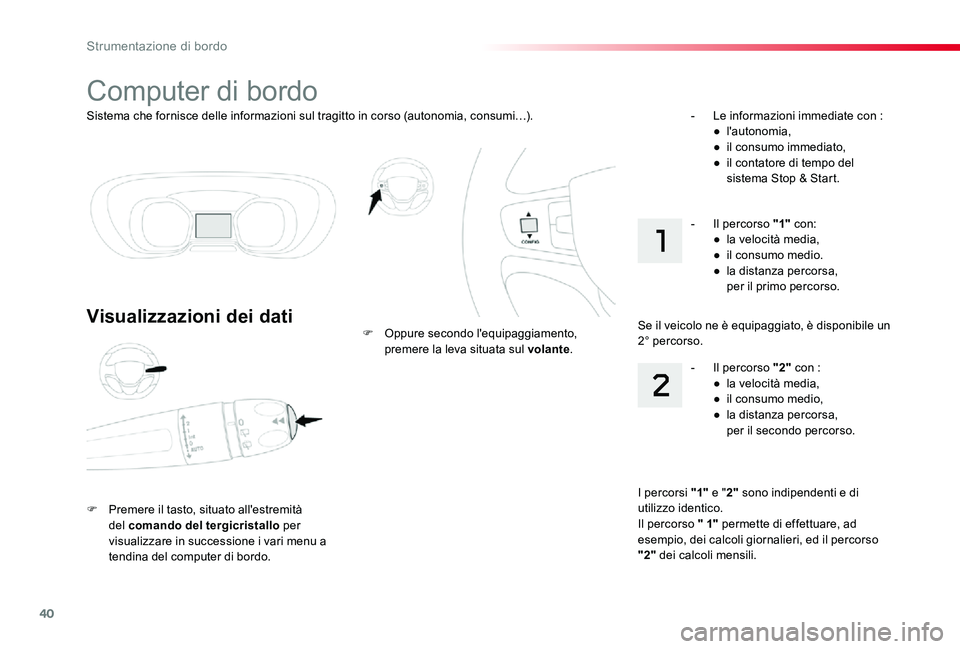

Computer di bordo
Visualizzazioni dei dati
F Premere il tasto, situato all'estremità del comando del tergicristallo per visualizzare in successione i vari menu a tendina del computer di bordo.
F Oppure secondo l'equipaggiamento, premere la leva situata sul volante.
- Le informazioni immediate con :● l'autonomia,● il consumo immediato,● il contatore di tempo del sistema Stop & Start.
I percorsi "1" e "2" sono indipendenti e di utilizzo identico.Il percorso " 1" permette di effettuare, ad esempio, dei calcoli giornalieri, ed il percorso "2" dei calcoli mensili.
- Il percorso "2" con :● la velocità media,● il consumo medio,● la distanza percorsa, per il secondo percorso.
- Il percorso "1" con:● la velocità media,● il consumo medio.● la distanza percorsa, per il primo percorso.
Se il veicolo ne è equipaggiato, è disponibile un 2° percorso.
Strumentazione di bordo
