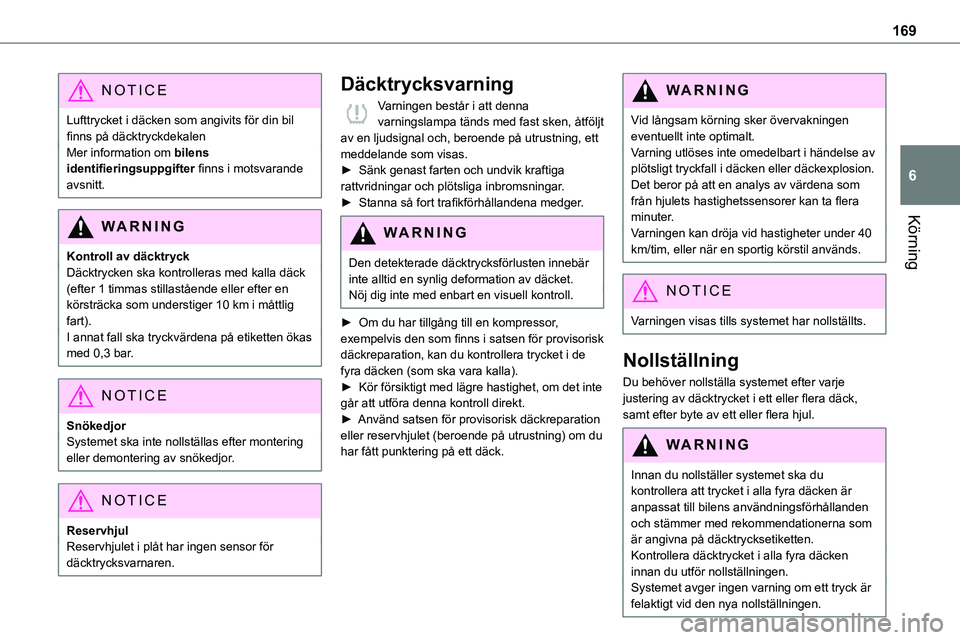

169
Körning
6
NOTIC E
Lufttrycket i däcken som angivits för din bil finns på däcktryckdekalenMer information om bilens identifieringsuppgifter finns i motsvarande avsnitt.
WARNI NG
Kontroll av däcktryckDäcktrycken ska kontrolleras med kalla däck (efter 1 timmas stillastående eller efter en körsträcka som understiger 10 km i måttlig fart).I annat fall ska tryckvärdena på etiketten ökas med 0,3 bar.
NOTIC E
SnökedjorSystemet ska inte nollställas efter montering eller demontering av snökedjor.
NOTIC E
Reservhjul
Reservhjulet i plåt har ingen sensor för däcktrycksvarnaren.
Däcktrycksvarning
Varningen består i att denna varningslampa tänds med fast sken, åtföljt av en ljudsignal och, beroende på utrustning, ett meddelande som visas.► Sänk genast farten och undvik kraftiga rattvridningar och plötsliga inbromsningar.► Stanna så fort trafikförhållandena medger.
WARNI NG
Den detekterade däcktrycksförlusten innebär inte alltid en synlig deformation av däcket.Nöj dig inte med enbart en visuell kontroll.
► Om du har tillgång till en kompressor, exempelvis den som finns i satsen för provisorisk däckreparation, kan du kontrollera trycket i de fyra däcken (som ska vara kalla).► Kör försiktigt med lägre hastighet, om det inte går att utföra denna kontroll direkt.► Använd satsen för provisorisk däckreparation eller reservhjulet (beroende på utrustning) om du har fått punktering på ett däck.
WARNI NG
Vid långsam körning sker övervakningen eventuellt inte optimalt.Varning utlöses inte omedelbart i händelse av plötsligt tryckfall i däcken eller däckexplosion. Det beror på att en analys av värdena som från hjulets hastighetssensorer kan ta flera minuter.
Varningen kan dröja vid hastigheter under 40 km/tim, eller när en sportig körstil används.
NOTIC E
Varningen visas tills systemet har nollställts.
Nollställning
Du behöver nollställa systemet efter varje justering av däcktrycket i ett eller flera däck, samt efter byte av ett eller flera hjul.
WARNI NG
Innan du nollställer systemet ska du kontrollera att trycket i alla fyra däcken är anpassat till bilens användningsförhållanden och stämmer med rekommendationerna som är angivna på däcktrycksetiketten.Kontrollera däcktrycket i alla fyra däcken innan du utför nollställningen.
Systemet avger ingen varning om ett tryck är felaktigt vid den nya nollställningen.

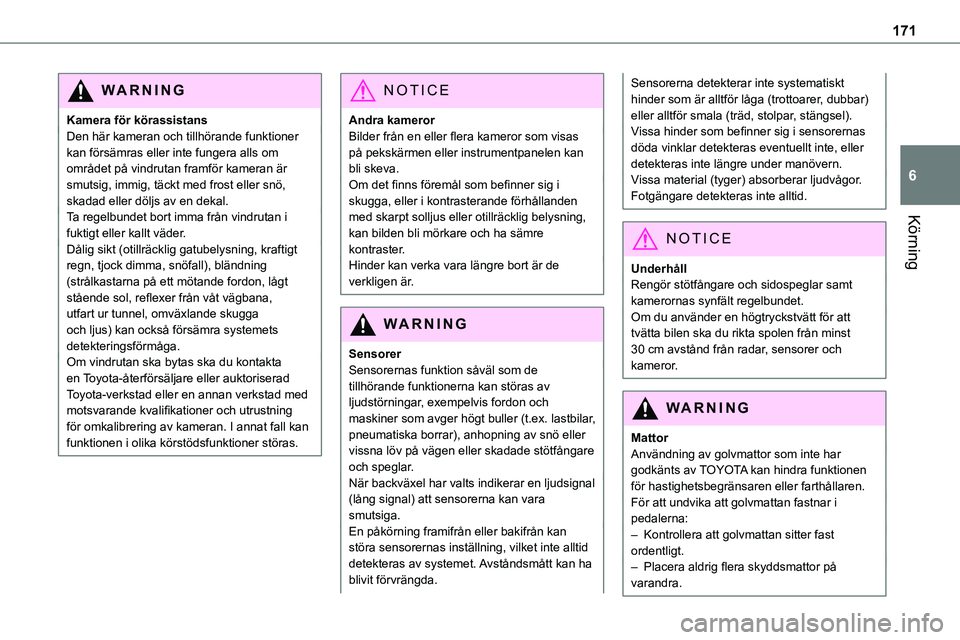

171
Körning
6
WARNI NG
Kamera för körassistansDen här kameran och tillhörande funktioner kan försämras eller inte fungera alls om området på vindrutan framför kameran är smutsig, immig, täckt med frost eller snö, skadad eller döljs av en dekal.Ta regelbundet bort imma från vindrutan i
fuktigt eller kallt väder.Dålig sikt (otillräcklig gatubelysning, kraftigt regn, tjock dimma, snöfall), bländning (strålkastarna på ett mötande fordon, lågt stående sol, reflexer från våt vägbana, utfart ur tunnel, omväxlande skugga och ljus) kan också försämra systemets detekteringsförmåga.Om vindrutan ska bytas ska du kontakta en Toyota-återförsäljare eller auktoriserad Toyota-verkstad eller en annan verkstad med motsvarande kvalifikationer och utrustning för omkalibrering av kameran. I annat fall kan funktionen i olika körstödsfunktioner störas.
NOTIC E
Andra kamerorBilder från en eller flera kameror som visas på pekskärmen eller instrumentpanelen kan bli skeva.Om det finns föremål som befinner sig i skugga, eller i kontrasterande förhållanden med skarpt solljus eller otillräcklig belysning,
kan bilden bli mörkare och ha sämre kontraster.Hinder kan verka vara längre bort är de verkligen är.
WARNI NG
SensorerSensorernas funktion såväl som de tillhörande funktionerna kan störas av ljudstörningar, exempelvis fordon och maskiner som avger högt buller (t.ex. lastbilar, pneumatiska borrar), anhopning av snö eller vissna löv på vägen eller skadade stötfångare och speglar.När backväxel har valts indikerar en ljudsignal (lång signal) att sensorerna kan vara smutsiga.En påkörning framifrån eller bakifrån kan störa sensorernas inställning, vilket inte alltid detekteras av systemet. Avståndsmått kan ha blivit förvrängda.
Sensorerna detekterar inte systematiskt hinder som är alltför låga (trottoarer, dubbar) eller alltför smala (träd, stolpar, stängsel).Vissa hinder som befinner sig i sensorernas döda vinklar detekteras eventuellt inte, eller detekteras inte längre under manövern.Vissa material (tyger) absorberar ljudvågor. Fotgängare detekteras inte alltid.
NOTIC E
UnderhållRengör stötfångare och sidospeglar samt kamerornas synfält regelbundet.Om du använder en högtryckstvätt för att tvätta bilen ska du rikta spolen från minst 30 cm avstånd från radar, sensorer och kameror.
WARNI NG
MattorAnvändning av golvmattor som inte har godkänts av TOYOTA kan hindra funktionen för hastighetsbegränsaren eller farthållaren.För att undvika att golvmattan fastnar i pedalerna:– Kontrollera att golvmattan sitter fast ordentligt.– Placera aldrig flera skyddsmattor på varandra.

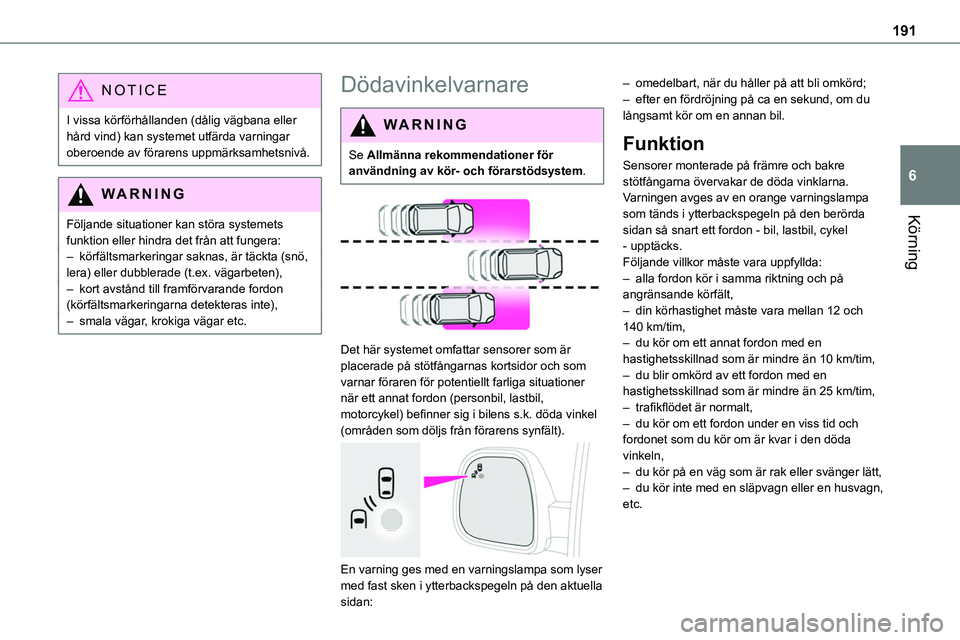

191
Körning
6
NOTIC E
I vissa körförhållanden (dålig vägbana eller hård vind) kan systemet utfärda varningar oberoende av förarens uppmärksamhetsnivå.
WARNI NG
Följande situationer kan störa systemets funktion eller hindra det från att fungera:– körfältsmarkeringar saknas, är täckta (snö, lera) eller dubblerade (t.ex. vägarbeten),– kort avstånd till framförvarande fordon (körfältsmarkeringarna detekteras inte),– smala vägar, krokiga vägar etc.
Dödavinkelvarnare
WARNI NG
Se Allmänna rekommendationer för användning av kör- och förarstödsystem.


Det här systemet omfattar sensorer som är placerade på stötfångarnas kortsidor och som varnar föraren för potentiellt farliga situationer när ett annat fordon (personbil, lastbil, motorcykel) befinner sig i bilens s.k. döda vinkel (områden som döljs från förarens synfält).

En varning ges med en varningslampa som lyser
med fast sken i ytterbackspegeln på den aktuella sidan:
– omedelbart, när du håller på att bli omkörd;– efter en fördröjning på ca en sekund, om du långsamt kör om en annan bil.
Funktion
Sensorer monterade på främre och bakre stötfångarna övervakar de döda vinklarna.Varningen avges av en orange varningslampa som tänds i ytterbackspegeln på den berörda
sidan så snart ett fordon - bil, lastbil, cykel - upptäcks.Följande villkor måste vara uppfyllda:– alla fordon kör i samma riktning och på angränsande körfält,– din körhastighet måste vara mellan 12 och 140 km/tim,– du kör om ett annat fordon med en hastighetsskillnad som är mindre än 10 km/tim,– du blir omkörd av ett fordon med en hastighetsskillnad som är mindre än 25 km/tim,– trafikflödet är normalt,– du kör om ett fordon under en viss tid och fordonet som du kör om är kvar i den döda vinkeln,– du kör på en väg som är rak eller svänger lätt,– du kör inte med en släpvagn eller en husvagn, etc.

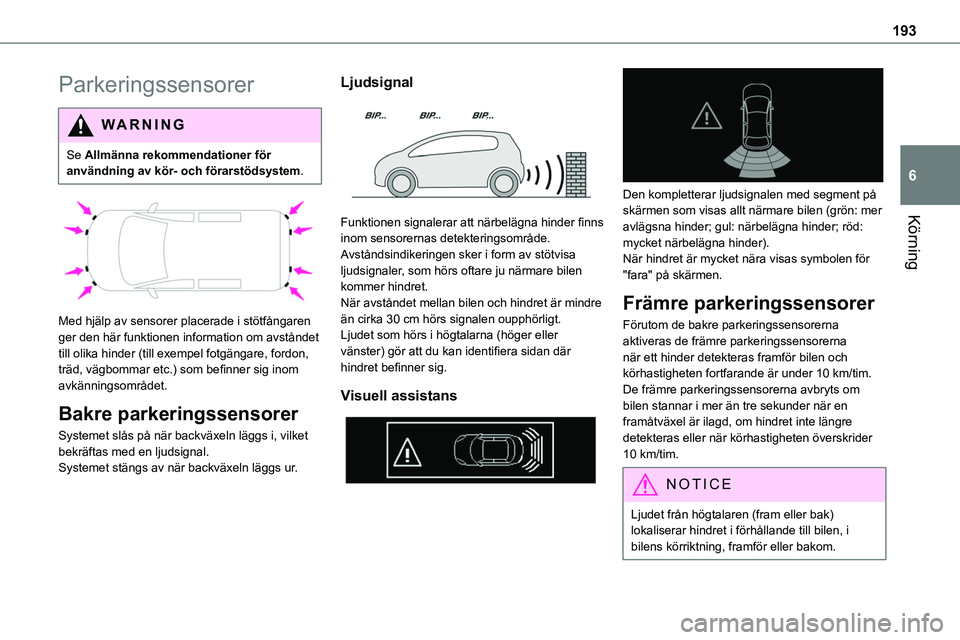

193
Körning
6
Parkeringssensorer
WARNI NG
Se Allmänna rekommendationer för användning av kör- och förarstödsystem.


Med hjälp av sensorer placerade i stötfångaren ger den här funktionen information om avståndet till olika hinder (till exempel fotgängare, fordon, träd, vägbommar etc.) som befinner sig inom avkänningsområdet.
Bakre parkeringssensorer
Systemet slås på när backväxeln läggs i, vilket bekräftas med en ljudsignal.Systemet stängs av när backväxeln läggs ur.
Ljudsignal

Funktionen signalerar att närbelägna hinder finns
inom sensorernas detekteringsområde.Avståndsindikeringen sker i form av stötvisa ljudsignaler, som hörs oftare ju närmare bilen kommer hindret.När avståndet mellan bilen och hindret är mindre än cirka 30 cm hörs signalen oupphörligt.Ljudet som hörs i högtalarna (höger eller vänster) gör att du kan identifiera sidan där hindret befinner sig.
Visuell assistans


Den kompletterar ljudsignalen med segment på skärmen som visas allt närmare bilen (grön: mer
avlägsna hinder; gul: närbelägna hinder; röd: mycket närbelägna hinder).När hindret är mycket nära visas symbolen för "fara" på skärmen.
Främre parkeringssensorer
Förutom de bakre parkeringssensorerna aktiveras de främre parkeringssensorerna när ett hinder detekteras framför bilen och körhastigheten fortfarande är under 10 km/tim.De främre parkeringssensorerna avbryts om bilen stannar i mer än tre sekunder när en framåtväxel är ilagd, om hindret inte längre detekteras eller när körhastigheten överskrider 10 km/tim.
NOTIC E
Ljudet från högtalaren (fram eller bak) lokaliserar hindret i förhållande till bilen, i bilens körriktning, framför eller bakom.

194
Inaktivering/Aktivering
Med knapp


► Tryck på den här knappen för att inaktivera eller aktivera systemet.Kontrollampan lyser när systemet är inaktiverat.
Med ljudsystem eller pekskärm
Inställningarna ändras på bilens inställningsmeny.
NOTIC E
De bakre parkeringssensorerna inaktiveras automatiskt om en släpvagn eller cykelhållare kopplas på en dragkrok som är monterad enligt tillverkarens rekommendationer.
Funktionsbegränsningar
Om bagagerummet innehåller tung last som kan få bilen att luta kan detta påverka avståndsmätningarna.
Funktionsstörning
Om en funktionsstörning uppstår när backväxeln läggs i tänds den här varningslampan på instrumentpanelen, åtföljt av
ett meddelande på skärmen och en ljudsignal (kort pip).Låt en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning kontrollera den.
VisioPark Light
WARNI NG
Se Allmänna rekommendationer för användning av kör- och förarstödsystem.


Backkameran aktiveras automatiskt när du lägger i backväxeln.Funktionen kan vara kompletterade av parkeringssensorerna.Bilden visas på skärmen.

195
Körning
6
De blå linjerna (1) representerar bilens bredd, inklusive backspeglar.Den röda linjen 2 representerar ett avstånd på 30 cm från bakre stötfångaren och de tunna blå linjerna visar ett avstånd på 1 meter A och B respektive 2 meter.
WARNI NG
De betecknar linjer markerade "på marken" och indikerar inte bilens läge i relation till höga hinder (t.ex. andra fordon).Viss skevhet i bilden är normalt.Det är normalt att en del av nummerplåten syns längst ner på skärmen.
NOTIC E
Om bakluckan eller en bakdörr öppnas (beroende på utrustning) kan det störa displayen.Om en sidohängd dörr är öppen ska du ta hänsyn till utrymmet den behöver.
WARNI NG
Kontrollera regelbundet att kamerorna är rena.Rengör backkameran regelbundet med en torr och mjuk trasa.
Sikt bakåt
WARNI NG
Se Allmänna rekommendationer för användning av kör- och förarstödsystem.


Så snart backväxeln läggs i med motorn igång visar systemet bilder på bilens omedelbara omgivning på pekskärmen med en kamera som sitter baktill på bilen.



Skärmen är indelad i två delar med en bakgrundsbild och en bild från ovanför bilen i dess omedelbara omgivning.Parkeringssensorerna kompletterar informationen om bilden från ovanför bilen.Olika tillhörande bilder kan också visas:– Standardbild.– 180°-bild.– Zoomad bild.AUTO-läge är aktiverat som standard.I det här läget väljer systemet att visa den bästa bilden (standard eller zoomad).Du kan byta bildtyp när som helst under manövern.Status för funktionen sparas inte när tändningen slås av.

196
Princip

Bilens omedelbara omgivning registreras av backkameran under manöver i låg hastighet.En bild från bilen i dess omedelbara omgivning rekonstrueras (återges inom parentes) i realtid, och allt eftersom manövern pågår.Det gör det lättare att rikta in bilen under parkeringen och gör att hinder som är nära bilen kan upptäckas. Det känns automatiskt av om bilen är stillastående alltför länge.
Aktivering
Aktivering sker automatiskt när backväxeln läggs i vid lägre körhastighet än 10 km/tim.

Du kan när som helst välja displayläge genom att trycka på det här fältet.Välj en av de fyra vyerna när undermenyn visas:
Standardvy.
180°-vy.
Zoomad vy.
AUTO-läge.
NOTIC E
Funktionen inaktiveras:– Om en släpvagn är påkopplad eller en cykelhållare är monterad på en draganordning (fordon utrustat med draganordning som monterats enligt tillverkarens rekommendationer).– Över cirka 10 km/tim.
– När bakluckan är öppen.– När backväxeln läggs ur (bilden visas i 7 sekunder).– Med en tryckning på pekskärmens övre vänstra hörn.
AUTO-läge

Det här läget är aktiverat som standard.Med hjälp av sensorer i bakre stötfångaren växlar den automatiska vyn från bakom bilen (standard) till vyn ovanifrån (zoom) när bilen

197
Körning
6
närmar sig ett hinder i nivå med den röda linjen (mindre än 30 cm) under en manöver.
Standardvy.

Området bakom bilen visas på skärmen.De blå linjerna 1 betecknar bilens bredd, med sidospeglarna utfällda; riktningen varierar beroende på rattens läge.Den röda linjen 2 betecknar ett avstånd på 30 cm från bakre stötfångaren; de två blå linjerna 3 och 4 betecknar 1 m respektive 2 m.Den här bilen visas i AUTO-läge eller i menyn för val av vy.
Zoomad vy

Kameran registrerar närområdet runt bilen under manövern i syfte att skapa en vy ovanifrån av området bakom bilen, så att bilen kan manövreras runt närliggande hinder.Vyn är tillgänglig i AUTO-läge eller genom att du väljer den i menyn för val av vy.
NOTIC E
Hinder kan verka vara längre bort är de verkligen är.Det är viktigt att kontrollera på sidorna runt bilen med sidospeglarna under manövern.De bakre parkeringssensorerna ger också information om hur det ser ut runt bilen.
180°-vy

180°-vyn låter dig backa ut från en parkeringsplats och samtidigt se om fordon, fotgängare och cyklister närmar sig.Vyn rekommenderas inte till att genomföra hela
backningsmanövernVyn består av 3 områden: vänster A, mitten B och höger C.Vyn är endast tillgänglig från menyn för val av vy.

228
Rekommendation för
skötsel och underhåll
Allmänna
rekommendationer
Observera följande rekommendationer för att undvika skador på bilen.
Utvändigt
WARNI NG
Använd aldrig högtryckstvätt i motorrummet - risk för skada på elektriska komponenter!Tvätta inte bilen i starkt solsken eller i extremt kalla förhållanden.
NOTIC E
När du tvättar bilen i en automattvätt med borstar ska du låsa dörrarna och, beroende på version, ta bort den elektroniska nyckeln och inaktivera handsfree-funktionen (Handsfree-åtkomst).Om du använder en högtryckstvätt ska munstycket hållas minst 30 cm från bilen
(särskilt vid rengöring av ytor med lackskador, sensorer eller tätningar).Torka genast bort fläckar som innehåller kemikalier som kan skada bilens lackering (inklusive kåda, fågelspillning, insektsekret, pollen och tjära).Rengör bilen ofta för att ta bort saltavlagringar (i kustområden), sot (i fabriksområden) och lera/salt (i våta eller kalla trakter), om miljön motiverar detta. Dessa ämnen kan vara mycket frätande.Kontakta en auktoriserad Toyota-återförsäljare eller en auktoriserad Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning för råd om borttagning av envisa fläckar som kräver specialprodukter (t.ex. för borttagning av tjära eller insekter).Låt helst en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning utföra lackförbättringar.
Invändigt
WARNI NG
När du tvättar bilen ska du aldrig rengöra interiören med vattenslang eller högtrycksvattenstråle.Vätskor i muggar eller andra öppna behållare kan spillas vilket innebär risk för skador på instrument och reglage samt reglagen på mittkonsolen. Var uppmärksam!Torka av instrumentpaneler, pekskärmar eller andra displayer med en mjuk, torr trasa. Använd inga produkter (t.ex. alkohol, desinfektionsmedel) eller tvålvatten direkt på dessa ytor - risk för skador!
Kaross
Klarlack
WARNI NG
Använd inga slipande produkter eller lösningsmedel, bensin eller olja för rengöring av karossen.Använd aldrig svampar med slipeffekt för borttagning av envisa fläckar. Risk för repor i lacken!Applicera inte polermedel i starkt solljus, eller på delar av plast eller gummi.

240


► Dra åt den låsbara hjulbulten med
fälgnyckeln 1 försedd med stöldskyddshylsan 4, om bilen har den utrustningen.► Dra åt de övriga hjulbultarna enbart med fälgnyckeln 1.► Lägg tillbaka verktygen i verktygslådan.
NOTIC E
Montering av nödreservhjul
Om bilen är utrustad med lättmetallfälgar kommer brickorna A inte i kontakt med stålfälg eller nödreservhjulet. Hjulet hålls fast med den koniska kontaktytan B av varje bult.
WARNI NG
När du har bytt ett hjulPlacera det punkterade däcket i hållaren.Åk omedelbart till en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning.Låt dem kontrollera det punkterade däcket.
Efter kontrollen kan teknikern råda dig om däcket kan lagas eller om det måste bytas ut.
NOTIC E
Vissa körstödsfunktioner bör inaktiveras, t.ex. Active Safety Brake.
NOTIC E
Om däcken i bilen har för lågt lufttryck ska du kontrollera däcktrycken och nollställa systemet.För ytterligare information om Däcktryckövervakningssystem, se motsvarande avsnitt.
NOTIC E
DäcktryckövervakningssystemStålreservhjulet har ingen sensor.
NOTIC E
Hjul med hjulsida
Vid återmontering av hjulet monterar du hjulsidan genom att först placera ventilöppningen mitt för hjulventilen och trycker sedan runt om på hjulsidan med handflatan.
