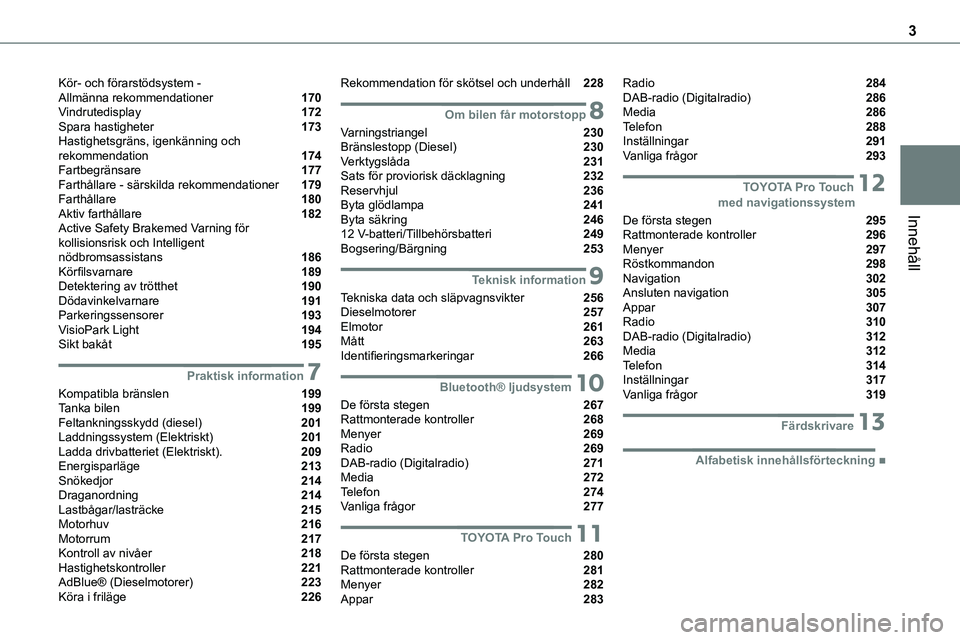

Page 3 of 360
3
Innehåll
Kör- och förarstödsystem - Allmänna rekommendationer 170Vindrutedisplay 172Spara hastigheter 173Hastighetsgräns, igenkänning och rekommendation 174Fartbegränsare 177Farthållare - särskilda rekommendationer 179Farthållare 180Aktiv farthållare 182Active Safety Brakemed Varning för kollisionsrisk och Intelligent nödbromsassistans 186Körfilsvarnare 189Detektering av trötthet 190Dödavinkelvarnare 191Parkeringssensorer 193VisioPark Light 194Sikt bakåt 195
7Praktisk information
Kompatibla bränslen 199Tanka bilen 199Feltankningsskydd (diesel) 201Laddningssystem (Elektriskt) 201Ladda drivbatteriet (Elektriskt). 209Energisparläge 213Snökedjor 214Draganordning 214Lastbågar/lasträcke 215Motorhuv 216Motorrum 217Kontroll av nivåer 218Hastighetskontroller 221AdBlue® (Dieselmotorer) 223Köra i friläge 226
Rekommendation för skötsel och underhåll 228
8Om bilen får motorstopp
Varningstriangel 230Bränslestopp (Diesel) 230Verktygslåda 231Sats för proviorisk däcklagning 232Reservhjul 236Byta glödlampa 241Byta säkring 24612 V-batteri/Tillbehörsbatteri 249Bogsering/Bärgning 253
9Teknisk information
Tekniska data och släpvagnsvikter 256Dieselmotorer 257Elmotor 261Mått 263Identifieringsmarkeringar 266
10Bluetooth® ljudsystem
De första stegen 267Rattmonterade kontroller 268Menyer 269Radio 269DAB-radio (Digitalradio) 271Media 272Telefon 274Vanliga frågor 277
11TOYOTA Pro Touch
De första stegen 280Rattmonterade kontroller 281Menyer 282Appar 283
Radio 284DAB-radio (Digitalradio) 286Media 286Telefon 288Inställningar 291Vanliga frågor 293
12 TOYOTA Pro Touch med navigationssystem
De första stegen 295Rattmonterade kontroller 296Menyer 297Röstkommandon 298Navigation 302Ansluten navigation 305Appar 307Radio 310DAB-radio (Digitalradio) 312Media 312Telefon 314Inställningar 317Vanliga frågor 319
13Färdskrivare
■Alfabetisk innehållsförteckning

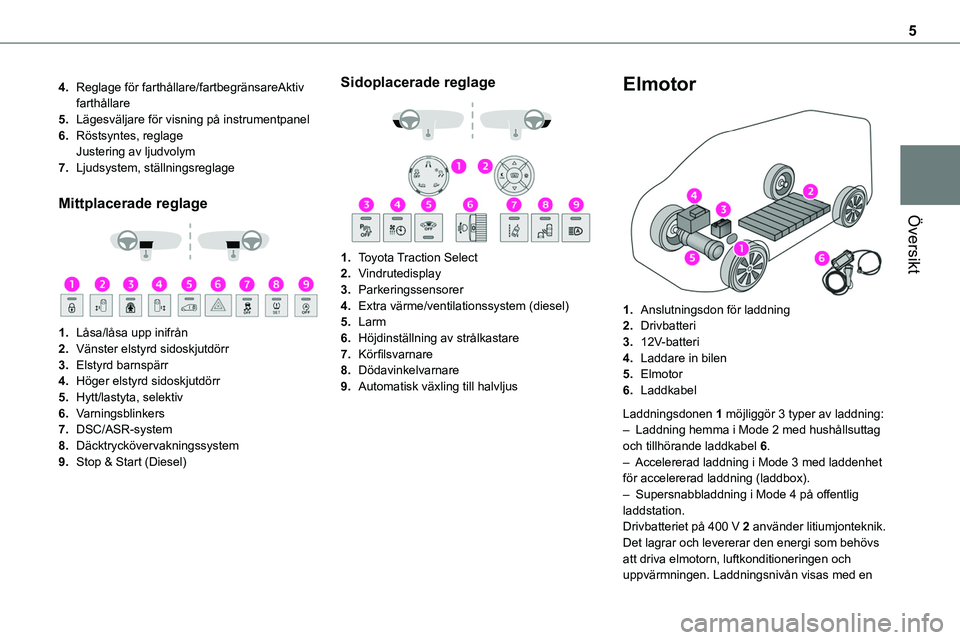

Page 5 of 360
5
Översikt
4.Reglage för farthållare/fartbegränsareAktiv farthållare
5.Lägesväljare för visning på instrumentpanel
6.Röstsyntes, reglageJustering av ljudvolym
7.Ljudsystem, ställningsreglage
Mittplacerade reglage
1.Låsa/låsa upp inifrån
2.Vänster elstyrd sidoskjutdörr
3.Elstyrd barnspärr
4.Höger elstyrd sidoskjutdörr
5.Hytt/lastyta, selektiv
6.Varningsblinkers
7.DSC/ASR-system
8.Däcktryckövervakningssystem
9.Stop & Start (Diesel)
Sidoplacerade reglage
1.Toyota Traction Select
2.Vindrutedisplay
3.Parkeringssensorer
4.Extra värme/ventilationssystem (diesel)
5.Larm
6.Höjdinställning av strålkastare
7.Körfilsvarnare
8.Dödavinkelvarnare
9.Automatisk växling till halvljus
Elmotor
1.Anslutningsdon för laddning
2.Drivbatteri
3.12V-batteri
4.Laddare in bilen
5.Elmotor
6.Laddkabel
Laddningsdonen 1 möjliggör 3 typer av laddning:– Laddning hemma i Mode 2 med hushållsuttag och tillhörande laddkabel 6.– Accelererad laddning i Mode 3 med laddenhet
för accelererad laddning (laddbox).– Supersnabbladdning i Mode 4 på offentlig laddstation.Drivbatteriet på 400 V 2 använder litiumjonteknik. Det lagrar och levererar den energi som behövs att driva elmotorn, luftkonditioneringen och uppvärmningen. Laddningsnivån visas med en

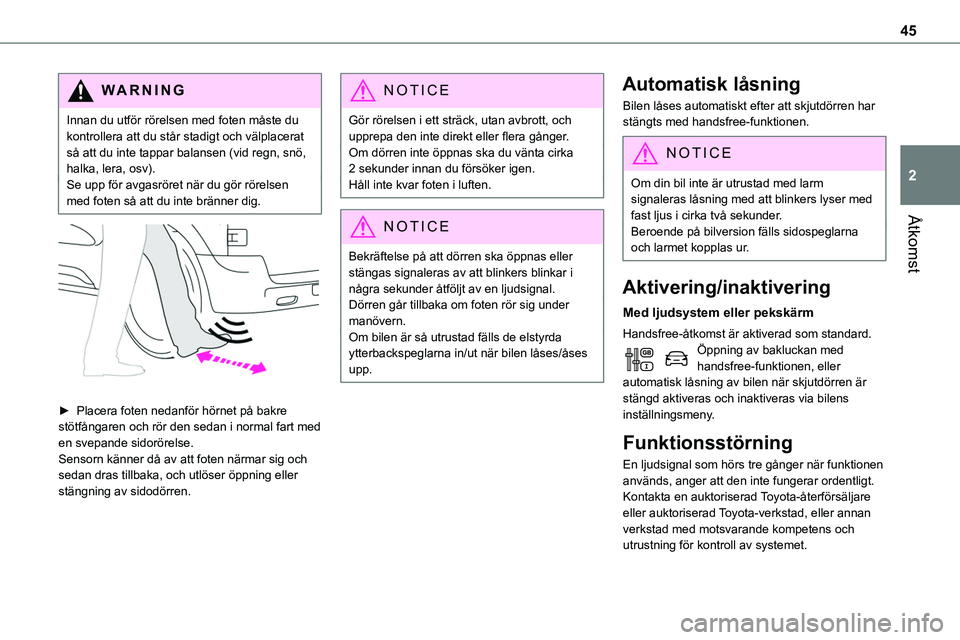

Page 45 of 360
45
Åtkomst
2
WARNI NG
Innan du utför rörelsen med foten måste du kontrollera att du står stadigt och välplacerat så att du inte tappar balansen (vid regn, snö, halka, lera, osv).Se upp för avgasröret när du gör rörelsen med foten så att du inte bränner dig.
► Placera foten nedanför hörnet på bakre stötfångaren och rör den sedan i normal fart med en svepande sidorörelse.Sensorn känner då av att foten närmar sig och sedan dras tillbaka, och utlöser öppning eller stängning av sidodörren.
NOTIC E
Gör rörelsen i ett sträck, utan avbrott, och upprepa den inte direkt eller flera gånger.Om dörren inte öppnas ska du vänta cirka 2 sekunder innan du försöker igen.Håll inte kvar foten i luften.
NOTIC E
Bekräftelse på att dörren ska öppnas eller stängas signaleras av att blinkers blinkar i några sekunder åtföljt av en ljudsignal.Dörren går tillbaka om foten rör sig under manövern.Om bilen är så utrustad fälls de elstyrda ytterbackspeglarna in/ut när bilen låses/åses upp.
Automatisk låsning
Bilen låses automatiskt efter att skjutdörren har stängts med handsfree-funktionen.
NOTIC E
Om din bil inte är utrustad med larm signaleras låsning med att blinkers lyser med fast ljus i cirka två sekunder.
Beroende på bilversion fälls sidospeglarna och larmet kopplas ur.
Aktivering/inaktivering
Med ljudsystem eller pekskärm
Handsfree-åtkomst är aktiverad som standard.Öppning av bakluckan med handsfree-funktionen, eller automatisk låsning av bilen när skjutdörren är stängd aktiveras och inaktiveras via bilens inställningsmeny.
Funktionsstörning
En ljudsignal som hörs tre gånger när funktionen används, anger att den inte fungerar ordentligt.Kontakta en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad, eller annan verkstad med motsvarande kompetens och utrustning för kontroll av systemet.

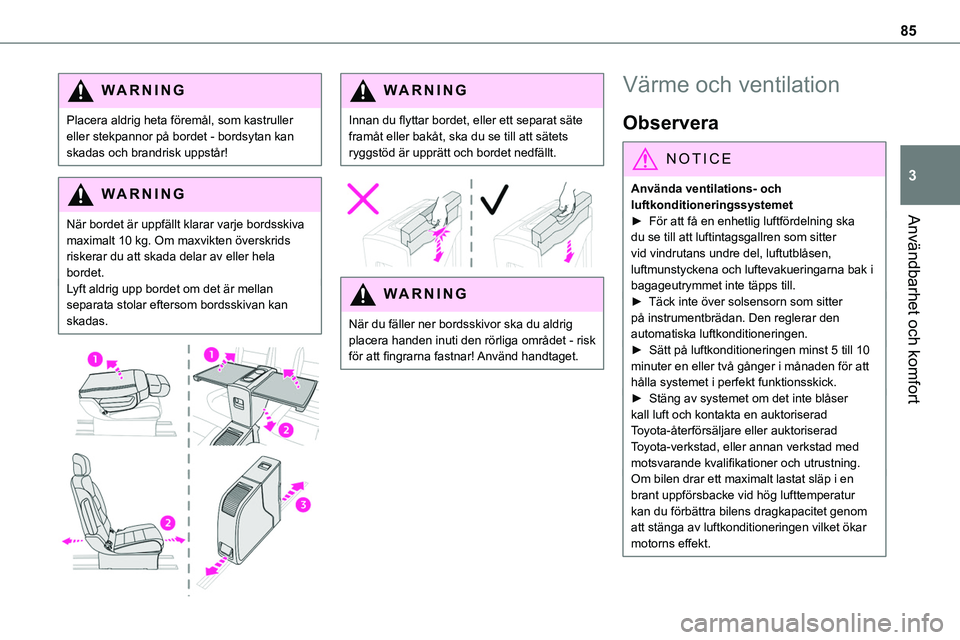

Page 85 of 360
85
Användbarhet och komfort
3
WARNI NG
Placera aldrig heta föremål, som kastruller eller stekpannor på bordet - bordsytan kan skadas och brandrisk uppstår!
WARNI NG
När bordet är uppfällt klarar varje bordsskiva maximalt 10 kg. Om maxvikten överskrids riskerar du att skada delar av eller hela bordet.Lyft aldrig upp bordet om det är mellan separata stolar eftersom bordsskivan kan skadas.
WARNI NG
Innan du flyttar bordet, eller ett separat säte framåt eller bakåt, ska du se till att sätets ryggstöd är upprätt och bordet nedfällt.
WARNI NG
När du fäller ner bordsskivor ska du aldrig placera handen inuti den rörliga området - risk för att fingrarna fastnar! Använd handtaget.
Värme och ventilation
Observera
NOTIC E
Använda ventilations- och luftkonditioneringssystemet► För att få en enhetlig luftfördelning ska du se till att luftintagsgallren som sitter vid vindrutans undre del, luftutblåsen, luftmunstyckena och luftevakueringarna bak i bagageutrymmet inte täpps till.► Täck inte över solsensorn som sitter på instrumentbrädan. Den reglerar den automatiska luftkonditioneringen.► Sätt på luftkonditioneringen minst 5 till 10 minuter en eller två gånger i månaden för att hålla systemet i perfekt funktionsskick.► Stäng av systemet om det inte blåser kall luft och kontakta en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning.Om bilen drar ett maximalt lastat släp i en brant uppförsbacke vid hög lufttemperatur kan du förbättra bilens dragkapacitet genom att stänga av luftkonditioneringen vilket ökar
motorns effekt.

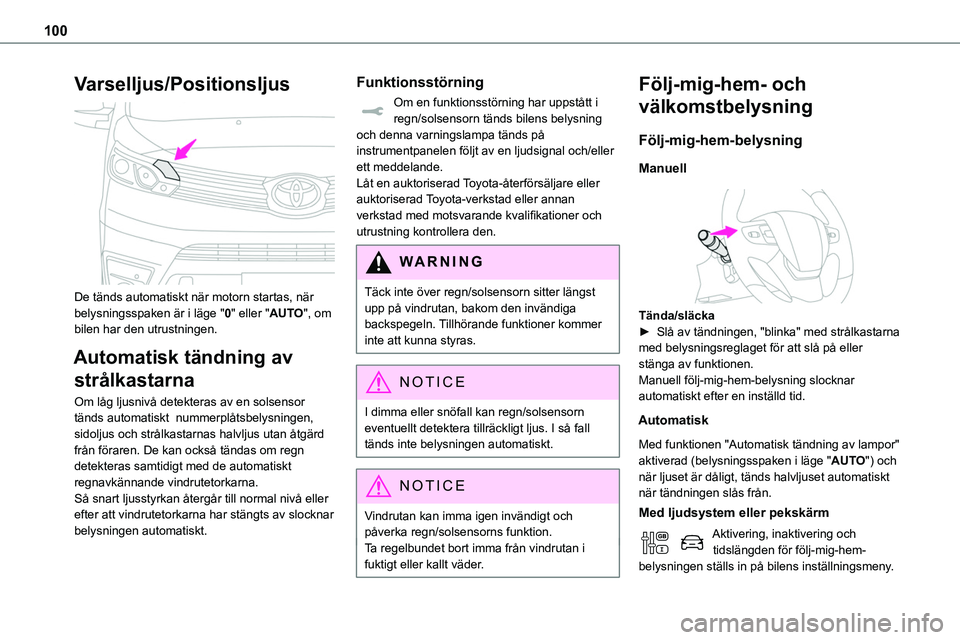

Page 100 of 360
100
Varselljus/Positionsljus
De tänds automatiskt när motorn startas, när belysningsspaken är i läge "0" eller "AUTO", om bilen har den utrustningen.
Automatisk tändning av
strålkastarna
Om låg ljusnivå detekteras av en solsensor tänds automatiskt nummerplåtsbelysningen,
sidoljus och strålkastarnas halvljus utan åtgärd från föraren. De kan också tändas om regn detekteras samtidigt med de automatiskt regnavkännande vindrutetorkarna.Så snart ljusstyrkan återgår till normal nivå eller efter att vindrutetorkarna har stängts av slocknar belysningen automatiskt.
Funktionsstörning
Om en funktionsstörning har uppstått i regn/solsensorn tänds bilens belysning och denna varningslampa tänds på instrumentpanelen följt av en ljudsignal och/eller ett meddelande.Låt en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och
utrustning kontrollera den.
WARNI NG
Täck inte över regn/solsensorn sitter längst upp på vindrutan, bakom den invändiga backspegeln. Tillhörande funktioner kommer inte att kunna styras.
NOTIC E
I dimma eller snöfall kan regn/solsensorn eventuellt detektera tillräckligt ljus. I så fall tänds inte belysningen automatiskt.
NOTIC E
Vindrutan kan imma igen invändigt och påverka regn/solsensorns funktion.Ta regelbundet bort imma från vindrutan i fuktigt eller kallt väder.
Följ-mig-hem- och
välkomstbelysning
Följ-mig-hem-belysning
Manuell
Tända/släcka► Slå av tändningen, "blinka" med strålkastarna med belysningsreglaget för att slå på eller stänga av funktionen.Manuell följ-mig-hem-belysning slocknar automatiskt efter en inställd tid.
Automatisk
Med funktionen "Automatisk tändning av lampor" aktiverad (belysningsspaken i läge "AUTO") och när ljuset är dåligt, tänds halvljuset automatiskt när tändningen slås från.
Med ljudsystem eller pekskärm
Aktivering, inaktivering och tidslängden för följ-mig-hem-belysningen ställs in på bilens inställningsmeny.

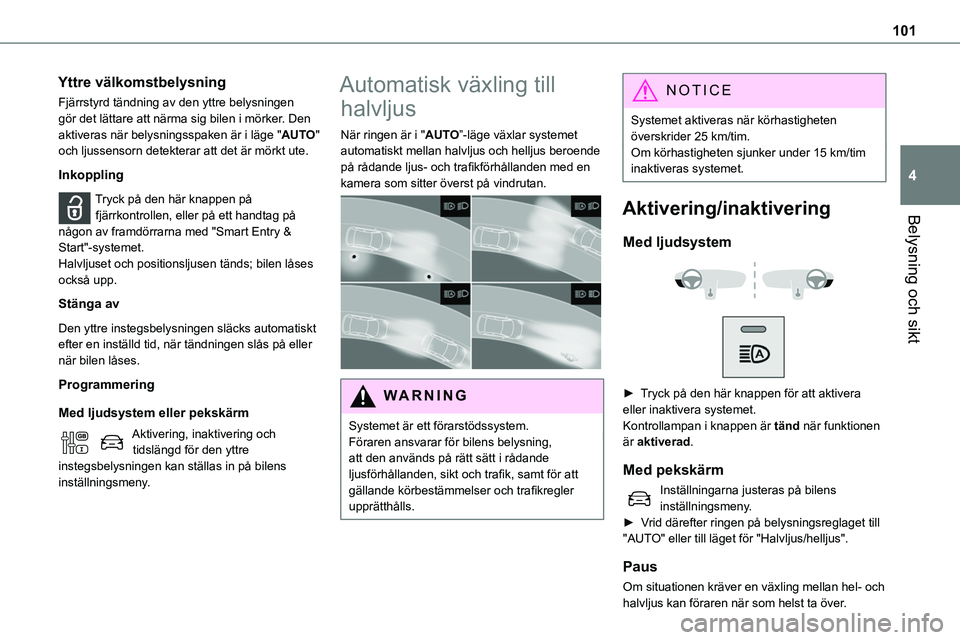

Page 101 of 360
101
Belysning och sikt
4
Yttre välkomstbelysning
Fjärrstyrd tändning av den yttre belysningen gör det lättare att närma sig bilen i mörker. Den aktiveras när belysningsspaken är i läge "AUTO" och ljussensorn detekterar att det är mörkt ute.
Inkoppling
Tryck på den här knappen på fjärrkontrollen, eller på ett handtag på
någon av framdörrarna med "Smart Entry & Start"-systemet.Halvljuset och positionsljusen tänds; bilen låses också upp.
Stänga av
Den yttre instegsbelysningen släcks automatiskt efter en inställd tid, när tändningen slås på eller när bilen låses.
Programmering
Med ljudsystem eller pekskärm
Aktivering, inaktivering och tidslängd för den yttre instegsbelysningen kan ställas in på bilens inställningsmeny.
Automatisk växling till
halvljus
När ringen är i "AUTO”-läge växlar systemet automatiskt mellan halvljus och helljus beroende på rådande ljus- och trafikförhållanden med en kamera som sitter överst på vindrutan.
WARNI NG
Systemet är ett förarstödssystem.Föraren ansvarar för bilens belysning, att den används på rätt sätt i rådande ljusförhållanden, sikt och trafik, samt för att gällande körbestämmelser och trafikregler upprätthålls.
NOTIC E
Systemet aktiveras när körhastigheten överskrider 25 km/tim.Om körhastigheten sjunker under 15 km/tim inaktiveras systemet.
Aktivering/inaktivering
Med ljudsystem
► Tryck på den här knappen för att aktivera eller inaktivera systemet.Kontrollampan i knappen är tänd när funktionen
är aktiverad.
Med pekskärm
Inställningarna justeras på bilens inställningsmeny.► Vrid därefter ringen på belysningsreglaget till "AUTO" eller till läget för "Halvljus/helljus".
Paus
Om situationen kräver en växling mellan hel- och halvljus kan föraren när som helst ta över.

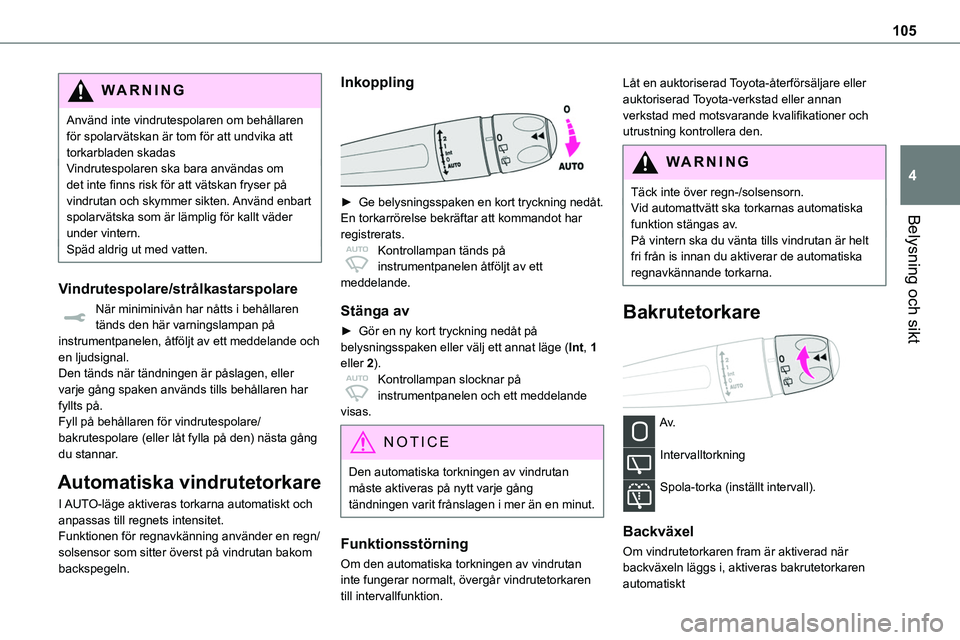

Page 105 of 360
105
Belysning och sikt
4
WARNI NG
Använd inte vindrutespolaren om behållaren för spolarvätskan är tom för att undvika att torkarbladen skadasVindrutespolaren ska bara användas om det inte finns risk för att vätskan fryser på vindrutan och skymmer sikten. Använd enbart spolarvätska som är lämplig för kallt väder
under vintern.Späd aldrig ut med vatten.
Vindrutespolare/strålkastarspolare
När miniminivån har nåtts i behållaren tänds den här varningslampan på instrumentpanelen, åtföljt av ett meddelande och en ljudsignal.Den tänds när tändningen är påslagen, eller varje gång spaken används tills behållaren har fyllts på.Fyll på behållaren för vindrutespolare/bakrutespolare (eller låt fylla på den) nästa gång du stannar.
Automatiska vindrutetorkare
I AUTO-läge aktiveras torkarna automatiskt och anpassas till regnets intensitet.Funktionen för regnavkänning använder en regn/solsensor som sitter överst på vindrutan bakom backspegeln.
Inkoppling
► Ge belysningsspaken en kort tryckning nedåt.En torkarrörelse bekräftar att kommandot har registrerats.Kontrollampan tänds på instrumentpanelen åtföljt av ett meddelande.
Stänga av
► Gör en ny kort tryckning nedåt på belysningsspaken eller välj ett annat läge (Int, 1 eller 2).Kontrollampan slocknar på instrumentpanelen och ett meddelande visas.
NOTIC E
Den automatiska torkningen av vindrutan måste aktiveras på nytt varje gång tändningen varit frånslagen i mer än en minut.
Funktionsstörning
Om den automatiska torkningen av vindrutan inte fungerar normalt, övergår vindrutetorkaren
till intervallfunktion.
Låt en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning kontrollera den.
WARNI NG
Täck inte över regn-/solsensorn.Vid automattvätt ska torkarnas automatiska funktion stängas av.På vintern ska du vänta tills vindrutan är helt fri från is innan du aktiverar de automatiska regnavkännande torkarna.
Bakrutetorkare
A v.
Intervalltorkning
Spola-torka (inställt intervall).
Backväxel
Om vindrutetorkaren fram är aktiverad när backväxeln läggs i, aktiveras bakrutetorkaren automatiskt

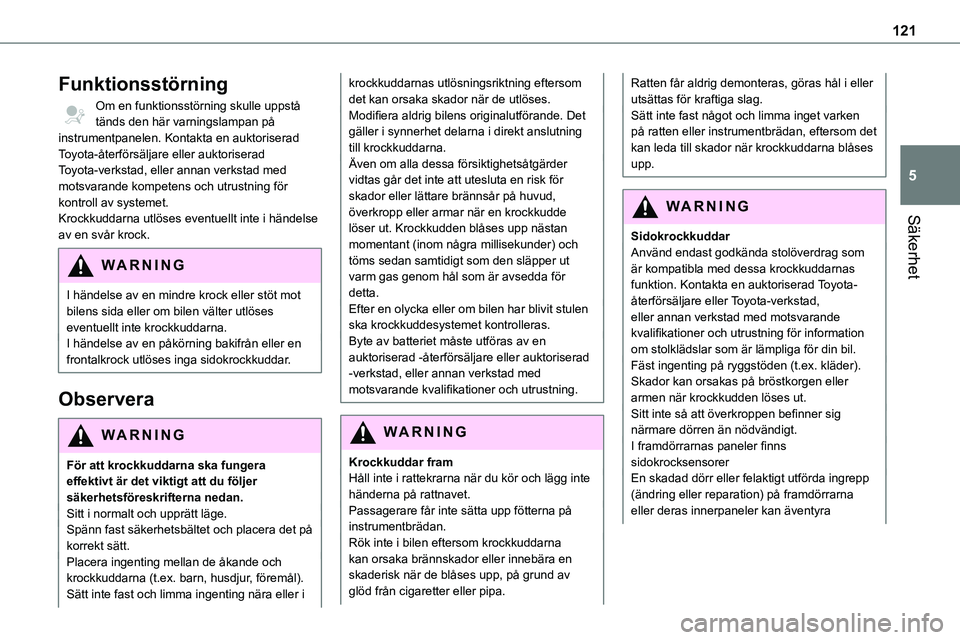

Page 121 of 360
121
Säkerhet
5
Funktionsstörning
Om en funktionsstörning skulle uppstå tänds den här varningslampan på instrumentpanelen. Kontakta en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad, eller annan verkstad med motsvarande kompetens och utrustning för kontroll av systemet.Krockkuddarna utlöses eventuellt inte i händelse
av en svår krock.
WARNI NG
I händelse av en mindre krock eller stöt mot bilens sida eller om bilen välter utlöses eventuellt inte krockkuddarna.I händelse av en påkörning bakifrån eller en frontalkrock utlöses inga sidokrockkuddar.
Observera
WARNI NG
För att krockkuddarna ska fungera effektivt är det viktigt att du följer säkerhetsföreskrifterna nedan.Sitt i normalt och upprätt läge.Spänn fast säkerhetsbältet och placera det på korrekt sätt.Placera ingenting mellan de åkande och krockkuddarna (t.ex. barn, husdjur, föremål).
Sätt inte fast och limma ingenting nära eller i
krockkuddarnas utlösningsriktning eftersom det kan orsaka skador när de utlöses.Modifiera aldrig bilens originalutförande. Det gäller i synnerhet delarna i direkt anslutning till krockkuddarna.Även om alla dessa försiktighetsåtgärder vidtas går det inte att utesluta en risk för skador eller lättare brännsår på huvud, överkropp eller armar när en krockkudde
löser ut. Krockkudden blåses upp nästan momentant (inom några millisekunder) och töms sedan samtidigt som den släpper ut varm gas genom hål som är avsedda för detta.Efter en olycka eller om bilen har blivit stulen ska krockkuddesystemet kontrolleras.Byte av batteriet måste utföras av en auktoriserad -återförsäljare eller auktoriserad -verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning.
WARNI NG
Krockkuddar framHåll inte i rattekrarna när du kör och lägg inte händerna på rattnavet.Passagerare får inte sätta upp fötterna på instrumentbrädan.Rök inte i bilen eftersom krockkuddarna kan orsaka brännskador eller innebära en skaderisk när de blåses upp, på grund av glöd från cigaretter eller pipa.
Ratten får aldrig demonteras, göras hål i eller utsättas för kraftiga slag. Sätt inte fast något och limma inget varken på ratten eller instrumentbrädan, eftersom det kan leda till skador när krockkuddarna blåses upp.
WARNI NG
SidokrockkuddarAnvänd endast godkända stolöverdrag som är kompatibla med dessa krockkuddarnas funktion. Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning för information om stolklädslar som är lämpliga för din bil.Fäst ingenting på ryggstöden (t.ex. kläder). Skador kan orsakas på bröstkorgen eller armen när krockkudden löses ut.Sitt inte så att överkroppen befinner sig närmare dörren än nödvändigt.I framdörrarnas paneler finns sidokrocksensorerEn skadad dörr eller felaktigt utförda ingrepp (ändring eller reparation) på framdörrarna eller deras innerpaneler kan äventyra

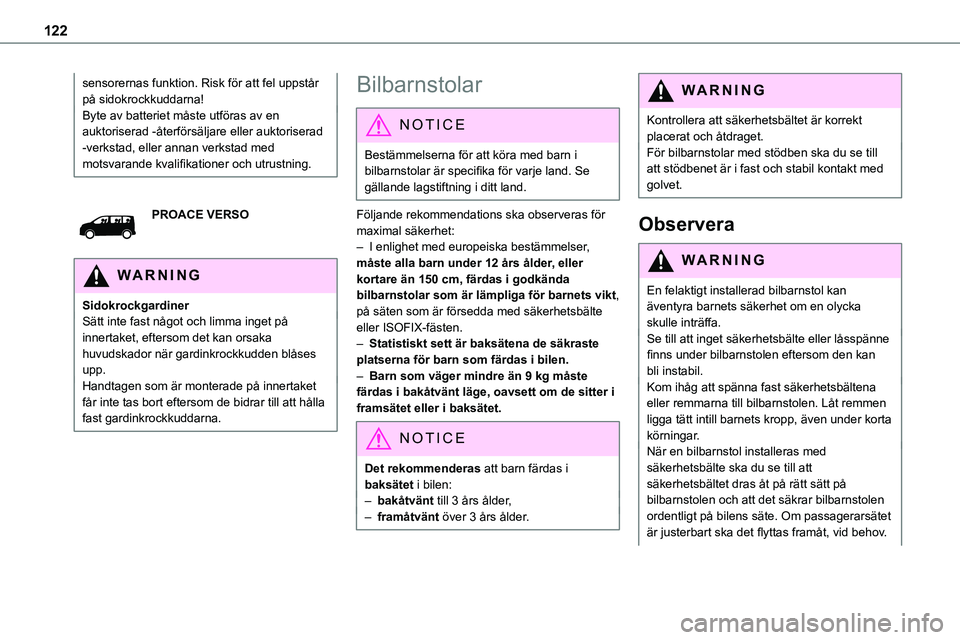

Page 122 of 360
122
sensorernas funktion. Risk för att fel uppstår på sidokrockkuddarna!Byte av batteriet måste utföras av en auktoriserad -återförsäljare eller auktoriserad -verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning.
PROACE VERSO
WARNI NG
SidokrockgardinerSätt inte fast något och limma inget på innertaket, eftersom det kan orsaka huvudskador när gardinkrockkudden blåses upp.Handtagen som är monterade på innertaket får inte tas bort eftersom de bidrar till att hålla fast gardinkrockkuddarna.
Bilbarnstolar
NOTIC E
Bestämmelserna för att köra med barn i bilbarnstolar är specifika för varje land. Se gällande lagstiftning i ditt land.
Följande rekommendations ska observeras för maximal säkerhet:– I enlighet med europeiska bestämmelser, måste alla barn under 12 års ålder, eller kortare än 150 cm, färdas i godkända bilbarnstolar som är lämpliga för barnets vikt, på säten som är försedda med säkerhetsbälte eller ISOFIX-fästen.– Statistiskt sett är baksätena de säkraste platserna för barn som färdas i bilen.– Barn som väger mindre än 9 kg måste färdas i bakåtvänt läge, oavsett om de sitter i framsätet eller i baksätet.
NOTIC E
Det rekommenderas att barn färdas i baksätet i bilen:– bakåtvänt till 3 års ålder,– framåtvänt över 3 års ålder.
WARNI NG
Kontrollera att säkerhetsbältet är korrekt placerat och åtdraget.För bilbarnstolar med stödben ska du se till att stödbenet är i fast och stabil kontakt med golvet.
Observera
WARNI NG
En felaktigt installerad bilbarnstol kan äventyra barnets säkerhet om en olycka skulle inträffa.Se till att inget säkerhetsbälte eller låsspänne finns under bilbarnstolen eftersom den kan bli instabil.Kom ihåg att spänna fast säkerhetsbältena eller remmarna till bilbarnstolen. Låt remmen ligga tätt intill barnets kropp, även under korta körningar.När en bilbarnstol installeras med säkerhetsbälte ska du se till att säkerhetsbältet dras åt på rätt sätt på bilbarnstolen och att det säkrar bilbarnstolen ordentligt på bilens säte. Om passagerarsätet är justerbart ska det flyttas framåt, vid behov.

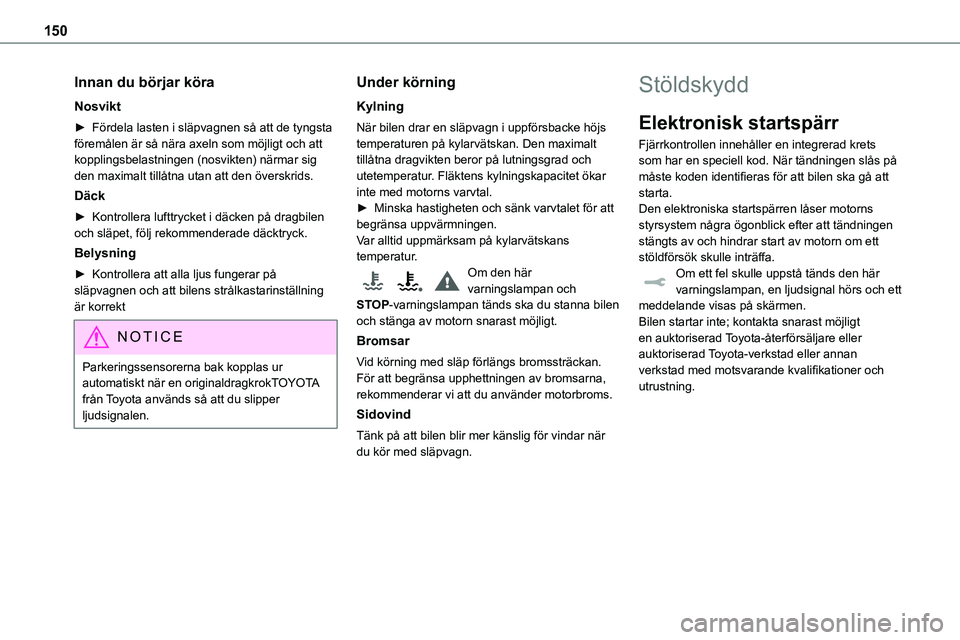

Page 150 of 360
150
Innan du börjar köra
Nosvikt
► Fördela lasten i släpvagnen så att de tyngsta föremålen är så nära axeln som möjligt och att kopplingsbelastningen (nosvikten) närmar sig den maximalt tillåtna utan att den överskrids.
Däck
► Kontrollera lufttrycket i däcken på dragbilen
och släpet, följ rekommenderade däcktryck.
Belysning
► Kontrollera att alla ljus fungerar på släpvagnen och att bilens strålkastarinställning är korrekt
NOTIC E
Parkeringssensorerna bak kopplas ur automatiskt när en originaldragkrokTOYOTA från Toyota används så att du slipper ljudsignalen.
Under körning
Kylning
När bilen drar en släpvagn i uppförsbacke höjs temperaturen på kylarvätskan. Den maximalt tillåtna dragvikten beror på lutningsgrad och utetemperatur. Fläktens kylningskapacitet ökar inte med motorns varvtal.► Minska hastigheten och sänk varvtalet för att
begränsa uppvärmningen.Var alltid uppmärksam på kylarvätskans temperatur.Om den här varningslampan och STOP-varningslampan tänds ska du stanna bilen och stänga av motorn snarast möjligt.
Bromsar
Vid körning med släp förlängs bromssträckan. För att begränsa upphettningen av bromsarna, rekommenderar vi att du använder motorbroms.
Sidovind
Tänk på att bilen blir mer känslig för vindar när du kör med släpvagn.
Stöldskydd
Elektronisk startspärr
Fjärrkontrollen innehåller en integrerad krets som har en speciell kod. När tändningen slås på måste koden identifieras för att bilen ska gå att starta.Den elektroniska startspärren låser motorns
styrsystem några ögonblick efter att tändningen stängts av och hindrar start av motorn om ett stöldförsök skulle inträffa.Om ett fel skulle uppstå tänds den här varningslampan, en ljudsignal hörs och ett meddelande visas på skärmen.Bilen startar inte; kontakta snarast möjligt en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning.
