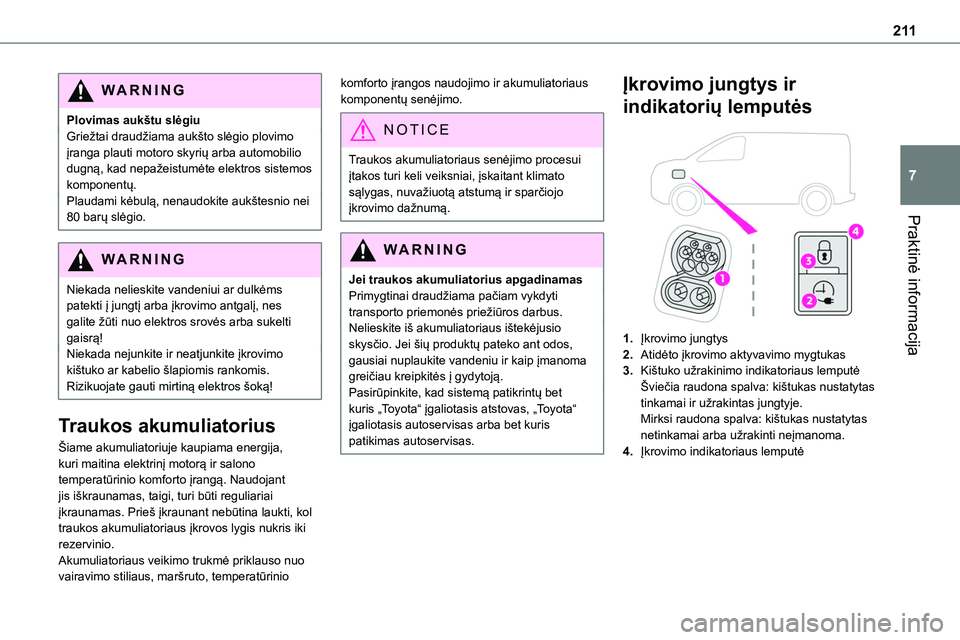

Page 211 of 360

2 11
Praktinė informacija
7
WARNI NG
Plovimas aukštu slėgiuGriežtai draudžiama aukšto slėgio plovimo įranga plauti motoro skyrių arba automobilio dugną, kad nepažeistumėte elektros sistemos komponentų.Plaudami kėbulą, nenaudokite aukštesnio nei 80 barų slėgio.
WARNI NG
Niekada nelieskite vandeniui ar dulkėms patekti į jungtį arba įkrovimo antgalį, nes galite žūti nuo elektros srovės arba sukelti gaisrą!Niekada nejunkite ir neatjunkite įkrovimo kištuko ar kabelio šlapiomis rankomis. Rizikuojate gauti mirtiną elektros šoką!
Traukos akumuliatorius
Šiame akumuliatoriuje kaupiama energija, kuri maitina elektrinį motorą ir salono temperatūrinio komforto įrangą. Naudojant jis iškraunamas, taigi, turi būti reguliariai įkraunamas. Prieš įkraunant nebūtina laukti, kol traukos akumuliatoriaus įkrovos lygis nukris iki rezervinio.Akumuliatoriaus veikimo trukmė priklauso nuo vairavimo stiliaus, maršruto, temperatūrinio
komforto įrangos naudojimo ir akumuliatoriaus komponentų senėjimo.
NOTIC E
Traukos akumuliatoriaus senėjimo procesui įtakos turi keli veiksniai, įskaitant klimato sąlygas, nuvažiuotą atstumą ir sparčiojo įkrovimo dažnumą.
WARNI NG
Jei traukos akumuliatorius apgadinamasPrimygtinai draudžiama pačiam vykdyti transporto priemonės priežiūros darbus.Nelieskite iš akumuliatoriaus ištekėjusio skysčio. Jei šių produktų pateko ant odos, gausiai nuplaukite vandeniu ir kaip įmanoma greičiau kreipkitės į gydytoją.Pasirūpinkite, kad sistemą patikrintų bet kuris „Toyota“ įgaliotasis atstovas, „Toyota“ įgaliotasis autoservisas arba bet kuris patikimas autoservisas.
Įkrovimo jungtys ir
indikatorių lemputės
1.Įkrovimo jungtys
2.Atidėto įkrovimo aktyvavimo mygtukas
3.Kištuko užrakinimo indikatoriaus lemputėŠviečia raudona spalva: kištukas nustatytas tinkamai ir užrakintas jungtyje.Mirksi raudona spalva: kištukas nustatytas
netinkamai arba užrakinti neįmanoma.
4.Įkrovimo indikatoriaus lemputė
Page 212 of 360

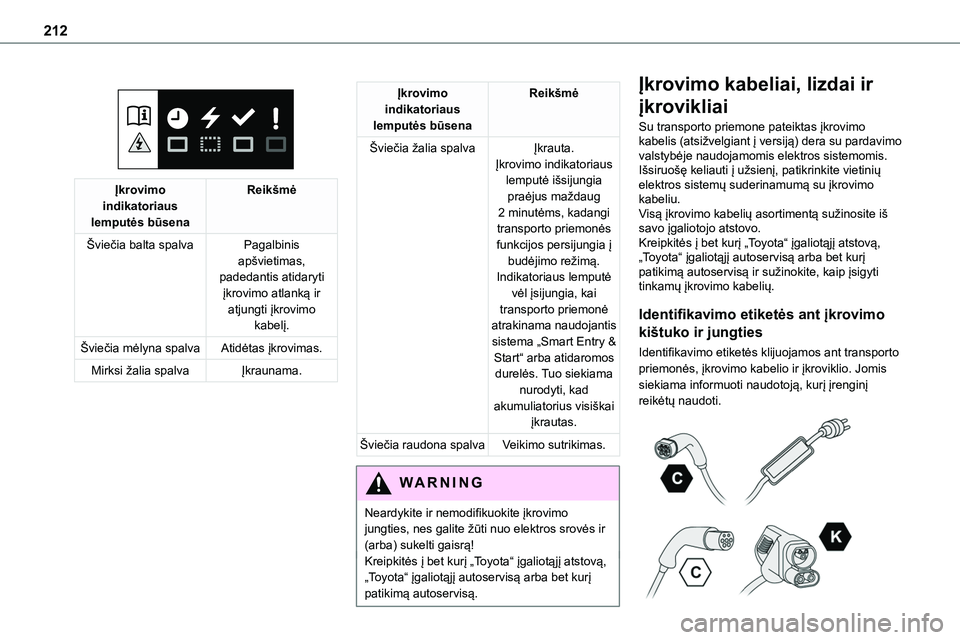

212
Įkrovimo indikatoriaus lemputės būsena
Reikšmė
Šviečia balta spalvaPagalbinis apšvietimas, padedantis atidaryti įkrovimo atlanką ir atjungti įkrovimo kabelį.
Šviečia mėlyna spalvaAtidėtas įkrovimas.
Mirksi žalia spalvaĮkraunama.
Įkrovimo indikatoriaus lemputės būsena
Reikšmė
Šviečia žalia spalvaĮkrauta.Įkrovimo indikatoriaus lemputė išsijungia praėjus maždaug 2 minutėms, kadangi transporto priemonės funkcijos persijungia į budėjimo režimą.Indikatoriaus lemputė vėl įsijungia, kai transporto priemonė atrakinama naudojantis sistema „Smart Entry & Start“ arba atidaromos durelės. Tuo siekiama nurodyti, kad akumuliatorius visiškai įkrautas.
Šviečia raudona spalvaVeikimo sutrikimas.
WARNI NG
Neardykite ir nemodifikuokite įkrovimo jungties, nes galite žūti nuo elektros srovės ir (arba) sukelti gaisrą!Kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą.
Įkrovimo kabeliai, lizdai ir
įkrovikliai
Su transporto priemone pateiktas įkrovimo kabelis (atsižvelgiant į versiją) dera su pardavimo valstybėje naudojamomis elektros sistemomis. Išsiruošę keliauti į užsienį, patikrinkite vietinių elektros sistemų suderinamumą su įkrovimo kabeliu.Visą įkrovimo kabelių asortimentą sužinosite iš savo įgaliotojo atstovo.Kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą ir sužinokite, kaip įsigyti tinkamų įkrovimo kabelių.
Identifikavimo etiketės ant įkrovimo
kištuko ir jungties
Identifikavimo etiketės klijuojamos ant transporto priemonės, įkrovimo kabelio ir įkroviklio. Jomis siekiama informuoti naudotoją, kurį įrenginį reikėtų naudoti.
Page 213 of 360

213
Praktinė informacija
7

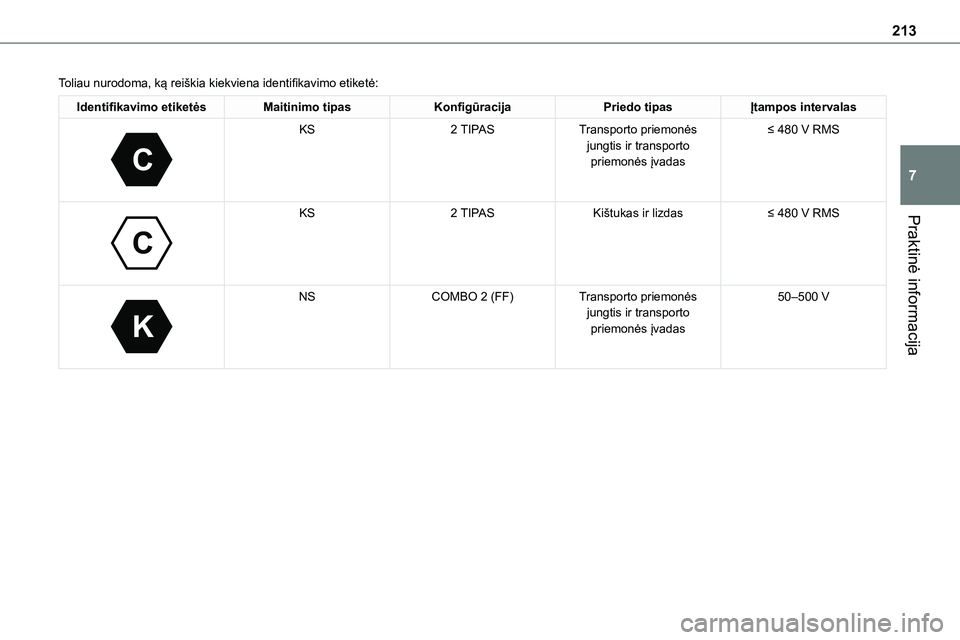

Toliau nurodoma, ką reiškia kiekviena identifikavimo etiketė:
Identifikavimo etiketėsMaitinimo tipasKonfigūracijaPriedo tipasĮtampos intervalas
C
KS2 TIPASTransporto priemonės jungtis ir transporto priemonės įvadas
≤ 480 V RMS
C
KS2 TIPASKištukas ir lizdas≤ 480 V RMS
K
NSCOMBO 2 (FF)Transporto priemonės jungtis ir transporto priemonės įvadas
50–500 V

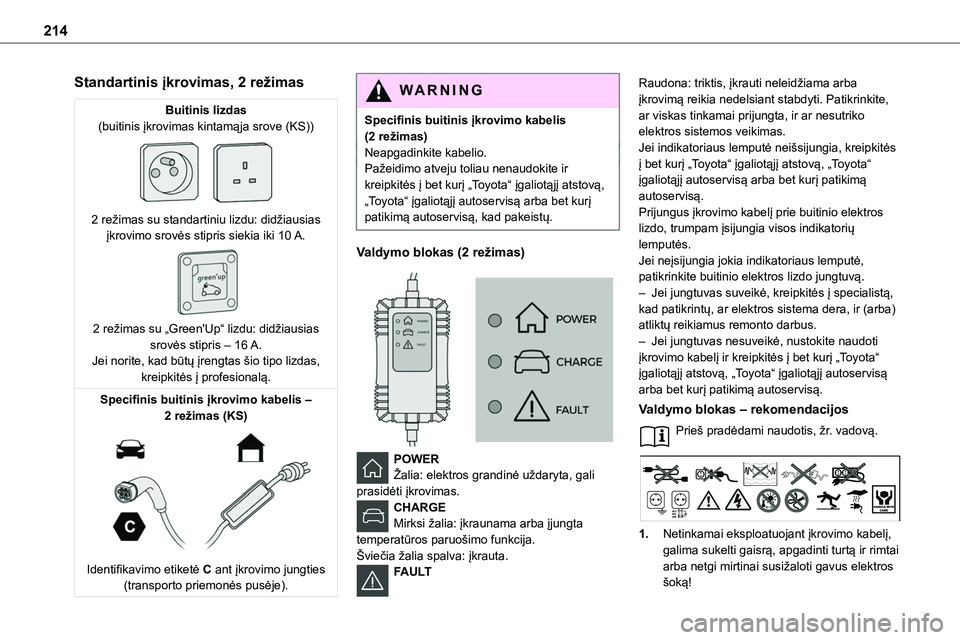

Page 214 of 360

214
Standartinis įkrovimas, 2 režimas
Buitinis lizdas(buitinis įkrovimas kintamąja srove (KS))
2 režimas su standartiniu lizdu: didžiausias įkrovimo srovės stipris siekia iki 10 A.
2 režimas su „Green'Up“ lizdu: didžiausias srovės stipris – 16 A.Jei norite, kad būtų įrengtas šio tipo lizdas, kreipkitės į profesionalą.
Specifinis buitinis įkrovimo kabelis – 2 režimas (KS)
Identifikavimo etiketė C ant įkrovimo jungties (transporto priemonės pusėje).
WARNI NG
Specifinis buitinis įkrovimo kabelis (2 režimas)Neapgadinkite kabelio.Pažeidimo atveju toliau nenaudokite ir kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą, kad pakeistų.
Valdymo blokas (2 režimas)
POWERŽalia: elektros grandinė uždaryta, gali prasidėti įkrovimas.CHARGEMirksi žalia: įkraunama arba įjungta
temperatūros paruošimo funkcija.Šviečia žalia spalva: įkrauta.FAULT
Raudona: triktis, įkrauti neleidžiama arba įkrovimą reikia nedelsiant stabdyti. Patikrinkite, ar viskas tinkamai prijungta, ir ar nesutriko elektros sistemos veikimas.Jei indikatoriaus lemputė neišsijungia, kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą.Prijungus įkrovimo kabelį prie buitinio elektros
lizdo, trumpam įsijungia visos indikatorių lemputės.Jei neįsijungia jokia indikatoriaus lemputė, patikrinkite buitinio elektros lizdo jungtuvą.– Jei jungtuvas suveikė, kreipkitės į specialistą, kad patikrintų, ar elektros sistema dera, ir (arba) atliktų reikiamus remonto darbus.– Jei jungtuvas nesuveikė, nustokite naudoti įkrovimo kabelį ir kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą.
Valdymo blokas – rekomendacijos
Prieš pradėdami naudotis, žr. vadovą.
1.Netinkamai eksploatuojant įkrovimo kabelį, galima sukelti gaisrą, apgadinti turtą ir rimtai arba netgi mirtinai susižaloti gavus elektros šoką!
Page 215 of 360

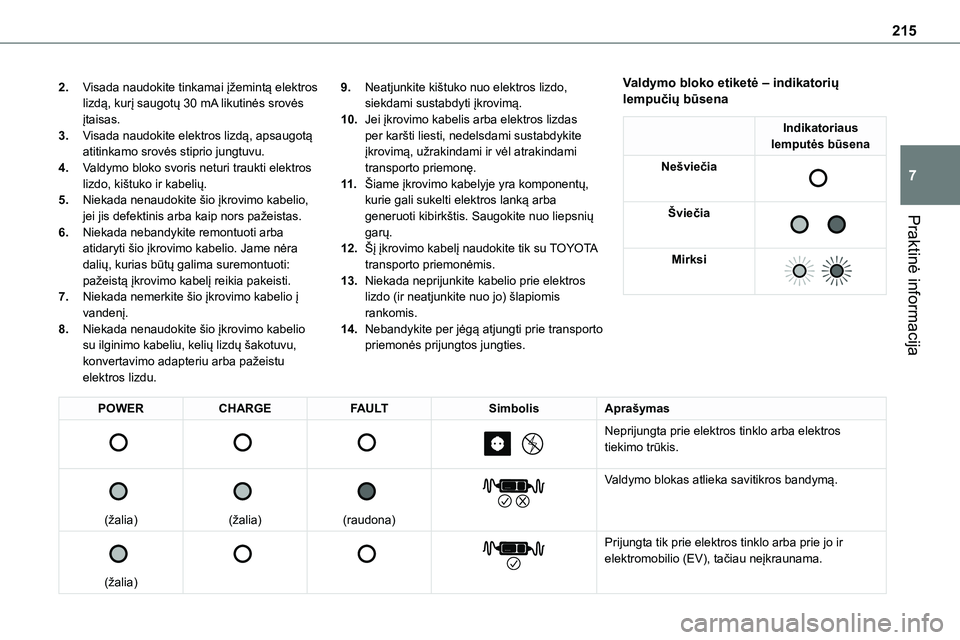

215
Praktinė informacija
7
2.Visada naudokite tinkamai įžemintą elektros lizdą, kurį saugotų 30 mA likutinės srovės įtaisas.
3.Visada naudokite elektros lizdą, apsaugotą atitinkamo srovės stiprio jungtuvu.
4.Valdymo bloko svoris neturi traukti elektros lizdo, kištuko ir kabelių.
5.Niekada nenaudokite šio įkrovimo kabelio, jei jis defektinis arba kaip nors pažeistas.
6.Niekada nebandykite remontuoti arba atidaryti šio įkrovimo kabelio. Jame nėra dalių, kurias būtų galima suremontuoti: pažeistą įkrovimo kabelį reikia pakeisti.
7.Niekada nemerkite šio įkrovimo kabelio į vandenį.
8.Niekada nenaudokite šio įkrovimo kabelio su ilginimo kabeliu, kelių lizdų šakotuvu, konvertavimo adapteriu arba pažeistu elektros lizdu.
9.Neatjunkite kištuko nuo elektros lizdo, siekdami sustabdyti įkrovimą.
10.Jei įkrovimo kabelis arba elektros lizdas per karšti liesti, nedelsdami sustabdykite įkrovimą, užrakindami ir vėl atrakindami transporto priemonę.
11 .Šiame įkrovimo kabelyje yra komponentų, kurie gali sukelti elektros lanką arba generuoti kibirkštis. Saugokite nuo liepsnių garų.
12.Šį įkrovimo kabelį naudokite tik su TOYOTA transporto priemonėmis.
13.Niekada neprijunkite kabelio prie elektros lizdo (ir neatjunkite nuo jo) šlapiomis rankomis.
14.Nebandykite per jėgą atjungti prie transporto priemonės prijungtos jungties.
Valdymo bloko etiketė – indikatorių lempučių būsena
Indikatoriaus lemputės būsena
Nešviečia
Šviečia
Mirksi
POWERCHARGEFAULTSimbolisAprašymas
Neprijungta prie elektros tinklo arba elektros tiekimo trūkis.
(žalia)
(žalia)
(raudona)
Valdymo blokas atlieka savitikros bandymą.
(žalia)
Prijungta tik prie elektros tinklo arba prie jo ir elektromobilio (EV), tačiau neįkraunama.
Page 216 of 360

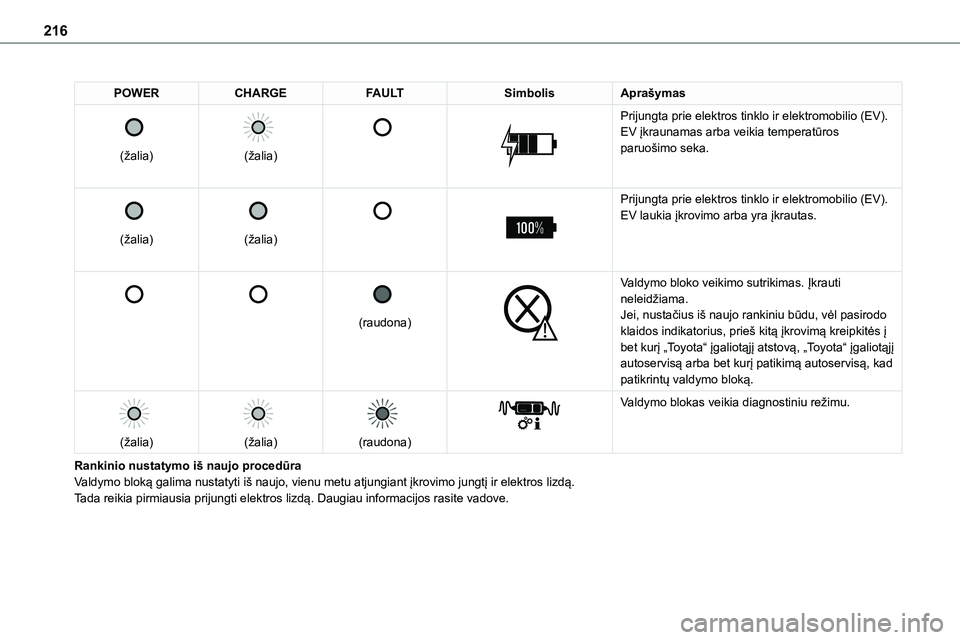

216
POWERCHARGEFAULTSimbolisAprašymas
(žalia)
(žalia)
Prijungta prie elektros tinklo ir elektromobilio (EV).EV įkraunamas arba veikia temperatūros paruošimo seka.
(žalia)
(žalia)
Prijungta prie elektros tinklo ir elektromobilio (EV).EV laukia įkrovimo arba yra įkrautas.
(raudona)
Valdymo bloko veikimo sutrikimas. Įkrauti neleidžiama.Jei, nustačius iš naujo rankiniu būdu, vėl pasirodo klaidos indikatorius, prieš kitą įkrovimą kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą, kad patikrintų valdymo bloką.
(žalia)
(žalia)
(raudona)
Valdymo blokas veikia diagnostiniu režimu.
Rankinio nustatymo iš naujo procedūraValdymo bloką galima nustatyti iš naujo, vienu metu atjungiant įkrovimo jungtį ir elektros lizdą.Tada reikia pirmiausia prijungti elektros lizdą. Daugiau informacijos rasite vadove.
Page 217 of 360

217
Praktinė informacija
7

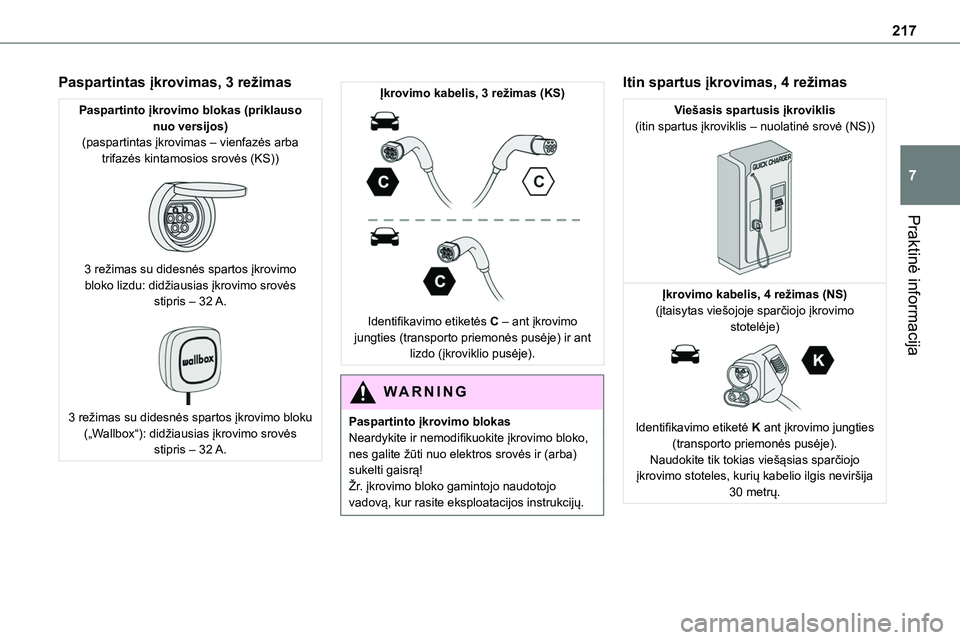

Paspartintas įkrovimas, 3 režimas
Paspartinto įkrovimo blokas (priklauso nuo versijos)(paspartintas įkrovimas – vienfazės arba trifazės kintamosios srovės (KS))
3 režimas su didesnės spartos įkrovimo bloko lizdu: didžiausias įkrovimo srovės stipris – 32 A.
3 režimas su didesnės spartos įkrovimo bloku („Wallbox“): didžiausias įkrovimo srovės stipris – 32 A.
Įkrovimo kabelis, 3 režimas (KS)
Identifikavimo etiketės C – ant įkrovimo jungties (transporto priemonės pusėje) ir ant lizdo (įkroviklio pusėje).
WARNI NG
Paspartinto įkrovimo blokasNeardykite ir nemodifikuokite įkrovimo bloko, nes galite žūti nuo elektros srovės ir (arba) sukelti gaisrą!Žr. įkrovimo bloko gamintojo naudotojo vadovą, kur rasite eksploatacijos instrukcijų.
Itin spartus įkrovimas, 4 režimas
Viešasis spartusis įkroviklis(itin spartus įkroviklis – nuolatinė srovė (NS))
Įkrovimo kabelis, 4 režimas (NS)(įtaisytas viešojoje sparčiojo įkrovimo stotelėje)
Identifikavimo etiketė K ant įkrovimo jungties (transporto priemonės pusėje).Naudokite tik tokias viešąsias sparčiojo įkrovimo stoteles, kurių kabelio ilgis neviršija 30 metrų.
Page 218 of 360

218

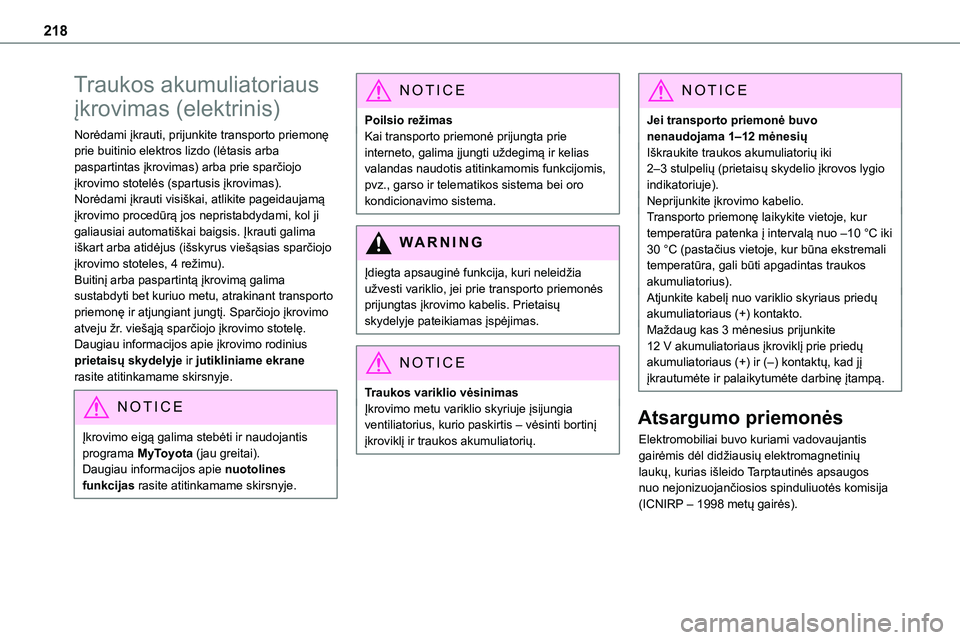

Traukos akumuliatoriaus
įkrovimas (elektrinis)
Norėdami įkrauti, prijunkite transporto priemonę prie buitinio elektros lizdo (lėtasis arba paspartintas įkrovimas) arba prie sparčiojo įkrovimo stotelės (spartusis įkrovimas).Norėdami įkrauti visiškai, atlikite pageidaujamą įkrovimo procedūrą jos nepristabdydami, kol ji
galiausiai automatiškai baigsis. Įkrauti galima iškart arba atidėjus (išskyrus viešąsias sparčiojo įkrovimo stoteles, 4 režimu).Buitinį arba paspartintą įkrovimą galima sustabdyti bet kuriuo metu, atrakinant transporto priemonę ir atjungiant jungtį. Sparčiojo įkrovimo atveju žr. viešąją sparčiojo įkrovimo stotelę.Daugiau informacijos apie įkrovimo rodinius prietaisų skydelyje ir jutikliniame ekrane rasite atitinkamame skirsnyje.
NOTIC E
Įkrovimo eigą galima stebėti ir naudojantis programa MyToyota (jau greitai).Daugiau informacijos apie nuotolines funkcijas rasite atitinkamame skirsnyje.
NOTIC E
Poilsio režimasKai transporto priemonė prijungta prie interneto, galima įjungti uždegimą ir kelias valandas naudotis atitinkamomis funkcijomis, pvz., garso ir telematikos sistema bei oro kondicionavimo sistema.
WARNI NG
Įdiegta apsauginė funkcija, kuri neleidžia užvesti variklio, jei prie transporto priemonės prijungtas įkrovimo kabelis. Prietaisų skydelyje pateikiamas įspėjimas.
NOTIC E
Traukos variklio vėsinimasĮkrovimo metu variklio skyriuje įsijungia ventiliatorius, kurio paskirtis – vėsinti bortinį įkroviklį ir traukos akumuliatorių.
NOTIC E
Jei transporto priemonė buvo nenaudojama 1–12 mėnesiųIškraukite traukos akumuliatorių iki 2–3 stulpelių (prietaisų skydelio įkrovos lygio indikatoriuje).Neprijunkite įkrovimo kabelio.Transporto priemonę laikykite vietoje, kur
temperatūra patenka į intervalą nuo –10 °C iki 30 °C (pastačius vietoje, kur būna ekstremali temperatūra, gali būti apgadintas traukos akumuliatorius).Atjunkite kabelį nuo variklio skyriaus priedų akumuliatoriaus (+) kontakto.Maždaug kas 3 mėnesius prijunkite 12 V akumuliatoriaus įkroviklį prie priedų akumuliatoriaus (+) ir (–) kontaktų, kad jį įkrautumėte ir palaikytumėte darbinę įtampą.
Atsargumo priemonės
Elektromobiliai buvo kuriami vadovaujantis gairėmis dėl didžiausių elektromagnetinių laukų, kurias išleido Tarptautinės apsaugos nuo nejonizuojančiosios spinduliuotės komisija (ICNIRP – 1998 metų gairės).
Page 219 of 360

219
Praktinė informacija
7

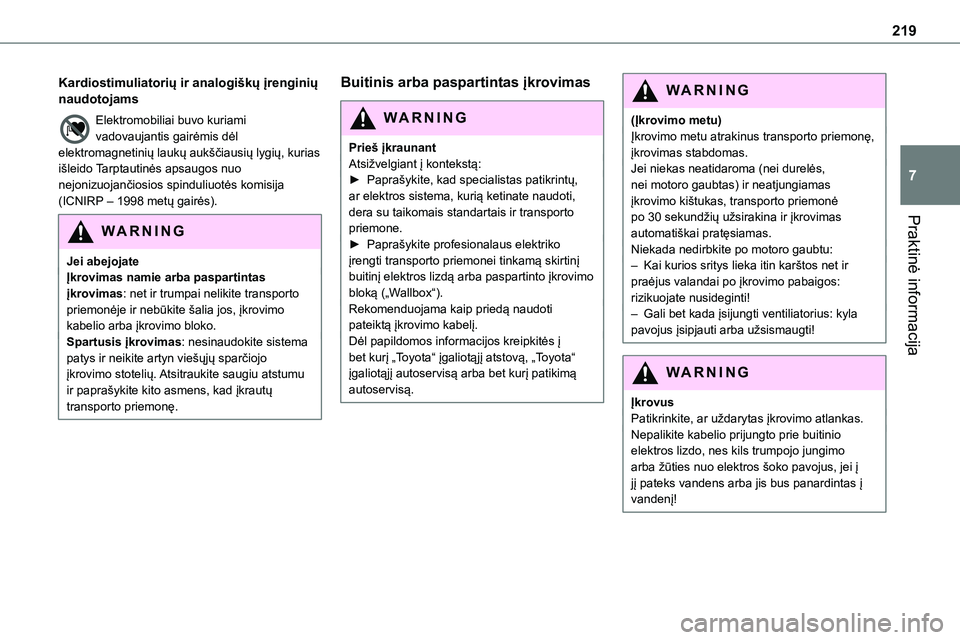

Kardiostimuliatorių ir analogiškų įrenginių naudotojams
Elektromobiliai buvo kuriami vadovaujantis gairėmis dėl elektromagnetinių laukų aukščiausių lygių, kurias išleido Tarptautinės apsaugos nuo nejonizuojančiosios spinduliuotės komisija (ICNIRP – 1998 metų gairės).
WARNI NG
Jei abejojateĮkrovimas namie arba paspartintas įkrovimas: net ir trumpai nelikite transporto priemonėje ir nebūkite šalia jos, įkrovimo kabelio arba įkrovimo bloko.Spartusis įkrovimas: nesinaudokite sistema patys ir neikite artyn viešųjų sparčiojo įkrovimo stotelių. Atsitraukite saugiu atstumu ir paprašykite kito asmens, kad įkrautų transporto priemonę.
Buitinis arba paspartintas įkrovimas
WARNI NG
Prieš įkraunantAtsižvelgiant į kontekstą:► Paprašykite, kad specialistas patikrintų, ar elektros sistema, kurią ketinate naudoti, dera su taikomais standartais ir transporto
priemone.► Paprašykite profesionalaus elektriko įrengti transporto priemonei tinkamą skirtinį buitinį elektros lizdą arba paspartinto įkrovimo bloką („Wallbox“).Rekomenduojama kaip priedą naudoti pateiktą įkrovimo kabelį.Dėl papildomos informacijos kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą.
WARNI NG
(Įkrovimo metu)Įkrovimo metu atrakinus transporto priemonę, įkrovimas stabdomas.Jei niekas neatidaroma (nei durelės, nei motoro gaubtas) ir neatjungiamas įkrovimo kištukas, transporto priemonė po 30 sekundžių užsirakina ir įkrovimas
automatiškai pratęsiamas.Niekada nedirbkite po motoro gaubtu:– Kai kurios sritys lieka itin karštos net ir praėjus valandai po įkrovimo pabaigos: rizikuojate nusideginti!– Gali bet kada įsijungti ventiliatorius: kyla pavojus įsipjauti arba užsismaugti!
WARNI NG
ĮkrovusPatikrinkite, ar uždarytas įkrovimo atlankas.Nepalikite kabelio prijungto prie buitinio elektros lizdo, nes kils trumpojo jungimo arba žūties nuo elektros šoko pavojus, jei į jį pateks vandens arba jis bus panardintas į vandenį!
Page 220 of 360

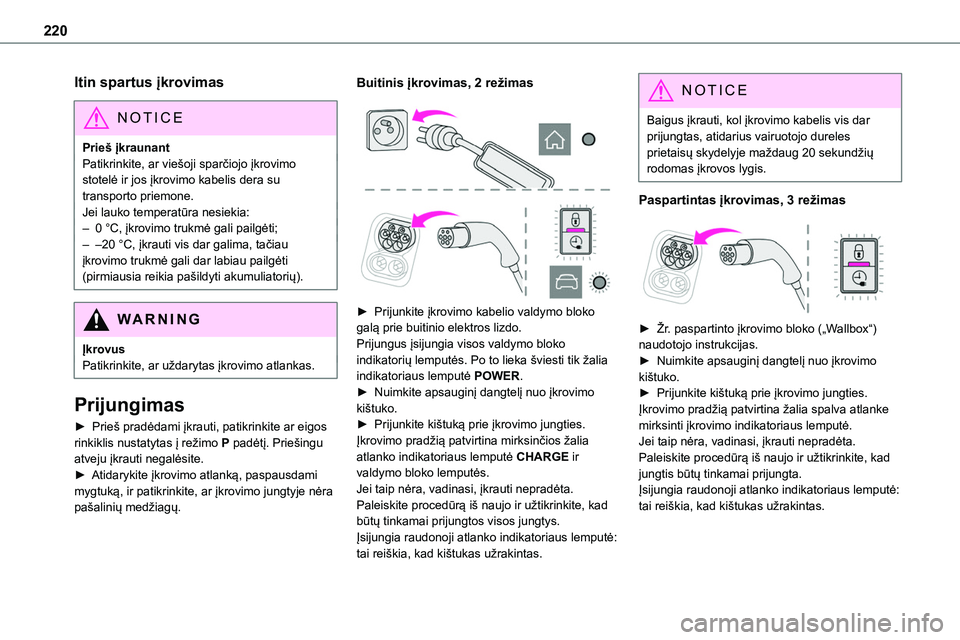

220
Itin spartus įkrovimas
NOTIC E
Prieš įkraunantPatikrinkite, ar viešoji sparčiojo įkrovimo stotelė ir jos įkrovimo kabelis dera su transporto priemone.Jei lauko temperatūra nesiekia:
– 0 °C, įkrovimo trukmė gali pailgėti;– –20 °C, įkrauti vis dar galima, tačiau įkrovimo trukmė gali dar labiau pailgėti (pirmiausia reikia pašildyti akumuliatorių).
WARNI NG
ĮkrovusPatikrinkite, ar uždarytas įkrovimo atlankas.
Prijungimas
► Prieš pradėdami įkrauti, patikrinkite ar eigos rinkiklis nustatytas į režimo P padėtį. Priešingu atveju įkrauti negalėsite.► Atidarykite įkrovimo atlanką, paspausdami mygtuką, ir patikrinkite, ar įkrovimo jungtyje nėra pašalinių medžiagų.
Buitinis įkrovimas, 2 režimas
► Prijunkite įkrovimo kabelio valdymo bloko galą prie buitinio elektros lizdo.Prijungus įsijungia visos valdymo bloko indikatorių lemputės. Po to lieka šviesti tik žalia indikatoriaus lemputė POWER.► Nuimkite apsauginį dangtelį nuo įkrovimo kištuko.► Prijunkite kištuką prie įkrovimo jungties.Įkrovimo pradžią patvirtina mirksinčios žalia atlanko indikatoriaus lemputė CHARGE ir valdymo bloko lemputės.Jei taip nėra, vadinasi, įkrauti nepradėta. Paleiskite procedūrą iš naujo ir užtikrinkite, kad būtų tinkamai prijungtos visos jungtys.Įsijungia raudonoji atlanko indikatoriaus lemputė: tai reiškia, kad kištukas užrakintas.
NOTIC E
Baigus įkrauti, kol įkrovimo kabelis vis dar prijungtas, atidarius vairuotojo dureles prietaisų skydelyje maždaug 20 sekundžių rodomas įkrovos lygis.
Paspartintas įkrovimas, 3 režimas
► Žr. paspartinto įkrovimo bloko („Wallbox“) naudotojo instrukcijas.► Nuimkite apsauginį dangtelį nuo įkrovimo kištuko.► Prijunkite kištuką prie įkrovimo jungties.Įkrovimo pradžią patvirtina žalia spalva atlanke mirksinti įkrovimo indikatoriaus lemputė.
Jei taip nėra, vadinasi, įkrauti nepradėta. Paleiskite procedūrą iš naujo ir užtikrinkite, kad jungtis būtų tinkamai prijungta.Įsijungia raudonoji atlanko indikatoriaus lemputė: tai reiškia, kad kištukas užrakintas.
