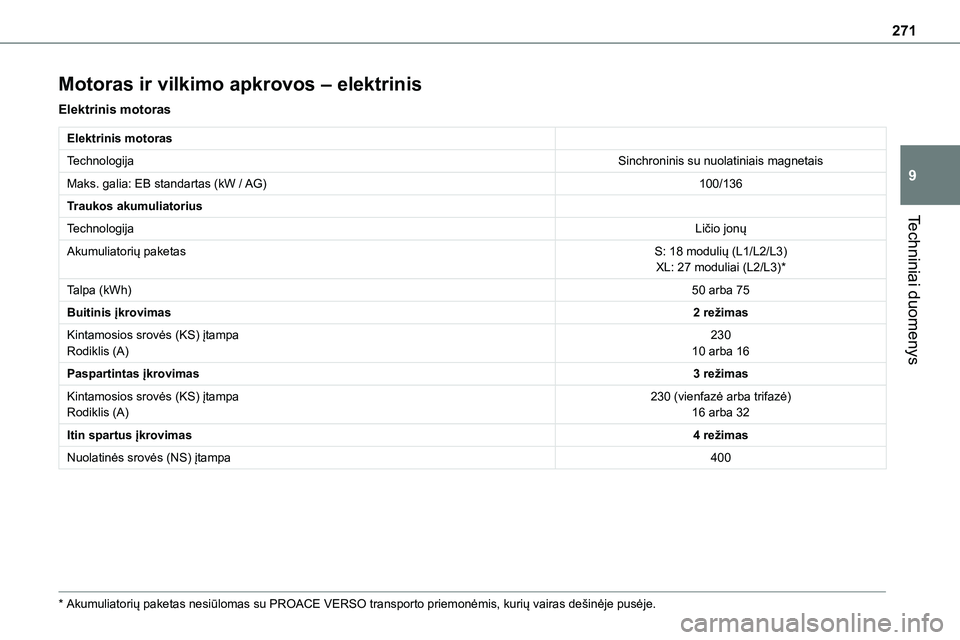

271
Techniniai duomenys
9
Motoras ir vilkimo apkrovos – elektrinis
Elektrinis motoras
Elektrinis motoras
TechnologijaSinchroninis su nuolatiniais magnetais
Maks. galia: EB standartas (kW / AG)100/136
Traukos akumuliatorius
TechnologijaLičio jonų
Akumuliatorių paketasS: 18 modulių (L1/L2/L3)XL: 27 moduliai (L2/L3)*
Talpa (kWh)50 arba 75
Buitinis įkrovimas2 režimas
Kintamosios srovės (KS) įtampaRodiklis (A)23010 arba 16
Paspartintas įkrovimas3 režimas
Kintamosios srovės (KS) įtampaRodiklis (A)230 (vienfazė arba trifazė)16 arba 32
Itin spartus įkrovimas4 režimas
Nuolatinės srovės (NS) įtampa400
* Akumuliatorių paketas nesiūlomas su PROACE VERSO transporto priemonėmis, kurių vairas dešinėje pusėje.

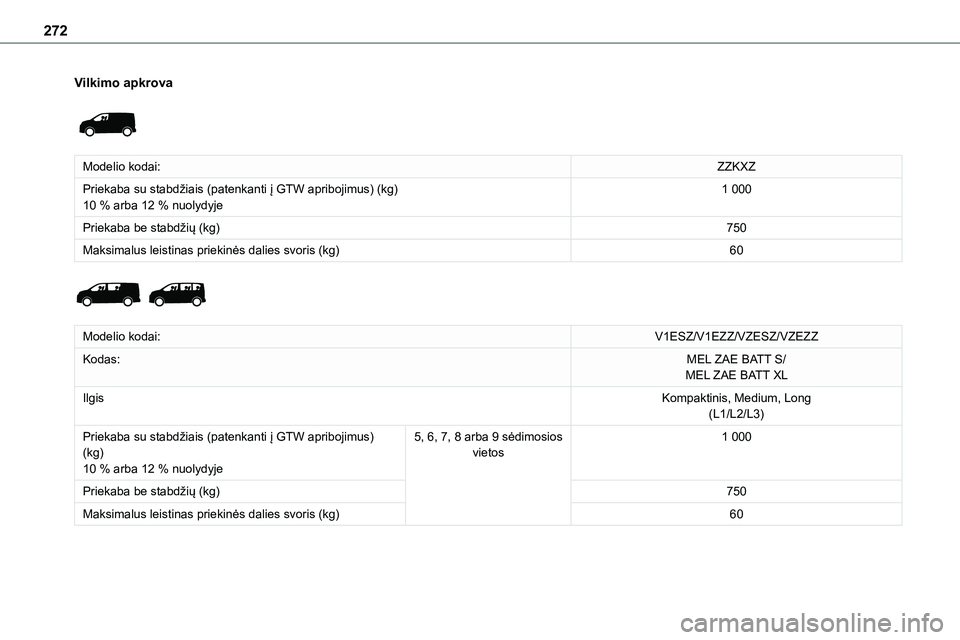

272
Vilkimo apkrova

Modelio kodai:ZZKXZ
Priekaba su stabdžiais (patenkanti į GTW apribojimus) (kg)10 % arba 12 % nuolydyje1 000
Priekaba be stabdžių (kg)750
Maksimalus leistinas priekinės dalies svoris (kg)60

Modelio kodai:V1ESZ/V1EZZ/VZESZ/VZEZZ
Kodas:MEL ZAE BATT S/MEL ZAE BATT XL
IlgisKompaktinis, Medium, Long(L1/L2/L3)
Priekaba su stabdžiais (patenkanti į GTW apribojimus) (kg)10 % arba 12 % nuolydyje
5, 6, 7, 8 arba 9 sėdimosios vietos1 000
Priekaba be stabdžių (kg)750
Maksimalus leistinas priekinės dalies svoris (kg)60

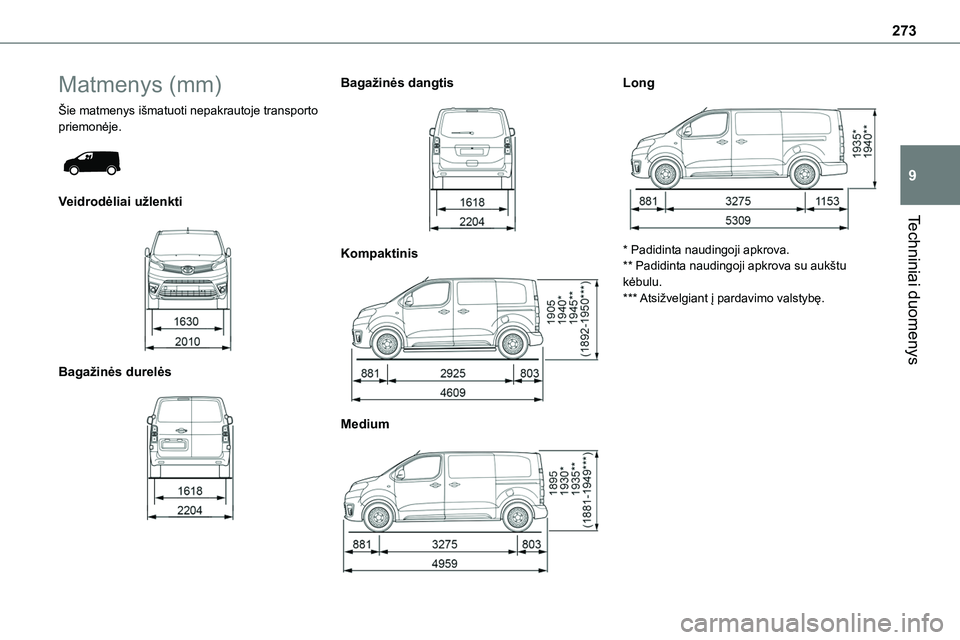

273
Techniniai duomenys
9
Matmenys (mm)
Šie matmenys išmatuoti nepakrautoje transporto priemonėje.

Veidrodėliai užlenkti

Bagažinės durelės

Bagažinės dangtis

Kompaktinis

Medium

Long

* Padidinta naudingoji apkrova.** Padidinta naudingoji apkrova su aukštu kėbulu.*** Atsižvelgiant į pardavimo valstybę.

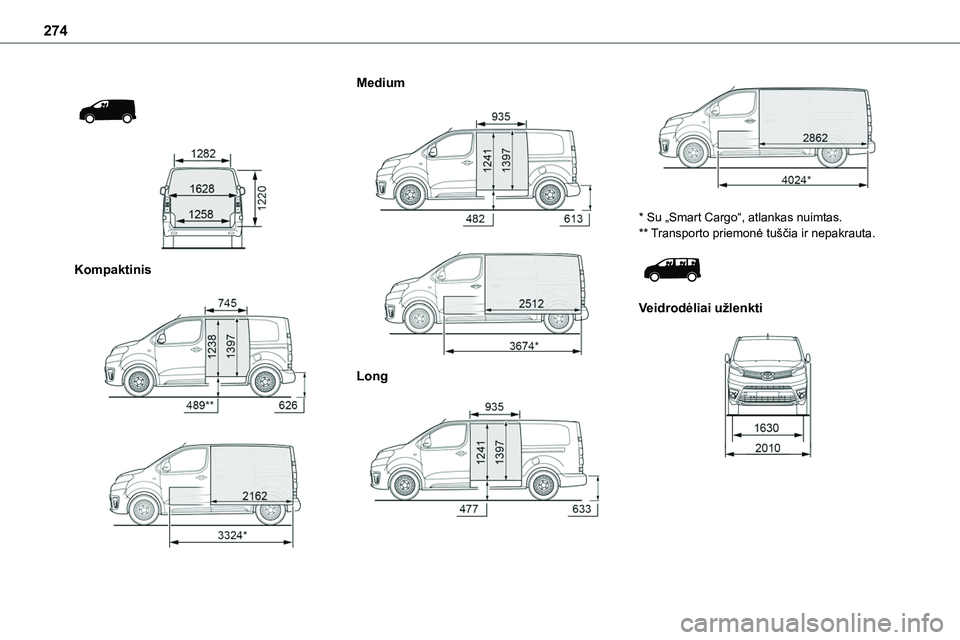

274



Kompaktinis


Medium


Long


* Su „Smart Cargo“, atlankas nuimtas.** Transporto priemonė tuščia ir nepakrauta.

Veidrodėliai užlenkti

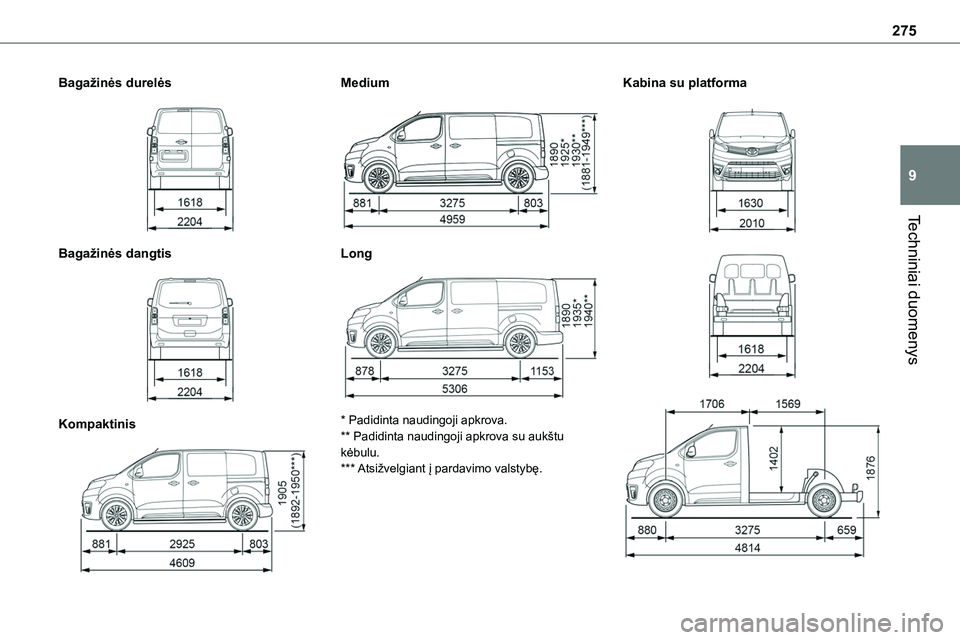

275
Techniniai duomenys
9
Bagažinės durelės

Bagažinės dangtis

Kompaktinis

Medium

Long

* Padidinta naudingoji apkrova.
** Padidinta naudingoji apkrova su aukštu kėbulu.*** Atsižvelgiant į pardavimo valstybę.
Kabina su platforma

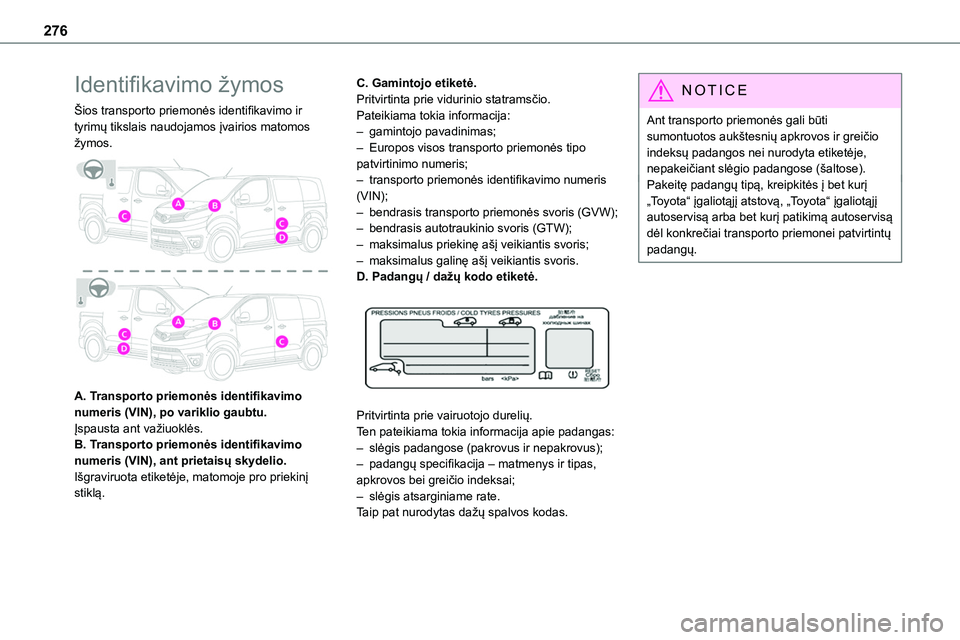

276
Identifikavimo žymos
Šios transporto priemonės identifikavimo ir tyrimų tikslais naudojamos įvairios matomos žymos.

A. Transporto priemonės identifikavimo numeris (VIN), po variklio gaubtu.Įspausta ant važiuoklės.
B. Transporto priemonės identifikavimo numeris (VIN), ant prietaisų skydelio.Išgraviruota etiketėje, matomoje pro priekinį stiklą.
C. Gamintojo etiketė.Pritvirtinta prie vidurinio statramsčio.Pateikiama tokia informacija:– gamintojo pavadinimas;– Europos visos transporto priemonės tipo patvirtinimo numeris;– transporto priemonės identifikavimo numeris (VIN);– bendrasis transporto priemonės svoris (GVW);
– bendrasis autotraukinio svoris (GTW);– maksimalus priekinę ašį veikiantis svoris;– maksimalus galinę ašį veikiantis svoris.D. Padangų / dažų kodo etiketė.

Pritvirtinta prie vairuotojo durelių.Ten pateikiama tokia informacija apie padangas:– slėgis padangose (pakrovus ir nepakrovus);– padangų specifikacija – matmenys ir tipas, apkrovos bei greičio indeksai;– slėgis atsarginiame rate.Taip pat nurodytas dažų spalvos kodas.
NOTIC E
Ant transporto priemonės gali būti sumontuotos aukštesnių apkrovos ir greičio indeksų padangos nei nurodyta etiketėje, nepakeičiant slėgio padangose (šaltose).Pakeitę padangų tipą, kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą
dėl konkrečiai transporto priemonei patvirtintų padangų.

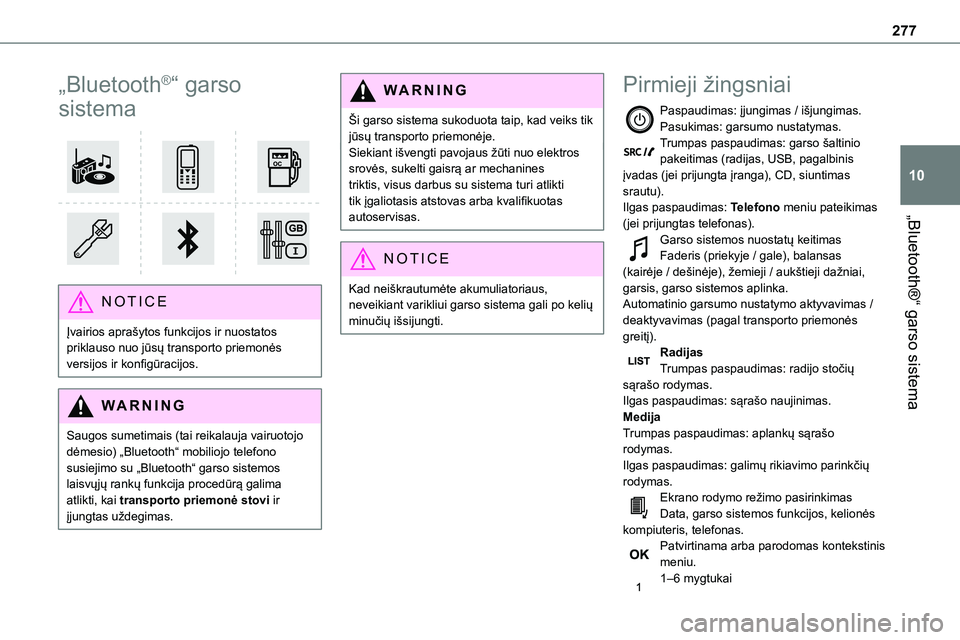

277
„Bluetooth®“ garso sistema
10
„Bluetooth®“ garso
sistema

NOTIC E
Įvairios aprašytos funkcijos ir nuostatos priklauso nuo jūsų transporto priemonės versijos ir konfigūracijos.
WARNI NG
Saugos sumetimais (tai reikalauja vairuotojo dėmesio) „Bluetooth“ mobiliojo telefono susiejimo su „Bluetooth“ garso sistemos laisvųjų rankų funkcija procedūrą galima atlikti, kai transporto priemonė stovi ir įjungtas uždegimas.
WARNI NG
Ši garso sistema sukoduota taip, kad veiks tik jūsų transporto priemonėje.Siekiant išvengti pavojaus žūti nuo elektros srovės, sukelti gaisrą ar mechanines triktis, visus darbus su sistema turi atlikti tik įgaliotasis atstovas arba kvalifikuotas autoservisas.
NOTIC E
Kad neiškrautumėte akumuliatoriaus, neveikiant varikliui garso sistema gali po kelių minučių išsijungti.
Pirmieji žingsniai
Paspaudimas: įjungimas / išjungimas.Pasukimas: garsumo nustatymas.Trumpas paspaudimas: garso šaltinio pakeitimas (radijas, USB, pagalbinis įvadas (jei prijungta įranga), CD, siuntimas srautu).Ilgas paspaudimas: Telefono meniu pateikimas
(jei prijungtas telefonas).Garso sistemos nuostatų keitimasFaderis (priekyje / gale), balansas (kairėje / dešinėje), žemieji / aukštieji dažniai, garsis, garso sistemos aplinka.Automatinio garsumo nustatymo aktyvavimas / deaktyvavimas (pagal transporto priemonės greitį).RadijasTrumpas paspaudimas: radijo stočių sąrašo rodymas.Ilgas paspaudimas: sąrašo naujinimas.MedijaTrumpas paspaudimas: aplankų sąrašo rodymas.Ilgas paspaudimas: galimų rikiavimo parinkčių rodymas.Ekrano rodymo režimo pasirinkimasData, garso sistemos funkcijos, kelionės kompiuteris, telefonas.Patvirtinama arba parodomas kontekstinis meniu.1–6 mygtukai

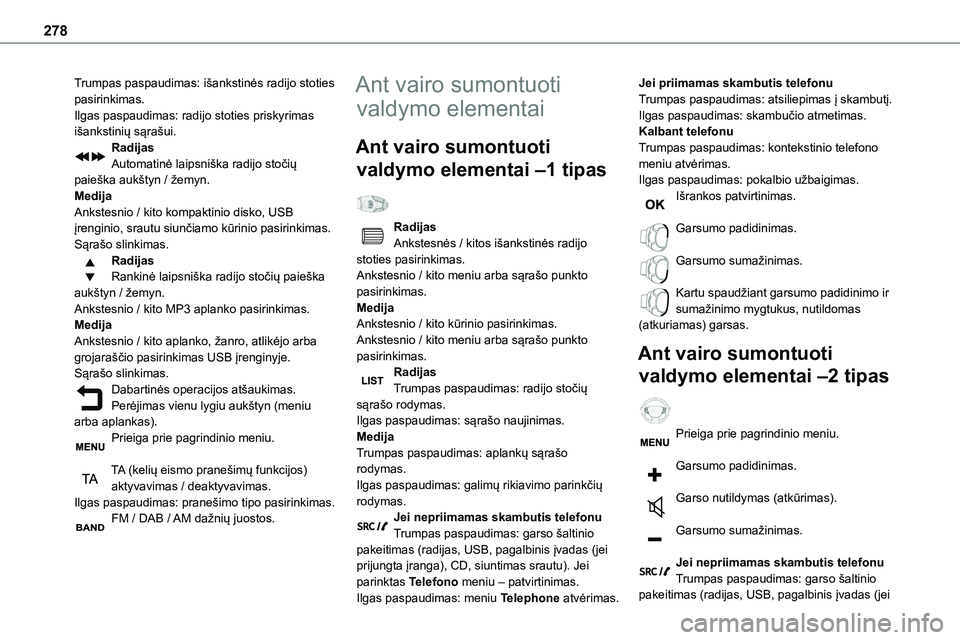

278
Trumpas paspaudimas: išankstinės radijo stoties pasirinkimas.Ilgas paspaudimas: radijo stoties priskyrimas išankstinių sąrašui.RadijasAutomatinė laipsniška radijo stočių paieška aukštyn / žemyn.MedijaAnkstesnio / kito kompaktinio disko, USB
įrenginio, srautu siunčiamo kūrinio pasirinkimas.Sąrašo slinkimas.RadijasRankinė laipsniška radijo stočių paieška aukštyn / žemyn.Ankstesnio / kito MP3 aplanko pasirinkimas.MedijaAnkstesnio / kito aplanko, žanro, atlikėjo arba grojaraščio pasirinkimas USB įrenginyje.Sąrašo slinkimas.Dabartinės operacijos atšaukimas.Perėjimas vienu lygiu aukštyn (meniu arba aplankas).Prieiga prie pagrindinio meniu.
TA (kelių eismo pranešimų funkcijos) aktyvavimas / deaktyvavimas.Ilgas paspaudimas: pranešimo tipo pasirinkimas.FM / DAB / AM dažnių juostos.
Ant vairo sumontuoti
valdymo elementai
Ant vairo sumontuoti
valdymo elementai –1 tipas
RadijasAnkstesnės / kitos išankstinės radijo stoties pasirinkimas.Ankstesnio / kito meniu arba sąrašo punkto pasirinkimas.MedijaAnkstesnio / kito kūrinio pasirinkimas.Ankstesnio / kito meniu arba sąrašo punkto pasirinkimas.RadijasTrumpas paspaudimas: radijo stočių sąrašo rodymas.Ilgas paspaudimas: sąrašo naujinimas.MedijaTrumpas paspaudimas: aplankų sąrašo rodymas.Ilgas paspaudimas: galimų rikiavimo parinkčių rodymas.Jei nepriimamas skambutis telefonuTrumpas paspaudimas: garso šaltinio pakeitimas (radijas, USB, pagalbinis įvadas (jei prijungta įranga), CD, siuntimas srautu). Jei parinktas Telefono meniu – patvirtinimas.Ilgas paspaudimas: meniu Telephone atvėrimas.
Jei priimamas skambutis telefonuTrumpas paspaudimas: atsiliepimas į skambutį.Ilgas paspaudimas: skambučio atmetimas.Kalbant telefonuTrumpas paspaudimas: kontekstinio telefono meniu atvėrimas.Ilgas paspaudimas: pokalbio užbaigimas.Išrankos patvirtinimas.
Garsumo padidinimas.
Garsumo sumažinimas.
Kartu spaudžiant garsumo padidinimo ir sumažinimo mygtukus, nutildomas (atkuriamas) garsas.
Ant vairo sumontuoti
valdymo elementai –2 tipas
Prieiga prie pagrindinio meniu.
Garsumo padidinimas.
Garso nutildymas (atkūrimas).
Garsumo sumažinimas.
Jei nepriimamas skambutis telefonuTrumpas paspaudimas: garso šaltinio pakeitimas (radijas, USB, pagalbinis įvadas (jei

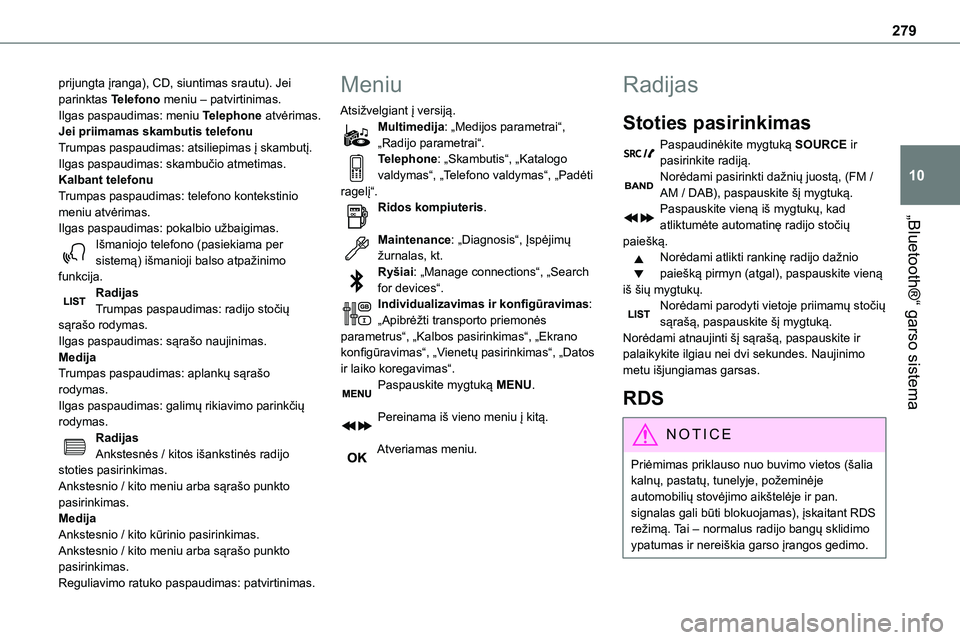

279
„Bluetooth®“ garso sistema
10
prijungta įranga), CD, siuntimas srautu). Jei parinktas Telefono meniu – patvirtinimas.Ilgas paspaudimas: meniu Telephone atvėrimas.Jei priimamas skambutis telefonuTrumpas paspaudimas: atsiliepimas į skambutį.Ilgas paspaudimas: skambučio atmetimas.Kalbant telefonuTrumpas paspaudimas: telefono kontekstinio meniu atvėrimas.
Ilgas paspaudimas: pokalbio užbaigimas.Išmaniojo telefono (pasiekiama per sistemą) išmanioji balso atpažinimo funkcija.RadijasTrumpas paspaudimas: radijo stočių sąrašo rodymas.Ilgas paspaudimas: sąrašo naujinimas.MedijaTrumpas paspaudimas: aplankų sąrašo rodymas.Ilgas paspaudimas: galimų rikiavimo parinkčių rodymas.RadijasAnkstesnės / kitos išankstinės radijo stoties pasirinkimas.Ankstesnio / kito meniu arba sąrašo punkto pasirinkimas.MedijaAnkstesnio / kito kūrinio pasirinkimas.Ankstesnio / kito meniu arba sąrašo punkto pasirinkimas.Reguliavimo ratuko paspaudimas: patvirtinimas.
Meniu
Atsižvelgiant į versiją.Multimedija: „Medijos parametrai“, „Radijo parametrai“.Telephone: „Skambutis“, „Katalogo valdymas“, „Telefono valdymas“, „Padėti ragelį“.Ridos kompiuteris.
Maintenance: „Diagnosis“, Įspėjimų žurnalas, kt.Ryšiai: „Manage connections“, „Search for devices“.Individualizavimas ir konfigūravimas: „Apibrėžti transporto priemonės parametrus“, „Kalbos pasirinkimas“, „Ekrano konfigūravimas“, „Vienetų pasirinkimas“, „Datos ir laiko koregavimas“.Paspauskite mygtuką MENU.
Pereinama iš vieno meniu į kitą.
Atveriamas meniu.
Radijas
Stoties pasirinkimas
Paspaudinėkite mygtuką SOURCE ir pasirinkite radiją.Norėdami pasirinkti dažnių juostą, (FM / AM / DAB), paspauskite šį mygtuką.Paspauskite vieną iš mygtukų, kad
atliktumėte automatinę radijo stočių paiešką.Norėdami atlikti rankinę radijo dažnio paiešką pirmyn (atgal), paspauskite vieną iš šių mygtukų.Norėdami parodyti vietoje priimamų stočių sąrašą, paspauskite šį mygtuką.Norėdami atnaujinti šį sąrašą, paspauskite ir palaikykite ilgiau nei dvi sekundes. Naujinimo metu išjungiamas garsas.
RDS
NOTIC E
Priėmimas priklauso nuo buvimo vietos (šalia kalnų, pastatų, tunelyje, požeminėje automobilių stovėjimo aikštelėje ir pan. signalas gali būti blokuojamas), įskaitant RDS režimą. Tai – normalus radijo bangų sklidimo
ypatumas ir nereiškia garso įrangos gedimo.

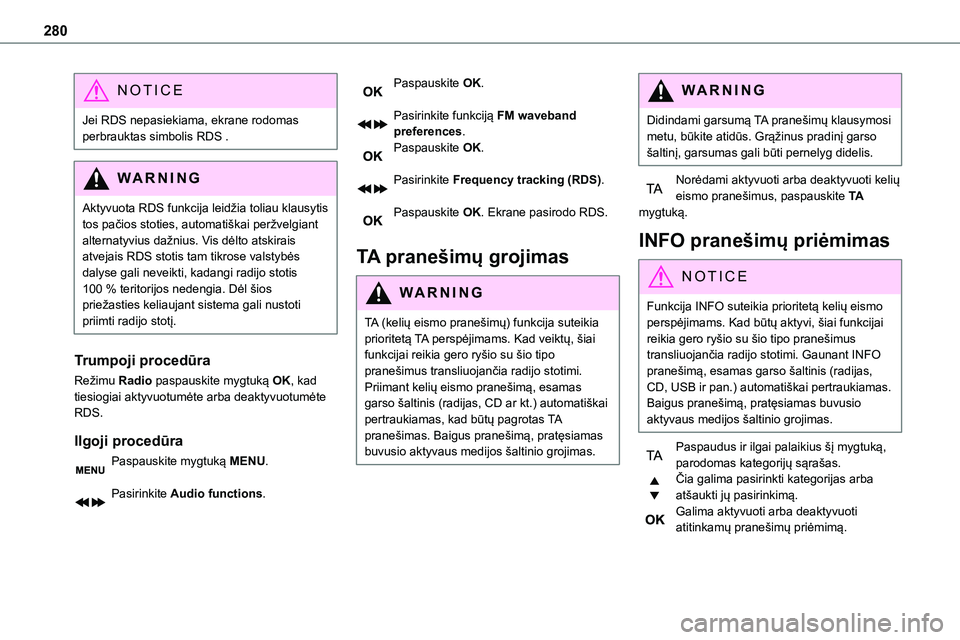

280
NOTIC E
Jei RDS nepasiekiama, ekrane rodomas perbrauktas simbolis RDS .
WARNI NG
Aktyvuota RDS funkcija leidžia toliau klausytis tos pačios stoties, automatiškai peržvelgiant alternatyvius dažnius. Vis dėlto atskirais atvejais RDS stotis tam tikrose valstybės dalyse gali neveikti, kadangi radijo stotis 100 % teritorijos nedengia. Dėl šios priežasties keliaujant sistema gali nustoti priimti radijo stotį.
Trumpoji procedūra
Režimu Radio paspauskite mygtuką OK, kad tiesiogiai aktyvuotumėte arba deaktyvuotumėte RDS.
Ilgoji procedūra
Paspauskite mygtuką MENU.
Pasirinkite Audio functions.
Paspauskite OK.
Pasirinkite funkciją FM waveband preferences.Paspauskite OK.
Pasirinkite Frequency tracking (RDS).
Paspauskite OK. Ekrane pasirodo RDS.
TA pranešimų grojimas
WARNI NG
TA (kelių eismo pranešimų) funkcija suteikia prioritetą TA perspėjimams. Kad veiktų, šiai funkcijai reikia gero ryšio su šio tipo pranešimus transliuojančia radijo stotimi. Priimant kelių eismo pranešimą, esamas garso šaltinis (radijas, CD ar kt.) automatiškai pertraukiamas, kad būtų pagrotas TA pranešimas. Baigus pranešimą, pratęsiamas buvusio aktyvaus medijos šaltinio grojimas.
WARNI NG
Didindami garsumą TA pranešimų klausymosi metu, būkite atidūs. Grąžinus pradinį garso šaltinį, garsumas gali būti pernelyg didelis.
Norėdami aktyvuoti arba deaktyvuoti kelių eismo pranešimus, paspauskite TA mygtuką.
INFO pranešimų priėmimas
NOTIC E
Funkcija INFO suteikia prioritetą kelių eismo perspėjimams. Kad būtų aktyvi, šiai funkcijai reikia gero ryšio su šio tipo pranešimus transliuojančia radijo stotimi. Gaunant INFO pranešimą, esamas garso šaltinis (radijas, CD, USB ir pan.) automatiškai pertraukiamas. Baigus pranešimą, pratęsiamas buvusio aktyvaus medijos šaltinio grojimas.
Paspaudus ir ilgai palaikius šį mygtuką, parodomas kategorijų sąrašas.Čia galima pasirinkti kategorijas arba atšaukti jų pasirinkimą.Galima aktyvuoti arba deaktyvuoti atitinkamų pranešimų priėmimą.
